| Marka | PowerWalker |
| Model | VFD 600 APFC |
| Typ produktu | Zasilacz bezprzerwowy (UPS) |
| Topologia | Standby (Offline) |
| Moc znamionowa | 600 VA / 300 W |
| Napięcie wejściowe nominalne | 220 VAC |
| Zakres napięcia wejściowego | 170–270 VAC |
| Częstotliwość wejściowa | 50/60 Hz |
| Napięcie wyjściowe (tryb bateryjny) | 220 VAC ±10% |
| Kształt fali (tryb bateryjny) | Fala schodkowa |
| Czas przełączania | 2–8 ms typowo, 12 ms maks. |
| Typ baterii | Kwasowo-ołowiowa szczelna, 12V / 5Ah x1 |
| Typowy czas pracy (100 W) | 17 min |
| Czas ładowania (90%) | 10 godzin maks. |
| Gniazda | 6 gniazd (4 z podtrzymaniem bateryjnym + 2 tylko sieciowe), typ Schuko/Francuski |
| Zabezpieczenia | TVSS, przeciążenie, zwarcie, przepięcie modem/telefon |
| Wskaźniki świetlne | Zielona dioda (tryb normalny), czerwona dioda (usterka) |
| Alarm dźwiękowy | Sygnał dźwiękowy w zależności od stanu (bateria, usterka, przeciążenie) |
| Wymiary (dł. x szer. x wys.) | 320 x 125 x 86 mm |
| Masa netto | 3,1 kg |
| Temperatura pracy | 0–40 °C |
| Wilgotność pracy | 20–90% bez kondensacji |
| Instalacja | Wewnątrz, czyste i wentylowane środowisko |
| Konserwacja | Naładuj baterię 8–10 h przed pierwszym użyciem; wymianę baterii przeprowadza wykwalifikowany technik |
| Naprawialność | Nie zawiera części naprawialnych przez użytkownika; interwencja wykwalifikowanego technika |
| Bezpieczeństwo | Odłącz wszystkie źródła przed interwencją; nie otwierać; uwaga na porażenie prądem |
| Funkcja rozruchu DC | Tak (rozruch z baterii bez zasilania sieciowego) |
Często zadawane pytania - VFD 600 APFC PowerWalker
Pytania użytkowników dotyczące VFD 600 APFC PowerWalker
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Zasilanie bezprzerwowe w formacie PDF za darmo! Znajdź swoją instrukcję VFD 600 APFC - PowerWalker i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. VFD 600 APFC marki PowerWalker.
INSTRUKCJA OBSŁUGI VFD 600 APFC PowerWalker
System zasilania bezprzerwowego
Ważne instrukcje dotyczące BEZPIECZEŃSTWA
ZACHOWAJ TE INSTRUKCJE – Niniejszy podręcznik zawiera ważne instrukcje dla modeli PowerWalker VFD 600/800/ APFC oraz PowerWalker VFD 600/800 APFC/FR, które należy wykonywać podczas instalacji i konserwacji urządzenia i akumulatorów.
- Ryzyko porażenia prądem radiatorem jest prawdziwe. Odłącz jednostkę przed serwisowaniem.
- Ryzyko porażenia prądem. Energia elektryczna w urządzeniu pochodzi więcej niż z jednego źródła. Wymagane jest odłączenie źródła prądu przemiennego i stałego źródła energii przed serwisowaniem.
- Ryzyko porażenia prądem. W urządzeniu istnieją niebezpieczne elementy pod napięciem pochodzącym z zasilania baterii nawet po odłączeniu urządzenia od sieci energetycznej zewnętrznej.
- Ryzyko porażenia prądem. Nie demontuj obudowy. Wewnątrz brak jest części, które mogą być naprawiane przez użytkownika. Serwisowanie powierzaj wykwalifikowanemu personelowi.
- Aby zredukować wystąpienia pożaru używaj tego samego typu bezpieczników. Serwisowanie powierzaj wykwalifikowanemu personelowi.
- Podczas instalacji sprzętu należy upewnić się, że suma prądów upływowych systemu zasilania awaryjnego i podłączonych obciążen nie przekracza 3,5mA.
- Nie wrzucaj akumulatorów do ognia. Akumulatory mogą wybuchnąć.
- Nie otwieraj i nie rozbijaj akumulatorów. Wyciek elektrolitu jest szkodliwy dla skóry i oczu. Może on być toksyczny.
- Akumulator stwarza ryzyko porażenia prądem i zwarcia z przepływem prądu o wysokim natężeniu. Podczas pracy z akumulatorami należy przestrzegać następujących zasad bezpieczeństwa:
- Zdejmij z ręki zegarek, pierścionki lub inne metalowe przedmioty.
- Używaj narzędzi z izolowanymi uchwytami.
- Założ gumowe rękawice oraz buty
- Niekładź narzędzi oraz metalowych części na górną części akumulatorów
- Odłącz urządzenie od zasilania przed podłączeniem bądź odłączeniem akumulatorów
- Używaj takiej samej ilości i tego samego typu akumulatorów kwasowo-ołowiowych.
Gniazdo sieciowe do którego podłączony jest UPS powinno znajdować się w jego sasiedztwie i powinno być dobrze dostępne. - Używaj zaplombowanych, 6-komorowych kwasowo-ołowianych akumulatorów
- Ikona Φ na tabliczce znamionowej oznacza fazę.
● Maksymalna temperatura pracy urządzenia to 40°C
UWAGA!!
Serwisowanie powierzai wykwalifikowanemu personelowi.
- Aby zredukować zagrożenie pożaru bądź porażenia prądem, zainstaluj urządzenie w kontrolowanym otoczeniu temperatury i wilgotności w pomieszczeniach wolnych od zanieczyszczeń przewodzących.
- Ryzyko porażenia prądem.. Obwód akumulatora nie jest izolowany od zasilania z sieci, może występować niebezpieczne napięcie między zaciskami akumulatora i ziemi.
- Przetestuj przed dotknięciem.
Omówienie produktu

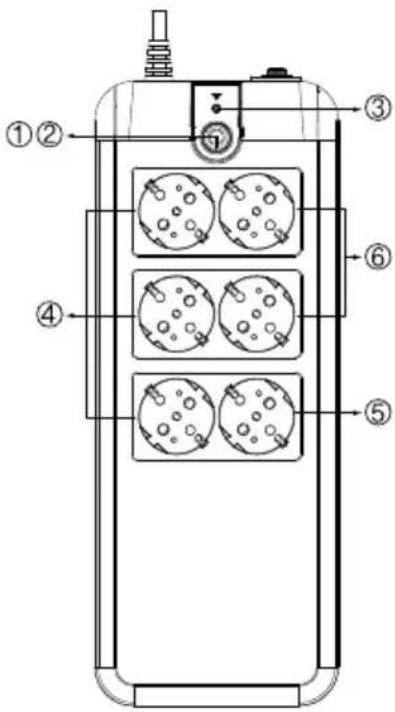

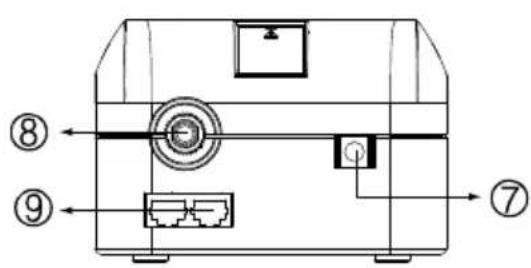

Panel przedni --
- Przycisk zasilania ON/OFF
- Zielona Dioda: zasilanie sieciowe/z akumulatora
- Czerwona dioda: błąd
- Wszystkie gniazda posiadają ochronę przepięciową
- Gniazda tylko z ochroną przepięciową
- Gniazda zintegrowane z akumulatorami i ochroną przepięciową
- Wejście zasalania sieciowego
- Przerwa
- Ochrona przepięciowa linii telefonicznej/ internetu
Instalacja i konfiguracja początkowa
PL
Instalacja PowerWalker VFD 600/800 APFC UPS jest bardzo prosta. Bądź świadomy że Przycisk zasilania musi być trzymany w pozycji “ON”, oraz sprzęt, który chcemy chronić przed zanikiem energii z sieci musimy podłączyć do gniazd zintegrowanych z akumulatorami i ochroną przepięciową, w innym połączeniu, UPS nie będzie chronił podłączonego sprzętu.

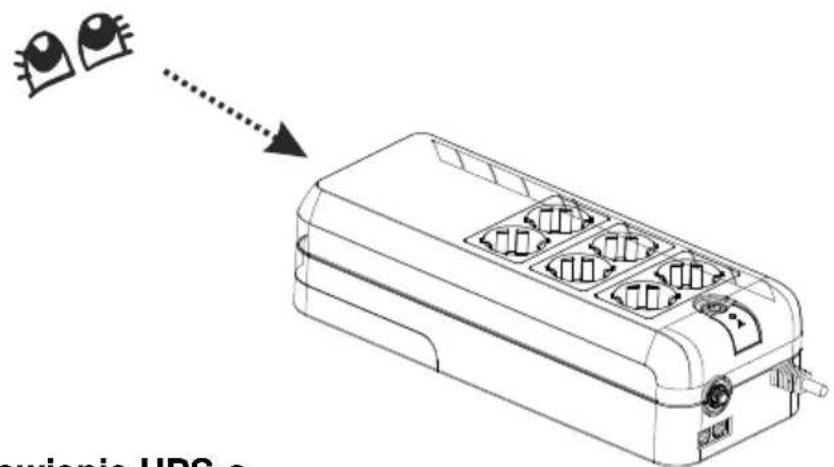

1.Oględziny sprzętu
Rozpakuj Urządzenie i obejrzyj czy nie jest uszkodzone.
Jeśli jakieś uszkodzenie zostało odkryte, zapakuj sprzęt z powrotem do opakowania i odeślij go z powrotem do miejsca zakupu w celu naprawy/wymiany.
2. Umiejscowienie UPS-a
Instalować urządzenie UPS w chronionym środowisku, które zapewnia odpowiedni przepływ powietrza wokół urządzenia i jest wolne od nadmiernego kurzu, korozyjnych oparów i zanieczyszczeń przewodzących. Nie eksploatować UPS-a w pomieszczeniach z wysoką temperaturą oraz dużą wilgotnością powietrza.

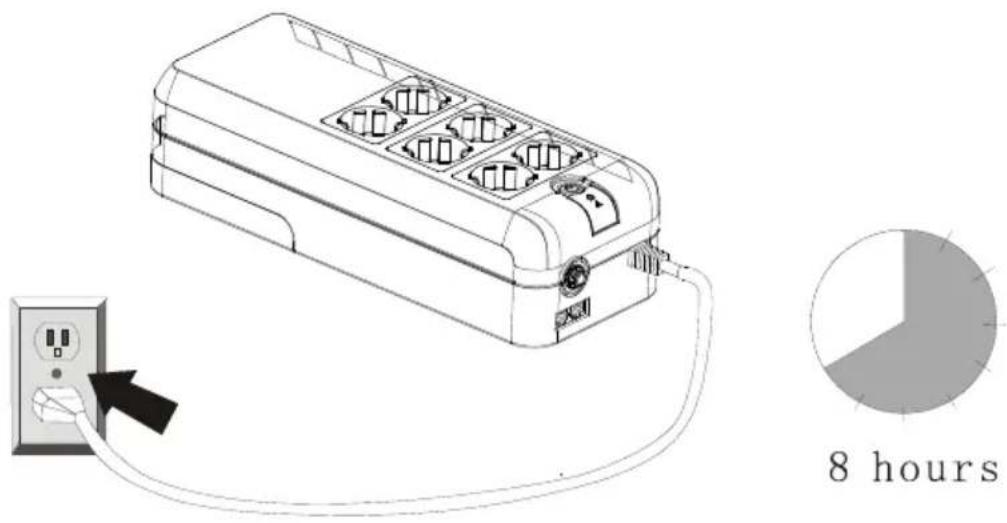

Ten sprzęt jest wysyłany z fabryki z naładowanymi akumulatorami, jednak część energii może zostać utracone podczas transportu, dlatego przed użyciem urządzenie powinno zostać naładowane. Podłącz UPS-a do zewnętrznego źródła zasalania na 8-10 h bez podłączania do niego zewnętrznych urządzeń (komputerów, monitorów, drukarek, itd.) to wystarczy, aby akumulatory zostały naładowane w 100 %,.

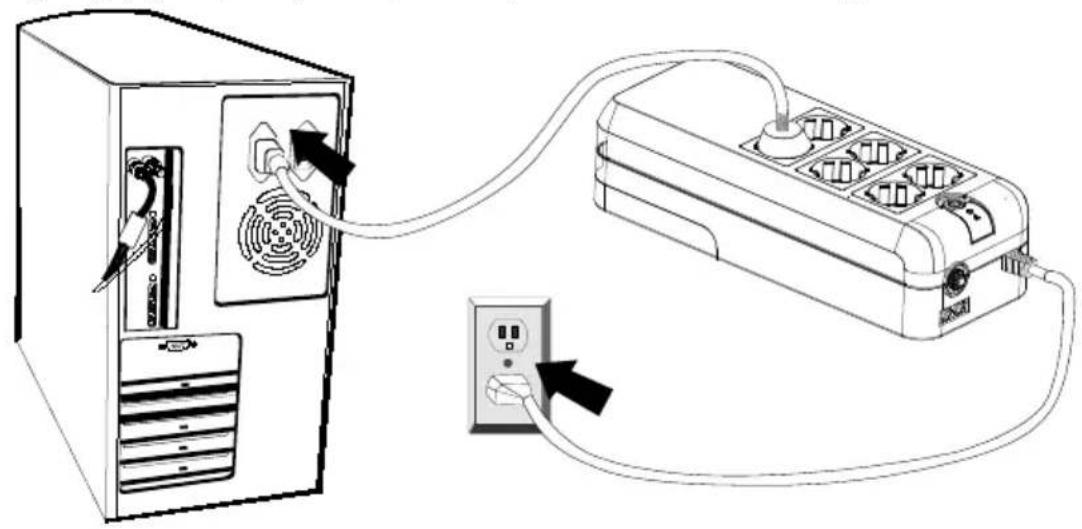

4. Podłączenie komputera
Podłącz komputer do jednego z gniazd zintegrowanych z akumulatorami UPS-a. PowerWalker VFD 600/800 APFC UPS oferuje 6 gniazd z ochroną przepięciową w tym 4 z nich z zasilaniem awaryjnym - z akumulatorami podtrzymującymi pracę komputera podczas zaniku energii z sieci.

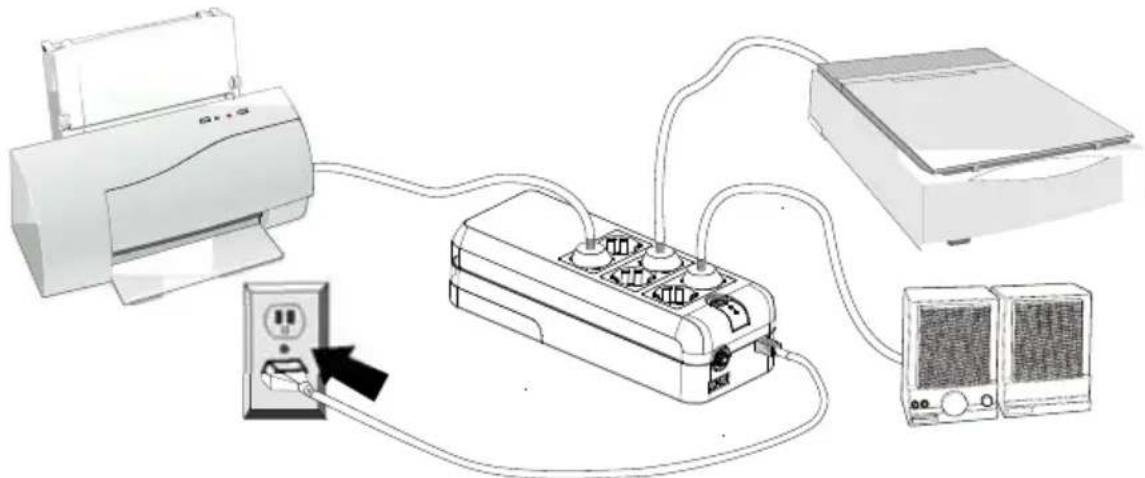

5. Podłączenie sprzętu
Podłącz do gniazd bez zasilania awaryjnego urządzenia mniej ważne i wyposażone w silniki (drukarka laserowa, skaner), Gniazda te nie chronią przed zanikiem zasilania z sieci, zabezpieczają jedynie przed przepięciami.
UWAGA: Nie podłączaj drukarki, skanera, głośników, grzałek oraz innych dużych urządzeń elektrycznych do gniazd UPS-a z funkcją zasilania awaryjnego. Pobór mocy z tych urządzeń może przeciązać
bądź nawet prowadzić do uszkodzenia urządzenia.

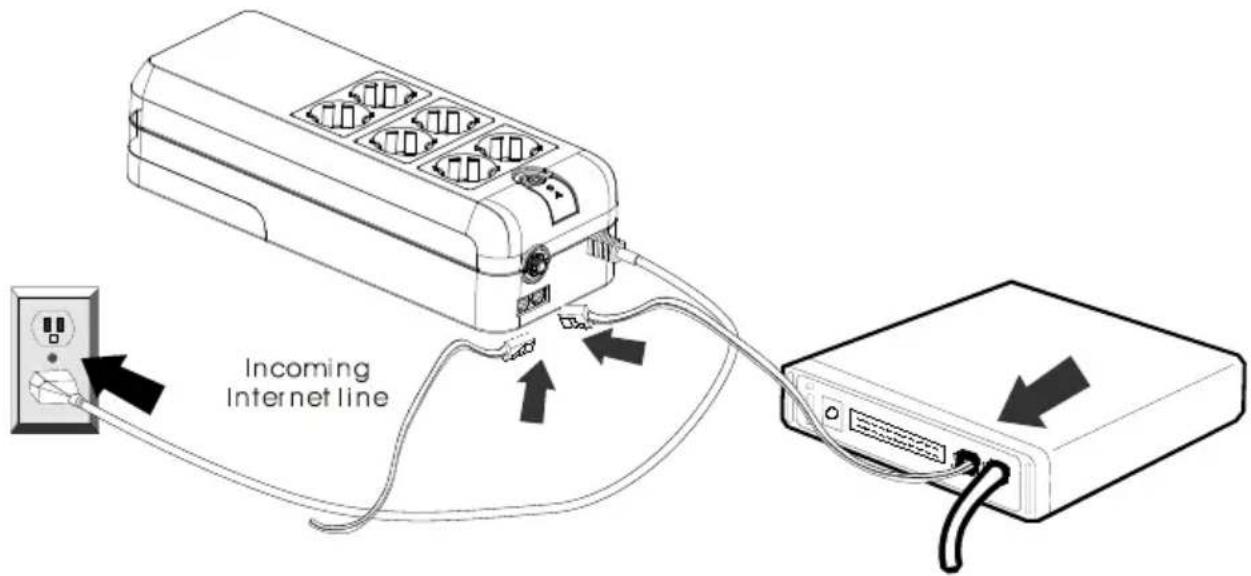

6. Podłączenie lini telefonicznej/internet.
Podłącz kabel lini internetowej do wejścia "IN", wejście znajduje się na ścianie UPS-a. Użyj innego kabla internetowego i podłącz jeden koniec do wejścia „OUT” na UPS-e, a drugi koniec do modemu, tak jak pokazano na schemacie.
Gdy nastąpi zwarcie, bezpiecznik będzie wyskakiwał, następnie UPS-a włączy się automatycznie. Poczekaj 2 minuty i wciśnij przycisk bezpiecznika, taka akcja przywróci zasilanie z sieci energetycznej(AC).

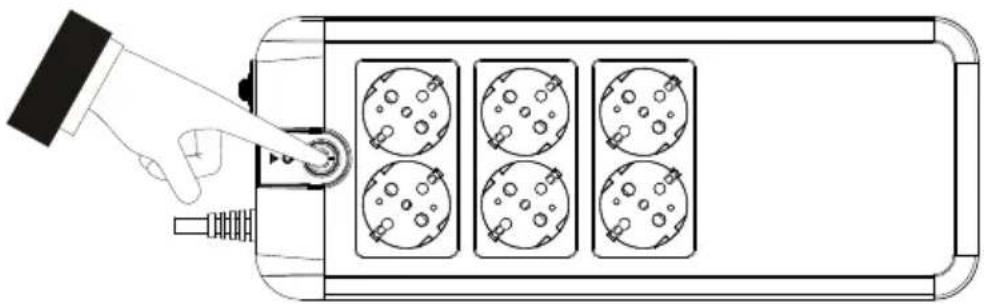

8. Włączanie/wyłączanie
Przytrzymaj przycisk zasilania 2 s, aby włączyć UPS-a.
Ponowne naciśniecie przycisku zasilanie, wyłączy UPS-a.
9. Funkcja „zimny start”
Funkcja zasilania bateryjnego bez zasilania sieciowego, tzw. „zimny start” pozwala na uruchomienia UPS’a w trybie pracy na baterii, gdy nie jest on podłączony do sieci elektrycznej. Wystarczy nacisnąć przycisk zasilania, aby UPS-a zaczął działać. Warunkiem koniecznym jest to, żeby UPS posiadał naładowane akumulatory.
10. Wymiana akumulatora
Zachowaj ostrożność:
Wymiana akumulatora powinna być przeprowadzony przez wykwalifikowany personel/serwis. Proszę postępować zgodnie z instrukcją poniżej.

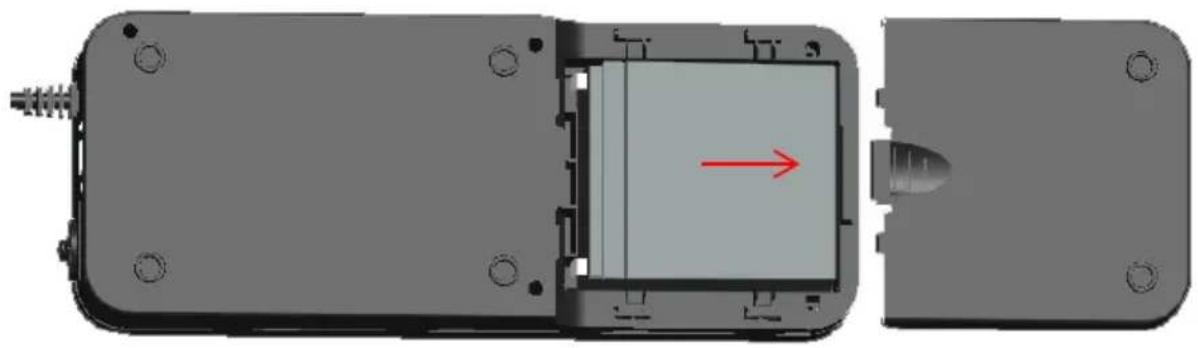

Krok 1:

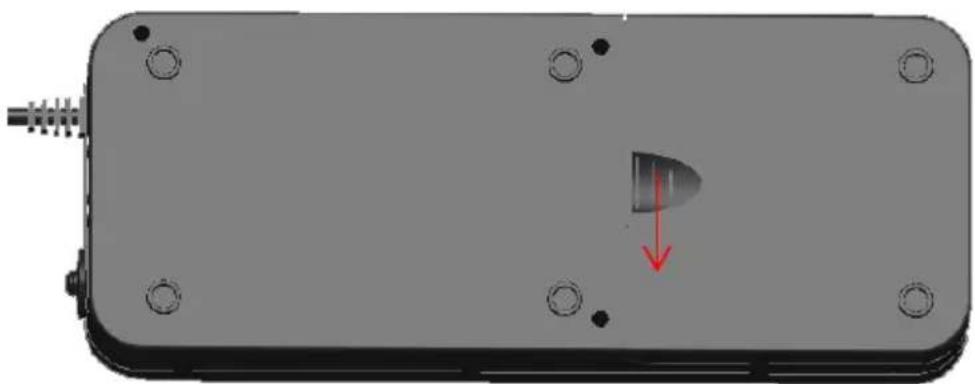

Proszę delikatnie obrócić UPS-a, tak aby mieć dostęp do pokrywy akumulatorów.
Proszę delikatnie zdjąć pokrywę baterii

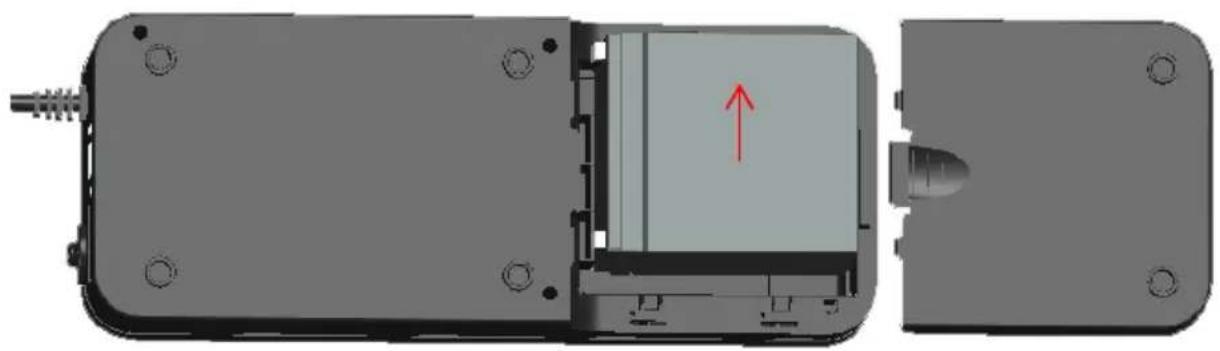

Po zdemontowaniu pokrywy, delikatnie wydobądź akumulator odłączając przy tym dwa przewody łączącego go z UPS-em. Pamiętaj, aby zastąpić akumulator tym samym typem, stary akumulator oddaj do odpowiedniego miejsca recyklingu.
| MOC | 600VA/300W | 800VA/420W |
| INPUT | Pure Sine Wave | |
| Zkares Napięcia na wejściu | 170Vac~270Vac | |
| Napięcie nominalne | 220Vac | |
| Nominal Frequency | 50H/60HZ | |
| OUTPUT | ||
| Typ lini | Takie same jak na wejściu | |
| Typ akumulatora | Step wave | |
| Typ napięcia lini | Takie same jak na wejściu | |
| Typ Napięcia akumulatora | 220Vac±10% | |
| Typ częstotliwości lini | Taka Sama jak na weściu | |
| Typ częstotliwości aku. | 50Hz/60Hz ±1Hz | |
| Czas przełączania | 2-8ms typowo ,12ms Max | |
| Akumulator | ||
| Typ | 600VA | 800VA |
| 12V/5Ah*1 | 12V/7Ah*1 | |
| Czas podtrzymania | 100W obciążenia | |
| 17min | 20min | |
| Czas ładowania | 10 h max. (naładowany do 90% pojemność) | |
| Stany wyświetlania | ||
| Stan | Zielona dioda/ czerwona dioda | |
| Normalny tryb | Świeci/ Wyłączona | |
| Akumulator naładowany | Świeci się przez 5s/ Wyłączona | |
| Niski stan akumulatora | Świeci się przez 1s/ Świeci | |
| Zepsuty | Wyłączona/ Świeci | |
| Over load(battery mode) | Świeci się przez 1s/ Świeci | |
| Alarm dźwiękowy | ||
| Stan | Brzęczyk | |
| Akumulator naładowany | Brzęczy przez 5s | |
| Niski stan akumulatora | Brzęczy orzez 1s | |
| Błąd | Nieustanie brzęczy | |
| Przeciążenie | Brzęczy przez 0.5s | |
| Ochrona | TVSS / Over load / Short Circuit Protection/Over charge | |
| Moc fizyczna | 600VA | 800VA |
| Wymiary (DxWxH) | 320*125*86(mm) | 335*170*92.5(mm) |
| Waga | 3.1KG | 4.1KG |
| Wyjścia | Typ Schuko /Typ French | |
| 6 Wyjść (2 tylko przepływ, 4 z zapleczem akumulatora) | ||
| ŚRODOWISKO | Praca w temperaturach/ Praca w wilgotności | |
| 0-40°C/0%-85% | ||

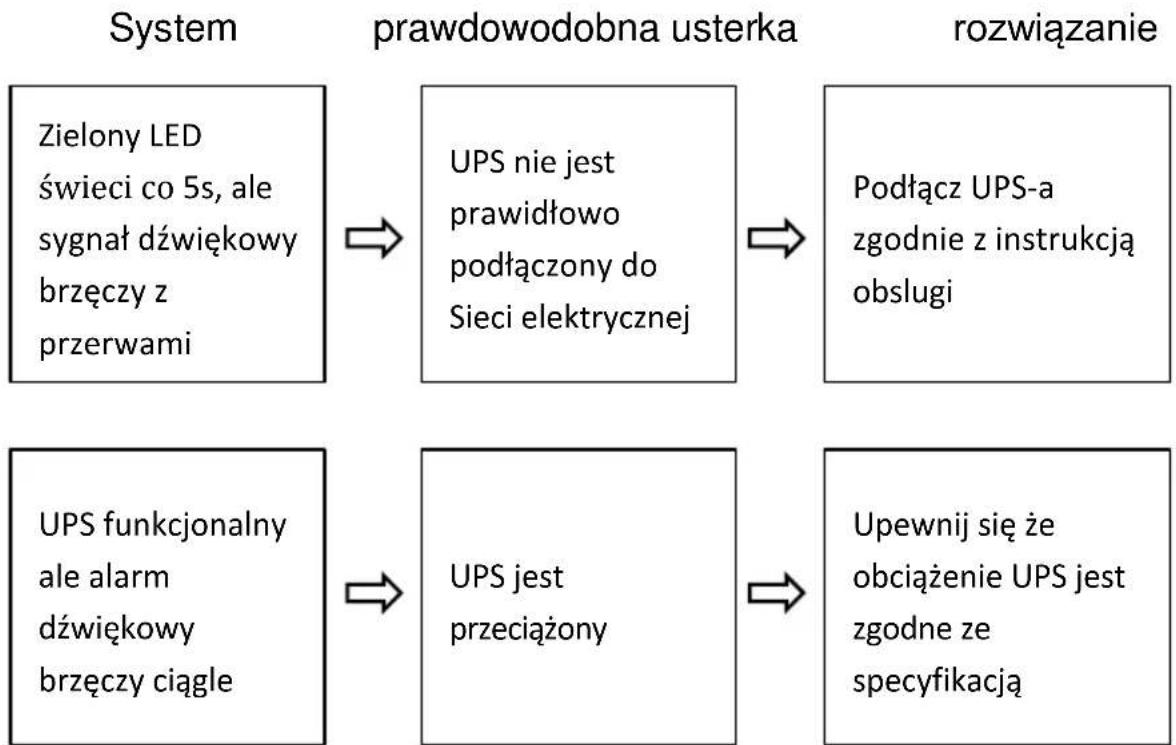

Rozwiązanie problemów
Jeśli UPS nie działa prawidłowo, w pierwszej kolejności proszę przejrzeć następujące punkty.
