BEDIENUNGSANLEITUNG VFD 600 APFC PowerWalker
Unterbrechungsfreie Stromversorgung (USV)
WICHTIGE SICHERHEITSHINWEISE – HEBEN SIE DIESE HINWEISE AUF
ACHTUNG!
Lesen Sie bitte sorgfältig die folgenden Informationen und bewahren Sie dieses Handbuch zur späteren Bezugnahme auf. Die Nichtbeachtung dieser Sicherheitshinweise kann lebensgefährlich oder gesundheitsgefährdend sein und die Funktion des Geräts sowie die Sicherheit Ihrer Daten beeinträchtigen.
- Stromschlaggefahr. Die Kühlkörper sind spannungsführend. Gerät vor der Wartung von der Stromversorgung trennen.
- Stromschlaggefahr. Dieses Gerät empfängt Leistung von mehr als einer Quelle. Vor Wartungsarbeiten müssen die Wechselstromquellen und die Gleichstromquelle abgetrennt werden, damit dem Gerät kein Strom mehr zugeführt wird.
- Stromschlaggefahr. Gefährliche spannungsführende Teile im Inneren des Gerätes werden von der Batterie versorgt, und das auch dann, wenn die Wechselstromzufuhr abgetrennt wurde.
- Stromschlaggefahr. Abdeckung nicht entfernen. Es befinden sich im Inneren des Geräts keine zu wartenden Teile. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal warten oder reparieren.
- Um Brandgefahren zu reduzieren, setzen Sie nur Sicherungen des gleichen Typs ein. Lassen Sie das Gerät von qualifiziertem Fachpersonal warten oder reparieren.
- Der gesamte Leckstrom der USV und der angeschlossenen Geräte sollte nicht mehr als 3,5 mA betragen.
- Werfen Sie Batterien nicht ins Feuer, da sie explodieren könnten.
- Öffnen oder zerstören Sie die Batterie(n) nicht. Freigesetzte Elektrolyte sind gesundheitsschädlich für Haut und Augen. Sie können giftig sein.
- Eine Batterie kann einen elektrischen Schlag oder einen hohen Kurzschlussstrom verursachen. Die folgenden Vorsichtsmaßnahmen sollten getroffen werden, wenn mit Batterien gearbeitet wird:
1) Entfernen Sie Uhren, Ringe oder andere Metallgegenstände von den
Händen.
2) Verwenden Sie Werkzeuge mit isolierten Griffen.
3) Tragen Sie Gummihandschuhe und -stiefel.
4) Legen Sie keine Werkzeuge oder Metallteile auf die Batterien.
5) Trennen Sie die Aufladequelle ab, bevor Sie die Batterieklemme anschließen oder entfernen.
- Lassen Sie die Batterie von qualifiziertem Fachpersonal austauschen.
Verwenden Sie dieselbe Anzahl und denselben Typ von Blei-Säure-Batterien. - Dieses steckerfertige Typ A-Gerät mit schon installierten Akkumulatoren ist betriebsbereit und kann von Laien betrieben werden.
- Die Steckdose, die die USV versorgt, sollte in der Nähe der USV installiert und leicht zugänglich sein.
- Versiegelte Blei-Säure-Batterie, 6-zellig.
- auf dem Typenschild steht für das Phasensymbol.
• Die maximale Umgebungstemperatur für die Batterien beträgt 40 °C.
WARNUNG!
● Lassen Sie das Gerät von qualifiziertem Fachpersonal warten oder reparieren.
- Um Stromschläge und Feuer zu reduzieren, installieren Sie das Gerät in einem Innenbereich mit kontrollierter Temperatur und Feuchtigkeit, der frei von leitfähigen Schadstoffen ist.
- Stromschlaggefahr. Der Batteriekreis ist nicht von AC-Eingang isoliert, es kann gefährliche Spannung zwischen den Batterieklemmen und der Erde existieren. Vor dem Berühren testen!

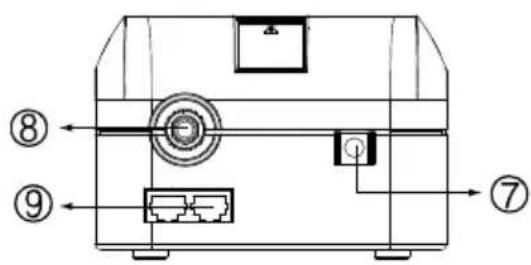

Beschreibung des Systems

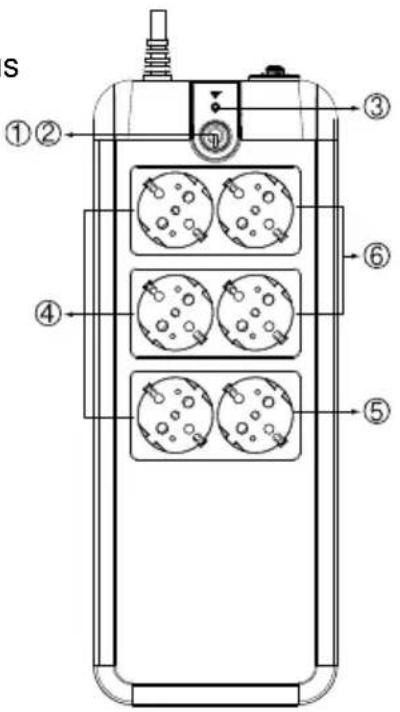

Oben --
- Schalter "Power On/Off"
- Grüne LED: Wechselstrommodus/Batteriemodus
- Rote LED: Fehler-LED
- Alle Buchsen haben Überspannungsschutz
- Buchsen mit Überspannungsschutz
- Buchsen, über Batterie mit Strom versorgt
- Wechselstromeingang
- Unterbrecher
- Überspannungsschutz für Modem-/Telefonleitung
Installation & Betrieb
Die Installation der PowerWalker VFD 600/800 APFC USV ist so einfach wie unten gezeigt. Beachten Sie, dass der Netzschalter auf "ON" stehen muss und dass sämtliche Geräte in die Buchsen, die über Batterie mit Strom versorgt werden, gesteckt sein müssen, da sonst die USV deaktiviert ist und sie ihre Geräte bei einem Stromausfall nicht schützt.
1. Überprüfung

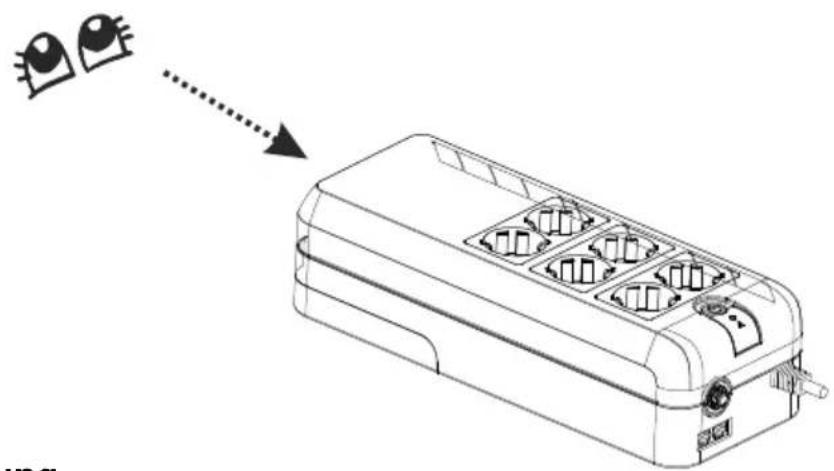

Packen Sie die USV aus und überprüfen Sie das Gerät auf Schäden, die durch den Transport entstanden sein könnten. Wenn irgendwelche Schäden entdeckt werden, verpacken Sie das Gerät wieder und senden oder geben Sie das Gerät an den Händler zurück.

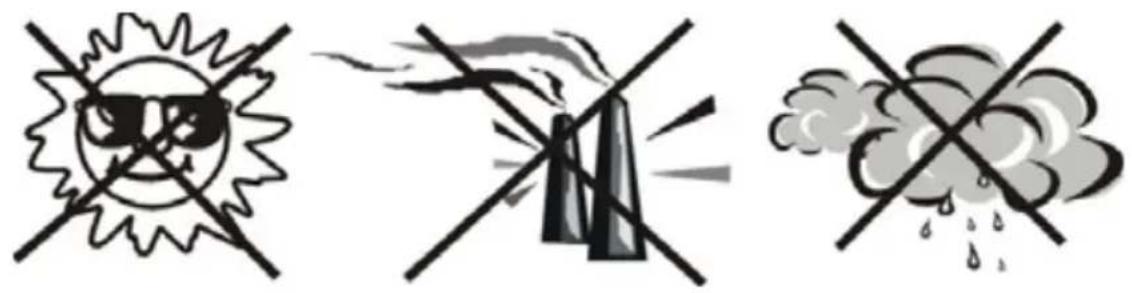

Installieren Sie die USV an einer geschützten Stelle mit ausreichender Belüftung, die frei von übermäßigem Staub, chemischen Dämpfen und leitfähigen Fremdsubstanzen ist. Verwenden Sie Ihre USV NICHT in einer Umgebung mit hoher Temperatur oder hoher Luftfeuchtigkeit.

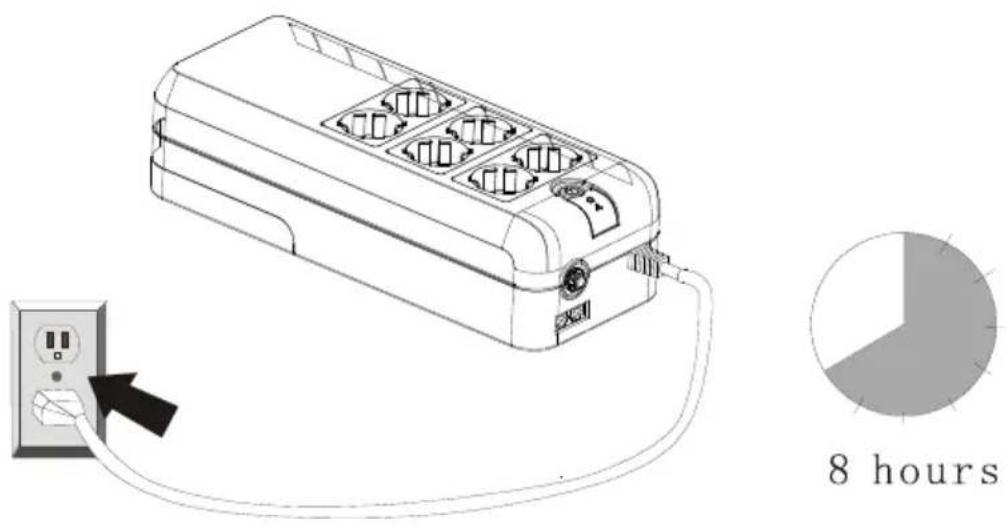

Wenn das Gerät das Werk verlässt, ist die interne Batterie vollständig aufgeladen. Allerdings kann ein Teil der Energie beim Transport verloren gehen, so dass die Batterie vor dem Einsatz aufgeladen werden sollte. Stecken Sie den Stecker der USV in eine geeignete Steckdose, schalten Sie sie ein und laden Sie den Akku vollständig auf, indem Sie den Stecker für mindestens 8-10 Stunden in der Steckdose lassen, ohne eine elektrische Last anzuschließen (d.h. keine elektrischen Geräte wie etwa Computer, Monitore, usw. anschließen).

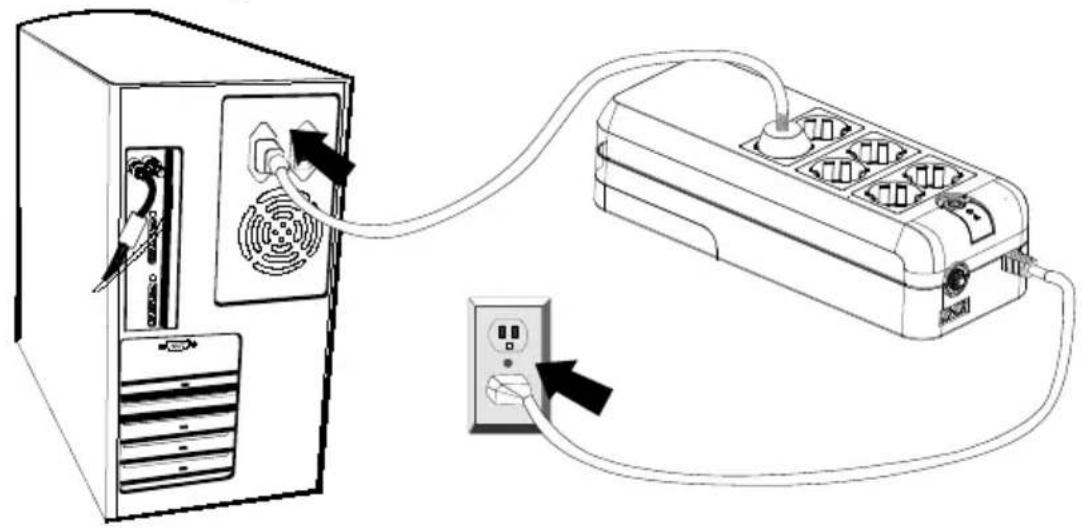

4. Computeranschluss
Schließen Sie ein Computergerät an eine der durch die Batterie mit Strom versorgten Buchsen oben an der USV an. Die PowerWalker VFD 600/800 APFC USV besitzt sechs Buchsen, jeweils mit Überspannungsschutz, vier davon mit Batterieunterstützung.

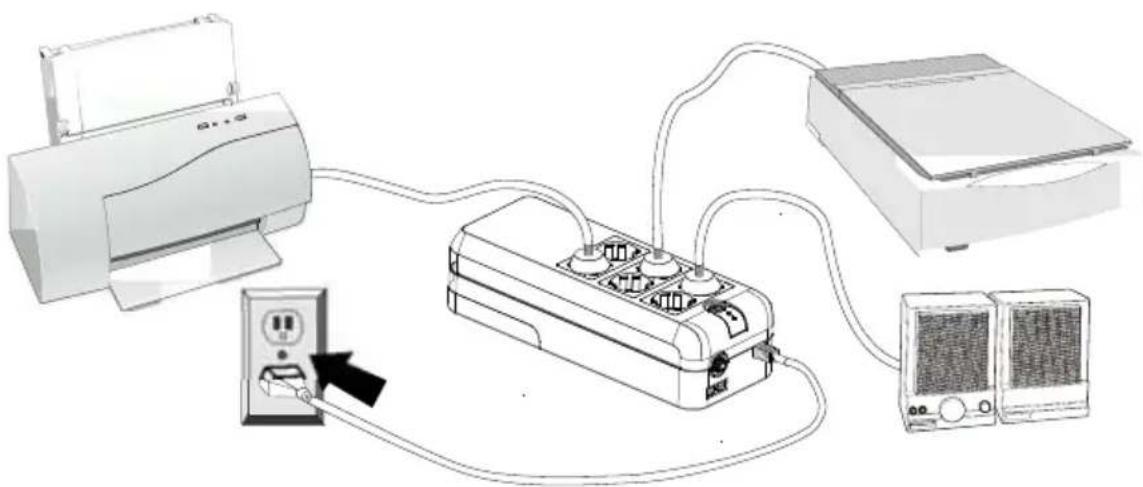

5. Anschließen von Peripheriegeräten
Stecken Sie die Peripheriegeräte (Drucker, Scanner, Lautsprecher) in die Ausgänge mit ständigem Überspannungsschutz. Diese Buchsen liefern bei einem Stromausfall keinen Strom.
Hinweis: Stecken Sie KEINE Laserdrucker, Kopierer, Raumheizungen, Staubsauger oder andere große Elektrogeräte in die USV ein. Der Strombedarf dieser Geräte überlastet und beschädigt möglicherweise das Gerät.

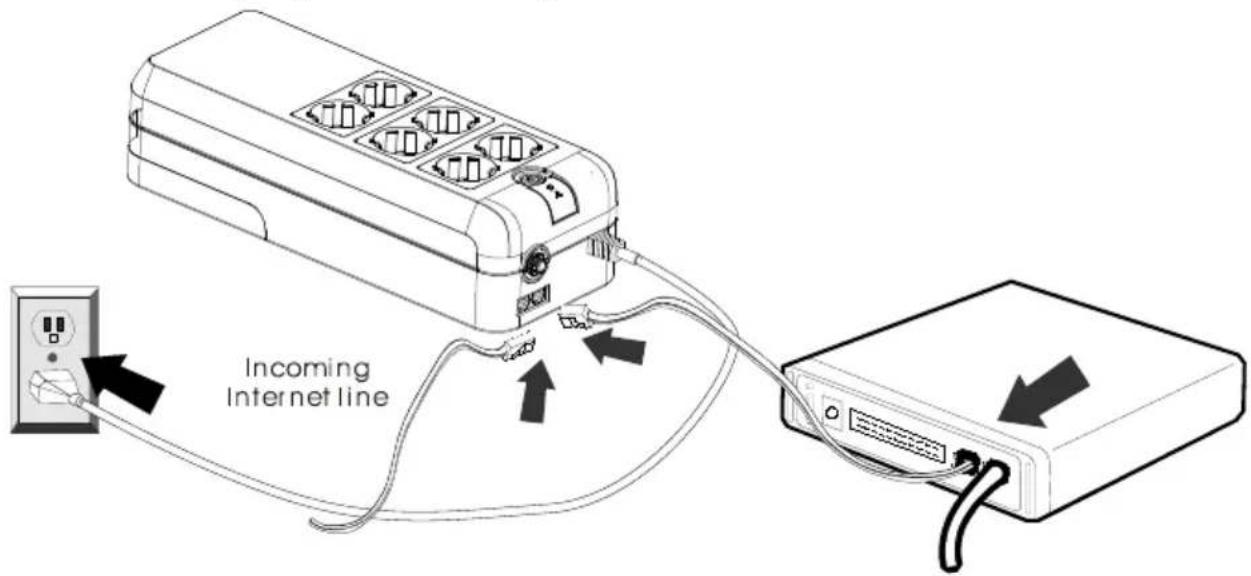

6. Anschluss des Modem-/ Telefonkabels
Schließen Sie das eingehende Internetkabel an die Buchse „In“ an der Seite der USV an. Verwenden Sie ein weiteres Internetkabel und stecken Sie ein Ende des Kabels in die „Out“-Buchse an der Seite der USV. Schließen Sie das andere Ende des Modemeingangskabels wie dargestellt an.
Wenn ein Kurzschluss auftritt, springt die Sicherung nach oben und die USV schaltet sich automatisch ab. Warten Sie 2 Minuten und drücken Sie dann wieder auf den Sicherungsschalter, damit der Netzstrom (Wechselstrom) wieder aktiviert wird.

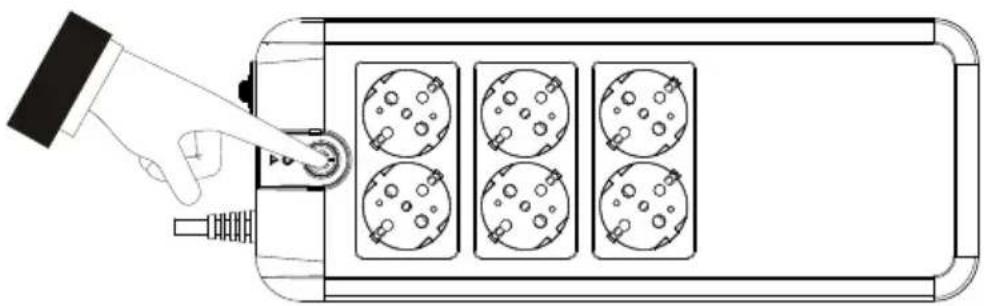

8. Ein-/ Ausschalten
Drücken Sie zum Einschalten der USV 2 Sekunden lang den Netzschalter. Drücken Sie zum Ausschalten den Netzschalter erneut.
Mit der DC-Startfunktion kann die USV ohne Wechselstromzufuhr eingeschaltet werden, wenn die Batterie vollständig aufgeladen ist. Drücken Sie die Netztaste, um die USV einzuschalten.
10. Batterieaustausch
ACHTUNG:
Der Batterieaustausch darf nur von qualifiziertem Wartungspersonal durchgeführt werden. Bitte beachten Sie beim Austauschen der Batterien die folgenden Abbildungen.

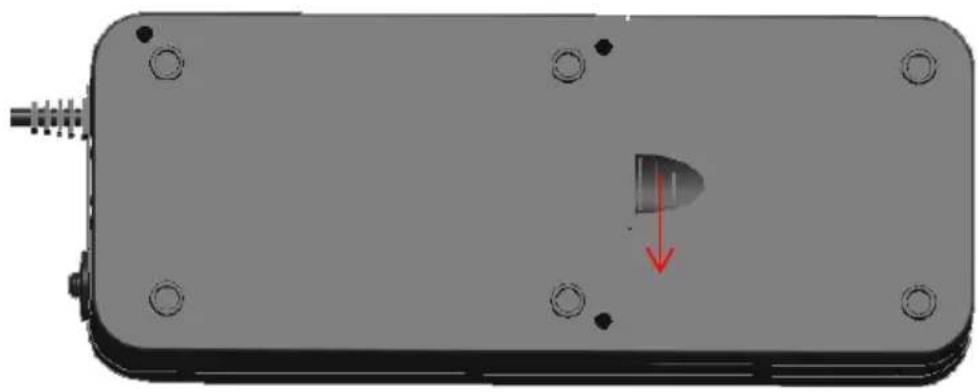

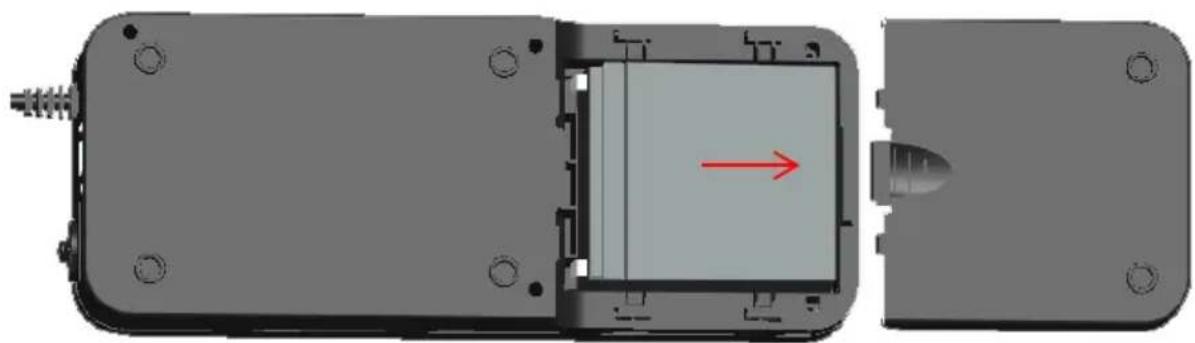

Schritt 1: Drücken Sie die Batterieabdeckung vorsichtig etwas nach oben.
Schritt 2: Entfernen Sie die Batterieabdeckung vorsichtig.

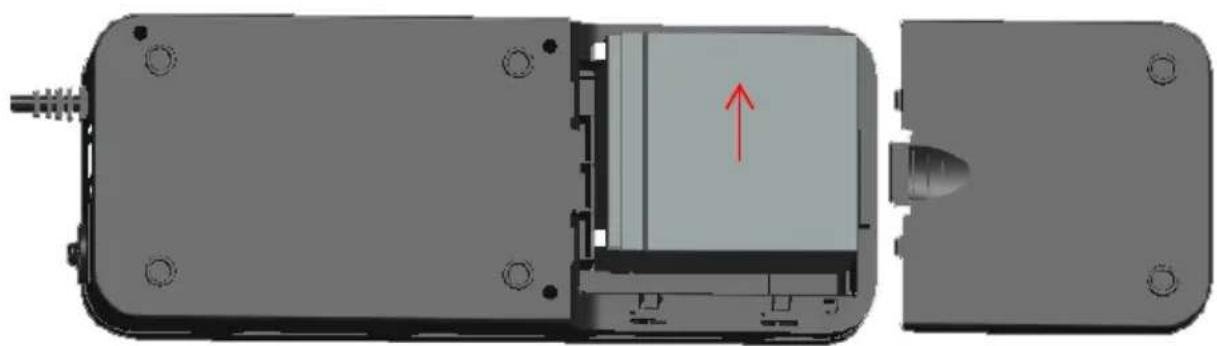

Schritt 3: Ziehen Sie die Batterie nach dem Entfernen der Batterieabdeckung vorsichtig heraus und trennen Sie dabei die beiden Verbindungskabel zur USV ab. Achten Sie darauf, denselben Batterietyp einzusetzen, und entsorgen Sie alte Batterien ordnungsgemäß bei einer Recyclingstelle.
| NENNLEISTUNG | 600 VA/300W | 800 VA/420W |
| EINGANG | Reine Sinuswelle | |
| Bereich der Eingangsspannung | 170 V AC ~ 270 V AC | |
| Nennspannung | 220 V AC | |
| Nennfrequenz | 50H/60HZ | |
| AUSGANG | ||
| Leitungsmodus | Wie Eingang | |
| Akkumodus | Stufenwelle | |
| Spannung des Leitungsmodus | Wie Eingangsspannung | |
| Spannung des Akkumodus | 220 V AC±10% | |
| Frequenz des Leitungsmodus | Wie Eingangsfrequenz | |
| Frequenz des Akkumodus | 50Hz/60Hz ±1Hz | |
| Transferzeit | 2-8 ms typisch, 12 ms maximal | |
| BATTERIE | ||
| Akkutyp | 600VA | 800VA |
| 12V/5Ah*1 | 12V/7Ah*1 | |
| Notstromversorgungszeit | 100W SPS LAST | |
| 17 Min | 20 Min | |
| Aufladezeit | Max. 10 Stunden (auf 90% Kapazität) | |
| DISPLAY | ||
| Zustand | Grüne LED/ Rote LED | |
| Leitungsmodus normal | Leuchtet/ Aus | |
| Batterie normal | Leuchtet alle 5s/ Aus | |
| Niedriger Batteriestand | Leuchtet alle 1s/ Leuchtet | |
| Störung | Aus/ Leuchtet | |
| Überlast (Batteriemodus) | Leuchtet alle 1s/ Leuchtet | |
| AKUSTISCHER ALARM | ||
| Zustand | Summer | |
| Batterie normal | Summt alle 5s | |
| Niedriger Batteriestand | Summt alle 1s | |
| Störung | Kontinuierlicher Alarmton | |
| Überlast | Summt alle 0,5s | |
| SCHUTZ | TVSS / Überlast / Kurzschlussschutz / Überladung | |
| ABMESSUNGEN | 600VA | 800VA |
| Abmessungen (TxBxH) | 320*125*86(mm) | 335*170*92,5(mm) |
| Nettogewicht | 3,1 kg | 4,1 kg |
| Steckdosen | Schuko/Französisch | |
| 6 Steckdosen (2 nur mit Überspannungsschutz, 4 mit Batterieunterstützung) | ||
| UMGEBUNG | Betriebstemperatur/ Luftfeuchtigkeit | |
| 0-40°C/0%-85% | ||

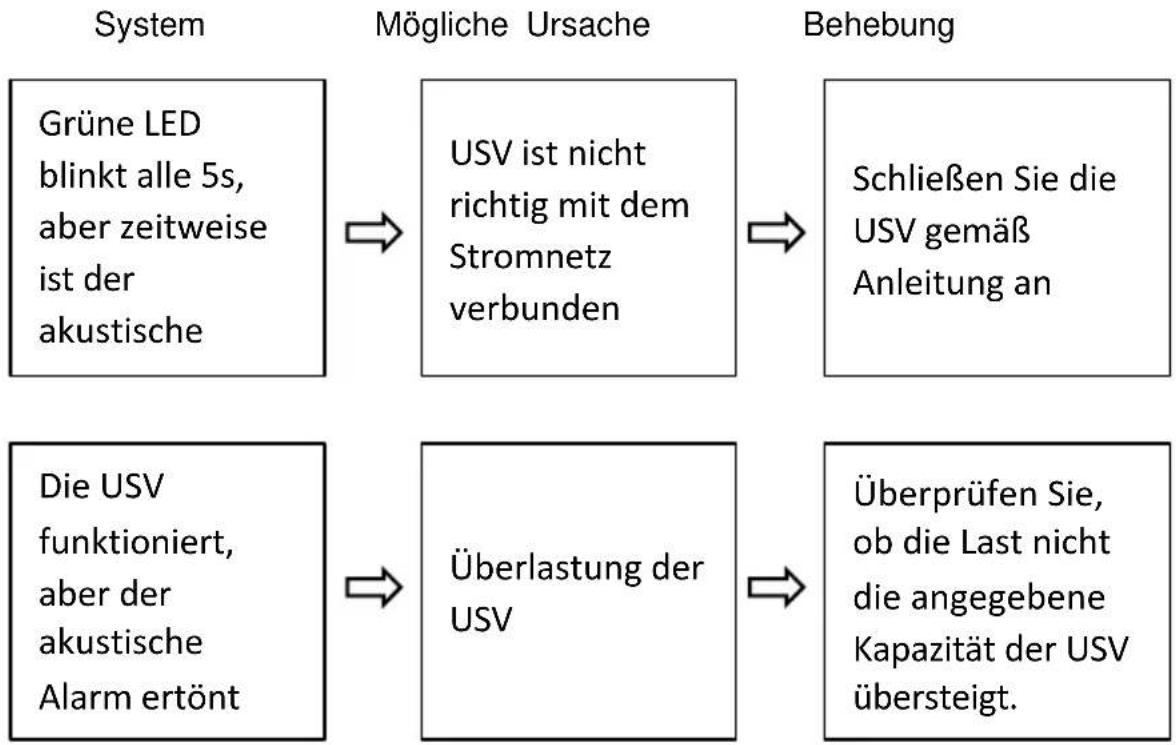

Problembehebung
Wenn die USV nicht ordnungsgemäß funktioniert, überprüfen Sie bitte zunächst folgende Punkte.

