INSTRUKCJA OBSŁUGI ISP iPulse M-1635 Starmix

pl Instrukcja obsługi....153

1 Objaśnienie używanych symboli i znaków

Symbol / Hasło ostrzegawcze	Opis
	To jest symbol ostrzegawczy. Ostrzega przed potencjalnym niebezpieczeństwem odniesienia obrażeń. Przestrzeganie wszystkich zasad oznaczonych tym symbolem jest niezbędne, aby uniknąć obrażeń ciała lub śmierci. Symbol ostrzegawczy występuje zawsze w połączeniu z hasilami ostrzegawczymi NIEBEZPIECZEŃSTWO, OSTRZEŻENIE i OSTROŻNIE.
NIEBEZPIECZEŃSTWO!	Informuje o zagrożeniu z wysokim poziomem ryzyka, które w razie zlekceważenia spowoduje śmierć lub ciężkie obrażenia ciała.
OSTRZEŻENIE!	Informuje o zagrożeniu ze średnim stopniem ryzyka, które w razie zlekceważenia może spowodować śmierć lub ciężkie obrażenia ciała.
OSTROŻNIE!	Informuje o zagrożeniu z niskim stopniem ryzyka, które w razie zlekceważenia może spowo dować lekkie lub umiarkowane obrażenia ciała.
UWAGA	To oznacza porady lub wskazówki, które ułatwiają pracę i zapewniają większe bezpieczeństwo pracy.
	Oznacza wymaganie, które musi zostać spełnione przed wykonaniem danej operacji.
	Oznacza kolejne czynności, które musi wykonać użytkownik.
	Oznacza rezultat wykonania czynności.

2 Waźne informacje dotyczące bezpieczeństwa

⚠ OSTRZEŻENIE!

Niebezpieczeństwo uduszenia! Nie pozwalać dzieciom na zabawę materiałami z opakowania urządzenia, np. workami plastikowymi.Nie wspinać się ani nie siadać na odkurzaczu.Ryzyko upadku podczas pracy na schodach. Zwrócić uwagę na obranie bezpiecznej i stabilnej pozycji.Przewodu oraz węża ssącego nie przeciagać nad ostrymi krawędziami, nie załamywać ani nie zakleszczać.Przewód oraz wąż ssący zawsze tak układać aby nikt nie mógł się o nie potknąć.W przypadku wydostawania się piany lub płynu natychmiast wyłączyć odkurzacz.Utrzymywać zawsze suche wnętrze pokrywy.Nie należy używać odkurzacza, włącznie z akcesoriami, w następujących przypadkach:Przewód przyłączeniowy lub przedłużacz są uszkodzone lub wykazują pęknięciaWidoczne są uszkodzenia odkurzacza, np. pęknięcia jego obudowyW przypadku podejrzewania wystąpienia niewidocznej wady, np. po upadku

⚠ NIEBEZPIECZEŃSTWO!

Niebezpieczeństwo wybuchu i pożaru! Nie uruchamiać odkurzacza w potencjalnie wybuchowym środowisku.Nie zbliżać odkurzacza w strefach, w których obecne są łatwopalne gazy i substancje.

Niebezpieczeństwo wybuchu i pożaru! Nie używać odkurzacza do odsysania następujących substancji:łatwopalne lub wybuchowe rozpuszczalnikimateriały nasączone rozpuszczalnikamipotencjalnie wybuchowe pyłyciecze takie jak benzyna, olej, alkohol, rozcieńczalnikimateriały o temperaturze większej niż 60 °C

⚠ OSTRZEŻENIE!

Nieprawidłowo naprawiane urządzenie stanowi niebezpieczeństwo dla użytkownika.Naprawy zlecać tylkowykwalifikowanym pracownikom, np. serwisowi. Stosować tylko oryginalne części zamienne.

⚠ OSTRZEŻENIE!

Wtyczkę odkurzacza używać tylko w celu ustalonym w instrukcji obsługi.Przy niewłaściwym zastosowaniu, nieprawidłowej obsłudze lub niefachowej naprawie producent nie ponosi żadnejodpowiedzialności za szkody.Nie stosować żadnych uszkodzonych przedłużaczy.Jeżeli przewód zasilający odkurzacza będzie uszkodzony, musi on być wymieniony na specjalny przewód zasilający, którydostępny jest u producenta lub w jego serwisie.Nie dopuszczać do kontaktu obracających się szczotek elektrycznych z przewodem zasilającym.Napięcie na tablicy znamionowej musi być zgodne z napięciem sieciowym.Po każdym użyciu i przed każdą konserwacją odkuracz wyłączyć i wyciągnąć wtyczkę sieciową.Ciągnąć tylko za wtyczkę sieciową, nigdy za przewód zasilający.Wtyczki sieciowej nigdy nie wtykać ani wyciągać mokrymi rękoma.Obwód zasilający musi być zabezpieczony odpowiednim bezpiecznikiem.Nigdy nie otwierać odkurzacza na deszczu lub podczas niepogody w wolnym terenie.Wysuszyć odkuracz i przechowywać w pomieszczeniach, w których nie występują temperatury ujemne.

⚠ OSTRZEŻENIE!

Odkurzacze klasy L nadają się do stosowania do suchych, niepalnych, zagrażających zdrowiu pyłów przy wartościachgranicznych odniesionych do miejsca pracy > 1 mg/m3.Odkurzacze klasy M przystosowane są do odkurzania suchych, niepalnych pyłów, niepalnych cieczy, pyłu drzewnego iniebezpiecznych pyłów o stężeniu AGW ≥ 0,1 mg/m3.Odkurzacze klasy H przystosowane są do odkurzania suchych, niepalnych pyłów, rakotwórczych oraz chorobotwórczychcząstek jak również niepalnych cieczy, pyłu drzewnego i pyłów niebezpiecznych dla zdrowia o stężeniu AGW < 0,1 mg/m3.

⚠ OSTRZEŻENIE!

Maszyna nie może być używana przez osoby (łącznie z dziećmi) o ograniczonych zdolnościach fizycznych,sensorycznych lub mentalnych oraz osoby nieposiadające wystarczającego doświadczenia i wiedzy.Zwróći uwagę, aby dzieci nie bawiły się urządzeniem.Dyszy, węży ani rur nie skierowywać na ludzi ani zwierzęta.

⚠ OSTRZEŻENIE!

Używać wyłącznie szczotek dołączonych do odkurzacza lub określonych w instrukcji obsługi.

Stosowanie innych szczotek może zagrozić bezpieczeństwu użytkowania urządzenia.

Podczas użytkowania w przemyśle spożywczym: po użyciu natychmiast wyczyścić odkurzacz i zdezynfekować, aby uniknąć zakażenia drobnoustrojami.

Do czyszczenia nie używać dysz parowych ani myjek wysokociśnieniowych.

Odkurzacz należy eksploatować wyłącznie pod nadzorem.

W przypadku dłuższej przerwy w pracy odłączyć odkurzacz od sieci.

Nie czyść wkładów filtrujących za pomocą sprężonego powietrza.

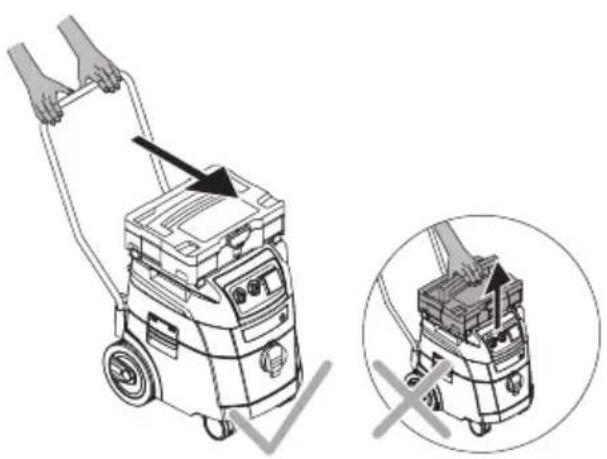

⚠ OSTRZEŻENIE!

Nie podnosić odkurzacza za zamontowaną skrzynkę narzędziową.

Skrzynka narzędziowa może być obciążana maksymalnym ciężarem 10 kg.

Nie należy układać skrzynek narzędziowych na wysokość większą niż 1,00 m (wysokość całkowita odkurzacza).

Przed otwarciem pokrywy zdjąć skrzynkę narzędziową.

Przed rozpoczęciem użytkowania odkurzacza należy zapoznać się z instrukcją obsługi. Instrukcja obsługi zawiera ważne instrukcje dotyczące bezpieczeństwa, uruchomienia, obsługi, konserwacji i pielęgnacji urządzenia. Instrukcję obsługi należy przechowywać w bezpiecznym miejscu i, w razie sprzedaży urządzenia, przekazać ją następnemu właścicielowi.

Maszyna przeznaczona jest do użytku przemysłowego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, biurach i placówkach do wynajęcia.

Przed użyciem

Przy rozpakowywaniu zwrócić uwagę na kompletność i szkody transportowe.

Przed użyciem użytkownicy powinni otrzymać informacje, wska- zówki i szkolenie dotyczące użycia odkurzacza i substancji, do których ma być użyty, włącznie z bezpieczną procedurą usunięcia wciągniętych materiałów.

3 Wyświetlacz i elementy sterujące

Pozycja przełącznika Funkcja Opis
0		Odkurzacz jest wyłączony.	- Podłączyć do gniazda sieci elektrycznej pod napięciem
A		Odkurzacz jest wyłączony.	- Podłączyć do gniazda sieci elektrycznej pod napięciem- Praca z elektronarzędziem, funkcja czyszczenia filtra wyłączona- Po włączeniu narzędzia, odkurzacz załączy się automatycznie. Po wyłączeniu elektronarzędzia, odkurzacz pracuje przez okres około 10 sekund, aby zapobiec gromadzeniu się pozostałości w przewodzie rurowym
AR		Tryb czuwania	- Podłączyć do gniazda sieci elektrycznej pod napięciem- Czyszczenie filtra przy rozruchu i funkcja automatycznego oczyszczania filtra po wykryciu różnicy ciśnień- Po włączeniu narzędzia, odkurzacz załączy się automatycznie. Po wyłączeniu elektronarzędzia, odkurzacz pracuje przez okres około 10 sekund, aby zapobiec gromadzeniu się pozostałości w przewodzie rurowym
IR		Praca odkurzacza rozpocznie się natychmiast	- Podłączyć do gniazda sieci elektrycznej pod napięciem- Automatyczna funkcja czyszczenia filtra uruchamiana jest po wykryciu różnicy ciśnień
		Automatyczna funkcja czyszczenia filtra	- Podczas pracy odkurzacza składane wkłady filtra są czyszczone naprzemiennie po osiągnięciu pewnej wartości podciśnienia, przy wciąż wystarczającej ilości powietrza.
		Wskaźnik poziomu napełnienia*	- Wskaźnik poziomu napełnienia zapala się, kiedy zbiornik jest pełny i/ lub wąż ssący jest zablokowany. W odkurzaczach o klasy pyłowej M i H emitowany jest także sygnał akustyczny
		Sterowanie prędkością*	- Ciągła regulacja siły ssania z regulacją prędkości
		Ustawianie średnicy węża ssącego*	- W odkurzaczach do odsysania azbestu klasy M/H/H do monitorowania przepływu objętościowego, gdy minimalna prędkość powietrza spadnie poniżej 20 m/s

4 Uruchomienie

4.1 Przed każdym użyciem

Upewnić się, że spełnione są następujące warunki:

△ Odkurzacz, kabel sieciowy, wąż ssący i akcesoria nie są uszkodzone.
△ Wszystkie filtry zostały włożone i nie są uszkodzone.

4.2 Włączanie i wyłączanie urządzenia

Gniazdo wtyczki odkurzacza pozostaje zawsze pod napięciem, niezależnie od położenia głównego wyłącznika.

⚠ OSTRZEŻENIE!

Niebezpieczeństwo odniesienia obrażeń poprzez automatyczne uruchomienie elektronarzędzia!

- Przed podłączeniem do odkurzacza należy wyłączyć elektro narzędzie lub narzędzie pneumatyczne.

UWAGA

W położeniu >0< gniazdo w odkurzaczu może być używane jako przedłużacz.

⚠ Pobór prądu: Odkurzacz + podłączone urządzenie (maksymalnie 2000 W) maks. 16 A.

4.2.2 Włączanie odkurzacza

Funkcje patrz „3 Wyświetlacz i elementy sterujące” na stronie 156.

Włożyć wtyczkę do gniazda.
▶ Ustawić przełącznik w pozycji >IR<.
Praca odkurzacza rozpoczęnie się natychmiast.

lub:

▶ Ustawić przełącznik w pozycji >A< lub >AR<.
Odkurzacz znajduje się w trybie gotowości do zasilania elektronarzędzi.

4.2.3 Ustawianie prędkości silnika\*

Ustawić prędkość silnika na przełączniku.

4.2.4 Ustawianie średnicy węża ssącego\*

Ustawić średnicę przewodu ssącego na przełączniku.

⚠ OSTROŻNIE!
Przełącznik wyboru dla sygnału minimalnego przepływu objętości powietrza (dźwiękowego i świetlnego) na odkurzaczach z klasą pyłową „M” i „H”W trybach >AR< i >IR< wprowadzane są poniższe ustawienia, w zależności od średnicy węża ssącego:
Przełącznik wyboru dla średnicy wewnętrznej węża ssącego	Objętość przepływu powietrza
∅ 35 mm	70 l/s
∅ 27 mm	41 l/s
∅ 21 mm	25 l/s
Prędkość można regulować indywidualnie po ustawieniu średnicy węża ssącego.

4.2.5 Wyłączanie odkurzacza

▶ Ustawić przełącznik w pozycji >0<.
Odkurzacz jest wyłączony.
Po wyłączeniu urządzenia należy wyciągnąć wtyczkę.
Zwinąć przewód zasilający.
Przechowywać przewód sieciowy na haku przewodu.
Przechowywać wąż ssący po umieszczeniu go w uchwycie na akcesoria* na tylnej ściance pojemnika.
- Założyć wąż ssący tak, aby nie wydostały się z niego żadne cząsteczki zanieczyszczeń.
▶ Odłączyć elektronarzędzie.

5 Rodzaje pracy

W przypadku zastosowania rury z uchwytem przy pomocy zasuwki powietrza możliwa jest regulacja mocy ssania.

▶ Tylko z suchym filtrem, odkurzyć odkurzacz i akcesoria, aby nie pozostał kurz i nie utworzył skorupy.

Podczas odkurzania sadzy, cementu, tynku lub podobnych pytów: umieścić jednorazowy worek z PE w pojemniku na brud. Zawsze używać jednorazowych worków z PE w urządzeniach ze składanymi wkładami filtracyjnymi.

UWAGA

Odkurzacze klasy M, H i H-azbest zaleca się stosować jako odkurzacze suche.

5.2 Wsysanie cieczy

⚠ OSTRZEŻENIE!

Zagrożenie porażeniem prądem elektrycznym!

W przypadku wydostawania się piany lub płynu natychmiast wyłączyć odkurzacz.
Opróżnić pojemnik i w razie potrzeby kasetę na filtr.

UWAGA

Regularnie czyścić czujniki poziomu wody (1) i sprawdzać pod kątem widocznych uszkodzeń.

▶ Odkurzanie bez worka filtrującego z włókniny.

Kasety z filtrem harmonijkowym przeznaczone są do odkurzania na mokro. W przypadku zapelnienia zbiornika wbudowany czujnik wyłącza silnik. Funkcjonowanie odkurzacza może być zakłócone przez przepelnienie pojemnika.

- Opróżnić pojemnik (patrz „7 Opróżnianie pojemnika” na stronie 158).

UWAGA

Kiedy odkurzacz nie będzie wyłączony ochrona przed ponownym wciąganiem działa w dalszym ciągu. Dopiero po wyłączeniu i ponownym włączeniu odkurzacz jest ponownie gotowy do pracy.

Przed opróżnieniem wyciągnąć najpierw wąż ssący z cieczy.
Przez wysoką moc ssania i opływowy kształt pojemnika po wyłączeniu z węża może wylewać się trochę wody.
Przy końcowym odkurzaniu suchym stosować suchy filtr.

UWAGA

Przy częstej zmianie pomiędzy suchym i mokrym odkurzaniem zaleca się stosowanie drugiego zestawu filtrów najlepiej kasety na filtry poliestrowe.

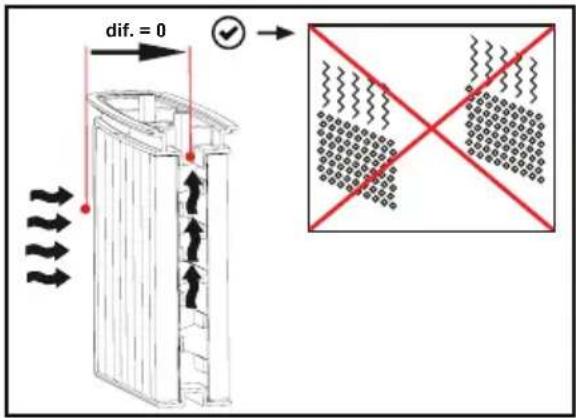

6 Czyszczenie filtra stałego

Odkurzacz wyposażony jest w system oczyszczania filtra elektromagnetycznego, który może być używany do czyszczenia wszelkich pyłów przylegających do wkładów filtracyjnych.

Składane wkłady filtracyjne są czyszczone kolejno naprzemiennie, tak, aby zapewnić ciągłą pracę.

Stała kontrola poziomu napełnienia filtrów poprzez pomiar różnicy ciśnienia w celu zapewnienia bardzo dokładnego automatycznego oczyszczania filtrów podczas eksploatacji odkurzacza.

Dzięki temu podczas eksploatacji odkurzacza zapewniony jest stały, silny strumień powietrza, także w przypadku trudnych do usunięcia rodzajów pyłów.

7 Opróżnianie pojemnika

UWAGA

Dopuszczalny tylko przy pyłach o AGW > 1 mg/m³.

▶ Wyłączyć odkurzać, wyciągnąć wtyczkę.
▶ Otworzyć zapięcia.
Zdjąć ze zbiornika pokrywę i wąż ssący.
Wysypać pojemnik.

7.1 Usunąć filtrujący worek materiałowy

(patrz Skrócona instrukcja obsługi).

▶ Wyłączyć odkurzacz.
▶ Odłączyć wtyczkę sieciową.
▶ Stosować odpowiednią maskę oddechową.
▶ Odłączyć wąż ssący.
Zakryć gniazdo wlotowe nasadką.
▶ Otworzyć zatrzaski boczne.
Zdjąć górną część urządzenia.
Ostrożnie ściągnąć kołnierz z gniazda wlotowego i zamknąć kołnierz.
Usunąć zebrany materiał zgodnie z wymogami prawnymi.

7.2 Usunąć jednorazowy woreczek z PE

(patrz Skrócona instrukcja obsługi)

▶ Ustawić przełącznik w pozycji >AR<.
→ Składane wkłady filtracyjne są czyszczone automatycznie.
→ Osiadły kurz w filtrach wpada do worka.

▶ Wyłączyć odkurzacz.
▶ Odłączyć wtyczkę sieciową.
▶ Stosować odpowiednią maskę oddechową.
▶ Odłączyć wąż ssący.
Zakryć gniazdo wlotowe nasadką.
▶ Otworzyć zatrzaski boczne.
Zdjąć górną część urządzenia.
Ostrożnie zamknąć worki przy pomocy załączonej taśmy.
▶ Kołnierz zdjąć ostrożnie z wylotu i zamknąć.
▶ Ostrożnie wyjąć worki z pojemnika.
Wciągnięty brud usunąć zgodnie z przepisami.

7.3 Włożyć filtrujący woreczek materiałowy do urządzenia

UWAGA

Używać wyłącznie materiałowych worków filtracyjnych do czyszczenia na sucho.

- Nasunąć kołnierz całkowicie na gniazdo wlotowe (patrz Skróco na instrukcja obsługi)

UWAGA

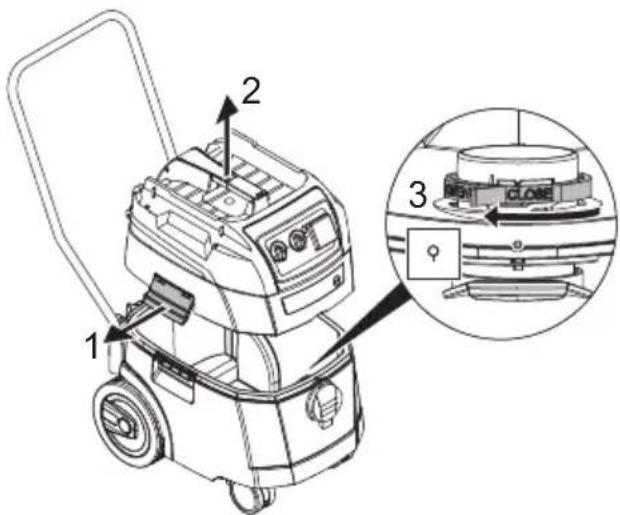

Obsługa suwaka obrotowego

Przekręcić czerwony suwak obrotowy w pozycję CLOSE do oporu na znaczniku ▲.

▶ Nałożyć górną część pojemnika.

Zamknąć zatrzaski boczne.

7.4 Włożyć jednorazowy woreczek z PE\*

UWAGA

Wyłącznie odkurzacze o klasie pyłu M i H ze specjalnymi pojemnikami i obrotowym suwakiem w gnieździe wlotowym typu iPulse M, iPulse H i iPulse tH-azbest są odpowiednie do stosowania jednorazowych woreczków z PE.

UWAGA

Obsługa suwaka obrotowego

Ustawić czerwony suwak obrotowy w pozycję OPEN do oporu na znaczniku ▲.

▶ Nasunąć kołnierz całkowicie na gniazdo wlotowe.
▶ Nasunąć otwór górnej torby na obręcz otworu pojemnika.

▶ Nałożyć górną część pojemnika.
Zamknąć zatrzaski boczne.

8 Zmiana filtra

8.1 Wymiana składanych wkładów filtracyjnych

(patrz Skrócona instrukcja obsługi)

Przed wymianą kaset filtrujących należy je oczyścić.
▶ Obrócić blokadę zatrzasku o 90° w kierunku przeciwnym do ruchu wskazówek zegara za pomocą monety lub podobnego przedmiotu i popchnąć zatrzask do tyłu.
Zamknąć osłone.
▶ Po wyjęciu kasetę filtra natychmiast zamknąć w szczelnym worku plastykowym i usunąć zgodnie z przepisami.
▶ Założyć nowe kasety filtra.
Podnieść pałąk zamka, opuścić osłonę i unieruchomić przez lekkie wciśnięcie.

9 Wymiana filtra ochronnego silnika

(patrz Skrócona instrukcja obsług

UWAGA

Jeżeli filtr ochronny silnika byłby zabrudzony, wskazuje to na uszkodzoną kasetę filtra.

Zakładanie kasety filtra składanego.
Wymienić filtr ochrony silnika lub umyć go pod bieżącą woda, wysuszyć i ponownie założyć.

10 Transport

▶ Odłączyć wąż ssący.
Zakryć gniazdo wlotowe nasadką.
▶ Nałożyć górną część pojemnika.
Zamknąć zatrzaski boczne.
- Oprzyrządowanie włożyć do plastykowego worka i zamknąć lub odłożyć go na miejsce przechowywania.
▶ Połączyć początek i koniec węża ssącego.
Wąż owinąć wokół odkurzacza i zaczepić na uchwycie (patrz Krótka instrukcja).

11 Konserwacja

UWAGA

Przed każdą konserwacją odkurzacz wyłączyć i wyciągnąć wtyczkę sieciową.

W celu konserwacji użytkownik musi odkurzacz

• rozebrać,
• wyczyścić i
• i zakonserwować,

o ile jest to możliwe bez stwarzania zagrożenia dla personelu konserwującego i innych osób.

Środki ostrożności

Odpowiednie środki ostrożności zawierają

• Czyszczenie przed demontażem,
• Wykonać zabezpieczenia dla miejscowej wentylacji filtrowanej, przy której odkurzacz będzie demontowany,
• Czyszczenie obszaru konserwacji i
• odpowiednie osobiste wyposażenie ochronne.

Środki ostrożności dla odkurzaczy klasy Hi M

Zewnętrzna część odkurzacza powinna być odkurzona i wytarta do czysta lub przykryta zanim zostanie wyprowadzona z niebezpiecznego obszaru. Wszystkie części odkurzacza muszą być traktowane jako zanieczyszczone kiedy będą przenoszone z niebezpiecznego obszaru i muszą być przeprowadzone odpowiednie czynności aby zapobiec rozprzestrzenianiu się pyłu.

Zanieczyszczone przedmioty

Podczas wykonywania prac konserwacyjnych i naprawczych wszystkie zanieczyszczone przedmioty, które nie mogą być w zadowalający sposób wyczyszczone, muszą zostać usunięte. Przedmioty takie musza być usunięte w szczelnych workach zgodnie z obowiązującymi przepisami dotyczącymi tego rodzaju odpadów.

11.1 Testowanie skuteczności odkurzacza

Co najmniej raz w roku producent lub osoba poinstruowana muszą przeprowadzać inspekcję techniczną obejmującą filtry, szczelność powietrzną odkurzacza oraz jego mechanizmy sterowania.

Ponadto skuteczność odkurzaczy o klasie pyłowej H i H-azbest musi być sprawdzana co najmniej raz w roku lub częściej. Metoda badania, która może być używa do wykazania skuteczności urządzenia, została zdefiniowana w normie EN 60335-2-69

AA.22.201.2. Jeśli test nie zostanie zaliczony, należy go powtórzyć przy użyciu nowego filtra głównego.

W pomieszczeniu musi być zapewniony wystarczający poziom wymiany powietrza L jeżeli powietrz wydmuchiwane jest ponownie do pomieszczenia. Dalsze wskazówki należy pobrać z przepisów narodowych.

Jeżeli moc ssania odkurzacza spada i wyczyszczenie kaset na filtry nie poprawia tego (zakładając, że pojemnik jest opróżniony i materiałowy woreczek filtrujący), wówczas konieczna jest wymiana kaset na filtr (patrz Skrócona instrukcja obsług i rozdział „8.1 Wymiana składanych wkładów filtracyjnych” na stronie 159).

11.2 Czyszczenie

UWAGA

Kwasy, aceton i rozpuszczalniki mogą uszkodzić części odkurzacza.

Przemyć pojemnik i akcesoria woda.
▶ Wytrzeć górną część wilgotną szmatką.
▶ Pozostawić pojemnik i akcesoria do wyschnięcia.

11.3 Naprawa

⚠ OSTRZEŻENIE!

Nieprawidłowo naprawiane urządzenie stanowi niebezpieczeństwo dla użytkownika.

- Naprawy zlecać tylko wykwalifikowanym pracownikom, np. serwisowi. Stosować tylko oryginalne części zamienne.

12 Rozwiązywanie problemów i naprawa

UWAGA
Nieprawidłowości pracy nie zawsze mogą być powiązane z usterkami odkurzacza.
Usterka Przyczyna Środek zaradczy
Siła ssania spada Filtr zanieczyszczony Oczyścić
		Woreczek filtrujący jest pełny Wymienić
		Pojemnik pełny Opróżnić
		Zablokowany filtr ochrony silnika Oczyścić
		Dysza, przewód rurowy lub wąż są zablokowane
Odkurzacz nie uruchamia się Wtyczka sieciowa nie znajduje się w gnieździe		Podłączyć wtyczkę sieciową do gniazdka
		Brak napięcia sieciowego Sprawdzić bezpiecznik
		Nieprawidłowe połączenie przewodu sieciowego
		Pokrywa nie jest prawidłowo zamknięta Domknąć
		Czujnik wody wyłączony Opróżnić pojemnik
		Odkurzacz znajduje się w trybie gotowości >A< lub >AR<
Odkurzacz nie włącza się, gdy narzędzie jest uruchamiane w trybie >Alub >AR<	Elektronarzędzie nie zostało podłączo- ne do gniazdka na odkurzaczu	Podłączyć wtyczkę sieciową do gniazdka na odkurzaczu
	Zawór elektromagnetyczny pneuma-tycznego urządzenia włączającego/ wyłącającego* jest zanieczyszczony	Przemyć alkoholem
Jednorazowy woreczek z PE został zassany do filtra	Nieprawidłowa pozycja suwaka obrotowego	Ustawić suwak obrotowy w pozycji OPEN ▲ (patrz „7.4 Włożyć jednorazowy woreczek z PE*” na stronie 159)
Odkurzacze o klasie pyłowej M lub H: z umieszczonym woreczkiem filtrującym, kurz gromadzi się w pojemniku	Nieprawidłowa pozycja suwaka obrotowego	Ustawić suwak obrotowy w pozycji CLOSE ▲ (patrz „7.3 Włożyć filtrujący woreczek materiałowy do urządzenia” na stronie 159)

Nie należy stosować do tego celu jakichkolwiek innych substancji, skontaktować się z serwisem.

13 Oryginalne akcesoria

UWAGA
Należy stosować wyłącznie oryginalne akcesoria.
Oznaczenie artykułu Właściwości/material		Zamawiana ilość (1 szt.)
Materiałowy woreczek filtrujący FBV 25/35	dla pojemnika z tworzywa sztucznego o pojemności 25 l i 35 l, z aprobatą klasy BGIA M	5/10 sztuk
Kaseta filtra FK 4300	Dopuszczony materiał celulozowy, BGIA klasa M	2 sztuk
Kaseta filtra FKP 4300	Dopuszczony materiał poliestrowy, BGIA klasa M	2 sztuk
Kaseta filtra FKP 4300 (H 14)	Dopuszczony 3-warstwowa kaseta filtra, BGIA klasa H	2 sztuk
Kaseta filtra FKPN 4300 Nano	Kaseta filtra z powłoką nano	2 sztuk
Woreczek jednorazowy z PE	tylko dla odkurzaczy ISP klasy M i H	5 sztuk
Woreczek jednorazowy z PE azbestowe	tylko dla odkurzaczy ISP klasy H AZBEST	5 sztuk

Dodatkowe akcesoria można znaleźć na specjalnej liście akcesoriów, którą można uzyskać po przesłaniu żądania do zespołu serwisowego firmy Starmix ze strony: www.starmix.de, e-mail: [e-mail].

14 Dane techniczne

Typ: ISP		Model:iPulse L-1635	Model:iPulse M-1635	Model:iPulse H-1635	Model:iPulse H-1235 Asbest
Napięcie Volt 220-240 V~ 220-240 V~ 220-240 V~ 220-240 V~
Częstotliwość Hertz 50/60 Hz 50/60 Hz
Napięcie znamionowe Watt 1400 1400
Maks. moc Watt 1600 1600
Przepływ powietrza* I/s 75 75 75 70
Podciśnienie*	hPa/MG	280	280	280	265
Przepływ powietrza**	I/s 45 45 45 45 40
Podciśnienie**	hPa/SE	245	245	245	230
poziom hałasu	dB(A)	69 69 69 69
Waga	kg	15,6 (16,7*** )	15,6 (16,7*** )	15,6 (16,7*** )	15,6 (16,7*** )
Wymiary d x s x w	cm	53 x 40 x 56 (92*** )	53 x 40 x 56 (92*** )	53 x 40 x 56 (92*** )	53 x 40 x 56 (92*** )

* przy wentylatorze
** przy wężu
*** włącznie z uchwytem
Maksymalna moc odkurzaczy z gniazdem zasilania elektronarzędzi: 2 000 W
Kabel przyłączeniowy odkurzaczy z gniazdem zasilania elektronarzędzi: H05RR-F 3 x 1,5
Kabel przyłączeniowy odkurzaczy serii ASBESTOS z gniazdem zasilania elektronarzędzi: H07RR-F 3 x 1,5

15 Badania i zatwierdzenia

Kontrole elektrotechniczne należy przeprowadzać zgodnie z przepisami dotyczącymi zapobieganiu wypadkom (BGV A3) i

DIN VDE 0701 część 1 i część 3. Kontrole te są konieczne zgodnie z DIN VDE 0702 w regularnych odstępach oraz po wprowadzeniu zmian.

Odkurzacze są skutecznie sprawdzone zgodnie z IEC/EN 60335-2-69.

UWAGA

Stare urządzenia zawierają cenne materiały, które nadają się do powtórnego wykorzystania. Odkurzacza nie wyrzucać z normalnymi odpadami, lecz usuwać go poprzez odpowiednie systemy zbierania odpadów, np. poprzez miejski punkt zbiórki odpadów.

16 Deklaracja zgodności

Niniejszym oświadczamy, że opisane poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE, dotyczących podstawowych wymagań w zakresie bezpieczeństwa i higieny. Niniejsza deklaracja traci ważność w razie modyfikacji urządzenia bez naszej uprzedniej zgody.

Produkt: Odkurzacz do cieczy i pyłów

Typ:

ISP

Konstrukcja urządzenia odpowiada następującym odnośnym przepisom:

Dyrektywa maszynowa WE 2006/42/UE

Dyrektywa WE o kompatybilności elektromagnetycznej 2014/30/WE

ROHS 2011/65/EU

Dyrektywa maszynowa WE 2006/42/UE wraz z poprawkami:

Dyrektywa WE o kompatybilności elektromagnetycznej 2014/30/WE:

DIN EN 55014-1 (VDE 0875-14-1):2012-05;

EN 55014-1:2006 + A1:2009 + A2:2011

DIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014;

DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013;

DIN EN 55014-2 (VDE 0875-14-2):2009;

EN 55014-2:1997 + A1:2001 + A2:2008

Wymogi kategorii II

Produkt był testowany i certyfikowany przez poniższy instytut:

Autoryzowany przedstawiciel działu dokumentacji:

ELECTROSTAR GmbH, Stuttgarter Straße 36, 73262 Reichenbach/Fils, Niemcy

Candu Sore

01.08.2017

Carsten Gresser

Kierownik ds. Zapewnienia Jakości

Magyar

reglamentus: EB Direktyva EMC 2014/30/EB

ROHS 2011/65/ES

EB Mašinų direktyva 2006/42/ES su pakeitimais: DIN EN 60335-1 (VDE 0700-1):2012-10; EN 60335-1:2012

DIN EN 60335-1 Ber.1 (VDE 700-1 Ber.1):2014-04;

EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014

EN 60335-2-69:2012; DIN EN 62233 (VDE 0700-366 Ber.1):2009-04;

EN 62233 Ber.1:2008; DIN EN ISO 12100:2011-03;

EN ISO 12100:2010

EB Direktyva EMC 2014/30/EB: DIN EN 55014-1 (VDE 0875-14-1):2012-05;

EN 55014-1:2006 + A1:2009 + A2:2011

DIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014;

DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013;

DIN EN 55014-2 (VDE 0875-14-2):2009;

EN 55014-2:1997 + A1:2001 + A2:2008

Odkurzacze klasy L nadają się do stosowania do suchych, niepalnych, zagrażających zdrowiu pyłów przy wartościach granicznych odniesionych do miejsca pracy > 1 mg/m³.

Odkurzacze klasy H przystosowane są do odkurzania suchych, niepalnych pyłów, rakotwórczych oraz chorobotwórczych cząstek jak również niepalnych cieczy, pyłu drzewnego i pyłów niebezpiecznych dla zdrowia o stężeniu AGW < 0,1 mg/m³.

OSTRZEŻENIE: Maszyna zawiera kurz szkodliwy dla zdrowia. Procesy oczyszczania i konserwacji wraz z usuwaniem pojemnika zbierającego kurz mogą być wykonywane tylko przez specjalistów, posiadających odpowiednie wyposażenie ochronne. Nie używać bez kompletnego systemu filtracji.
