INSTRUKCJA OBSŁUGI AD 7740 ADLER

min 1,5 kW manual heat charge control with room and /oroutdoor temperature feedback / ręczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz [no] Maximum continuous heat output / Maksymalna stała moc cieplna Pmax,c 3,0 kW electronic heat charge control with room and /or outdoor temperature feedback / elektroniczny regulator doprowadzania ciepła z pomiarem temperatury w pomieszczeniu lub na zewnątrz [no] Auxiliary electricity consumption / Zużycie energii elektrycznej na potrzeby własne

max 0,000 kW At minimum heat output / Przy minimalnej mocy cieplnej

min 0,000 kW single stage heat output and no room temperature control / jednostopniowa moc cieplna bez regulacji temperatury w pomieszczeniu [no] In standby mode / W trybie czuwania

N/A kW two or more manual stages, no room temperature control / co najmniej dwa ręczne stopnie bez regulacji temperatury w pomieszczeniu [yes] with mechanic thermostat room temperature control / mechaniczna regulacja temperatury w pomieszczeniu za pomocą termostatu [no] with electronic room temperature control / elektroniczna regulacja temperatury w pomieszczeniu [no] electronic room temperature control plus day timer / elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem dobowym [no] electronic room temperature control plus week timer / elektroniczna regulacja temperatury w pomieszczeniu ze sterownikiem tygodniowym [no] room temperature control, with presence detection / regulacja temperatury w pomieszczeniu z wykrywaniem obecności [no] room temperature control, with open window detection / regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna [no] with distance control option / z regulacją na odległość [no] with adaptive start control / z adaptacyjną regulacją startu [no] with working time limitation / z ograniczeniem czasu pracy [yes] with black bulb sensor / z czujnikiem ciepła promieniowania [no] Contact / Dane teleadresowe Adler Sp. z o.o. ul. Ordona 2A, 01-237 Warszawa, Polska Other control options (multiple selections possible) / Inne opcje regulacji (można wybrać kilka) Type of heat input, for electric storage local space heaters only (select one) / Sposób doprowadzania ciepła wyłącznie w przypadku elektrycznych akumulacyjnych miejscowych ogrzewaczy pomieszczeń (należy wybrać jedną opcję) Type of heat output/room temperature control (select one) / Rodzaj mocy cieplnej/regulacja temperatury w pomieszczeniu (należy wybrać jedną opcję) Unit / Jednostka Item / Parametr Value / Wartość Unit / Jednostka Item / Parametr3

OSTRZEŻENIE: W celu uniknięcia przegrzania – nie przykrywać ogrzewacza Napis na urządzeniu oznacza, że urządzenia nie należy przykrywać odzieżą, kocami i innymi wyrobami tekstylnymi, które mogą spowodować zapłon.

5. Conservare il dispositivo in un luogo asciutto e ventilato, al riparo dalla polvere. Non posizionare oggetti pesanti sulla parte superiore del dispositivo durante la conservazione. DATI TECNICI Tensione: 220-240 V ~ 50 Hz Potenza: 3000 W Potenza massima: 3000 W Prendersi cura dell'ambiente Gli imballi di cartone devono essere smaltiti nel contenitore per la carta. I sacchetti di polietilene (PE) vanno gettati nel contenitore per la plastica. L'apparecchio usato deve essere rottamato presso un centro di raccolta autorizzato, poiché contiene elementi pericolosi che potrebbero costituire una minaccia per l'ambiente. I dispositivi elettrici devono essere resi al fine di evitare il loro riutilizzo. Se il dispositivo contiene una batteria, deve essere rimossa e smaltita separatamente in un punto di raccolta. Non gettare l'apparecchio nei contenitori dei rifiuti urbani!68 KARTA GWARANCYJNA WARUNKI GWARANCJI obowiązują na terenie Rzeczpospolitej Polskiej Adler Sp. z o.o. ul. Ordona 2a 01-237 Warszawa zapewnia Użytkownika o dobrej jakości sprzętu, na który wydana jest niniejsza karta gwarancyjna i udziela 24 miesięcznej gwarancji, która liczy się od daty zakupu sprzętu. Usługi gwarancyjne świadczone są po okazaniu prawidłowo wypełnionej karty gwarancyjnej. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji usuwane będą bezpłatnie przez Serwis Centralny. W przypadku zakupu sprzętu przez przedsiębiorcę (faktura VAT) okres gwarancji wynosi 12 miesięcy. Powyższy zapis nie dotyczy jednoosobowych działalności gospodarczych, o ile rodzaj zakupionego sprzętu, nie jest związany z profilem prowadzonej działalności gospodarczej – weryfikacja w CEIDG. W przypadku wymiany rzeczy na nową, albo po dokonaniu istotnej naprawy, okres gwarancji biegnie na nowo od chwili dostarczenia klientowi rzeczy wolnej od wad, lub zwrócenia rzeczy naprawionej. Jeżeli gwarant wymienił część rzeczy, przepis powyższy stosuje się odpowiednio do części wymienionej. Gwarant zobowiązuje się pokryć koszty dostarczenia rzeczy do serwisu na adres wskazany w karcie gwarancyjnej. Jednakże uprawniony z gwarancji powinien zachować rozsądek, wybierając środek transportu. Uprawnionemu z gwarancji nie przysługuje od gwaranta zwrot kosztów dostarczenia towaru – rzeczy do naprawy gwarancyjnej , przekraczający ekonomicznie uzasadnione koszty przewozu. UWAGA: Sprzęt przeznaczony jest wyłącznie do użytku domowego. Naprawami gwarancyjnymi nie są objęte czynności związane z odkamienianiem, konserwacją, czyszczeniem urządzenia oraz części i akcesoria ulegające zużyciu przy normalnym użytkowaniu. Gwarancja nie obejmuje mechanicznych uszkodzeń sprzętu oraz wad i uszkodzeń wynikłych wskutek: -niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania i konserwacji; -ingerencji nieautoryzowanego serwisu, samowolnych napraw, przeróbek i zmian konstrukcyjnych; -użycia niewłaściwych materiałów eksploatacyjnych. -uszkodzeń mechanicznych, termicznych, chemicznych i powstałych na skutek przepięcia w sieci. -karta gwarancyjna jest nieważna bez daty zakupu, pieczęci sprzedającego i kopii dokumentu zakupu. -gwarancją nie są objęte elementy eksploatacyjne i akcesoria w tym: elementy szklane (np. dzbanki, talerze), sznury przyłączeniowe, sieciowe, żarówki, baterie, nożyki i folie do urządzeń tnących, nasadki miksujące, trzepaki, mieszaki, ssawkoszczotki, rury, węże, kubki miksujące, głowice tnące i sita. Reklamowany sprzęt jest dostarczany do Serwisu Centralnego przez Klienta w stanie kompletnym i odpowiednio zabezpieczony na czas transportu. Po dokonanej naprawie reklamowany sprzęt odbierany jest z Serwisu Centralnego przez Klienta. Termin usunięcia wady może zostać wydłużony o czas potrzebny do importu niezbędnych części, nie dłuższy niż 30 dni roboczych. W każdym takim przypadku warsztat serwisowy powiadomi klienta o wydłużeniu terminu naprawy gwarancyjnej. W związku z koniecznością sprowadzenia części zamiennych i poinformuje o nowym terminie usunięcia wady. W przypadku stwierdzenia usterki należy ją zgłosić w punkcie sprzedaży lub w Serwisie Centralnym, ul. Ordona 2A, 01-237 Warszawa, tel. [phone] lub e-mail: [e-mail]. W zgłoszeniu proszę podać swój adres, nr telefonu i opis usterki. Do reklamacji konieczne jest dołączenie kopii dokumentu zakupu. Gwarancja nie wyłącza ani nie ogranicza oraz nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej. SERWIS CENTRALNY 01-237 Warszawa ul.Ordona 2A tel. 728 - 595 - 006 www.adler.com.pl [e-mail] (data sprzedaży) (pieczątka sklepu i podpis sprzedawcy) adnotacje serwisu: Urządzenia nie wyrzucać do pojemnika na odpady komunalne !!!! W trosce o środowisko.. Opakowania kartonowe oraz worki polietylenowe (PE) należy wrzucać do odpowiednich pojemników przeznaczonych do selektywnej zbiórki odpadów komunalnych zgodnie z ich opisem. Jeżeli w urządzeniu znajdują się baterie, należy je wyjąć i osobno oddać do punktu zbierania i składowania. Zużyte urządzenie należy oddać do odpowiedniego punktu zbierania i składowania, gdyż znajdujące się w nim niebezpieczne substancje mogą stanowić zagrożenie dla zdrowia i środowiska. Oznaczenie umieszczone na produkcie wskazuje, że urządzenia nie należy wyrzucać do pojemnika z odpadami komunalnymi. Zużyty sprzęt elektryczny, to odpady, które zawierają substancje szkodliwe dla ludzi, zwierząt i środowiska. Substancje te mogą doprowadzić do zanieczyszczenia gleby, wody lub powietrze, a poprzez to mogą się dostać do organizmu człowieka i doprowadzić do licznych dolegliwości zdrowotnych, takich jak: zaburzenia wzroku, słuchu, mowy, mogą również doprowadzić do uszkodzenia nerek, wątroby i serca, oraz wywołać choroby skóry. Substancje szkodliwe mogą mieć również niekorzystny wpływ na układ oddechowy i rozrodczy oraz doprowadzić do zamian nowotworowych. Spożycie roślin rosnących na skarżonych glebach, oraz produktów powstałych z nich może grozić w/w skutkami zdrowotnymi.69 POLSKI

1. Przed rozpoczęciem użytkowania urządzenia przeczytać instrukcję obsługi i postępować

według wskazówek w niej zawartych. Producent nie odpowiada za szkody spowodowane użytkowaniem urządzenia niezgodnie z jego przeznaczeniem lub niewłaściwą jego obsługą.

2. Urządzenie służy wyłącznie do użytku domowego. Nie używać do innych celów,

niezgodnych z jego przeznaczeniem.

3. Urządzenie należy podłączyć wyłącznie do gniazdka z uziemieniem 220-240V~50Hz.

W celu zwiększenia bezpieczeństwa użytkowania do jednego obwodu prądu nie należy równocześnie włączać wielu urządzeń elektrycznych.

4. Należy zachować szczególną ostrożność podczas korzystania z urządzenia, gdy w

pobliżu przebywają dzieci. Nie należy dopuszczać dzieci do zabawy urządzeniem nie pozwól dzieciom ani osobom nie zaznajomionym z urządzeniem na jego użytkowanie.

5. OSTRZEŻENIE: Niniejszy sprzęt może by użytkowany przez dzieci powyżej 8 roku życia

oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, jeśli odbywa się to pod nadzorem osoby odpowiadającej za ich bezpieczeństwo lub zostały im udzielone wskazówki na temat bezpiecznego użytkowania urządzenia i mają świadomość niebezpieczeństwa związanego z jego użytkowaniem. Dzieci nie powinny bawić się sprzętem. Czyszczenie i konserwacja urządzenia nie powinna być wykonywana przez dzieci, chyba że są powyżej 8 roku życia a czynności te są wykonywane pod nadzorem.

6. Zawsze po zakończeniu używania, wyjmij wtyczkę z gniazda zasilającego poprzez

przytrzymanie gniazdka ręką. NIE ciągnąć za sznur sieciowy.

7. Nie zanurzać kabla, wtyczki oraz całego urządzenia w wodzie lub innej cieczy. Nie

wystawiaj urządzenia na działanie warunków atmosferycznych (deszczu, słońca, etc.) ani nie używaj w warunkach podwyższonej wilgotności (łazienki, wilgotne domki kempingowe).

8. Okresowo sprawdzaj stan przewodu zasilającego. Jeżeli przewód zasilający jest

uszkodzony, to powinien on być wymieniony przez specjalistyczny zakład naprawczy w celu uniknięcia zagrożenia.

9. Nie używaj urządzenia z uszkodzonym przewodem zasilającym lub jeśli zostało

upuszczone lub uszkodzone w jakikolwiek inny sposób lub nieprawidłowo pracuje. Nie naprawiaj urządzenia samodzielnie, gdyż grozi to porażeniem. Uszkodzone urządzenie oddaj do właściwego punktu serwisowego w celu sprawdzenia lub dokonania naprawy. Wszelkich napraw mogą dokonywać wyłącznie uprawnione punkty serwisowe. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenie dla użytkownika.

10. Należy stawiać urządzenie na chłodnej stabilnej, równej powierzchni, z dala od

nagrzewających się urządzeń kuchennych jak: kuchenka elektryczna, palnik gazowy, itp..

11. Nie korzystać z urządzenia w pobliżu materiałów łatwopalnych.

12. Przewód zasilania nie może zwisać poza krawędź stołu lub dotykać gorących

13. Nie wolno pozostawiać włączonego urządzenia ani zasilacza do gniazdka bez nadzoru.

14. Do zapewnienia dodatkowej ochrony, wskazane jest zainstalowanie w obwodzie

elektrycznym, urządzenia różnicowoprądowego (RCD) o znamionowym prądzie różnicowym nie przekraczającym 30 mA. W tym zakresie należy zwrócić się do specjalisty elektryka.

15. Nie wolno używać urządzenia w pobliżu wody np.: pod prysznicem, w wannie

ani nad umywalką z wodą. 16.Gdy urządzenie jest używana w łazience, po użyciu go wyjąć wtyczkę z70 gniazdka, gdyż bliskość wody stanowi zagrożenie nawet wtedy, kiedy urządzenie jest wyłączone.

17. Nie dopuszczać do zamoczenia urządzenia ani zasilacza. W przypadku, gdy

urządzenie wpadnie do wody, natychmiast wyciągnąć wtyczkę lub zasilacz z gniazdka sieciowego. Nie wolno wkładać rąk do wody, gdy urządzenie jest włączone do sieci. Przed ponownym użyciem musi być ono sprawdzone przez wykwalifikowanego elektryka.

18. Nie wolno chwytać urządzenia ani zasilacza mokrymi dłońmi.

19. Termowentylator należy stawiać tylko na płaskim, stabilnym podłożu

20. Przed wyjęciem wtyczki z gniazdka należy zawsze wyłączyć termowentylator i pokrętło

termostatu przekręcić do pozycji minimalnej.

21. Nie należy użytkować termowentylatora w pomieszczeniach o dużej wilgotności

powietrza – łazienki, natryski, baseny etc. Wilgotność może spowodować zwarcie i uszkodzenie urządzenia.

22. Pracujący termowentylator przez cały czas musi pod nadzorem i w zasięgu wzroku.

Wychodząc z pomieszczenia gdzie pracuje termowentylator zawsze należy go wyłączyć. Jeśli termowentylator nie pracuje zawsze wyjmij wtyczkę z gniazdka sieciowego.

23. Nie należy podłączać termowentylatora do automatycznego urządzenia wyłączającego,

np. urządzenia kontroli termicznej czy wyłącznika czasowego.

24. Materiały łatwopalne np. meble, pościel, papier, ubrania, zasłony itp. należy trzymać w

odległości co najmniej jednego metra od termowentylatora.

25. Nie wolno przykrywać urządzenia w czasie pracy, ani też kłaść na nim żadnych

przedmiotów. Nie stosować urządzenia do suszenia ubrań.

26. Przewód zasilający nie może być układany ponad termowentylatorem, nie powinien

dotykać lub leżeć w pobliżu jego gorących powierzchni. Nie ustawiać termowentylatora pod gniazdkiem elektrycznym.

27. Powierzchnie grzejne mogą nagrzewać się do temperatury wyższej niż 60 °C.

Termowentylator powinien stać w takim miejscu by dzieci i zwierzęta nie miały do niego dostępu.

28. Urządzenia nie można instalować ani używać w pojazdach.

29. Wewnątrz urządzenia znajdują się części, które mogą być gorące, bądź też

powodować iskrzenie. Nie należy włączać termowentylatora w miejscach, gdzie są używane lub przechowywane takie materiały jak benzyna, farby lub inne substancje łatwopalne.

30. Nie używaj grzejnika w bezpośrednim sąsiedztwie wanny, prysznica lub basenu.

31. Nie używaj tego grzejnika, jeśli został upuszczony.

32. Nie używać, jeśli istnieją widoczne oznaki uszkodzenia grzejnika.

33. Ustaw grzejnik na równej i stabilnej powierzchni lub przymocuj go do ściany, jeśli

przewiduje to producent. OSTRZEŻENIE: Nie używaj grzejnika w małych pomieszczeniach, w których przebywają ludzie, którzy nie mogą ich samodzielnie opuścić, chyba że zapewniony jest stały nadzór. OSTRZEŻENIE: Aby zmniejszyć ryzyko pożaru, tekstylia, zasłony lub inne łatwopalne materiały należy trzymać w odległości co najmniej 1 m od wylotu powietrza z nagrzewnicy.

PRZED PIERWSZYM UŻYCIEM

1. Umieść urządzenie na równej, płaskiej powierzchni. Umieść go w odległości co najmniej 1 metra od wlotu powietrza (3) i wylotu powietrza (4), aby zapewnić dobrą cyrkulację powietrza. Nie należy umieszczać urządzenia pod gniazdkiem elektrycznym. Podłącz urządzenie do odpowiedniego gniazdka.

2. Przy pierwszym włączeniu grzejnik może wydzielać delikatny, nieszkodliwy zapach. Ten zapach jest normalnym zjawiskiem

spowodowanym początkowym nagrzewaniem się wewnętrznych elementów grzejnych i nie powinien pojawiać się ponownie.

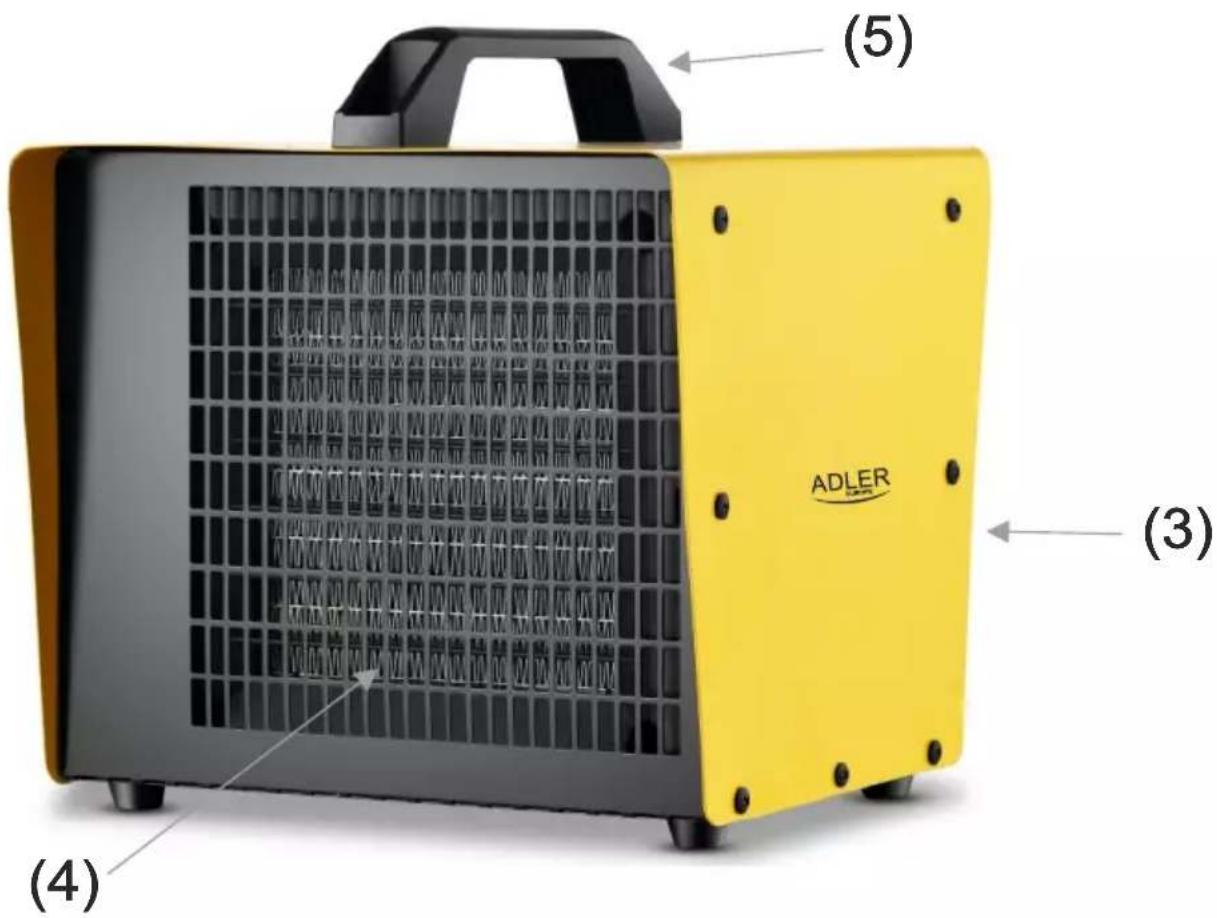

OPIS URZĄDZENIA: CERAMICZNY WENTYLATOR

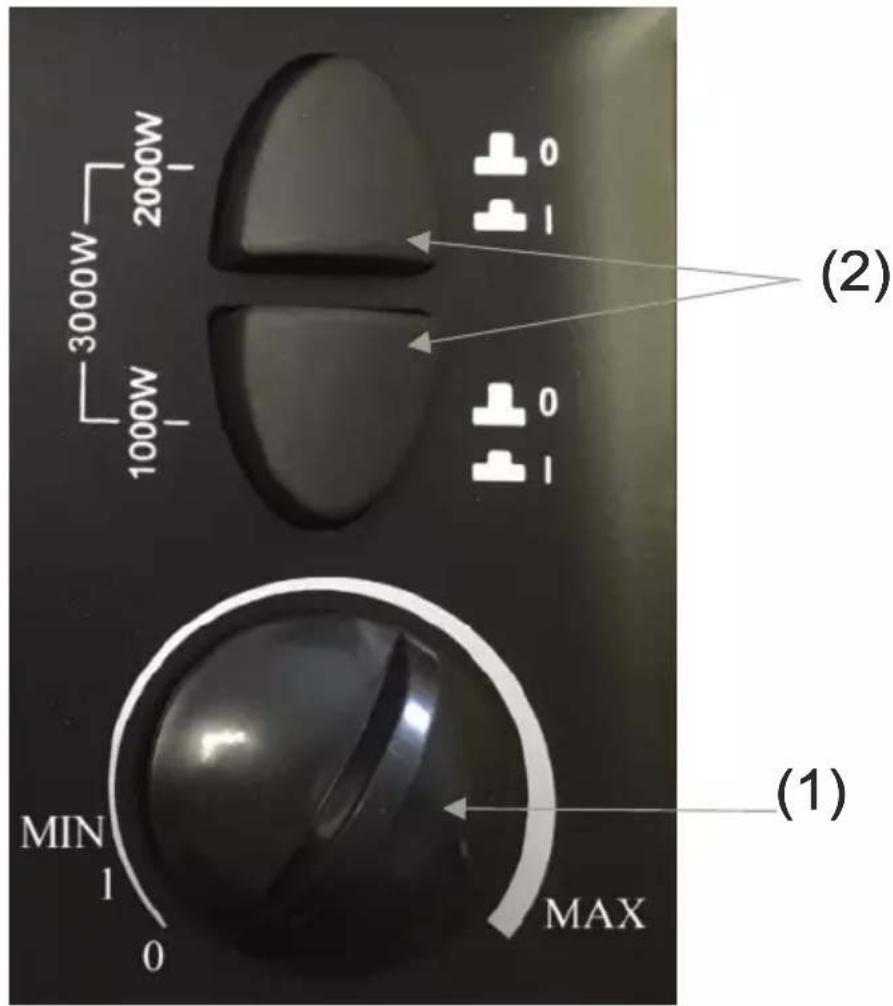

1. Pokrętło termostatu 2. Przełączniki przyciskowe

3. Wlot powietrza 4. Wylot powietrza

Aby włączyć urządzenie należy przekręcić pokrętło termostatu z pozycji zero (0) do pozycji jeden (I), tylko wentylator jest włączony, dostępny jest przepływ nieogrzewanego powietrza.

1) Obróć pokrętło termostatu w kierunku zgodnym z ruchem wskazówek zegara, aż osiągnie maksymalne ustawienie.

2) Ustaw wymagany poziom mocy grzania (1000W lub 2000W lub 3000W). Przeczytaj punkt 5).

3) Gdy pomieszczenie osiągnie wymaganą temperaturę, przekręć pokrętło termostatu (1) w kierunku przeciwnym do ruchu wskazówek zegara do momentu, w którym urządzenie się wyłączy, a nie dalej. Tak ustalona temperatura będzie automatycznie kontrolowana i utrzymywana na stałym poziomie. 4) Temperaturę grzania można regulować na każdym poziomie mocy grzania za pomocą pokrętła termostatu (1) obracając pomiędzy MIN i MAX zgodnie z wymaganiami.

5) Aby włączyć jedną lub obie sekcje grzałek należy użyć przełączników przyciskowych (2).

Zmień pozycję przełącznika przyciskowego z pozycji zero (0) na pozycję pierwszą (przycisk I – wciśnięty), aby włączyć moc grzania. - Przełącznik przyciskowy oznaczony 1000W włączał grzałkę o mocy 1000W. - Przełącznik przyciskowy oznaczony 2000W włączał grzałkę o mocy 2000W. -Jednoczesne wciśnięcie dwóch przełączników przyciskowych oznaczonych 1000W i 2000W razem włączy obie sekcje grzałek o mocy 3000W. Aby wyłączyć urządzenie ustawić wszystkie przyciski w pozycji zero (0) i przekręcić pokrętło termostatu (1) do pozycji zero. Urządzenie jest zabezpieczone przed przegrzaniem za pomocą wyłącznika termicznego, który może je na chwilę wyłączyć. Jeśli tak się stanie, odłącz urządzenie i odczekaj kilka minut. Po chwili ostygnie, możesz dalej korzystać z urządzenia.

CZYSZCZENIE I KONSERWACJA

1. Wyjmij wtyczkę z gniazdka elektrycznego i upewnij się, że urządzenie ostygło przed czyszczeniem.

2. Za pomocą odkurzacza usuń kurz z wlotu powietrza (3) i wylotu powietrza (4) i nie dopuść do gromadzenia się tam kurzu.

3. Obudowę czyścić wyłącznie suchą lub wilgotną ściereczką. Po czyszczeniu wysusz suchą szmatką.

4. Nie zanurzaj urządzenia w wodzie!

5. Przechowuj urządzenie w suchym i przewiewnym miejscu zabezpieczonym przed kurzem. Podczas przechowywania nie należy
