| Rodzaj produktu | Robot koszący |
| Marka | Kress |
| Model | Mission KR172E.A |
| Napięcie znamionowe | 20 V maks. (18 V nominalne) |
| Prędkość obrotowa biegu jałowego | 2900 obr/min |
| Powierzchnia koszenia | 8000 m² |
| Średnica koszenia | 22 cm |
| Wysokość koszenia | 30–60 mm (31 pozycji) |
| Typ baterii | Litowo-jonowa |
| Model baterii | KA3010 |
| Czas ładowania | Około 75 min |
| Model ładowarki | KA3717 / KA3817 |
| Waga maszyny | 14,4 kg |
| Klasa ochronności | III |
| Aplikacja na smartfona | Tak |
| Maksymalne nachylenie | 40% |
| Poziom mocy akustycznej | 65,71 dB(A) |
| Poziom ciśnienia akustycznego | 57,71 dB(A) |
| Zasilanie | Akumulator litowo-jonowy 20 V |
| Główne funkcje | Automatyczne koszenie, nawigacja RTK, programowanie przez aplikację, wykrywanie przeszkód |
| Konserwacja i czyszczenie | Czyszczenie wężem wodnym, bez myjki ciśnieniowej; wymiana noży co tydzień |
| Bezpieczeństwo | Awaryjne zatrzymanie, kod PIN, ochrona przed przewróceniem, czujniki |
| Części zamienne | Noże (KA0011/KA0018), tarcza ślizgowa, szczotki kół, akumulator, ładowarka |
| Gwarancja | Skontaktuj się ze sprzedawcą (nieokreślona w instrukcji) |
Często zadawane pytania - Mission KR172E.A KRESS
Pytania użytkowników dotyczące Mission KR172E.A KRESS
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kosiarka do trawy w formacie PDF za darmo! Znajdź swoją instrukcję Mission KR172E.A - KRESS i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Mission KR172E.A marki KRESS.
INSTRUKCJA OBSŁUGI Mission KR172E.A KRESS
PI Instrukcja oryginalna
Dk Original brugsanvisning
Nor Original driftsinstruks
Sv Original instruktioner
| En | Owner's Manual P04 |
| De | Benutzerhandbuch P20 |
| Fr | Mode d'emploi P36 |
| I | Manuale d'uso P52 |
| Es | Manual del propietario P68 |
| NI | Gebruikershandleiding P84 |
| PI | Instrukcja obsługi P100 |
| Dk | Instruktionsbog P116 |
| Nor | Brukermanuel P131 |
| Sv | Bruksanvisning P146 |
| KR230E |

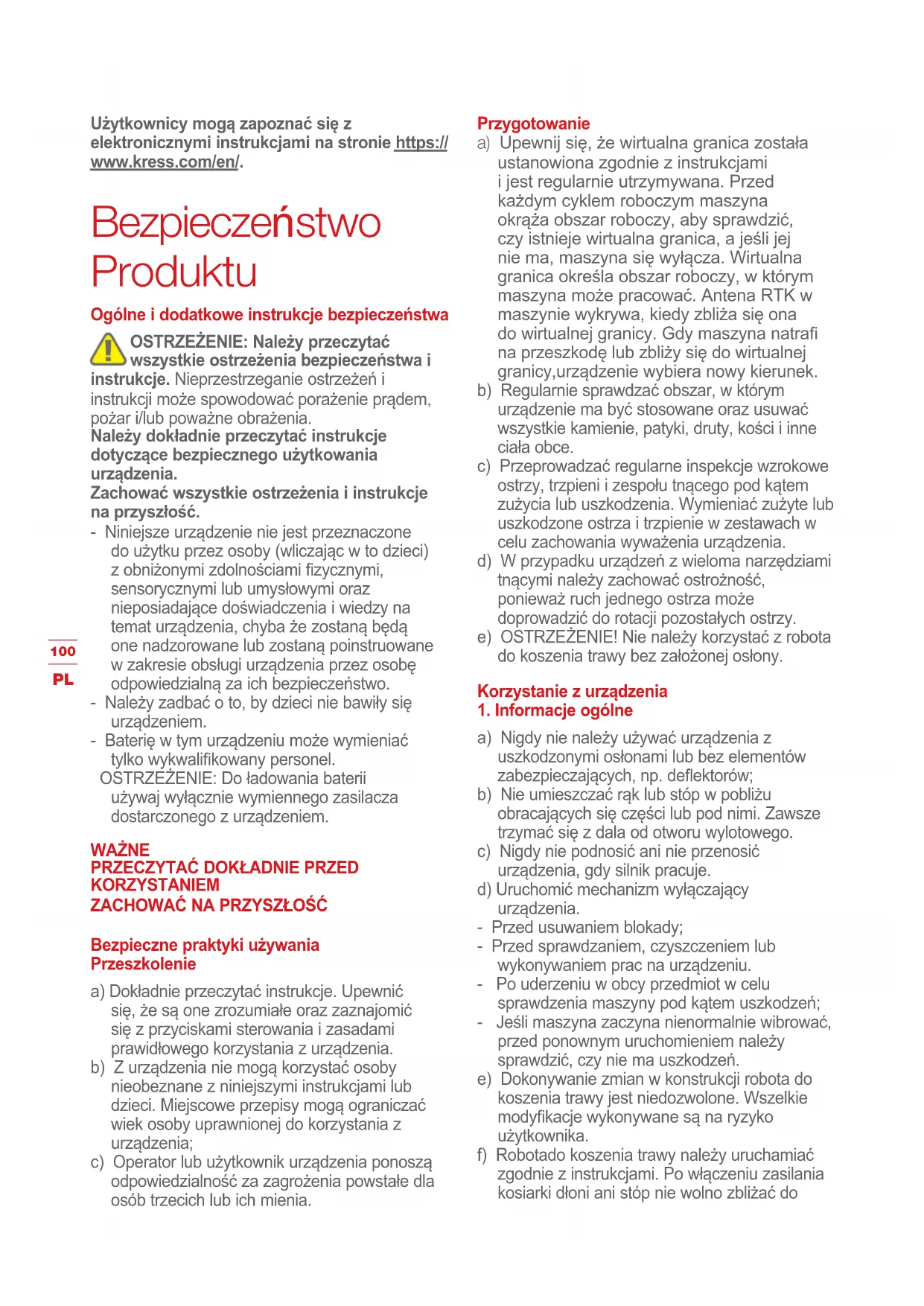

Użytkownicy mogą zapoznać się z elektronicznymi instrukcjami na stronie https://www.kress.com/en/.
Bezpieczeństwo Produktu
Ogólne i dodatkowe instrukcje bezpieczeństwa
OSTRZEŻENIE: Należy przeczytać wszystkie ostrzeżenia bezpieczeństwa i
instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.
Należy dokładnie przeczytać instrukcje dotyczące bezpiecznego użytkowania urządzenia.
Zachować wszystkie ostrzeżenia i instrukcje na przyszłość.
- Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (wliczając w to dzieci) z obniżonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi oraz nieposiadające doświadczenia i wiedzy na temat urządzenia, chyba że zostaną będą one nadzorowane lub zostaną poinstruowane w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
- Należy zadbać o to, by dzieci nie bawiły się urządzeniem.
- Baterię w tym urządzeniu może wymieniać tylko wykwalifikowany personel.
OSTRZEŻENIE: Do ładowania baterii używaj wyłącznie wymiennego zasilacza dostarczonego z urządzeniem.
WAŻNE PRZECZYTAĆ DOKŁADNIE PRZED KORZYSTANIEM ZACHOWAĆ NA PRZYSZŁOŚĆ
Bezpieczne praktyki używania Przeszkolenie
a) Dokładnie przeczytać instrukcje. Upewnić się, że są one zrozumiałe oraz zaznajomić się z przyciskami sterowania i zasadami prawidłowego korzystania z urządzenia.
b) Z urządzenia nie mogą korzystać osoby nieobeznane z niniejszymi instrukcjami lub dzieci. Miejscowe przepisy mogą ograniczać wiek osoby uprawnionej do korzystania z urządzenia;
c) Operator lub użytkownik urządzenia ponoszą odpowiedzialność za zagrożenia powstałe dla osób trzecich lub ich mienia.
Przygotowanie
a) Upewnij się, że wirtualna granica została ustanowiona zgodnie z instrukcjami i jest regularnie utrzymywana. Przed każdym cyklem roboczym maszyna okrąża obszar roboczy, aby sprawdzić, czy istnieje wirtualna granica, a jeśli jej nie ma, maszyna się wyłącza. Wirtualna granica określa obszar roboczy, w którym maszyna może pracować. Antena RTK w maszynie wykrywa, kiedy zbliża się ona do wirtualnej granicy. Gdy maszyna natrafi na przeszkodę lub zbliży się do wirtualnej granicy, urządzenie wybiera nowy kierunek.
b) Regularnie sprawdzać obszar, w którym urządzenie ma być stosowane oraz usuwać wszystkie kamienie, patyki, druty, kości i inne ciała obce.
c) Przeprowadzać regularne inspekcje wzrokowe ostrzy, trzpieni i zespołu tnącego pod kątem zużycia lub uszkodzenia. Wymieniać zużyte lub uszkodzone ostrza i trzpienie w zestawach w celu zachowania wyważenia urządzenia.
d) W przypadku urządzeń z wieloma narzędziami tnącymi należy zachować ostrożność, ponieważ ruch jednego ostrza może doprowadzić do rotacji pozostałych ostrzy.
e) OSTRZEŻENIE! Nie należy korzystać z robota do koszenia trawy bez założonej osłony.
Korzystanie z urządzenia
1. Informacje ogólne
a) Nigdy nie należy używać urządzenia z uszkodzonymi osłonami lub bez elementów zabezpieczających, np. deflektorów;
b) Nie umieszczać rąk lub stóp w pobliżu obracających się części lub pod nimi. Zawsze trzymać się z dala od otworu wylotowego.
c) Nigdy nie podnosić ani nie przenosić urządzenia, gdy silnik pracuje.
d) Uruchomić mechanizm wyłączający urządzenia.
- Przed usuwaniem blokady;
- Przed sprawdzaniem, czyszczeniem lub wykonywaniem prac na urządzeniu.
- Po uderzeniu w obcy przedmiot w celu sprawdzenia maszyny pod kątem uszkodzeń;
- Jeśli maszyna zaczyna nienormalnie wibrować, przed ponownym uruchomieniem należy sprawdzić, czy nie ma uszkodzeń.
e) Dokonywanie zmian w konstrukcji robota do koszenia trawy jest niedozwolone. Wszelkie modyfikacje wykonywane są na ryzyko użytkownika.
f) Robotado koszenia trawy należy uruchamiać zgodnie z instrukcjami. Po włączeniu zasilania kosiarki dłoni ani stóp nie wolno zbliżać do
obrotowych noży. Nigdy nie należy umieszczać rąk lub nóg pod robotem.
g) Kosiarki automatycznej, w której włączono zasilanie, nie wolno podnosić ani przenosić w inne miejsce.
h) Nie dopuszczać do korzystania z robota osób, które nie są obeznane ze sposobem jej pracy i zachowania.
i) Nie umieszczać żadnych przedmiotów na robocie lub stacji ładowania.
j) Nie korzystać z robota do koszenia trawy w przypadku wadliwej tarczy tnącej lub korpusu. Nie należy również korzystać z robota w przypadku wadliwych ostrzy, śrub, nakrętek lub przewodów.
k) Gdy robot nie będzie używany, należy zawsze wyłączać go przy użyciu głównego włącznika. Kosiarkę automatyczną można uruchomić wyłącznie po włączeniu zasilania i wpisaniu poprawnego kodu PIN.
I) Zabrania się zbliżania kończyn (ręce oraz nogi) do łopatek wirujących. Nigdy nie wkładać rąk lub stóp pod pracującą lub włączoną kosiarkę.
m) Unikać używania urządzenia i wyposażenia dodatkowego w złych warunkach pogodowych, zwłaszcza gdy istnieje ryzyko wyładowań atmosferycznych.
n) Nie dotykać poruszających się części, zanim nie zatrzymają się całkowicie.
o) W przypadku urządzeń wykorzystywanych w miejscach publicznych, oznaczenia ostrzegawcze powinny być ustawiane wokół obszaru pracy maszyny. Powinny one zawierać następujący tekst:
Ostrzeżenie! Automatyczna kosiarka! Nie podchodzić do maszyny! Pilnować dzieci!
p) Aby uniknąć ryzyka urazu, proszę zatrzymać kosiarkę i wynieść ją na inny trawnik do skoszenia. Nigdy nie przeciągaj ani nie ciągnij kosiarki podczas pracy, gdy zmieniasz trawnik do koszenia.
2. Ponadto, gdy narzędzie pracuje w trybie automatycznym
a) Nie należy zostawiać pracującego urządzenia bez nadzoru wiedząc, że w pobliżu znajdują się zwierzęta domowe, dzieci lub inne osoby.
b) Ustaw smartfon w taki sposób, by po upływie 30 sekund następowała automatyczna blokada ekranu, co uniemożliwi korzystanie z aplikacji przez niepowołane osoby.

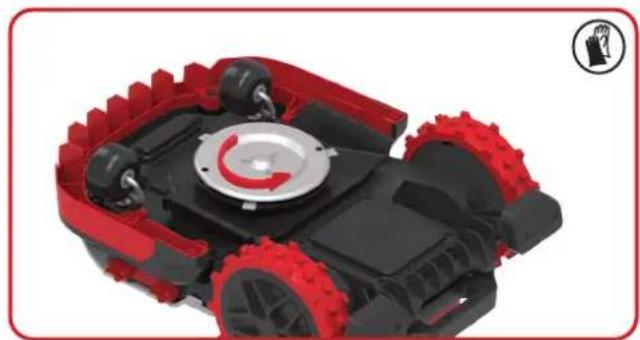

Konserwacja i przechowywanie
OSTRZEŻENIE! Przed odwróceniem kosiarki do góry kołami należy wyłączyć
zasilanie.
Podczas prac związanych z podwoziem kosiarki, na przykład czyszczenia lub wymiany noży, zasilanie musi być wyłączone.
a) Wszystkie nakrętki, trzpienie i śruby muszą być dokręcone, aby upewnić się, że urządzenie jest w bezpiecznym stanie.
b) Sprawdzać stan robota do koszenia trawy co tydzień i wymieniać zużyte lub uszkodzone części w celu zachowania bezpieczeństwa.
c) Należy w szczególności sprawdzać ostrza i tarczę tnącą pod kątem uszkodzeń. W razie konieczności wszystkie ostrza i śruby należy wymieniać w tym samym czasie, aby zachować wyważenie części obrotowych.
d) Upewnić się, iż użyto właściwego rodzaju zamiennych części tnących.
e) Upewnić się, że akumulatory są ładowane przy użyciu odpowiedniej ładowarki zaleconej przez producenta. Nieprawidłowe zastosowanie może spowodować porażenie prądem, przegrzanie lub wyciek płynu korozyjnego z akumulatora.
f) W przypadku wycieku elektrolitu z akumulatora należy przepłukać miejsce wodą/środkiem neutralizującym, a w przypadku, gdy elektrolit wejdzie w kontakt z oczami, itp., należy zasięgnąć pomocy lekarskiej.
g) Urządzenie powinno być serwisowane zgodnie z instrukcjami producenta.
Zalecenie
Urządzenie oraz wyposażenie dodatkowe podłączać wyłącznie do układu elektrycznego wyposażonego w ochronę za pomocą wyłącznika różnicowopрядowego, z prądem zadziałania nie większym niż 30 mA.
Ryzyko

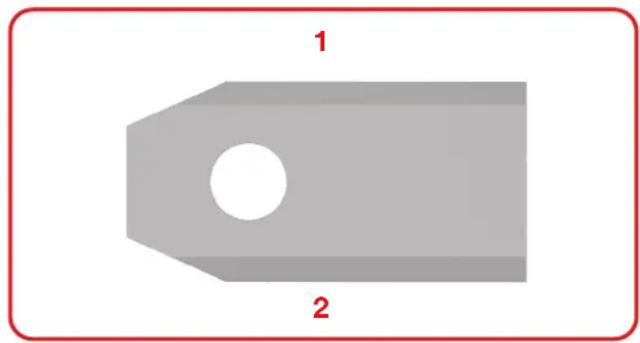

Podczas wymiany ostrzy używać rękawic ochronnych.
Transport
Do transportu robota do koszenia trawy na duże odległości należy zastosować oryginalne opakowanie.
W celu bezpiecznego przeniesienia z miejsca pracy lub w jego obrębie:
a) Nacisnąć przycisk STOP w celu zatrzymania robota.
4-cyfrowy kod PIN jest wybierany podczas pierwszego uruchomienia robota.
b) Zawsze wyłącać robota do koszenia trawy, gdy ma być przenoszony.
c) Robota należy przenosić trzymając za uchwyt znajdujący się pod tylną częścią robota.
Robota należy przenosić trzymając tarczę tnącą z dala od ciała.
Wymagania dotyczące narażenia na RF
Aby spełnić wymagania dotyczące narażenia na RF, należy zachować odległość min. 200mm lub więcej między urządzeniem i osobami podczas pracy maszyny.
Dla zapewnienia zgodności, nie zaleca się pracy w odległości mniejszej niż wskazana powyżej. Antena stosowana w tym przekaźniku nie może być ustawiona równocześnie z żadną inną anteną lub przekaźnikiem.
Jest to urządzenie klasy III i może być zasilane wyłącznie bezpiecznym bardzo niskim napięciem, odpowiadającym oznaczeniu na urządzeniu.
Ostrzeżenia bezpieczeństwa dotyczące akumulatorka wewnątrz urządzenia.
a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora.
b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.
c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.
d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne.
e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwrócić się o pomoc medyczną.
f) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym.
g) Akumulatory należy ładować tylko w ładowarkach, które poleci producent Kress. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów
istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.
h) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.
i) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci.
j) Zachowaj oryginalne instrukcje produktu do wglądu.
k) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami.
I) Nie mieszaj w urządzeniu baterii o różnej produkcji, pojemności, rozmiarze lub typie.
m) Akumulatora nie należy zbliżać do źródeł promieniowania mikrofalowego ani narażać na wysokie ciśnienie.
n) Ostrzeżenie! Nie próbuj ładować baterii nieładowalnych.
Wymagania dla produktu bezprzewodowego według instrukcji
a) Działanie tego urządzenia podlega następującym dwóm warunkom:
(1) To urządzenie nie może wytwarzać szkodliwych zakłóceń i
(2) to urządzenie musi być odporne na odbierane zakłócenia, łączenie z tymi, które powodują niepożądane działanie.
b) Ostrożnie: Zmiany lub modyfikacje w tym urządzeniu, które nie są jawnie zaaprobowane przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienie użytkownika do używania sprzętu.
c) WSKAZÓWKA: Ten sprzęt wytwarza, wykorzystuje i może promieniować energię o częstotliwości radiowej, i - o ile nie jest zainstalowane i używane zgodnie z instrukcją - może powodować szkodliwe zakłócenia w łączności radiowej. Jednakże, nie ma gwarancji, że w konkretnej instalacji zakłócenia nie wystąpią. Jeżeli ten sprzęt powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można ustalić wyłączając i włączając go, zachęca się użytkownika do próby skorygowania problemu przez jeden z następujących środków:
- Reorientacja lub relokacja anteny odbiorczej.
- Zwiększenie odstępu między sprzętem i odbiornikiem.
- Podłączenie sprzętu do gniazdka w innym obwodzie niż ten, z którym połączony jest odbiornik.
- W kwestii pomocy skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowym/TV.
Symbole
OSTRZEŻENIE – robot do koszenia trawy może być niebezpieczny w przypadku niewłaściwego użytkowania. Przed przystąpieniem do użytkowania robota do koszenia trawy należy dokładnie przeczytać i zrozumieć tekst Instrukcji obsługi.
OSTRZEŻENIE - Zachować bezpieczną odległość od urządzenia podczas jego pracy.
OSTRZEŻENIE –Przed przystąpieniem do prac na urządzeniu lub jego podnoszeniem należy je wyłączyć.
OSTRZEŻENIE –Nie jeździć na urządzeniu.
Urządzenie klasy III
Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.
Bateria litowo-jonowa. Ten produkt oznaczono symbolem nakazującym „segregację” baterii i akumulatorów. Produkt zostanie poddany recyclingowi lub rozmontowany, aby zmniejszyć jego wpływ na środowisko. Akumulatory mogą być niebezpieczne dla środowiska i dla zdrowia ludzkiego, ponieważ zawierają niebezpieczne substancje.
Nie spalać.
W przypadku niewłaściwej obsługi akumulator może przedostać się do obiegu wody, co może spowodować uszkodzenie ekosystemu. Nie wyrzucaj zużytych baterii jako nieposortowanych odpadów komunalnych.

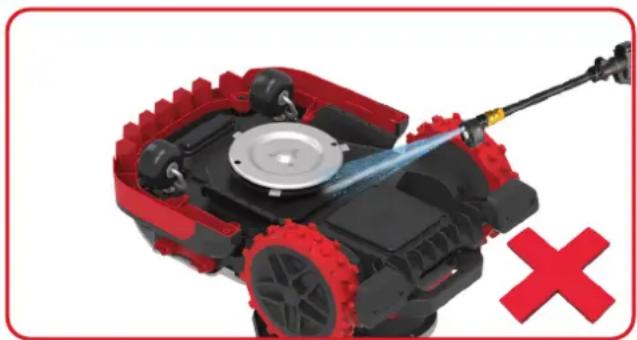

Nie myć maszyny myjką ciśnieniową.
Przeczytaj instrukcję obsługi
Wyjmowana jednostka zasilająca

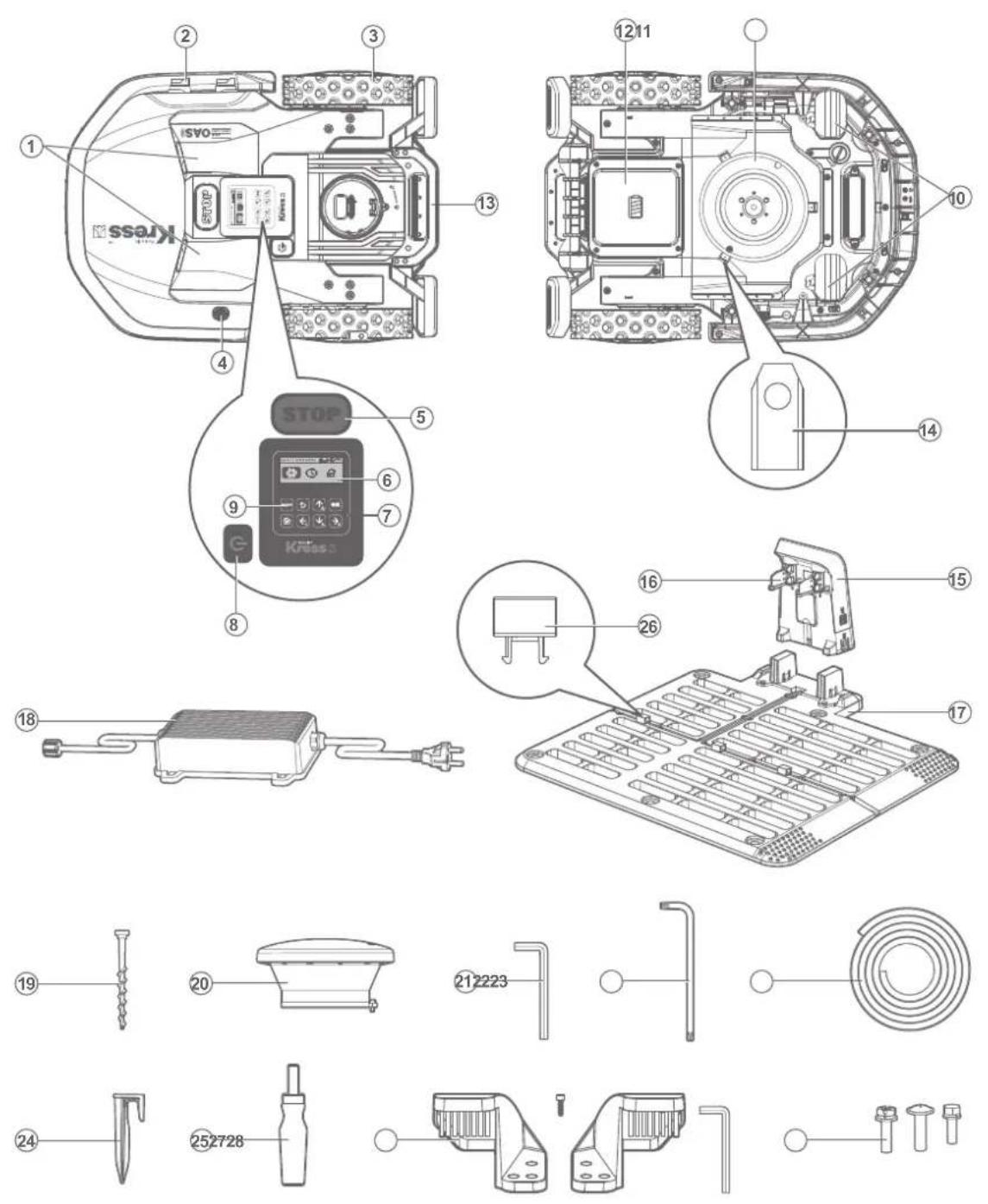

Lista części
- Czujnik ultradźwiękowy 15. Stos ładowania
- Taśma ładowania 16. Wtyki
- Tylne koło napędowe 17. Stacja ładowania
- Czujnik deszczu 18. Zasilacz sieciowy
- Przycisk zatrzymania 19. Śruby mocujące stacji ładowania
- Wyświetlacz 20. Antena RTK
- Klawiatura 21. Klucz imbusowy
- Przyciski wyłączenie / wyłączenie 22. Klucz do anteny RTK
- Przycisk uruchomienie 23. Pasek magnetyczny
- Przednie koło 24. Zszywki
- Dysk ślizgowy 25. Śrubokręt sześciokątny
- Akumulator ^* 26. Klamra
-
Rączka 27. Zestaw szczotek do kół
-
Ostrze tnące 28. Zapasowe śruby do zestawu dysków ślizgowych
*Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.
Dane techniczne
Typ KR230E (100-299 - oznaczenie maszyn zgodnych z robotem do koszenia trawy)
| KR230E | |
| Napięcie znamionowe | 20 V == Max.** |
| Prędkość na biegu jałowym | 2900 /min |
| Powierzchnia koszenia | 8000 m2 |
| Średnica koszenia | 22 cm |
| Wysokość koszenia | 30-60 mm |
| Pozycje wysokości koszenia | 31 |
| Typ akumulatora | Litowo-jonowa |
| Model akumulatora | KA3010 |
| Czas ładowania ok. | 75 min |
| Model ładowarki | KA3717 / KA3817 |
| Moc znamionowa ładowarki | Wejściowa: 100-240 V~50/60 Hz, 230 W,Wyjściowa: 28 V, 7.0 A |
| Masa urządzenia | 14.4 kg |
| Stopień ochrony | III |
| APP | Y |
| Maksymalne nachylenie terenu na obszarze roboczym | 40% |
** Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 20V. Napięcie nominalne wynosi 18V.
Dane techniczne anteny
| Napięcie znamionowe 5V±2% | |||
| Temperatura pracy -40°C~85°C | |||
| Temperatura przechowywania | -40°C~85°C | ||
| Pasmo Tx(Mhz) Rx(Mhz) | Moc wyjściowa fal radiowych (Maks.) | ||
| GSM900(B8) 880-915 925-960 33dBm | |||
| DCS1800(B3) 1710-1785 1805-1880 30dBm | |||
| WCDMA B1 1920-1980 2110-2170 24dBm | |||
| WCDMA B8 | 880-915 925-960 24dBm | ||
| LTE-FDD B1 | 1920-1980 2110-2170 23dBm | ||
| LTE-FDD B3 | 1710-1785 1805-1880 23dBm | ||
| LTE-FDD B7 | 2500-2570 2620-2690 23dBm | ||
| LTE-FDD B8 | 880-915 925-960 23dBm | ||
| LTE-FDD B20 | 832-862 791-821 23dBm | ||
| LTE-FDD B28 | 703-748 758-803 23dBm | ||
| LTE-TDD B38 2570-2620 2570-2620 23dBm | |||
| LTE-TDD B40 2300-2400 2300-2400 23dBm | |||
Dane techniczne dla 4G-GPS
| Moduł 4G -GNSS | Pasmo GNSS GPS L1 | 1575.42+/-1.023 |
| Pasmo Galileo E1 | 1575.42+/-1.023 | |
| Pasmo BDS E11 | 1561.098+/-2.046 | |
| Pasmo GLONASS G1 | 1579.5~1605.8 |
Hałas dane
| KR230E | |
| Poziom ciśnienia akustycznego | L_pA = 57.71 dB (A), K_pA = 3 dB(A) |
| Poziom mocy akustycznej | L_wA = 65.71 dB (A), K_wA = 3.21 dB(A) |
| Należy stosować ochronę uszu w przypadku, gdy ciśnienie akustyczne przekracza wartość 80dB(A) | |
Nie da się uniknąć pewnego hałasu wydawanego przez urządzenie. Przeprowadzanie hałaśliwych prac musi być objęte licencją i ograniczone w niektórych okresach. Należy zachować przerwy na odpoczynek oraz może zajść konieczność ograniczenia godzin pracy do minimum. W celu zapewnienia ochrony osobistej oraz ochrony osób pracujących w pobliżu, należy zastosować odpowiednią ochronę uszu.
Akcesoria
| KR230E | |
| Śruby do mocowania tarczy 6 | |
| Śruby do mocowania ostrzy 9 | |
| Stacja ładowania 1 | |
| Śruby mocujące stacji ładowania 6 | |
| Klucz imbusowy 1 | |
| Klucz do anteny RTK 1 | |
| Pasek magnetyczny 1 | |
| Miernik 2 | |
| Ostrzy 9 | |
| Antena RTK 1 | |
| Zszywki 16 | |
| Śrubokręt sześciokątny 1 | |
| Lewa szczotka koła 1 | |
| Prawa szczotka koła 1 | |
| Śruby do szczotek kół | 6 |
| Klucz sześciokątny do szczotek kół | 1 |
| Śruby do ślizgającego się dysku | 6 |
| Śruby do mocowania łożyska | 2 |
| Akumulator (KA3010) | 1 |
| Ładowarka (KA3717 / KA3817) | 1 |
Zalecamy nabywanie oryginalnych akcesoriów podanych powyżej z tego samego sklepu, w którym dokonano zakupu narzędzia. Dalsze szczegóły można znaleźć an opakowaniu akcesoriów. Pracownicy sklepu mogą służyć pomocą i radą.
Użycie zgodne z przeznaczeniem
Niniejszy produkt przeznaczony jest do koszenia trawy w prywatnym zakresie. Jest przeznaczony do częstogo koszenia, zapewniając zdrowszy i lepiej wyglądający trawnik niż kiedykolwiek wcześniej. W zależności od wielkości trawnika, robota Mission™ RTK ^n można zaprogramować tak, aby pracował o dowolnej godzinie lub z dowolną częstotliwością. Urządzenie nie jest przeznaczone do prac wykopowych, zamiatania lub odgarniania śniegu.
Konserwacja
Robot Mission™ RTK ^n musi być okresowo sprawdzany. Robot Mission™ RTK ^n pracuje ciężko i po pewnym czasie wymaga dokładnego czyszczenia, jak również wymiany części, które mogą ulec zużyciu. Zabrania się eksploatacji Mission™ RTK ^n jeżeli wyłącznik On/off jest uszkodzony.
Przed przystąpieniem do konserwacji lub prac serwisowych należy wyłączyć urządzenie.
W tej części chcemy pokazać, w jaki sposób zadbać o swojego robota Mission™ RTK ^n .
1
Zachowanie ostrości
OSTRZEŻENIE: Przed przystąpieniem do regulacji lub wymiany ostrzy należy wyłączyć robota Mission™ RTK ^n oraz należy włożyć rękawice ochronne.
OSTRZEŻENIE: OSTRZEŻENIE! Przy wymianie ostrzy na nowe, należy wymienić WSZYSTKIE ostrza. Do mocowania ostrzy zawsze używać nowych śrub. Ważne do wnienia ostrości i wyważenia tarczy tnącej. Jeśli nie zostaną użyte nowe śruby, może to owadzić do poważnych obrażeń.
Proszę używać KA0011 lub KA0018 przy wymianie ostrzy w Mission™ RTK ^n .
Robot Mission™ RTK ^n nie kosi trawy tak, jak inne kosiarki. Jego ostrza tnące są bardzo ostre na wszystkich 2 krawędziach i obracają się w obu kierunkach w celu uzyskania maksymalnej wydajności tnącej. Przeprojektowany profil ostrza lepiej zapobiega wciąganiu ścinków trawy w szczelinę między tarczą a ostrzem. Dzięki zastosowaniu nowych materiałów żywotność każdego ostrza tnącego będzie dłuższa niż w przypadku ostrzy innych marek, gdy zaprogramuje się je do codziennego koszenia. Należy zawsze sprawdzać ostrza pod kątem złamań lub uszkodzeń oraz wymienić je w razie potrzeby. W momencie stępienia i zużycia ostrzy tnących powinny one zostać wymienione na ostrza zapasowe dostarczone wraz z robotem Mission™ RTK ^n . Zapasowe ostrza można nabyć również u najbliższego sprzedawcy sprzętu Kress.
Zwykle ostrza w Twoim Mission™ RTK ^n muszą być wymieniane co tydzień, możesz dostosować częstotliwość wymiany ostrzy w zależności od jakości cięcia trawnika. Tak więc wymieniając ostrza należy upewnić się, by były one wymienione wszystkie w tym samym czasie. Można wymienić je przy użyciu jednego z zapasowych zestawów ostrzy oraz dodatkowych śrub do ich mocowania, dostarczonych wraz z robotem Mission™ RTK ^n .
Uwaga: Zaleca się używanie wkrętaka magnetycznego do instalacji lub demontażu ostrzy.
Przed przystąpieniem do wymiany ostrzy w robocie Mission™ RTK ^n należy wyłączyć zasilanie i włożyć rękawice ochronne. Następnie należy wykonać następujące kroki:
-
Delikatnie odwrócić robota Mission™ RTK ^n do góry dnem.
-
Zdjąć pokrywę akumulatora i wyjąć akumulator.
-
Obróć dysk ślizgowy, aby wyrównać otwór na dysku ślizgowym i śrubę na ostrzu.
-
Wykręć śrubę mocującą ostrze przez otwór za pomocą śrubokręta i usuń ostrze.
-
Mocno przykręć nowe ostrze i nową śrubę mocującą ostrze.
-
Powtórz krok 3 do kroku 5, aż wszystkie ostrza będą wymienione.
-
Ponownie włożyć akumulator i pokrywę. Ważne: Po przykręceniu ostrza do tarczy ostrzy upewnić się, że ostrze obraca się swobodnie. Uwaga: Możesz również zdjąć dysk ślizgowy i tarczę tnącą, aby wymienić ostrze.

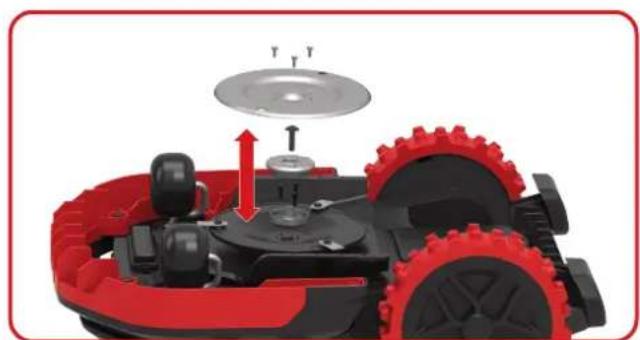

B. Wymiana dysku ślizgowego
Jeśli dysk ślizgowy nie działa prawidłowo, możesz go wymienić. Zazwyczaj śruby dysku ślizgowego należy sprawdzać i dokręcać co miesiąc, częstotliwość można dostosować w zależności od stanu trawnika.
Zaleca się, aby nie używać wkrętarki elektrycznej do montażu lub demontażu, aby uniknąć kontuzji rąk. Zaleca się używanie dysku ślizgowego na płaskich powierzchniach. Jeśli w obszarze roboczym znajdują się kamienie, prosimy usunąć je wcześniej lub zdjąć dysk ślizgowy.
Przed przystąpieniem do wymiany dysku ślizgowego w urządzeniu Mission™ RTK ^n wyłącz zasilanie, założ rękawice ochronne i wykonaj następujące kroki:
-
Delikatnie odwrócić robota Mission™ RTK ^n do góry dnem.
-
Zdjąć pokrywę akumulatora i wyjąć akumulator.
-
Odkręć śruby mocujące dysk ślizgowy i zdejmij dysk ślizgowy. Następnie odkręć śruby mocujące łożyska oraz wyjmij 2 łożyska.
-
Zamontuj nowe łożyska i nowy dysk ślizgowy, używając nowych śrub.
-
Ponownie zamontuj baterię i pokrywę baterii.
Zachowanie czystości
OSTRZEŻENIE: Przed przystąpieniem do czyszczenia należy wyłączyć robot Mission™ RTK ^n . Przed wyczyszczeniem tarczy tnącej włożyć rękawice ochronne i nie używać wody bieżącej.
OSTRZEŻENIE! TWÓJ robot Mission™ RTK ^n można czyścić tylko za pomocą węża! NIE używaj myjki ciśnieniowej na Mission™ RTK ^n . Woda pod wysokim ciśnieniem może dostaćło wnętrza uszczelnienia i uszkodzić części elektroniczne i mechaniczne.
A. Czyszczenie korpusu
Robot Mission™ RTK ^n będzie miał dużo lepszą i większą żywotność, jeśli będzie czyszczony regularnie. Ponieważ robot Mission™ RTK ^n jest urządzeniem elektrycznym, należy zachować uwagę podczas jego czyszczenia. Wspomaganie czyszczenia wodą węża. Najlepiej użyć butelki spryskiwacza wypełnionej wodą. Korpus urządzenia należy czyścić przy użyciu miękkiej szczotki lub czystej szmatki oraz należy unikać używania rozpuszczalników lub środków do nadawania połysku. Należy też pamiętać o usunięciu wszystkich nagromadzonych resztek trawy i zanieczyszczeń.
B. Czyszczenie spodniej części
Należy pamiętać o wyłączeniu robota Mission™ RTK ^n oraz o włożeniu rękawic ochronnych przed dotknięciem tarczy tnącej. Najpierw należy odwrócić robota Mission™ RTK ^n dnem do góry w celu uzyskania dostępu do spodniej części. Tutaj zobaczysz dysk ślizgowy, dysk tnący, podwozie, przednie koło oraz koła napędowe. Wyczyścić wszystko dokładnie przy użyciu miękkiej szczotki lub wilgotnej szmatki. Wspomaganie czyszczenia wodą węża.
Obróć dysk ślizgowy i dysk tnący, aby upewnić się, że obracają się swobodnie. Upewnić się, że ostrza obracają się swobodnie wokół śrub mocujących. Usunąć wszelkie przeszkody.
WAŻNE: Usuń wszelkie zablokowane zanieczyszczenia, aby nie spowodowały pęknięcia w systemie tnącym. Nawet najmniejsze pęknięcie może zmniejszyć wydajność koszenia robota Mission™ RTK ^n .
C. Czyszczenie styków i taśm ładowania
Wyczyścić wtyk znajdujący się na stacji ładowania oraz taśmę ładowania umieszczoną na robocie Mission™ RTK ^n przy użyciu szmatki. Regularnie usuwać wszelkie nagromadzone ścinki trawy i zanieczyszczenia wokół wtyków oraz taśm ładowania w celu zapewnienia każdorazowego skutecznego ładowania robota Mission™ RTK ^n .
D. Wymień szczotki kół
Gdy szczotki kół są zdeformowane i nie działają prawidłowo, niezwłocznie zakup nową parę do wymiany.
3
Żywotność akumulatora
Sercem robota do koszenia trawy Mission™ RTK ^n jest akumulator litowo-jonowy 20 v. W celu zapewnienia odpowiednich warunków przechowywania akumulatora należy upewnić się, że jest on w pełni naładowany i trzymany w chłodnym, suchym miejscu (-20°C\~+60°C).
UWAGA: Zalecana temperatura robocza urządzenia Mission™ RTK ^n jest w zakresie 0°C - 55°C. Żywotność robota do koszenia trawy Mission™ RTK ^n zależy od różnych czynników, takich jak:
- Długość sezonu koszenia w danym regionie.
- Liczba godzin jaką robot Mission ^TM RTK _n kosi w ciągu dnia
- Konserwacja akumulatora podczas magazynowania.

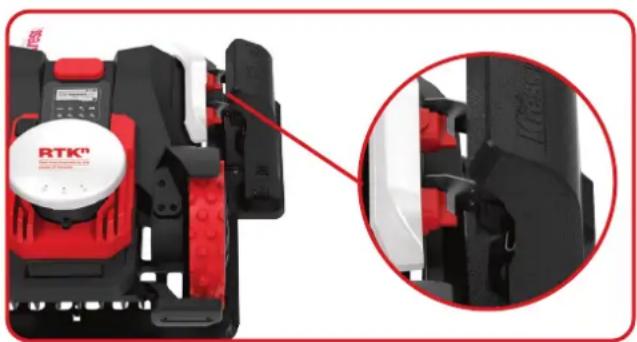

Mission™ RTK ^n można ładować ręcznie.
- Podłączyć stację ładowania do odpowiedniego źródła zasilania. Kontrolka ładowania stacji będzie świecić w zielonym kolorze.
- Ręcznie zadokować robota Mission™ RTK ^n w stacji ładowania w momencie, gdy robot Mission™ RTK ^n jest wyłączony.
- Zielone światło migoczące na stacji ładowania. Robot Mission™ RTK ^n rozpocznie ładowanie.
Przechowywanie w okresie zimowym
Żywotność robota Mission™ RTK ^n będzie dłuższa oraz będzie on w lepszym stanie, jeśli będzie przechowywany w okresie zimowym. Mimo, iż ciężko się w tym pogodzić, zalecamy przechowywanie robota Mission™ RTK ^n w szopie lub garażu podczas zimy.
Przed przygotowaniem robota Mission™ RTK ^n do zimowej hibernacji zalecamy:
- Naładować akumulator do pełna
- Wyłączyć zasilanie
- Dokładnie wyczyścić robota Mission ^TM RTK ^n
W celu maksymalizacji żywotności akumulatora zaleca się jego pełne naładowanie przed przystąpieniem do przechowywania na okres zimy.
OSTRZEŻENIE: Dolną stronę robota Mission™ RTK ^n chronić przed kontaktem z wodą. ZABRANIA SIĘ składowania robota Mission™ RTK ^n , odwróconego dolną osłoną w górę na zewnątrz ponieważ występuje ryzyko przedostania się wody do wewnątrz urządzenia.
UWAGA: Po przywróceniu robota Mission™ RTK ^n do pracy po okresie zimowym należy upewnić się, że taśmy ładowania i wtyki są czyste. W celu wyczyszczenia zaleca się zastosowanie drobnoziarnistego płótna szmerglowego. Korzystając z aplikacji, upewnij się, że ustawienie daty i godziny jest poprawne i wyświetl Mission™ RTK ^n z powrotem do tego, co lubi robić: koszenie.
5
Wymiana akumulatora
OSTRZEŻENIE: Przed przystąpieniem do podłączeniem akcesoriów, wykonywaniem ustawień lub napraw należy wyłączyć urządzenie.
Przed przystąpieniem do regulacji lub wymiany ostrzy należy należy wyłączyć robota Mission™ RTK ^n oraz należy włożyć rękawice ochronne.
- Delikatnie obrócić robota Mission™ RTK ^n do góry dnem.

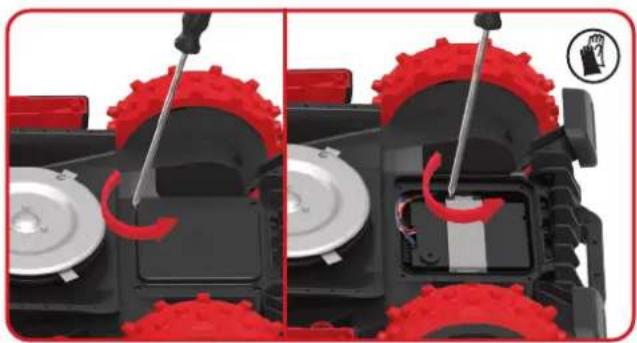

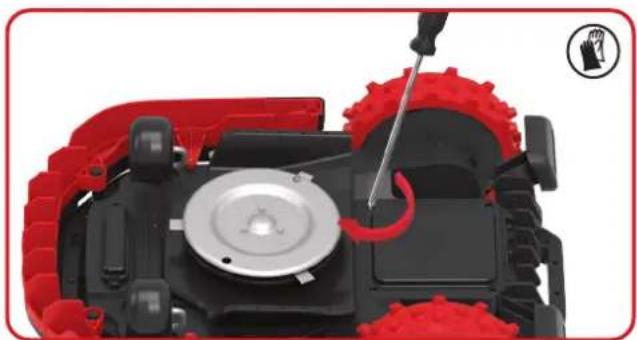

- Odkręcić śruby pokrywy pojemnika akumulatorka. Zdjąć pokrywę pojemnika.
-
Odkręć śruby mocujące osłone. Zdejmij osłone.
-
Odłącz złącze. Wymień starą baterię na nową. Następnie podłącz złącze.
- Ponownie zamontuj osłonę. Ponownie umieścić pokrywę pojemnika na akumulatorek i delikatnie dokręcić śruby.
Rozwiązywanie problemów
Jeśli robot Mission™ RTK ^n nie pracuje w prawidłowy sposób, należy postępować zgodnie z poniższą instrukcją rozwiązywania problemów. Jeśli usterka będzie się utrzymywać, należy skontaktować się ze sprzedawcą.
| Objaw Przyczyna Rozwiązanie | ||
| LED na podstawie ładującej nie włącza się. | Brak zasilania. | Sprawdź, czy podstawa ładująca jest prawidłowo podłączona do ładowarki, a ładowarka jest podłączona do odpowiedniego źródła zasilania. |
| MissionTM RTKn nie może prawidłowo zadokować do podstawy ładującej. | Pasek magnetyczny jest umieszczony w niewłaściwym kierunku. | Sprawdź, czy pasek magnetyczny nie jest umieszczony w niewłaściwym kierunku. Po prawidłowym umieszczeniu zielony pasek paska magnetycznego jest skierowany w kierunku przeciwnym do podstawy ładującej. |
| Urządzenie rozładowuje się, ale nie powraca do podstawy ładującej. | Nie zmapowano wirtualnej podstawy ładującej. | Odbuduj mapę i dodaj wirtualną podstawę ładującą. |
| Długość paska magnetycznego jest mniejsza niż 2,5 m. | Długość paska magnetycznego powinna być dłuższa niż 2,5 m. | |
| Gdy MissionTM RTKn porusza się w dół stoku, przekracza linię graniczną. | Kąt linii granicznej jest bardzo ostry. | Staraj się unikać sytuacji z ostrymi kątami. |
| Po włączeniu MissionTM RTKn przycisk startu jest wciśnięty, ale urządzenie nie działa. | MissionTM RTKn znajduje się poza obszarem roboczym. | Przesuń MissionTM RTKn w obszar roboczy. |
| Słaby sygnał pozycjonowania | Znajdź wolną przestrzeń, poczekaj, aż światło sygnału pozycjonowania zmieni kolor na zielony, a następnie naciśnij przycisk startu. | |
| MissionTM RTKn nie wydaje sygnału alarmowego, gdy znajduje się poza ogrodzeniem geodezyjnym. | Oprogramowanie MissionTM RTKn nie jest najnowsze. | Zaktualizuj oprogramowanie MissionTM RTKn. |
| Urządzenie MissionTM RTKn jest wyłączone. | Włącz MissionTM RTKn. | |
| MissionTM RTKn stanął na środku przeszkody. | Przeszkody wokół MissionTM RTKn są stosunkowo niewielkie, a MissionTM RTKn nie potrafi dać sobie z nimi rady. | Ustaw obszar, w którym MissionTM RTKn może łatwo utknąć, jako obszar zakazany. |
| Czujnik MissionTM RTKn działa nieprawidłowo | Znajdź stronę diagnostyczną MissionTM RTKn w aplikacji i sprawdź status czujnika. | |
| Nie można odczytać dziennika | Format U-disk nie jest zgodny z formatem FAT32. | Przeformatuj U-disk na FAT32. |
| MissionTM RTKn stoi przy ścianie i nie można go uruchomić, a kontrolka pozycjonowania świeci się zawsze na czerwono. | MissionTM RTKn pracuje w zacienionym obszarze zbyt długo, co powoduje uruchomienie zabezpieczenia. | Staraj się nie pozwalać, aby MissionTM RTKn kosiła w miejscach zbyt zacienionych. |
| W okolicy znajduje się zbyt wiele ścian lub drzew, które blokują sygnał pozycjonowania | ||
Zasady ochrony środowiska
Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.
Zalecenia dla narzędzi akumulatorowych:
Szczegóły dotyczące bezpiecznego utylizowania zużytych akumulatorów
Pod koniec okresu eksploatacji urządzenia należy bezpiecznie usunąć akumulator przed wyłączeniem urządzenia. Nie wyrzucaj akumulatorów, ani nie umieszczaj ich w normalnym koszu na śmieci. Nie usuwaj również akumulatora razem z maszyną. Wyjmij zużyty akumulator z urządzenia i zutylizuj go w najbliższym lub najdogodniejszym wyznaczonym punkcie recyklingu. W przypadku wątpliwości skonsultuj się z lokalnym wydziałem ochrony środowiska. Niewłaściwa utylizacja akumulatorów może wpłynąć na cykl wodny, co może stanowić zagrożenie dla ekosystemu. Nie wyrzucaj zużytych akumulatorów jako niesegregowanych odpadów komunalnych.
My, Positec Technology (China) Co., Ltd, niniejszym oświadczamy, że poniższe produkty opisane w niniejszym dokumencie spełniają obowiązujące wymogi bezpieczeństwa określone w Załączniku 1 do Rozporządzenia w sprawie bezpieczeństwa produktów i infrastruktury telekomunikacyjnej (Wymagania bezpieczeństwa dla odpowiednich produktów z możliwością połączenia) z 2023 r. („Wymogi bezpieczeństwa”)
Należy pamiętać, że niniejsze oświadczenie o zgodności, w tym określony w nim okres wsparcia, dotyczy wyłącznie produktów sprzedawanych w Wielkiej Brytanii.
Positec Technology (China) Co., Ltd jest otwarta na uwagi dotyczące możliwych luk w zabezpieczeniach oprogramowania, które to uwagi umożliwia nam podjęcie odpowiednich kroków mających na celu utrzymanie bezpieczeństwa naszych produktów i systemów. Informacje na temat sposobu zgłaszania pytań dotyczących bezpieczeństwa, problemów lub możliwych incydentów do Zespołu ds.
Bezpieczeństwa Produktu można znaleźć tutaj:
Deklaracja zgodności
My niżej podpisani,
Positec Germany GmbH
Postfach 680194, 50704 Cologne, Germany
Niniejszym oświadczamy, że produkt,
Opis Robot do koszenia trawy
Typ KR230E (100-299- oznaczenie maszyn zgodnych z robotem do koszenia trawy) (Rok, miesiąc produkcji oraz numer fabryczny produktu podano na tabliczce umieszczonej na tylnej obudowie kosiarki. Pełny numer fabryczny znajduje się na obudowie kosiarki) z ładowarkę akumulatora KA3717 / KA3817 i bazą ładowania KA0075
Funkcja Koszenie trawy
Jest zgodny z poniższymi dyrektywami,
2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC zmieniona dyrektywą 2005/88/EC, 2014/53/EU
2000/14/EC zmieniona dyrektywą 2005/88/EC
- Procedura oceny zgodności zgodnie z
- Zmierzony poziom mocy akustycznej
- Deklarowany gwarantowany poziom mocy akustycznej
Annex V
65.71 dB (A)
69 dB (A)
Standardy zgodne z,
Dla kosiarki: EN 50636-2-107:2015+A1:2018+A2:2020+A3:2021, EN 60335-1:2012+A11:2014+A13
Dla modułu ultradźwiękowego: EN 55011: 2016+A11:2020
Dla modułu 4G+GPS: EN 301 489-1 V2.2.3, EN 301 489-19 V2.1.1, EN 301 489-52 V1.2.1, EN 301 511
V12.5.1, EN 301 908-1 V13.1.1, EN 301 908-13 V13.1.1, EN 303 413 V1.1.1
Dla ładowarki: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN
61000-3-3:2013+A1:2019+A2:2021, EN IEC 60335-2-29:2021+A1:2021, EN 60335-1:2012+A11:2014+
A13:2017+A1:2019+A2:2019+A14:2019+A15:2021, EN 62233:2008
Dla hałas: EN ISO 3744:1995
Osoba upoważniona do sporządzenia dokumentacji technicznej,
Imię i nazwisko Marcel Filz
Adres Positec Germany GmbH Postfach 680194, 50704 Cologne, Germany
2025/02/11
Allen Ding
Zastępca głównego inżyniera, testowanie i certyfikacja
Positec Technology (China) Co., Ltd.
