Rodzaj produktu	Piec na drewno
Marka	Panadero
Model	Iris
Szerokość	778 mm
Głębokość	450 mm
Waga	110 - 130 kg
Moc nominalna	7,8 kW
Sprawność energetyczna	77 %
Zalecane paliwo	Suche drewno (wilgotność < 20 %) i brykiety z prasowanego drewna
Średnica wylotu spalin	150 - 153 mm
Maksymalna długość polan	60 cm
Przybliżona objętość ogrzewania	250 m³
Odległość bezpieczeństwa od materiałów palnych	60 cm
Temperatura spalin	304 °C
Rodzaj szyby	Witroceramika odporna na 750 °C
Materiał korpusu	Stal o grubości 5 mm
Ruszt	Ruszt żeliwny
Farba	Odporna na 800 °C
Norma	EN 13240:2001 i A2:2004
Gwarancja	5 lat na części (z wyłączeniem szyby, rusztu, wermikulitu, uchwytów)
Konserwacja szyby	Codzienne czyszczenie specjalnym środkiem, nie używać wody
Konserwacja profesjonalna	Zalecana na początku sezonu grzewczego

Często zadawane pytania - Iris PANADERO

Jakiego paliwa używać w piecu Panadero Iris ?

Używaj wyłącznie suchego drewna (wilgotność poniżej 20%) lub brykietów z prasowanego drewna. Nigdy nie używaj węgla, odpadów domowych, plastików ani tłustych produktów.

Jak czyścić szybę pieca ?

Czyść szybę codziennie za pomocą specjalnego środka do czyszczenia pieców. Nigdy nie używaj wody. Nigdy nie czyść pieca podczas pracy.

Jaka odległość bezpieczeństwa musi być zachowana wokół pieca ?

Minimalna odległość od materiałów palnych (mebli, zasłon) wynosi 60 cm. Podłoga musi być niepalna lub zabezpieczona płytą wystającą 15 cm po bokach i 30 cm z przodu.

Co robić w przypadku przegrzania pieca ?

Natychmiast zamknij dopływy powietrza (pierwotny i wtórny), aby zmniejszyć intensywność ognia. Jeśli problem będzie się utrzymywał, skontaktuj się z producentem.

Czy mogę używać węgla w tym piecu ?

Nie, ten piec jest przeznaczony wyłącznie do drewna i brykietów drzewnych. Używanie węgla lub paliw płynnych jest zabronione i niebezpieczne.

Jak prawidłowo rozpalić w piecu ?

Użyj zgniecionego papieru, pastylek rozpałkowych i gałązek. Całkowicie otwórz dopływy powietrza. Gdy ogień dobrze się rozpali, dodaj dwa polana o wadze 1,5-2 kg. Następnie reguluj intensywność za pomocą dopływów powietrza.

Dlaczego przy pierwszym rozpalaniu pojawia się dym ?

To normalne: farba żaroodporna wypala się i przylega do pieca. Dokładnie wietrz pomieszczenie, aż dym zniknie.

Jak regulować dopływy powietrza pierwotnego i wtórnego ?

Suwaki znajdują się pod piecem, w komorze na drewno. Prawy steruje dopływem pierwotnym, lewy dopływem wtórnym. Pociągnięcie do siebie otwiera dopływ powietrza.

Co obejmuje gwarancja na piec Panadero Iris ?

Gwarancja wynosi 5 lat na wadliwe części, z wyłączeniem transportu. Nie obejmuje: szyby, rusztu żeliwnego, wermikulitu i uchwytów.

Jak często należy przeprowadzać konserwację przewodu kominowego ?

Zaleca się wezwać specjalistę przynajmniej raz w roku, na początku sezonu grzewczego, w celu czyszczenia przewodu i sprawdzenia instalacji.

INSTRUKCJA OBSŁUGI Iris PANADERO

Drewno: paliwo ekologiczne

Drewno jest energią odnawialną, która odpowiada na wyzwania energetyczne i ekologiczne XXI wieku. Podczas całego swojego życia drzewo rośnie dzięki światłu słonecznemu, wodzie, solom mineralnym i dwutlenkowi węgla(CO2). W sposób naturalny akumuluje energię i daje nam tlen niezbędny do życia.

Ilość dwutlenku węgła wydzielanego podczas spalania drewna nie jest większa od tej, jaka byłaby wydzielana w trakcie jego rozkładu naturalnego. Dzięki temu mamy do czynienia z energią, która jest w zgodzie z cyklem natury trwającym miliony lat. Spalanie drewna nie zwiększa poziomu CO2 w środowisku, przez co drewno jest paliwem ekologicznym, nie przyczynia się do wzrostu efektu cieplarnianego.

W naszych piecykach drewno spala się całkowicie i nie pozostawia odpadów. Popiół, który pozostaje jest nawozem wysokiej jakości, bogatym w sole mineralne. Kupując piecyk kominkowy opalany drewnem pomagają Państwo dbać o środowisko, korzystają z ekonomicznego ogrzewania i mają możliwość podziwiania piękna płomieni, którego nie zapewni Państwu żaden inny rodzaj ogrzewania.

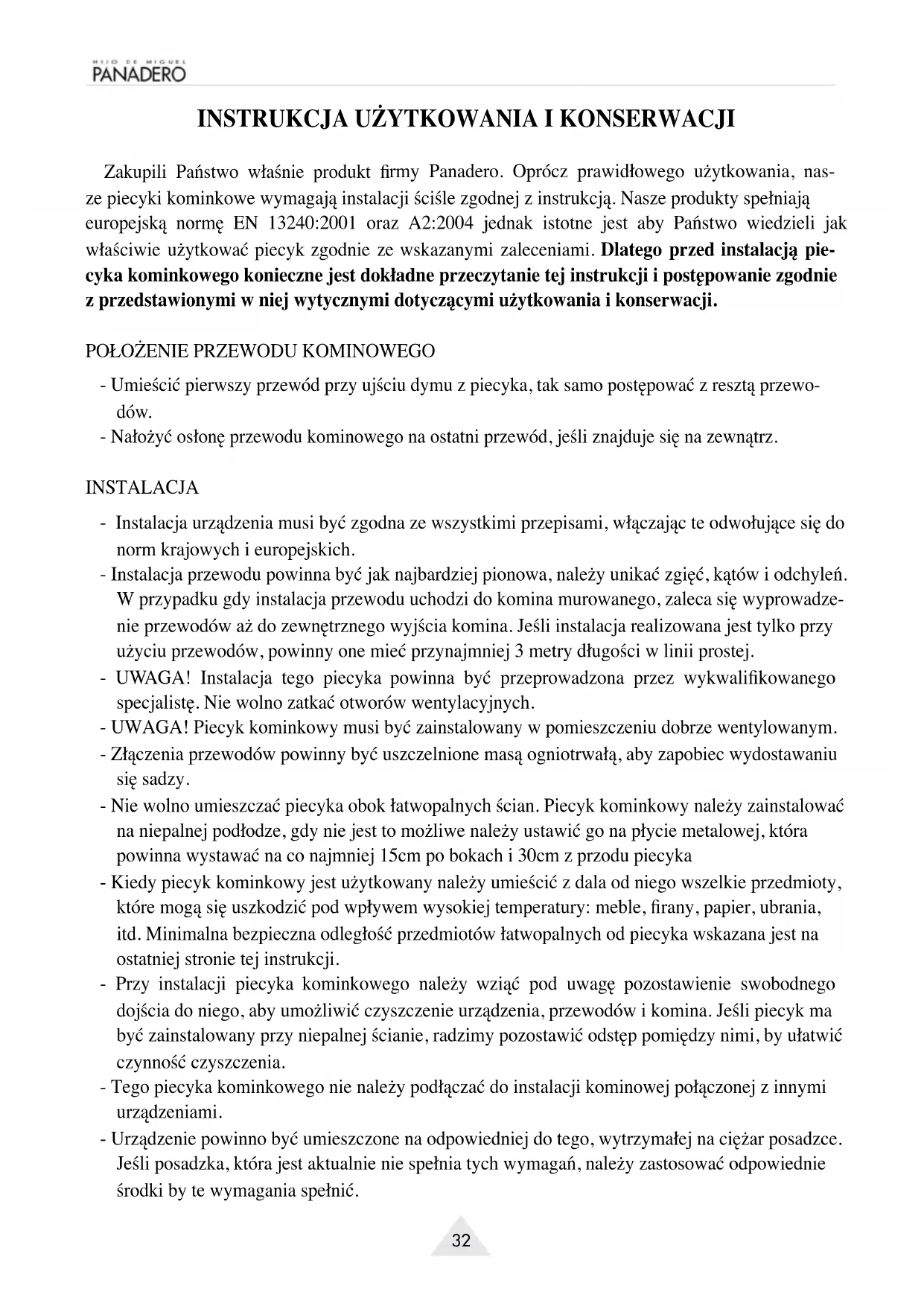

USAGE AND MAINTENANCE INSTRUCTIONS

Zakupili Państwo właśnie produkt firmy Panadero. Oprócz prawidłowego użytkowania, nasze piecyki kominkowe wymagają instalacji ściśle zgodnej z instrukcją. Nasze produkty spełniają europejską normę EN 13240:2001 oraz A2:2004 jednak istotne jest aby Państwo wiedzieli jak właściwie użytkować piecyk zgodnie ze wskazanymi zaleceniami. Dlatego przed instalacją piecyka kominkowego konieczne jest dokładnie przeczytanie tej instrukcji i postępowanie zgodnie z przedstawionymi w niej wytycznymi dotyczącymi użytkowania i konserwacji.

POŁOŻENIE PRZEWODU KOMINOWEGO

- Umieścić pierwszy przewód przy ujściu dymu z piecyka, tak samo postępować z resztą przewodów.

- Nałożyć osłonę przewodu kominowego na ostatni przewód, jeśli znajduje się na zewnątrz.

INSTALACJA

- Instalacja urządzenia musi być zgodna ze wszystkimi przepisami, włączając te odwołujące się do norm krajowych i europejskich.

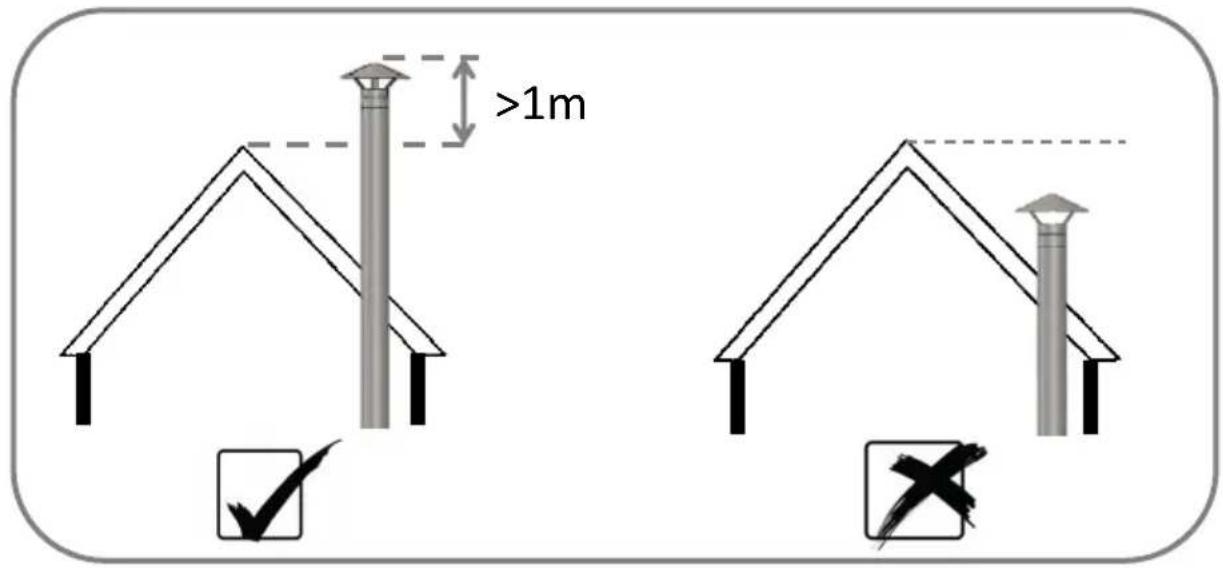

- Instalacja przewodu powinna być jak najbardziej pionowa, należy unikać zgięć, kątów i odchyleń W przypadku gdy instalacja przewodu uchodzi do komina murowanego, zaleca się wyprowadzenie przewodów aż do zewnętrznego wyjścia komina. Jeśli instalacja realizowana jest tylko przy użyciu przewodów, powinny one mieć przynajmniej 3 metry długości w linii prostej.

- UWAGA! Instalacja tego piecyka powinna być przeprowadzona przez wykwalifikowanego specjaliste. Nie wolno zatkać otworów wentylacyjnych.

- UWAGA! Piecyk kominkowy musi być zainstalowany w pomieszczeniu dobrze wentylowanym.

- Złączenia przewodów powinny być uszczelnione masą ogniotrwałą, aby zapobiec wydostawaniu się sadzy.

- Nie wolno umieszczać piecyka obok łatwopalnych ścian. Piecyk kominkowy należy zainstalować na niepalnej podłodze, gdy nie jest to możliwe należy ustawić go na płycie metalowej, która powinna wystawać na co najmniej 15cm po bokach i 30cm z przodu piecyka

- Kiedy piecyk kominkowy jest użytkowany należy umieścić z dala od niego wszelkie przedmioty, które mogą się uszkodzić pod wpływem wysokiej temperatury: meble, firany, papier, ubrania, itd. Minimalna bezpieczna odległość przedmiotów łatwopalnych od piecyka wskazana jest na ostatniej stronie tej instrukcji.

- Przy instalacji piecyka kominkowego należy wziąć pod uwagę pozostawienie swobodnego dojścia do niego, aby umożliwiać czyszczenie urządzenia, przewodów i komina. Jeśli piecyk ma być zainstalowany przy niepalnej ścianie, radzimy pozostawić odstęp pomiędzy nimi, by ułatwić czynność czyszczenia.

- Tego piecyka kominkowego nie należy podłącać do instalacji kominowej połączonej z innymi urządzeniami.

- Urządzenie powinno być umieszczone na odpowiedniej do tego, wytrzymałej na ciężar posadzce. Jeśli posadzka, która jest aktualnie nie spełnia tych wymagań, należy zastosować odpowiednie środki by te wymagania spełnić.

PALIWO

• Należy używać tylko suchego drewna o stopniu wilgotności nie większym niż 20%. Drewno o większej wilgotności niż 50% czy 60% nie ogrzewa i słabo się pali, wytwarza dużo smoły, wydziela dużo pary wodnej i powoduje nawarstwianie się osadu na piecyku, szybce i przewodzie kominowym. Jako opału można także używać brykietu ze sprasowanego drewna.
• Należy rozpalać ogień używając specjalnych podpałek, papieru lub małych kawałków drewna. Nie wolno używać w tym celu alkoholu, ani podobnych produktów.
• W piecyku kominkowym nie wolno spalać śmieci domowych, materiałów z plastiku czy produktów zawierających tłuszcze, takich które mogłyby zanieczyścić środowisko i spowodować zagrożenie pożarowe poprzez zatkanie przewodów.

UŻYTKOWANIE

- Podczas kilku pierwszych użyć piecyka pojawia się dym, co jest normalnym zjawiskiem jakie towarzyszy wypalaniu się niektórych elementów farby żaroodpornej podczas gdy utrwala się pigment farby piecyka. Ze względu na to, należy dobrze wietrzyć pomieszczenie, w którym znajduje się piecyk, aż do momentu zaprzestania pojawiania się dymu.

- Piecyk kominkowy nie jest przeznaczony do działania przy otwartych drzwiczkach.

- Urządzenie jest skonstruowane by działać w sposób nieciągły z przerwą na doładowanie opału.

- Aby rozpalić ogień zaleca się stosowanie papieru, specjalnych podpałek czy małych kawałków drewna. Gdy ogień zaczyna się palić, jako pierwsze należy dodać dwa polana drewna, z których każdy powinien ważyć około 1,5kg – 2kg. Podczas rozpalania ognia, wywietrzniki powietrza powinny być całkowicie otwarte. Można też otworzyć popielnik, jeśli jest taka potrzeba. Gdy ogień już się rozpali, należy zamknąć popielnik (jeśli był otwarty), siłę ognia reguluje się poprzez zamykanie i otwieranie wywietrzników powietrza.

- Aby otrzymac nominalna moc ciepla, należy umiescic w piecyku 1.6 kg drewna w odstepach 45 min. Polana powinny byc umieszczone poziomo i oddzielone od siebie, aby umożliwiać właściwe palenie sie. Nie należy uzupełniac opalu piecyka dopóki uprzednio załadowane polana sie nie spala pozostawiając tylko zar, co jest wystarczające do rozpalenia dokładanych polan.

- Aby uzyskać powolne spalanie się drewna, należy regulować ogień poprzez wywietrzniki powietrza, które nigdy nie mogą być zapchane, aby umożliwiać dopływ powietrza niezbędny do procesu spalania.

- Po pierwszym rozpaleniu ognia, elementy z mosiądzu mogą przybrać miedziany kolor.

- Z czasem uszczelka przy szybce od drzwiczek stopi się. Pomimo tego, że piecyk może funkcjonować bez niej, zaleca się jej sezonową wymianę.

- Popielnik można wyciągać z piecyka kominkowego aby usunąć popiół. Należy regularnie opróżniać popielnik z popiołu, aby uniknąć uszkodzeń rusztu żeliwnego. Zaleca się ostrożność w opróżnianiu popielnika, jako że może być on gorący aż do 24 godzin po tym jak piecyk był używany.

- Nie wolno gwałtownie otwierać drzwiczek piecyka aby uniknąć nagłego wydostania się dymu. Nigdy nie można otwierać drzwiczek przy zamkniętych wywietrznikach powietrza. Należy otwierać drzwiczki tylko w celu dołożenia brakującego opału.

- Szybka, elementy z mosiądzu i cały piecyk mogą osiągnąć bardzo wysoką temperaturę, należy

uważać na ryzyko oparzenia i nie dotykać tych elementów bez dołączonych do piecyka rękawic.

• Należy trzymać dzieci z dala od piecyka, kiedy jest użytkowany, aby uniknąć poparzeń.
• Jeśli występują problemy z rozpaleniem drewna w piecyku (np. z powodu bardzo niskich temperatur powietrza), można użyć jako rozpałki złożonego lub zmiętego papieru, co znacznie ułatwia rozniecenie ognia.
• W przypadku zbytniego rozgrzania się piecyka kominkowego, należy zamknąć wywietrzniki powietrza.
• W przypadku złego funkcjonowania piecyka kominkowego, należy zamknąć wywietrzniki powietrza i skonsultować się z producentem.
• Aby zapewnić jak najlepsze działanie urządzenia, podczas jego zapalania należy otworzyć wyłącznie dopływ powietrza pierwotnego, zaś kiedy ogień będzie się palić silnym płomieniem (1 do 2 minut), zamknąć większość dopływu powietrza pierwotnego, pozostawiając tylko niewielki otwór w celu uzyskania bardzo wolnego procesu spalania.
• Umieszczając kawałki drewna w komorze pod kominkiem pamiętaj, aby drewno nie dotykało górnej części komory.

KONSERWACJA URZĄDZENIA

• Zaleca się okresowe czyszczenie szybki od drzwiczek, aby uniknąć ich zabrudzenia przez sadzę. W sprzedaży dostępne są specjalne środki czyszczące. Nie należy w tym celu używać wody, ani też czyścić szybki w trakcie użytkowania piecyka.
• Waźne jest także by okresowo czyścić otwór wylotowy przewodu piecyka i sprawdzać przed użyciem czy nie jest zablokowany, po dłuższym okresie nie użytkowania urządzenia. Wraz z rozpoczęciem każdego sezonu grzewczego, specjalista powinien przeprowadzić przegląd pie-cyka.
• W przypadku pożaru komina, jeśli jest to możliwe, należy zamknąć wywietrzniki powietrza i skontaktować się ze strażą pożarną.
• Wszelkie części zamienne muszą być rekomendowane przez naszą firmę.
• Włókno szklane wykorzystywane w sznurach ognioodpornych z czasem może ulec zniszczeniu. Jeżeli tak jest w Panstwa przypadku, w momencie gdy bedzie miało to miejsce, należy zastapic je nowym sznurem ognioodpornym z włokna szklanego.

GWARANCJA

Zakupili Państwo wysokiej jakości piecyk kominkowy, produkowany z wielką starannością. Jeśli, mimo tego, produkt posiadałby wadę, należy skontaktować się z dystrybutorem. W przypadku, gdy nie jest możliwe rozwiązanie problemu przez niego, dystrybutor skontaktuje się z nami i, jeśli jest to koniecznie, prześle nam piecyk. Nasza firma darmowo wymieni każdą wadliwą część piecyka przez pieć lata od daty zakupu. Koszty transportu jednakże pokryta klient.

Ten model byl testowany przez laboratorium upowaznione do przeprowadzania badan na homologacje i dlatego gwarancja nie obejmuje następujących czesci:

• szyby
• rusztu zeliwnego
• wermikulitu
• okuc

W środku kartonu znajdą Państwo kartę kontroli jakości. Prosimy o przesłanie jej do dystrybutora w przypadku składania reklamacji.

• Wysokość 839 mm
• Szerokość 778 mm
• Głębokość 450 mm
• Masa 110-130 Kg
• Drzwiczki 570x390 mm
• Wylot spalin tyłem, średnica... 150-153 mm
• Grubość obudow 5 mm
• Ruszt żeliwny
• Farba żaroodporna do 800 °C
• Szyba szklanoceramiczna 750 °C

• Dlugosc polan do 60 cm

• Nominalna moc ciepła 7.8 kW

• Efektywność energetyczna....77 %
• Emisja tlenku węgla 0,10 %
• Ciąg kominowy .... 12 Pa
• Strumień masy spalin 7 g/s
• Temperatura spalin....304 °C
• Odstęp od części palnych ....60 cm
• Średnia ogrzewana powierzchnia .....250 m ^3

EN 13240: 2001 & A2: 2004	PANADEROP.I. CAMPOLLANOAVENIDA 5 ^a , 13-1502007 ALBACETE -SPAIN
“IRIS/SKY” PIECYK KOMINKOWY....18WOLNOSTOJACY OGRZEWACZ POMIESZCZEŃ NA PALIWO STAŁECERTIFICATE N ^o 39-11540-T-5LEISTUNGSERKLÄRUNG....18200/18201NOTIFIZIERTEN STELLE....1015
Nominalna moc cieplna....7.8 kWEfektywność energetyczna....77 %Emisja CO w produktach spalania....0.10 %Temperatura dymu w przewodzie....304 °COdstęp od części palnych....60 cmPaliwo....Drewno oraz brykiet drzewny
