Typ produktu	Aktywny przenośny system nagłaśniający
Marka	Vonyx
Model	PSS302
Zasilanie	220-240 V AC / 50 Hz, gniazdo z uziemieniem, bezpiecznik 10-16 A
Wbudowany akumulator	Akumulator kwasowo-ołowiowy
Przybliżony czas pracy	Nieokreślony, ładować co 3 miesiące jeśli nieużywany
Wejścia mikrofonowe/liniowe	4 kanały z gniazdami combo XLR/jack 6,35 mm (przełącznik Line/Mic)
Dodatkowe wejścia liniowe	Wejście RCA (stereo), wejście AUX 3,5 mm, wejście liniowe jack 6,35 mm
Wyjścia	2 wyjścia głośnikowe (jack 6,35 mm), wyjście liniowe RCA, wyjście słuchawkowe 3,5 mm
Korektor	5 pasm: 100 Hz, 330 Hz, 1 kHz, 3,3 kHz, 10 kHz
Efekty	Echo z regulacją Depth (10 poziomów) i Echo (16 poziomów)
Odtwarzacz multimedialny	USB, SD/MMC, odtwarzanie MP3/WMA, wyświetlacz LCD
Łączność bezprzewodowa	Bluetooth (wskaźnik BT)
Zasilanie phantom	+12 V dla mikrofonów pojemnościowych (przełącznik)
Wskaźnik VU	LED dla sygnału lewego/prawego
Temperatura pracy	5 °C do 35 °C (wewnątrz)
Wymiary (ok.)	400 x 300 x 500 mm (szacunkowo)
Waga (ok.)	12 kg (szacunkowo)
Dołączone akcesoria	Kable głośnikowe, instrukcja obsługi
Konserwacja i czyszczenie	Sucha ściereczka; nie używać chemikaliów
Bezpieczeństwo	Nie otwierać, unikać wilgoci, używać w pomieszczeniach, odłączyć jeśli nieużywane
Części zamienne i naprawialność	Naprawy przez wykwalifikowanego technika; używać oryginalnych części

Często zadawane pytania - PSS302 Vonyx

Jak podłączyć telefon przez Bluetooth?

Włącz urządzenie i włącz Bluetooth w telefonie. Znajdź "PSS302" na liście dostępnych urządzeń i wybierz je. Wskaźnik BT na urządzeniu zaświeci się, gdy połączenie zostanie nawiązane.

Co zrobić, jeśli nie ma dźwięku z głośników?

Sprawdź, czy głośność Master nie jest ustawiona na minimum, czy kable głośnikowe są prawidłowo podłączone oraz czy źródło dźwięku (mikrofon, telefon, odtwarzacz) jest wybrane i aktywne. Upewnij się również, że wskaźnik zasilania jest włączony.

Jak korzystać z efektu echa na mikrofonie?

Ustaw pokrętło Effect odpowiedniego kanału, aby dostosować poziom echa. Użyj ustawień Depth i Echo (sekcja Master), aby zmienić głębokość i rodzaj echa.

Czy mogę podłączyć jednocześnie mikrofon dynamiczny i pojemnościowy?

Tak, ale należy uważać na zasilanie phantom. Włącz zasilanie phantom (+12 V) tylko w przypadku używania mikrofonów pojemnościowych. Nie włączaj go w przypadku mikrofonów dynamicznych ani instrumentów liniowych.

Jak naładować wewnętrzną baterię?

Podłącz urządzenie do sieci (220-240 V) za pomocą dostarczonego kabla zasilającego. Bateria ładuje się automatycznie. Jeśli urządzenie nie jest używane, ładuj je co 3 miesiące, aby uniknąć uszkodzenia.

Dlaczego wskaźnik Peak świeci się ciągle?

Oznacza to, że sygnał wejściowy jest zbyt silny i grozi przesterowaniem. Zmniejsz głośność danego kanału lub głośność Master, aby uniknąć uszkodzenia urządzenia.

Jak odtwarzać muzykę z pendrive'a USB?

Włóż pendrive do portu USB. Naciśnij przycisk Mode, aż wybierzesz USB. Użyj przycisków Dalej/Wstecz, aby wybrać utwory. Wyświetlacz LCD pokazuje informacje o odtwarzaniu.

Dźwięk jest zniekształcony, co robić?

Sprawdź, czy głośność nie jest zbyt wysoka (zmniejsz głośność Master i kanałów). Upewnij się, że głośniki nie są uszkodzone, a kable są w dobrym stanie. Unikaj umieszczania urządzenia na wibrujących powierzchniach.

Czy mogę używać urządzenia na zewnątrz?

Nie, urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Nie wystawiaj go na deszcz, wilgoć ani ekstremalne temperatury (poza zakresem 5-35 °C).

Jak wyczyścić urządzenie?

Użyj miękkiej, suchej ściereczki. Nigdy nie używaj chemikaliów, rozpuszczalników ani aerozoli. Unikaj wnikania płynów do wnętrza.

INSTRUKCJA OBSŁUGI PSS302 Vonyx

Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.

• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie
• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Niezwłocznie po otrzymaniu produktu, ostrożnie otwórz opakowanie, sprawdź czy zawartość zgodza się z informacją w instrukcji, oraz czy towar nie nosi śladów uszkodzenia. Jeśli opakowanie lub produkt jest uszkodzony, spisz na miejscu z kurierem protokół szkody. Zachowaj oryginalne opakowanie, na wypadek konieczności odesłania sprzętu do sklepu.

Jeśli urządzenie było wystawiane na działanie niskich temperatur (np. w czasie transportu), nie uruchamiaj go od razu! Powstająca kondensacja może uszkodzić urządzenie. Poczekaj, aż sprzęt osiągnie temperaturę pokojową.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się informacja na temat parametrów zasilania. Sprawdź, czy napięcie z gniazdka odpowiada temu na naklejce. W innym przypadku zestaw głośnikowy nie będzie działać lub może zostać uszkodzony. Zestaw wymaga stałego zasilania.

Zawsze podłączaj urządzenie do sieci elektrycznej z odpowiednim bezpiecznikiem. Upewnij się, że urządzenie posiada odpowiednie uziemienie, aby zapobiec porażeniu prądem lub pożarowi.

INSTALACJA

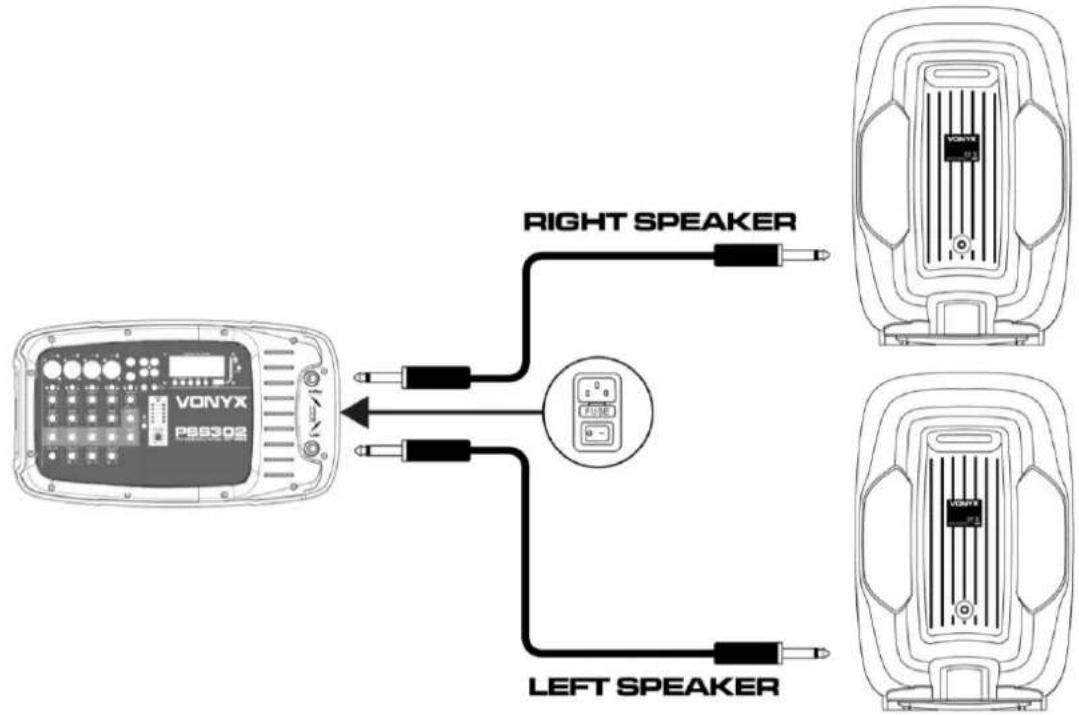

POŁĄCZENIE GŁOŚNIKA ZE WZMACNIACZEM

Po prawej stronie miksera, znajdziesz 2 gniazda Jack 6,3mm – są to wyjścia głośnikowe. Podłącz do nich dostarczone w zestawie kable Jack. Drugi koniec kabla podłącz do wejść Jack w kolumnach (jak na obrazku).


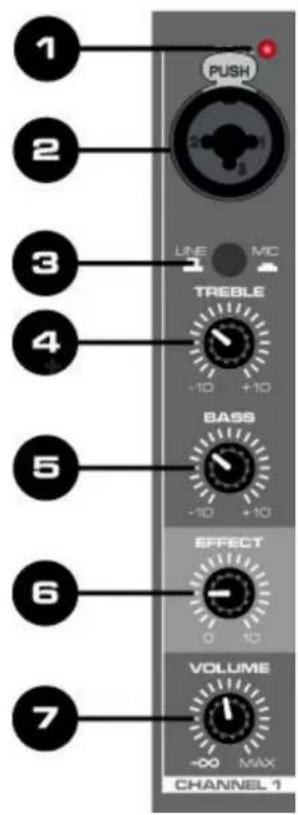

PANEL STEROWANIA

1. Wskaźnik przesterowania

Dioda zaświeci się, kiedy wchodzący sygnał audio jest na maksymalnym poziomie głośności. Jeśli dioda świeci stale, zmniejsz głośność zestawu. W innym przypadku może nastąpić uszkodzenie sprzętu!

2. Wejście mikrofonowe/ liniowe

Wejście combo (XLR/Jack 6.3mm) służące do podłączenia mikrofonu lub urządzenia z sygnałem audio o poziomie liniowym (np. instrument klawiszowy).

3. Przełącznik wyboru źródła sygnału

Przełączanie pomiędzy wejściem mikrofonowym a liniowym

• Przycisk niewciśnięty: sygnał z wejścia liniowego
• Przycisk wciśnięty: sygnał z mikrofonu

4. Treble

Regulacja tonów wysokich dla danego kanału

5. Bass

Regulacja tonów niskich dla danego kanału.

6. Effect

Regulacja poziomu efektu echo dla danego wejścia mikrofonowego.

7. Volume

Regulacja poziomu głośności danego kanału.

8. Wejście liniowe

Wejście Jack 6.3mm służące w celu podłączenia urządzeń o poziomie liniowym, np. mikser, odtwarzacz CD itd.

9. Przełącznik wyboru źródła sygnału

Przełączanie pomiędzy wejściem liniowym a odtwarzaczem MP3

• Przycisk niewciśnięty: sygnał z wejścia liniowego
• Przycisk wciśnięty: sygnał z odtwarzacza MP3

10. Volume

Regulacja głośności wejścia liniowego/odtwarzacza MP3

11. Depth

Regulacja głębokości efektu echo w zakresie 10 stopni.

12. Echo

Regulacja efektu echo w zakresie 10 stopni.

13. Equalizer

5-pasmowy korektor graficzny dla sygnału master. Regulacja częstotliwości 100Hz, 330Hz, 1kHz, 3.3kHz, 10kHz.

14. Wejście/wyjście liniowe

Złącza RCA wejście/wyjście służące do podłączenia zewnętrznych urządzeń o poziomie liniowym (np. mikser, odtwarzacz CD).

15. Wejście AUX

Wejści Jack 3.5mm do podłączenia urządzeń o poziomie liniowym (np. odtwarzacz CD/MP3/DVD, system Hi-Fi, PC).

16. Słuchawki

Gniazdo Jack 3.5mm do podłączenia słuchawek.

17. Dioda zasilania

Wskaźnik, świejący się, gdy zestaw jest zasilany prądem.

18. Wksaźnik VU LED

Wskaźnik wysterowania dla kanału L i R.

19. Phantom power

Aktywacja napięcia phantom +12V dla wejść XLR w kanałach 1-4.

UWAGA: napięcie phantom może być aktywowane tylko, gdy wszystkie mikrofony są podłączone, a głośność jest na poziomie minimalnym.

20. Master Volume

Regulacja głośności całego zestawu nagłośnieniowego.

21. Wyświetlacz LCD

Wyświetla informacje o pliku: nazwa, czas odtwarzania, długość utworu, numer pliku, liczba plików oraz tryb odtwarzania.

22. Play

Przełączanie się pomiędzy odtwarzaniem i pauzą.

23. Mode

Wciśnij przycisk, aby przełączyć pomiędzy odtwarzaniem BT/USB/SD.

24. Powtarzanie

Naciśnij przycisk, aby powtarzać odtwarzanie jednego utworu lub wszystkich utworów.

25. Forward - Backward

Wybór następnego/poprzedniego utworu (krótkie wciśnięcie) lub przewijanie (przytrzymanie przycisku).

26. USB port

Port USB służący do odtwarzania plików MP3/WMA.

27. Port SD

Gniazdo na kartę pamięci SD/MMC służące do odtwarzania plików MP3/WMA.

28. Wskaźnik BT

Dioda LED sygnalizująca działanie odbiornika BT.

TECHNICAL SPECIFICATION / TECNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

Rated voltage : AC220\~240Volt 50Hz
