Tipo de producto	Sistema de sonido portátil activo
Marca	Vonyx
Modelo	PSS302
Alimentación	220-240 V CA / 50 Hz, enchufe con toma de tierra, fusible 10-16 A
Batería integrada	Acumulador recargable de plomo
Autonomía aproximada	No especificada, recargar cada 3 meses si no se usa
Entradas de micrófono/línea	4 canales con conectores combo XLR/jack de 6,35 mm (selector Line/Mic)
Entradas de línea adicionales	Entrada RCA (estéreo), entrada AUX de 3,5 mm, entrada de línea jack de 6,35 mm
Salidas	2 salidas de altavoz (jack de 6,35 mm), salida de línea RCA, salida de auriculares de 3,5 mm
Ecualizador	5 bandas: 100 Hz, 330 Hz, 1 kHz, 3,3 kHz, 10 kHz
Efectos	Eco con ajustes Depth (10 niveles) y Echo (16 niveles)
Reproductor multimedia	USB, SD/MMC, reproducción MP3/WMA, pantalla LCD
Conectividad inalámbrica	Bluetooth (indicador BT)
Alimentación phantom	+12 V para micrófonos de condensador (interruptor)
Vúmetro	LED para señal izquierda/derecha
Temperatura de uso	5 °C a 35 °C (interior)
Dimensiones (aprox.)	400 x 300 x 500 mm (estimación)
Peso (aprox.)	12 kg (estimación)
Accesorios incluidos	Cables de altavoces, manual de usuario
Mantenimiento y limpieza	Paño seco; no usar productos químicos
Seguridad	No abrir, evitar humedad, uso en interiores, desconectar si no se usa
Piezas de repuesto y reparabilidad	Reparaciones por técnico especializado; usar piezas originales

Preguntas frecuentes - PSS302 Vonyx

¿Cómo puedo conectar mi teléfono por Bluetooth?

Encienda el aparato y active el Bluetooth en su teléfono. Busque "PSS302" en la lista de dispositivos disponibles y selecciónelo. El indicador BT del aparato se enciende cuando la conexión se establece.

¿Qué hacer si no sale sonido de los altavoces?

Verifique que el volumen Master no esté al mínimo, que los cables de los altavoces estén correctamente conectados, y que la fuente de audio (micrófono, teléfono, reproductor) esté bien seleccionada y activa. Asegúrese también de que el indicador de encendido esté iluminado.

¿Cómo usar el efecto de eco en un micrófono?

Ajuste el botón Effect del canal correspondiente para ajustar el nivel de eco. Use los ajustes Depth y Echo (sección Master) para modificar la profundidad y el tipo de eco.

¿Puedo conectar un micrófono dinámico y uno de condensador simultáneamente?

Sí, pero cuidado con la alimentación phantom. Active la alimentación phantom (+12 V) solo si usa micrófonos de condensador. No la active con micrófonos dinámicos o instrumentos de línea.

¿Cómo recargar la batería interna?

Enchufe el aparato a la red (220-240 V) con el cable de alimentación suministrado. La batería se recarga automáticamente. Si el aparato no se usa, recárguela cada 3 meses para evitar daños.

¿Por qué el indicador Peak se enciende continuamente?

Esto indica que la señal de entrada es demasiado fuerte y puede saturar. Reduzca el volumen del canal correspondiente o el volumen Master para evitar dañar el aparato.

¿Cómo reproducir música desde una memoria USB?

Inserte la memoria USB en el puerto USB correspondiente. Presione la tecla Mode hasta seleccionar USB. Use las teclas Avance/Retroceso para elegir las pistas. La pantalla LCD muestra la información de reproducción.

El sonido está distorsionado, ¿qué hacer?

Verifique que el volumen no esté demasiado alto (reduzca el volumen Master y de los canales). Asegúrese de que los altavoces no estén dañados y que los cables estén en buen estado. Evite colocar el aparato sobre una superficie vibrante.

¿Puedo usar el aparato en exteriores?

No, el aparato está diseñado solo para uso en interiores. No lo exponga a la lluvia, humedad o temperaturas extremas (fuera del rango 5-35 °C).

¿Cómo limpiar el aparato?

Use un paño suave y seco. Nunca use productos químicos, disolventes o aerosoles. Evite que entre líquido al interior.

MANUAL DE USUARIO PSS302 Vonyx

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura

ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
- Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.
- No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
- Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
- No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
- No fuerce los controles.
- Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
- NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
- Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
- Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
- Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
- Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
- El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
- Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

PRECAUCIÓN! Inmediatamente después de recibir el producto, desembale cuidadosamente el cartón, compruebe el contenido para asegurarse de que todas las partes están presentes y se han recibido en buenas condiciones. Notifique al remitente inmediatamente y retenga el material de embalaje para la inspección si cualesquiera partes aparecen daño de envío o el paquete sí mismo demuestra muestras de la mala manipulación. Guarde el paquete y todos los materiales de embalaje. En el caso de que el producto se devuelva a la fábrica, es importante que el producto sea devuelto en la caja original de fábrica y embalaje.

Si el dispositivo ha estado expuesto a fluctuaciones drásticas de la temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. El agua de condensación resultante podría dañar su dispositivo. Deje el dispositivo apagado hasta que haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta en la parte posterior del producto se indica a que tipo de fuente de alimentación debe estar conectado.

Compruebe que la tensión de red corresponde a ésta, todas las demás tensiones pueden dañar el efecto de luz irreparablemente. El producto debe estar conectado directamente a la red para ser utilizado. No hay regulador ni fuente de alimentación ajustable.

Siempre conecte el dispositivo a un circuito protegido (disyuntor o fusible). Asegúrese de que el dispositivo tenga una toma de tierra eléctrica adecuada para evitar el riesgo de electrocución o incendio.

INSTALACIÓN

CONEXIÓN ALTAVOCES

En el lado derecho de la mesa de mezclas se encuentran dos jacks de 6,3mm, estos son jacks de salida del altavoz. Conecte los cables de altavoz suministrados desde estas tomas a las tomas en la parte trasera de los altavoces


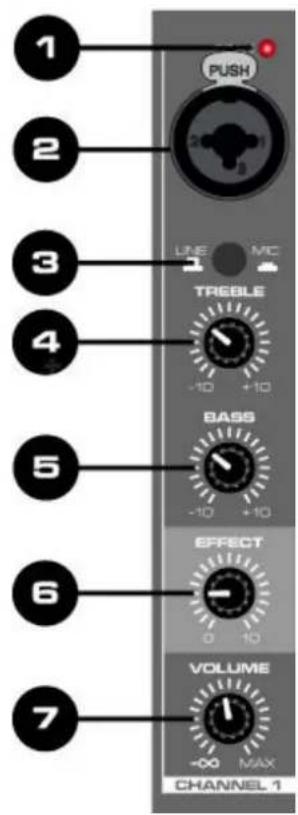

PANEL DE CONTROL

1. Indicador de pico

Este indicador se iluminará cuando la señal del canal respectivo esté al máximo. Cuando el LED se enciende continuamente es necesario ajustar el volumen, de lo contrario, puede producirse daño permanente al equipo!

2. Entradas Micrófono / Linea

Entradas combinadas (jack XLR / 6,3mm) para conectar un micrófono o una unidad de audio con salida de línea mono (por ejemplo, instrumento de música).

3. Selector de entrada

Selecciona la señal de entrada:

- Botón sin presionar: señal de entrada de línea

- Botón presionado: señal del micrófono

4. Treble

Ajuste el control de tono para el canal respectivo de agudos.

5. Bass

Ajuste el control de tono para el canal respectivo de los bajos.

6. Effect

Ajuste el nivel de señal de la entrada de micrófono respectiva del eco.

7. Volume

Ajuste el nivel de señal del canal respectivo.

8. Entrada de Línea

Entrada de jack de 6,3mm para conectar unidades con nivel de línea, p. Mezclador, reproductor de CD, etc.

9. Interruptor selección de entrada

Selecciona la señal de entrada:

- Botón no pulsado: señal de la entrada de línea.

- Botón pulsado: señal del reproductor multimedia.

10. Volume

Ajuste el nivel de la señal de entrada de línea o MP3.

11. Depth

Ajuste la profundidad del eco con 10 pasos diferentes.

12. Echo

Ajuste la señal de eco con 16 pasos diferentes.

13. Equalizer

Ecualizador de 5 bandas para la señal maestra. Las frecuencias de ajuste son 100Hz, 330Hz, 1kHz, 3,3 kHz, 10kHz.

14. Line In-/ Output

Entrada y salida RCA para conectar unidades de audio con salida de nivel de línea (por ejemplo, mezclador, reproductor de CD, grabador).

15. Entrada AUX

Entrada de jack de 3,5 mm para conectar unidades con nivel de línea (por ejemplo, reproductor de CD / MP3 / DVD, sistema de alta fidelidad, PC).

16. Auriculares

Conector de 3,5 mm para conectar los auriculares.

17. Indicador de Power

Este indicador se encenderá cuando se encienda la alimentación.

18. LED VU-meter

Indicador para la representación de la señal izquierda-derecha.

19. Alimentación Phantom

Con el interruptor de alimentación phantom + 12V, puede activar la alimentación fantasma para tomas de entrada XLR para el canal 1-4.

Nota: La alimentación fantasma sólo debe activarse si todos los micrófonos del condensador están conectados y todo el volumen está ajustado a la posición mínima.

20. Volúmen Master

Determina el nivel general del conjunto de sonido portátil.

21. Display LCD

La pantalla le muestra alguna información como soporte de reproducción, nombre de archivo, tiempo transcurrido, tiempo total, número de archivo, número total de archivos, archivo y modo de reproducción.

22. Play

Para cambiar entre reproducción y pausa.

23. Mode

Pulse el botón para cambiar entre la función BT / USB / SD.

24. Repeat

Pulse la tecla para repetir una sola pista o todas las pistas.

25. Hacia adelante / hacia detrás

Para la selección de título (accionamiento breve) y avance rápido / retroceso (accionamiento largo).

26. Puerto USB

Conecte sus dispositivos USB a esta ranura para reproducir música con formato MP3 o WMA

27. Puerto SD

Conecte sus dispositivos SD / MMC a esta ranura para reproducir música con formato MP3 o WMA

28. Indicador BT

Este indicador se ilumina cuando se activa la función BT.
