Producttype	Actief draagbaar geluidssysteem
Merk	Vonyx
Model	PSS302
Voeding	220-240 V AC / 50 Hz, geaard stopcontact, zekering 10-16 A
Ingebouwde accu	Oplaadbare loodaccu
Geschatte gebruiksduur	Niet gespecificeerd, elke 3 maanden opladen indien niet gebruikt
Microfoon/lijn ingangen	4 kanalen met combo XLR/jack 6,35 mm (Line/Mic schakelaar)
Extra lijn ingangen	RCA-ingang (stereo), AUX 3,5 mm ingang, lijn ingang jack 6,35 mm
Uitgangen	2 luidsprekeruitgangen (jack 6,35 mm), lijnuitgang RCA, koptelefoonuitgang 3,5 mm
Equalizer	5 bands: 100 Hz, 330 Hz, 1 kHz, 3,3 kHz, 10 kHz
Effecten	Echo met instellingen Depth (10 niveaus) en Echo (16 niveaus)
Mediaspeler	USB, SD/MMC, MP3/WMA afspelen, LCD-scherm
Draadloze connectiviteit	Bluetooth (BT-indicator)
Fantoomvoeding	+12 V voor condensatormicrofoons (schakelaar)
VU-meter	LED voor links/rechts signaal
Gebruikstemperatuur	5 °C tot 35 °C (binnen)
Afmetingen (ongeveer)	400 x 300 x 500 mm (schatting)
Gewicht (ongeveer)	12 kg (schatting)
Inbegrepen accessoires	Luidsprekerkabels, gebruikershandleiding
Onderhoud en reiniging	Droge doek; geen chemicaliën gebruiken
Veiligheid	Niet openen, vocht vermijden, binnenshuis gebruiken, loskoppelen indien niet gebruikt
Onderdelen en repareerbaarheid	Reparaties door gespecialiseerde technicus; originele onderdelen gebruiken

Veelgestelde vragen - PSS302 Vonyx

Hoe kan ik mijn telefoon verbinden via Bluetooth?

Zet het apparaat aan en schakel Bluetooth in op uw telefoon. Zoek naar "PSS302" in de lijst met beschikbare apparaten en selecteer het. De BT-indicator op het apparaat gaat branden wanneer de verbinding tot stand is gebracht.

Wat te doen als er geen geluid uit de luidsprekers komt?

Controleer of het Master volume niet op minimum staat, of de luidsprekerkabels goed zijn aangesloten, en of de audiobron (microfoon, telefoon, speler) goed is geselecteerd en actief is. Zorg er ook voor dat het stroomindicatorlampje brandt.

Hoe gebruik ik het echo-effect op een microfoon?

Stel de Effect knop van het betreffende kanaal in om het echoniveau aan te passen. Gebruik de instellingen Depth en Echo (Master sectie) om de diepte en het type echo te wijzigen.

Kan ik een dynamische microfoon en een condensator microfoon tegelijkertijd aansluiten?

Ja, maar let op de fantoomvoeding. Schakel de fantoomvoeding (+12 V) alleen in als u condensatormicrofoons gebruikt. Schakel deze niet in met dynamische microfoons of lijninstrumenten.

Hoe laad ik de interne accu op?

Sluit het apparaat aan op het stroomnet (220-240 V) met de meegeleverde stroomkabel. De accu wordt automatisch opgeladen. Als het apparaat niet wordt gebruikt, laad deze dan elke 3 maanden op om schade te voorkomen.

Waarom brandt het Peak-lampje continu?

Dit geeft aan dat het ingangssignaal te sterk is en dreigt te vervormen. Verlaag het volume van het betreffende kanaal of het Master volume om schade aan het apparaat te voorkomen.

Hoe speel ik muziek af vanaf een USB-stick?

Plaats de USB-stick in de daarvoor bestemde USB-poort. Druk op de Mode toets tot USB is geselecteerd. Gebruik de Volgende/Vorige toetsen om nummers te kiezen. Het LCD-scherm toont de afspeelinformatie.

Het geluid is vervormd, wat te doen?

Controleer of het volume niet te hoog is (verlaag het Master volume en de kanaalvolumes). Zorg ervoor dat de luidsprekers niet beschadigd zijn en dat de kabels in goede staat zijn. Vermijd plaatsing van het apparaat op een trillend oppervlak.

Kan ik het apparaat buiten gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen, vocht of extreme temperaturen (buiten het bereik van 5-35 °C).

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek. Gebruik nooit chemicaliën, oplosmiddelen of spuitbussen. Zorg dat er geen vloeistof in het apparaat binnendringt.

GEBRUIKSAANWIJZING PSS302 Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Laad de accu elke 3 maanden als u het apparaat voor een langere periode niet gebruikt. De batterij kan worden beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

INSTALLATIE

LUIDSPREKER AANSLUITING

Aan de rechterzijde van het mengpaneel bevinden zich twee 6.3mm jack connectoren, dit zijn de luidspreker uitgangen. Verbind m.b.v. de meegeleverde luidsprekerkabels deze connectoren met de connector achterop de luidspreker.

Deze indicator zal oplichten wanneer het signaal van respectievelijk kanaal op het maximale niveau bevindt. Wanneer deze LED continu oplicht zal het volume gereduceerd moeten worden, anders bestaat de kans dat het apparatuur permanent beschadigd wordt.

2. Microfoon-/ Lijningang

Combi ingang connector(XLR/6.3mm jack) voor het aansluiten van microfoon of een geluidsbron met lijnsignaal (vb. muziekinstrument).

3. Ingang keuzeschakelaar

Selecteer het ingangsignaal:

• Knop niet ingedrukt: signaal selecteren vanuit de lijn-ingang.
• Knop ingedrukt: signaal selecteren vanuit microfooningang.

4. Treble

Instellen van hoge toonregeling voor respectievelijke kanaal.

5. Bass

Instellen van lage toonregeling voor respectievelijke kanaal.

6. Effect

Instellen van signaalniveau van echo-effect voor respectievelijke microfoonkanaal.

7. Volume

Instellen van signaalniveau voor respectievelijke kanaal.

8. Lijningang

6.3mm jack connector ingang voor het aansluiten van geluidsbron met lijnsignaal vb. mengpaneel, CD-speler, etc.

9. Ingang keuzeschakelaar

Selecteer het ingangsignaal:

- Knop niet ingedrukt: signaal selecteren vanuit de lijn-ingang.

- Knop ingedrukt: signaal selecteren vanuit mediaspeler.

10. Volume

Instellen van signaalniveau voor lijn- of mediaspeler-signaal.

11. Diepte

Instellen van echodiepte in 10 verschillende stappen.

12. Echo

Instellen van echosignaal in 16 verschillende stappen.

13. Equalizer

5-band equalizer voor het master-signaal. Instelbare frequencies zijn 100Hz, 330Hz, 1kHz, 3.3kHz, 10kHz.

14. Lijn in-/uitgang

RCA connector in- en uitgang voor het aansluiten van geluidsbron met lijnsignaal (vb. mengpaneel, cd-speler, opname apparatuur).

15. AUX Ingang

3.5mm jack ingang voor het aansluiten van geluidsbron met lijnsignaal (vb. CD/MP3/DVD-speler, hi-fi systeem, PC).

16. Hoofdtelefoon

3.5mm jack connector voor het aansluiten van hoofdtelefoon.

17. Power indicator

Deze indicator zal oplichten wanneer het apparaat is ingeschakeld.

18. LED VU-meter

Indicator voor weergave van geluidssignaal voor kanaal links en rechts.

19. Fantoom voeding

Met de +12Volt fantoomvoeding schakelaar activeert u de fantoom voeding op de XLR-ingang van kanaal 1 t/m 4.

Opmerking: de fantoomvoeding mag uitsluitend geactiveerd worden indien alle condensatormicrofoons zijn aangesloten en volume in minimale niveau is ingesteld.

20. Master volume

Instellen van het algemene uitgangvolume van deze draagbare geluidset.

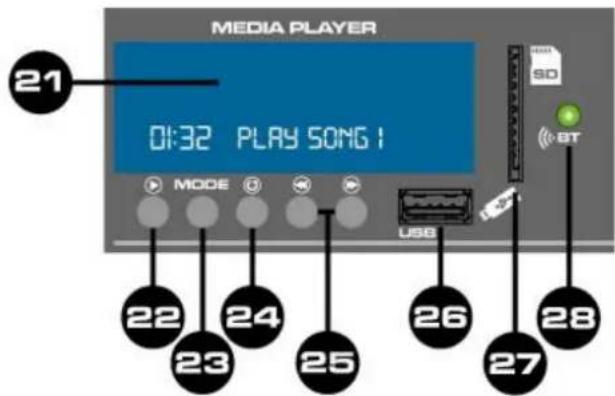

21. LCD Display

Beeldscherm geeft informatie weer zoals het afspelen van ondersteuning, bestandsnaam, verstreken tijd, totale tijd, muzieknummer, totaal aantal bestanden, file en weergavemodus.

22. Play Toets

Druk op deze toets om te schakelen tussen afspelen en pauzeren.

23. Mode Toets

Druk op deze toets om te schakelen tussen BT / USB / SD-functie.

24. Repeat Toets

Druk op de toets voor het herhalen van enkele track of alle tracks.

25. Vooruit - Achteruit Toets

Om een muzieknummer te selecteren (kortstondig indrukken) en snel vooruit / achteruit spoelen (lang indrukken).

26. USB poort

Sluit uw USB-apparaten aan op deze poort om muziek af te spelen met MP3- of WMA-formaat.

27. SD poort

Steek uw SD-kaart in deze poort om muziek af te spelen met MP3- of WMA-formaat.

28. BT Indicator

Deze indicator zal oplichten wanneer BT-functie is geactiveerd.
