INSTRUKCJA OBSŁUGI Dach Fischer

WSKAZÓWKA: Przed przystąpieniem do montażu dachowego bagażnika na rowery należy uważnie przeczytać niniejszą instrukcję obsługi! W szczególności należy przestrzegać instrukcji dotyczących bezpieczeństwa!

• Instrukcję obsługi należy przechowywać przez cały okres użytkowania produktu

• Instrukcję obsługi należy przekazać wraz z produktem kolejnemu właścicielowi lub użytkownikowi WAŻNE: Należy przestrzegać maksymalnego dopuszczalnego obciążenia dachu podanego przez producenta pojazdu. Ten bagażnik rowerowy został zaprojektowany, zbudowany i przetestowany z należytą starannością oraz zgodnie z wszelkimi normami bezpieczeństwa.

• Podczas jazdy z ładunkiem na dachu pojazdu należy pamiętać, że całkowita wysokość pojazdu jest większa. Należy zachować szczególną ostrożność przed wjazdem do tunelu, przejazdu podziemnego, garażu, na parking itp.

• Po pokonaniu krótkiego odcinka drogi należy sprawdzić mocowanie całego ładunku, naprężenie pasów oraz stabilność mocowania poszczególnych śrub. Następnie kontrole takie należy przeprowadzać w regularnych odstępach czasu.

• Z czasem pasy oraz śruby mogą zacząć wykazywać oznaki zużycia. W takim wypadku należy natychmiast je wymienić.

• Należy pamiętać, że prędkość jazdy oraz hamowania zmienia się podczas jazdy z zamocowanym bagażnikiem rowerowym oraz ładunkiem. W związku z tym należy obniżyć średnią prędkość jazdy.

• Wiatr boczny, nagłe hamowanie, ostre zakręty, wzniesienia oraz dziury w nawierzchni mogą wpłynąć na prowadzenie pojazdu. Dlatego też należy zmniejszyć prędkość i przestrzegać przepisów dotyczących ograniczenia prędkości. W żadnym wypadku nie można przekraczać prędkości 130 km/h.

• Producent nie ponosi odpowiedzialności za żadne szkody powstałe w wyniku dużej prędkości pojazdu lub nieprawidłowej obsługi wyrobu.

• Przed każdą podróżą oraz podczas regularnego transportu należy upewnić się, że elementy montażowe oraz śruby kołkowe są dokładnie dokręcone, a bagażnik oraz znajdujący się na nim ładunek są dobrze zabezpieczone.

• Rowery nie mogą mieć żadnych ostrych części, ponieważ może to doprowadzić do obrażeń.

• Ciężkie i duże obiekty nie mogą wystawać poza profil.

• Zdemontować bagażnik, jeśli nie jest używany.

• Zdemontować bagażnik przed przystąpieniem do mycia pojazdu.

• Nie zakrywać roweru przedmiotami, które mogą zostać zerwane przez wiatr.

• Niniejszy system wymaga ostrożnego montażu oraz ścisłego przestrzegania instrukcji montażowych oraz ogólnych instrukcji użycia. Podczas jazdy za bezpieczeństwo swoje oraz innych osób zawsze odpowiada kierowca pojazdu.

• Należy przestrzegać przepisów obowiązujących w kraju, w którym wyrób jest użytkowany.

• Każdy kierowca, który korzysta z tego bagażnika rowerowego musi być świadomy tych instrukcji i przepisów.

1. Wskazówki dotyczące bezpieczeństwa użytkowania

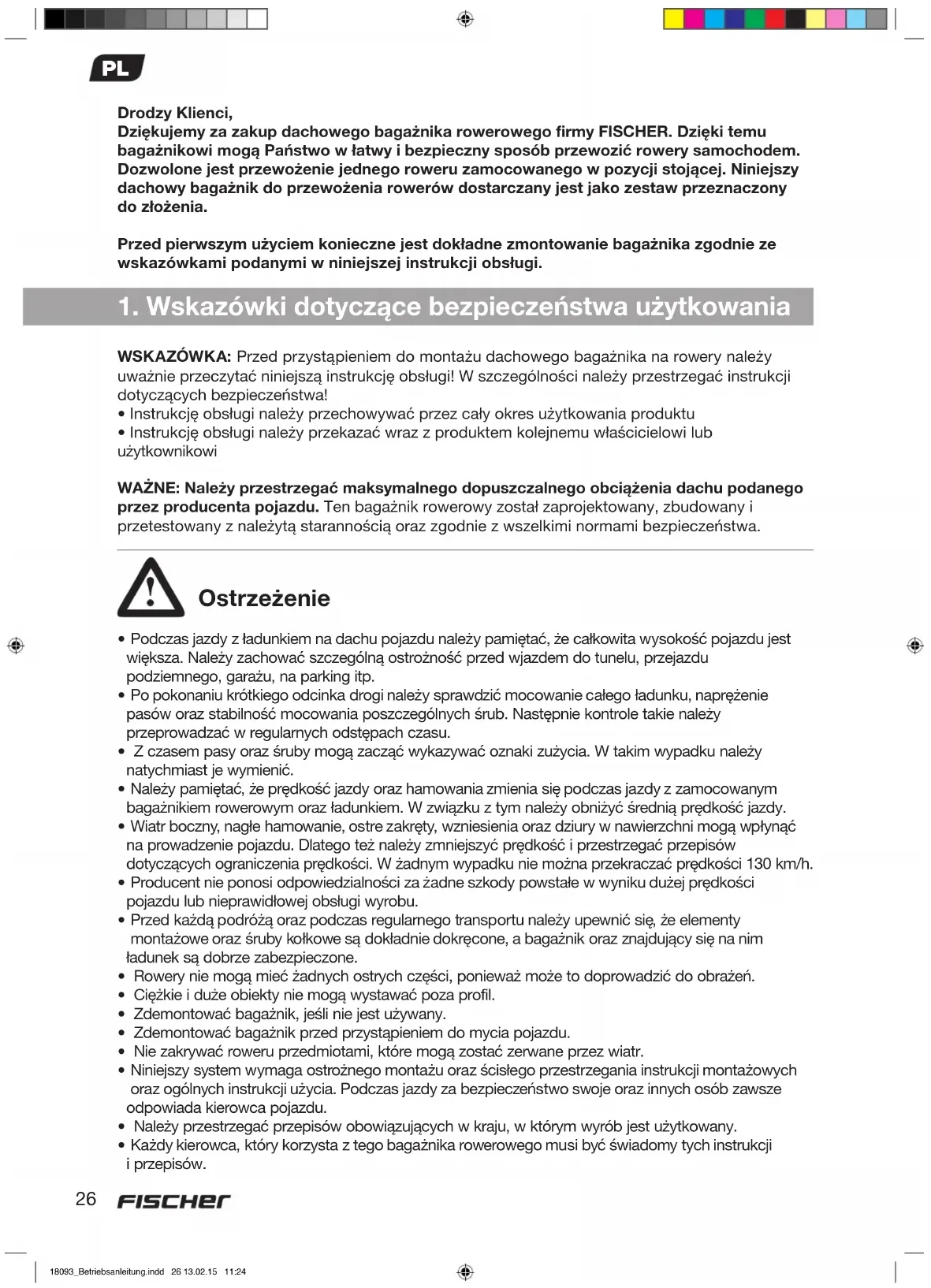

Drodzy Klienci, Dziękujemy za zakup dachowego bagażnika rowerowego firmy FISCHER. Dzięki temu bagażnikowi mogą Państwo w łatwy i bezpieczny sposób przewozić rowery samochodem. Dozwolone jest przewożenie jednego roweru zamocowanego w pozycji stojącej. Niniejszy dachowy bagażnik do przewożenia rowerów dostarczany jest jako zestaw przeznaczony do złożenia. Przed pierwszym użyciem konieczne jest dokładne zmontowanie bagażnika zgodnie ze wskazówkami podanymi w niniejszej instrukcji obsługi. Ostrzeżenie 18093_Betriebsanleitung.indd 26 13.02.15 11:2427

Dachowy bagażnik rowerowy służy do przewożenia roweru na dachu pojazdu samochodowego. Dachowy bagażnik rowerowy należy zamontować zgodnie z niniejszą instrukcją obsługi. Podczas jazdy należy przestrzegać obowiązujących przepisów (ograniczeń prędkości, dopuszczalnego ciężaru całkowitego itp.). Do montażu potrzebne są następujące narzędzia: 2 x Ø 10 mm

2. Użytkowanie zgodne z przeznaczeniem

3. Narzędzia potrzebne do montażu

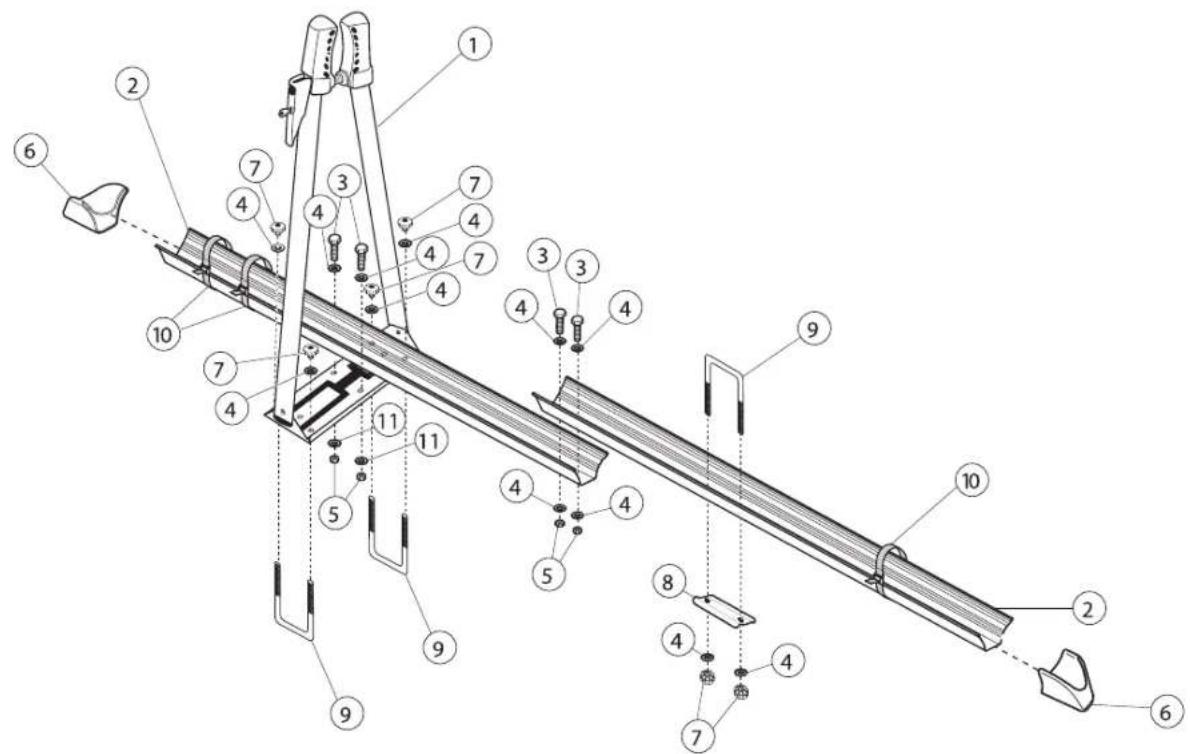

4. Wykaz części dachowego bagażnika rowerowego

Uwaga: Podczas pracy z tymi elementami należy dopilnować, aby w pobliżu nie znajdowały się dzieci. Dachowy bagażnik rowerowy zawiera małe części, które mogą zostać połknięte! 18093_Betriebsanleitung.indd 27 13.02.15 11:2428 Nr części Rysunek Opis części Liczba

Profilowana szyna na koło

6Ma Nakrętka samoblokująca

Śruba kabłąkowa w kształcie litery „U”

P a s z a b e z p i e c z a j ą c y do mocowania kół

18093_Betriebsanleitung.indd 28 13.02.15 11:2429 Krok 1 Mocowanie profilowanej szyny na koło (część nr 2) Na tym etapie montażu potrzebne będą następujące części.

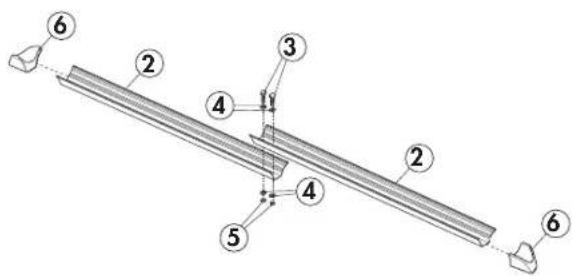

Połączyć ze sobą obie profilowane szyny na koło. W tym celu należy umieścić je jedna na drugiej, tak jak przedstawiono na rysunku, a następnie nałożyć je na otwory montażowe. Dobrze dokręcić odpowiednim narzędziem — narzędzie nie jest częścią dostawy. Na końcu na szyny należy nałożyć osłonki (część nr 6). Krok 2 Mocowanie uchwytu na ramę (część nr 1) na wstępnie zmontowanej profilowanej szynie na koło Na tym etapie montażu potrzebne będą następujące części.

UWAGA: Przed przystąpieniem do montażu tej części należy zmierzyć wymiary kół, aby możliwe było prawidłowe i bezpieczne przymocowanie ramy. Złożoną profilowaną szynę na koło należy przymocować do uchwytu na ramę w taki sposób, aby jej położenie umożliwiało zamocowanie roweru. Dobrze dokręcić odpowiednim narzędziem — narzędzie nie znajduje się w zestawie. Bagażnik rowerowy jest już złożony.

Nr części. Rysunek Liczba

Nr części. Rysunek Liczba

18093_Betriebsanleitung.indd 29 13.02.15 11:2430 Na tym etapie montażu potrzebne będą następujące części.

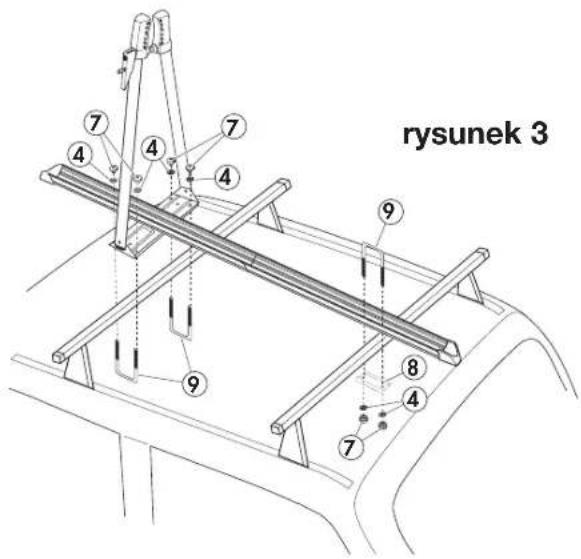

W celu transportu roweru całkowicie złożony bagażnik rowerowy należy umieścić na środku bagażnika dachowego, w sposób pokazany na rysunku 3. Jeśli konieczne jest zamontowanie 2 lub 3 bagażników rowerowych, należy ustawić je na bagażniku dachowym w równych odstępach. Przedtem należy jednak sprawdzić dopuszczalną nośność obu bagażników. Aby przymocować bagażnik rowerowy należy przykręcić śrubę kabłąkową (część nr 9) pod bagażnikiem dachowym, wsuwając ją w otwór w płycie. Następnie na śrubę kabłąkową należy nałożyć podkładkę o średnicy 6 (część nr 4) i mocno dokręcić za pomocą pokrętła (część nr 7). Te same czynności należy przeprowadzić po przeciwnej stronie. Teraz należy przymocować bagażnik rowerowy w tylnej części bagażnika dachowego, wkładając śrubę kabłąkową (część nr 9) w otwór w profilowanej szynie na koło (patrz rysunek nr 3). Należy pamiętać, że gwintowana część śruby musi być skierowana do dołu. Następnie na śrubę kabłąkową należy nałożyć od dołu płytę nośną (część nr 8) i przymocować, energicznie przekręcając pokrętło (część nr 7). Krok 3 Montaż bagażnika rowerowego na bagażniku na dachu pojazdu samochodowego — rozstaw belek bagażnika musi wynosić około 70 cm.

Nr części. Rysunek Liczba

Na końcu należy upewnić się, że śruby, nakrętki i pokrętła są dobrze dokręcone oraz że bagażnik rowerowy i bagażnik dachowy są dobrze przymocowane do pojazdu samochodowego. rysunek 3

18093_Betriebsanleitung.indd 30 13.02.15 11:2431 Rower należy postawić na profilowanej szynie (część nr 2) w sposób pokazany na rysunku 5. Poluzować uchwyt zatrzaskowy znajdujący się z boku uchwytu na ramę. Uchwyt należy przekręcać w kierunku przeciwnym do kierunku ruchu wskazówek zegara, aż do uzyskania prześwitu umożliwiającego założenie uchwytu na ramę — patrz rysunek 4. Teraz należy podnieść otwarty uchwyt na ramę i założyć go na ramę roweru. Uchwyt zatrzaskowy należy przekręcać zgodnie z kierunkiem ruchu wskazówek zegara, aż część mocująca uchwytu na ramę będzie przylegać do ramy roweru. Następnie należy zablokować uchwyt w sposób pokazany na rysunku 6. Na końcu należy zabezpieczyć koła roweru za pomocą pasów zabezpieczających dołączonych do zestawu (część nr 10). Dwa z nich należy założyć na koło przednie oraz jeden na koło tylne — patrz rysunek 5. Bardzo dokładnie i uważnie sprawdzić, czy bagażnik rowerowy jest odpowiednio przymocowany. Skontrolować sprzęt i upewnić się, że wszystkie części są dobrze połączone oraz że elementy montażowe uchwytu na ramę nie są w żaden sposób zdeformowane. Jeśli pojawią się wątpliwości co do prawidłowego sposobu zamocowania roweru, należy otworzyć uchwyt zaciskowy i powtórzyć cały proces, tak aby części ochronne uchwytu na ramę mocno przylegały do ramy pojazdu. Zablokować za pomocą klucza, a następnie zdjąć klucz: jazda z kluczem założonym na zamek bagażnika rowerowego jest zabroniona. Klucz należy przechowywać w bezpiecznym miejscu. Krok 4 Mocowanie roweru na bagażniku rowerowym. Aby prawidłowo wykonać ten krok, należy poprosić o pomoc drugą osobę. rysunek 4 rysunek 5 rysunek 6
