INSTRUKCJA OBSŁUGI HATS9CBS6BVOC HAIER

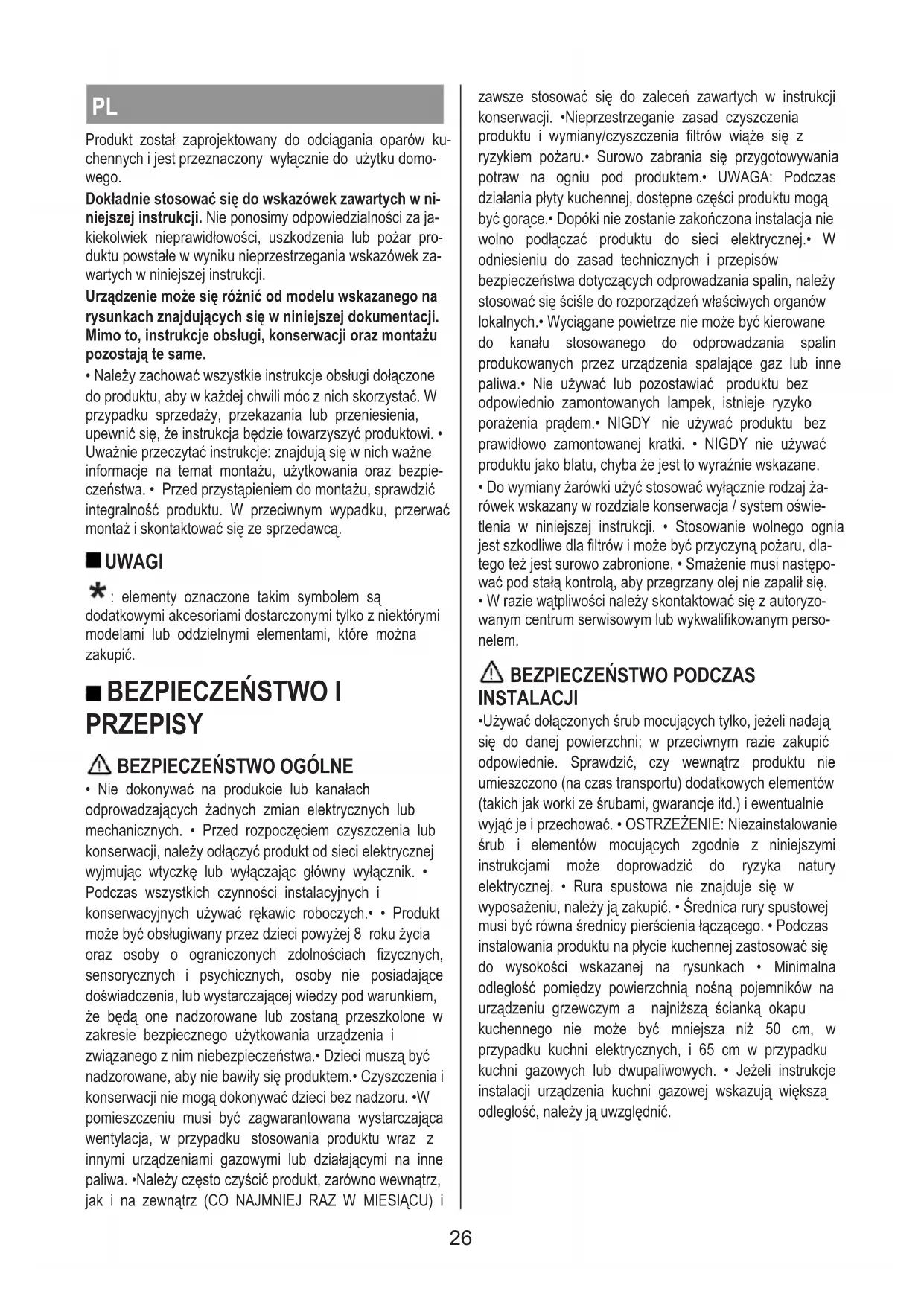

Produkt został zaprojektowany do odciągania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Dokładnie stosować się do wskazówek zawartych w niniejszej instrukcji. Nie ponosimy odpowiedzialności za jakiekolwiek nieprawidłowości, uszkodzenia lub pożar produktu powstałe w wyniku nieprzestrzegania wskazówek zawartych w niniejszej instrukcji.

Urządzenie może się różnić od modelu wskazanego na rysunkach znajdujących się w niniejszej dokumentacji. Mimo to, instrukcje obsługi, konserwacji oraz montażu pozostają te same.

- Należy zachować wszystkie instrukcje obsługi dołączone do produktu, aby w każdej chwili móc z nich skorzystać. W przypadku sprzedaży, przekazania lub przeniesienia, upewnić się, że instrukcja będzie towarzyszyć produktowi. • Uważnie przeczytać instrukcje: znajdują się w nich ważne informacje na temat montażu, użytkowania oraz bezpieczeństwa. • Przed przystąpieniem do montażu, sprawdzić integralność produktu. W przeciwnym wypadku, przerwać montaż i skontaktować się ze sprzedawcą.

UWAGI

* : elementy oznaczone takim symbolem są dodatkowymi akcesoriami dostarczonymi tylko z niektórychi modelami lub oddzielnymi elementami, które można zakupić.

■ BEZPIECZEŃSTWO I PRZEPISY

⚠ BEZPIECZEŃSTWO OGÓLNE

- Nie dokonywać na produkcie lub kanałach odprowadzających żadnych zmian elektrycznych lub mechanicznych. • Przed rozpoczęciem czyszczenia lub konserwacji, należy odłączyć produkt od sieci elektrycznej wyjmując wtyczkę lub wyłączając główny wyłącznik. • Podczas wszystkich czynności instalacyjnych i konserwacyjnych używać rękawic roboczych. • Produkt może być obsługiwany przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych i psychicznych, osoby nie posiadające doświadczenia, lub wystarczającej wiedzy pod warunkiem, że będą one nadzorowane lub zostaną przeszkolone w zakresie bezpiecznego użytkowania urządzenia i związanego z nim niebezpieczeństwa. • Dzieci muszą być nadzorowane, aby nie bawiły się produktem. • Czyszczenia i konserwacji nie mogą dokonywać dzieci bez nadzoru. • W pomieszczeniu musi być zagwarantowana wystarczająca wentylacja, w przypadku stosowania produktu wraz z innymi urządzeniami gazowymi lub działającymi na inne paliwa. • Należy często czyścić produkt, zarówno wewnątrz, jak i na zewnątrz (CO NAJMNIEJ RAZ W MIESIĄCU) i

zawsze stosować się do zaleceń zawartych w instrukcji konserwacji. • Nieprzestrzeganie zasad czyszczenia produktu i wymiany/czyszczenia filtrów wiąże się z ryzykiem pożaru. • Surowo zabrania się przygotowywania potraw na ogniu pod produktem. • UWAGA: Podczas działania płyty kuchennej, dostępne części produktu mogą być gorące. • Dopóki nie zostanie zakończona instalacja nie wolno podłączać produktu do sieci elektrycznej. • W odniesieniu do zasad technicznych i przepisów bezpieczeństwa dotyczących odprowadzania spalin, należy stosować się ściśle do rozporządzeń właściwych organów lokalnych. • Wyciągane powietrze nie może być kierowane do kanału stosowanego do odprowadzania spalin produkowanych przez urządzenia spalające gaz lub inne paliwa. • Nie używać lub pozostawiać produktu bez odpowiednio zamontowanych lampek, istnieje ryzyko porażenia prądem. • NIGDY nie używać produktu bez prawidłowo zamontowanej kratki. • NIGDY nie używać produktu jako blatu, chyba że jest to wyraźnie wskazane. • Do wymiany żarówki użyć stosować wyłącznie rodzaj żarówek wskazany w rozdziale konserwacja / system oświetlenia w niniejszej instrukcji. • Stosowanie wolnego ognia jest szkodliwe dla filtrów i może być przyczyną pożaru, dlatego też jest surowo zabronione. • Smażenie musi następować pod stałą kontrolą, aby przegrzany olej nie zapalił się. • W razie wątpliwości należy skontaktować się z autoryzowanym centrum serwisowym lub wykwalifikowanym personelem.

⚠ BEZPIECZEŃSTWO PODCZAS INSTALACJI

- Używać dołączonych śrub mocujących tylko, jeżeli nadają się do danej powierzchni; w przeciwnym razie zakupić odpowiednie. Sprawdzić, czy wewnątrz produktu nie umieszczono (na czas transportu) dodatkowych elementów (takich jak worki ze śrubami, gwarancje itd.) i ewentualnie wyjąć je i przechować. • OSTRZEŻENIE: Niezainstalowanie śrub i elementów mocujących zgodnie z niniejszymi instrukcjami może doprowadzić do ryzyka natury elektrycznej. • Rura spustowa nie znajduje się w wyposażeniu, należy ją zakupić. • Średnica rury spustowej musi być równa średnicy pierścienia łączącego. • Podczas instalowania produktu na płycie kuchennej zastosować się do wysokości wskazanej na rysunkach • Minimalna odległość pomiędzy powierzchnią nośną pojemników na urządzeniu grzewczym a najniższą ścianką okapu kuchennego nie może być mniejsza niż 50 cm, w przypadku kuchni elektrycznych, i 65 cm w przypadku kuchni gazowych lub dwupaliwowych. • Jeżeli instrukcje instalacji urządzenia kuchni gazowej wskazują większą odległość, należy ją uwzględnić.

⚠ BEZPIECZEŃSTWO PODŁĄCZENIA ELEKTRYCZNEGO

•Napięcie sieciowe musi być zgodne z napięciem wskazanym na tabliczce znamionowej wewnątrz produktu. •Jeśli produkt jest wyposażony we wtyczkę, należy go podłączyć do gniazdka zgodnego z obowiązującymi przepisami, znajdującego się w miejscu dostępnym nawet po instalacji. •Jeśli nie ma wtyczki (bezpośrednie podłączenie do sieci) lub nie znajduje się ona w dostępnym miejscu, również po zainstalowaniu, należy zastosować zgodny z przepisami dwubiegunowy wyłącznik, który zapewni całkowite odłączenie od sieci w warunkach przepięcia kategorii III, zgodnie z zasadami instalacji. • Produkt jest wyposażony w specjalny kabel zasilający; w przypadku jego uszkodzenia, należy zwrócić się do serwisu pomocy technicznej po wymianę.

- Uwaga! Przed ponownym podłączeniem obwodu do zasilania sieciowego i sprawdzeniem prawidłowego działania, należy zawsze sprawdzić, czy kabel zasilania został prawidłowo zamontowany.

Uwaga! Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

■ WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

Wskazówki dotyczące prawidłowego użytkowania ograniczającego wpływ na środowisko: Podczas rozpoczęcia gotowania włączyć urządzenie z minimalną prędkością, pozostawiając je włączone również na kilka minut po zakończeniu gotowania. Zwiększyć prędkość tylko w przypadku dużej ilości spalin i oparów, używając funkcji booster wyłącznie w ekstremalnych wypadkach. Aby utrzymać skuteczność systemu redukcji nieprzyjemnych zapachów, wymieniać, gdy jest to konieczne filtr/węglowy/e. Aby zachować skuteczność filtra przeciwtłuszczowego, w razie konieczności należy go wyczyścić. Aby zwiększyć skuteczność i zredukować hałas, zastosować maksymalną średnicę systemu odprowadzania wskazaną w niniejszej instrukcji.

■UTYLIZACJA PO WYCOFANIU Z EKSPLOATACJI

Omawiane urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (Waste Electrical and Electronic Equipment Regulations 2013) w zakresie urządzeń elektrycznych i elektronicznych (ZSEE).

ZSEE dotyczy zarówno substancji zanieczyszczających (które mogą mieć negatywny wpływ na środowisko), jak i elementów podstawowych (które mogą być ponownie wykorzystane).

Należy koniecznie poddać ZSEE odpowiedniemu przetwarzaniu w celu usunięcia i właściwego unieszkodliwienia zanieczyszczeń oraz odzyskania wszystkich materiałów. Każdy obywatel może odegrać ważną rolę w procesie ochrony środowiska przez ZSEE; konieczne jest przestrzeganie pewnych podstawowych zasad:

• ZSEE nie powinien być traktowany jak odpady domowe;
• ZSEE musi być oddany do miejsc zbiórki prowadzonych przez gminę lub zarejestrowaną firmę.

W wielu krajach zbiórka może być dostępna również dla dużego ZSEE. W przypadku zakupu nowego urządzenia, należy zwrócić stare sprzedawcy, który musi je przyjąć nieodpłatnie jako jedną sztukę, pod warunkiem, że urządzenie jest równoważnego typu i posiada te same funkcje co nowe zakupione.

NORMY

Sprzęt zaprojektowany, przetestowany i wyprodukowany zgodnie z przepisami bezpieczeństwa: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

■ UŻYTKOWANIE

System zasysania oparów może być używany w wersji wyciągowej z odprowadzaniem na zewnątrz budynku lub filtrującej z wewnętrzną recyrkulacją.

Wersja Wyciągowa:

Opary są odprowadzane na zewnątrz przez rurę przymocowaną do kołnierza przyłączeniowego.

UWAGA! Jeśli produkt jest wyposażony w filtr(y) węglowy(e), należy go(je) usunąć.

Podłączyć produkt do przewodów rurowych i otworów spustowych na ścianie, o średnicy równej średnicy wylotu powietrza (kołnierz łączący).

Zastosowanie przewodów rurowych i otworów spustowych na ścianie o mniejszej średnicy doprowadzi do zmniejszenia wydajności zasysania i znacznego zwiększenia hałasu. W takim przypadku producent uchyla się od wszelkiej odpowiedzialności.

• Użyć przewodu o niezbędnej minimalnej długości.
• Użyć przewodu z możliwe jak najmniejszą liczbą kolanek (maksymalny kąt kolanka: 90°).
• Unikać dużych różnic w przekroju przewodu.

Wersja Filtrująca:

Wyciągane powietrze zostanie oczyszczone z tłuszczu i zapachów, a następnie ponownie wprowadzone do pomieszczenia. Do użycia produktu w tej wersji, należy zainstalować dodatkowy system filtrów węglowych.

■ MONTAŻ PIERWSZA INSTALACJA

- Sprawdzić, czy wymiary zakupionego produktu są odpo-

wiednie do wybranego miejsca instalacji.

• Wyjąć filtr(y) węglowe, jeśli jest (są) dostarczone (patrz również odpowiedni akapit).
• Należy go (je) zamontować tylko w przypadku stosowania produktu w wersji filtrującej.
• W przypadku paneli bocznych, ścian lub szafek wiszących należy sprawdzić, czy jest wystarczająco dużo miejsca do zainstalowania produktu oraz, czy jest możliwy łatwy dostęp do panelu sterowania.
• Produkt jest dostarczany z kołkami mocującymi, umożliwiającymi montaż na większości ścian/sufitów. Należy jednak skonsultować się z wykwalifikowanym technikiem w celu upewnienia się o przydatności materiałów do danego rodzaju ściany/sufitu. Ściana/sufit musi być wystarczająco solidna, aby utrzymać ciężar okapu.

Produkt o dużej wadze, przenoszenie i montaż okapu muszą wykonywać co najmniej dwie osoby.

■ DZIAŁANIE

Omawiany okap posiada system działania automatycznego (patrz paragraf „Działanie automatyczne (czujnik)“).

Kalibrowanie jest wykonywane automatycznie, za każdym razem, gdy okap zostanie podłączony do sieci elektrycznej (np.: po zamontowaniu lub po blackout). Można je również przeprowadzić ręcznie (patrz rozdział „Ustawienie parametrów do Działania automatycznego - Regulacja ręczna").

Podczas kalibracji, która trwa 5 minut, migają elementy sterowania i można użyć wyłącznie przycisków oświetlenia.

Panel sterowniczy

Aby wybrać funkcje okapu wystarczy lekko dotknąć poleceń.

T1 1 2 3 B S T2 T3 T4 T5 T6 T7

T1 = Przycisk Off silnika (stand by)

T2 = Przycisk wyboru malej prędkości (moc zasysania). Przycisk miga, jeśli jest aktywne opóźnione wyłączanie okapu (tylko w przypadku modeli z pilotem zdalnego sterowania).

T3 = Przycisk wyboru średniej prędkości (moc zasysania). Przycisk miga, jeśli jest aktywne opóźnione wyłączanie okapu (tylko w przypadku modeli z pilotem zdalnego sterowania).

T4 = Przycisk wyboru dużej prędkości (moc zasysania). Przycisk miga, jeśli jest aktywne opóźnione wyłączanie okapu (tylko w przypadku modeli z pilotem zdalnego sterowania).

T5 = Przycisk wyboru intensywnej prędkości (mocy zasy-sania) - czas trwania wynosi 5 minut, po upływie których

powraca do średniej prędkości (mocy zasysania) lub następuje wyłączenie, jeśli jest aktywne opóźnione wyłączenie okapu (tylko w modelach z pilotem). W obu przypadkach przycisk miga, wskazując na ustawienie prędkości na czas. T6 = Przycisk ON/OFF oświetlenia. Krótko wcisnąć, aby włączyć lub wyłączyć oświetlenie płyty kuchennej. T7 = Działanie automatyczne (czujnik).

Wskaźniki Nasycenia filtrów (T5)

W regularnych odstępach czasu, okap wskazuje konieczność przeprowadzenia konserwacji filtrów.

Przycisk (T5) włączony na stale: przeprowadzić konserwację filtra przeciwłuszczowego.

Przycisk (T5) włączony migający: przeprowadzić konserwację filtra węglowego.

Uwaga: Sygnalizacja o nasyceniu filtrów jest widoczna w ciągu pierwszej minuty po wyłączeniu okapu, w tym czasie należy wyresetować wskaźniki nasycenia.

Resetowanie wskaźników nasycenia filtrów (T5)

Wcisnąć na dłuższą chwilę przycisk (T5).

Aktywacja wskaźnika nasycenia filtra węglowego (T5).

Uwaga: taką czynność należy przeprowadzać, gdy okap jest wyłączony.

Wskaźnik ten jest normalnie wyłączony, wcisnąć na dłuższą chwilę przycisk (T5), aby aktywować funkcję: przycisk włączy się stałe.

Aby dezaktywować funkcję, wcisnąć na dłuższą chwilę przycisk (T5): przycisk zacznie migać.

Działanie automatyczna (Czujnik) (T7)

Wcisnąć przycisk (T7) (środkowa LED (T7) świeci się na biało). Okap włączy się z najodpowiedniejszą prędkością w zależności od oparów z gotowania wykrytych przez czujnik znajdujące się w okapie.

Ustawianie parametrów do Działania automatycznego

Uwaga: Wszystkie opisane poniżej czynności kalibracji, wyboru, regulacji i połączenia logicznego są możliwe na wyłączonym okapie (OFF).

Ustawienie parametrów jest wykonywane regularnie, automatycznie, za każdym razem, gdy okap zostanie podłączony do sieci elektrycznej (np.: po pierwszym zamontowaniu lub po blackout) lub ręcznie.

Regulacja ręczna

Należy ją przeprowadzić, gdy zauważy się niezadowalające Działanie trybu automatycznego; należy ją wykonać, gdy w kuchni panują normalne warunki środowiskowe.

Ręczna regulacja przewiduje:

- Kalibrację okapu.

- Wybór płyty kuchennej (gazowa - indukcyjna lub elektryczna).

Kalibracja okapu (T7).

Wcisnąć na dłuższą chwilę przycisk (T7); wszystkie LED przycisku migają „w ciemniejszych odcieniach”, wskazując że kalibracja została rozpoczęta; proces kalibracji trwa około 5 minut.

Wybór płyty kuchennej (gazowa - indukcyjna lub elektryczna).

Równocześnie na dłuższą chwilę wcisnąć przyciski (T2 -T3), przyciski (T2 - T3 - T4) zaczną migać przez 5 sekund. W tym czasie wcisnąć:

przycisk (T2) w przypadku płyty gazowej przycisk (T3) w przypadku płyty elektrycznej przycisk (T4) w przypadku płyty indukcyjnej.

Wybrany przycisk pozostaje podświetlony wskazując, że dokonano wyboru, a po 10 sekundach krótko miga, aby wskazać, że dokonany wybór został zarejestrowany.

■ OSTRZEŻENIA DOTYCZĄCE KONSERWACJI

• Czyszczenie: Do czyszczenia używać wyłącznie szmatki nasączonej neutralnym płynnym detergentem. Nie stosować żadnych narzędzi i elementów do czyszczenia.
• Unikać stosowania produktów zawierających substancje ścierne. NIE UŻYWAĆ ALKOHOLU!

Informacje na temat konserwacji produktu wskazano na ilustracjach na końcu części o instalacji, oznaczonych poniższym symbolem.

- Film przeciwtłuszczowy: Raz w miesiącu należy czyścić metalowy filtr przeciwtłuszczowy za pomocą nie-agresywnych detergentów, ręcznie lub w zmywarce w niskiej temperaturze i w krótkim cyklu mycia. W celu wymontowania filtru przeciwtłuszczowego pociągnąć uchwyt sprężynowy.

- Filtr przeciwtłuszczowy zatrzymuje cząsteczki tłuszczu powstające podczas gotowania. Podczas mycia w zmywarce do naczyń, metalowy filtr przeciwtłuszczowy może ulec przebarwieniu, mimo to jego właściwości filtracyjne nie ulegają zmianie.

- NIE węglowy NIE nadaje się do mycia (tylko do wersji filtrującej): nasycenie filtra węglowego następuje po dłuższym użytkowaniu, w zależności od rodzaju kuchni i regularnego czyszczenia filtra przeciwłuszczowego. W każdym przypadku, należy wymieniać wkład co cztery miesiące. NIE nadaje się do mycia ani regeneracji.

Montaż: najpierw zaczepić filtr węglowy z tyłu na metalowej wypustce okapu, następnie z przodu na dwóch pokrętłach.

Demontaż: wyjąć filtr węglowy, obracając pokrętła mocujące do okapu o 90°.

- System oświetlenia : Użytkownik nie może wymieniać systemu oświetlenia, w razie nieprawidłowości należy skontaktować się z serwisem obsługi.

- System oświetlenia opiera się na technologii LED. Diody LED gwarantują optymalne oświetlenie, działają do 10 razy dłużej niż tradycyjne żarówki i pozwalają zaoszczędzić 90% energii elektrycznej.
