INSTRUKCJA OBSŁUGI LK7023 IFM

Instrukcja obsługi

Elektroniczny czujnik poziomu

LK10xx

LK70xx

Spis treści

1 Wstep 4

1.1 Symbolika 4
1.2 Ostrzeżenia.... 4

2 Instrukcje bezpieczeństwa 5

3 Zastosowanie zgodne z przeznaczeniem 6

3.1 Ograniczenia w stosowaniu.... 6

4 Skrócona instrukcja.... 7

4.1 Przykładowa konfiguracja nr 1 7
4.2 Przykładowa konfiguracja 2. 7

5 Działanie.... 9

5.1 Zasada pomiaru 9
5.2 Zasada działania / cechy urządzenia 9

5.2.1 Tryby pracy 9
5.2.2 Uwagi dotyczące zintegrowanego zabezpieczenia przelewowego ..... 10
5.2.3 Wyświetlacz i funkcje przełączania 10
5.2.4 Przesunięcie do pomiaru rzeczywistego poziomu w zbiorniku.... 11
5.2.5 Stan zdefiniowany w przypadku usterki.... 11
5.2.6 IO-Link 11

6 Montaż 13

6.1 Instrukcja montażu w przypadku działania z zabezpieczeniem przelewowym.... 13
6.2 Instrukcja instalacji w przypadku działania bez zabezpieczenia przelewowego..... 14

6.2.1 Montaż w strefie nieaktywnej 14

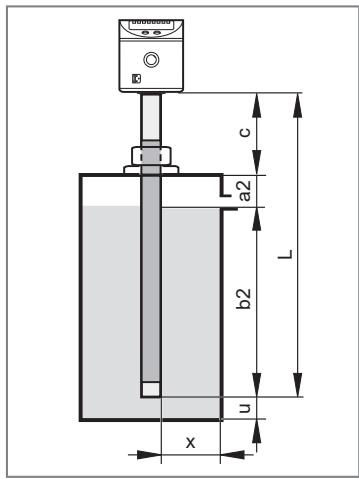

6.2.2 Montaż w strefie aktywnej A sondy 15

6.3 Inne uwagi dotyczące montażu 15

6.3.1 Ustalenie wysokości montażu: 16

7 Podłączenie elektryczne 17
8 Wyświetlacz i przyciski sterujące.... 18
9 Menu.... 19

9.1 Struktura menu 19

10 Parametryzacja.... 20

10.1 Uwagi dot. ustawiania parametrów przez IO-Link 20

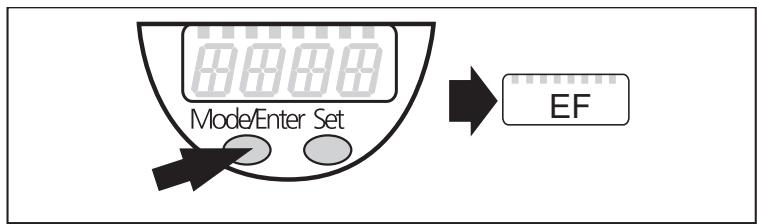

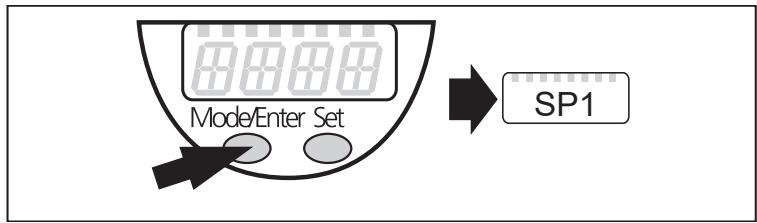

10.2 Ustawianie parametrów – informacje ogólne 21
10.3 Ustawienia podstawowe 23

10.3.1 Należy określić jednostkę miary 23
10.3.2 Ustawianie przesunięcia 23
10.3.3 Ustawienia medium....23
10.3.4 Ustawianie zabezpieczenia przelewowego 24
10.3.5 Regulacja zabezpieczenia przelewowego....24

10.4 Ustawianie sygnałów wyjściowych 25

10.4.1 Ustawianie funkcji wyjścia.... 25
10.4.2 Ustawianie granic przełączania (funkcja histerezy) 25
10.4.3 Ustawianie granic przełączania (funkcja okna) 25
10.4.4 Ustawianie opóźnień przełączania 25
10.4.5 Ustawianie zwłoki zerowania.... 25
10.4.6 Ustawianie logiki przełączania dla wyjścia 25
10.4.7 Definiowanie reakcji wyjść w przypadku usterki (stan bezpieczny) 26
10.4.8 Konfiguracja wyświetlacza 26
10.4.9 Przywracanie ustawień fabrycznych wszystkich parametrów 26

10.5 Ustawianie wartości i pomoce w obliczeniach 26

10.5.1 Nastawa wartości [OFS] 26
10.5.2 Ustawianie wartości [OP] 27
10.5.3 Pomoce do obliczania [OP].... 27

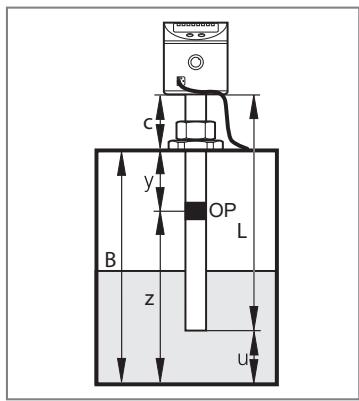

10.5.3.1 Definicja „od pokrywy” 28

10.5.3.2 Definicja „od dna” 28

10.5.4 Zakresy ustawień [SPx] / [FHx] i [rPx] / [FLx]. 28

10.6 Przykłady zastosowania 28

10.6.1 Agregat hydrauliczny.... 28
10.6.2 Pompa 29

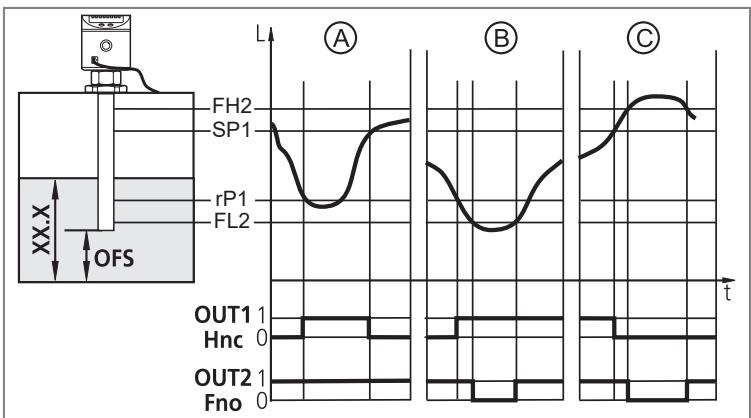

10.6.3 Zbiornik magazynowy / jednostka hydrauliczna.... 30

11 Działanie urządzenia.... 32

11.1 Wskaźniki stanu pracy 32
11.2 Odczyt nastaw parametrów. 32
11.3 Wskazania błędu.... 32
11.4 Reakcja wyjścia w odmiennych stanach pracy 33

12 Konserwacja, naprawa i utylizacja. 34

12.1 Informacje dotyczące konserwacji w przypadku działania bez zabezpieczenia przelewowego.... 34

13 Ustawienia fabryczne 35

1 Wstęp

Instrukcje, dane techniczne, aprobaty i dodatkowe informacje można znaleźć za pomocą kodu QR na urządzeniu/opakowaniu lub na stronie documentation.ifm.com.

1.1 Symbolika

√ Wymaganie
Instrukcje
▷ Reakcja, rezultat

[...] Oznaczenie klawiszy i przycisków lub wskazań

→ Odnośnik

Ważna uwaga

Niestosowanie się do instrukcji obsługi może prowadzić do nieprawidłowego działania lub zakłóceń.

Informacja

Nota uzupełniająca

1.2 Ostrzeżenia

Ostrzeżenia wskazują na możliwość zranienia osób i uszkodzenia własności. Pozwala to na bezpieczne obchodzenie się z produktami. Ostrzeżenia są stopniowane następująco:

OSTRZEŻENIE

Ostrzeżenie przed poważnym urazem ciała.

▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są ciężkie zranienia włącznie ze śmiertelnymi.

UWAGA

Ostrzeżenie o niewielkim lub średnio grożnym zranieniu
▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są niewielkie lub średnio groźne zranienia.

UWAGA

Ostrzeżenie o uszkodzeniu mienia
▷ W przypadku niezastosowaniu się do ostrzeżenia, możliwe są uszkodzenia przedmiotów.

2 Instrukcje bezpieczeństwa

- Opisane urządzenie stanowi element składowy do integracji z systemem.

– Projektant systemu jest odpowiedzialny za jego bezpieczeństwo.
- Projektant systemu przeprowadza analizę ryzyka i tworzy dokumentację, którą powinien otrzymać użytkownik i operator systemu, zgodnie z wymaganiami prawnymi oraz normatywnymi, Ta dokumentacja musi zawierać wszystkie niezbędne informacje i instrukcje bezpieczeństwa dla operatorów, użytkownika i pracowników serwisowych autoryzowanych przez projektanta systemu.

• Przed konfiguracją produktu proszę zapoznać się z tym dokumentem, a następnie przechowywać go przez cały okres użytkowania produktu.
• Produkt musi odpowiadać zamierzonym zastosowaniem i warunkom środowiskowym bez żadnych ograniczeń.
• Produkt należy stosować tylko zgodnie z jego przeznaczeniem (→ Zastosowanie zgodne z przeznaczeniem).
• W przypadku nieprzestrzegania instrukcji obsługi lub danych technicznych może dojść do uszkodzenia ciała i/lub mienia.
• Producent nie ponosi odpowiedzialności ani nie udziela gwarancji w przypadku nieuprawnionej ingerencji w produkt lub jego nieprawidłowego użytkowania.
• Montaż, połączenie elektryczne, konfiguracja, eksploatacja i konserwacja produktu muszą być wykonane przez wykwalifikowanych pracowników upoważnionych przez użytkownika maszyny.
• Chronić urządzenia i kable przed uszkodzeniem.
• Produkt należy stosować tylko z dozwolonymi mediami (→ Dane techniczne).
• Urządzenie spełnia wymogi normy EN 61000-6-4 i jest produktem klasy A. Urządzenie może powodować zakłócenia radiowe w swoim otoczeniu. W razie wystąpienia zakłóceń, użytkownik musi podjąć odpowiednie kroki.

3 Zastosowanie zgodne z przeznaczeniem

Urządzenie zostało zaprojektowane specjalnie z myślą o spełnieniu wymagań związanych z budową obrabiarek. W szczególności nadaje się do monitorowania emulsji chłodzących (także zanieczyszczonych), a także olejów do cięcia i płynów hydraulicznych.

3.1 Ograniczenia w stosowaniu

- Urządzenie nie nadaje się do użytku w przypadku:

• kwasów i zasad
  – zastosowań higienicznych i galwanicznych
  – mediów o wysokim stopniu przewodzenia i przylepności (np. klej, szampon)
  – granulatów, materiałów sypkich
  – zastosowań szlifierskich (zwiększone ryzyko tworzenia osadów).

- Istnieje możliwość, że dobrze przewodząca piana zostanie uznana za medium:

▶ Wykonać test aplikacji, aby sprawdzić poprawność działania.
- W przypadku mediów z zawartością wody o temperaturze > 35°C urządzenie należy zamontować w ▷ rurze termoklimatycznej (→ Akcesoria).
- Należy przestrzegać maksymalnej temperatury medium w rurze termoklimatycznej: → Karta danych technicznych.
- W przypadku automatycznego wykrywania medium: W przypadku mediów wysoce niejednorodnych, rozwarstwiających się i tym samym tworzących odrębne warstwy (np. warstwa oleju na powierzchni wody), należy:
▶ Wykonać test aplikacji, aby sprawdzić poprawność działania.

4 Skrócona instrukcja

W celu szybszego uruchomienia, w większości zastosowań można wykorzystać podane poniżej konfiguracje. Wskazane odległości minimalne mają zastosowanie wyłącznie dla poszczególnych opisywanych przypadków.

4.1 Przykładowa konfiguracja nr 1

Urządzenie:	LK1022 (długość sondy L= 264 mm)
Wykrywane medium:	Olej mineralny
Tryb pracy:	Ręczne wybieranie mediów z zabezpieczeniem przelewowym (ustawienia fabryczne Lk10xx): Tryby pracy (→ ☐ 9)
Środowisko montażu:	Montaż jak na → Rysunku Zbiornik metalowy

Rys. 1: Przykład konfiguracji 1 Zbiornik metalowy

▶ Zamontuj urządzenie.
▶ Zachowaj odległości (x), (u) i (c):

x:	min. 4,0 cm
u:	min. 1,0 cm
c:	maks. 14,0 cm

▶ Należy uziemić czujnik i zbiornik: Podłączenie elektryczne (→ 17)
▶ Przestrzegać kolejności ustawiania parametrów:

• [MEdl] = [OIL.2]: Ustawienia medium ( → ☐ 23)
- [OFS] = (u); np.: (u) = 2,0 cm: Przesunięcie do pomiaru rzeczywistego poziomu w zbiorniku (→ 11)
- [OP]: Ustawić zabezpieczenie przelewowe OP w odległości (y) większej niż 4,5 cm poniżej elementu montażowego.

W przypadku odległości (y) mniejszych niż 4,5 cm może wystąpić nieprawidłowe działanie oraz komunikaty o błędach w trakcie procesu regulacji [cOP]
Wzrost krokowy i zakres ustawień: Ustawianie wartości [OP] (→ □ 27) Pomoce obliczeniowe dla [OP]: Pomoce do obliczania [OP] (→ □ 27)

▶ Wyregulować zabezpieczenie przelewowe OP względem [cOP]: Regulacja zabezpieczenia przelewowego (→ 24)
▷ Urządzenie jest gotowe do pracy.
▶ Dokonaj dalszych ustawień, jeśli to konieczne.
▶ Sprawdź czy urządzenie działa poprawnie.

4.2 Przykładowa konfiguracja 2

Urządzenie:	LK7023 (z ustawieniami fabrycznymi); długość sondy L = 472 mm
Wykrywane medium:	Emulsja chłodząca
Tryb pracy:	Automatyczne wykrywanie mediów (ustawienia fabryczne Lk70xx): Tryby pracy (→ ☐ 9)
Środowisko montażu:	Montaż jak na → Rysunku Zbiornik metalowy

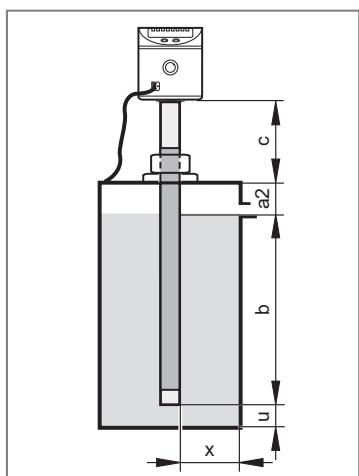

Rys. 2: Przykład konfiguracji 2 Zbiornik metalowy

▶ Zamontuj urządzenie.
▶ Zachowaj odległości (x), (u) i (c):

x:	min. 4,0 cm
u:	min. 1,0 cm
c:	maks. 23,0 cm

▶ Należy uziemić czujnik i zbiornik: Podłączenie elektryczne (→ 17)

▶ Zachować maks. dopuszczalny poziom (b).

Należy zachować odległość (a2) większą niż 5,0 cm pomiędzy poziomem maksymalnym (b) a elementem montażowym.

Przestrzegać kolejności ustawiania parametrów:
• [MEdl] = [Auto]: Ustawienia medium ( → ☐ 23)
- [OFS] = (u), np. (u) = 1,0 cm: Przesunięcie do pomiaru rzeczywistego poziomu w zbiorniku (→ 11)
- [SP1] = Punkt przełączania ustawić w odległości (a2) większej niż 5,0 cm poniżej elementu montażowego.

Regulacja w krokach co 0,5 cm. Punkt przełączania [SP1] jest używany jako zabezpieczenie przed przepelnieniem (pompa wyłączona, wlot zamknięty).

▶ Urządzenie musi zostać ponownie zainicjowane:
▶ Należy wyłączyć i ponownie włączyć zasilanie.
▷ Urządzenie jest gotowe do pracy.
▶ Dokonaj dalszych ustawień, jeśli to konieczne.
▶ Sprawdź, czy urządzenie działa poprawnie.

5 Działanie

5.1 Zasada pomiaru

Czujnik ustala poziom zgodnie z pojemnościową zasadą dokonywania pomiaru:

• Generowane jest pole elektryczne [E], na które oddziałuje wykrywane medium. Zmianie pola elektrycznego odpowiada wytworzenie sygnału pomiarowego, który jest przetwarzany elektronicznie.
• Stała dielektryczna medium decyduje o jego wykrywaniu. Media o wysokiej stałej dielektrycznej (np. woda) generują silny sygnał pomiarowy, natomiast media o mniejszej stałej dielektrycznej (np. oleje) sygnał odpowiednio słabszy.
• Strefa aktywna sondy składa się z 16 pojemnościowych segmentów pomiarowych. Generują one sygnał pomiarowy w zależności od stopnia zanurzenia sondy pomiarowej w medium.

Rys. 3: Zasada pomiaru

I: Strefa nieaktywna
A: Strefa aktywna (16 aktywnych segmentów)
E: Pole elektryczne
Wymiary → Karta danych technicznych

5.2 Zasada działania / cechy urządzenia

Urządzenie można zainstalować w zbiornikach różnej wielkości.

Dostępne są 2 wyjścia. Można je niezależnie konfigurować.

OUT1	Sygnał przełączający dla wartości granicznej poziomu / IO-Link
OUT2	Sygnał przełączający dla wartości granicznej poziomu

▶ Aby wyregulować urządzenie do danego zastosowania, należy wybrać odpowiedni tryb pracy.

5.2.1 Tryby pracy

1. Zalecane ręczne wybieranie mediów z zabezpieczeniem przelewowym (ustawienia fabryczne LK10xx)! Najwyższa niezawodność działania!

Wykrywane medium ustawia się ręcznie (Parametr [MEdI]). Dodatkowo dostępne jest zintegrowane, niezależnie działające zabezpieczenie przelewowe.

1. Ręczne wybieranie mediów bez zabezpieczenia przelewowego. Średnia niezawodność działania!

Wykrywane medium ustawia się ręcznie, jak opisano w punkcie 1. Zabezpieczenie przelewowe jest dezaktywowane (Parametr [OP] = [OFF]). Z tego względu nie jest wymagana żadna regulacja.

1. Automatyczne wykrywanie mediów (ustawienia fabryczne LK70xx). Najniższa niezawodność działania!

Przy każdym załączeniu napięcia roboczego urządzenie dopasowuje się do medium i środowiska instalacyjnego.

W przypadku automatycznego wykrywania mediów (Paramter [MEdI] = [Auto]), brak zabezpieczenia przelewowego!

Automatyczne wykrywanie mediów może prawidłowo funkcjonować jedynie po spełnieniu pewnych warunków (jak np. zgodność z określonymi specyfikacjami montażu, ograniczenia funkcjonowania i konserwacji): Informacje dotyczące konserwacji w przypadku działania bez zabezpieczenia przelewowego (→ 34)

5.2.2 Uwagi dotyczące zintegrowanego zabezpieczenia przelewowego

Za pomocą parametru [OP] (OP = zabezpieczenie przelewowe), jeden z górnych segmentów pomiarowych określa się jako zintegrowane zabezpieczenie przelewowe OP.

• Jeśli zostanie aktywowane zabezpieczenie przelewowe OP, należy dokonać odpowiedniej regulacji w ▷ instalacji (Parametr [cOP]). W przeciwnym razie urządzenie nie jest gotowe do działania; [≡≡≡≡] jest wskazywane na wyświetlaczu: Wskaźniki stanu pracy (→ 32)
• Zabezpieczenie przelewowe OP można dezaktywować (parametr [OP] = [OFF]).

Dezaktywacja zabezpieczenia przelewowego może pogorszyć niezawodność działania. Dlatego w ▷ celu zapewnienia optymalnego funkcjonowania oraz maksymalnej niezawodności działania zalecamy nie dezaktywować zabezpieczenia przelewowego OP!

• Zabezpieczenie przelewowe OP stanowi maksymalny limit zakresu pomiarowego. Punkty przełączenia [SPx] / [FHx] są zawsze poniżej [OP].
• Zabezpieczenie przelewowe OP nie jest przypisane do odrębnego wyjścia. Zapewnia dodatkową ochronę i przełącza się tylko wtedy, gdy wraz ze wzrostem poziomu jedno z wyjść nie zostało przełączone, mimo że odpowiedni punkt przełączania został przekroczony (np. z powodu awarii wynikających z zastosowania).
  Reakcja OP zapobiegającego przepełnieniu wyzwala zatem „stan pełny” zgodnie ze skonfigurowanymi funkcjami przełączania: Wyświetlacz i funkcje przełączania (→ 10)
• Zabezpieczenie przelewowe OP zazwyczaj reaguje w momencie, gdy poziom dochodzi do wybranego segmentu pomiarowego (kilka mm przed ustawioną wartością OP).
• Zabezpieczenie przelewowe OP reaguje natychmiast i bez złwoki. Ustawione czasy złwoki (np. punktu przełączania bezpośrednio poniżej) nie mają wpływu na zabezpieczenie przelewowe OP.
• Reakcja zabezpieczenia przelewowego pokazywana jest na wyświetlaczu (Full oraz wskazanie zmiany aktualnego poziomu co sekundę).

5.2.3 Wyświetlacz i funkcje przełączania

Urządzenie wyświetla aktualny poziom w cm lub calach, w zależności od wyboru. Jednostki na wyświetlaczu definiuje się w ustawieniach parametrów. Ustawiona jednostka pomiaru i stan przełączania wyjść są wskazywane przez diody LED.

Urządzenie sygnalizuje poprzez dwa wyjścia przełączające (OUT1/OUT2) o tym, że ustawiony limit został przekroczony lub że poziom znajduje się poniżej limitu. Parametry wyjść przełączających można ustawić.

• Funkcja histerezy / normalnie otwarte → Rysunek Funkcja histerezy: [oux] = [Hno].
• Funkcja histerezy / normalnie zamknięte → Rysunek Funkcja okna: [oux] = [Hnc].

Najpierw nastawia się punkt załączania [SPx], a następnie punkt zerowania [rPx] w pożądanej odległości.

Histereza dla zabezpieczenia przelewowego OP jest stała.

• Funkcja okna / normalnie otwarte → Rysunek Funkcja histerezy: [oux] = [Fno].
• Funkcja okna / normalnie zamknięte → Rysunek Funkcja okna: [oux] = [Fnc].

Szerokość okna można ustawić za pomocą różnicy między [FHx] i [FLx]. [FHx ] = górna wartość, [FLx ] = dolna wartość.

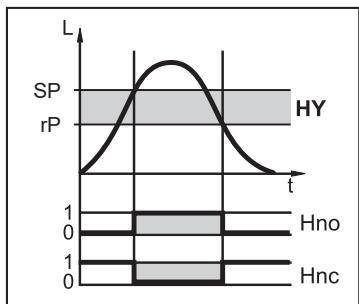

Rys. 4: Funkcja histerezy

L: poziom

HY: histereza

FE: okno

Rys. 5: Funkcja okna

L: poziom

HY: histereza

FE: okno

5.2.4 Przesunięcie do pomiaru rzeczywistego poziomu w zbiorniku

Strefa pomiędzy dnem zbiornika a dolną krawędzią sondy pomiarowej może zostać ustawiona jako wartość przesunięcia. [OFS]. Tym samym wyświetlacz i punkty przełączania odnoszą się do poziomu rzeczywistego (punkt odniesienia = dno zbiornika).

Dla [OFS] = [0]: Punktem odniesienia jest dolna krawędź sondy pomiarowej.

Ustawione przesunięcie odnosi się jedynie do wyświetlacza na urządzeniu. Nie ma wpływu na wartość procesową przekazywaną poprzez IO-Link. Jednakże parametr OFS jest prawidłowo przekazywany poprzez IO-Link i tym samym może być uwzględniany.

5.2.5 Stan zdefiniowany w przypadku usterki

Dla każdego wyjścia można zdefiniować stan bezpieczeństwa w przypadku wystąpienia usterki. W przypadku wykrycia błędu wyjścia natychmiast przechodzą do zdefiniowanego, bezpiecznego stanu. W tym przypadku reakcję wyjścia można ustawić za pomocą parametru [FOU1], [FOU2]: Definiowanie reakcji wyjść w przypadku usterki (stan bezpieczny) (→ 26)

5.2.6 IO-Link

IO-Link to system komunikacji, służący do łączenia inteligentnych czujników i siłowników z systemami automatyki. IO-Link jest zgodny z normą IEC 61131-9.

Informacje ogólne dotyczące IO-Link dostępne są pod adresem io-link.ifm

Plik opisu wejścia/wyjścia urządzenia (IODD) wraz ze wszystkimi parametrami, danymi technologicznymi i szczegółowymi opisami urządzenia dostępny jest pod adresem documentation.ifm.com

IO-Link oferuje następujące korzyści:

• Przesyłanie bez zakłóceń wszelkich danych i wartości procesowych
• Parametryzacja w trakcie procesu lub wprowadzanie nastaw poza procesem
• Parametry identyfikacji podłączonych urządzeń w instalacji
  • Dodatkowe parametry i funkcje diagnostyczne
• Automatyczne tworzenie kopii zapasowych i przywracanie zestawów parametrów w przypadku wymiany urządzenia (zapis danych)

• Rejestrowanie zestawów parametrów, wartości procesowych i zdarzeń

• Plik opisu wejścia/wyjścia urządzenia (IODD - Input Output Device Description) usprawniający projektowanie
  • Standardowe podłączenie elektryczne

• Konserwacja zdalna

6 Montaż

Rys. 6: Montaż

L: Długość sondy

u...y: Minimalne odegłości

M: Strefa dla elementów montażowych

OP: Zapobieganie przepełnieniu

c: Maksymalna długość zewnętrzna

B: Przeszkadzający obiekt w zbiorniku

Montaż stołu:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
L (długość sondy)	26,4	10,4	47,2	18,6	72,8	28,7
M (strefa montażowa)	14,0	5,5	23,0	9,1	36,0	14,2
c (maks. długość wysunięcia)*

* Odnosi się do instalacji pokazanej na rysunku (grubość ścianek zbiornika bez uwzględnienia pokrywy; element montażowy nie wystaje do środka zbiornika). W przeciwnym razie patrz uwagi dotyczące strefy montażowej M.

6.1 Instrukcja montażu w przypadku działania z zabezpieczeniem przelewowym

[MEdl] = [CLW..] lub [OIL..]

[OP] = [Value ...] (Zabezpieczenie przelewowe OP aktywowane)

Dozwolone jest instalowanie elementów montażowych w granicach strefy montażowej (M) → Rysunek Montaż.

▶ Należy zachować maksymalną dozwoloną długość zewnętrzną (c) zgodnie z → Tabela montażu.
▶ Należy przestrzegać minimalnych odległości zgodnie z podanymi na → Rysunek Montaż i w → tabeli Instrukcjami montażu w przypadku pracy z zabezpieczeniem przed przelaniem.
▶ Należy przestrzegać uwag dotyczących zintegrowanego zabezpieczenia przelewowego OP.

Zabezpieczenie przelewowe (OP) musi:

1. znajdować się pod elementem montażowym

2. być ustawione w odległości minimalnej (y) od niego. Odległość minimalna mierzona jest pomiędzy dolną krawędzią elementu montażowego a wartością OP.

Instrukcja instalacji w przypadku działania z zabezpieczeniem przelewowym:

	MEdI = CLW.1		MEdI = CLW.2, OIL.1		MEdI = OIL.2
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
	MEdl = CLW.1		MEdl = CLW.2, OIL.1		MEdl = OIL.2
u	1,0	0,4	1,0	0,4	1,0	0,4
y (LKx022)	2,5	1,0	3,5	1,4	4,5	1,8
y (LKx023)	4,5	1,8	5,5	2,2	6,5	2,6
y (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v	4,5	1,8	4,5	1,8	4,5	1,8
w	4,0	1,6	5,0	2,0	6,0	2,4

Pomoce do obliczania [OP]: Pomoce do obliczania [OP] (→ ☐ 27)

6.2 Instrukcja instalacji w przypadku działania bez zabezpieczenia przelewowego

[MEdl] = [Auto] lub [OP] = [OFF] (zabezpieczenie przelewowe OP aktywowane)

6.2.1 Montaż w strefie nieaktywnej

Pomiędzy poziomem maksymalnym (b1) a strefą nieaktywną (l1) należy zachować minimalną odległość (a1). → Rysunek i → Tabela Montaż w strefie nieaktywnej.

▶ Należy zamocować urządzenie za pomocą elementów montażowych w strefie nieaktywnej (I1). Długość zewnętrzna (c) nie może przekroczyć (I1).
▶ Należy upewnić się, czy poziom maksymalny (b1) nie zostanie przekroczony po zakończeniu montażu.
▶ Należy przestrzegać dalszych minimalnych odległości. → Tabela Montaż w strefie nieaktywnej sondy.

Rys. 7: Montaż w strefie nieaktywnej

I1 / I2: Strefy nieaktywne

A: Strefa aktywna

a1: Odległość minimalna pomiędzy strefą nieaktywną (I1) a poziomem mak- symalnym (b1)

b1: Poziom maksymalny od dolnej krawędzi czujnika (bez przesunięcia)

c: Długość zewnętrzna (maksymalna długość zewnętrzna → Tabela Montaż)

Tabela montażu w strefie nieaktywnej:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
I1	5,3	2,1	6,0	2,4	10,4	4,1
A	19,5	7,7	39,0	15,4	58,5	23,0
a1	1,0	0,4	1,5	0,6	2,5	1
b1	20,0	7,9	39,5	15,6	59,5	23,4

6.2.2 Montaż w strefie aktywnej A sondy

Pomiędzy maksymalnym poziomem (b2) a elementem montażowym należy zachować minimalną odległość (a2). → Rysunek i → Tabela Montaż w strefie aktywnej A sondy.

▶ Elementy montażowe przymocować w strefie montażowej (M). → Rysunek Montaż. Należy zachować maksymalną dozwoloną długość zewnętrzną (c). → Tabela Montaż.
▶ Należy upewnić się, czy poziom maksymalny (b2) nie zostanie przekroczony po zakończeniu montażu:
▶ (b2) = (L) - (c) - (a2) (bez przesunięcia).
▶ Należy przestrzegać dalszych minimalnych odległości. → Tabela Montaż w strefie aktywnej A sondy.

Rys. 8: Montaż w strefie aktywnej A sondy

c: Długość zewnętrzna (maksymalna długość zewnętrzna → Tabela Montaż)

a2: Odległość minimalna pomiędzy elementem montażowym a poziomem maksymalnym (b2).

b2: Poziom maksymalny od dolnej krawędzi czujnika

Montaż stołu w strefie aktywnej A sondy:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
a2 (LKx022)	2,0	0,8	2,5	1,0	3,0	1,2
a2 (LKx023)	4,0	1,6	4,5	1,8	5,0	2,0
a2 (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v*)	4,5	1,8	4,5	1,8	4,5	1,8
w*)	4,0	1,6	5,0	2,0	6,0	2,4

*) → Rysunek Montaż: Montaż (→ 13)

W przypadku automatycznego wykrywania medium [MEdl] = [Auto] lub dezaktywowanego zabezpieczenia przelewowego [OP] = [OFF], przy każdym załączeniu czujnik resetuje się i dopasowuje do medium i środowiska montażu. Strefa aktywna / zakres pomiarowy nie mogą być całkowicie zakryte przez medium. W tym celu konieczne jest zachowanie wskazanych odległości minimalnych. Zbyt mała odległość może doprowadzić do rozregulowania i nieprawidłowego działania urządzenia.

6.3 Inne uwagi dotyczące montażu

- W przypadku montażu w rurach / zbiornikach tworzywowych tworzywowych, wewnętrzna średnica (rury) musi wynosić przynajmniej 12,0 cm (4,8 cala).

▶ Czujnik należy zamontować pośrodku.

- W przypadku montażu w rurach metalowych, wewnętrzna średnica rury (d) musi wynosić przynajmniej:

Tabela inne instrukcje dotyczące montażu:

	MEdl = CLW.1		MEdl = CLW.2, OIL.1		MEdl = OIL.2 / Auto
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
d	4,0	1,6	6,0	2,4	10,0	4,0

6.3.1 Ustalenie wysokości montażu:

▶ Wymagana wysokość montażu ustalana jest przy użyciu dołączonego do zestawu zacisku rurowego.

Jeśli czujnik będzie wyjmowany z mocowania w celach konserwacyjnych, zacisk posłuży jako ogranicznik przy ponownym montażu czujnika. Dzięki temu przypadkowe ustawienie sondy podczas ponownego montażu jest wykluczone. Jest to koniecznie zwłaszcza w celu zapewnienia właściwego działania zabezpieczenia przelewowego OP.

Rys. 9: Ustalenie wysokości montażu:

▶ Zacisk rurowy ze stali nierdzewnej mocuje się przy pomocy kleszczy.
▶ Należy zapewnić bezpieczne dopasowanie zacisku na pręcie.
▶ Usunięcie zacisku wymaga jego zniszczenia.

7 Podłączenie elektryczne

Urządzenie musi zostać podłączone przez wykwalifikowanego elektryka.

Należy zapoznać się z krajowymi i międzynarodowymi przepisami dotyczącymi instalacji urządzeń elektrycznych.

Napięcie zasilania spełniające wymogi SELV, PELV.

▶ Odłączyć zasilanie.
▶ Podłączyć urządzenie w sposób następujący:

Pin	Kolory żył
1:	BN	Brązowy
2:	WH	Biały
3:	BU	Niebieski
4:	BK	Czarny
OUT1: wyjście przełączające / IO-Link
OUT2: wyjście przełączające
Kolory zgodnie z DIN EN 60947-5-2

Rys. 10: Przykładowe obwody

1: 2 x PNP
2: 2 x NPN

Aby zapewnić bezpieczne działanie, obudowa czujnika musi być elektrycznie połączona z przeciwelektrodą / uziemiona (= uziemienie funkcjonalne).

W tym celu należy wykorzystać przyłącze obudowy (zob. rysunek) oraz krótki odcinek przewodu o przekroju poprzecznym żyły min. 1,5 mm².

W przypadku zastosowania w zbiorniku metalowym jego ścianki działają jak druga elektroda.

W przypadku zbiorników tworzywowych należy zapewnić przeciwelektrodę, np. płytę metalową umieszczoną wewnątrz zbiornika równolegle do sondy. ▶ Należy przestrzegać minimalnych odległości od sondy.

8 Wyświetlacz i przyciski sterujące

1 do 8: Wskaźniki LED
LED 1	Wskazania w centymetrach
LED 2	Wskazania w calach
LED 3-6	Niewykorzystywane.
LED 7	Stan przełączenia OUT2 (włącza się, kiedy przełączane jest wyjście 2).
LED 8	Stan przełączenia OUT1 (włącza się, kiedy przełączane jest wyjście 1).
9: Przycisk [Mode / Enter]
• Wybór parametrów i potwierdzenie przypisanych nowych wartości.
10: Przycisk [Set]
• Ustawianie wartości parametrów (przewijanie po wciśnięciu i przytrzymaniu, jednorazowe naciśnięcie powoduje jednostkową zmianę wartości).
11: 4-cyfrowy wyświetlacz alfanumeryczny
• Wskazanie aktualnego poziomu medium w zbiorniku• Wskazanie parametrów i ich wartości.• Wyświetłanie wskazań roboczych i usterek.

9 Menu

9.1 Struktura menu

Wyszarzone pozycje menu, np. [cOP], aktywne są tylko wtedy, gdy wybrano odpowiadające im parametry.

10 Parametryzacja

Zależnie od ustawień parametrów może ulegać zmianie zakres parametrów dostępnych w menu.

Parametry można ustawiać z interfejsu IO-Link lub korzystając z elementów obsługowych na urządzeniu.

Parametry można ustawić przed instalacją lub w trakcie pracy urządzenia.

Jeżeli parametry zostaną zmienione w czasie pracy, wpłynie to na funkcjonowanie instalacji.

▶ Upewnić się, że w instalacji nie wystąpią żadne usterki.

Podczas ustawienia parametrów urządzenie pozostaje w trybie pracy. Czujnik działa z niezmienionymi wartościami parametrów, dopóki wprowadzanie zmian nie zostanie zakończone.

W celu wyregulowania zabezpieczenia przelewowego [cOP], urządzenie musi być zainstalowane w zbiorniku.

Wymagania dotyczące ustawiania parametrów przez interfejs IO-Link:

√ Odpowiednie oprogramowanie do parametryzacji, np. ifm moneo|configure
√ Plik opisu wejść i wyjść urządzenia (IODD), zob. documentation.ifm.com
√ Jeden master IO-Link
▶ Połączyć master IO-Link z oprogramowaniem do parametryzacji.
▶ Ustawić port mastera na tryb obsługi IO-Link.
▶ Podłączyć urządzenie do wolnego portu mastera IO-Link.
▷ Urządzenie przełącza się w tryb IO-Link.
▶ Zmienić ustawienia parametrów w programie.
▶ Zapisać ustawienia parametrów w urządzeniu.

Uwagi dotyczące ustawienia parametrów: → instrukcja obsługi oprogramowania do parametryzacji

10.1 Uwagi dot. ustawiania parametrów przez IO-Link

▶ W momencie dostawy urządzenie LKxxxx nie jest gotowe do pracy. Po dostawie urządzenie nie jest zablokowane.
▶ Najpierw należy wyregulować wbudowane zabezpieczenie przed przepełnieniem [OP].
▶ W zależności od zastosowania, regulację [OP] można przeprowadzić na różne sposoby:

- bezpośrednio na wyświetlaczu:

- za pomocą narzędzia IO-Link (np. LR DEVICE), przycisk „Teach_OP [cOP]”.

- za pomocą sterownika: za pomocą sterownika: wpisać wartość 208 do indeksu 2 IO-Link (długość: 1 bajt).

Regulacja zabezpieczenia OP nie jest zapisywana w danych mastera.

W związku z tym prosta wymiana (np. w przypadku awarii urządzenia) (pod warunkiem, że OP nie jest dezaktywowany: Tryby pracy (→ 9)) jest możliwa tylko z zastrzeżeniem: w nowych urządzeniach zabezpieczenie należy wyregulować ręcznie, przyciskami lub przez IO-Link. Dopiero po prawidłowym wyregulowaniu zabezpieczenia urządzenie przechodzi do trybu cyklicznego przesyłania danych.

Po przywróceniu ustawień fabrycznych (przycisk „Restore Factory Settings”) urządzenie uruchamia się ponownie i przywraca ustawienia fabryczne.

10.2 Ustawianie parametrów – informacje ogólne

Aby zmienić parametry, należy każdorazowo wykonać 3 kroki:

1: Wybór parametru

▶ Należy naciskać przycisk [MODE/ENTER] do momentu, aż wymagany parametr zostanie wyświetlony.

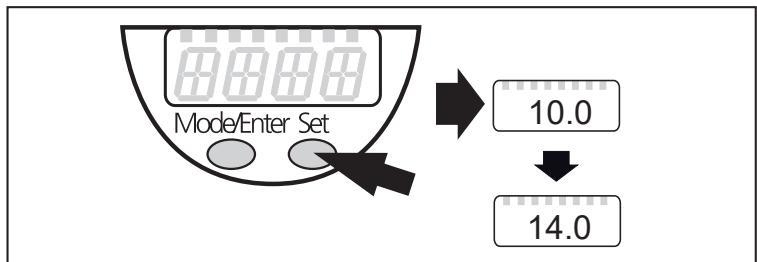

2: Ustawienie wartości parametru

▶ Nacisnąć i przytrzymać [SET].
▷ Przez 5 s miga dotychczasowa wartość parametru.
▷ Po upływie 5 s: ustawiona wartość zostanie zmieniona.

Przyrostowo poprzez jednokrotne naciśnięcie przycisku lub w sposób ciągły poprzez przytrzymanie wciśniętego przycisku.

▷ Wartości numeryczne zmieniają się w sposób ciągły:

W celu zredukowania wartości:

▶ Poczekać, aż wyświetli się maksymalna wartość ustawień. Następnie cykl zacznie się ponownie od minimalnej wartości parametru.

3: Potwierdzenie wartości parametru

▶ Krótko wcisnąć [Mode/Enter].
▷ Parametr zostanie ponownie wyświetlony. Nowa wartość parametru została zapamiętana.

Nastawianie pozostałych parametrów:

▶ Rozpocząć ponownie od początku (krok 1).

Zakończenie nastawiania parametrów:

▶ Nacisnąć [Mode/Enter] kilkukrotnie, aż wyświetli się aktualna mierzona wartość, lub poczekać 30 s.
▷ Czujnik wraca do wyświetlania wartości procesowych.

Jeśli podczas próby modyfikacji wartości parametru wyświetla się [C. Loc], trwa proces ustawiania parametru poprzez IO-Link (tymczasowa blokada).
Jeżeli jest wyświetlony [S. Loc] to czujnik jest trwale zablokowany przez oprogramowanie. Blokada może być zdjęta jedynie przez dedykowane oprogramowanie.

Przejście z menu poziom 1 na poziom 2

▶ Należy naciskać przycisk [Mode/Enter] do momentu, pojawienia się na wyświetlaczu symbolu [EF].

▶ Krótko wcisnąć [Set].
▷ Wyświetlona zostanie nazwa pierwszego parametru (w tym przypadku: [rES]).

Blokowanie / odblokowywanie

Urządzenie ma elektroniczną blokadę chroniącą przed niepożądaną zmianą ustawień.

Blokowanie:

▶ Należy upewnić się, iż urządzenie znajduje się w normalnym trybie pracy.
▶ Należy nacisnąć i przytrzymać przyciski [Mode/Enter] + [Set] przez 10 s.
▷ Na wyświetlaczu wyświetl się symbol [Loc].

Przy próbie zmiany wartości parametru przez chwilę wyświetla się [Loc].

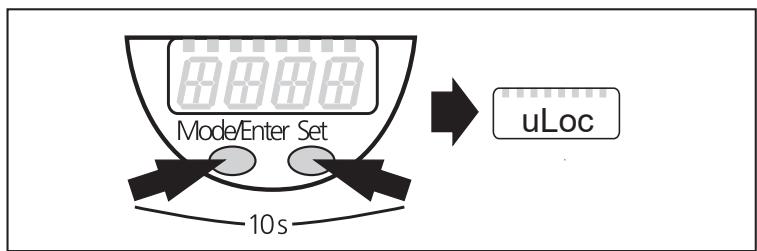

Odblokowanie:

▶ Należy nacisnąć i przytrzymać przyciski [Mode/Enter] + [Set] przez 10 s.
▷ Na wyświetlaczu wyświetl się symbol [uLoc].

Czas przekroczony:

Jeśli podczas ustawiania parametrów żaden przycisk nie zostanie naciśnięty przez 30 s, urządzenie przejdzie w tryb pracy normalnej z niezmienionymi wartościami parametrów.

Urządzenie można konfigurować przed i po montażu.

Wyjątek: W celu wyregulowania zabezpieczenia przelewowego [cOP], urządzenie musi być zainstalowane w zbiorniku.

10.3 Ustawienia podstawowe

Zakresy ustawień wszystkich parametrów: Ustawianie wartości i pomoce w obliczeniach (→ 26)

Ustawienia fabryczne wszystkich parametrów: Ustawienia fabryczne (→ 35)

10.3.1 Należy określić jednostkę miary

▶ Wprowadzić [uni] przed wprowadzeniem wartości dla SPx, rPx, OP lub OFS.
▷ Pozwala to uniknąć niezamierzonych ustawień.

▶ Wybrać [uni]

▶ Określić jednostkę miary: [cm], [inch]

[uni]

10.3.2 Ustawianie przesunięcia

Odległość pomiędzy dnem zbiornika a niższą krawędzią sondy pomiarowej można wprowadzić jako wartość przesunięcia [OFS].

▶ Ustawić [OFS] przed wprowadzeniem wartości dla SPx, rPx lub OP.
▷ Pozwala to uniknąć niezamierzonych ustawień.

▶ Wybierz [OFS].

▶ Wybrać wartość przesunięcia. Zwrócić uwagę na ustawioną jednostkę pomiaru [uni].

[OFS]

10.3.3 Ustawienia medium

► Wybierz [MEdL].		[MEdl]
[CLW.1] =	Woda, media wodne, emulsje chłodzące.
[CLW.2] =	Woda, media wodne, emulsje chłodzące w temperaturze > 35C (instalacja w osło-nie termicznej).
[OIL.1] =	Oleje o wyższej stałej dielektrycznej (np. niektóre oleje syntetyczne).
[OIL.2] =	Oleje o niskiej stałej dielektrycznej (np. oleje mineralne).
[Auto] =	Automatyczne wykrywanie medium: Tryby pracy (→ ☐ 9)

▶ W przypadku wątpliwości przy wyborze rodzaju oleju, wybrać [OIL.2].
▶ Wykonać test aplikacji, aby sprawdzić poprawność działania.

Ustawienia [CLW.1] i [CLW.2] wytłumiają osady (np. opiłki metalu).

Jeśli wybrano [OIL.1] i [OIL.2], tłumiony jest wpływ dolnej warstwy wody o większej przenikalności lub kilkucentymetrowej warstwy opiłków. Jeśli nie ma warstwy oleju (lub gdy jest bardzo cienka), wykrywana jest dolna warstwa.

Przy ustawieniu [MEdI] = [Auto], no zabezpieczenia przelewowego OP. W takim przypadku punkty [OP] i [cOP] menu są niedostępne.

10.3.4 Ustawianie zabezpieczenia przelewowego

Należy przestrzegać minimalnych odległości i specyfikacji montażu▶ Wybierz [OP]▶ Zdefiniować położenie zabezpieczenia przelewowego OP. Opcja [OP] = [OFF] dezaktywuje zabezpieczenie przelewowe OP.

[OP]

▶ Ustawić [OP] przed [SPx] lub [FHx].
▷ Jeśli [OP] po ustawieniu [SPx] / [FHx] zostanie zmniejszone do wartości ≤ [SPx] / [FHx], [SPx] / [FHx] przesunie się w dół.
▷ Jeżeli [OP] to [SPx] / [FHx] zostanie również zwiększone w przypadku, gdy [OP] i [SPx] / [FHx] są blisko siebie (mniej niż 1 x przyrost jednostkowy).

Przy dezaktywacji zabezpieczenia przelewowego [OP] = [OFF] lub [MEdI] = [Auto], należy ze szczególną starannością weryfikować bezpieczne funkcjonowanie czujnika. W tym celu weryfikacją należy objąć procesy załączenia i wyłączania oraz specjalne stany robocze takie jak stan pełnego zbiornika, a także ewentualne działania konserwacyjne i czyszczenie.

▶ W przypadku ustawienia [OP] = [OFF], pozycja menu [cOP] jest niedostępna.

10.3.5 Regulacja zabezpieczenia przelewowego

Regulacji zabezpieczenia przelewowego OP należy dokonywać dopiero po zainstalowaniu urządzenia. Jeśli to możliwe, regulacji należy dokonywać przy pustym zbiorniku.

Zbiornik może być częściowo wypełniony.

▶ Należy dopilnować, aby zabezpieczenie przelewowe OP nie było zakryte przez medium. Należy zachować odległości minimalne pomiędzy zabezpieczeniem przelewowym OP a poziomem.

► Wybrać [cOP]► ▶ Nacisnąć [Set] i przytrzymać.► ▷ Parametr [cOP] będzie migać przez kilka sekund; następnie będzie stale wyświetlany, co wskazuje na stan dokonywania regulacji.► ▷ Jeśli regulacja się powiedzie, wyświetli się [donE].► ▶ Potwierdź klikając [Mode/Enter].► ▷ Jeśli regulacja się nie powiedzie, wyświetli się [FAIL].► ▶ Jeśli to konieczne, obniżyć poziom lub skorygować położenie zabezpieczenia przelewowego [OP] i powtórzyć proces regulacji.

[cOP]

Tabela odległość minimalna pomiędzy zabezpieczeniem przelewowym OP a poziomem podczas regulacji:

	[cm]	[inch]
LKx022	2,0	0,8
LKx023	3,5	1,4
LKx024	5,0	2,0

Położenie zabezpieczenia przelewowego OP można ustalić, wywołując parametr [OP]. Jeśli to konieczne, uwzględnić przesunięcie.

Aktualny poziom należy ustalić ręcznie, ponieważ przed regulacją urządzenie nie jest jeszcze gotowe do działania.

Przy aktywacji zabezpieczenia przelewowego ([OP] = [value ...]), za każdym razem należy przeprowadzać regulację [cOP] :

• [MEdI] lub [OP] zostało zmienione. W tym przypadku wyświetla się ۱۱۱۱۱.
- Zmieniono położenie instalacji (wysokość, orientację).

- Zmieniono połączenie pomiędzy czujnikiem a uziemieniem zbiornika (np. długość przewodu).

Ze zdezaktywowanym zabezpieczeniem przelewowym ([OP] = [OFF] lub [MEdI] = [Auto]): Aby przypisać ustawienia podstawowe i aby urządzenie mogło się przystosować do medium i środowiska instalacyjnego, po zainstalowaniu należy je zresetować.

▶ Należy wyłączyć i ponownie włączyć zasilanie.

10.4 Ustawianie sygnałów wyjściowych

10.4.1 Ustawianie funkcji wyjścia

▶ Należy wybrać [OU1] / [OU2] i ustawić funkcję przełączającą:[Hno] = funkcja histerezy / normalnie otwarte[Hnc] = funkcja histerezy / normalnie zamknięte[Fno] = funkcja okna/normalnie otwarte[Fnc] = funkcja okna /normalnie zamknięteUwaga: Jeżeli górny punkt przełączenia jest używany jako punkt zabezpieczenia przepełnieniowego, zalecana jest nastawa [OUx] = [Hnc] (funkcja NC). Zasada działania pracy normalnie zamknięte za-pewnia wykrycie przerwanie przewodu lub kabla.

[OU1][OU2]

10.4.2 Ustawianie granic przełączania (funkcja histerezy)

▶ Należy upewnić się że funkcja [Hno] lub [Hnc] jest ustawiona dla [OU1] lub [OU2]. ▶ Wybrać [SP1] lub [SP2] i ustawić wartość pomiarową, przy której nastąpi przełączenie wyjścia.	[SP1][SP2]
▶ Wybrać [rP1] / [rP2] i ustawić wartość, przy której wyjście zeruje się. Wartość [rPx] jest zawsze mniejsza niż [SPx]. Urządzenie akceptuje tylko wartości, które są mniejszeniż wartość dla[SPx]. W razie [SPx] przesunięcia przesuwa się także [rPx], pod warunkiem, że limit dolny zakresu ustawień nie został osiągnięty.	[rP1][rP2]

10.4.3 Ustawianie granic przełączania (funkcja okna)

► ▶ Należy upewnić się że funkcja [Fno] lub [Fnc] jest ustawiona dla [OU1] lub [OU2].► ▶ Należy wybrać [FH1] / [FH2] ustawić górną wartość zakresu akceptowalnego.	[FH1][FH2]
► ▶ Należy wybrać [FL1] / [FL2] i ustawić dolną wartość zakresu akceptowalnego. Wartość [FLx] jest zawsze mniejsza niż [FHx]. Urządzenie zezwala tylko na wartości, które są mniejsze niż wartość dla [FHx]. W razie [FHx] przesunięcia przesuwa się także [FLx] pod warunkiem, że limit dolny zakresu ustawień nie został osiągnięty.	[FL1][FL2]

10.4.4 Ustawianie opóźnień przełączania

▶ Należy wybrać [dS1] / [dS2] i ustawić wartość pomiędzy 0,0 i 60 s. Zwłoka przełączania reaguje zgodnie z wytycznymi VDMA.

[dS1][dS2]

10.4.5 Ustawianie zwłoki zerowania

▶ Należy wybrać [dr1] / [dr2] i ustawić wartość pomiędzy 0,0 i 60 s. Zwłoka zerowania reaguje zgodnie z wytycznymi VDMA.

[dr1][dr2]

10.4.6 Ustawianie logiki przełączania dla wyjścia

▶ Wybrać parametr [P-n] i ustawić jego wartość na [PnP] lub [nPn].

[P-n]

10.4.7 Definiowanie reakcji wyjść w przypadku usterki (stan bezpieczny)

► ▶ Wybierz [FOUx] i ustaw wartość:[On] = wyjście przełączające włącza się w przypadku usterki. [OFF] = wyjście przełączające wyłącza się w przypadku usterki. Usterki sprzętowe (komunikat o błędzie [Err]) lub wadliwy zestaw danych (komunikat o błędzie [PArA]) są uważane za usterki:Wskazania błędu(→ 32)Przepełnienie lub aktywacja OP zapobiegającego przepełnieniu nie jest uważana za usterkę.

[FOU1][FOU2]

10.4.8 Konfiguracja wyświetlacza

▶ Wybrać [dis] i ustawić wartość:[on] = wyświetlacz jest włączony w trybie normalnej pracy. aktualizacja wskazania co 500 ms. [OFF] = wyświetlacz jest wyłączony w trybie pracy. Po naciśnięciu jednego z przycisków bieżąca wartość pomiarowa jest wyświetlana przez 30 s. Wskaźniki LED pozostają aktywne nawet po wyłączeniu wyświetlacza.

[diS]

10.4.9 Przywracanie ustawień fabrycznych wszystkich parametrów

► Wybrać [rES]► ▶ Nacisnąć i przytrzymać [Set], aż wyświetli się [----].► ▶ Krótko wcisnąć [Mode/Enter].► ▷ Urządzenie uruchomi się ponownie z przywróconymi ustawieniami fabrycznymi.

[rES]

10.5 Ustawianie wartości i pomoce w obliczeniach

10.5.1 Nastawa wartości [OFS]

	[cm]		[inch]
Zakresy ustawień	0...200,0		0...78,8
	LKx022 LKx023	LKx024	LKx022 LKx023	LKx024
Przyrost	0,5	1	0,2	0,5

10.5.2 Ustawianie wartości [OP]

Rys. 11: Ustawianie wartości / OPx: Zakres nastaw [OP]

Sekcja	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
1	20,4	8,0	40,7	16,0	61	23,9
	19,1	7,5	38,3	15,1	57	22,4
	17,9	7,1	35,8	14,1	53	21,0
	16,7	6,6	33,4	13,1	50	19,5
	15,5	6,1	31,0	12,2	46	18,1
	14,3	5,6	28,5	11,2	42	16,7
	13,0	5,1	26,1	10,3	39	15,2
	11,8	4,7	23,6	9,3	35	13,8
	10,6	4,2	21,2	8,3	31	12,3
	9,4	3,7	18,8	7,4	28	10,9
	8,2	3,2	16,3	6,4	24	9,5
2	6,9	2,7	13,9	5,5	20	8,0

Wartości sygnalizowane dla [OP] odnoszą się do odległości pomiędzy OP a dolną krawędzią sondy. Wartości te mają zastosowanie w przypadku, gdy [OFS] = [0].

Jeśli [OFS] > [0], wzrastają one o określoną wartość przesunięcia.

Przykład LK1022:

Zgodnie z → tabelą Ustawianie wartości [OP], należy umieścić OP w segmencie 20,4 cm.

[OFS] = 7,0 cm

[OP] należy umieścić w odległości 20,4 cm + 7,0 cm = 27,4 cm.

10.5.3 Pomoce do obliczania [OP]

Aby zapewnić właściwe funkcjonowanie zabezpieczenia przelewowego OP, należy zachować odległość minimalną (y) (→ Rysunek: Definiowanie od góry).

Obowiązują następujące korelacje:

B + c = L + u i B = z + y

B: Wysokość zbiornika c: Długość zewnętrzna (maksimum: Montaż (→ ☐ 13)). y: Wymagany poziom reakcji OP od góry (minimum: Instrukcja montażu w przypadku działania z zabezpieczeniem przelewowym (→ ☐ 13), maksimum: Ustawianie wartości [OP] (→ ☐ 27).

L: Długość sondy u: Odległość pomiędzy sondą a dnem zbiornika z: Wymagany poziom reakcji OP od dna (maksimum: z < L - c - y or z < B - y)

10.5.3.1 Definicja „od pokrywy”

Rys. 12: Definicja „od pokrywy”

Wymagana odległość (y) zabezpieczenia przelewowego OP „od pokrywy” jest określona.

• Bez przesunięcia ([OFS] = [0]): [OP] = L - c - y
  • Z przesunięciem ([OFS] = u): [OP] = L - c - y + u lub

[OP] = B - y

Przykład:

c = 3, 0 cm, y = 5, 0 cm, u = 1, 0 cm

Bez przesunięcia: [OP] = 26,4 cm - 3,0 cm - 5,0 cm = 18,4 cm

Z przesunięciem: [OP] = 26,4 cm - 3,0 cm - 5,0 cm - 1,0 cm = 19,4 cm

10.5.3.2 Definicja „od dna”

Poziom reakcji (z) zabezpieczenia przelewowego OP od dna zbiornika jest określony.

- Bez przesunięcia ([OFS] = [0]): [OP] = z - u

• Z przesunięciem ([OFS] = u): [OP] = z

Przykład:

z = 1 8, 0 cm ( od dna zbiornika ), u = 1, 0 cm

Bez przesunięcia: [OP] = 18,0 cm - 1,0 cm = 17,0 cm

Z przesunięciem: [OP] = 18,0 cm

▶ Zaokrąglić obliczoną wartość w dół do kolejnej regulowanej wartości Odczyt nastaw parametrów. (→ ☐ 32)

10.5.4 Zakresy ustawień [SPx] / [FHx] i [rPx] / [FLx]

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
[SPx] / [FHx]	2,5...20,0	1,0...7,8	3,5...39,0	1,4...15,4	6...59	2,5...23,5
[rPx] / [FLx]	2,0...19,5	0,8...7,6	3,0...38,5	1,2...15,2	5...58	2,0...23,0
Przyrost	0,5	0,2	0,5	0,2	1	0,5

Wartości te mają zastosowanie w przypadku, gdy [OFS] = [0].

Jeśli [OFS] > [0], wzrastają one o określoną wartość przesunięcia.

10.6 Przykłady zastosowania

10.6.1 Agregat hydrauliczny

Monitorowanie poziomu minimalnego z wczesnym ostrzeganiem i alarmem

Wyjście przełączające 1: wczesne ostrzeżenie
SP1	nieznacznie powyżej rP1 (aby zniwelować falowanie medium)
rP1	poniżej nastawionego poziomu → wczesne ostrzeżenie, rozpocząć napełnianie
ou1	Funkcja histerezy, normalnie zamknięte (Hnc)
Wyjście przełączające 2: alarm
SP2	Min. Wartość znowu osiągnięta, resetowanie stanu → Alarm
rP2	poniżej wartości min. → Alarm
ou2	funkcja histerezy, normalnie otwarte (Hno)

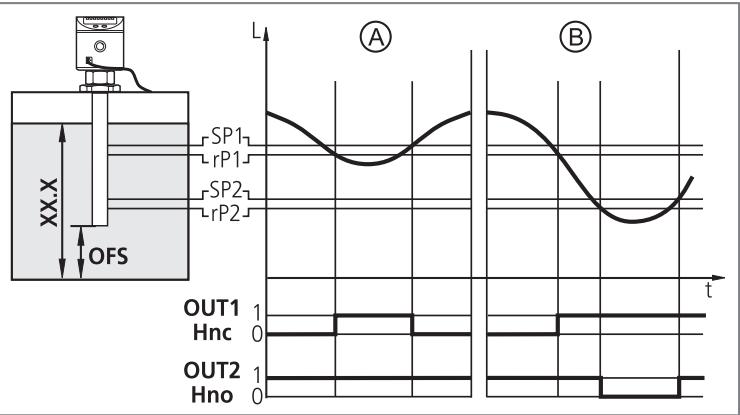

Rys. 13: Agregat hydrauliczny
XX. X wartość wyświetlana
A wczesne ostrzeżenie
B alarm

- Jeżeli poziom jest poniżej rP1, wyjście 1 pozostaje załączone do momentu uzupełnienia cieczy. Gdy ponownie zostanie osiągnięty SP1, wyjście 1 zostanie zresetowane.

- Jeżeli poziom jest powyżej SP2, wyjście 2 pozostaje załączone. Jeżeli poziom spadnie poniżej rP2 lub jeżeli nastąpi przerwanie obwodu, wyjście 2 zostanie zresetowane.

- Dzięki odpowiedniemu ustawieniu SP1 można kontrolować poziom maksymalny: wartość SP1 określa, do jakiego (maksymalnego) poziomu należy uzupełnić płyn. Osiągnięcie maksymalnego poziomu sygnalizowane jest przez wygaśnięcie diody LED OUT1 i osłabienie sygnału na wyjściu 1.

10.6.2 Pompa

Opróżnianie zbiornika z zabezpieczeniem przepełnieniowym

Wyjście przełączające 1: sterowanie napełnianiem zbiornika
SP1	przekroczenie górnej wartości → Załączenie pompy głębinowej
rP1	osiągnięcie dolnej wartości → Wyłączenie pompy głębinowej
ou1	funkcja histerezy, normalnie otwarte (Hno)
Wyjście przełączające 2: zabezpieczenie przelewowe (w przypadku LK10xx zaleca się stosowanie zintegrowanego zabezpieczenia przelewowego (parametr [OP])
SP2	maksymalny poziom przekroczony → Alarm
rP2	nieznacznie poniżej SP2 (aby zniwelować falowanie medium)
ou2	Funkcja histerezy, normalnie zamknięte (Hnc)
OP	zapobieganie przepełnieniu*)

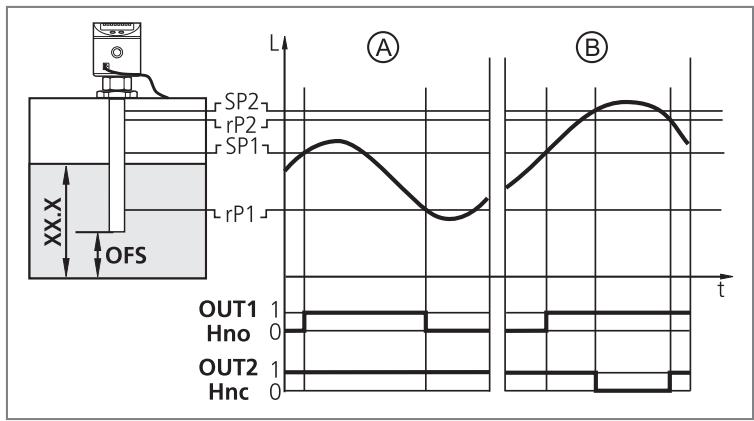

Rys. 14: Pompa
XX. X Wartość wyświetlana
A Opróżnianie
B Zapobieganie przepełnieniu

- Jeżeli przekroczona zostanie wartość SP1, załączy się wyjście 1 (załączenie pompy). Gdy poziom opadnie poniżej rP1, wyjście 1 wyłączy się (wyłączenie pompy).

- Jeżeli SP2 zostanie przekroczone lub nastąpi przerwanie obwodu, wyjście 2 wyłącza się.

*) Zaleca się stosowanie zintegrowanego zabezpieczenia przed przepełnieniem OP (parametr [OP]). W takim przypadku SP2 działa jako bezpośrednio działający punkt przełączania w sytuacji przelewania. W takim przypadku SP2 działa jako bezpośrednio działający punkt przełączania w sytuacji przelewania.

10.6.3 Zbiornik magazynowy / jednostka hydrauliczna

Monitoring dopuszczalnego zakresu (alarm) oraz kontrola poziomu

Wyjście przełączające 1: napełnianie
SP1	górna nastawiona wartość osiągnięta, koniec → napełniania
rP1	poniżej niższej wartości nastawionej rozpoczęcie → napełniania
ou1	Funkcja histerezy, normalnie zamknięte (Hnc)
Wyjście przełączające 2: funkcja bezpieczeństwa min - max
SP2	maks. poziom przekroczony → Alarm
rP2	poniżej wartości min. → Alarm
ou2	Funkcja okna, normalnie otwarte (Fno)

Rys. 15: Zbiornik pośredni

XX. X wartość wyświetlana
A napełnianie
B monitoring min. poziomu
C monitoring maks. poziomu

• Jeżeli poziom jest poniżej rP1, wyjście 1 pozostaje załączone do momentu uzupełnienia cieczy. Gdy ponownie zostanie osiągnięty SP1, wyjście 1 zostanie zresetowane.
• Jeżeli poziom jest poniżej FL2 lub powyżej FH2, lub w przypadku wystąpienia przerwania obwodu, wyjście 2 zostaje zresetowane (OFF) (→ alarm).
• Operacja logiczna wyjść 1 oraz 2 wskazuje czy nastąpiło przepełnienie, czy też poziom bieżący jest poniżej minimum.

– Przepływ nadmiarowy: wyjście 1 i wyjście 2 zresetowane (OFF).

– Poniżej wartości minimalnej: wyjście 1 włączone (ON) i wyjście 2 zresetowane (OFF).

11 Działanie urządzenia

Po załączeniu napięcia roboczego urządzenie znajduje się w trybie pracy (= normalny tryb pracy). Urządzenie realizuje funkcje pomiarowe i oceny oraz generuje sygnały wyjściowe zgodnie z ustawionymi parametrami.

▶ Sprawdź czy urządzenie działa poprawnie.

11.1 Wskaźniki stanu pracy

[----] ciągły	Inicjalizacja po włączeniu zasilania.
Wartość numeryczna + dioda LED 1	Aktualny poziom w cm.
Wartość numeryczna + dioda LED 2	Aktualny poziom w calach.
LED 7 / LED 8	Stan przełączania OUT1 (świeci, gdy wyjście 1 jest załączone).
[----]	Poziom medium poniżej strefy aktywnej.
[FULL] + [wartość liczbowa] naprzemiennie	Został osiągnięty poziom zabezpieczenia przelewowego OP (ostrzeżenie przed przelaniem) lub poziom znajduje się ponad strefą aktywną.
[≡≡≡]	Konieczne jest wyregulowanie [cOP] zabezpieczenia przelewowego OP.
[Loc]	Urządzenie zablokowane przyciskami sterującymi; ustawianie parametrów niemożliwe. Aby odblokować, wciskać dwa przyciski ustawień przez 10 s.
[uLoc]	Urządzenie odblokowane/wprowadzanie parametrów ponownie możliwe.
[C. Loc]	Urządzenie tymczasowo zablokowane. Ustawianie parametrów jest możliwe poprzez IO-Link (blokada tymczasowa).
[S. Loc]	Urządzenie zablokowane na stałe przez oprogramowanie. Blokada może być zdjęta jedynie przez dedykowane oprogramowanie.

11.2 Odczyt nastaw parametrów.

▶ Krótko wcisnąć [Mode/Enter] (jeśli trzeba, kilkukrotnie powtórzyć).
▷ Przewijać strukturę menu aż do wyświetlenia wymaganego parametru.
▶ Krótko wcisnąć [Set].
▷ Wartość danego parametru wyświetla się przez 30 s.

11.3 Wskazania błędu

Wskazania	Możliwa przyczyna	Zalecane działania
[Err]	Usterka w elektronice *)	► Wymienić urządzenie.
[FAIL]	Błąd podczas regulacji zabezpieczenia przelewowego OP:Zabezpieczenie przelewowe zakryte przez medium w trakcie regulacji. Zabezpieczenie przelewowe zanieczyszczone. Za krótkie odległości minimalne Element montażowy wykryty poniżej zabezpieczenia przelewowego. Mierzona wartość niestabilna.	► Jeśli to konieczne, obniżyć poziom.► Wyczyścić sondę.► Przestrzegać uwag dotyczących instalacji.► ▶ Skorygować położenie zabezpieczenia przelewowego OP. ▶ Należy powtórzyć uczenie. Dezaktywować OP.
[SC1] + LED 8[SC2] + LED 7	Miganie:Zwarcie w wyjściu przełączającym OUT1 lub OUT2.	► Usunąć zwarcie.
[SC] + LED 7[SC] + LED 8	Miganie:Zwarcie na obydwu wyjściach przełącza-jących.	► Usunąć zwarcie.
[PArA]	Błędny zestaw danych *)	► Przywrócić ustawienia fabryczne [rES].

*) Wyjścia przechodzą w stan bezpieczny: Reakcja wyjścia w odmiennych stanach pracy (→ 33)

11.4 Reakcja wyjścia w odmiennych stanach pracy

	OUT1	OUT2
Faza uruchomienia	OFF	OFF
Zabezpieczenie przelewowe OP nie wyregulowane	OFF	OFF
Zabezpieczenie przelewowe OP wyregulowane lub dezaktywowane, normalne działanie	Odpowiednio do poziomu i usta-wienia [ou1]	Odpowiednio do poziomu i usta-wienia [ou2]
Usterka / Stan bezpieczny	OFF na [FOU1] = [OFF]ON na [FOU1] = [On]	OFF na [FOU2] = [OFF]ON na [FOU2] = [On]

12 Konserwacja, naprawa i utylizacja

▶ Zużyte urządzenie należy utylizować w sposób przyjazny dla środowiska zgodnie z obowiązującymi przepisami krajowymi.
▶ Aby uniknąć uszkodzenia podczas transportu, urządzenie należy umieścić w odpowiednim opakowaniu.
▶ W przypadku przesyłki zwrotnej, sprawdzić, czy w urządzeniu nie pozostały zanieczyszczenia, szczególnie niebezpiecznymi i toksycznymi substancjami.

Przy demontowaniu lub instalowaniu urządzenia przed przeprowadzeniem konserwacji i czyszczenia:

▶ Sprawdzić, czy zacisk rurowy ze stali nierdzewnej jest przymocowany do czujnika.
▷ Konieczne jest dokładne odtworzenie wysokości i położenia montażu.
▶ Zdemontować czujnik i wyczyścić go / przeprowadzić konserwację.
▶ Zamontować czujnik w dokładnie tym samym położeniu jak ostatnio. W przeciwnym razie sprawdzić parametr [OP] i ponownie przeprowadzić [cOP].

12.1 Informacje dotyczące konserwacji w przypadku działania bez zabezpieczenia przelewowego

[MEdl] = [Auto] lub [OP] = [OFF] (zabezpieczenie przelewowe OP dezaktywowane)

▶ Urządzenie należy zresetować w następujących przypadkach (wyłączyć i ponownie załączyć napięcie robocze):
• Po wszystkich pracach konserwacyjnych.
- Po dokonaniu czyszczenia (np. po czyszczeniu sondy czujnika strumieniem wody).
- Jeśli czujnik wyjęto ze zbiornika, a potem zainstalowano ponownie w trakcie działania.
- Jeśli strefa aktywna czujnika została dotknięta ręką lub obiektem uziemionym (np. śrubokrętem, lancą czyszczącą).
- Jeśli połączenie pomiędzy czujnikiem a ścianą zbiornika / przeciwelektrodą zostało zmienione.
- Po zmianie medium na inne medium charakteryzujące się znacząco różną stałą dielektryczną. W celu ręcznego wyboru medium najpierw należy dokonać regulacji ustawienia [MEdI].

13 Ustawienia fabryczne

	Ustawienia fabryczne			Ustawienia użytkownika
	LKx022	LKx023	LKx024
SP1	10,0	19,5	29
rP1	9,5	19,0	28
SP2	20,0	39,0	59
rP2	19,5	38,5	58
OP*	20,4	40,7	61
MEdl	LK10xx: CLW.1LK70xx: Auto
cOP	----
rES	----
ou1	Hno
ou2	Hnc
dS1	0,0
dr1	0,0
dS2	0,0
dr2	0,0
Uni	cm
P-n	PnP
OFS	0
FOU1	OFF
FOU2	OFF
diS	On

*) Niedostępne / nieaktywne dla LK70xx
