Rodzaj produktu	Piekarnik do zabudowy
Marka	Grundig
Model	GEDM12300B
Wymiary (W x S x G)	595 x 595 x 560 mm
Masa netto	35 kg
Zasilanie elektryczne	220-240 V, 50/60 Hz
Moc całkowita	3000 W
Pojemność	70 L
Rodzaj pieczenia	Termoobieg, konwekcja, grill
Liczba funkcji	8
Materiał komory	Stal emaliowana
Drzwi	Zdejmowane zimne szkło
Oświetlenie wewnętrzne	Lampa halogenowa
Timer	Programowanie elektroniczne
Zabezpieczenie dziecięce	Tak
Czyszczenie	Ręczne za pomocą miękkiej ściereczki
Klasa energetyczna	A+
Instrukcja dostępna	W wielu językach

Często zadawane pytania - GEDM12300B GRUNDIG

Jak zainstalować piekarnik Grundig GEDM12300B?

Instalacja musi być wykonana przez wykwalifikowaną osobę. Usuń wszystkie materiały opakowaniowe, sprawdź czy nie ma uszkodzeń. Do podnoszenia urządzenia potrzebne są dwie osoby. Upewnij się, że mebel jest odporny na ciepło (min. 100°C). Postępuj zgodnie z wymiarami wnęki i otworami wentylacyjnymi podanymi w instrukcji.

Jaki rodzaj połączenia elektrycznego jest wymagany?

Urządzenie musi być podłączone do uziemionego gniazdka z napięciem 220-240 V i odpowiednim zabezpieczeniem. Przewód zasilający nie może być uszkodzony. Jeśli piekarnik jest dostarczany bez wtyczki, podłączenie musi wykonać wykwalifikowany elektryk.

Jak zamocować piekarnik w meblu?

Umieść piekarnik na środku mebla przy pomocy dwóch osób. Zamocuj go za pomocą dołączonych śrub, dokręcając je dobrze, aby zapobiec przewróceniu. Po instalacji sprawdź, czy śruby są dobrze dokręcone.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używaj go. Zleć wymianę przewodu wykwalifikowanemu technikowi, aby uniknąć ryzyka porażenia prądem, zwarcia lub pożaru.

Czy mogę zainstalować piekarnik za ozdobnymi drzwiami?

Nie, urządzenie nie może być instalowane za ozdobnymi drzwiami, aby uniknąć przegrzania.

Jak czyścić piekarnik?

Użyj miękkiej ściereczki i nieściernych środków czyszczących. Nie używaj myjek parowych. Szklane drzwi można zdemontować w celu łatwiejszego czyszczenia.

Jaka jest pojemność piekarnika?

Piekarnik ma pojemność 70 litrów, idealną do dań rodzinnych.

Czy piekarnik ma blokadę dziecięcą?

Tak, piekarnik jest wyposażony w zabezpieczenie dziecięce, aby zapobiec niekontrolowanemu użyciu.

Jak korzystać z funkcji termoobiegu?

Wybierz funkcję termoobiegu za pomocą pokrętła. W razie potrzeby rozgrzej piekarnik. Ta funkcja zapewnia równomierne pieczenie na kilku poziomach.

Gdzie znaleźć tabliczkę znamionową piekarnika?

Otwórz drzwi piekarnika, tabliczka znamionowa znajduje się na przedniej ramie, zazwyczaj na dole lub z boku.

INSTRUKCJA OBSŁUGI GEDM12300B GRUNDIG

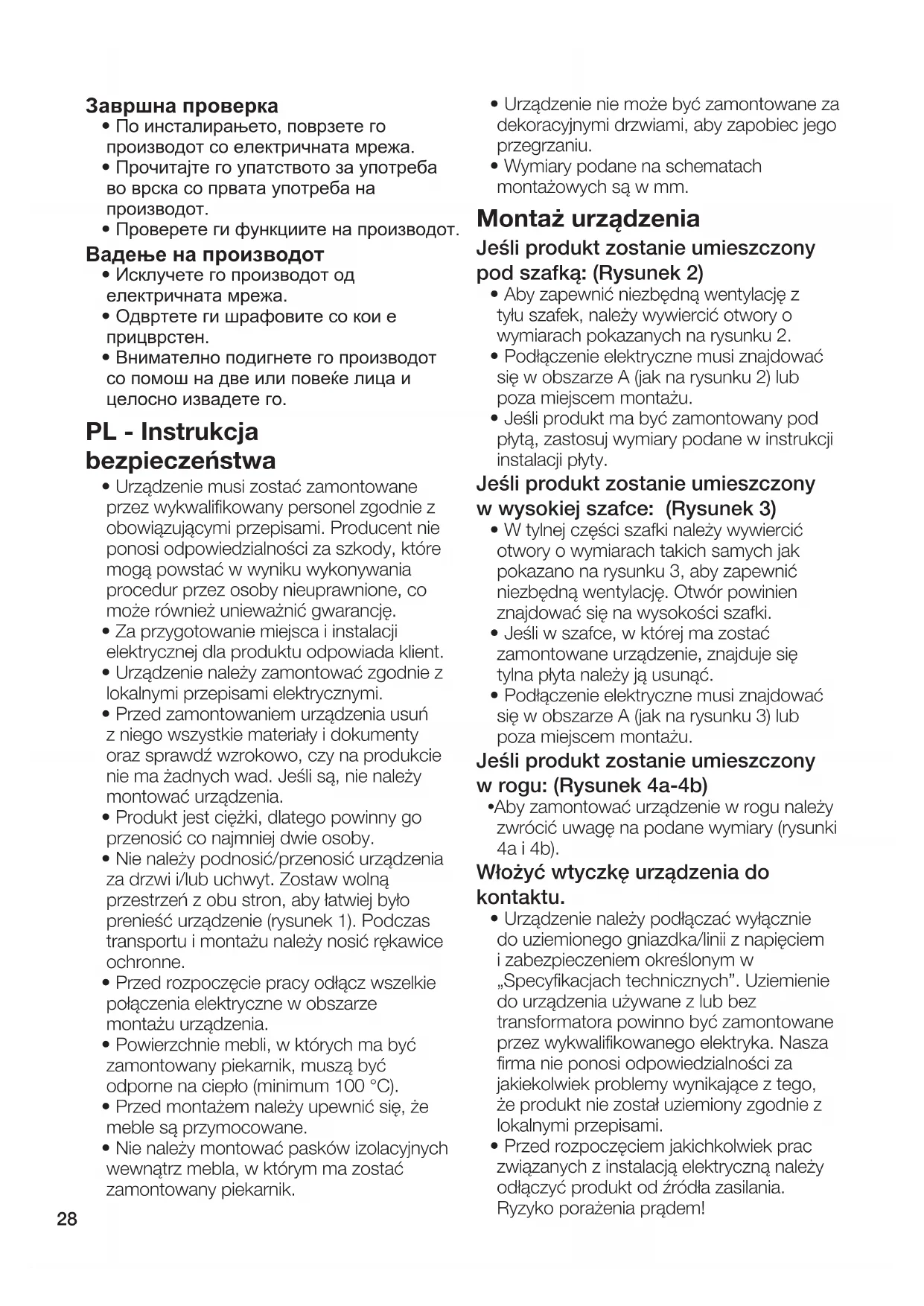

PL - Instrukcja bezpieczeństwa

• Urządzenie musi zostać zamontowane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione, co może również unieważnić gwarancję.
• Za przygotowanie miejsca i instalacji elektrycznej dla produktu odpowiada klient.
• Urządzenie należy zamontować zgodnie z lokalnymi przepisami elektrycznymi.
• Przed zamontowaniem urządzenia usuń z niego wszystkie materiały i dokumenty oraz sprawdź wzrokowo, czy na produkcie nie ma żadnych wad. Jeśli są, nie należy montować urządzenia.
• Produkt jest ciężki, dlatego powinny go przenosić co najmniej dwie osoby.
• Nie należy podnosić/przenosić urządzenia za drzwi i/lub uchwyt. Zostaw wolną przestrzeń z obu stron, aby łatwiej było prenieść urządzenie (rysunek 1). Podczas transportu i montażu należy nosić rękawice ochronne.
• Przed rozpoczęcie pracy odłącz wszelkie połączenia elektryczne w obszarze montażu urządzenia.
• Powierzchnie mebli, w których ma być zamontowany piekarnik, muszą być odporne na ciepło (minimum 100 °C).
• Przed montażem należy upewnić się, że meble są przymocowane.

• Nie należy montować pasków izolacyjnych wewnątrz mebla, w którym ma zostać zamontowany piekarnik.

• Urządzenie nie może być zamontowane za dekoracyjnymi drzwiami, aby zapobiec jego przegrzaniu.

• Wymiary podane na schematach montażowych są w mm.

Montaż urządzenia

Jeśli produkt zostanie umieszczony pod szafką: (Rysunek 2)

• Aby zapewnić niezbędną wentylację z tyłu szafek, należy wywiercić otwory o wymiarach pokazanych na rysunku 2.
• Podłączenie elektryczne musi znajdować się w obszarze A (jak na rysunku 2) lub poza miejscem montażu.
• Jeśli produkt ma być zamontowany pod płytą, zastosuj wymiary podane w instrukcji instalacji płyty.

Jeśli produkt zostanie umieszczony w wysokiej szafce: (Rysunek 3)

• W tylnej części szafki należy wywiercić otwory o wymiarach takich samych jak pokazano na rysunku 3, aby zapewnić niezbędną wentylację. Otwór powinien znajdować się na wysokości szafki.
• Jeśli w szafce, w której ma zostać zamontowane urządzenie, znajduje się tylna płyta należy ją usunąć.
• Podłączenie elektryczne musi znajdować się w obszarze A (jak na rysunku 3) lub poza miejscem montażu.

Jeśli produkt zostanie umieszczony w rogu: (Rysunek 4a-4b)

- Aby zamontować urządzenie w rogu należy zwrócić uwagę na podane wymiary (rysunki 4a i 4b).

Włożyć wtyczkę urządzenia do kontaktu.

- Urządzenie należy podłączać wyłącznie do uziemionego gniazdka/linii z napięciem i zabezpieczeniem określonym w „Specyfikacjach technicznych”. Uziemienie do urządzenia używane z lub bez transformatora powinno być zamontowane przez wykwalifikowanego elektryka. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek problemy wynikające z tego, że produkt nie został uziemiony zgodnie z lokalnymi przepisami.

- Przed rozpoczęciem jakichkolwiek prac związanych z instalacją elektryczną należy odłączyć produkt od źródła zasilania. Ryzyko porażenia prądem!

• Produkt może być podłączony do źródła zasilania wyłącznie przez upoważniony i wykwalifikowany personel. Okres gwarancji produktu rozpoczyna się dopiero po prawidłowym montażu. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione.
• Urządzenie należy zamontować w taki sposób, aby można było je całkowicie odłączyć od zasilania. Oddzielenie musi być zapewnione przez przełącznik wbudowany w instalację elektryczną, zgodnie z przepisami budowlanymi.
• Tylna powierzchnia piekarnika nagrzewa się podczas pracy. Upewnij się, że połączenie elektryczne nie styka się z powierzchnią tylną. W przeciwnym razie połączenia mogą ulec uszkodzeniu.
• Kabel zasilania nie może być ściśnięty, zgięty lub uwięziony ani nie może stykać się z gorącymi częściami piekarnika. Może to spowodować zwarcie piekarnika i zapalenie się w wyniku stopienia kabla. Jeśli kabel zasilania zostanie uszkodzony, musi zostać wymieniony przez elektryka. Ryzyko porażeniem prądem lub pożarem.
• Dostęp do wtyczki, po zamontowar urządzenia, powinien być łatwy (ale nie powinna się znajdować nad płytą grzewczą).
• Podczas okablowania należy przestrzegać krajowych/lokalnych przepisów dotyczących elektryczności i stosować gniazdko/linię i wtyczkę odpowiednie do piekarnika. Jeśli wartości graniczne mocy produktu przekraczają obciążalność prądową wtyczki i gniazdka/linii, należy podłączyć produkt bezpośrednio do stałej instalacji elektrycznej bez korzystania z wtyczki i gniazdka/linii.
• Należy upewnić się, że prąd znamionowy bezpiecznika jest zgodny z urządzeniem.
• Połączenie musi być zgodne z przepisami.
• Dane dotyczące zasilania sieciowego muszą odpowiadać danym podanym na tabliczce znamionowej produktu. Aby zobaczyć tabliczkę znamionową należy otworzyć przednie drzwiczki.
• Kabel zasilający musi być zgodny z wartościami podanymi w tabeli „Dane techniczne”.

- Jeśli produkt zostanie podłączony bezpośrednio do źródła zasilania: Jeśli nie jest możliwe odłączenie wszystkich biegunów zasilania, należy odłączyć rozłącznik o luzie styków co najmniej 3 mm (bezpieczniki, wyłączniki bezpieczeństwa, styczniki), a wszystkie bieguny tego rozłącznika muszą sąsiadować (nie powyżej) z produktem zgodnym z dyrektywami IEE. Nieprzestrzeganie niniejszej instrukcji może spowodować problemy w działaniu urządzenia i unieważnić gwarancję.

- Zalecane jest dodatkowe zabezpieczenie wyłącznikiem różnicowoprowadowym.

Jeśli produkt posiada kabel i wtyczkę

- Produkt posiada kabel zasilający i wtyczkę Aby podłączyć urządzenie należy włożyć wtyczkę do uziemionego gniazdka.

Jeśli produkt posiada kabel bez wtyczki

- Podłącz przewód do zasilania w sposób opisany poniżej:

• Kabel brązowo-czarny = L (Faza)
• Kabel niebieski = N (Neutralny)
• Kabel zielono-zółty = (E) ⏻ uziemienie)

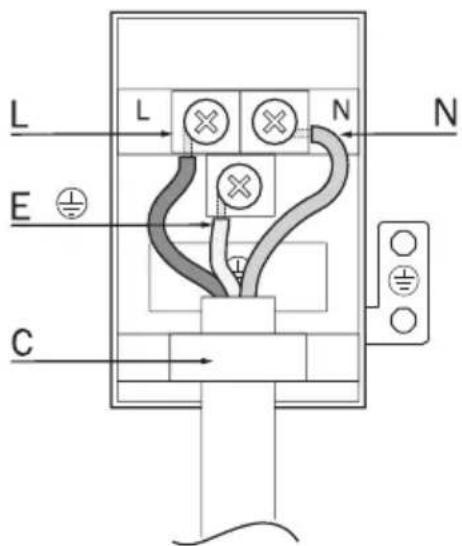

Jeśli produkt nie posiada kabla i wtyczki

Kabel zasilający opisany w głównej tabeli technicznej musi być podłączony do produktu zgodnie z instrukcjami. Ze względów bezpieczeństwa kabel zasilający nie może być dłuższy niż 2 m.

• Pokrywę zaciskową otwórz za pomocą śrubokrętu.
• Przełoż kabel zasilający przez zacisk kablowy poniżej zacisku i przymocuj go do głównego korpusu za pomocą zintegrowanej śruby na elemencie mocującym kabel.
• Kable należy podłączyć zgodnie z dostarczonym schematem.

• N = Neutralny (niebieski)
• L = Faza (brązowo-czarny)
• E = Uziemienie (zielono-zółty)
• C = zacisk do przewodu

- Po podłączeniu zamknij pokrywę zaciskową.

- Podłącz kabel zasilający tak, aby nie dotykał produktu i nie mógł zostać ściśnięty między produktem a ścianą.

Zapobieganie ewentualnemu pożarowi!

• Upewnij się, że wszystkie połączenia elektryczne są bezpieczne i szczelne, aby zapobiec ryzyku wyładowania łukowego.
• Nie wolno używać uszkodzonych kabli lub przedłużaczy.
• Upewnij się, że ciecz lub wilgoć nie znajdują się w miejscu podłączenia do zasilania.

Miejsce i mocowanie produktu (Rysunek 5)

• Dwie (lub więcej) osoby umieszczają urządzenie na meblach.
• Urządzenie przymocować do mebli za pomocą dołączonych śrub. (Rysunek 5)
• Po zamontowaniu należy sprawdzić, czy śruby są odpowiednio dokręcone, a produkt dobrze zamocowany. Jeśli produkt nie zostanie zamontowany zgodnie z instrukcją, a śruby odpowiednio dokręcone, istnieje ryzyko przewrócenia się urządzenia podczas użytkowania.

Kontrola końcowa

• Po zamontowaniu włączyć zasilanie..
• Należy przeczytać instrukcję obsługi dotyczącą pierwszego użycia produktu.
• Sprawdzić funkcje produktu.

Odłączenie urządzenia

• Wyjąć wtyczkę z kontaktu.
• Odkręcić śruby mocujące.
• Lekko podnieść produkt przy pomocy dwóch lub więcej osób i wyjąć go całkowicie.
