GEDM12300B - Духовка GRUNDIG - Безкоштовний посібник користувача

Тип продукту	Вбудована піч
Бренд	Grundig
Модель	GEDM12300B
Розміри (В x Ш x Г)	595 x 595 x 560 мм
Вага нетто	35 кг
Електроживлення	220-240 В, 50/60 Гц
Загальна потужність	3000 Вт
Об'єм	70 л
Тип приготування	Конвекція, конвекція, гриль
Кількість функцій	8
Матеріал камери	Емальована сталь
Дверцята	Знімне холодне скло
Внутрішнє освітлення	Галогенна лампа
Таймер	Електронне програмування
Захист від дітей	Так
Чищення	Вручну м'якою тканиною
Енергетичний клас	A+
Інструкція доступна	Кількома мовами

Часті запитання - GEDM12300B GRUNDIG

Як встановити піч Grundig GEDM12300B ?

Встановлення повинно виконуватися кваліфікованою особою. Видаліть всі пакувальні матеріали, перевірте відсутність дефектів. Використовуйте двох осіб для підйому приладу. Переконайтеся, що меблі витримують тепло (мін. 100 °C). Дотримуйтесь розмірів вбудовування та вентиляційних отворів, зазначених в інструкції.

Який тип електричного підключення необхідний?

Прилад повинен бути підключений до заземленої розетки з напругою 220-240 В та відповідним захистом. Кабель живлення не повинен бути пошкоджений. Якщо піч постачається без вилки, підключення повинен виконувати кваліфікований електрик.

Як закріпити піч у меблях?

Розмістіть піч по центру меблів за допомогою двох осіб. Закріпіть її за допомогою наданих гвинтів, добре затягнувши їх, щоб запобігти перекиданню. Перевірте, чи гвинти добре затягнуті після встановлення.

Що робити, якщо кабель живлення пошкоджений?

Не використовуйте його. Замініть кабель кваліфікованим техніком, щоб уникнути ризику ураження електричним струмом, короткого замикання або пожежі.

Чи можна встановити піч за декоративними дверцятами?

Ні, прилад не можна встановлювати за декоративними дверцятами, щоб уникнути перегріву.

Як чистити піч?

Використовуйте м'яку тканину та неабразивні засоби. Не використовуйте пароочисники. Скляні дверцята можна зняти для легшого чищення.

Який об'єм печі?

Піч має об'єм 70 літрів, ідеально підходить для сімейних страв.

Чи має піч блокування від дітей?

Так, піч оснащена захистом від дітей, щоб запобігти неконтрольованому використанню.

Як використовувати функцію конвекції?

Виберіть функцію конвекції за допомогою селектора. Розігрійте піч за потреби. Ця функція забезпечує рівномірне приготування на кількох рівнях.

Де знайти табличку з технічними даними печі?

Відкрийте дверцята печі, табличка з даними знаходиться на передній рамі, зазвичай внизу або збоку.

ПОСІБНИК КОРИСТУВАЧА GEDM12300B GRUNDIG

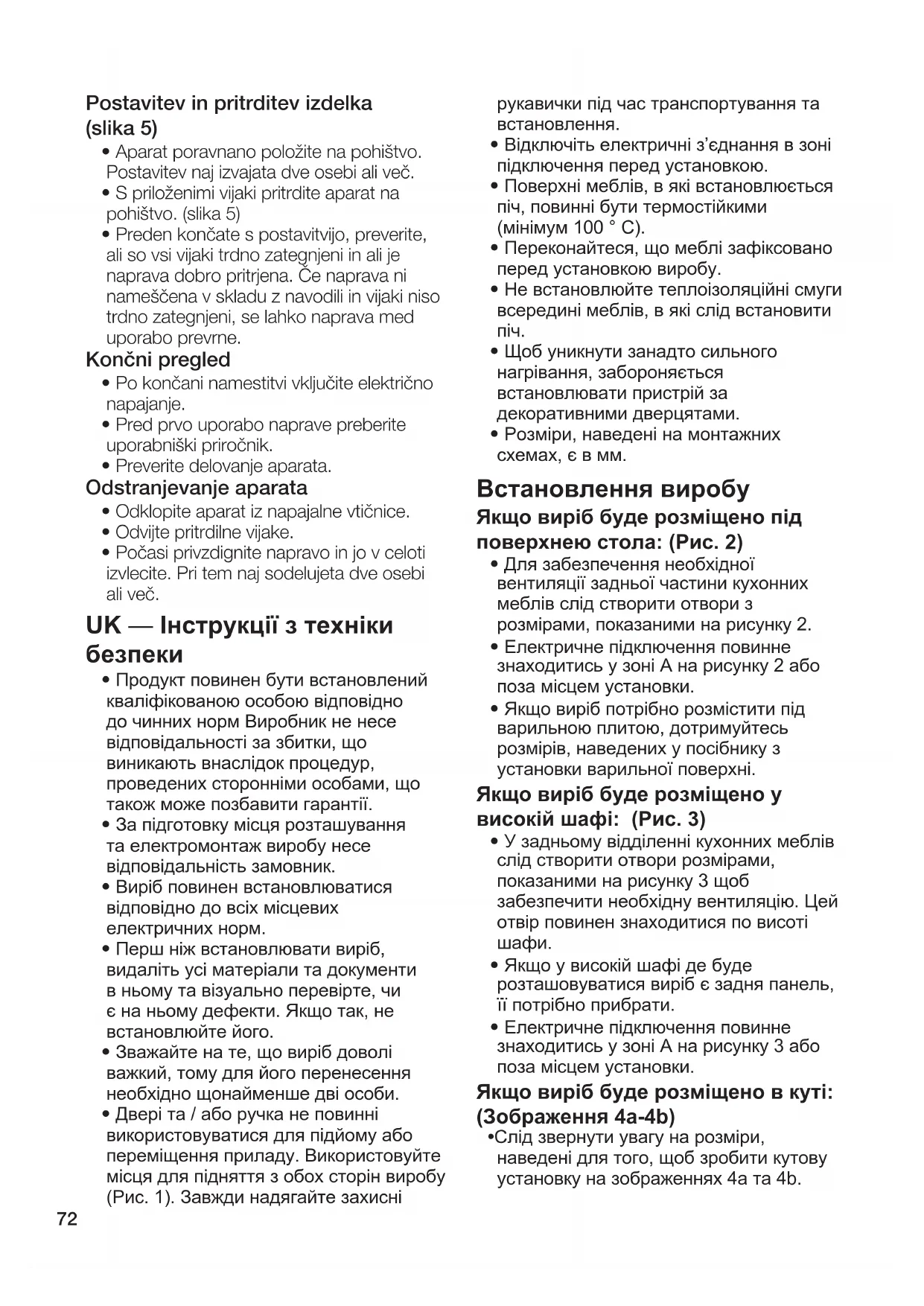

UK — Інструкції з техніки безпеки

• Продукт повинен бути встановлений кваліфікованою особою відповідно до чинних норм Виробник не несе відповідальності за збитки, що виникають внаслідок процедур, проведених сторонніми особами, що також може позбавити гарантії.
• За підготовку місця розташування та електромонтаж виробу несе відповідальність замовник.
• Виріб повинен встановлюватися відповідно до всіх місцевих електричних норм.
• Перш ніж встановлювати виріб, видаліть усі матеріали та документи в ньому та візуально перевірте, чи є на ньому дефекти. Якщо так, не встановлюйте його.
• Зважайте на те, що виріб доволі важкий, тому для його перенесення необхідно щонайменше дві особи.
• Двері та / або ручка не повинні використовуватися для підйому або переміщення приладу. Використовуйте місця для підняття з обох сторін виробу (Рис. 1). Завжди надягайте захисні

рукавички під час транспортування та встановлення.

• Відключіть електричні з'єднання в зоні підключення перед установкою.
• Поверхні меблів, в які встановлюється піч, повинні бути термостійкими (мінімум 100 °C).
• Переконайтеся, що меблі зафіксовано перед установкою виробу.
• Не встановлюйте теплоізоляційні смуги всередині меблів, в які слід встановити піч.
• Щоб уникнути занадто сильного нагрівання, забороняється встановлювати пристрій за декоративними дверцятами.
• Розміри, наведені на монтажних схемах, є в мм.

Встановлення виробу

Якщо виріб буде розміщено під поверхнею стола: (Рис. 2)

• Для забезпечення необхідної вентиляції задньої частини кухонних меблів слід створити отвори з розмірами, показаними на рисунку 2.
• Електричне підключення повинне знаходитись у зоні А на рисунку 2 або поза місцем установки.
• Якщо виріб потрібно розмістити під вариальною плитою, дотримуйтесь розмірів, наведених у посібнику з установки вариальної поверхні.

Якщо виріб буде розміщено у високій шафі: (Рис. 3)

• У задньому відділенні кухонних меблів слід створити отвори розмірами, показаними на рисунку 3 щоб забезпечити необхідну вентиляцію. Цей отвір повинен знаходитися по висоті шафи.
• Якщо у високій шафі де буде розташовуватися виріб є задня панель, її потрібно прибрати.
• Електричне підключення повинне знаходитись у зоні А на рисунку 3 або поза місцем установки.

Якщо виріб буде розміщено в куті: (Зображення 4a-4b)

- Слід звернути увагу на розміри, наведені для того, щоб зробити кутову установку на зображеннях 4а та 4b.

Підключення приладу до електропостачання

- Підключіть виріб тільки до заземленої розетки / лінії із напругою та захистом, як зазначено в «Технічних характеристиках». Під час використання виробу з трансформатором або без нього кваліфікованим електриком має бути встановлена заземлювальна установка. Наша компанія не несе відповідальності за будь-які проблеми, що виникають через те, що продукт не заземлений відповідно до місцевих норм.

- Перш ніж розпочати будь-які роботи з електромонтажу, відключіть виріб від електромережі. Існує небезпека ураження електричним струмом!

- Продукт повинен бути підключений до електромережі тільки авторизованою та кваліфікованою особою. Гарантійний термін виробу починається лише після правильної установки. Виробник не несе відповідальності за збитки, що виникають внаслідок процедур, проведених сторонніми особами.

- Прилад повинен бути встановлений так, щоб його можна було повністю відключити від електромережі. Розділення повинно забезпечуватися перемикачем, вбудованим у нерухомій електроустановці, згідно будівельних норм.

- Задня поверхня духовки нагрівається під час її використання. Переконайтесь, що електричне з'єднання не контактує із задньою поверхнею, в іншому випадку з'єднання можуть пошкодитися.

- З'єднувальний кабель не повинен бути затиснутий, зігнутим або затиснутим та не контактувати з гарячими частинами духовки. Це можете призвести до короткого замикання та загоряння внаслідок плавлення кабелю.

Якщо дріт живлення пошкоджений, кваліфікований електрик повинен замінити його. Інакше існує небезпека ураження електричним струмом, короткого замикання або пожежі!

- Вилка шнура живлення повинна бути легко доступною після встановлення (але не над варильними поверхнями).

- Під час електромонтажу необхідно дотримуватися національних / місцевих електричних норм та використовувати розетку / лінію та вилку, що підходить для духовки. Якщо межі потужності виробу перевищують поточну пропускну здатність штепсельної вилки та розетки / лінії, необхідно підключити виріб безпосередньо до нерухомої електроустановки, не використовуючи вилку та розетку / лінію.

- Переконайтесь, що номінальний запобіжник сумісний із виробом.

- З'єднання повинно відповідати національним нормам.

- Дані живлення мережі мають відповідати даним, зазначеним на етикетці типу виробу. Відчиніть передні дверцята, щоб побачити мітку типу.

- Силовий кабель вашого виробу повинен відповідати значенням, наведеним у таблиці «Технічні характеристики».

- Якщо виріб буде підключено безпосередньо до джерела живлення: Якщо неможливо відключити всі фази живлення, необхідно відключити блок підключення, що має не менше 3 мм контактного зазору (запобіжники, лінійні запобіжні вимикачі, контактори), і всі фази цього блоку підключення повинні бути поруч (не вище) виробу відповідно до директив IEE. Невиконання цієї інструкції може спричинити експлуатаційні проблеми та анулювання гарантії продукту.

- Рекомендується додатковий захист вимикачем залишкового струму.

Якщо виріб виробляється із кабелем та штепсельною вилкою

- Ваш виріб виробляється із під'єднанням до електромережі кабелем та штепсельною вилкою. Підключіть вилку вашого виробу до заземленої розетки та зробіть електричне з'єднання.

Якщо виріб виробляється з кабелем і без штепсельної вилки

• Підключіть кабелі виробу до джерела живлення, як зазначено нижче:
• Коричневий / чорний кабель = L (фаза)
• Синій кабель = N (нейтральний)
• зелений / жовтий кабель = (E) (заземлення)

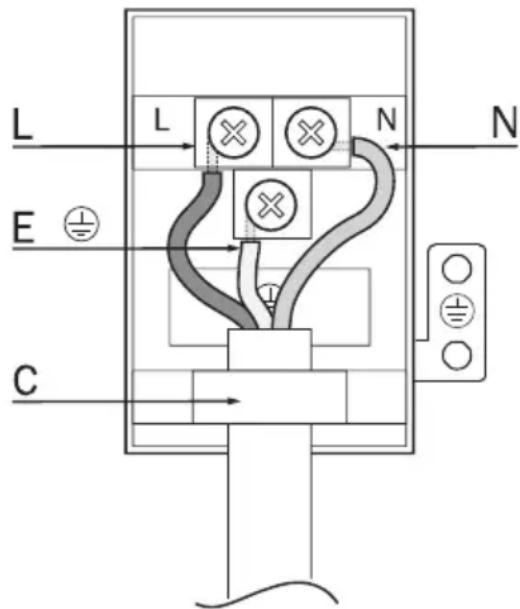

Якщо виріб виробляється без кабеля та штепсельної вилки

Силовий кабель, визначений в технічній таблиці, повинен бути підключений до виробу, дотримуючись інструкцій.

Силовий кабель не повинен бути довше 2 м з міркувань безпеки.

• Відкрийте кришку клемного блоку за допомогою викрутки.
• Вставте силовий кабель через кабельний затискач під клему і прикріпіть його до основного корпусу за допомогою вбудованого гвинта на затискачі кабелю.
• Підключіть кабелі відповідно до схеми.

• N = нейтральний (синій)
• L = пряма фаза (коричневий/чорний)
• E = заземлення (зелений / жовтий)

• C = кабельний затискач

• Після завершення з'єднання проводів закрийте кришку клемного блоку.

• Підключіть силовий кабель для подачі живлення, проклавши його так, щоб він не контактував з виробом і не був затиснутий між виробом і стіною.

Запобігання можливим пожежним ризикам:

• Переконайтесь, що всі електричні з'єднання надійні та герметичні, щоб уникнути ризику виникнення дуги.
• Не використовуйте пошкоджені кабелі або подовжувачі.
• Переконайтесь, що рідина або волога дістануться до точки електричного підключення.

Розміщення та закріплення виробу (Рис. 5)

• Розмістіть прилад на меблях, орієнтованих на двох або більше людей.
• Закріпіть виріб на меблях за допомогою наданих гвинтів. (Рис. 5)
• В кінці монтажу переконайтесь, що гвинти правильно затягнуті та виріб надійно зафіксовано. Якщо виріб не встановлено відповідно до інструкцій, а гвинти не затягнуті належним чином, існує небезпека перекидання під час використання.

Остаточна перевірка

• Після встановлення увімкніть електромережу.
• Прочитайте посібник користувача перед першим використанням виробу.
• Перевірте функції виробу.

Видалення виробу

• Від'єднайте виріб від електромережі.
- Відкрутіть закріплюючі гвинти.
- Злегка підніміть виріб разом з двома або більше людьми і повністю витягніть його.
