INSTRUKCJA OBSŁUGI ODL 50850USTIB OK

Rozpakowanie oraz instalacja

Uwaga: Rysunki podane są tylko w celach informacyjnych.

1. Otworzyć opakowanie.

2. Wyjmij telewizor.

3. Zamontuj podstawę telewizora.

4. Podłącz przewód zasilania.

Uwaga: Rysunki podane są tylko w celach informacyjnych.

2x baterie Pilot zdalnego

sterowania

Szybka instrukcja obstugi

2x stojaki podstawy

4x śruby Przewód zasilający Podstawowa instrukcja

montażu

PL

Ostrzeżenie i środki ostrożności

GRATULACJE

Dziękujemy za wybranie ok. produktu. Proszę przeczytać uważnie instrukcje i zachować je na przyszłość.

Uwaga: Szczegółowa instrukcja obsługi tego telewizora jest dostępna na następującej stronie internetowej: http://de.ok-online.com/nc/de/service/downloads.html

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA. PRZECZYTAJ UWAŻNIE TEN PODRĘCZNIK I ZACHOWAJ INFORMACJE NA PRZYSZŁOŚĆ.

Informacje dotyczące bezpieczeństwa

OSTROŻNIE

RYZYKO PORAŻENIA PRADEM ELEKTRYCZNYM - NIE OTWIERAĆ

OSTROŻNIE: W CELU ZMNIEJSZENIA RYZYKA PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE ZDEJMUJ PÓKRYWY (CZEŚCI TYLNEJ). NINIEJSZE URZĄDZENIE NIE ŻAWIERA CZĘŚCI, KTÓRE MOGA BYĆ NAPRAWIANE PRZEZ UŻYTKOWNIKA. POZOSTAW WSZELKIE PRACE KONSERWACYJNE WYKWALIFIKOWANEMU PERSONELOWI OBSŁUGI KLIENTA.

W ekstremalnych warunkach pogodowych (burze, wyładowania atmosferyczne) i przez dłuższy czas beczynności (wakacje) odłącz wtyczkę zasilania urządzenia.

Wtyczka zasilania służy do odłączania telewizora od zasilania i dlatego musi być łatwo dostępna przez cały czas.

Urządzenie korzysta również z zasilania w trybie czuwania, jeśli nie jest całkowicie odłączone od zasilania.

Uwaga: Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby wyświetlić odpowiednie funkcje.

WAŻNE - Proszę przeczytać niniejszą instrukcję w całości przed instalacją lub uruchomieniem.

OSTRZEŻENIE: Nigdy nie pozwalaj osobom (w tym dzieciom) z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi lub brakiem doświadczenia i/lub wiedzy obsługiwać urządzenia elektrycznego bez nadzoru!

1. Ten telewizor jest przeznaczony do użytku na wysokości mniejszej niż 2000 metrów nad poziomem morza, w suchym miejscu iw regionach o umiarkowanym klimacie.
2. Urządzenie jest przeznaczone do użytku domowego lub w podobnych zastosowaniach; nie jest dopuszczone do użytku w miejscach publicznych.
3. Pozostaw co najmniej 10 cm wolnej przestrzeni wokół telewizora, aby zapewnić wentylację.
4. Nie utrudniać wentylacji poprzez zasłanianie otworów wentylacyjnych gazetami, obrusami, zasłonkami itp..
5. Wtyczka kabla zasilającego powinna być łatwo dostępna. Nie kładź żadnych przedmiotów na kablu zasilającym (ani na samym urządzeniu, ani na meblach itp.) I nie przyciskaj kabla. Uszkodzenie kabla zasilającego / wtyczki może spowodować pożar lub porażenie prądem. Zawsze chwytaj kabel zasilający za wtyczkę, nie odłączaj telewizora, wyciągając sam kabel zasilający z gniazdka. Nigdy nie dotykaj kabla zasilającego / wtyczki mokrymi rękami, ponieważ może to skutkować zwarciem i/lub porażeniem prądem. Nigdy nie należy wiązać węzłów w kablu zasilającym i nigdy nie należy wiązać go z innymi kablami. Jeśli jest uszkodzony, należy wymienić kabel. Wymiana musi być przeprowadzana wyłącznie przez wykwalifikowanego specjalistę.
6. Chronić telewizor przed kapiącą i pryskającą wodą i nie umieszczać żadnych przedmiotów wypełnionych wodą, takich jak wazony, kubki itp. Na telewizorze lub nad nim (np. Na półkach nad głową).
7. Chronić telewizor lub system TV przed bezpośrednim działaniem promieni słonecznych i nie umieszczać żadnych otwartych płomieni (np. płonącej świecy) na telewizorze lub obok niego.

Ostrzeżenie i środki ostrożności

1. Nie używaj żadnych źródeł ciepła, takich jak grzejniki elektryczne, grzejniki itp. w bezpośrednim sąsiedztwie urządzenia.
2. Nie stawiaj telewizora na podłodze ani na pochyłych powierzchniach.
3. Aby zapobiec ryzyku uduszenia, plastikowe torby należy trzymać z dala od niemowląt, dzieci i zwierząt.
4. Ostrożnie przymocuj stojak do telewizora. Jeśli dostawa obejmuje śruby ze stojakiem, dokręć śruby, aby zapobiec przechyleniu telewizora. Nie dokręcaj jednak nadmiernie śrub i mocuj odpowiednio gumowe korki śrub.
5. Nigdy nie wyrzucaj baterii do otwartego ognia ani razem z niebezpiecznymi i / lub łatwopalnymi substancjami.

Uwaga: Baterie nie mogą być narażone na nadmierne ciepło, takie jak bezpośrednie światło słoneczne, ogień lub tym podobne.

Ostrożnie Poważne lub śmiertelne ryzyko obrażeń

Ryzyko porażenia prądem Ryzyko niebezpiecznego napięcia

Konserwacja Ważne elementy konserwacji

PL

Ostrzeżenie i środki ostrożności

Etykieta na urządzeniu

Poniższe symbole są używane na urządzeniu jako etykiety dla zaznaczenia ograniczeń i środków bezpieczeństwa oraz jako instrukcje bezpieczeństwa. Każda etykieta powinna być przestrzegana tylko wtedy, gdy jest obecna na urządzeniu. Proszę brać pod uwagę tę informację dla względów bezpieczeństwa.

Urządzenie - ochrona klasy II: To urządzenie zostało zaprojektowane tak, aby nie wymagało przewodu ochronnego (uziemienia elektrycznego) dla podłączenia do źródła zasilania.

Urządzenie klasy ochrony II z funkcjonalnym przewodem ochronnym: To urządzenie zostało zaprojektowane tak, aby nie wymagało przewodu ochronnego (uziemienia elektrycznego) dla podłączenia do źródła zasilania. Przewód ochronny służy do celów funkcjonalnych.

Przewód ochronny (uziemienie): Oznaczony terminal jest przeznaczony do podłączenia do przewodu ochronnego (uziemienia) podłączonego do linii zasilania.

Potencjalnie śmiertelny terminal: Zaznaczone terminale są potencjalnie śmiertelne w normalnym trybie pracy.

Ostrożnie Postępuj zgodnie z instrukcją obsługi: Zaznaczone obszary zawierają baterie pastylkowe, które użytkownik musi wymienić.

OSTRZEŻENIE!

Baterii nie wolno połykać, ponieważ stwarzają ryzyko poparzeń chemicznych.

To urządzenie lub dołączone akcesoria mogą zawierać baterię pastylkową. Jeśli bateria pastylkowa zostanie połknięta, doprowadzi to w ciągu 2 godzin do potencjalnie śmiertelnych, poważnych oparzeń wewnętrznych.

Przechowuj urządzenie poza zasięgiem dzieci.

Jeśli komora baterii nie jest dobrze zamknięta, przestań korzystać z urządzenia i trzymaj go poza zasięgiem dzieci.

Jeśli podejrzewasz, że baterie zostały połknięte lub włożone w jakąkolwiek część ciała, niezwłocznie zasięgnij porady lekarza.

Baterie należy utylizować zgodnie ze wszystkimi odpowiednimi przepisami i ograniczeniami.

Wyjmij baterie z produktu przed utylizacją produktu.

OSTRZEŻENIE: Nie wystawiaj baterii na działanie wysokich temperatur, takich jak bezpośrednie światło słoneczne lub ogień.

Uwaga: Wymieniać tylko na baterię tego samego typu lub jej odpowiednik. Nigdy nie próbuj ładować baterii jednorazowych.

Ostrzeżenie i środki ostrożności

OSTRZEŻENIE!

Nie stawiaj telewizora TV na niestabilnych ani na pochyłych powierzchniach. W przeciwnym razie telewizor może się przewrócić i spowodować poważne obrażenia. Wielu urazów, zwłaszcza u dzieci, można uniknąć, jeśli zostaną podjęte następujące proste środki bezpieczeństwa;

• Używaj wyłącznie mebli telewizyjnych lub stojaków zalecanych przez producenta urządzenia.
• Używaj tylko mebli, które mogą przenosić ciężar telewizora.
• Upewnij się, że telewizor nie wystaje poza krawędzie mebla.
• Nie stawiaj telewizora TV na wysokich meblach (np. półkach lub półkach na książki) bez bezpiecznego podtrzymywania samego mebla i telewizora.
• Nie należy umieszczac urządzeń telewizyjnych na tkaninach lub innych materiałach znajdujących się między telewizorem a meblami.
• Poinformuj dzieci o niebezpieczeństwach związanych ze wspinaniem się na wysokie meble, aby dotrzeć do telewizora lub pilota. Jeśli zmienisz lokalizację telewizora TV, postępuj zgodnie z tymi samymi zasadami bezpieczeństwa.

OSTRZEŻENIA DOTYCZĄCE MONTAŻU NA ŚCIANIE

• Przed montażem urządzenia na ścianie dokładnie przeczytaj instrukcję obsługi.
• Zestaw do montażu na ścianie jest opcjonalny. Można go kupić w lokalnym sklepie, jeśli nie kupiłeś go ze swoim urządzeniem.
• Nie montuj telewizora na suficie ani na pochyłych ścianach.
• Używaj wyłącznie przeznaczonych do tego śrub i akcesoriów.
• Dokręć bezpiecznie śruby mocujące do ściany, aby zapobiec upadkowi telewizora. Nie dokręcaj zbyt mocno śrub.

OSTRZEŻENIE!

Podłączanie urządzeń podłączonych do uziemienia ochronnego budynku za pośrednictwem połączenia sieciowego lub innych urządzeń lub systemu dystrybucji telewizora TV za pomocą kabla koncentrycznego może stanowić zagrożenie pożarowe. Podłączenie za pomocą systemu dystrybucji kabli jest dozwolone tylko wtedy, gdy urządzenie zapewnia izolację poniżej pewnego zakresu częstotliwości (izolacja galwaniczna, patrz EN 60728-11).

PL

Ostrzeżenie i środki ostrożności

Pozycjonowanie telewizora

- Zainstaluj wyświetlacz na solidnej poziomej powierzchni, takiej jak stół lub biurko. Aby zapewnić wentylację, należy pozostawić co najmniej 10 cm wolnej przestrzeni wokół zestawu. Aby uniknąć błędów i niebezpiecznych sytuacji, nie należy umieszcać żadnych przedmiotów na zestawie. To urządzenie może być używane w klimacie tropikalnym i / lub umiarkowanym. Mocowanie tylnej części obudowy do ściany. Poniższe zdjęcie różni się od rzeczywistego przedmiotu, dlatego jest zamieszczone tylko w celach informacyjnych. (tylko w niektórych krajach).

10CM 10CM 10CM 10CM

Uwaga: Rysunki podane są tylko w celach informacyjnych.

- Uwaga: Nigdy nie stawiaj zestawu telewizora w niestabilnej lokalizacji. Telewizor może spaść, powodując poważne obrażenia ciała lub śmierć. Wielu urazów, szczególnie u dzieci, można uniknąć, stosując proste środki ostrożności, takie jak:

-Korzystanie z szafek lub stojaków zalecanych przez producenta telewizora.
-Używać tylko mebli, które mogą bezpiecznie podpierać telewizor.
-Upewnienie się, że telewizor nie wystaje poza krawędź mebli wspierających.
-Nie umieszczaj telewizora na wysokich meblach (na przykład szafkach lub regałach) bez przymocowania zarówno mebli, jak i telewizora do odpowiedniego podparcia.
-Nie umieszczaj telewizora na tkaninie lub innych materiałach, które mogą znajdować się między telewizorem a meblami pomocniczymi.

-Poinformuj dzieci o niebezpieczeństwach związanych ze wspinaniem się na wysokie meble, aby dotrzeć do telewizora lub pilota.

- Jeśli istniejący telewizor jest zachowywany i przemieszczany, należy zastosować te same zasady, co powyżej. (Tylko dla telewizora o masie przekraczającej 7 kg).

Uchwyt ścienny

- Opcjonalny uchwyt ścienny może być używany z telewizorem. Skonsultuj się z lokalnym dealerem, aby kupić zalecany wspornik do montażu na ścianie. Ostrożnie zamocuj wspornik do montażu na ścianie z tyłu telewizora. Zainstaluj wspornik do montażu ściennego na solidnej ścianie prostopadłej do podłogi. Jeśli podłączasz telewizor do innych materiałów budowlanych, skontaktuj się z wykwalifikowanym personelem, aby zainstalować uchwyt ścienny. Szczegółowe instrukcje zostaną dołączone do uchwytu ściennego. Użyj wspornika do montażu na ścianie, gdzie urządzenia są odpowiednio przymocowane do ściany z wystarczającą ilością miejsca, aby umożliwiać połączenie z urządzeniami zewnętrznymi.

10 cm (4 Zoll) 10 cm 10 cm 10 cm

Uwaga: Rysunki podane są tylko w celach informacyjnych.

• Odłącz zasilanie przed przeniesieniem lub instalacją telewizora. W przeciwnym razie może dojść do porażenia prądem.
• Zdejmij podstawkę przed zainstalowaniem telewizora na uchwycie ściennym, wykonując odwrotne zamocowanie podstawy.

Ostrzeżenie i środki ostrożności

• Jeśli telewizor zostanie zainstalowany na suficie lub pochylej ścianie, może spaść i spowodować poważne obrażenia. Użyj autoryzowanego uchwytu ściennego i skontaktuj się z lokalnym lub wykwalifikowanym personelem. W przeciwnym razie nie będzie to objęte gwarancją.
• Nie dokręcaj zbyt mocno śrub, ponieważ może to spowodować uszkodzenie telewizora TV i unieważnienie gwarancji.
• Aby uniknąć obrażeń, urządzenie to musi być mocno przymocowane do podłogi lub ściany, zgodnie z instrukcjami montażu.
• Użyj śrub i uchwytów ściennych spełniających poniższe wymagania. Wszelkie szkody lub obrażenia, zakupione niewłaściwe uchwyty lub montaż przy użyciu niewłaściwych akcesoriów, nie są objęte gwarancją.

Rozmiar modelu: 50" Góra DÓŁ
Wkręt	Średnica (mm) "E" M6		M6
	Głębokość (mm)"D"	Max 25 25
		Min 20		20
	Ilość 2 2
A x B x C 200 x 200 x 200

Uwaga:

1) Zdjęcia w niniejszej instrukcji mają jedynie charakter poglądowy.
2) W przypadku telewizorów z zaciskami skierowanymi w stronę ściany, aby zostawić wystarczająco dużo miejsca na zaciski terminali, potrzebna jest gumowa poduszka wraz ze śrubą do zamocowania do uchwytu ściennego. Jest to mały pusty słupek, którego średnica wewnętrzna wynosi 8 mm, średnica zewnętrzna wynosi 18 mm, a wysokość ≥ 30 mm.

3) Informacje zawarte w tym dokumencie mogą ulec zmianie bez powiadomienia. Producent nie ponosi odpowiedzialności za szkody wynikłe bezpośrednio lub pośrednio z błędów, niekompletności lub rozbieżności między instrukcją obsługi a opisanym produktem.
4) W suchym środowisku z powodu elektryczności statycznej produkt może się ponownie uruchomić i powrócić do głównego interfejsu OSD, interfejsu odtwarzacza USB lub poprzedniego trybu źródła. Jest to normalne i jak chcesz, to możesz kontynuować obsługę telewizora.
5) W suchym otoczeniu z powodu elektryczności statycznej urządzenie może odłączyć sieć WLAN i proszę ponownie uruchomić telewizor, aby automatycznie odzyskać połączenie WLAN.

Środowisko pracy

• NIE instaluj tego urządzenia w ograniczonej przestrzeni, takiej jak biblioteczka lub podobne urządzenie.
• NIE używaj zestawu w pobliżu wilgotnych i zimnych miejsc, zabezpiecz zestaw przed przegrzaniem.
• Trzymać z dala od bezpośredniego światła słonecznego.
• NIE używaj zestawu w pobliżu śmietnika na kurz.
• NIE przyczepiaj świecy do dostępnego otwartego obszaru lub otworu, aby uniknąć dostania się łatwopalnych ciał obcych do wnętrza telewizora.

PL

Ostrzeżenie i środki ostrożności

Środki ostrożności dotyczące korzystania z pilota zdalnego sterowania

• Użyj pilota, kierując go w stronę czujnika zdalnego sterowania. Elementy między pilotem a czujnikiem zdalnego sterowania będą zakłócać normalne działanie.
• Nie wolno gwałtownie wibrować pilotem zdalnego sterowania. Nie rozpryskuj płynu na pilocie, nie umieszczaj pilota w miejscu o wysokiej wilgotności.
• NIE umieszczaj pilota w bezpośrednim świetle słonecznym, które może spowodować deformację urządzenia przez ciepło.

• Gdy czujnik zdalnego sterowania znajduje się w bezpośrednim świetle słonecznym lub silnym oświetleniu, pilot nie działa. Jeśli tak, zmień oświetlenie lub pozycję telewizora lub użyj pilota bliżej czujnika zdalnego sterowania.

• OSTRZEŻENIE: Baterie (akumulator lub zainstalowane baterie) nie powinny być narażone na nadmierne ciepło, takie jak światło słoneczne, ogień lub tym podobne.

Środki ostrożności dotyczące używania akumulatora

Niewłaściwe użycie baterii spowoduje wyciek. Tak więc postępuj zgodnie z następującymi metodami i używaj ostrożnie.

1. Zwróć uwagę na biegunowość baterii, aby uniknąć zwarcia.
2. Gdy napięcie baterii jest niewystarczające, co wpływa na zakres użytkowania, należy wymienić nową baterię. Wyjmij baterie z pilota, jeśli nie zamierzasz go używać przez dłuższy czas.
3. Nie używaj razem różnych typów baterii (na przykład baterii manganowych i alkalicznych).
4. Nie wkładaj baterii do ognia, nie ładuj i/lub nie rozkładaj baterii.
5. Należy utylizować baterie zgodnie z odpowiednimi przepisami dotyczącymi ochrony środowiska.

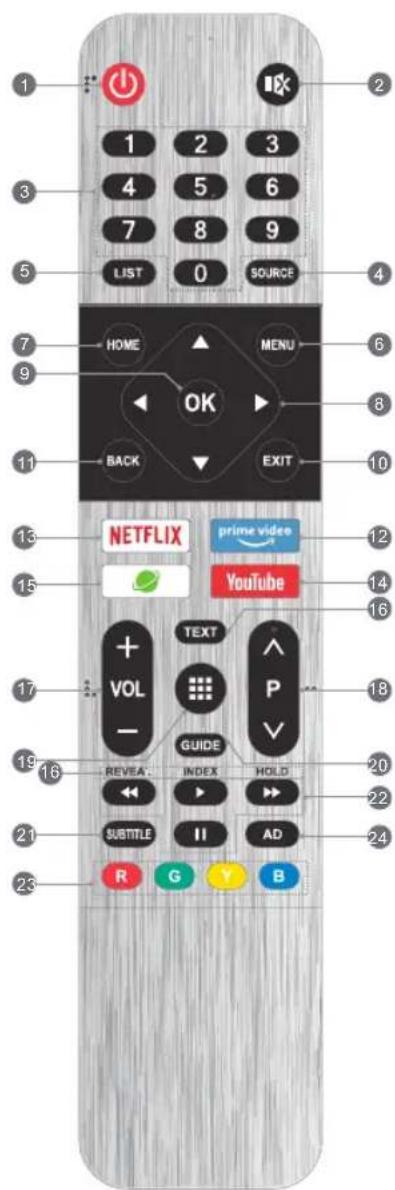

Funkcja zdalnego sterowania

Uwaga:

1. Rysunek podany jest tylko w celach informacyjnych.
2. Niektóre przyciski mogą nie być dostępne dla niektórych regionów lub modeli.
3. Jeśli chcesz powrócić do strony głównej podczas korzystania z aplikacji, naciśnij przycisk EXIT, aby bezpośrednio wyjść z aplikacji, a następnie naciśnij przycisk HOME, aby przejść do strony głównej. Przyciski w aplikacjach mogą mieć różne funkcje kontrolowane przez osoby trzecie.

1 2 3 4 5 6 7 8 9 LIST 0 SOURCE 4 7 HOME MENU 6 9 OK 8 BACK EXIT 11 13 NETFLIX prime video 12 15 YouTube 14 16 + VOL TEXT P - GUIDE 17 18 19 REVEA. INDEX HOLD 20 21 SUBTITLE II AD 22 23 R G Y B

1. POWER ( ⓄPrzełącz telewizor do trybu oczekiwania.
2. MUTE ( ✉ Wycisz lub przywróć dźwięk telewizora.
3. Przyciski liczbowe (0\~9): Proszę wybrać kanał bezpośrednio lub wprowadzić liczbę.
4. SOURCE: Wybiera źródło wejścia.
5. LIST: Wprowadza listę kanałów.
6. MENU: Otwiera główne menu.
7. HOME: Dostęp do strony głównej.
8. UP/DOWN/LEFT/RIGHT ( ▲/▼ /◀):▶ Przejrzyj menu w celu wyboru potrzebnej treści.
9. OK: Potwierdź, wprowadź lub wykonaj wybraną pozycję.
10. EXIT: Wyjdź z bieżącego ekranu lub operacji.
11. BACK: Wróć do wcześniej przeglądanego kanału lub do górnego menu.
12. Prime Video: Uzyskaj dostęp do aplikacji Prime Video.
13. NETFLIX: Uzyskaj dostęp do aplikacji Netflix.
14. YouTube: Uzyskaj dostęp do aplikacji YouTube.
15. Browser (☐): Uzyskaj dostęp do przeglądarki, aby surfować po Internecie.

16. Przyciski telegazety

17. TEXT: Wejdź lub wyjdź z menu telegazety.

18. REVEAL: Wyświetl lub ukryj ukryte informacje.
    • INDEX: Wyświetl stronę indeksu.

19. HOLD: Przytrzymaj stronę telegazety na ekranie bez aktualizacji lub zmian.

20. Głośność góra/dół (VOL +/-) Ustawia głośność dźwięku

21. Program góra/dół (PR ∧ / √ Zmień kanały.
22. Apps (☐): Úzyskaj dostęp do centrum aplikacji.
23. GUIDE: Uzyskaj dostęp do Elektronicznego przewodnika po programach w trybie DTV.
24. SUBTITLE: Włącz lub wyłącz funkcję napisów.

25. Przyciski USB

26. Play (▶): Uruchom odtwarzanie.

27. Pause (II): Pauza odtwarzania.
28. Fast Backward ( ◀◀): Szybko przewiń do tyłu.

29. Fast Forward (▶): Szybko przewiń do przodu.

30. Przyciski kolorów (RED/GREEN/YELLOW/BLUE): Wykonaj funkcję zachęty w określonym trybie.

31. AD: Włącz lub wyłącz funkcję opisu audio.

PL

Podstawowe operacje

Jak korzystać z E-Manual

E-Manual jest wbudowany w telewizor i można go wyświetlać na ekranie. W celu To Aby nuczyć się więcej ofunkcjach telewizora otwórz swój E-Manual poprzez wykonanie następujących kroków.

E-Manual

Uwaga: Rysunek podany jest tylko w celach informacyjnych.

1. Naciśnij przycisk MENU w celu otwarcia głównego menu.
2. Naciśnij przycisk ▲ / ▼w celu wyboru podmenu "SETUP".
3. Naciśnij przycisk ▶ w celu wprowadzenia menu "SETUP".
4. Naciśnij przycisk ▲ /▼w celu wyboru "E-Manual".
5. Naciśnij przycisk OK w celu wprowadzenia "E-Manual.aby sprawdzić instrukcje funkcji podstawowej.
6. Następujące przyciski na pilocie używane są w celu pomocy przy obsłudze TV w E-Manual.

Zainstaluj baterię pilota zdalnego sterowania

Umieść dwie baterie rozmiaru AAA w komorze baterii pilota, upewniając się, że oznaczenia biegunów są zgodne z oznaczeniem biegunów w komorze.

Uwaga: Rysunek podany jest tylko w celach informacyjnych.

Przycisk sterowania TV

Do przodu Lewo = [icon] + Prawo Do tyłu

Uwaga: Rysunek podany jest tylko w celach informacyjnych.

Naciśnij środkowy przycisk:

1. W trybie czuwania naciśnij go krótko, tak aby włączyć telewizor;

2. Jeśli brakuje OSD, naciśnij krótko, aby przejść do wyboru źródła; długo, aby włączyć tryb czuwania;

3. Z OSD, naciśnij krótko, aby potwierdzić wybór, lub naciśnij długo, aby powrócić lub zamknąć.

Wciśnij lewo: zmniejsz głośność lub idź w lewo.

Wciśnij prawo: zwiększ głośność lub idź w prawo.

Wciśnij do przodu: następny kanał lub idź w góre.

Wciśnij do tyłu: poprzedni kanał lub idź w dół.

Połączenie terminala

Terminale

Podłącz kabel współosiowy, aby odbierać sygnał z anteny, kabla lub satelity.

ANTENA WEJ

USB

Port USB

USB DYSK USB.

Użyj kabla optycznego, aby przesłać sygnał audio telewizora do kompatybilnego odbiornika audio.

CYFROWE AUDIO WYJ Cyfrowe urządzenie audio

HDMI

Podłącz źródło sygnału wejścia HDMI, jak odtwarzacz DVD, poprzez interfejsy HDMI.

AV IN

Połącz źródła sygnału audio i wideo poprzez AV IN

Cl

Port karty Cl.

LAN

Port sieciowy.

LAN Router

Uwaga:

1. Obraz/Zdjęcia podane są tylko w celach informacyjnych.
2. Przedstawione tutaj urządzenia zewnętrzne i kable nie są dostarczane z telewizorem TV.
3. Niektóre terminale mogą się różnić w zależności od regionu lub modelu i proszę wziąć swój aktualny telewizor lub system TV jako standard.

PL

Wykrywanie i usuwanie usterek

Przed skontaktowaniem się z technikiem serwisowym, sprawdź poniższą tabelę w celu znalezienia możliwej przyczyny tego objawu i niektórych jego możliwych rozwiązań.

OGÓLNY PROBLEM / ROZWIĄZANIE PROBLEMU

Pilot zdalnego sterowania nie działa

• Sprawdź czujnik zdalnego sterowania na pilocie.
• Wymień baterie.
• Baterie nie są prawidłowo zainstalowane.
• Główne zasilanie nie jest podłączone.

Słaby sygnał

Jest to zwykle spowodowane zakłóceniami z telefonów komórkowych, walkie-talkie, wiertarki elektryczne lub inny sprzęt elektroniczny lub inne źródła zakłóceń radiowych.

OBRAZ I DźWIĘK / ROZWIĄZANIE PROBLEMU

Brak obrazu, brak dźwięku

• Sprawdź źródło sygnału.
• Podłącz inne urządzenie elektryczne do gniazda, aby upewnić się, że działa lub jest włączone.
• Zasilacz nie jest prawidłowo wsunięty do gniazdka zasilania.

Brak dźwięku, obraz OK

• Jeśli nie ma dźwięku, nie wyciszaj ani nie zwiększaj głośności dźwięku.
• Otwórz menu dźwięku i dostosuj 'Wyrówoważenie' - 'Balance'.
• Sprawdź, czy podłączono słuchawki, jeśli tak to wyjmij je..

Nienormalny obraz

• W razie braku koloru lub złej jakości obrazu możesz:
• Dostosuj opcję koloru w ustawieniach menu.
• Trzymaj telewizor w wystarczającej odległości od innych produktów elektronicznych.

• Wypróbuj inny kanał, być może jest problem z sygnałem wyjściowym nadawania/transmisji.

• Zły sygnał telewizyjny (wyświetla mozaikę lub śnieżenie)

• Sprawdź kabel sygnałowy i wyreguluj antenę.
• Dostrój kanał.
• Wypróbuj inny kanał.

ODTWARZACZ MULTIMEDIALNY / ROZWIAZANIE

'This file is invalid' pojawia się lub audio jest typowe ale wideo jest nietypowe

• Plik multimedialny może być uszkodzony, sprawdź, czy plik można odtwarzać na PC.
• Sprawdź, czy obsługiwany jest kodek wideo i audio.

'Unsupported audio' lub wideo jest typowe ale audio jest nietypowe

• Plik multimedialny może być uszkodzony, sprawdź, czy plik można odtwarzać na PC.
• Sprawdź, czy obsługiwany jest kodek wideo i audio.

SIEĆ / ROZWIĄZANIE (może niedostępne)

Awaria sieci

• Sprawdź, czy router działa prawidłowo.
• W przypadku modeli wymagających klucza USB do połączenia z Internetem sprawdź, czy klucz USB jest dobrze włóżony.
• Sprawdź, czy telewizor został pomyślnie podłączony do routera.

PRZEGLĄDARKA / ROZWIAZANIE (może niedostępne)

Strony internetowej nie można wyświetlić w całości

- Flash nie jest obsługiwany.

Przeglądarka jest zmuszona do zamknięcia

- Strona internetowa zawiera zbyt wiele dużych zdjęć, co prowadzi do niewystarczającej pamięci i zamknięcia przeglądarki.

Specyfikacja

Napięcie robocze 110 - 240 V\~ 50/60 Hz

Pobór mocy szacunkowy 120W

Wymiary (W x H x D) (szerokość x wysokość 1121,3 X 660,2 X 91,6 mm x głębokość) bez podstawy

Waga netto bez podstawy 9,1 Kg

Wejście antenowe RF 75 Ω niezrównoważone

Język OSD Wiele opcji

System

DTV: DVB-T/T2/C/S/S2

ATV: PAL/SECAM BG/DK/I/NTSC-M

Zasięg kanału

DTV: DVB-T: 174 MHz \~ 230 MHz

470 MHz \~ 870 MHz

DVB-C:50 MHz\~858 MHz

DVB-S/S2: 950 MHz \~ 2150 MHz

ATV: 45,25 MHz \~ 863,25 MHz

Środowisko

Temperatura pracy: 5°C \~ 40°C

(tylko w strefie klimatu tropikalnego)

Wilgotność robocza: 20% \~ 80%

Temperatura przechowywania: -15°C \~ 50°C

Wilgotność przechowywania: 10% \~ 90%

Środowisko

Temperatura pracy: 5°C \~ 40°C

(tylko w strefie klimatu tropikalnego)

Wilgotność robocza: 20% \~ 80%

Temperatura przechowywania: -15°C\~45°C

Wilgotność przechowywania: 10%\~90%

Uwaga: Niektóre specyfikacje mogą się różnić w zależności od regionu lub modelu i proszę wziąć swój aktualny telewizor lub system TV jako standard.

PL

Specy facja

Informacje zawarte w tej karcie produktu podano zgodnie z Załącznikiem III do Rozporządzenia delegowanego Komisji (UE) nr 1062/2010 uzupełniającego Dyrektywę 2010/30/UE. Parlamentu Europejskiego i Rady w odniesieniu do etykietowania efektywności energetycznej telewizorów.

a) Z	znak towarowy dostawcy ok.
b)	ldentyfikacja modelu	ODL 50850US-TIB
c) K	lasa efektywności energetycznej A
		Wartość jednostka
d)	Widoczna przekątna ekranu
	w centymetrach 127 cm
	w calach 50"
e) P	Pobór mocy w trybie pracy 93,0 W
f)	Roczne zużycie energii 1	136	kWh/rok
g)	Pobór mocy w trybie gotowości	0,31 W
	Pobór mocy w trybie wyłączania	Brak poboru mocy w trybie wyłączania (Brak off-mode)
h)	Rozdzielczość ekranu w fizycznej postaci
	liczba pikseli w poziomie	3840
	liczba pikseli w pionie	2160

ENERG ENERG/TIB ENERGYS OK ODL 50850US-TIB A*** A** A* A B C D A ENERGIA - ENERGIA ENERGIA - ENERGIA ENERGY - ENERGIE ENERGI 93 Watt 136 kWh/annum 127 cm 50 inch 2010/1062-2020

Specyfikacja

Krajowe restrykcje

To urządzenie jest przeznaczone do użytku domowego lub biurowego we wszystkich krajach UE (i innych krajach, w których obowiązują odpowiednie wytyczne UE) bez żadnych ograniczeń z wyjątkiem krajów wymienionych poniżej.

Kraj Restrykcje
Bułgaria Ogólne zezwolenie na użytkowanie na zewnątrz i korzystanie z obiektów publicznych
Francja Używaj w zamkniętych pomieszczeniach tylko dla 2454-2483.5 MHz.
Włochy Wymagane jest ogólne zezwolenie na użytkowanie poza pomieszczeniami prywatnymi.
Grecja Używaj w zamkniętych pomieszczeniach tylko dla 5470-5725 MHz.
Luksemburg Ogólne	zezwolenie na oferty sieciowe i usługowe (nie dotyczy widma)
Norwegia Nadawanie fal radiowych nie jest dozwolone w promieniu geograficznym 20 km wokół centrum Ny-Âlesund.
Federacja Rosyjska Dozwolone jest używanie tylko w zamkniętych pomieszczeniach.

Przepisy poszczególnych krajów mogą ulec zmianie w dowolnym czasie. Zaleca się, aby użytkownik zwrócić się do odpowiednich agencji o aktualny stan przepisów krajowych dotyczących WiFi 2,4 GHz i 5 GHz.

INFORMACJE O ŚRODOWISKU

W trakcie opracowywania tego telewizora dużą wagę przywiązywano do ekologicznej ochrony środowiska. Aby zmniejszyć zużycie energii, wykonaj następujące czynności:

Następujące metody są skuteczne w obniżaniu zużycia energii:

• Zmniejsz podświetlenie telewizora
• Wyłącz funkcję „Wake-on-WiFi” (WoW)
- Skróć czas, po którym telewizor automatycznie się wyłączy (automatyczne wyłączenie
Wyłącz urządzenie i odłącz przewód zasilający, gdy telewizor nie jest używany. Zmniejszy to również zużycie energii.

Informacje użytkownika na temat usuwania zużytych urządzeń i baterii

Urządzenia oznaczone tym symbolem nie mogą być wyrzucane razem z odpadami domowymi. Należy poinformować się o odpowiednich centrach recyklingu lub systemach utylizacji tych produktów.

USUWANIE - POZBYCIE SIĘ ZUŻYTYCH CZĘŚCI

Symbol przekreślonego kosza na śmieci wymaga oddzielnej utylizacji zużytych urządzeń elektrycznych i elektronicznych (WEEE). Urządzenia elektryczne i elektroniczne mogą zawierać materiały stanowiące zagrożenie dla zdrowia i środowiska. Nie wyrzucaj tego urządzenia z niesortowanymi odpadami domowymi; należy je utylizować w wyznaczonym

punkcie zbiórki zużytych urządzeń elektrycznych i elektronicznych. W ten sposób zrobisz dobrze usuwając tak swoją część, aby chronić nasze zasoby naturalne i środowisko. Aby uzyskać więcej informacji, należy skontaktować się ze sprzedawcą lub władzami lokalnymi.

Akumulatory należy utylizować w sposób przyjazny dla środowiska. Nie wyrzucać akumulatorów wraz z odpadami gospodarstwa domowego. Użyj lokalnych punktów recyklingu i zbiórki lub skontaktuj się ze sprzedawcą, u którego zakupiłeś produkt.

PL

Licencja

HDMI®

HDMI-DEFINITION MULTIMETER INTERFACE

Przyjęte znaki towarowe

HDMI, HDMI High-

Definition Multimedia Interface i logo

HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

D

DOLBY

DOLBY AUDIO

Wyprodukowano na licencji

Dolby Laboratories. Dolby, Dolby Audio i symbol

podwójnej litery D to znaki towarowe Dolby Laboratories.

Terminy HDMI i High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi HDMI Licensing Administrator, Inc. w USA i innych krajach. Wyprodukowano na licencji Dolby Laboratories.

Dolby, Dolby Audio i symbol podwójnego D są znakami towarowymi Dolby Laboratories.

Ten produkt zawiera wolne oprogramowanie podlegające Powszechnej Licencji Publicznej GNU (GPL) i/lub Mniejszej Ogólnej Licencji Publicznej GNU (LGPL). Możesz go rozpowszechniać i/lub publikować na warunkach Powszechnej Licencji Publicznej GNU lub GNU Lesser General Public License (LGPL) opublikowanej przez Free Software Foundation, zgodnie z Wersją 2 lub (według twojego wyboru) dowolną późniejszą wersją.

Ten program jest publikowany w nadzień, że będzie on użyteczny dla użytkownika, ale BEZ ŻADNEJ GWARANCJI, a w szczególności bez ukrytej gwarancji GOTOWOŚCI DO WEJŚCIA NA RYNEK lub UŻYCIA DO PEWNYCH ZASTOSOWAŃ. Szczegółowe informacje można znaleźć w Powszechnej Licencji Publicznej GNU (GPL) i Mniejszej Ogólnej Licencji Publicznej GNU (LGPL). Oprogramowanie można uzyskać w dziale obsługi klienta Imtron GmbH (poprzez adres e-mail: [e-mail] lub za pośrednictwem adresu pocztowego Imtron GmbH, Wankelstr. 5,85046 Ingolstadt, Niemcy). Możesz pobrać GNU General Public License (GPL) i GNU Lesser General Public License (LGPL) ze strony www.gnu.org/licenses/.

To urządzenie nadaje się wyłącznie do użytku w zamkniętych pomieszczeniach. To urządzenie może być używane we wszystkich krajach UE.

Firma Imtron GmbH niniejszym oświadcza, że sprzęt radiowy ODL 50850US-TIB jest zgodny z dyrektywą UE 2014/53/UE. Kliknij poniższy link, aby przeczytać pełny tekst Deklaracji zgodności UE: http://de.ok-online.com/nc/de/service/downloads.html
