INSTRUKCJA OBSŁUGI IMove Series 6 HAMTSJ54MB1F HAIER

1. Słowo wstępne....149

1.1 Ostrzeżenia dotyczące bezpieczeństwa.... 149
1.2 Instalacja 149

1.2.1 Zagrożenie porażeniem prądem elektrycznym ...... 149
1.2.2 Ryzyko skaleczenia 149
1.2.3 Ważne instrukcje dotyczące bezpieczeństwa ..... 149

1.3 Obsługa i konserwacja .... 150

1.3.1 Zagrożenie porażeniem prądem elektrycznym ...... 150
1.3.2 Zagrożenie zdrowia.... 151
1.3.3 Zagrożenie gorącą powierzchnią 151
1.3.4 Ryzyko skaleczenia 151
1.3.5 Ważne instrukcje dotyczące bezpieczeństwa ..... 151

2. Wprowadzenie do produktów....153

2.1 Widok z góry....153
2.2 Panel sterowania....153
2.3 Teoria działania 154
2.4 Przed użyciem nowej płyty indukcyjnej....154
2.5 Specyfikacja techniczna 154

3. Obsługa produktu....154

3.1 Panel obsługi dotykowej....154
3.2 Wybór odpowiedniego naczynia....155
3.3 Jak używać? 156

3.3.1 Rozpocznij pieczenie 156
3.3.2 Zakończ gotowanie....157
3.3.3 Korzystanie z funkcji Boost 157
3.3.4 Elastyczny obszar....158
3.3.5 French Plaque 158
3.3.6 Blokowanie kontroli....159
3.3.7 Tryb wstrzymania....159
3.3.8 Funkcja zarządzania energią 159
3.3.9 Przycisk minutnika 160
3.3.10 Domyślne czasy pracy 162
3.3.11 Funkcja Cook with me....163
3.3.12 Funkcje specjalne 164

4. Wskazówki dotyczące gotowania....165

4.1 Porady dotyczące gotowania.... 165

4.1.1 Gotowanie na wolnym ogniu, gotowanie ryżu.... 165
4.1.2 Pieczony stek....165
4.1.3 Do smażenia metodą stir-frying 165

4.2 Wykrywanie małych przedmiotów.... 166

1. Ustawienia ogrzewania....166

2. Pielęgnacja i czyszczenie....167

3. Wskazówki i porady....168

4. Wyświetlanie i kontrola awarii....169
5. Instalacja ....171

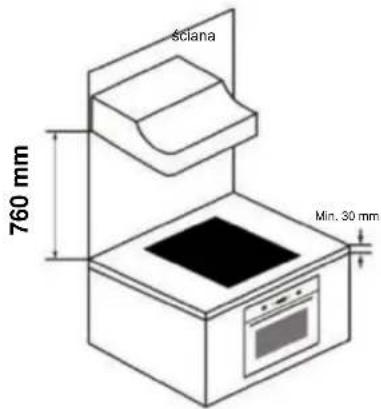

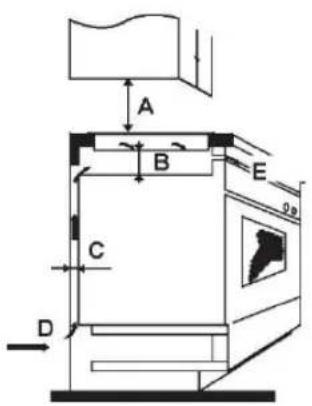

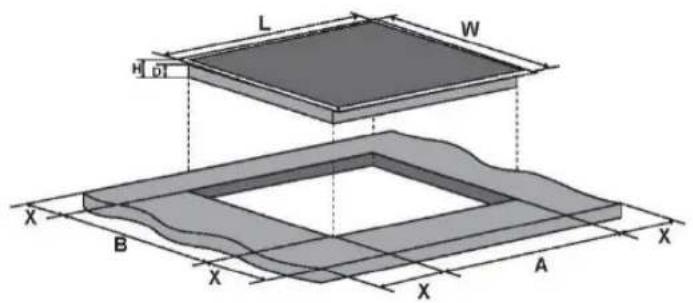

9.1 Dobór sprzętu instalacyjnego 171

9.2 Przed zainstalowaniem płyty upewnij się, że 172

9.3 Po zainstalowaniu płyty upewnij się, że 173

9.4 Przed umieszczeniem uchwytów mocujących.... 173

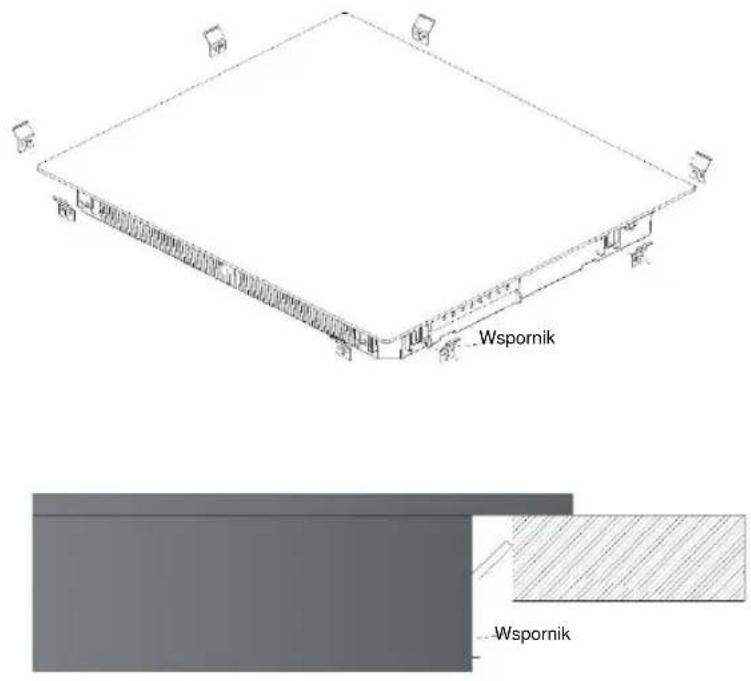

9.5 Regulacja położenia wspornika 173

9.6 Uwagi 174

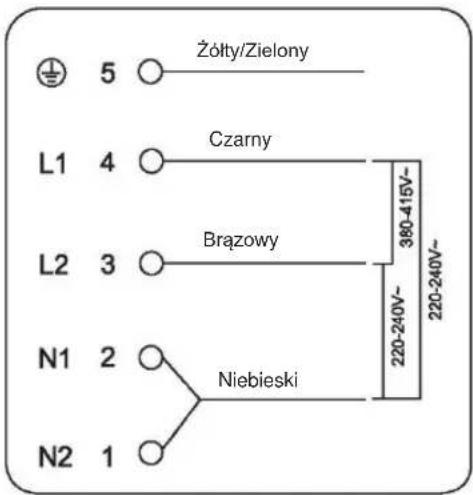

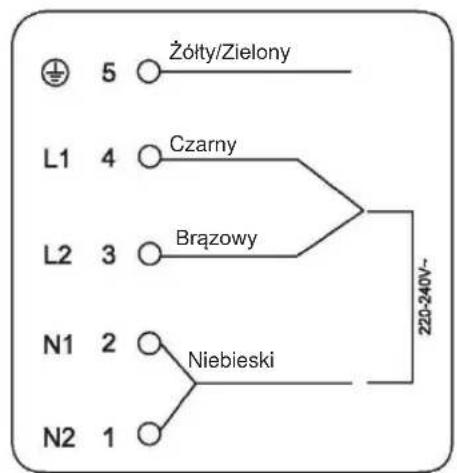

9.7 Podłączanie płyty do zasilania sieciowego 174

1. Słowo wstępne

1.1 Ostrzeżenia dotyczące bezpieczeństwa

Twoje bezpieczeństwo jest dla nas ważne. Przeczytaj te informacje przed użyciem płyty grzewczej.

1.2 Instalacja

1.2.1 Zagrożenie porażeniem prądem elektrycznym

• Przed przystąpieniem do jakichkolwiek prac lub konserwacji należy odłączyć urządzenie od sieci elektrycznej.
• Podłączenie do dobrego systemu uziemienia jest niezbędne i obowiązkowe.
• Zmiany w domowej instalacji elektrycznej mogą być dokonywane wyłącznie przez wykwalifikowanego elektryka.
• Niezastosowanie się do tej porady może spowodować porażenie prądem lub śmierć.

1.2.2 Ryzyko skaleczenia

• Uważaj - krawędzie paneli są ostre.
• Niezachowanie ostrożności może spowodować obrażenia ciała lub skaleczenia.

1.2.3 Ważne instrukcje dotyczące bezpieczeństwa

• Przeczytaj uważnie niniejszą instrukcję przed zainstalowaniem lub użyciem tego urządzenia.
• W żadnym momencie nie należy umieszczać na urządzeniu żadnych materiałów ani produktów palnych.
• Prosimy o udostępnienie tych informacji osobie odpowiedzialnej za instalację urządzenia, ponieważ może to obniżyć koszty instalacji.
• Aby uniknąć zagrożenia, urządzenie należy zainstalować zgodnie z niniejszą instrukcją montażu.
• To urządzenie może być prawidłowo zainstalowane i uziemione tylko przez odpowiednio wykwalifikowaną osobę.
• To urządzenie powinno być podłączone do obwodu zawierającego wyłącznik zapewniający pełne odłączenie od źródła zasilania.
• Nieprawidłowy montaż urządzenia może spowodować

unieważnienie gwarancji lub roszczeń z tytułu odpowiedzialności.

• Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia i przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia ani wiedzy pod warunkiem, że są one pod odpowiednim nadzorem lub zostały poinstruowane, jak bezpiecznie obsługiwać urządzenie i rozumieją związane z nim zagrożenia.
• Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez dozoru.
• Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach.
• Ostrzeżenie: Jeśli powierzchnia jest pęknięta, wyłącz urządzenie, aby uniknąć ryzyka porażenia prądem, w przypadku powierzchni płyty kuchennej wykonanych z ceramiki szklanej lub podobnego materiału, które chronią części pod napięciem
• Metalowe przedmioty, takie jak noże, widelce, łyżki i pokrywki, nie powinny być umieszczane na powierzchni płyty, ponieważ mogą się nagrzać
• Nie należy używać odkurzacza parowego.
• Nie używaj myjki parowej do czyszczenia płyty grzewczej.
• Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego minutnika lub niezależnego systemu zdalnego sterowania.
• OSTRZEŻENIE: Niebezpieczeństwo pożaru: nie przechowuj przedmiotów na powierzchniach gotowania.
• Proces gotowania musi być stale nadzorowany. Krótki proces gotowania musi być stale nadzorowany.
• OSTRZEŻENIE: Gotowanie na płycie kuchennej potraw z użyciem tłuszczu lub oleju bez nadzoru może być niebezpieczne i spowodować pożar. NIGDY nie próbuj gasić ognia wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym.

1.3 Obsługa i konserwacja

1.3.1 Zagrożenie porażeniem prądem elektrycznym

- Nie gotuj na zepsutej lub pękniętej płycie kuchennej. Jeśli powierzchnia płyty kuchennej złamie się lub pęknie, natychmiast wyłącz urządzenie za pomocą zasilania sieciowego (wyłącznik ścienny) i skontaktuj się z wykwalifikowanym technikiem.

- Przed czyszczeniem lub konserwacją wyłącz płytę kuchenną przy ścianie.

- Niezastosowanie się do tej porady może spowodować porażenie prądem lub śmierć.

1.3.2 Zagrożenie zdrowia

- To urządzenie spełnia normy bezpieczeństwa elektromagnetycznego.

- Jednak osoby z rozrusznikami serca lub innymi implantami elektrycznymi (takimi jak pompy insulinowe) muszą skonsultować się z lekarzem lub producentem implantu przed użyciem tego urządzenia, aby upewnić się, że pole elektromagnetyczne nie wpłynie negatywnie na działanie implantów.

- Niezastosowanie się do tej porady może spowodować śmierć.

1.3.3 Zagrożenie gorącą powierzchnią

- Podczas użytkowania dostępne części tego urządzenia nagrzewają się na tyle, że mogą spowodować oparzenia.

- Nie pozwól, aby Twoje ciało, ubranie lub jakikołwiek przedmiot inny niż odpowiednie naczynia kuchenne stykały się ze szkłem indukcyjnym, dopóki powierzchnia nie ostygnie.

- Trzymaj z dala od dzieci.

- Uchwyty garnków mogą być gorące w dotyku. Sprawdź, czy uchwyty garnków nie znajdują się nad innymi włączonymi polami grzejnymi. Trzymaj uchwyty poza zasięgiem dzieci.

- Niezastosowanie się do tej porady może spowodować oparzenia.

1.3.4 Ryzyko skaleczenia

- Ostre jak brzytwa ostrze skrobaka do płyt kuchennych jest odsłonięte, gdy osłona bezpieczeństwa jest cofnięta. Używaj go z najwyższą ostrożnością i zawsze przechowuj w bezpiecznym miejscu i poza zasięgiem dzieci.

- Niezachowanie ostrożności może spowodować obrażenia ciała lub skaleczenia.

1.3.5 Ważne instrukcje dotyczące bezpieczeństwa

- Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania. Kipienie powoduje dymienie i tłuste wycieki, które mogą się zapalić.

- Nigdy nie używaj urządzenia jako powierzchni do pracy lub przechowywania.

- Nigdy nie zostawiaj żadnych przedmiotów ani przyborów na urządzeniu.

• W pobliżu urządzenia nie należy umieszczać ani pozostawiać żadnych przedmiotów, które można namagnesować (np. karty kredytowe, karty pamięci) lub urządzeń elektronicznych (np. komputerów, odtwarzaczy MP3), ponieważ ich pole elektromagnetyczne może mieć na nie wpływ.
• Nigdy nie używaj urządzenia do ogrzewania lub ogrzewania pomieszczenia.
• Po użyciu zawsze wyłączaj pola grzejne i płytę grzejną zgodnie z opisem w niniejszej instrukcji (tj. za pomocą przycisków dotykowych). Nie należy polegać na funkcji wykrywania naczynia w celu wyłączenia stref gotowania po zdjęciu naczyń.
• Nie pozwalaj dzieciom bawić się urządzeniem, siadać, stać lub wspinać się po nim.
• Nie przechowuj przedmiotów interesujących dla dzieci w szafkach nad urządzeniem. Dzieci wchodzące na płytę kuchenną mogą odnieść poważne obrażenia.
• Nie zostawiaj dzieci samych lub bez opieki w obszarze, w którym jest używane urządzenie.
• Dzieci lub osoby z niepełnosprawnością, która ogranicza ich zdolność do obsługi urządzenia, powinny mieć odpowiedzialną i kompetentną osobę, która poinstruuje je w zakresie jego obsługi. Instruktor powinien mieć pewność, że może używać urządzenia bez zagrożenia dla siebie i swojego otoczenia.
• Nie naprawiaj ani nie wymieniaj żadnej części urządzenia, chyba że jest to wyraźnie zalecane w instrukcji. Wszystkie inne czynności serwisowe powinny być wykonywane przez wykwalifikowanego technika.
• Nie kładź ani nie upuszczaj ciężkich przedmiotów na płytę kuchenną.
• Nie stawaj na płycie kuchennej.
• Nie używaj garnków z nierównymi krawędziami ani nie przeciągaj naczyń po powierzchni szkła indukcyjnego, ponieważ może to porysować szkło.
• Do czyszczenia płyty kuchennej nie używaj druciaków ani innych szorstkich środków czyszczących, ponieważ mogą one porysować szkło indukcyjne.
• Urządzenie jest przeznaczone do użytku domowego oraz do innych podobnych zastosowań, takich jak: - kuchnie dla personelu w sklepach, biurach i innych miejscach pracy; -gospodarstwa; - przez klientów w hotelach, motelach i innych miejscach mieszkalnych; -pensjonatach.

• OSTRZEŻENIE: Urządzenie oraz jego dostępne części silnie nagrzewają się podczas użytkowania.

• Należy zachować ostrożność i nie dotykać elementów grzewczych.

• Dzieci w wieku poniżej 8 lat nie powinny przebywać w pobliżu urządzenia, chyba że są pod stałym nadzorem.

Gratulujemy zakupu nowej płyty indukcyjnej.

Zalecamy poświęcenie trochę czasu na przeczytanie niniejszej instrukcji obsługi / instalacji, aby w pełni zrozumieć, jak prawidłowo ją zainstalować i obsługiwać.

Aby zainstalować, przeczytaj sekcję dotyczącą instalacji.

Przed użyciem przeczytaj uważnie wszystkie instrukcje dotyczące bezpieczeństwa i zachowaj niniejszą instrukcję obsługi / instalacji do wykorzystania w przyszłości.

2. Wprowadzenie do produktów

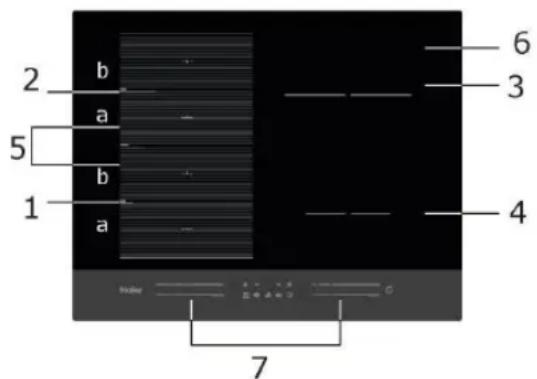

2.1 Widok z góry

2 b a 5 b 1 a 6 3 4 7

1. Maks. 2000/3200 W
2. Maks. 2000/3200 W
3. Maks. 2200/3200 W
4. Maks. 1400/2000 W
5. Maks. 3000/3600 W
6. Płyta szklana
7. Panel sterowania

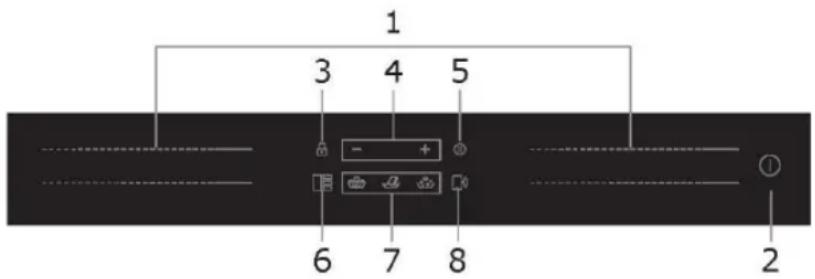

2.2 Panel sterowania

1 3 4 5 - + 6 7 8 2

1. Sterowanie mocą strefy grzewczej
2. Kontrola WŁ./WYŁ.
3. Przycisk Blokady
4. Przycisk minutnika
5. Wstrzymaj kontrolę
6. Elastyczna kontrola obszaru
7. Kontrola funkcji specjalnych (gotowanie, topienie, gotowanie)
8. Sterowanie funkcją Cook with me

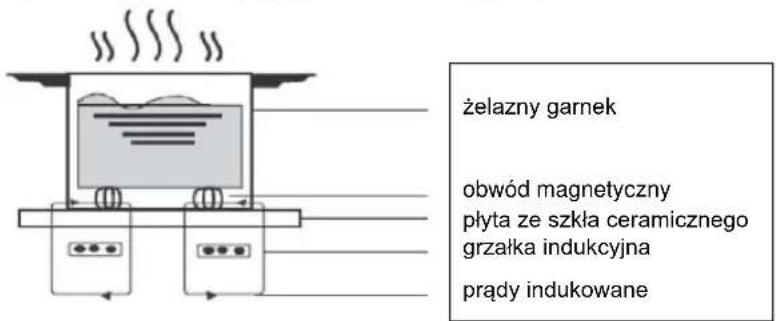

2.3 Teoria działania

Gotowanie indukcyjne to bezpieczna, zaawansowana, wydajna i ekonomiczna technologia gotowania. Działa na zasadzie pół elektromagnetycznych, generując ciepło bezpośrednio na patelni, a nie pośrednio poprzez ogrzewanie szklanej powierzchni. Szkłanka nagrzewa się tylko wtedy, gdy patelnia w końcu ją rozgrzewa.

żelazny garnek obwód magnetyczny płyta ze szkła ceramicznego grzałka indukcyjna prądy indukowane

2.4 Przed użyciem nowej płyty indukcyjnej

• Przeczytaj ten przewodnik, zwracając szczególną uwagę na sekcję „Ostrzeżenia dotyczące bezpieczeństwa”.
• Usuń wszelkie folie ochronne, które mogą nadal znajdować się na Twojej płycie indukcyjnej.

2.5 Specyfikacja techniczna

Płyta do gotowania	HAMTSJ54MB1F
Strefy gotowania	4 strefy
Napięcie zasilania	220-240V~ 50Hz lub 60Hz
Zainstalowana moc elektryczna	7200 W
Rozmiar produktu (mm)	650X520X56
Wymiary do zabudowy (mm)	560X480

Waga i wymiary są przybliżone. Ponieważ nieustannie dążymy do ulepszania naszych produktów, możemy zmienić specyfikacje i projekty bez wcześniejjszego powiadomienia.

	Średnica dna naczyń indukcyjnych
Strefa gotowania	Minimum (mm)	Maksimum (mm)
1 i 2	80*	200
3	100	210
4	80	140
Strefa Flexing	80*	200*400

Powyższe może się różnić w zależności od rozmiaru naczynia i materiału, z którego jest wykonany. *Aby umożliwiać prawidłowe wykrywanie patelni, garnek należy umieścić w obwodzie obszaru «a» lub «b», a nie między obszarem «a» lub «b».

3. Obsługa produktu

3.1 Panel obsługi dotykowej

• Elementy sterujące reagują na dotyk, więc nie musisz naciskać.

• Użyj opuszka palca, a nie jego czubka.

• Za każdym razem, gdy zostanie zarejestrowany dotyk, usłyszysz sygnał dźwiękowy.

• Upewnij się, że elementy sterujące są zawsze czyste, suche i nie zakrywają ich żadne przedmioty (np. przybory kuchenne lub ściereczka). Nawet cienka warstwa wody może utrudnić obsługę elementów sterujących.

3.2 Wybór odpowiedniego naczynia

- Używaj wyłącznie naczyń z dnem przystosowanym do gotowania indukcyjnego. Poszukaj symbolu indukcji na opakowaniu lub na dnie naczynia.

• Możesz sprawdzić, czy Twoje naczynie jest odpowiednie, przeprowadzając test magnesu. Przesuń magnes w kierunku podstawy naczynia. Jeśli zostanie przyciągnięty, patelnia nadaje się do indukcji.

• Jeśli nie masz magnesu:

• Wlej trochę wody do naczynia, które chcesz sprawdzić.

1. Jeśli na wyświetlaczu nie miga a woda się nagrzewa, naczynie jest odpowiednie.
2. Naczynia wykonane z następujących materiałów nie są odpowiednie: czysta stal nierdzewna, aluminium lub miedź bez podstawy magnetycznej, szkło, drewno, porcelana, ceramika i naczynia ceramiczne.

Nie używaj naczyń z nierównymi krawędziami lub zakrzywionym dnem.

Upewnij się, że podstawa patelni jest gładka, płasko przylega do szyby i ma taki sam rozmiar jak strefa gotowania. Używaj naczyń o średnicy równej wymiarowi grafiki wybranej strefy. Używając nieco szerszego naczynia, energia zużyta zostanie z maksymalną wydajnością. Jeśli używasz mniejszych naczyń, wydajność może być mniejsza niż oczekiwana. Garnek mniejszy niż 80 mm może zostać niewykryty przez płytę. Zawsze wyśrodkuj patelnię na strefie gotowania.

Zawsze zdejmuj patelnie z płyty indukcyjnej - nie przesuwaj, bo mogą porysować szkło.

3.3.1 Rozpocznij pieczenie

Dotknij przycisku WŁ./WYŁ. przez trzy sekundy. Po włączeniu rozlegnie się jeden sygnał dźwiękowy, na wszystkich wyświetlaczach pojawi się „-” lub „-”, co oznacza, że płyta indukcyjna przeszła w stan czuwania.
Umieść odpowiednią patelnię na strefie gotowania, której chcesz użyć.• Upewnij się, że dno naczynia i powierzchnia strefy gotowania są czyste i suche.
Dotknięcie suwaka strefy grzewczej spowoduje miganie wskaźnika obok klawisza.
Wybierz ustawienie grzania, dotykając przycisku suwaka• Jeśli nie wybierzesz ustawienia mocy grzania w ciągu 1 minuty, płyta indukcyjna wyłączy się automatycznie. Konieczne będzie ponowne rozpoczęcie od kroku 1.• Podczas gotowania można w dowolnym momencie zmienić moc grzania.

Jeśli wyświetlacz miga na przemian z ustawieniem mocy grzania

To znaczy że:

• nie ustawileś naczynia na właściwej strefie gotowania lub
• naczynie, którego używasz, nie nadaje się do gotowania indukcyjnego lub
• naczynie jest za małe lub nieprawidłowo wyśrodkowane w strefie gotowania.

Grzanie nie rozpocznie się, jeśli w strefie gotowania nie ma odpowiedniego naczynia.

Wyświetlacz wyłączy się automatycznie po 2 minucie, jeśli nie zostanie na nim umieszczony odpowiedni garnek.

3.3.2 Zakończ gotowanie

Dotknij przycisku wyboru stref grzewczych, które chcesz wyłączyć
Wyłącz strefę grzejną, przesuwając suwak na „I”. Upewnij się, że wyświetlacz pokazuje „0”.
Wyłącz całą płytę grzejną, dotykając przycisku WŁ./WYŁ.
Uważaj na gorące powierzchnie„H” wskaże, która strefa gotowania jest gorąca. Zniknie, gdy powierzchnia ostygnie do bezpiecznej temperatury. Można go również wykorzystać jako funkcję oszczędzania energii, jeśli chcesz podgrzać kolejne patelnie, użyj jeszcze gorącej płyty.

3.3.3 Korzystanie z funkcji Boost

Aktywuj funkcję Boost
Dotknij przycisku suwaka strefy grzewczej.
Przesunięcie suwaka do prawego końca. Upewnij się, że wyświetlacz pokazuje „P”.
Anuluj funkcję Boost
Dotknij przycisku suwaka strefy grzewczej, dla której chcesz anulować funkcję Boost
Wybierz dowolny poziom mocy sterowania dotykowego, a funkcja Boost zostanie wyłączona.

• Funkcja może działać w dowolnej strefie gotowania.
• Po 5 minutach strefa grzejna powraca do swojego pierwotnego ustawienia.
• Jeśli pierwotne ustawienie grzania jest równe 0, po 5 minutach nastąpi powrót do 14.

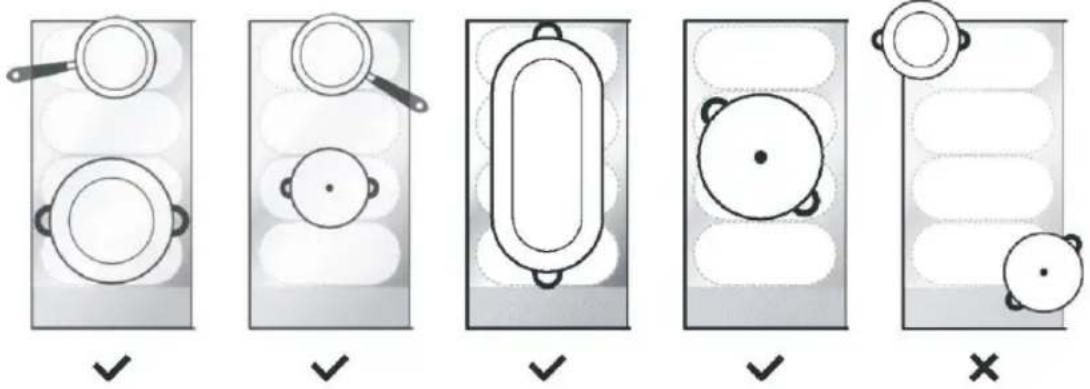

3.3.4 Elastyczny obszar

• Obszar ten może być używany jako pojedyncza strefa lub jako cztery, niezależne strefy, w zależności od potrzeb gotowania w dowolnym momencie.
• Elastyczny obszar składa się z 4 niezależnych grzałek, które mogą być sterowane oddzielnie dwa na dwa.
• Podczas pracy jako pojedyncza strefa część, która nie jest przykryta naczyniem, jest automatycznie wyłączana po jednej minucie.
• Aby zapewnić prawidłowe rozprowadzanie ciepła, naczynia powinny być prawidłowo umieszczone:

- W dowolnej części strefy elastycznej, gdy naczynie ma od 80 do 200 mm.

- Na dużym obszarze, gdy naczynie jest większe niż 200 mm.

Jako jedna duża strefa
Aby aktywować elastyczny obszar jako pojedynczą dużą strefę, dotknij kontrolki Elastyczny obszar.
Ustawienie mocy działa jak każdy inny normalny obszar.Poziom mocy jest unikalny dla wszystkich elastycznych obszarów i można go wybrać za pomocą suwaka
Jeśli garnek zostanie przesunięty z przodu na tylną część (lub odwrotnie), elastyczny obszar automatycznie wykrywa nową pozycję, zachowując tę samą moc.
Aby dodać kolejny garnek, wyłącz obszar Elastyczny, naciskając dedykowany przycisk, aby wykryć naczynie.
Jako cztery niezależne strefy
Aby użyć obszaru elastycznego jako czterech różnych stref z dwoma różnymi ustawieniami mocy, nie aktywuj sterowania obszarem elastycznym.

Przykłady prawidłowego i nieprawidłowego rozmieszczenia naczyń

3.3.5 French Plaque

• Ten obszar może ustawić moc zgodnie z pozycją garnka.
• Jeśli garnek znajduje się na dole elastycznego obszaru, moc jest ustawiona na poziom 1.
• Jeśli garnek znajduje się na środku elastycznego obszaru, moc jest ustawiona na poziom 10.
• Jeśli garnek znajduje się na górze elastycznego obszaru, moc jest ustawiona na poziom 14.

French Plaque
Aby aktywować obszar French Plaque, po prostu przytrzymaj przycisk Elastyczny obszar przez 2 sekundy
Przesuń pozycję garnka, moc zmieni się automatycznie
Anuluj French Plaque
Naciśnij kontrolkę elastycznego obszaru, aby wyłączyć strefę gotowania.

3.3.6 Blokowanie kontroli

• Można zablokować elementy sterujące, aby zapobiec niezamierzonemu użyciu (np. przypadkowemu włączeniu przez dzieci pół grzejnych).
  • Gdy elementy sterujące są zablokowane, wszystkie elementy sterujące z wyjątkiem sterowania WŁ./WYŁ. są wyłączone.

Aby zablokować sterowanie
Dotknij i przytrzymaj przycisk blokady przycisków przez chwilę.	Wskaźnik minutnika pokaże „Lo”.
Aby odblokować sterowanie
Dotknij i przytrzymaj przycisk blokady przycisków przez chwilę.

Gdy płyta jest w trybie blokady, wszystkie elementy sterujące są wyłączone, z wyjątkiem WŁ./WYŁ. ① płytę indukcyjną można zawsze wyłączyć za pomocą przełącznika WŁ./WYŁ. ② W sytuacji awaryjnej, ale w następnej operacji należy najpierw odblokować płytę.

3.3.7 Tryb wstrzymania

• Możesz wstrzymać ogrzewanie zamiast wyłączać płytę.
• Po wejściu w tryb wstrzymania wszystkie elementy sterujące z wyjątkiem sterowania WŁ.WYŁ. są wyłączone.

Aby przejść do trybu wstrzymania
Krótkie dotknięcie kontrolki wstrzymania	Wskaźnik wyświetl „11"
Aby wyjść z trybu wstrzymania
Dotknij krótko kontrolkę wstrzymania

Gdy płyta jest w trybie pauzy, wszystkie elementy sterujące są wyłączone, z wyjątkiem WŁ./WYŁ.łpłyte indukcyjną można zawsze wyłączyć za pomocą przełącznika WŁ./WYŁ.① w sytuacji awaryjnej. Płyta wyłączy się po 10 minutach, jeśli nie wyłączysz trybu pauzy.

3.3.8 Funkcja zarządzania energią

• możliwe jest ustawienie maksymalnego poziomu pochłaniania mocy dla płyty indukcyjnej, wybierając różne zakresy mocy.
• płyty indukcyjne są w stanie automatycznie się ograniczać, aby pracować na niższym poziomie mocy, aby uniknąć ryzyka przeciążenia.

Aby rozpocząć korzystanie z funkcji zarządzania energią
Włącz płytę, a następnie naciśnij jednocześnie przycisk pauzy i przycisk blokady.	Wskaźnik minutnika wyświetli „P5”, co oznacza poziom mocy 5. Tryb domyślny to 7,2 kW.
Aby przejść na inny poziom
Naciśnij +/- minutnika lub	Istnieje 5 poziomów mocy, od „P1” do „p5”. Wskaźnik minutnika pokaże jeden z nich.„P1”: maksymalna moc to 2,5kW.„P2”: maksymalna moc to 3,5kW.„P3”: maksymalna moc 4,5kW.„P4”: maksymalna moc to 5,5 kW.„P5”: maksymalna moc to 7,2kW.
Potwierdzenie i wyjście z funkcji zarządzania energią
W celu potwierdzenia naciśnij jednocześnie przycisk pauzy i przycisk blokady.	Następnie płyta zostanie wyłączona.

3.3.9 Przycisk minutnika

Możesz użyć minutnika na dwa różne sposoby:

• Możesz go używać jako regulatora czasu. W takim przypadku minutnik nie wyłączy żadnej strefy grzejnej po upływie ustawionego czasu.
• Możesz ustawić go tak, aby wyłączało jedno pole grzejne po upływie ustawionego czasu. Maksymalny czas to 99 min.

a) Używanie minutnika jako regulatora czasu

Upewnij się, że płyta grzejna jest włączona.
Dotknij „+” elementów sterujących minutnika. Wskaźnik minutnika zacznie migać, a na wyświetlaczu minutnika pojawi się „00”.
Ustaw czas, dotykając przycisku „-” lub „+” minutnikaWskazówka: Dotknij raz przycisku „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 1 minutę.Naciśnij i przytrzymaj przycisk „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 10 minut.
Gdy czas zostanie ustawiony, odliczanie rozpocznie się natychmiast.Wyświetlacz pokaże pozostały czas, a wskaźnik minutnika będzie migał przez 5 sekund.
Brzęczyk włączy się na 30 sekund, a wskaźnik minutnika pokaże „-” po zakończeniu ustawiania czasu.

b) Ustawienie minutnika w celu wyłączenia jednej lub kilku stref grzejnych

Ustaw jedną strefę
Dotknij przycisku suwaka strefy grzewczej.
Ustaw czas, dotykając przycisku minutnikaWskazówka: Dotknij raz przycisku „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 1 minutę.Naciśnij i przytrzymaj przycisk „-” lub „+” minutnika, aby zmniejszyć lub zwiększyć o 10 minut.
Gdy czas zostanie ustawiony, odliczanie rozpocznie się natychmiast.Wyświetlacz pokaże pozostały czas, a wskaźnik minutnika będzie migał przez 5 sekund.UWAGA: Czerwona kropka obok wskaźnika poziomu mocy zaświeci się, wskazując wybraną strefę.
Po wygaśnięciu minutnika gotowania odpowiednia strefa grzejna zostanie automatycznie wyłączona.

Inne pola grzejne będą nadal działać, jeśli zostały wcześniej włączone.

ustaw więcej stref:
Kroki ustawiania większej liczby stref są podobne do kroków ustawiania jednej strefy;W przypadku jednoczesnego ustawienia czasu dla kilku stref grzejnych, kropki dziesiętne odpowiednich stref grzejnych będą się świecić. Wyświetlacz minut pokazuje min. minutnik Kropka odpowiedniej strefy miga. Pokazano jak poniżej:3.1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111(ustawione na 15 minuty)6.11111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111(USTAWIONE NA 45 minut)
Po upływie czasu odliczania odpowiednia strefa zostanie wyłączona.Wtedy pokaże się nowy min. Minutnika i kropka odpowiedniej strefy zacznie migać.Pokazano jak po prawej:	H11111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111106.111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111106-0+
Dotknij przycisku wyboru strefy grzewczej, odpowiedni minutnik zostanie wyświetlony na wskaźniku zegara.

c) Anuluj minutnik

Dotknij przycisku suwaka strefy grzewczej, dla której chcesz anulować minutnik.
Dotknij i przytrzymaj przycisk minutnika " - ", minutnik zmniejszy się do „00" i minutnik zostanie anułowany.

3.3.10 Domyślne czasy pracy

Automatyczne wyłączanie to funkcja zabezpieczająca Twojej płyty indukcyjnej. Wyłącza się automatycznie, jeśli kiedykolwiek zapomnisz wyłączyć gotowanie. W poniższej tabeli przedstawiono domyślne czasy pracy dla różnych poziomów mocy:

Poziom mocy	1	2	3	4	5	6	7	8	9
Domyślny licznik czasu pracy (godzina)	8	8	8	8	6	6	6	6	4
Poziom mocy	10	11	12	13	14
Domyślny licznik czasu pracy (godzina)	4	4	4	2	2

Po zdjęciu garnka płyta indukcyjna może natychmiast przerwać ogrzewanie, a płyta automatycznie wyłączy się po 2 minutach.

Osoby z rozrusznikiem serca powinny skonsultować się z lekarzem przed użyciem tego urządzenia.

3.3.11 Funkcja Cook with me

Przede wszystkim należy pobrać aplikację hOn i zainstalować ją na swoim urządzeniu przenośnym. Następnie zarejestruj swoją płytę indukcyjną, postępując zgodnie z instrukcjami bezpośrednio z aplikacji.

Aby wykonać parowanie między płytą a aplikacją, użyj następującego procesu:

Naciśnij 4 sekundy przycisk Cook with me. Po upływie 4 sekund cyfra MINUTNIKA zacznie migać z napisem PA i rozpocznie się proces parowania.

88.

Gdy wi-fi WŁĄCZONE: jedna kropka pojawi się po prawej stronie diody LED.

Gdy WIFI WYŁĄCZONE: Nie pojawi się kropka

Jak ustawić funkcję „Cook with me”?
Wybierz z menu przepisów aplikacji hOn lub menu programów specjalnych. Postępuj krok po kroku zgodnie ze wskazówkami w aplikacji, a po zakończeni wyślij parametry do płyty, która będzie dla Ciebie gotować.
Gdy płyta odbierze polecenie z aplikacji, wyda 2 razy sygnał dźwiękowy i będzie migać przez jedną sekundę, aby wskazać, że instrukcje zostały odebrane.Aby rozpocząć przepis, naciśnij przycisk „Cook with me”.
Jeśli chcesz wyjść z funkcji „Cook with me” zmień poziom mocy strefy.

a. PARAMETRY SIECI BEZPRZEWODOWEJ

Technologia	Wi-Fi	BLE
Standard	IEEE 802.11b/n/g	Bluetooth v4.2, BR/EDR, BLE
Pasmo(-a) częstotliwości [MHz]	2402-2480	2402-2480
Moc maksymalna [mW]	1500	1500

b. INFORMACJE O PRODUKCIE DOT. URZĄDZEŃ SIECIOWYCH

Informacje o produkcie dot. urządzeń sieciowych
Pobór mocy piekarnika w trybie czuwania w sieci, jeśli wszystkie przewodowe porty sieciowe są podłączone i włączone są wszystkie porty sieci bezprzewodowej:	Nie dotyczy
Sposób aktywowania portu sieci bezprzewodowej:	Aby aktywować WIFI, naciśnij 4 sekundy przycisk „Cook with me”
Sposób dezaktywowania portu sieci bezprzewodowej:	Aby dezaktywować WIFI, naciśnij 4 sekundy przycisk „Cook with me”

3.3.12 Funkcje specjalne

Gotowanie na wolnym ogniu

Roztapianie

Gotowanie

Jak ustawić funkcję specjalną?
Dotknij przycisku wyboru strefy grzewczej.
Funkcja gotowania na wolnym ogniu jest idealna do gotowania sosów, gulaszu, potraw duszonych.Naciśnij klawisz Gotowanie na wolnym ogniu, wskaźnik pokaże "|"
Funkcja topienia to idealne rozwiązanie do topienia czekolady, masła.Ta funkcja pomaga przygotować wszelkiego rodzaju desery lub sosy.Naciśnij klawisz Topienie, wskaźnik pokaże "||"
Funkcja gotowania jest idealna do gotowania wody lub dowolnego płynu.Naciśnij klawisz Gotowanie, wskaźnik pokaże "||||"

4. Wskazówki dotyczące gotowania

Zachowaj ostrożność podczas smażenia, ponieważ olej i tłuszcz nagrzewają się bardzo szybko, szczególnie jeśli używasz PowerBoost. W ekstremalnie wysokich temperaturach olej i tłuszcz zapalą się samoczynnie, co stwarza poważne ryzyko pożaru.

4.1 Porady dotyczące gotowania

• Gdy żywność się zagotuje, zmniejsz ustawienie temperatury.
• Używanie pokrywy skraca czas gotowania i oszczędza energię poprzez zatrzymywanie ciepła.
• Zminimalizuj ilość płynu lub tłuszczu, aby skrócić czas gotowania.
• Rozpocznij gotowanie na wysokim poziomie i zmniejsz ustawienie, gdy potrawa się rozgrzeje.

4.1.1 Gotowanie na wolnym ogniu, gotowanie ryżu

• Gotowanie na wolnym ogniu następuje poniżej temperatury wrzenia, około 85°C, kiedy bąbelki od czasu do czasu unoszą się na powierzchnię gotującego płynu. Jest kluczem do pysznych zup i delikatnych gulaszu, ponieważ smaki rozwijają się bez rozgotowywania potraw. Powinieneś również gotować sosy na bazie jajek i zagęszczone mąką poniżej temperatury wrzenia.
• Niektóre zadania, w tym gotowanie ryżu metodą absorpcji, mogą wymagać ustawienia wyższego niż najniższe, aby zapewnić prawidłowe ugotowanie żywności w zalecanym czasie.

4.1.2 Pieczony stek

Aby ugotować soczyste, aromatyczne steki:

1. Odstaw mięso w temperaturze pokojowej na około 20 minut przed gotowaniem.
2. Podgrzej patelnię z ciężką podstawą.
3. Posmaruj obie strony steku olejem. Skrop niewielką ilość oleju na rozgrzaną patelnię, a następnie opuść mięso na rozgrzaną patelnię.
4. Obróć stek tylko raz podczas gotowania. Dokładny czas gotowania będzie zależał od grubości steku i tego, jak chcesz go ugotować. Czasy mogą się wahać od około 2-8 minut na stronę. Naciśnij stek, aby ocenić, jak jest upieczony – im bardziej jędrny, tym bardziej „dobrze wysmażony”.
5. Pozostaw stek na kilka minut na ciepłym talerzu, aby się rozluźnił i zmiękł przed podaniem.

4.1.3 Do smażenia metodą stir-frying

1. Wybierz kompatybilny z indukcją płaski wok lub dużą patelnię.
2. Przygotuj wszystkie składniki i sprzęt. Smażenie metodą stir-frying powinno być szybkie. Jeśli gotujesz duże ilości, gotuj jedzenie w kilku mniejszych partiach.
3. Rozgrzej krótko patelnię i dodaj dwie łyżki oleju.
4. Najpierw ugotuj mięso, odóż je na bok i trzymaj w cieple.
5. Podsmaż warzywa metodą stir-frying. Gdy są gorące, ale nadal chrupiące, ustaw strefę gotowania na niższym poziomie, włóż mięso z powrotem na patelnię i dodaj sos.
6. Delikatnie wymieszaj składniki, aby upewnić się, że są podgrzane.
7. Podawaj od razu.

4.2 Wykrywanie małych przedmiotów

W przypadku pozostawienia na płycie naczynia nieodpowiedniego rozmiaru lub niemagnetycznego naczynia (np. aluminium) lub innego małego przedmiotu (np. noża, widelca, klucza), płyta automatycznie przechodzi w stan czuwania po 1 minucie. Wentylator będzie utrzymywał gotowanie na płycie indukcyjnej jeszcze przez 1 minutę.

5. Ustawienia ogrzewania

Poniższe ustawienia są tylko wskazówkami. Dokładne ustawienie będzie zależeć od kilku czynników, w tym naczynia i ilości przyrządzanej potrawy. Eksperymentuj z płytą indukcyjną, aby znaleźć ustawienia, które najbardziej Ci odpowiadają.

Ustawienia podgrzewania	Stosowność
1 - 2	• delikatne rozgrzewanie niewielkich ilości jedzenia• topienie czekolady, masła i szybko palących się potraw• delikatne gotowanie• powolne ocieplenie
3 - 5	• odgrzewanie• szybkie gotowanie• gotowanie ryżu
6 - 11	• naleśniki
12 - 13	• smażenie• gotowanie makaronu
14/P	• podsmażanie• pieczenie• doprowadzenie zupy do wrzenia• gotowanie wody

6. Pielęgnacja i czyszczenie

Co?	W jaki sposób?	Ważne!
Codzienne zabrudzenia na szkle (odciski palców, ślady, płamy po jedzeniu lub resztki inne niż od cukru na szkle)	1. Wyłącz zasilanie płyty grzewczej.2. Zastosuj środek do czyszczenia płyt kuchennych, gdy szkło jest jeszcze ciepłe (ale nie gorące!)3. Opłucz i wytrzyj do sucha czystą szmatką lub ręcznikiem papierowym.4. Włącz ponownie zasilanie płyty grzejnej.	Gdy zasilanie płyty grzewczej jest wyłączone, wskaźnik „gorącej powierzchni” nie pojawia się, ale strefa grzewcza może być nadal gorąca! Zachowaj szczególną ostrożność.Mocne zmywaki, niektóre nylonowe czyściki i żrące / ścierne środki czyszczące mogą zarysować szkło. Zawsze czytaj etykietę, aby sprawdzić, czy twój środek czyszczący lub czyscik jest odpowiedni.Nigdy nie zostawiaj pozostałości środków czyszczących na płycie kuchennej: szkło może się popłamić.
Kipi, topi się i gorące słodkie płyny rozlewają się po szkle	Usuń je natychmiast za pomocą szpatułki, noża do palet lub skrobaka z żyletką odpowiedniego do kuchenek ze szkła indukcyjnego, ale uważaj na gorące powierzchnie stref gotowania:1. Wyłącz płytę grzejną przy ścianie.2. Trzymaj ostrze lub naczynie pod kątem 30° i zdrap zabrudzenie lub rozlej płyn na chłodny obszar płyty kuchennej.3. Wyczyść zabrudzenie lub zbierz rozlany płyn ściereczką do naczyń lub ręcznikiem papierowym.4. Wykonaj czynności od 2 do 4 z części „Codzienne zabrudzenie szkła” powyżej.	Jak najszybciej usuwaj płamy pozostawione przez roztopione i słodkie jedzenie lub wycieki. Pozostawione na szkle do ostygnięcia mogą być trudne do usunięcia lub nawet trwale uszkodzić szkłaną powierzchnię.Ryzyko skałeczenia: kiedy osłona bezpieczeństwa jest schowana, ostrze skrobaka jest ostre jak brzytwa. Używaj z najwyższą ostrożnością i zawsze przechowuj bezpiecznie i poza zasięgiem dzieci.
Przecieki na dotykowe elementy sterujące	1. Wyłącz zasilanie płyty grzewczej.2. Zbierz przeciek szmatką3. Przetrzyj obszar dotykowy czystą wilgotną gąbką lub szmatką.4. Wytrzyj obszar całkowicie do sucha ręcznikiem papierowym.5. Włącz ponownie zasilanie płyty grzejnej.	Płyta może wydawać sygnał dźwiękowy i wyłącać się, a przyciski dotykowe mogą nie działać, gdy jest na nich płyn. Przed ponownym włączeniem płyty upewnij się, że obszar sterowania dotykowego został wytarty do sucha.

7. Wskazówki i porady

Problem	Potencjalne przyczyny	Co robić
Nie można włączyć płyty indukcyjnej.	Brak prądu.	Upewnij się, że płyta indukcyjna jest podłączona do zasilania i włączona.Sprawdź, czy w Twoim domu lub okolicy nie ma przerwy w dostawie prądu. Jeśli sprawdzileś wszystko, a problem nadal występuje, wezwij wykwalifikowanego technika.
Przyciski dotykowe nie reagują.	Elementy sterujące są zablokowane.	Odblokowuj elementy sterujące. Instrukcje znajdują się w sekcji „Korzystanie z płyty indukcyjnej”.
Sterowanie dotykowe jest trudne w obsłudze.	Na elementach sterujących może znajdować się niewielka warstwa wody lub możesz dotykać elementów sterujących czubkiem palca.	Upewnij się, że obszar sterowania dotykowego jest suchy i dotykaj elementów sterujących opuszkiem palca.
Szyba jest porysowana.	Naczynia o szorstkich krawędziach.Użyto nieodpowiedniej szorującej szmatki lub środków czyszczących.	Używaj naczyń z płaskim i gładkim dnem.Zobacz „Wybór odpowiedniego naczynia”.Zobacz „Pielęgnacja i czyszczenie”.
Niektóre patelnie wydają trzaski lub klikii.	Może to być spowodowane konstrukcją naczynia (warstwy różnych metali wibrują w różny sposób).	Jest to normalne w przypadku naczyń kuchennych i nie oznacza usterki.
Płyta indukcyjna wydaje ciche brzęczenie, gdy jest używana na wysokim poziomie mocy.	Jest to spowodowane technologią gotowania indukcyjnego.	Jest to normalne, ale hałas powinien się wyciszyć lub całkowicie zniknąć po zmniejszeniu mocy grzania.
Hałas wentylatora dochodzi z płyty indukcyjnej.	Włączyć się wentylator chłodzący wbudowany w płytę indukcyjną, aby zapobiec przegrzaniu elektroniki. Może nadal działać nawet po wyłączeniu płyty indukcyjnej.	Jest to normalne i nie wymaga żadnych działań. Nie wyłączać zasilania płyty indukcyjnej przy ścianie podczas pracy wentylatora.
Naczynia nie nagrzewają się i nie pojawiają się na wyświetlaczu.	Płyta indukcyjna nie może wykryć naczynia, ponieważ nie nadaje się do gotowania indukcyjnego.Płyta indukcyjna nie może wykryć naczynia, ponieważ jest za małe dla pola grzejnego lub nie jest odpowiednio wyśrodkowane na nim.	Używaj naczyń odpowiednich do gotowania indukcyjnego. Zobacz rozdział „Wybór odpowiedniego naczynia”.Wyśrodkuj patelnię i upewnij się, że jej podstawa odpowiada wielkości strefy gotowania.
Płyta indukcyjna lub strefa grzejna niespodziewanie się wyłączyły, rozlega się sygnał dźwiękowy i wyświetła się kod błędu (zwykle na przemian z jedną lub dwiemacyframi na wyświetlaczu timera gotowania).	Usterka techniczna.	Proszę zanotuj litery i cyfry błędów, wyłącz zasilanie płyty indukcyjnej na ścianie i skontaktu się z wykwalifikowanym technikiem.

8. Wyświetlanie i kontrola awarii

Płyta indukcyjna wyposażona jest w funkcję autodiagnostyki. Dzięki temu testowi technik jest w stanie sprawdzić działanie kilku elementów bez demontażu lub zdejmowania płyty z powierzchni roboczej.

Usuwanie usterek

Dla strefy 1 i 2

Problem	Potencjalne przyczyny	Co robić
E1, E2, E7, C1	Awaria czujnika temperatury	Prosimy o kontakt z dostawcą.
E3, E4	Awaria czujnika temperatury IGBT.	Prosimy o kontakt z dostawcą.
UE	Połączenie między płytą wyświetlacza a płytą główną jest uszkodzone.	Prosimy o kontakt z dostawcą.
EL, EH	Nieprawidłowe napięcie zasilania	Sprawdź, czy zasilanie jest normalne.Włącz urządzenie po tym jak zasilanie wróci do normy.
C3	Czujnik temperatury płyty ze szkła ceramicznego wskazuje, że temperatura jest za wysoka	Uruchom ponownie po ostygnięciu płyty indukcyjnej.
C2	Czujnik temperatury IGBT wskazuje, że temperatura jest za wysoka	Uruchom ponownie po ostygnięciu płyty indukcyjnej.

Dla strefy 3 i 4

1) Kod błędu pojawia się podczas korzystania przez klienta z & Solution;

Kod błędu	Problem	Rozwiązanie
Automatyczne odzyskiwanie
EL	Napięcie zasilania jest wyższe od napięcia znamionowego.	Sprawdź, czy zasilanie jest normalne.Włącz urządzenie po tym jak zasilanie wróci do normy.
EH	Napięcie zasilania jest niższe od napięcia znamionowego.
C1, C3	Wysoka temperatura czujnika płytki ceramicznej.	Poczekaj, aż temperatura płyty ceramicznej wróci do normy.Dotknij przycisku „WŁ./WYŁ.”, aby ponownie uruchomić jednostkę.
C2	Wysoka temperatura IGBT. (1#)	Poczekaj, aż temperatura IGBT wróci do normy.Dotknij przycisku „WŁ./WYŁ.”, aby ponownie uruchomić jednostkę. Sprawdź, czy wentylator działa płynnie; jeśli nie, wymień wentylator.
Brak automatycznego odzyskiwania
E2	Awaria czujnika temperatury płytki ceramicznej--zwarcie.	Sprawdź połączenie lub wymień czujnik temperatury płytki ceramicznej.
E1	Awaria czujnika temperatury płytki ceramicznej--otwarty obwód.
E7	Awaria czujnika temperatury płytki ceramicznej-nieprawidłowe
E4	Awaria czujnika temperatury IGBT--zwarcie	Wymień płytę zasilającą.
E3	Awaria czujnika temperatury IGBT--otwarty obwód.

2) Konkretna awaria i rozwiązanie

Awaria	Problem	Rozwiązanie A	Rozwiązanie B
Dioda LED nie świeci się, gdy urządzenie jest podłączone.	Brak zasilania	Sprawdź, czy wtyczka jest dobrze zamocowana w gniazdku i czy gniazdko działa.
	Awaria dodatkowej płyty zasilającej i płyty wyświetlacza.	Sprawdź połączenie.
	Dodatkowa płyta zasilająca jest uszkodzona.	Wymień dodatkową płytkę zasilającą
	Płyta wyświetlacza jest uszkodzona.	Wymień płytę wyświetlacza
Niektóre przyciski nie działają lub wyświetlacz LED nie działa normalnie.	Płyta wyświetlacza jest uszkodzona.	Wymień płytę wyświetlacza
Wskaźnik trybu gotowania zapala się, ale ogrzewanie się nie włącza.	Wysoka temperatura płyty.	Temperatura otoczenia może być zbyt wysoka. Wlot powietrza lub odpowiedzniik mogą być zablokowane.
	Coś jest nie tak z wentylatorem.	Sprawdź, czy wentylator działa płynnie; jeśli nie, wymień wentylator.
	Płyta zasilająca jest uszkodzona.	Wymień płytę zasilającą.
Podczas pracy ogrzewanie nagle się zatrzymuje, a na wyświetlaczu miga „u”.	Nieprawidłowy rodzaj patelni	Użyj odpowiedniego naczynia (patrz instrukcja obsługi).	Obwód wykrywania naczynia jest uszkodzony, wymienić płytę zasilającą.
	Średnica naczynia jest za mała.
	Kuchenka przegrzała się;	Urządzenie jest przegrzane. Poczekaj, aż temperatura wróci do normy. Naciśnij przycisk „WŁ./WYŁ.”, aby ponownie uruchomić jednostkę.
Strefy grzewcze po tej samej stronie (takie jak strefa pierwsza i druga) będą wyświetlać „u”.	Awaria płyty zasilającej i płyty wyświetlacza;	Sprawdź połączenie.
	Płyta wyświetlacza części komunikacyjnej jest uszkodzona.	Wymień płytę wyświetlacza
	Płyta główna jest uszkodzona.	Wymień płytę zasilającą.
Silnik wentylatora brzmi nieprawidłowo.	Silnik wentylatora jest uszkodzona.	Wymień wentylator.

Powyższe to ocena i badanie typowych awarii.
Aby uniknąć zagrożeń i uszkodzenia płyty indukcyjnej, nie należy samodzielnie demontować urządzenia.

9. Instalacja

9.1 Dobór sprzętu instalacyjnego

Wytnij powierzchnię roboczą zgodnie z wymiarami pokazanymi na rysunku.

W celu instalacji i użytkowania wokół otworu należy zachować co najmniej 5 cm wolnej przestrzeni. Upewnij się, że grubość powierzchni roboczej wynosi co najmniej 30 mm. Wybierz odporny na ciepło i izolowany materiał powierzchni roboczej (drewno i podobne materiały włókniste lub higroskopijne nie mogą być używane jako materiał powierzchni roboczej, chyba że są impregnowane), aby uniknąć porażenia prądem i większych deformacji spowodowanych promieniowaniem cieplnym z płyty grzejnej. Jak pokazano niżej:

Uwaga: Bezpieczna odległość między bokami płyty a wewnętrznymi powierzchniami blatu powinna wynosić co najmniej 3 mm.

W każdym przypadku upewnij się, że płyta indukcyjna jest dobrze wentylowana, a wlot i wylot powietrza nie są zablokowane. Upewnij się, że płyta indukcyjna jest w dobrym stanie. Jak pokazano niżej

Uwaga: Bezpieczna odległość między płytą grzejną a szafką nad płytą powinna wynosić co najmniej 760 mm.

A B C D E

sciana 760 mm Min. 30 mm

A (mm)	B (mm)	C (mm)	D	E
760	50 min.	20 min.	Wlot powietrza	Wylot powietrza 5 mm

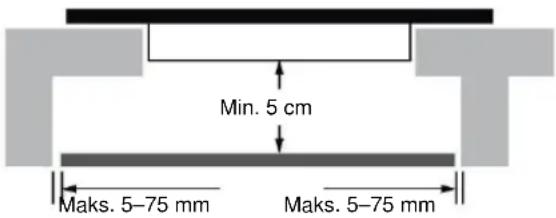

OSTRZEŻENIE: Zapewnij odpowiednią wentylację.

Upewnij się, że płyta indukcyjna jest dobrze wentylowana, a wlot i wylot powietrza nie są zablokowane. Aby uniknąć przypadkowego dotknięcia przegrzanym dnem płyty lub nieoczekiwanego porażenia prądem podczas pracy, konieczne jest umieszczenie drewnianej wkładki, mocowanej śrubami, w minimalnej odległości 50mm od spodu płyty. Postępuj zgodnie z poniższymi wymaganiami

Na zewnątrz płyty znajdują się otwory wentylacyjne. MUSISZ upewnić się, że te otwory nie są blokowane przez blat podczas umieszczania płyty na miejscu.

• Należy pamiętać, że klej łączący plastik lub drewno z meblami musi być odporny na temperaturę nie niższą niż 150°C, aby uniknąć odklejenia się boazerii.
• Tylna ściana, przylegające i otaczające powierzchnie muszą zatem wytrzymać temperaturę 90°C.

9.2 Przed zainstalowaniem płyty upewnij się, że

• Powierzchnia robocza jest kwadratowa i równa, a żadne elementy konstrukcyjne nie kolidują z wymaganiami dotyczącymi miejsca
• Powierzchnia robocza wykonana jest z żaroodpornego i izolowanego materiału.
• Jeśli płyta jest zamontowana nad piekarnikiem, piekarnik ma wbudowany wentylator chłodzący
• Instalacja będzie spełniać wszystkie wymagania dotyczące prześwitu oraz obowiązujące normy i przepisy
• Odpowiedni odłącznik zapewniający całkowite odłączenie od sieci zasilającej jest wbudowany w stałe okablowanie, zamontowany i umieszczony zgodnie z lokalnymi zasadami i przepisami dotyczącymi okablowania.
• Wyłącznik musi być zatwierdzonego typu i zapewniać 3 mm szczelinę powietrzną separacji styków na wszystkich biegunach (lub we wszystkich aktywnych przewodach [fazowych], jeśli lokalne przepisy dotyczące okablowania dopuszczają taką zmienność wymagań)
• Wyłącznik izolacyjny będzie łatwo dostępny dla klienta po zainstalowaniu płyty grzejnej
• W razie wątpliwości dotyczących instalacji należy skonsultować się z lokalnymi władzami budowlanymi i przepisami
• Używasz odpornych na ciepło i łatwych do czyszczenia wykończeń (takich jak płytki ceramiczne) na powierzchniach ścian otaczających płytę kuchenna.

9.3 Po zainstalowaniu płyty upewnij się, że

• Kabel zasilający nie jest dostępny przez drzwi szafki lub szuflady
• Zapewniony jest odpowiedni dopływ świeżego powietrza z zewnątrz szafki do podstawy płyty
• Jeśli płyta jest zamontowana nad szufladą lub szafką, pod podstawą płyty instalowana jest bariera termiczna.
• Wyłącznik jest łatwo dostępny dla klienta.

9.4 Przed umieszczeniem uchwytów mocujących

Urządzenie należy ustawić na stabilnej, gładkiej powierzchni (skorzystaj z opakowania). Nie wolno wywierać siły na elementy sterujące wystające z płyty.

9.5 Regulacja położenia wspornika

Przymocuj płytę do powierzchni roboczej, wkładając 8 wsporników na dole płyty (patrz rysunek) przed instalacją. Dostosuj pozycję wspornika do różnych grubości blatu.

Wspornik Wspornik

W żadnym wypadku po zamontowaniu wsporniki nie mogą dotykać wewnętrznych powierzchni blatu (patrz rysunek).

9.6 Uwagi

1. Indukcyjna płyta grzejna musi być zainstalowana przez wykwalifikowany personel lub techników. Mamy profesjonalistów do Twojej dyspozycji. Nigdy nie przeprowadzaj operacji samodzielnie.
2. Płyta nie może być instalowana bezpośrednio nad zmywarką, lodówką, zamrażarką, pralką lub suszarką do ubrań, ponieważ wilgoć może uszkodzić elektronikę płyty
3. Indukcyjną płytę grzejną należy zainstalować w taki sposób, aby zapewnić lepsze promieniowanie cieplne i zwiększyć jej niezawodność.
4. Ściana i indukowana strefa grzewcza nad powierzchnią stołu powinny wytrzymać ciepło.
5. Aby uniknąć uszkodzeń, warstwa i klej muszą być odporne na ciepło.
6. Nie należy używać odkurzacza parowego.

9.7 Podłączanie płyty do zasilania sieciowego

Płyta ta może być podłączona do zasilania sieciowego wyłącznie przez odpowiednio wykwalifikowaną osobę. Przed podłączeniem płyty do zasilania sieciowego należy sprawdzić, czy:

1. instalacja elektryczna w domu jest dostosowana do mocy pobieranej przez płytę grzejną.
2. Napięcie odpowiada wartości podanej na tabliczce znamionowej
3. Odcinki kabla zasilającego mogą wytrzymać obciążenie podane na tabliczce znamionowej.
   Do podłączenia płyty do zasilania sieciowego nie należy używać adapterów, reduktorów ani rozgałęźników, ponieważ mogą one spowodować przegrzanie i pożar.
   Kabel zasilający nie może dotykać żadnych gorących części i musi być umieszczony tak, aby jego temperatura w żadnym miejscu nie przekraczała 75°C.

Sprawdź u elektryka, czy instalacja elektryczna w domu jest odpowiednia bez zmian. Wszelkie zmiany mogą być dokonywane wyłącznie przez wykwalifikowanego elektryka.

5 Zółty/Zielony L1 4 Czarny L2 3 Brązowy N1 2 Niebieski N2 1 380-415V~ 220-240V~ 220-240V~

Jeśli łączna liczba jednostek grzewczych wybranego urządzenia jest nie mniejsza niż 4, urządzenie można podłączyć bezpośrednio do sieci za pomocą jednofazowego połączenia elektrycznego, jak pokazano poniżej.

220-240V~ L N ⊕ 25A~

• Jeśli kabel jest uszkodzony lub wymaga wymiany, czynność tę musi wykonać agent posprzedażowy przy użyciu odpowiednich narzędzi, aby uniknąć wypadków.
• Jeśli urządzenie jest podłączane bezpośrednio do sieci, należy zainstalować wyłącznik wielobiegunowy z minimalnym rozwarciem styków wynoszącym 3 mm.
• Instalator musi upewnić się, że wykonano prawidłowe połączenie elektryczne oraz że jest ono zgodne z przepisami bezpieczeństwa.
• Przewód nie może być zgięty ani ściśnięty.
• Przewód musi być regularnie sprawdzany i wymieniany wyłącznie przez upoważnionych techników.

Dolna powierzchnia i przewód zasilający płyty kuchennej nie są dostępne po instalacji.

UTYLIZACJA: Nie wyrzucaj tego produktu razem z niesortowanymi odpadami komunalnymi. Konieczna jest osobna zbiórka takich odpadów w celu specjalnego przetworzenia.

To urządzenie jest oznaczone zgodnie z europejską dyrektywą 2012/19 / WE w sprawie Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Zapewniając prawidłową utylizację urządzenia, pomagasz zapobiegać ewentualnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogą wystąpić na skutek nieprawidłowego przetwarzania odpadów z niniejszego urządzenia.

Ten symbol na produkcie wskazuje, że produkt nie może być traktowany jak odpady z gospodarstwa domowego. Należy go dostarczyć do odpowiedniego punktu zbiórki odpadów w celu poddania recyklingowi sprzętu elektrycznego i elektronicznego.

To urządzenie wymaga specjalistycznej utylizacji. W celu dalszego uzyskania bardziej szczegółowych informacji na temat przetwarzania, odzysku i recyklingu tego produktu należy skontaktować się z lokalnym urzędem miasta, służbą utylizacji odpadów domowych lub sklepem, w którym produkt został zakupiony.

W celu uzyskania bardziej szczegółowych informacji na temat przetwarzania, odzysku i recyklingu tego produktu należy skontaktować się z lokalnym urzędem miasta, służba utylizacji odpadów domowych lub sklepem, w którym produkt został zakupiony.
