Typ produktu	Złącze L do elastycznych taśm LED
Marka	HQ Power
Model	HQRL99007
Średnica	13 mm
Waga	Około 20 g
Zasilanie	Nie dotyczy (złącze pasywne)
Główne funkcje	Połączenie dwóch odcinków elastycznej taśmy oświetleniowej pod kątem prostym (90°); utrzymanie ciągłości elektrycznej i mechanicznej
Kompatybilność	Elastyczne taśmy LED i standardowe HQ Power o średnicy 13 mm
Maksymalna długość montażu	45 m (nie przekraczać)
Stopień ochrony (IP)	IP44 (jeśli prawidłowo zainstalowane z klejem i koszulką termokurczliwą)
Rodzaj mocowania	Wkręcane lub zatrzaskowe z użyciem specjalnego kleju do tworzyw
Liczba kanałów	2 (do połączenia w kształt L)
Temperatura pracy	-20 °C do +45 °C
Konserwacja i czyszczenie	Odłączyć zasilanie przed czyszczeniem; przecierać suchą, niestrzępiącą się szmatką; nie używać rozpuszczalników ani ściernych środków czyszczących
Bezpieczeństwo	Nie podłączać pod napięciem; nie przekraczać długości 45 m; używać wyłącznie z taśmami o tej samej średnicy i oryginalnymi akcesoriami; zachować minimalny promień gięcia 30 cm
Części zamienne i możliwość naprawy	Nienaprawialne; w przypadku uszkodzenia należy wymienić
Gwarancja	2 lata (konsument); 6 miesięcy (użycie profesjonalne)
Informacje ogólne	Użytkowanie wewnętrzne i zewnętrzne; wymaga instalacji przez wykwalifikowanego technika; czas schnięcia kleju: 15 min

Często zadawane pytania - HQRL99007 HQ Power

Jakie rodzaje elastycznych taśm oświetleniowych są kompatybilne ze złączem HQRL99007 ?

Złącze HQRL99007 jest kompatybilne ze wszystkimi elastycznymi taśmami LED i standardowymi HQ Power o średnicy 13 mm, w szczególności modelami z serii HQRL45xxx, HQRL09xxx i HQRL45012.

Czy mogę przeciąć elastyczną taśmę oświetleniową i użyć tego złącza do jej połączenia ?

Tak, można przeciąć taśmę w zaznaczonych miejscach (✗), a następnie użyć złącza L do połączenia dwóch odcinków pod kątem prostym. Należy przestrzegać maksymalnej długości 45 m.

Czy złącze HQRL99007 jest wodoodporne ?

Samo złącze nie jest wodoodporne, ale prawidłowa instalacja z klejem do tworzyw i koszulką termokurczliwą pozwala osiągnąć stopień ochrony IP44 (ochrona przed pryskającą wodą).

Jak prawidłowo zainstalować złącze L ?

1) Przeciąć taśmę w wyznaczonych miejscach. 2) Włożyć piny złącza w końce taśmy. 3) Nałożyć klej na części plastikowe (nie na przewody). 4) Mocno połączyć i pozostawić do wyschnięcia na 15 minut. 5) Opcjonalnie: dodać koszulkę termokurczliwą dla uszczelnienia.

Jaka jest maksymalna długość, jaką można zmontować za pomocą tego złącza ?

Całkowita długość montażu (taśmy + złącza) nie może przekraczać 45 metrów. Przekroczenie grozi przegrzaniem i pożarem.

Czy mogę użyć tego złącza do wykonania ostrego kąta ?

Złącze L jest specjalnie zaprojektowane do tworzenia kąta 90°. Do węższych kątów lub złożonych kształtów należy użyć złączy T lub X. Minimalny promień gięcia taśmy bez złącza wynosi 30 cm.

Czy złącze jest kompatybilne z wielokolorowymi taśmami (RGB) ?

Tak, złącze nadaje się do taśm monochromatycznych i wielokolorowych (np. HQRL09010). Należy upewnić się, że liczba przewodów jest zgodna (zazwyczaj 2 dla monochromu, 4 dla RGB).

Czy mogę używać tego złącza na zewnątrz ?

Tak, pod warunkiem wykonania szczelnej instalacji (klej + koszulka termokurczliwa) i użycia taśmy o odpowiednim stopniu ochrony (minimum IP44). Samo złącze bez tych zabezpieczeń nie jest odporne na warunki atmosferyczne.

Co zrobić, jeśli taśma nie świeci po użyciu złącza ?

Najpierw sprawdź, czy piny są prawidłowo włożone w przewody taśmy. Upewnij się, że klej nie dostał się na styki. Jeśli problem nie ustąpi, wymień złącze.

Gdzie mogę kupić części zamienne lub dodatkowe akcesoria ?

Wszystkie akcesoria (zaślepki, złącza, przewody zasilające) są dostępne pod numerami referencyjnymi HQRL99001 do HQRL99008. Można je zamówić u sprzedawcy HQ Power lub na stronie Velleman.

INSTRUKCJA OBSŁUGI HQRL99007 HQ Power

Przeznaczona dla mieszkańców Unii Europejskiej.

Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska.

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za wybór produktu HQPower™! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Niniejsze urządzenie nie nadaje się do oświetlenia pomieszczeń domowych.

Klasa 2.

• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.
• Nie podłączać węża świetlnego do zasilania, gdy znajduje się w opakowaniu lub jest nawinięty na szpulę.
• Nie używać węża świetlnego, gdy jest zakryty lub zagłębiony w powierzchni.
• Jeżeli urządzenie nie jest użytkowane, a także podczas serwisowania i konserwacji, należy odłączać zasilanie sieciowe. Przewód zasilający należy trzymać wyłącznie za wtyczkę.
• Jeśli zewnętrzny, elastyczny kabel lub przewód urządzenia jest uszkodzony, powinien zostać wymieniony przez producenta, w autoryzowanym serwisie lub przed wykwalifikowaną osobę, aby uniknąć zagrożenia.
• Wszystkie przewody i kable należy poprowadzić tak, aby uniknąć ich zdeptania lub przytrzaśnięcia innymi przedmiotami. Szczególną uwagę należy zwrócić na miejsce, w którym wychodzą z urządzenia.

HQRLxxxxx

• Przed włączeniem urządzenia należy usunąć wszystkie znajdujące się w pobliżu łatwopalne materiały.
• Nie montować urządzenia na łatwopalnej powierzchni (linoleum, wykładzina, drewno, papier, tektura, plastik, itp.).
• Urządzenie należy chronić przed źródłami ciepła, takimi jak grzejniki, nawiewy ciepłego powietrza, piece lub inne urządzenia (np. wzmacniacze), które wytwarzają ciepło.
• Pod żadnym pozorem nie zdejmować pokrywy. W urządzeniu nie ma części, które mogą być serwisowane przez użytkownika. Nie używać urządzenia, gdy pokrywa jest usunięta.
• Nie używać urządzenia uszkodzonego w widoczny sposób. Nie podejmować próby użytkowania urządzenia, jeśli przewód zasilający jest postrzępiony lub pęknięty.
• W każdym przypadku urządzenie należy montować w bezpieczny i stabilny sposób. Urządzenie należy montować w obszarach o odpowiedniej wentylacji.
• Urządzenie może być serwisowane wyłącznie przez wykwalifikowany personel serwisowy.
• Każdorazowo należy upewnić się, że urządzenie podłączane jest do źródła prądu zmiennego, odpowiadającego wartości podanej na urządzeniu.
• Urządzenie należy zawsze montować w miejscu o dobrej wentylacji.
• Niniejsze urządzenie nie jest przeznaczone do stałej eksploatacji: regularne przerwy w eksploatacji wydłużą żywotność urządzenia.
• Aby zachować wartość parametru IP, wszystkie akcesoria muszą być dokładnie przyklejone na odpowiednich pozycjach. Powinno to być wykonane przez wykwalifikowanego technika.
• Zwoje w wężach świetlnych należy wyprostować, aby uniknąć nagromadzenia ciepła. Nagromadzenie ciepła może skutkować powstawaniem sytuacji niebezpiecznych: pożaru, stopienia, pozbawienia przewodów wewnętrznych izolacji itd.
• Diody LED i lampy są niewymienialne.
• Sprawdzić wąż świetlny pod kątem uszkodzeń mechanicznych i zużycia. Nie używać węża świetlnego uszkodzonego w widoczny sposób.
• Jeżeli część węża świetlnego nie zapala się lub miga, należy natychmiast go odłączyć. Wyciąć wadliwe segmenty węża i ponownie podłączyć z użyciem łączników.

3. Informacje ogólne

• Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.
• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.
• Firma Velleman Group nv ani jej dystrybutorzy nie ponoszą odpowiedzialności za jakiekolwiek szkody (nadzwyczajne, przypadkowe lub pośrednie) dowolnej natury (finansowe, fizyczne...), wynikające z posiadania, użytkowania lub awarii niniejszego produktu.
• Zachować niniejszą instrukcję na przyszłość.

4. Przegład

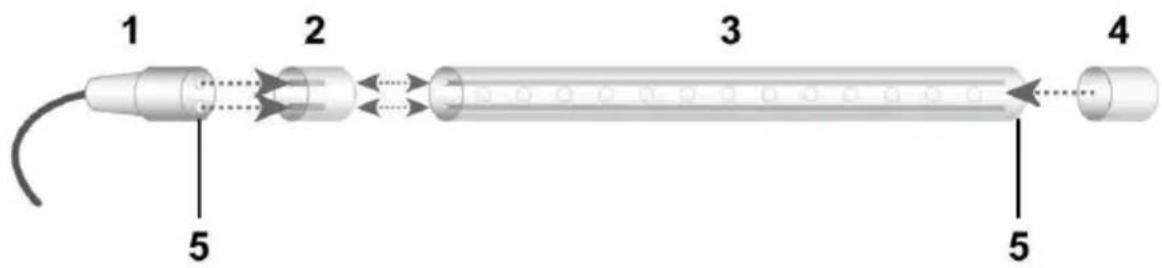

1 2 3 4 5 5

	element	opis
1	przewód zasilający
2	złącze zasilania	łączy kabel zasilający z wężem świetlnym
3	wąż świetlny	przewody wewnętrzne biegną przez całą długość węża świetlnego; można je przycinać w określonych odcinkach (miejsca cięcia są zaznaczone na płaszczu symbolem ✗)
4	zaślepka	chroni nieizolowane końcówki węża świetlnego
5	klej	klej należy nakładać wyłącznie na elementy z tworzywa sztucznego, nie na części przewodzące

5. Test wstępny

Należy przestrzegać instrukcji bezpieczeństwa powyżej.

Przed zamontowaniem lub rozpoczęciem użytkowania, wąż świetlny należy przetestować i pozostawić podłączony w celu nagrzania tworzywa sztucznego. Dzięki temu wąż będzie bardziej elastyczny podczas montażu.

6. Montaż węży świetlnych

Urządzenie może być montowane wyłącznie przez wykwalifikowany personel.

Przed rozpoczęciem pracy wyłączyć zasilanie.

6.1 Podłączanie złącza zasilania

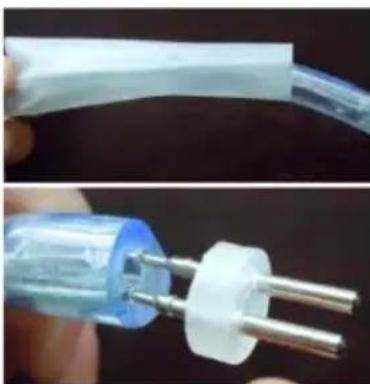

1. Wsunąć tuleję termokurczliwą na wąż świetlny.

2. Wcisnąć ostre wtyki złącza zasilania do węża świetlnego. Należy upewnić się, że wtyki są wsunięte na całą długość i stykają się z przewodami lampy.

1. Wsunąć złącze zasilania w tuleję.

2. Opalarką zacisnąć tuleję termokurczliwą na złączu.

6.2 Docinanie węży świetlnych

1. Upewnić się, że zasilanie jest wyłączone.

2. Wąż świetlny można docinać w określonych odcinkach. Są one oznaczone następującym symbolem: ✗.
   Przewody należy przecinać wyłącznie w miejscach oznaczonych symbolem ✗.

3. Użyć ostrego noża i dokonywać szybkich, prostych cięć.

6.3 Montaż złącz

Kody produktów znajdują się w części Specyfikacja techniczna poniżej.

Maksymalna długość węża świetlnego wynosi 45 m. Przekroczenie tej długości maksymalnej może spowodować przegrzanie i pożar.

1. Upewnić się, że zasilanie jest wyłączone.
2. Do połączenia odcinków węża świetlnego użyć złącz (liniowego, w kształcie litery L, T lub X).
3. Zawsze upewniać się, że końcówki są prawidłowo umieszczone w przyłączu.

1. Nałożyć klej i docisnąć 2 części do siebie, pamiętając o właściwym dopasowaniu. Klej należy nakładać wyłącznie na elementy z tworzywa sztucznego, nie na części przewodzące.

2. Przed użyciem urządzenia pozostawić klej do wyschnięcia na ok. 15 minut.

6.4 Montaż zaślepek

Kody produktów znajdują się w części Specyfikacja techniczna poniżej.

Zaślepki należy montować w następujący sposób:

1. Nałożyć specjalny klej na wąż świetlny. Klej należy nakładać wyłącznie na elementy z tworzywa sztucznego, nie na części przewodzące.

2. Delikatnie nałożyć zaślepkę na końcówkę węża.

1. Ważne: Przed użyciem urządzenia pozostawić klej do wyschnięcia na ok. 15 minut.

6.5 Kształtowanie węża świetlnego.

1. Przed rozpoczęciem pracy wyłączyć zasilanie.
2. Maksymalna długość węża świetlnego wynosi 45 m. Przekroczenie tej długości maksymalnej może spowodować przegrzanie i pożar.
3. Promień zgięcia węża świetlnego musi wynosić przynajmniej 30 cm, nie wykonywać ostrych zagięć. W tym celu należy zastosować złącza.

Promień zginania r = min. 30 cm

1. Wąż świetlny należy zginać zgodnie z rysunkami na stronie 2.

7. Montaż

1. Po odpowiednim ukształtowaniu węża świetlnego należy go ponownie przetestować zgodnie z powyższym opisem.
2. Jeżeli ukształtowany wąż działa prawidłowo, można kontynuować montaż. Pozostawić wąż podłączony, aby rozgrzać tworzywo sztuczne. Dzięki temu wąż będzie bardziej elastyczny podczas montażu.
3. Przed rozpoczęciem samego montażu należy wyłączyć zasilanie.

8. Zastosowanie

Wąż świetlny należy sprawdzić przed każdym użyciem. Należy przestrzegać instrukcji bezpieczeństwa powyżej.

9. Specyfikacja techniczna

9.1 Węże świetlne LED

Węże świetlne LED - wspólne specyfikacje

zasilanie	220-240 V~, 50/60 Hz
diody LED/m	36
wielkość diody LED	2,78 cm
stopień ochrony IP	IP44
średnica	∅ 13 mm
długość kabla zasilającego	1,5 m

Węże świetlne LED - 45 m - wspólne specyfikacje

odległość odcięcia

1 m

Węże świetlne LED - 45 m - jednostkowe specyfikacje

kod produktu	kolor	pobór mocy
HQRL45001	zimny biały	2.5 W/m
HQRL45002	ciepły biały	2.5 W/m
HQRL45003	czerwony	3.0 W/m
HQRL45004	zielony	2.5 W/m
HQRL45005	niebieski	2.5 W/m
HQRL45006	żółty	3.0 W/m
HQRL45007	różowy	2.5 W/m

Węże świetlne LED - 9 m - wspólne specyfikacje

odległość odcięcia

1 m (HQRL09010 = 3 m)

Węże świetlne LED - 9 m - jednostkowe specyfikacje

kod produktu	kolor	pobór mocy
HQRL09001	zimny biały	2.5 W/m
HQRL09002	ciepły biały	2.5 W/m
HQRL09003	czerwony	3.0 W/m
HQRL09004	zielony	2.5 W/m
HQRL09005	niebieski	2.5 W/m
HQRL09006	żółty	3.0 W/m
HQRL09007	różowy	2.5 W/m
HQRL09010	wielokolorowe	1.7 W/m

Węże świetlne LED - 20 m - wspólne specyfikacje

odległość odcięcia

2 m

Węże świetlne LED - 20 m - jednostkowe specyfikacje

kod produktu	kolor	pobór mocy
HQRL09011	wielokolorowe	1.7 W/m

9.2 Standardowe węże świetlne

kod produktu	HQRL45012
zasilanie	220-240 V~, 50/60 Hz
stopień ochrony IP	IP44
średnica	∅ 13 mm
długość kabla zasilającego	1,5 m
pobór mocy	14,2 W/m
kolor	ciepły biały
odległość odcięcia	1 m
długość	45 m

9.3 Kable

kable - jednostkowe specyfikacje

kod produktu	opis
HQRL99001	wodoodporny kabel zasilający do węży świetlnych LED
HQRL99002	wodoodporny kabel zasilający do węży świetlnych

kable - wspólne specyfikacje

kod produktu	opis
Zastosowanie	do użytku wewnątrz i na zewnątrz pomieszczeń
długość	150 cm
napięcie	220-240 V~
moc maksymalna	maks. 3000 W = długość 180 m

9.4 Złącza

kod produktu	opis	średnica
HQRL99003	zaciski montażowe do węży świetlnych oraz węży świetlnych LED	13 mm
HQRL99004	zaślepka do węży świetlnych oraz węży świetlnych LED	13 mm
HQRL99005	złącze liniowe do węży świetlnych oraz węży świetlnych LED	13 mm
HQRL99006	złącze L do węży świetlnych oraz węży świetlnych LED	13 mm
HQRL99007	złącze T do węży świetlnych oraz węży świetlnych LED	13 mm
HQRL99008	złącze X do węży świetlnych oraz węży świetlnych LED	13 mm

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman Group nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących tego produktu i najnowsza wersja tej instrukcji, odwiedź naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman Group nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.
