INSTRUKCJA OBSŁUGI Solo T 16105.6 HD V2 Premium AL-KO

1 Informacje dotyczące niniejszej instrukcji obsługi 195

1.1 Symbole na stronie tytułowej .....195
1.2 Objąśnienia rysunkowe i słowa ostrzegawcze 195

2 Opis produktu 195

2.1 Użytkowanie zgodne z przeznacze- niem ....195
2.2 Niebezpieczeństwo nieprawidłowego użycia 196
2.3 Symbole umieszczone na urządzeniu 196
2.4 Urządzenia zabezpieczające i ochronne .....196
2.5 Przegląd produktu (01).... 196

3 Zasady bezpieczeństwa .... 197
4 Wypakowanie i montaż traktorka...... 197
5 Elementy obsługowe.... 197

5.1 Standardowa deska rozdzielcza (02) . 198
5.2 Deska rozdzielcza z wyświetlaczem (03).... 198

5.2.1 Klawisze funkcyjne i informacje na wyświetlaczu.... 198

5.2.2 Kontrolki.... 199

5.3 Pedal hamulca i sprzęgła (05)...... 200
5.4 Obsługa przekładni (prędkość jazdy) (04)...... 200
5.5 Nożna przekładnia hydrostatyczna (04, 05)....200
5.6 Obsługa zespołu tnącego (06) ..... 200

6 Uruchomienie.... 200

6.1 Kontrola przyrządu tnącego ...... 200
6.2 Napelnienie olejem.... 200
6.3 Napelnienie paliwem (09)...... 200
6.4 Kontrola ciśnienia w oponach .....201
6.5 Montaż kosza na trawę (10 – 13)...... 201
6.6 Kontrola zabezpieczeń.... 201

6.6.1 Kontrola wyłącznika stykowego hamulca 201

6.6.2 Kontrola wyłącznika stykowego zespołu tnącego....202
6.6.3 Kontrola wyłącznika stykowego fotela 202
6.6.4 Kontrola wyłącznika stykowego kosza na trawę.....202
6.6.5 Kontrola wyłącznika stykowego kanału wyrzutowego .....202

7 Eksploatacja traktorka....202

7.1 Podstawowe czynności przygoto- wawcze......202
7.2 Zastosowanie wyposażenia dodatko- wego ....203
7.3 Przemieszczanie traktorka ogrodo- wego (15, 16)......203
7.4 Uruchamianie i wyłączanie silnika .....203
7.5 Jazda traktorkiem ......203

7.5.1 Przygotowanie do jazdy przy temperaturach poniżej 10°C .....203
7.5.2 Jazda z użyciem nożnej przekładni hydrostatycznej......204
7.5.3 Jazda z użyciem tempomatu .....204
7.5.4 Jazda i koszenie na zboczach .....204
7.5.5 Koszenie przy pomocy traktorka ogrodowego ....204

8 Czyszczenie traktorka ogrodowego .....206

8.1 Czyszczenie kosza na trawę .....206
8.2 Czyszczenie korpusu, silnika i przekładni 206
8.3 Czyszczenie kanału wyrzutowego (18)....206

9 Utrzymanie w ruchu....207

9.1 Plan konserwacji....207
9.2 Plan smarowania 208
9.3 Wymiana kół .....208
9.4 Akumulator rozruchowy .....209
9.5 Demontaż przyrządu tnącego......210
9.6 Wymiana paska klinowego .....210

10 Transport....210
11 Przechowywanie ....210

12 Pomoc w przypadku usterek.... 210

12.1 Wyświetlanie usterek na wyświetlaczu i ich usuwanie .... 213

13 Gwarancja.... 215

1 INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI

Wersja niemieckojęzyczna jest oryginalną instrukcją obsługi. Wszystkie pozostałe wersje językowe są tłumaczeniami oryginalnej instrukcji obsługi.
Poniższa instrukcja obsługi winna być prze- chowywana zawsze w sposób umożliwiający jej wykorzystanie w celu uzyskania informacji dotyczących urządzenia.
■ Urządzenie może być przekazywane wyłącznie wraz z instrukcją obsługi.
Należy stosować się do wskazówek dot. bezpieczeństwa i ostrzegawczych zawartych w niniejszej instrukcji obsługi.
Traktorki ogrodowe dostarczane są w różnych wariantach wyposażeniowych. Należy pamiętać, że zamieszczone ilustracje mogą różnić się od rzeczywistego wyglądu danego urządzenia. W przypadku problemów ze zrozumieniem przedstawionych opisów należy skontaktować się ze specjalistycznym punktem serwisowym lub producentem.
Przestrzegać dołączonej instrukcji montażu i instrukcji obsługi silnik benzynowego.

1.1 Symbole na stronie tytułowej

Symbol Znaczenie

Przed uruchomieniem należy dokładnie przeczytać niniejszą instrukcję eksploatacji. Jest to konieczne dla zapewnienia bezusterkowej pracy i bezpiecznej obsługi.

Instrukcja obsługi

Nie używać urządzenia benzynowego w pobliżu otwartych płomieni i źródeł ciepła.

1.2 Objąśnienia rysunkowe i słowa ostrzegawcze

⚠ NIEBEZPIECZEŃSTWO! Oznacza niebezpieczeństwo prowadzące do śmierci lub ciężkich obrażeń ciała.

⚠ OSTRZEŻENIE! Oznacza potencjalne nie- bezpieczeństwo mogące prowadzić do śmierci lub ciężkich obrażeń ciała.

⚠ OSTROŻNIE! Oznacza potencjalne niebezpieczeństwo mogące prowadzić do średnich lub lekkich obrażeń ciała.

UWAGA! Oznacza potencjalne niebezpieczeństwo mogące prowadzić do szkód rzeczowych.

WSKAZÓWKA Szczególne wskazówki ułatwiające zrozumienie instrukcji i obsługi.

2 OPIS PRODUKTU

Traktorki ogrodowe z wyrzutnikiem tylnym produkowane są w różnych wersjach. Przy poniższych opisach umieszczonych w niniejszej instrukcji eksploatacji należy zwrócić uwagę na to, czy opis pasuje do użytkowanego traktorka ogrodowego.

Cechy traktorka ogrodowego:

■ Przekładnia: Hydrostat nożny
■ Sprzęgło noży: elektromagnetyczne
■ Pojemność kosza: 310 l
■ Opróżnianie kosza: elektrycznie, teleskopowa dźwignia

Poza tym występują różnice w systemach mulczowania, typie silnika, mocy silnika i szerokości koszenia.

Różnice między typami:

■ Szerokość cięcia
■ Rodzaj przekładni (T3 i G700)
■ Odblokowanie obejściowe przekładni

2.1 Użytkowanie zgodne z przeznaczeniem

Traktorek ogrodowy przeznaczony jest do koszenia prywatnych ogrodów domowych i ogrodów działkowych o nachyleniu terenu wynoszącym maks. 10° (18 %). Zastosowania dodatkowe, jak np. mulczowanie, dozwolone jest wyłącznie pod warunkiem użycia oryginalnego wyposażenia dodatkowego oraz nieprzekraczania wartości granicznych obciążenia.

Opisywane urządzenie jest przeznaczone do za- stosowania w ramach użytku prywatnego. Każde

inne zastosowanie oraz niedozwolone zmiany lub modyfikacje traktowane są jako eksploatacja niezgodna z przeznaczeniem i prowadzą do utraty gwarancji i ważności deklaracji zgodności (znak CE) oraz do wyłączenia wszelkiej odpowiedzialności producenta za szkody poniesione przez użytkownika lub osoby trzecie.

2.2 Niebezpieczeństwo nieprawidłowego użycia

Traktorek ogrodowy nie jest przeznaczony do zarobkowego użytkowania na terenie parków publicznych, obiektów sportowych oraz w rolnictwie i leśnictwie.

⚠ OSTRZEŻENIE! Zagrożenia spowodowane przeciążeniem traktorka ogrodowego! W szczególności przy korzystaniu z przyczepy należy pamiętać o nieprzekraczaniu dopuszczalnych ciągniętych ładunków oraz nieprzekraczaniu dozwolonych wzniesień/spadków. Tego typu przekroczenie może stanowić zbyt duże obciążenie dla hamulców traktorka ogrodowego i prowadzić do niebezpiecznych sytuacji!

HWSKAZÓWKA Należy pamiętać o tym, że traktorek ogrodowy nie posiada dopuszczenia do poruszania się po drogach i dlatego nie można go użytkować na drogach publicznych!

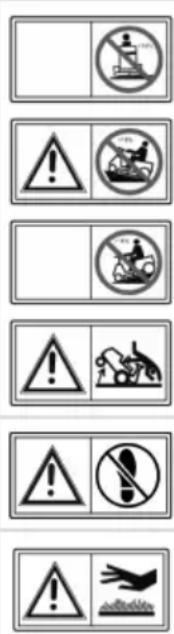

2.3 Symbole umieszczone na urządzeniu

	Przed uruchomieniem należy za- poznać się z instrukcją obsługi!
	Należy pamiętać, by podczas ko- szenia w strefie roboczej maszy- ny nie przebywały żadne inne osoby, w szczególności dzieci i zwierzęta.
	Przed pracami konserwacyjnymi i naprawczymi wyciągnąć kluczyk ze stacyjki!
	Uwaga, niebezpieczeństwo! Nie zbliżać dłoni ani stóp do mecha- nizmu tnącego!

Nie jeździć po zboczach o nachyleniu przekraczającym 10° (18%)!

Zagrożenie: Nie wchodzić tutaj!

Ryzyko poparzenia o gorące powierzchnie!

2.4 Urządzenia zabezpieczające i ochronne

⚠ OSTRZEŻENIE! Zagrożenie spowodowane zdemontowaniem lub zmianą zabezpieczeń! Zabronione są wszelkie prace ze zdemontowanymi lub zmienionymi zabezpieczeniami. Uszkodzone zabezpieczenia należy bezzwłocznie naprawić lub wymienić!

Do zabezpieczeń należą przede wszystkim:

■ Wyłącznik stykowy hamulca
■ Wyłącznik stykowy przyrządu tnącego
■ Wyłącznik stykowy kosza na trawę
■ Wyłącznik stykowy fotela kierowcy
■ Pokrywy przyrządu tnącego
■ Wyłącznik stykowy kanału wyrzutnika

2.5 Przegląd produktu (01)

* Wykonanie jest różne i zależne od danego modelu

Nr elementu

1 Kierownica

2 Deska rozdzielcza

3 Pedal hamulca

4 Pokrywa silnika

5 Mechanizm przekładni służący do jazdy do tyłu

6 Mechanizm przekładni służący do jazdy do przodu

7 Zespół tnący

8 Regulacja wysokości koszenia

9 Obejście przekładni

10 Czujnik kosza na trawę

11 Mechanizm uruchamiający kosz

12 Kosz na trawę

13 Fotel kierowcy

14 Elektryczne uruchamianie kosza*

15 Dźwignia ustalająca pedału hamulca

16 Dźwignia tempomatu*

3 ZASADY BEZPIECZEŃSTWA

Zabrania się eksploatacji kosiarki przez dzieci lub inne osoby, które nie zapoznały się z instrukcją obsługi maszyny.
- Przestrzegać lokalnych przepisów określających minimalny wiek personelu obsługi.
Poinstruować dzieci i młodzież o tym, że urządzenie nie jest przeznaczone do zabawy.
Kosić tylko przy dobrym oświetleniu światłem dziennym lub sztucznym.
Nie wpuszczać osób trzecich w obszar zagrożeń.
Użytkownik odpowiada za wypadki z udziałem osób trzecich oraz uszkodzenie mienia będącego ich własnością.
Korzystać wyłącznie z oryginalnych części zamiennych i akcesoriów.
■ Naprawy urządzenia muszą być wykonywane wyłącznie przez producenta lub jedną z autoryzowanych przez niego placówek obsługi klienta.
Należy korzystać ze środków ochrony słuchu.
Traktorek ogrodowy nie posiada dopuszczenia do poruszania się po drogach i nie wolno nim jeździć po drogach publicznych.
Zabrania się koszenia podczas burzy. Kosiarka nie posiada zabezpieczenia przed uderzeniem pioruna.
■ Na urządzeniu nie wolno przewozić pasażerów.
Nie wolno kosić na zboczach o nachyleniu przekraczającym 10° (18 %)

Z traktorkiem ogrodowym i/lub zamocowanym do niego wyposażeniem dodatkowy nie wolno pracować po spożyciu alkoholu, wpływających negatywnie na szybkość reakcji lekarstw lub narkotyków.
■ Na wzniesieniu koszenie należy przeprowadzać zawsze w poprzek.
Należy przestrzegać obowiązujących w danym miejscu czasów pracy.
Cieżar traktorka ogrodowego może być przyczyną poważnych obrażeń. Przy załadunku i rozładunku traktorka ogrodowego w celu przetransportowania go przy użyciu innego pojazdu lub przyczepy należy zachować szczególną ostrożność.
■ Opisywanego traktorka ogrodowego nie wolno holować. Dopuszcza się transportowanie kosiarki po drogach publicznych wyłącznie za pomocą odpowiedniego pojazdu.
Traktorka ogrodowego nie wolno użytkować w żle wentylowanych strefach roboczych (np. garaż). Spaliny zawierają trujący tlenek węgła oraz inne substancje szkodliwe.

4 WYPAKOWANIE I MONTAŻ TRAKTORKA

Przy wypakowywaniu i montażu traktorka należy stosować się do wskazówek zawartych w dołączonej instrukcji montażu.

WSKAZÓWKA Należy także przestrzegać także dołączonej instrukcji obsługi silnika benzynowego.

⚠ OSTRZEŻENIE! Zagrożenia wynikłe z nie-kompletnego montażu! Z traktorka ogrodowego nie wolno korzystać przed jego kompletnym zmontowaniem! Należy przeprowadzić wszystkie prace montażowe opisane w instrukcji montażu. W razie wątpliwości należy przed uruchomieniem skontaktować się ze specjalistą, który potwierdzi, czy montaż został prawidłowo przeprowadzony! Sprawdzić wszystkie urządzenia zabezpieczające i ochronne pod kątem ich kompletności i prawidłowego działania!

5 ELEMENTY OBSŁUGOWE

Poniżej opisano elementy obsługowe traktorków ogrodowych z wyrzutnikiem tylnym. Należy zwrócić uwagę na to, czy dany opis pasuje do użytkowanego traktorka ogrodowego.

5.1 Standardowa deska rozdzielcza (02)

Poniżej objaśniono elementy standardowej deski rozdzielczej.

Regulacja prędkości obrotowej silnika

HWSKAZÓWKA Pamiętać, że przestawienie regulatora prędkości obrotowej podczas jazdy ma wpływ na prędkość przemieszczania się kosiarki!

W przypadku regulatora ze zintegrowaną przepustnicą:

Przesuwając regulator (02/2) zwiększa i zmniejsza się prędkość obrotową silnika. W najwyższym położenie włącza się ssanie.

Załączanie ssania: Przesunąć regulator maksymalnie do góry do pozycji symboli ssania. Tej pozycji wolno używać wyłącznie do uruchamiania silnika.

Wskazówka: Niektóre warianty traktorka wyposażone są w przycisk ssania (02/1) umieszczony na desce rozdzielczej. Należy go dodatkowo pociągnąć w celu uruchomienia traktorka. Przycisk należy po-nownie wsunąć po ustabilizowaniu pracy silnika!

Tryb koszenia: W tym położeniu silnik pracuje z maksymalną prędkością obrotową.

Bieg jałowy: W tym położeniu silnik pracuje z minimalną prędkością obrotową.

Stacyjka zapłonowa (02/4)

Położenie	Funkcja
0 Silnik wyłączony.	Można wyciągnąć kluczyk.
I Reflektory włączone.	Po uruchomieniu silnika w tej pozycji następuje włączenie reflektorów.
II Położenie robocze, gdy silnik pracuje.
III Pozycja startowa służąca do rozruchu silnika.	Gdy silnik zaczyna pracować, należy zwolnić kluczyk. Kluczyk przeskaku-je wtedy z powrotem do pozycji roboczej II.

5.2 Deska rozdzielcza z wyświetlaczem (03)

Przeczytać ten rozdział, jeżeli traktorek wyposażony jest w wyświetlacz umieszczony powyżej standardowej deski rozdzielczej.

5.2.1 Klawisze funkcyjne i informacje na wyświetlaczu

Poz. Oznaczenie Funkcja
03/2 Na wyświetlaczu są wskazywane:	roboczogodziny dzienne (wyświetlanie informacji z miejscem po przecinku)Wskazówka: Roboczogodziny dzienne wyświetlane są w sy-temie dziesiętnym (1,5 h = 1 h 30 min).lubroboczogodziny całkowite (wyświetlanie informacji bez miej-sca po przecinku)Wskazówka: Roboczogodziny całkowite odliczane są od mo-mentu obrócenia kluczyka zapłonowego do pozycji l.
03/5 Do przełączania informacji	wyświetlanej na wyświetlaczu:Roboczogodziny całkowiteRoboczogodziny dzienneNapięcie akumulatoraWskazówka: Roboczogodziny całkowite naliczane są dalej, jeżeli kluczyk zapłonowy znajduje się w stacyjce w pozycji „I”.

Poz. Oznaczenie Funkcja

03/13 Reset roboczogodzin dziennych do wartości „0”.

Wskazówka: Istnieje możliwość zresetowania do wartości „0” wyłącznie roboczogodzin dziennych, w przypadku roboczogodzin całkowitych nie ma takiej możliwości.

5.2.2 Kontrolki

Poz. Oznaczenie Kontrolka świeci się:

03/1

■ przy załączonym silniku:

uszkodzony lub mocno rozładowany akumulator rozruchowy.
przerwany przewód zasilający silnik – akumulator.
uszkodzony bezpiecznik (15 A - niebieski).
uszkodzony alternator w silniku.

■ przy niepracującym silniku:

mocno rozładowany akumulator rozruchowy.

Wskazówka: W przypadku zaświecenia się tej kontrolki należy skontaktować się z wyspecjalizowanym punktem serwisowym!

03/3 Kiedy napełniony jest kosz na trawę.

Opróżnić kosz na trawę!

03/4 Kiedy włączony jest przyrząd tnący.

03/6 Kiedy dla przyządu tnącego włączona została jazda do tyłu.

03/7 Przy zdjętym koszu na trawę lub kiedy nie został on prawidłowo

zamknięty.

03/8 Przy włączonych reflektorach.

03/9 Po uruchomieniu hamulca oraz przy zablokowanym hamulcu.

03/10 Kiedy w zbjorniku paliwa znajduje się tylko jeszcze ok. 1,5 l pali-

wa.

03/11 Kiedy poziom oleju jest niższy od określonego stanu.

03/12 Kiedy kierowca schodzi z traktora przy:

■ pracującym silniku (hamulec jest zablokowany)

5.3 Pedal hamulca i sprzęgła (05)

■ Hamulec: Po naciśnięciu pedału hamulca (05/1) do oporu następuje uruchomienie hamulca na przekładni i traktor wyhamowuje.
■ Hamulec postojowy: Pociągnięcie do góry dźwigni hamulca postojowego (05/2) przy wciśniętym pedale hamulca (05/1) powoduje zablokowanie hamulca. Hamulec zwalniany jest po ponownym wciśnięciu pedału hamulca do oporu.

5.4 Obsługa przekładni (prędkość jazdy) (04)

Traktorki ogrodowe wyposażone są w nożną przekładnię hydrostatyczną.

Niektóre modele wyposażone są w tempomat.

Do jazdy do tyłu i do przodu służą umieszczone po prawej stronie dwa osobne pedały.

Kierunek jazdy	Opis
Do przodu	Nacisnąć prawy pedał (04/2), aby jechać do przodu.
Do tyłu Nacisnąć lewy pedał (04/1), aby je-chać do tyłu.Wskazówka: W przypadku naciśnięcia pedału do jazdy do tyłu następu-je wyłączenie przyrządu tnącego.Tryb koszenia przy jeździe do tyłu: patrz Rozdział 7.5.5 "Koszenie przy pomocy traktorka ogrodowego", strona 204.

5.5 Nożna przekładnia hydrostatyczna (04, 05)

Nożną przekładnię hydrostatyczną obsługuje się przy pomocy dwóch pedałów (04/1 i 04/2).

W celu rozpoczęcia jazdy zwolnić hamulec postojowy (05/2) przy pracującym silniku, a następnie wcisnąć pedał (04/2) w celu rozpoczęcia jazdy do przodu lub pedał (04/1) w celu rozpoczęcia jazdy do tyłu. Im mocniej wciśnięty pedał, tym traktorek szybciej jedzie w wybranym kierunku.

Jazda do przodu: Nacisnąć po prawej stronie zewnętrzny pedał (04/2).

Jazda do tyłu: Nacisnąć po prawej stronie wewnętrzny pedał (04/1).

5.6 Obsługa zespołu tnącego (06)

Regulacja wysokości koszenia

Zespół tnący traktorka można ustawiać w kilku stopniach na wysokość dźwignią (06/2) znajdująca się po prawej stronie obok fotela kierowcy.

1. Przesunąć dźwignię nastawczą (06/2) w żądanym kierunku. Dźwignia w dół oznacza ni-ską wysokość cięcia, dźwignia w górę oznacza dużą wysokość cięcia.

Dołączanie przyrządy tnącego

Dołączanie elektryczne: W obszarze deski roz-dzielczej znajduje się wyłącznik (02/5). Tym wy-łącznikiem włącza się przyrząd tnący (np. pozycja „1”).

6 URUCHOMIENIE

⚠ OSTRZEŻENIE! Zagrożenia wynikłe z niekompletnego montażu! Z traktorka ogrodowego nie wolno korzystać przed jego kompletnym zmontowaniem! Należy przeprowadzić wszystkie prace montażowe opisane w instrukcji montażu. W razie wątpliwości należy przed uruchomieniem skontaktować się ze specjalistą, który potwierdzi, czy montaż został prawidłowo przeprowadzony! Sprawdzić wszystkie urządzenia zabezpieczające i ochronne pod kątem ich kompletności i prawidłowego działania!

6.1 Kontrola przyrządu tnącego

Przed użyciem należy zawsze przeprowadzić kontrolę wzrokową pod kątem zużycia lub uszkodzenia przyrządu tnącego, sworzni mocujących i kompletnej jednostki tnącej. Aby uniknąć obja- wów niewyważenia, zużyte lub uszkodzone noże należy wymienić na nowe.

6.2 Napełnienie olejem

Silnik należy napełnić olejem przed pierwszym uruchomieniem. Należy przy tym przestrzegać zaleceń instrukcji producenta silnika. Należy również pamiętać o regularnym kontrolowaniu poziomu oleju i jego ewentualnym uzupełnianiu.

6.3 Napełnienie paliwem (09)

⚠ OSTRZEŻENIE! Zagrożenie przy pracach z paliwem! Paliwo jest wysoce łatwopalne. Zbiornik paliwa wolno napełniać wyłącznie na powietrzu! Obowiązuje zakaz palenia! Nie wolno tankować przy pracującym lub gorącym silniku!

Do tankowania używać odpowiedniego lejka lub rurki wlewowej, aby uniknąć rozlania paliwa na silnik, korpus lub podłoże.

Ze względów bezpieczeństwa należy w przypadku uszkodzenia wymienić zamknięcie zbiornika paliwa oraz inne jego elementy.

Zabrania się uruchamiania silnika w przypadku przepełnienia paliwa. Traktorek należy usunąć z miejsca zanieczyszczonego paliwem, a rozlane paliwo należy zebrać i zetrzeć z podłoża, silnika i obudowy przy pomocy szmatki.

Należy unikać jakichkolwiek prób uruchomienia silnika, dopóki pary paliwa nie ulotnią się.

Paliwo należy przechowywać wyłącznie w przewidzianych do tego pojemnikach.

Należy stosować benzynę bezołowiową, liczba oktanowa min. 91.

Napełnianie zbiornika

1. W razie potrzeby wyłączyć silnik i ze względów bezpieczeństwa wyjąć kluczyk ze stacyjki zapłonowej.
2. Poczekać, aż silnik się wychłodzi (ryzyko wybuchu w wyniku zapłonu paliwa).
3. Nacisnąć pokrywę korka paliwa (09/1).
4. Podnieść pokrywę korka paliwa (09/1) do góry. Następuje odblokowanie pokrywy korka paliwa (09/1).
5. Otworzyć korek paliwa (09/2) i włać paliwo do zbiornika.

Wskazówka: Nie dopuścić do przepełnienia zbiornika paliwa!

1. Zamknąć korek paliwa (09/2).
2. Zamknąć pokrywę korka paliwa (09/1) w taki sposób, aby nastąpiło jej zatrzaśnięcie.

6.4 Kontrola ciśnienia w oponach

■ Ciśnienie w oponach należy regularnie kontrolować.
Odczytać wartość wymaganego ciśnienia powietrza na oponach (zalecenie 1 bar).

WSKAZÓWKA 1 PSI = 0,07 bara.

Ciśnienie w oponach można kontrolować i uzupełniać przy pomocy dostępnej w sprzedaży pompki nożnej.

6.5 Montaż kosza na trawę (10 – 13)

Traktorki ogrodowe dostarczane są z koszem na trawę. Należy pamiętać, że zamieszczone ilustracje mogą różnić się od rzeczywistego wyglądu danego urządzenia.

Ustawianie czujnika poziomu napełnienia kosza na trawę

Czujnik poziomu napełnienia informuje przy pomocy klaksonu o konieczności opróżnienia kosza na trawę.

Czujnik poziomu napełniania można ustawić pod względem jakości koszonej trawy w 6 położeniach. Gdy koszona trawa jest sucha, czujnik poziomu napełniania należy przesunąć do mniejszych położen. Gdy koszona trawa jest mokra lub wilgotna, czujnik poziomu napełnienia należy ustawić dłużej. W ten sposób reguluje się czas napełniania kosza na trawę.

1. Wyłączyć silnik (patrz Rozdział 7.4 "Uruchamianie i wyłączanie silnika", strona 203).
2. Zdjąć kosz na trawę (patrz Rozdział 8.1 "Czyszczenie kosza na trawę", strona 206).
3. Ustawić czujnik poziomu napełniania (10/1) na koszoną trawę (10/a), aby zablokował się w żądanym położeniu.
4. Zamontować ponownie kosz na trawę.

Zawieszanie kosza na trawę

1. Przytrzymać kosz na trawę jedną ręką za uchwyt kosza (11/1), a drugą ręką za otwór mocujący z tyłu (11/2).
2. Symetrycznie nałożyć kosz na trawę na prowadnicę (11/3).
3. Drugą ręką lekko przechylić kosz na trawę do przodu (12) w taki sposób, aby nastąpiło zatrzaśnięcie przedniej części kosza na trawę.
4. Teraz obrócić w dół kosz na trawę (13/a).
5. Sprawdzić prawidłowe osadzenie kosza na trawę.

6.6 Kontrola zabezpieczeń

Przed każdym uruchomieniem traktorka ogrodo- wego należy sprawdzić zabezpieczenia.

⚠ OSTRZEŻENIE! Zagrożenie podczas kontroli zabezpieczeń! Kontrolę zabezpieczeń wolno przeprowadzać wyłącznie po zajęciu miejsca na fotelu kierowcy oraz kiedy w pobliżu nie ma żadnych ludzi lub zwierząt!

Wszystkie kontrole należy przeprowadzać na równym podłożu, aby uniknąć niezamierzonego przetoczenia się kosiarki.

6.6.1 Kontrola wyłącznika stykowego hamulca

Wyłącznik stykowy hamulca uniemożliwia uruchomienie silnika przy niewłączonym hamulcu.

1. Silnik jest wyłączony.

2. Zając miejsce na fotelu kierowcy.

3. Zwolnić hamulec postojowy, naciskając pedał hamulca (05/1).
4. Spróbować uruchomić silnik (kluczyk w pozycji III).

IWSKAZÓWKA Nie może dojść do rozruchu silnika!

6.6.2 Kontrola wyłącznika stykowego zespołu tnącego

Wyłącznik stykowy zespołu tnącego uniemożliwia uruchomienie silnika przy załączonym zespole tnącym.

1. Silnik jest wyłączony.
2. Zając miejsce na fotelu kierowcy.
3. Nacisnąć pedał hamulca (05/1) i załączyć ha- mulec ręczny (05/2).
4. Włączyć zespół tnący (02/5, pozycja „1”).
5. Spróbować uruchomić silnik (kluczyk w pozycji III).

iWSKAZÓWKA Nie może dojść do rozruchu silnika!

6.6.3 Kontrola wyłącznika stykowego fotela

Wyłącznik stykowy fotela gwarantuje wyłączenie silnika, jeżeli przy załączonym zespole tnącym fotel kierowcy pozostanie nieobsadzony.

1. Zając miejsce na fotelu kierowcy.
2. Nacisnąć pedał hamulca (05/1) i załączyć ha- mulec ręczny (05/2).
3. Uruchomić silnik i umożliwiać mu pracę z mak- symalną prędkość obrotową.
4. Włączyć zespół tnący (02/5, pozycja „1”).
5. Odciążyć fotel, wstając z niego (nie schodzić z kosiarki!).

i WSKAZÓWKA Silnik musi się wyłączyć!

6.6.4 Kontrola wyłącznika stykowego kosza na trawę

Wyłącznik stykowy kosza na trawę gwarantuje wyłączenie silnika, jeżeli kosz na trawę nie jest prawidłowo zawieszony przy załączonym zespole tnącym.

1. Zając miejsce na fotelu kierowcy.
2. Nacisnąć pedał hamulca (05/1) i załączyć ha- mulec ręczny (05/2).
3. Uruchomić silnik i umożliwiać mu pracę z mak- symalną prędkość obrotową.

4. Włączyć zespół tnący (02/5, pozycja „1”).

5. Lekko podnieść pusty kosz na trawę lub naci- snąć wyłącznik otwierania.

WSKAZÓWKA Silnik musi się wyłączyć!

6.6.5 Kontrola wyłącznika stykowego kanału wyrzutowego

Wyłącznik stykowy kanału wyrzutnika uniemożli-wia uruchomienie traktorka ogrodowego przy zdemontowanym kanale wyrzutnika.

1. Wyjąć kosz na trawę.
2. Usunąć kanał wyrzutowy (18/2).
3. Zając miejsce na fotelu kierowcy.
4. Nacisnąć pedał hamulca (05/1) i załączyć ha- mulec ręczny (05/2).
5. Uruchomić silnik.

WSKAZÓWKA Nie może dojść do rozruchu silnika!

7 EKSPLOATACJA TRAKTORKA

OSTRZEŻENIE! Zagrożenia z powodu niewystarczającej znajomości pracy z traktorkiem ogrodowym! Przed uruchomieniem kosiarki należy dokładnie przeczytać instrukcję eksploatacji! W szczególności należy przestrzegać wszystkich wskazówek bezpieczeństwa! Wszystkie prace montażowe oraz prace związane z uruchomieniem należy przeprowadzać zgodnie z zaleceniami. W razie wątpliwości należy skontaktować się z producentem!

7.1 Podstawowe czynności przygotowawcze

Podczas koszenia należy zawsze nosić odpowiednie obuwie oraz długie spodnie. W żadnym wypadku nie wolno kosić na boso lub w odkrytych sandałach.
Sprawdzić w całości teren, na którym używa- ny jest traktorek ogrodowy. Usunąć wszystkie kamienie, kije, druty, kości i inne ciała obce, które mogłyby zostać pochwycone i odrzucane. Także podczas koszenia należy zwracać uwagę na występowanie ciał obcych.
Należy przeprowadzić wszystkie prace montażowe opisane w rozdziale "Uruchomienie". Dotyczy to zwłaszcza kontroli zabezpieczeń.
Do ciągnięcia ładunków wolno używać wyłącznie zaczepu przyczepowego! Nie wolno przekraczać obciążenia podpory.
■ Transportowanie przedmiotów na traktorku ogrodowym jest zabronione!

7.2 Zastosowanie wyposażenia dodatkowego

⚠ OSTRZEŻENIE! Zagrożenie w wyniku nie- prawidłowego wyposażenia dodatkowego lub jego niewłaściwego użycia! Wolno używać wy- łącznie oryginalnego wyposażenia dodatkowego pochodzącego od producenta traktorka! Należy przestrzegać odnośnych przepisów zawartych w załączonych instrukcjach obsługi!

Używanie niedozwolonego wyposażenia dodatkowego lub jego niewłaściwe użycie stanowi zagrożenie dla operatora oraz osób trzecich. Istnieje ryzyko przeciążenia traktorka ogrodowego. Stwarza to zagrożenie poważnych wypadków.

7.3 Przemieszczanie traktorka ogrodowego (15, 16)

⚠ OSTROŻNIE! Zagrożenie przy pchaniu na terenach pochyłych! Traktorek ogrodowy należy przemieszczać tylko na poziomych powierzchniach! Na pochyłościach mogłoby dojść do niekontrolowanego stoczenia się w dół.

W przypadku nożnego napędu hydrostatycznego

Dźwignia obejścia (15/1) znajduje się w tylnej prawej wnęce koła.

Odblokowanie obejścia w przypadku przekładni T3 (typ: T15, T16, T18):

1. Wyciągnąć dźwignię obejścia (15/1) i zacze- pić do góry (16).

2. Zwolnić hamulec.

⇒ Teraz można przystąpić do przemieszczania traktorka ogrodowego.

Odblokowanie obejścia w przypadku przekładni G700 (typ: T20, T23):

1. Wsunąć dźwignię obejścia (15/1) i zaczepić do góry (16).

2. Zwolnić hamulec.

⇒ Teraz można przystąpić do przemieszczania traktorka ogrodowego.

7.4 Uruchamianie i wyłączanie silnika

Uruchamianie silnika

1. Usiąść na fotelu kierowcy.
2. Całkowicie wcisnąć pedał hamulca (05/1) umieszczony po lewej stronie i zablokować go dźwignią ustalającą (05/2).

3. Upewnić się, że zespół tnący NIE jest załączony. W związku z tym sprawdzić pozycję przełącznika wychylnego (02/5, pozycja „0”).

4. Przesunąć regulator (02/2) służący do regulacji obrotów silnika do górnego oporu. W zależności od wyposażenia znajduje się tam symbol ssania. Jeżeli nie, to należy pociągnąć oddzielny przycisk ssania (02/1).

5. Włożyć kluczyk zapłonowy do stacyjki (02/4).
6. Obrócić kluczyk do pozycji „III” i przytrzymać go w niej do momentu uruchomienia silnika. Wskazówka: Aby chronić akumulator rozruchowy, próba rozruchu silnika nie powinna trwać dłużej niż ok. 5 s.
7. Następnie kluczyk należy puścić, kluczyk powraca automatycznie do pozycji „II”.
8. Przesunąć regulator (02/2) służący do regulacji obrotów silnika do pozycji roboczej. W przypadku wariantu z przyciskiem ssania przycisk należy ponownie wcisnąć (02/1).

Wyłączanie silnika

1. Wyłączyć zespół tnący (02/5).
2. Ustawić regulator (02/2) służący do regulacji obrotów silnika w pozycji obrotów jałowych.
3. Nacisnąć pedał hamulca (05/1) i zablokować go za pomocą dźwigni ustalającej (05/2).
4. Przekręcić kluczyk w stacyjce (02/4) do położenia „0”.
5. Wyciągnąć kluczyk ze stacyjki zapłonowej.

⚠ OSTRZEŻENIE! Zagrożenie ze strony gorącego silnika! Przy wyłączaniu silnika należy zwrócić uwagę, by gorące elementy silnika (jak np. tłumik) nie spowodowały zapłonu znajdujących się w pobliżu przedmiotów lub materiałów!

7.5 Jazda traktorkiem

⚠ OSTRZEŻENIE! Zagrożenie spowodowane niedostosowaniem prędkości! W szczególności na początku należy poruszać się z niskimi prędkościami, co pozwoli na przyzwyczajenie się do właściwości jezdnych i hamulcowych traktorka! Przed każdą zmianą kierunku prędkość jazdy należy zredukować na tyle, aby kierowca przez cały czas zachowywał kontrolę nad traktorkiem i aby nie miał możliwości jego przewrócenia!

Traktorek napędzany jest nożną przekładnią hydrostatyczną.

7.5.1 Przygotowanie do jazdy przy temperaturach poniżej 10°C

1. Upewnić się, że zespół tnący NIE jest załączony. W związku z tym sprawdzić przełącznik wychylny (02/5, pozycja „0”).

2. Uruchomić silnik i pozostawić włączony na ok. 30 sekund w celu uzyskania optymalnej lepkości oleju przekładniowego. Po upływie tego czasu można rozpocząć jazdę. Zespół tnący można włączyć dopiero po upływie kilku minut pracy silnika.

7.5.2 Jazda z użyciem nożnej przekładni hydrostatycznej

1. Nacisnąć pedał hamulca (05/1) i zablokować go za pomocą dźwigni ustalającej (05/2).
2. Ustawić przyrząd tnący na najwyższej wysokości cięcia (06/2).
3. Uruchomić silnik.
4. Aktywować hamulec (05/1).
5. Powoli nacisnąć pedał służący do jazdy w wybranym kierunku jazdy:

■ Do przodu: Pedal (04/2)

Do tyłu: Pedal (04/1)

1. Im mocniej wciśnięty pedał, tym traktorek szybciej jedzie w wybranym kierunku.
2. W celu zatrzymania traktorka puścić pedał i nacisnąć pedał hamulca (05/1).

IWSKAZÓWKA Zawsze przy opuszczaniu traktorka należy użyć dźwigni ustalającej przy wciśniętym pedale hamulca, dzięki czemu traktorek nie będzie miał możliwości przypadkowej zmiany swojej pozycji!

7.5.3 Jazda z użyciem tempomatu

iWSKAZÓWKA Tempomat można włączać wyłącznie podczas jazdy do przodu. Po naciśnięciu hamulca następuje automatycznie wyłączenia tempomatu.

Włączanie / wyłączanie tempomatu:

■ Obrócić dźwignię (02/3) w górę. Następuje włączenie tempomatu.

■ Obrócić dźwignię (02/3) w dół. Następuje wyłączenie tempomatu.

7.5.4 Jazda i koszenie na zboczach

⚠ OSTRZEŻENIE! Zagrożenie spowodowane błędną obsługą podczas jazdy na zboczach! Podczas jazdy na zboczach zalecane jest zachowanie szczególnej ostrożności! Praca na zboczach jest zawsze niebezpieczna. W związku z tym należy w szczególności stosować się do następujących wskazówek bezpieczeństwa! W przypadku buksowania kół lub w przypadku utknięcia traktorka przy przejeżdżaniu wzniesienia należy wyłączyć przyrząd tnący i doczepiane

oprzyrządowanie. Następnie należy opuścić zbocze poruszając się powoli do tyłu w linii prostej! Ciężar pełnego kosza na trawę zwiększa ryzyko przewrócenia się traktorka ogrodowego!

Nie wolno używać kosiarki na zboczach o nachyleniu przekraczającym 10° (18 %). Przykład: odpowiada to różnicy wysokości wynoszącej 18 cm na odcinku jednego metra.
■ Unikać gwałtownych manewrów podczas jazdy.
■ Unikać gwałtownego hamowania.
■ Utrzymywać niską prędkość.
■ Nie wolno pokonywać zboczy w poprzek.
■ Nie wolno dynamicznie przyspieszać.
■ Unikać gwałtownych ruchów kierownicą.

7.5.5 Koszenie przy pomocy traktorka ogrodowego

Aby uzyskać zadowalający efekt koszenia, należy dostosować prędkość jazdy do warunków pa-nujących na trawniku. Do koszenia należy wybierać maksymalnie 2/3 możliwej prędkości jazdy uzyskiwanej przy użyciu pedała. Maksymalna prędkość traktorka określona jest wyłącznie dla trybu jazdy bez włączonego przyrządu tnącego.

W warunkach standardowych wysokość koszenia wynosi 4 – 5 cm. Odpowiada to 2 lub 3. Zapadka regulacji wysokości (06/2). W przypadku wilgotnej lub mokrej trawy należy kosić przy wyższej wysokości koszenia.

W przypadku bardzo wysokiej trawy wskazane jest koszenie w dwóch przejściach. Przy pierwszym przejściu należy ustawić zespół tnący w maksymalnej wysokości koszenia. Przy drugim przejściu można już nastawić żądaną wysokość koszenia.

7.5.5.1 Załączanie zespołu tnącego

WSKAZÓWKA Zespół tnący wolno załączyć dopiero po rozgrzewaniu silnika przez ok. jednej minuty! Podczas załączania zespołu tnącego traktorek nie powinien stać w wysokiej trawie.

1. Uruchomić silnik.
2. Przesunąć regulator (02/2) służący do regulacji obrotów silnika do pozycji roboczej.
3. Ustawić przyrząd tnący na najwyższej wysokości cięcia (06/2).

4. Włączyć przyrząd tnący przy pomocy przełącznika wychylnego (02/5, pozycja „1”).

5. Nastawić za pomocą dźwigni nastawczej (06/2) żądaną wysokość koszenia.

6. Rozpocząć jazdę traktorkiem.

7.5.5.2 Tryb koszenia przy jeździe do tyłu

WSKAZÓWKA W przypadku naciśnięcia pedału przekładni do jazdy do tyłu następuje wyłączenie przyrządu tnącego.

1. Nacisnąć przycisk „Koszenie do tyłu” (02/6) i w ciągu 5 sekund nacisnąć pedał (04/1) jazdy do tyłu.

⚠ OSTRZEŻENIE! Ryzyko wypadku przy koszeniu do tyłu! Podczas koszenia przy jeź-dzie do tyłu należy obserwować obszar roboczy z tyłu maszyny! Koszenie przy jeździe do tyłu należy wykonywać tylko w sytuacji, gdy jest to ko-nieczne!

7.5.5.3 Wyłączanie zespołu tnącego

⚠ OSTRZEŻENIE! Zagrożenie spowodowane wybiegiem noży! Ruch wirujący/wybieg noża tnącego stwarza zagrożenie obrażeń ciętych rąk i nóg! Dlatego nie należy zbliżać dłoni i stóp do narzędzi tnących!

1. Włączyć przyrząd tnący przy pomocy przełącznika wychylnego (02/5, pozycja „0”).

Przyrząd tnący można odłączać zarówno przy stojącym traktorku, jak i podczas jazdy.

⚠ OSTRZEŻENIE! Niebezpieczeństwo odniesienia obrażeń spowodowane przez wyrzucane przedmioty! Podczas przejeżdżania przez powierzchnie żwirowe przedmioty mogą dostać się do pracującego zespołu tnącego, a następnie mogą zostać wyrzucone.

Zespół tnący należy zawsze odłączyć zanim kosiarka wjedzie na inne powierzchnie, ani- żeli trawnik.

7.5.5.4 Opróżnianie kosza na trawę

WSKAZÓWKA W przypadku całkowitego napełnienia kosza na trawę wydawany jest akustyczny sygnał. Najpóźniej w tym momencie należy kosz opróżnić.

W zależności od wariantu wyposażeniowego traktorek ogrodowy wyposażony jest w elektrycznie uruchamiany mechanizm opróżniania kosza na trawę lub ręcznie uruchamiany mechanizm opróżniania kosza na trawę z dźwignią uruchamiającą.

W przypadku wszystkich rodzajów koszy na trawę:

■ Opróżnianie kosza na trawę odbywa się z fotela kierowcy.
Jeżeli przy dołączonym przyrządzie tnącym kosz na trawę zostanie podniesiony lub wyjęty, to silnik wyłączy się.
■ Przyrządu tnącego nie można dołączyć w przypadku nieprawidłowego zamocowania kosza na trawę.

Opróżnianie elektrycznie uruchamianego kosza na trawę.

1. W celu opróżnienia nacisnąć przełącznik wychylny (07/1) po lewej stronie fotela kierowcy.
2. Aby zamknąć kosz na trawę, należy ponownie nacisnąć przełącznik wychylny.

Opróżnianie kosza na trawę za pomocą dźwigni obsługi

1. Wyciągnąć dźwignię uruchamiającą z kosza na trawę (17/a).
2. Nacisnąć dźwignię w kierunku jazdy, aby otworzyć kosz na trawę (17/b).
3. Przesunąć kosz na trawę za pomocy dźwigni do tyłu w celu jego wkleszczenia.

7.5.5.5 Mulczowanie

W celu uzyskania optymalnego efektu mulczowania trawnik powinien być regularnie koszony (ok. 1 do 2 razy w tygodniu). Należy skosić 1/3 wysokości trawy (np. przy wysokości trawy wynoszącej 6 cm skosić 2 cm). Dzięki temu pokos zostanie dobrze rozłożony na trawniku.

7.5.5.6 Interwał koszenia

Należy pamiętać, że wzrost trawy jest różny w zależności od pory roku. Na początku wiosny zaleca się wybranie krótszego interwału koszenia. Gdy z biegiem roku szybkość wzrostu trawy zmniejszy się, interwał koszenia należy zwiększyć.

Jeśli trawa nie była koszona przez dłuższy czas, należy najpierw wybrać większe ustawienie wysokości koszenia i po dwóch dniach powtórzyć koszenie z mniejszym ustawieniem wysokości.

7.5.5.7 Koszenie wysokiej trawy

Jeśli trawa rosła dłużej niż zwykle lub jest zbyt wilgotna, należy wybrać większe ustawienie wysokości koszenia. Następnie należy powtórzyć koszenie z mniejszym, zwykłym ustawieniem wysokości.

7.5.5.8 Konserwacja noży tnących

W trakcie całego sezonu koszenia należy dbać o odpowiednią ostrość noża tnącego, aby uniknąć wyrywania i rozszarpywania trawy. Oderwane krawędzie trawy brązowieją. Zmniejsza to wzrost trawy i zwiększa jej podatność na choroby.

■ Po każdym użyć sprawdzić noże tnące pod kątem naostrzenia i oznak zużycia! W razie potrzeby poszukać warsztatu naprawczego.
■ W przypadku wymiany noży używać tylko oryginalnych nożny zamiennych.

8 CZYSZCZENIE TRAKTORKA OGRODOWEGO

Traktorek ogrodowy należy regularnie czyścić, co zapewni jego prawidłowe działanie i długą żywotność.

Po każdej zakończonej pracy traktorek należy oczyścić z przyklejonych zanieczyszczeń.

Nie wolno używać urządzeń wysokociśnieniowych do czyszczenia kosiarki. Strumień wody z myjki wysokociśnieniowej lub węża ogrodowego może doprowadzić do uszkodzenia instalacji elektrycznej lub łożysk.

W szczególności przed kontaktem z woda należy chronić silnik, przekładnię i rolki zwrotne oraz całą instalację elektryczną.

⚠ OSTRZEŻENIE! Zagrożenia podczas

czyszczenia! Zasady obowiązujące w przypadku wszystkich prac czyszczących:

■ Wyłączyć silnik i wyjąć kluczyk ze stacyjki zapłonowej.
Odlączyć wtyczkę/wtyczki przewodów zapłonowych świecy.
Zdemontowane w celu czyszczenia zabezpieczenia należy po zakończeniu czyszczenia ponownie zamontować.
NIEBEZPIECZEŃSTWO POPARZENIA: Traktorek ogrodowy należy czyścić dopiero po jego schłodzeniu. Silnik, przekładnia i tłumik nagrzewają się bardzo podczas pracy!
NIEBEZPIECZEŃSTWO OBRAŻEŃ CIE-TYCH: Podczas prac przy narzędziach tnących należy uważać na ostre noże. W przypadku wieloosrzowych narzędzi koszących ruch jednego z narzędzi może prowadzić do uruchomienia innych narzędzi!

8.1 Czyszczenie kosza na trawę

W tym celu zdjąć kosz na trawę oraz przemyć w środku i na zewnątrz za pomocą węża do wody. Zaschnięte osady zanieczyszczeń należy ostrożnie usuwać, np. za pomocą szczotki. Zwłaszcza w przypadku koszy na trawę z workiem tkaninowym należy uważać, by nie uszkodzić tkaniny.

WSKAZÓWKA Opróżnić kosz na trawę przed czyszczeniem w opisany sposób. Napełniony kosz na trawę jest za ciężki, aby mógł zostać bezpiecznie zdemontowany.

Demontaż kosza na trawę

1. Wyłączyć silnik.
2. Unieść lekko kosz na trawę do góry.
3. Zdjąć kosz na trawę od góry.

Zdejmowanie elektrycznie uruchamianego kosza na trawę

1. Wyłączyć silnik.
2. Sprawdzić, czy elektrycznie uruchamiany kosz na trawę jest zamknięty.
3. Unieść kosz na trawę do góry (ok. 30°).
4. Zdjąć kosz na trawę od góry.

8.2 Czyszczenie korpusu, silnika i przekładni

UWAGA! Uszkodzenie instalacji elektrycznej przez wnikającą wodę! Podczas czyszczenia traktorka wodą należy uważać na to, aby do instalacji elektrycznej nie dostawała się woda!

Do czyszczenia silnika i wszystkich punktów łożyskowania (koła, przekładnia, łożyskowanie noży) nie wolno używać wody ani też myjki wysokociśnieniowej.

Wnikająca do układu zapłonowego, gaźnika i filtra powietrza woda może być przyczyną usterek. Woda w punktach łożyskowania może prowadzić do utraty smarowania, a tym samym do zniszczenia łożysk.

Do usuwania zanieczyszczenia i resztek trawy należy używać szmatki, zmiotki, pędzla z długim trzonkiem lub podobnych narzędzi.

8.3 Czyszczenie kanału wyrzutowego (18)

Regularne czyszczenie gwarantuje bezproblemową regulację wysokości koszenia.

Kanał wyrzutnika zbudowany jest z dwóch wsuniętych do siebie części. Dolna część zamocowana jest na stale w obudowie kosiarki. Górną część można wyjmować w celu przeprowadzenia czyszczenia.

1. Zdemontować kosz na trawę!

2. Wykręcić śruby (18/1) po lewej i prawej stronie kanału wyrzutowego (18/2).

3. Wyjąć kanał wyrzutnika przez tylną ściankę wypychając go do tyłu.

4. Dokładnie oczyścić górny i dolny kanał wy- rzutnika.
5. Włożyć kanał wyrzutnika do tylnej ścianki. Przy tym należy uważać na to, aby górna i dolna część równo schodziły się.
6. Przykręcić kanał dwoma śrubami mocującymi.
7. Zamontować kosz na trawę.

9 UTRZYMANIE W RUCHU

⚠ OSTRZEŻENIE! Zagrożenia podczas prac związanych z utrzymaniem w ruchu! Zasady w przypadku wszystkich prac związanych z utrzymaniem w ruchu:

■ Wyłączyć silnik i wyjąć kluczyk ze stacyjki zapłonowej.
Odlączyć wtyczkę/wtyczki przewodów zapłonowych świecy.
Zdemontowane przed pracami związanymi z utrzymaniem w ruchu zabezpieczenia należy ponownie zamontować po zakończeniu prac.
NIEBEZPIECZEŃSTWO POPARZENIA: Prace przy traktorku należy wykonywać dopiero po jego schłodzeniu. Silnik, przekładnia i tłumik nagrzewają się bardzo podczas pracy!
NIEBEZPIECZEŃSTWO OBRAŻEŃ CIĘ-TYCH: Podczas prac przy narzędziach tnących należy uważać na ostre noże. W przy-

padku wielostrzowych narzędzi koszących ruch jednego z narzędzi może prowadzić do uruchomienia innych narzędzi.

W przypadku wymiany części wolno stosować wyłącznie oryginalne części zamienne.
W razie wątpliwości należy zawsze kontaktować się z wyspecjalizowanym punktem serwisowym lub producentem.

9.1 Plan konserwacji

Następujące prace mogą być przeprowadzane samodzielnie przez użytkownika. Wszystkie pozostałe prace konserwacyjne, serwisowe i związane z utrzymaniem w ruchu należy przeprowadzać w autoryzowanym warsztacie serwisowym.

WSKAZÓWKA Przy dużym obciążeniu i wysokich temperaturach interwały serwisowe mogą ulec skróceniu.

Dodatkowo należy stosować się do zaleceń dotyczących zalecanych corocznych prac smarowniczych wg planu smarowania.

)* patrz instrukcja obsługi producenta silnika

Czynność Przed	każdym użyciem	Po kaź-dym uży-ciu	Po pierw-szych 5 godzi-nach	Co 25 ro-boczogo-dzin	Co 50 ro-boczogo-dzin	Przed kaźdym złoże-niem na magazyn
Kontrola poziomu oleju w sil-niku*)	X
Wymiana oleju silnikowego*)			X			X
Czyszczenie filtra powietrza*)				X
Wymiana filtra powietrza*)					X
Kontrola świecy zapłonowej*)					X
Kontrola hamulca (próbne hamowanie na prostym od-cinku)	X
Kontrola ciśnienia w oponach X
Kontrola noży tnących X
Kontrola mocowania elementów	X					X
Kontrola paska klinowego (kontrola wzrokowa)				X
Czyszczenie traktorka ogro-dowego		X
Czyszczenie kratki wlotu po-wietrza w silniku'	X
Czyszczenie przekładni z resztek trawy i pokosu		X		X

9.2 Plan smarowania

Aby zapewnić lekkość poruszania się ruchomych części, zalecamy smarowanie raz w roku poniż-szych punktów.

Przed przystąpieniem do smarowania lub spryskania smarem oczyścić szmatką wszystkie przeznaczone do smarowania punkty. Ze względu na ryzyko korozji nie wolno używać wody.

Punkty smarowania:

Gniazdo smarowe na wahaczu osi po prawej i lewej stronie (21) nasmarować smarem wie-lozadaniowym.
Spryskać olejem w aerozolu łożyskowanie osi przedniej na ramie (21/1).
Segment zębatkowy i zębnik w przekładni kierowniczej (22) nasmarować smarem wie-lozadaniowym.
- Łożyska rolkowe i piastę w przedniej i tylnej osi (23 / 20) nasmarować smarem wielozadaniowym.

HWSKAZÓWKA Przed smarowaniem osi i łożysk należy zdemontować przednie i tylne koła.

Punkty obrotowe i łożyskowane: Smarowanie wszystkich ruchomych punktów obrotowych i łożyskowanych.

9.3 Wymiana kół

Wymiany kół można dokonywać tylko na poziomym i stabilnym podłożu.

1. Ustawić traktorek ogrodowy w odpowiednim miejscu, wyłączyć silnik i wyjąć kluczyk ze stacyjki zapłonowej.

2. Do końca wcisnąć pedał hamulca (05/1) i zablokować go za pomocą dźwigni ustalającej (05/2).

3. Zabezpieczyć traktorek przed przemieszczeniem, podkładając odpowiednie kliny. Kliny należy podładać po niepodnoszonej stronie.

4. Traktorek ogrodowy należy podnosić odpowiednim narzędziem do podnoszenia (np. nożycowym podnośnikiem samochodowym) umieszczonym po stronie, po której ma być wymieniane koło. Traktorek należy podnieść na tyle, aby wymieniane koło mogło się swobodnie obracać.

Uwaga! Niebezpieczeństwo uszkodzenia urządzenia.

Podczas podnoszenia należy uważać na to, aby nie wygiąć żadnych elementów traktorka. Podnośnik należy podkładać wyłącznie pod stabilne elementy metalowe.

1. Zabezpieczyć traktorek na wybranym elemencie nośnym podwozia przy pomocy stabilnej podkładki (np. kantówki) w taki sposób, aby w przypadku zsunięcia lub przewrócenia podnośnika nie było możliwości opadnięcia traktorka w dół.

2. Zdjąć kołpak ochronny (19/1).

3. Wyjąć podkładkę zabezpieczającą za pomocą śrubokręta (19/2). Odłożyć podkładkę zabezpieczającą w miejsce, w którym nie zgubi się.

4. Zdjąć podkładkę (19/3).

5. Zdjąć koło z osi.

Wskazówka: Przy zdejmowaniu tylnych kół z osi należy uważać na to, aby nie zgubić wpustów!

1. Przed ponownym zamontowaniem koła oczyścić oś i otwór w kole i nasmarować je smarem wielozadaniowym.
2. Nałożyć koło na oś. Wskazówka: Podczas osadzania tylnych kół rowki wpustu pasowanego i tylnego koła muszą być wzajemnie ustawione w taki sposób, aby można było łatwo wsunąć wpust.
3. Nałożyć na oś podkładkę.
4. Wcisnąć podkładkę zabezpieczającą do rowka na osi. W przypadku ewentualnego korzystania ze szczypiec należy uważać na to, aby nie uszkodzić nimi osi.
5. Nałożyć na oś kołpak ochronny.
6. Zabrać podkładkę zabezpieczającą traktorek przed opadnięciem w dół i ostrożnie opuścić traktorek na ziemię przy pomocy podnośnika.

9.4 Akumulator rozruchowy

W zakresie dostawy traktorka ogrodowego nie ma prostownika służącego do ładowania akumulatora rozruchowego.

Dokładne oznaczenie akumulatora: patrz skrzynka na akumulator. Akumulator rozruchowy znajduje się pod pokrywą silnika.

Akumulator rozruchowy jest już fabrycznie naładowany.

Zasady bezpieczeństwa

⚠ OSTRZEŻENIE! Zagrożenie w wyniku nie- prawidłowego obchodzenia się z akumulato- rem rozruchowym! W celu uniknięcia zagrożeń wynikających z nieprawidłowego obchodzenia się z akumulatorem należy stosować się do poniż- szych punktów!

Akumulatora rozruchowego nie wolno przechowywać i podgrzewać w bezpośrednim sąsiedztwie źródeł otwartego ognia. Nie wolno go również klaść na elementach grzejnych. Ryzyko wybuchu.
Akumulator rozruchowy należy przechowywać zimą w chłodnym i suchym pomieszczeniu (10 – 15°C). W trakcie jego przechowywania należy unikać temperatur poniżej temperatury zamarzania.
Należy unikać przechowywania akumulatora rozruchowego przez dłuższy czas w nienaładowanym stanie. Jeżeli akumulator rozruchowy nie był używany przez dłuższy czas, należy go naładować odpowiednim prostownikiem.

Należy uważać na to, aby nie zniszczyć akumulatora rozruchowego. Elektrolit (kwas siarkowy) powoduje oparzenia na skórze i odzieży – natychmiast przemyć dużą ilością wody.
Akumulator rozruchowy należy utrzymywać w czystym stanie. Do przecierania używać wyłącznie suchej szmatki. Nie stosować wody, benzyny, rozcieńczalnika lub podobnych środków!
Zaciski przyłączeniowe należy utrzymywać w czystym stanie i smarować je specjalnym smarem do zacisków.
Zacisków przyłączeniowych nie wolno zwierać.

Ładowanie akumulatora rozruchowego

Ładowanie akumulatora jest konieczne:

■ Przed złożeniem na magazyn przed zimową przerwą w pracy.
■ W przypadku dłuższej przerwy w pracy urządzenia (ponad 3 miesiące).

⚠ OSTRZEŻENIE! Zagrożenie w wyniku nie-prawidłowego ładowania akumulatora! Prąd ładujący prostownika nie może przekraczać wartości 5 A, a napięcie ładujące powinno wynosić maks.

14,4 V. Przy wyższym napięciu ładującym należy liczyć się z ryzykiem wybuchu akumulatora rozruchowego! Przed pracami przy akumulatorze należy zawsze wyciągnąć kluczyk ze stacyjki zapłonowej.

Zalecamy ładowanie tego bezobsługowego i gazoszczelnego akumulatora przy pomocy specjalnie przeznaczonego do tego celu prostownika (do kupienia w specjalistycznych sklepach).

Przed ładowaniem akumulatora należy zapoznać się z instrukcją obsługi producenta prostownika.

⚠ OSTROŻNIE! Ryzyko zwarcia! Aby unik- nąć zwarcia, należy zawsze w pierwszej kolejno- ści odłączać od akumulatora kabel minusowy (-). Należy go również podłączać na końcu! Przed pracami przy akumulatorze należy zawsze wycią- gać kluczyk ze stacyjki zapłonowej!

1. Wyciągnąć kluczyk ze stacyjki zapłonowej (02/4).
2. Otworzyć pokrywę silnika.
3. Połączyć klemy prostownika z zaciskami przyłączeniowymi akumulatora.

WSKAZÓWKA Pamiętać o prawidłowym podłączaniu biegunów:

■ Czerwona klema = biegun dodatni (+)
Czarna klema = biegun minusowy (-)

1. Podłączyć prostownik do zasilania sieciowego i włączyć go.

9.5 Demontaż przyrządu tnącego

Przyrząd mocujący należy zdemontować, aby móc korzystać z traktorka przy pracach zimowych oraz w przypadku wymiany paska klinowego.

1. Skręcić kierownicę do oporu w lewo (32).
2. Zdemontować kosz na trawę (33).
3. Zdemontować kanał wyrzutnika (18).
4. Wykręcić śrubę z łbem cylindrycznym (34) uchwytu szybu o 5 - 6 obrotów.
5. Opuścić przyrząd tnący do najniższego ustawienia (35).
6. Zdjąć sprężynę naciągową na przyrządzie tnącym (36).
7. Obrócić przyrząd tnący całkowicie do góry (37).
8. Zdjąć kanał na pasek klinowy (38).
9. Zdjąć pasek klinowy z paska klinowego silnika (39).
10. Opuścić ponownie przyrząd tnący do najniższego ustawienia (40).
11. Zdemontować 4 trzpienie zabezpieczające na pałąkach mocujących przyrządu tnącego (41).
12. Zdjąć pałąki mocujące przez sworznie (41).

9.6 Wymiana paska klinowego

1. Odkręcić 6 nakrętek zabezpieczających (24).
2. Zdjąć kanał na pasek klinowy (25).
3. Zdjąć prawą pokrywę przyrządu tnącego i zdemontować ją (26).
4. Zdjąć lewą pokrywę przyrządu tnącego i zdemontować ją (27).
5. Śrubę na rolce napinającej odkręcić na tyle, aby można było zdjąć pasek klinowy (28).
6. Wyjąć pasek klinowy.

HWSKAZÓWKA Prowadzenie i położenie paska klinowego zależą od danego typu urządzenia. Należy stosować się do naklejki ze wskazówkami umieszczonej na przyrządzie tnącym.

Zakładanie nowego paska klinowego

1. Nałożyć pasek klinowy wokół lekko poluzowanej rolki napinającej i ponownie przykręcić rolkę (30 / 31).
2. Założyć pasek klinowy zgodnie z kolejnością wokół rolek i zwrócić uwagę na prowadzenie i położenia paska klinowego.

10 TRANSPORT

Podczas transportu traktorka ogrodowego przy użyciu sprzętu transportowego (np. przyczepa samochodu ciężarowego) pod przyrząd tnący należy podłożyć odpowiedni element odciążający zawieszenie przyrządu tnącego.

Podczas transportu należy zwracać uwagę na wystarczający udźwig środka transportu i odpowiednie zabezpieczenie traktorka.

11 PRZECHOWYWANIE

Traktorek ogrodowy należy przechowywać w miejscu zabezpieczonym przed warunkami pogodowymi, w szczególności przed wilgocią, deszczem i dłuższym bezpośrednim promieniowaniem słonecznym.

W żadnym wypadku nie wolno przechowywać traktora z napełnionym paliwem zbiornikiem we- wnątrz budynku, w którym opary paliwa mogłyby mieć kontakt z otwartym źródłem ognia lub iskra- mi. Traktorek należy przechowywać wyłącznie w pomieszczeniach przeznaczonych do parkowania pojazdów silnikowych.

W przypadku dłuższych okresów magazynowania, np. na okres zimy, unikać w miarę możliwości pozostawiania traktorka ogrodowego z pełnym zbiornikiem paliwa. Może dojść do ulatniania się paliwa.

Przed długookresową przerwą w eksploatacji należy spuścić paliwo ze zbiornika i gaźnika, aby zapobiec odkładaniu się osadów, a tym samym problemom z uruchomieniem silnika. Więcej informacji na ten temat można uzyskać wyspecjalizowany punkcie serwisowym.

12 POMOC W PRZYPADKU USTEREK

⚠ OSTROŻNIE! Niebezpieczeństwo skaleczenia. Poruszające się części urządzenia o ostrych krawędziach mogą spowodować obrażenia.

Podczas wykonywania prac związanych z konserwacją, pielęgnacją i czyszczeniem należy zawsze nosić rękawice ochronne!

WSKAZÓWKA W przypadku zakłóceń, które nie zostały wymienione w tej tabeli, lub takich, których nie można usunąć we własnym zakresie, należy skontaktować się z naszym działem obsługi klienta.

Usterka Przyczyna Usuwanie
Silnik nie uruchamia się.	Brak paliwa. Napelnić zbiornik; sprawdzić odpowietrzenie zbiornika; sprawdzić filtr paliwa.
	Niewłaściwe, zanieczyszczone lub stare paliwo w zbiorniku.	Należy zawsze używać świeżego paliwa z czystych zbiorników; oczyścić gaźnik (warsztat obsługowo-naprawczy).
	Zanieczyszczony filtr powietrza. Przeczyścić filtr powietrza (patrz instrukcja obsługi producenta silnika).
	Brak iskry zapłonowej. Przeczyścić świece zapłonową, w razie potrzeby zamontować nową świece, sprawdzić kable zapłonowe, sprawdzić układ zapłonu (warsztat obsługowo-naprawczy).
	W wyniku kilkukrotnych prób rozruchu za dużo paliwa w komorze spalania silnika.	Wykręcić i osuszyć świece zapłonową.
Nie działa rozrusznik.	Rozładowany akumulator rozru-chowy.	Naładować akumulator.
	Nie działa wyłącznik bezpieczeństwa przy fotelu kierowcy.	Zająć prawidłową pozycję na fotelu kie-rowcy; uszkodzony wyłącznik.
	Nie działa wyłącznik bezpieczeństwa w pedale hamulca.	Wcisnąć do oporu pedał hamulca.
	Załączony zespół tnący. Wyłączyć	zespół tnący.
	Bezpiecznik na kablu (+) akumu-latora rozruchowego.	Sprawdzić bezpiecznik, w razie potrze-by wymienić.
Spadająca moc silni-ka.	Za wysoka lub zbyt wilgotna tra-wa.	Skorygować wysokość koszenia; za-pewnić wolną przestrzeń do pracy ze-społu tnącego cofając trochę kosiarkę.
	Zapchany kanał wyrzutowy/ze-spól tnący.	Wyłączyć silnik i wyjąć kluczyk ze sta-cyjki zapłonowej!Oczyścić kanał wyrzutowy/zespół tnący.
	Zanieczyszczony filtr powietrza.	Przeczyścić filtr powietrza (patrz instrukcja obsługi producenta silnika).
	Nieprawidłowe ustawienie gaźni-ka.	Zlecić sprawdzenie ustawienia (warsztat obsługowo-naprawczy).
	Mocno zużyty nóż. Wymienić nóż	(warsztat obsługowo-na-prawczy).
	Za duża prędkość jazdy. Zmniejszyć prędkość jazdy.
Kosiarka mocno wi-bruje.	Zespół tnący jest uszkodzony. Sprawdzić zespół tnący (warsztat obsługowo-naprawczy).
Traktorek ogrodowy nie rusza.	W przypadku napędu hydrosta-tycznego: brak napędu jazdy.	Przestawić dźwignię obejścia do położenia pracy (patrz Rozdział 7.3 "Prze-mieszczanie traktorka ogrodowego (15, 16)", strona 203).
Usterka Przyczyna Usuwanie
Nierówne koszenie. Zużyte lub nieostre noże. Wymienić lub naostrzyć noże. Wyważzyć naostrzone noże (warsztat obsługowo-naprawczy)!
	Nieprawidłowa wysokość kosze-nia.	Skorygować wysokość koszenia.
	Za niskie obroty silnika. Ustawić maksymalne obroty silnika.
	Za duża prędkość jazdy. Zredukować prędkość jazdy.
	Różne ciśnienie w oponach. Napompować do uzyskania prawidłowej wartości ciśnienia powietrza. Odczytać na oponie prawidłowe wartości ciśnienia powietrza.
Kosz na trawę nie na-pełnia się.	Za nisko ustawiona wysokość koszenia.	Skorygować wysokość koszenia.
	Trawa jest wilgotna – jest za ciężka do przenoszenia za po-mocą strumienia powietrza.	Przesunąć operację koszenia, dopóki powierzchnia trawnika nie wyschnie.
	Mocno zużyty noż. Wymienić noże. (punkt serwisowy)
	Za wysoka trawa. 2-krotnie skosić trawę:■ 1. przejście: maks. wysokość kosze-nia■ 2. przejście: żądana wysokość ko-szenia.
	Zatkany worek z tkaniny – brak przepływu powietrza.	Oczyścić worek z tkaniny.
	Zanieczyszczony kanał wyrzuto-wy/zespół tnący.	Oczyścić kanał wyrzutowy/zespół tnący.
Nie działa wskaźnik napełnienia.	Resztki z koszenia na dźwigni wskaźnika napełnienia.	Usunąć resztki z koszenia z dźwigni wskaźnika napełnienia. Następnie sprawdzić swobodę ruchu.
Napęd trakcyjny, ha-mulec, sprzęgło i ze-spół tnący.		Wszelkie prace serwisowe w zakresie powyższych podzespołów należy wyko-nywać wyłącznie w autoryzowanym punkcie serwisowym!

12.1 Wyświetlanie usterek na wyświetlaczu i ich usuwanie

Wyświe-tlana in-formacja	Błąd Opis usterki	Usunięcie usterki
Err 01 Wyłącznik fotela Elektronika rozpoznaje nie-prawidłowy stan wyłączni-ka fotela.			1. Wyłączyć i włączyć zapłon (pozycja 2)**.2. Kilka razy dociążyć i odciążyć fotel.■ Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,■ w przeciwnym wypadku skontakto-wać się z serwisem.
Err 02 Wyłącznik ha-mulca		Elektronika rozpoznaje nie-prawidłowy stan wyłączni-ka hamulca.	1. Wyłączyć i włączyć zapłon (pozycja 2)**.2. Kilka razy nacisnąć pedał hamulca.■ Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,■ w przeciwnym wypadku skontakto-wać się z serwisem.
Err 03 Wyłącznik przy-rządu tnącego		Elektronika rozpoznaje nie-prawidłowy stan wyłączni-ka przyrządu tnącego.	1. Wyłączyć i włączyć zapłon (pozycja 2)**.2. Kilka razy nacisnąć wyłącznik przy-rządu tnącego.■ Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,■ w przeciwnym wypadku skontakto-wać się z serwisem.
Err 04 Wyłącznik ko-sza na trawę		Elektronika rozpoznaje nie-prawidłowy stan wyłączni-ka kosza na trawę.	1. Wyłączyć i włączyć zapłon (pozycja 2)**.2. Kilka razy otworzyć i zamknąć kosz.■ Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,■ w przeciwnym wypadku skontakto-wać się z serwisem.
Err 05 Wyłącznik prze-kładni		Elektronika rozpoznaje nie-prawidłowy stan wyłączni-ka przekładni.	1. Wyłączyć i włączyć zapłon (pozycja 2)**.2. Kilka razy nacisnąć pedał jazdy do tyłu.■ Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,■ w przeciwnym wypadku skontakto-wać się z serwisem.
Wyświe-tlana in-formacja		Błąd Opis usterki Usunięcie usterki
Err 06 Wyłącznik sty-kowy kanału wyrzutnika		Elektronika rozpoznaje nie-prawidłowy stan wyłączni-ka kanału wyrzutnika.	1. Wyłączyć i włączyć zapłon (pozycja 2)**.2. Wymontować kanał wyrzutnika i po-nownie go zamontować.Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,w przeciwnym wypadku skontakto-wać się z serwisem.
Err 07 Wyłącznik sty-kowy przyrządu tnącego		Elektronika rozpoznaje nie-prawidłowy stan wyjścia przyrządu tnącego.	1. Wyłączyć i włączyć zapłon (pozycja 1).Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,w przeciwnym wypadku skontakto-wać się z serwisem.
Err 08 Przekaźnik roz-ruchowy		Elektronika rozpoznaje nie-prawidłowy stan wyjścia przekaźnika rozruchowego.	1. Wyłączyć i włączyć zapłon (pozycja 1).Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,w przeciwnym wypadku skontakto-wać się z serwisem.
Err 09 Zawór magne-tyczny		Elektronika silnika rozpo-znaje nieprawidłowy stan wyjścia zaworu magnetycz-nego silnika.	1. Wyłączyć i włączyć zapłon (pozycja 1).Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,w przeciwnym wypadku skontakto-wać się z serwisem.
Err 10 Cewka zapłono-wa		Elektronika rozpoznaje nie-prawidłowy stan wyjścia cewki zapłonowej.	1. Wyłączyć i włączyć zapłon (pozycja 1).Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,w przeciwnym wypadku skontakto-wać się z serwisem.
Err 11 Wewnętrzne na-pięcie zasilające		Elektronika rozpoznaje nie-prawidłowy stan wewnętrz-nego wyjścia napięcia zasi-lającego.	1. Wyłączyć i włączyć zapłon (pozycja 1).Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,w przeciwnym wypadku skontakto-wać się z serwisem.
Err 12 Kontrola we-wnętrznego na-pięcia zasilają-cego		Elektronika rozpoznaje nie-prawidłowy stan wewnętrz-nej kontroli napięcia zasila-jącego.	1. Wyłączyć i włączyć zapłon (pozycja 1).Autodiagnoza, ewentualnie automa-tyczne wykasowanie usterki*,w przeciwnym wypadku skontakto-wać się z serwisem.

Wyświe- tlana in- formacja Błąd Opis usterki Usunięcie usterki

* : Wyświetlacz gaśnie przy tym na ok. 4 sekundy.

**: Wykasowanie usterki poprzez naciśnięcie przycisku R (03/13).

13 GWARANCJA

Ewentualne wady materiałowe lub produkcyjne w urządzeniu usuwamy przed upływem ustawowego okresu przedawnienia roszczeń z tytułu rękojmi za wady fizyczne, dokonując wedle naszego uznania naprawy lub wymiany produktu. Okres przedawnienia ustalany jest zgodnie z prawem obowiązującym w kraju, w którym produkt został zakupiony.

Gwarancja obowiązuje tylko w przypadku:

■ zastosowania się do treści niniejszej instrukcji obsługi

■ prawidłowego postępowania,

■ stosowania oryginalnych części zamiennych.

Gwarancja wygasa w przypadku:

■ samodzielnych prób naprawy,

■ samodzielnych zmian technicznych,

■ zastosowania niezgodnie z przeznaczeniem.

Gwarancja nie obejmuje:

uszkodzeń lakieru spowodowanych zwykłym zużyciem

- części zużywalnych, oznaczonych na wykazie części zamiennych ramką. xxxxxx (x).

■ silników spalinowych (w tym przypadku obowiązują oddzielne warunki gwarancji ustalone przez producenta)

Okres gwarancji rozpoczyna się od momentu nabycia przez pierwszego użytkownika końcowego. Decydujące znaczenie ma tutaj data dokumentu zakupu. Należy zwrócić się do dystrybutora lub najbliższego autoryzowanego punktu serwisowego, przedkładając niniejszą deklarację gwarancyjną oraz dowód zakupu. Niniejsza deklaracja nie narusza ustawowych roszczeń nabywcy w stosunku do sprzedawcy z tytułu wad.

PŘEKLAD ORIGINÁLNÍHO NÁVODU K POUŽITÍ

Obsah

Pripojenie žacieho mechanizmu

Laadimine on vajalik:

03/10 jei bake dar likę tik mażdaug 1,5 litro degalu.
