VDJ25 - Mikser Vonyx - Bezpłatna instrukcja obsługi

Typ produktu	Mikser
Marka	Vonyx
Model	VDJ25
Zasilanie	220-240 VAC / 50 Hz, bezpiecznik 10-16 A
Wymiary (szacunkowe)	Około 220 x 220 x 100 mm
Waga (szacunkowa)	Około 2 kg
Liczba kanałów	2 kanały z suwakami i crossfaderem
Wejścia audio	2 x Line (RCA), 1 x Phono (RCA), 1 x Mikrofon (6,35 mm)
Wyjścia audio	Master (RCA), Głośniki (zaciski), Słuchawki (6,35 mm)
Łączność Bluetooth	Tak, zasięg około 10 metrów bez przeszkód
Odtwarzacz USB/SD	Tak, odtwarzanie plików MP3 z pendrive'a lub karty SD
Główne funkcje	Crossfader, talkover, echo/delay, cue, regulacja wzmocnienia
Sterowanie	Wzmocnienie kanału, głośność master, suwaki, crossfader, poziom mikrofonu, poziom słuchawek, poziom echo
Wyświetlacz	Wskaźnik VU LED i ekran dla trybu/mediów
Temperatura pracy	5°C do 35°C, w pomieszczeniu
Czyszczenie	Tylko sucha ściereczka, żadnych środków chemicznych
Bezpieczeństwo	Nie otwierać obudowy, unikać wilgoci i źródeł ciepła, odłączać podczas burzy
Części zamienne i naprawy	Używać oryginalnych części, naprawa wyłącznie przez wykwalifikowanego technika
Informacje ogólne	Gwarancja traci ważność w przypadku modyfikacji lub niewłaściwego użytkowania

Często zadawane pytania - VDJ25 Vonyx

Jak podłączyć mikrofon do miksera VDJ25?

Podłącz mikrofon do gniazda MIC znajdującego się na przednim panelu (jack 6,35 mm). Następnie ustaw poziom za pomocą pokrętła MIC LEVEL i włącz funkcję TALKOVER, jeśli chcesz zmniejszyć głośność kanałów muzycznych podczas mówienia.

Jak połączyć smartfon przez Bluetooth?

Naciśnij przycisk MODE aż do wybrania trybu BT. Na smartfonie włącz Bluetooth i wyszukaj urządzenie o nazwie 'VONYX'. Wybierz je, a jeśli zostanie poproszony o hasło, wpisz '0000'. Zasięg wynosi około 10 metrów bez przeszkód.

Co zrobić, jeśli z urządzenia nie wydobywa się żaden dźwięk?

Sprawdź, czy urządzenie jest włączone (przełącznik POWER z tyłu). Upewnij się, że głośność MASTER i suwaki kanałów nie są ustawione na minimum. Sprawdź połączenia kabli (wejścia i wyjścia) oraz czy źródło audio (USB, SD, BT, line) jest prawidłowo wybrane i odtwarzane.

Jak odtwarzać pliki audio z pendrive'a?

Włóż pendrive do portu USB na przednim panelu. Użyj przycisku MODE, aby przejść w tryb USB. Użyj przycisków POPRZEDNI i NASTĘPNY, aby nawigować między utworami. Odtwarzanie rozpoczyna się automatycznie lub po naciśnięciu przycisku PLAY/PAUSE.

Jak używać funkcji Talkover?

Funkcja TALKOVER obniża głośność kanałów wejściowych (muzyka), gdy mówisz do mikrofonu. Włącz ją, naciskając przycisk TALKOVER na przednim panelu. Dostosuj poziom mikrofonu za pomocą MIC LEVEL.

Jak ustawić efekt echo?

Użyj pokrętła ECHO LEVEL do regulacji głośności efektu echo, a pokrętła ECHO DELAY do ustawienia opóźnienia między powtórzeniami. Te elementy sterujące znajdują się na przednim panelu, obok regulacji słuchawek.

Czy mogę używać miksera VDJ25 na zewnątrz?

Nie, urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach. Nie należy go wystawiać na deszcz, wilgoć lub ekstremalne temperatury (dozwolony zakres: 5°C do 35°C).

Jak czyścić mikser?

Użyj suchej ściereczki do czyszczenia urządzenia. Nigdy nie używaj środków chemicznych, aerozoli ani płynów, ponieważ mogą uszkodzić powłokę i spowodować awarie.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony do działającego gniazdka 220-240 V / 50 Hz. Sprawdź stan bezpiecznika (10-16 A) i w razie potrzeby wymień na identyczny. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym technikiem.

Jak używać funkcji CUE, aby odsłuchać kanał przez słuchawki?

Naciśnij przycisk CUE odpowiadający kanałowi, który chcesz odsłuchać (CH1 lub CH2). Podłącz słuchawki do gniazda PHONES (6,35 mm) i ustaw głośność za pomocą pokrętła PHONES LEVEL. Sygnał wybranego kanału będzie słyszalny w słuchawkach, niezależnie od mastera.

INSTRUKCJA OBSŁUGI VDJ25 Vonyx

Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zastaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem.
• Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.
• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie

• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Urządzenie posiada wbudowany akumulator kwasowo- ołowiowy. Pamiętaj, aby wykonać cykl rozładowania/naładowania co 3 miesiące, jeśli nie zamierzasz go używać przez dłuższy czas. W innym przypadku akumulator może ulec uszkodzeniu.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikolwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu. Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

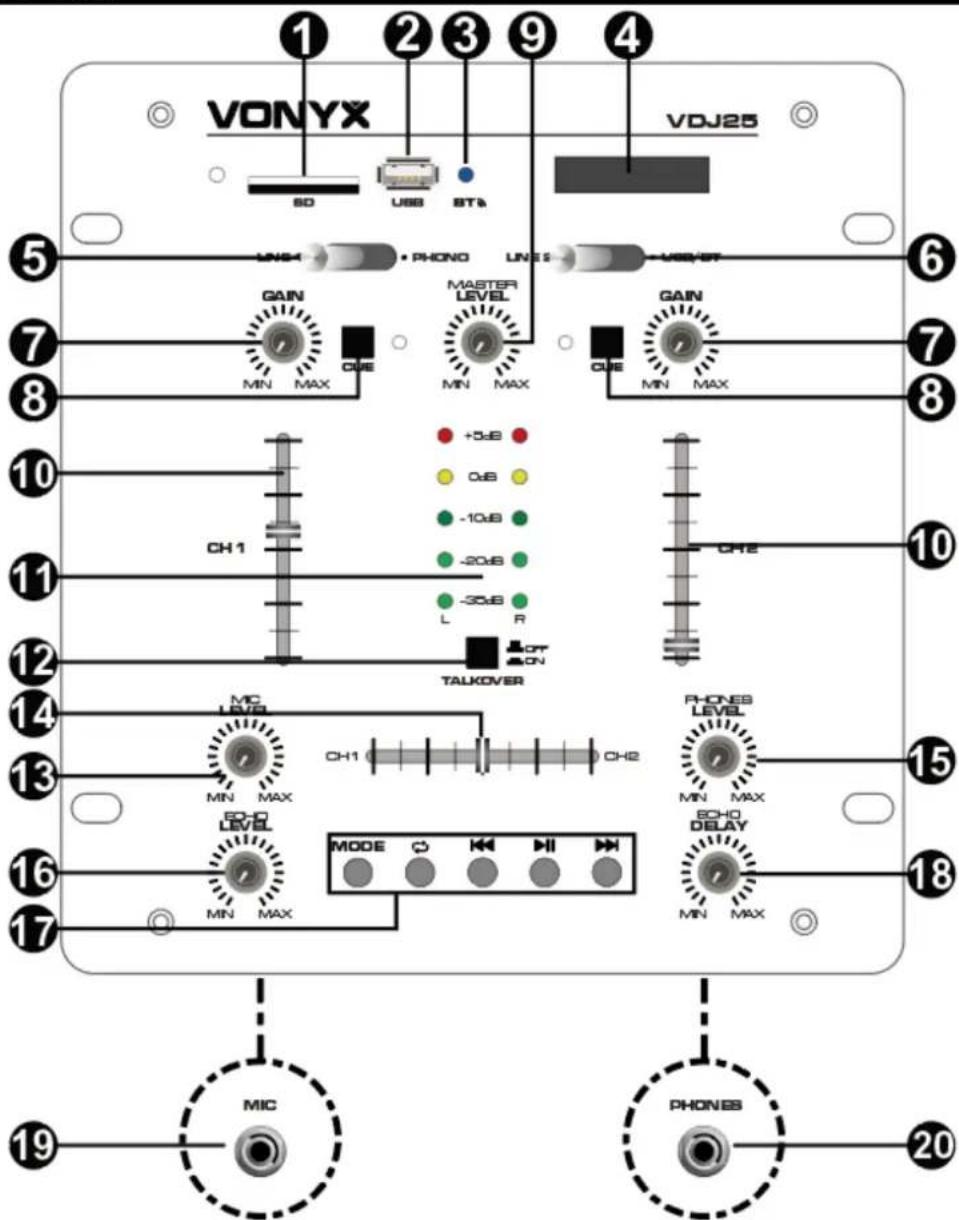

PANEL PRZEDNI

1. GNIAZDO KART PAMIĘCI SD: Służy do wkładania karty SD.

2. GNIAZDO USB: Możesz odtwarzać pliki dźwiękowe, podłączając urządzenie USB.

3. ŚWIATŁO LEDA BT: Gdy tryb BT jest włączony, ta dioda LED zaświeci się.

4. WYŚWIETLACZ: Wyświetlacz pokazuje wiele informacji, na przykład aktualny TRYB, czas, który upłynął itd.

5. SELEKTOR INPUT: Istnieją 2 różne pozycje wejściowe: line 4 i PHONO

6. SELEKTOR INPUT: Istnieją 2 różne pozycje wejściowe: line 2 i USB/BT.

7. KONTROLA GAIN: Regulowany przedwzmacniacz poziomu wejściowego odpowiedniego kanału.

8. CUE: Umożliwia monitorowanie muzyki przez słuchawki dla wybranego kanału.

9. RÉGLAGE VOLUME MASTER: Réglage du volume général entre niveau minimal et niveau maximal.

10. SUWAKI 1 I 2 KANAŁU: Dodaje głośność 1 i 2 kanału.

11. VU-METER (OUTPUT): Bieżąca obsługa systemu jest pokazana na 5-cyfrowym wykresie słupkowym LED.

12. FUNKCJA TALKOVER: Ta funkcja pozwala obniżyć poziom głośności kanałów wejściowych podczas mówienia przez mikrofon.

13. STEROWANIE POZIOMEM MIKROFONU: Dostosuj głośność kanału mikrofonu.

14. CROSSFADER: Służy do przechodzenia między kanałami 1 i 2.

15. KONTROLA POZIOMU SŁUCHAWEK: Dostosowuje głośność sygnału słuchawek.

16. KONTROLA POZIOMU ECHA: Regulacja poziomu głośności echa.

17. KLASTER PRZYCISKÓW:

PRZYCISK MODE - Naciśnij, aby zmienić tryby między odtwarzaniem pamięci SD, USB, MP3 i BT.

REPEAT MODE - Naciśnij przycisk powtarzania raz, aby ciągle powtarzać WSZYSTKIE ścieżki, naciśnij ponownie przycisk powtarzania, aby powtórzyć tylko bieżącą ścieżkę.

POPRZEDNI UTWÓR - Krótkie naciśnięcie przycisku poprzedniej ścieżki powoduje przejście do tyłu utworów.

PRZYCISK PLAY/PAUSE - Rozpoczyna lub wstrzymuje grę.

NASTĘPNY UTWÓR - Naciśnięcie przycisku następnej ścieżki powoduje krótkie przejście do przodu przez utwory.

1. ECHO DELAY: Regulacja czasu opóźnienia efektu echa.
2. WEJŚCIE MIKROFONOWE: Gniazdo wejściowe 6,3 mm ( 14 ) do podłączenia mikrofonu.
3. GNIAZDO SŁUCHAWEK: Gniazdo wyjściowe 6,3 mm (1/4") do podłączania słuchawek. Pozwala to na wstępne słuchanie (sygnał PFL).

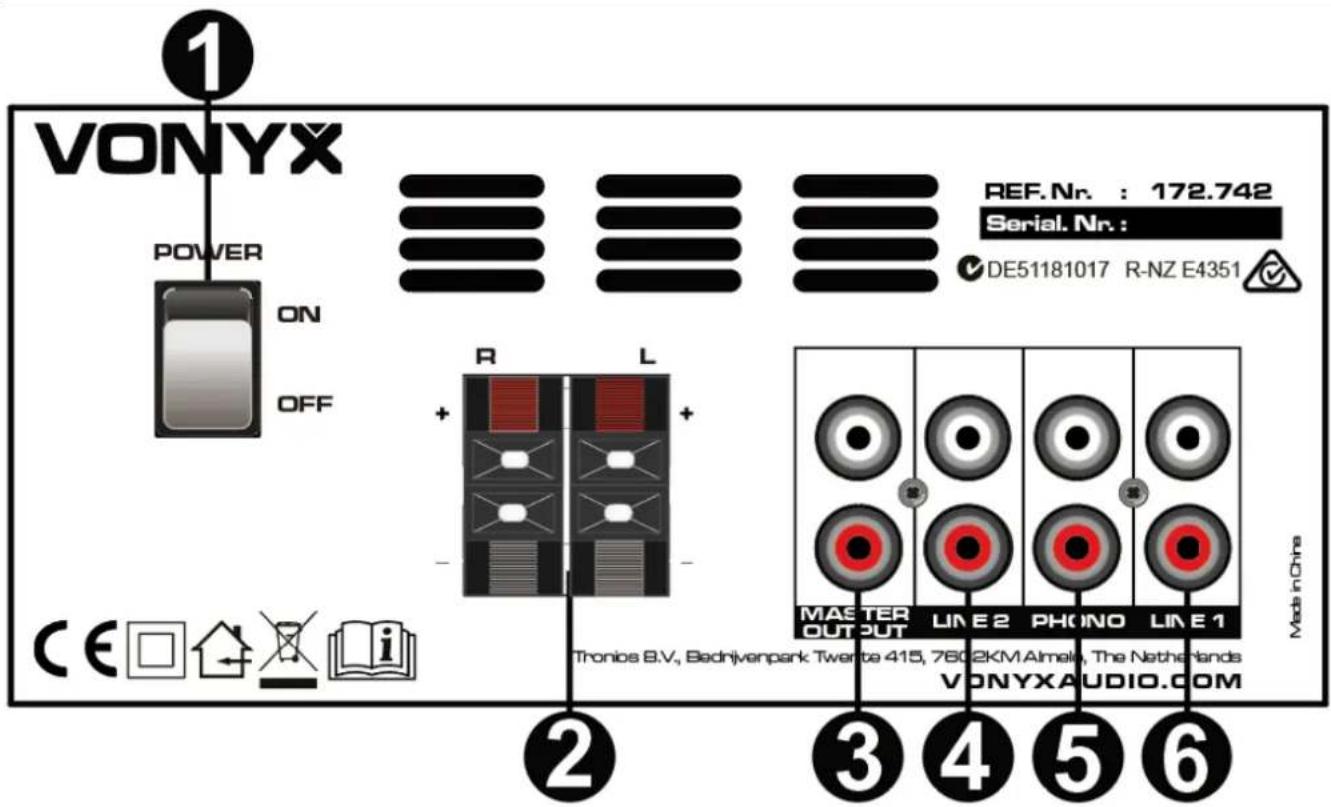

PANEL TYLNY

1. PRZYCISK ZASILANIA: Włącz lub wyłącz.
2. WYJŚCIE GŁOŚNIKOWE: Te zaciski pozwalają na podłączenie głośników.
3. WYJŚCIE GŁÓWNE: Złącza RCA do podłączenia urządzenia do wzmacniacza.
4. WEJŚCIE LINE 2: To wejście LINE może być używane do podłączenia odtwarzaczy CD/MP3, itp.
5. WEJŚCIE PHONO: Wejście to może być wykorzystane do podłączenia odtwarzacza nagrań.
6. WEJŚCIE LINE 1: To wejście LINE może być używane do podłączenia odtwarzaczy CD/MP3, itp.

POŁACZENIE ZA POMOCA BT

1. Uruchom funkcję BT na urządzeniu, z którego chcesz odtwarzać muzykę (telefon/tablet itp.). Jeśli nie wiesz jak to zrobić, zajrzyj do instrukcji obsługi dołączonej przez producenta.
2. Wprowadź tryb "BT", aby aktywować funkcję BT.
3. Odśwież listę wyszukanych urządzeń BT oraz wybierz "VONYX", aby sparowaćurządzenia.

Jeśli wymagane jest haśło, wprowadź "0000".

Uwaga! Maksymalny zasięg pracy bezprzewodowej wynosi ok 10m (w otwartej przestrzeni).

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA
