INSTRUKCJA OBSŁUGI AM5A Vonyx

B : USB ou réglage SD avec Start / Pause ; Précédent et Suivant et mode de commutation entre USB ou SD. C : affichage indiquant la durée de lecture, le numéro de la chanson …22 POLSKI Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości. Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości. - Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili. - Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia. - Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu. - Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych. - Urządzenie nie jest przeznaczone do ciągłej pracy. - Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu. - Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę , nie za kabel. - Nie wtykaj kabla mając mokre dłonie. - Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę. - Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera. - Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć. - Sprzęt może być naprawiany tylko w autoryzowanym serwisie. - Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A. - Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz. - Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz. - Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia. - Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji. - Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie - Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku. - Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność. - Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki. - Nie używaj spray’ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce. - Nie naciskaj przycisków z zbyt dużą siłą. - Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika. - Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki. - Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia. - Urządzenie posiada wbudowany akumulator kwasowo- ołowiowy. Pamiętaj, aby wykonać cykl rozładowania/naładowania co 3 miesiące, jeśli nie zamierzasz go używać przez dłuższy czas. W innym przypadku akumulator może ulec uszkodzeniu. - Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie. - Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu. - Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia. - Urządzenie może pracować przy napięciu 220- 240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu. - Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach. Ten znak zwraca uwagę użytkownika na wysokie napię cie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji! UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F. WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuz

owodowane niestosowaniem si

to wszelakich uszkodzeń.23 INSTRUKCJA ROZPAKOWYWANIA OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikolwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu. Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia. Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem. ELEMENTY STERUJĄCE:

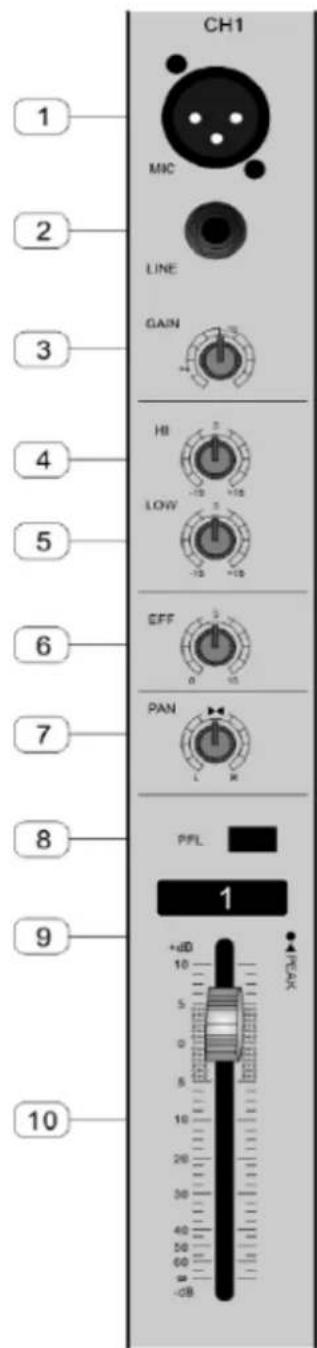

1. Zbalansowane wejście mikrofonowe

Zrównoważone gniazda wejściowe XLR.

2. Wejście sygnału liniowego

Zrównowazone wejście liniowe Jack 6,3mm

Dostosowuje poziom sygnału liniowego

Dostosuj wysoki ton dla każdego kanału.

Dostosuj niski ton dla każdego kanału.

Regulacja EFF dostosowuje sygnał wejściowy, aby uzyskać pożądany efekt.

Sterowanie PAN określa pozycję sygnału kanału w obrazie stereo. Podczas pracy z podgrupami można użyć kontrolki PAN aby przypisać sygnał tylko do jednego wyjścia, co zapewnia dodatkową elastyczność w sytuacjach nagrywania.

Funkcja PFL (Pre-Fader Listen) pozwala użytkownikowi słuchać poziomu przed podniesieniem fadera. Służy do monitorowania na słuchawkach każdego kanału, niezależnie od g łównego miksu.

Kontrolka wskazująca poziom sygnału wejściowego z urządzenia (niezależnie od mocy wyjściowej), kiedy regulowana jest głośność GAIN.

Dostosowuje poziom sygnału kanału. Użyj tych suwaków, aby wyregulować balans pomiędzy różnymi kanałami.24

Naciśnij przycisk, aby wysłać sygnał efektu do kanałów.

Służy do regulacji częstotliwości powtarzania echa. Ponieważ zbyt częste powtarzanie echa może powodować wyjące, należy odpowiednio ustawić częstotliwość.

Regulacja poziomu głośności dla wejścia MP3 / SD oraz AUX

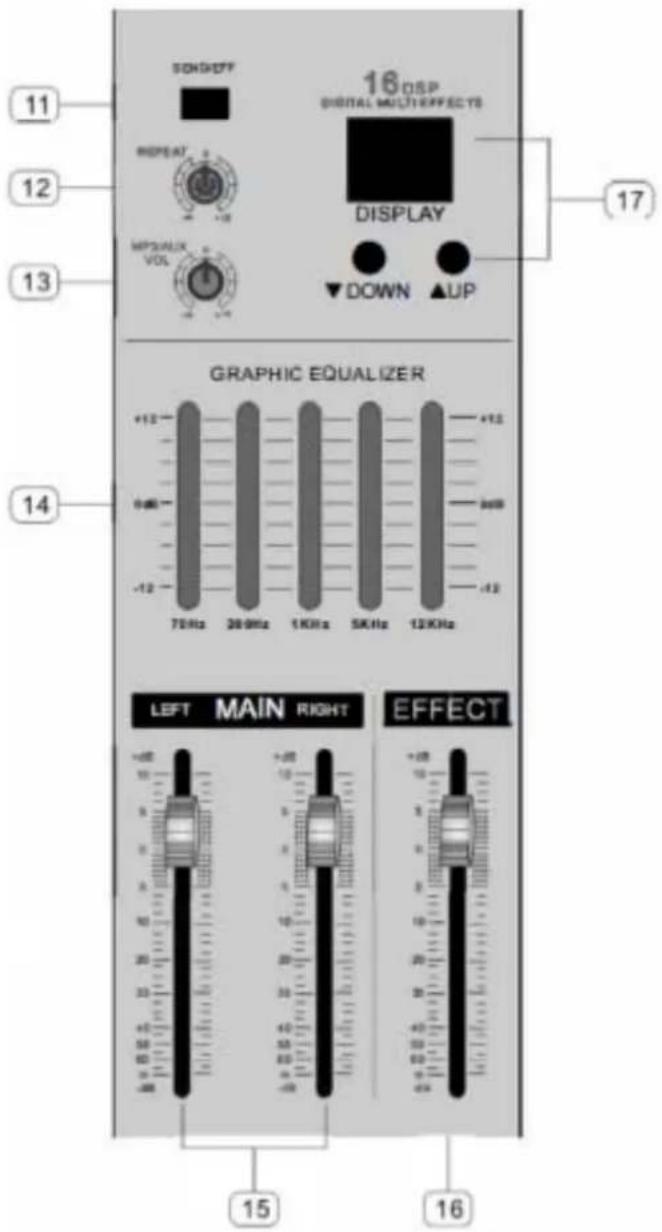

14. Stereofoniczny equalizer graficzny

Korektor 2x 5-pasmowy zapewnia kontrolę tonów nad każdą częstotliwością oraz precyzyjny dźwięk wysokiej jakości dzięki kontroli tonów końcowych.

15. Wyjście główne MAIN (prawy/lewy)

Jest to główny fader do regulacji poziomu wyjścia sygnału prawy / lewy.

Służy do kontroli poziomu sygnału powtarzania echa i efektu zewnętrznego.

Naciśnij przycisk, aby wybrać pożądany efekt

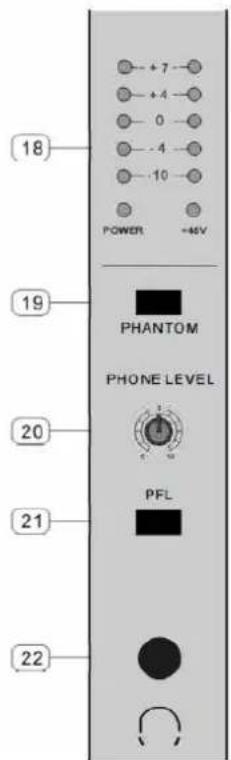

18. Wskaźnik poziomu wyjściowego

Wskazuje poziomy sygnału wyjściowego

19. Włącznik zasilania Phantom

Ten przełącznik włącza i wyłącza zasilanie phantom. Kiedy przełącznik jest włączony, mikser dostarcza zasilanie phantom + 48V do wszystkich kanałów z gniazdami wejściowymi XLR. Włącz ten przełącznik, gdy używany jest jeden lub więcej mikrofonów pojemnościowych zasilanych phantomem.

Regulacja poziomu głośności dla sygnału słuchawek.

Za pomocą przełącznika PFL można skierować kanał wejściowy do sekcji słuchawkowej

22. Złącze słuchawkowe

Gniazdo wyjściowe 6,3 mm (¼ ") do podłączenia słuchawek.25

To gniazdo służy do wyprowadzenia sygnału w celu jego rejestracji.

To złącze może być używane do łączenia wszelkiego rodzaju efektów zewnętrznych.

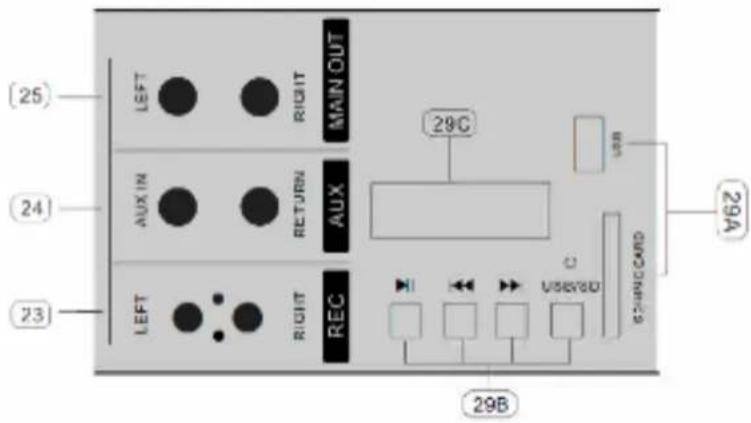

25. Wyjście Jack (Prawy / Lewy)

Służy do łączenia źródeł dźwięku z sygnałem głównym (wyjściowym) do wzmacniaczy, aktywnych monitorów itp.

26. Przełącznik zasilania

Służy do włączania i wyłączania urządzenia.

27. Złącze zasilania

Służy do podłączenia przewodu zasilającego urządzenie.

29. Wyjście głośnikowe (lewy /

prawy) Służy do zasilenia kolumn pasywnych A. USB lub gniazdo SD B: Sterowanie USB lub SD za pomocą Start / Pause; Poprzedni i Następny oraz tryb wymiany między USB lub SD. C: Wyświetlacz pokazujący czas odtwarzania, numer piosenki itp. ....26
