INSTRUKCJA OBSŁUGI TSC 55 KEB FESTOOL

pl Deklaracja zgodności UE. Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych.

2006/42/EC, 2014/30/EU ^2) , 2014/53/EU ^3) , 2011/65/EU

EN 62841-1: 2015, EN 62841-2-5:2014,

EN 55014-1: 2017 ^2 , EN 55014-2: 2015 ^2 ,

EN 303 446-1:2019 V1.2.1 ^3)

EN 300 328:2016 V2.1.1 ^3 ,

EN 301 489-1:2017 V2.1.1 ^3) ,

EN 301 489-17:2017 V3.1.1 ^3 ,

EN 50581: 2012

BP 18 Li 5,2 AS, BP 18 Li 6,2 AS, BP 18 Li 3,1 C, BP 18 Li 4,0 HPC-AS

1 Symbole....165
2 Uwagi dotyczące bezpieczeństwa...... 165
3 Użycie zgodne z przeznaczeniem......169
4 Dane techniczne 169
5 Elementy urządzenia....169
6 Akumulator....170
7 Ustawienia....170
8 Praca z narzędziem elektrycznym......173
9 Konserwacja i utrzymanie w czystości... 175
10 Wyposażenie....176
11 Środowisko....177
12 Wskazówki ogólne....177

1 Symbole

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Należy nosić ochronniki słuchu!

Podczas wymiany narzędzi i przenoszenia szorstkich materiałów nosić rękawice ochronne!

Należy stosować ochronę dróg odde- chowych!

Należy nosić okulary ochronne!

Wktadanie akumulatora

Zdejmowanie akumulatora

Niebezpieczeństwo zmiażdżenia palców i rąk!

Najwyższa wydajność z dwoma akumulatorami (36 V).

Niższa wydajność z jednym akumulatorem (18 V).

Kierunek obrotów pilarki i tarczy piły

Funkcja KickbackStop

Elektrodynamiczny hamulec wybiegowy

Nie wyrzucać razem z odpadami domowymi.

Narzędzie wyposażone jest w chip umożliwiający zapis danych. patrz rozdział 12.1

Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Współnoty Europejskiej.

Instrukcja postępowania

Zalecenie, wskazówka

2 Uwagi dotyczące bezpieczeństwa

2.1 Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

Używane w niniejszych wskazówkach dotyczących bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

Przestrzegać wskazówek zawartych w instrukcji obsługi ładowarki i akumulatora.

2.2 Specyficzne dla urządzeń wskazówki dotyczące bezpieczeństwa dla ręcznych pilarek tarczowych

Ciecie pilarką

- NIEBEZPIECZEŃSTWO! Ręce należy utrzymywać z dala od strefy cięcia i pity tarczowej. Drugą ręką należy trzymać za uchwyt dodatkowy lub obudowę silnika. Jeśli pilarka tarczowa trzymana jest obie- ma rękami nie obawy, że zostaną one zra- nione piłą tarczowa.

- Nie wolno wkładać rąk pod element obrabiany. Pod ciętym elementem ostona nie chroni przed piłą tarczową.

- Dopasować głębokość cięcia do grubości ciętego elementu. Tarcza nie może wysta-

Polski

wać pod ciętym elementem więcej niż na wysokość zęba.

– Ciętego elementu w żadnym wypadku nie wolno trzymać w rękach lub na kolanie. Cięty element należy bezpiecznie zamoco- wać w stabilnym systemie mocowania. Ważne jest dobre przymocowanie ciętego elementu, aby zminimalizować niebezpie- czeństwo kontaktu z ciałem, zaciskami pity tarczowej lub utraty kontroli nad urządze- niem.
– W przypadku wykonywania prac, podczas których ostrze może natrafić na niewidoczne przewody zasilające, narzędzie należy trzymać wyłącznie za izolowane powierzchnie uchwytu. Zetknięcie z przewodem znajdującym się pod napięciem powoduje, iż również metalowe części urządzenia elektrycznego przewodzą prąd, co prowadzi do porażenia prądem elektrycznym.
- Podczas wykonywania cięć podłużnych należy zawsze stosować prowadnicę lub prostą krawędź prowadzącą. Wpływa to na zwiększenie dokładności cięcia i zmniejsza możliwość zakleszczenia tarczy.
– Należy zawsze używać tarcz o odpowiedniej wielkości oraz z odpowiednim otwo- rem mocującym (np. o kształcie gwiaź- dzistym lub okrągłym). Piły tarczowe, które nie pasują do elementów mocujących pi- larki, charakteryzują się niedokładnością ruchu obrotowego (bicie) i prowadzą do utraty kontroli nad urządzeniem.
- W żadnym wypadku nie wolno stosować uszkodzonych lub nieprawidłowych kotnierzy lub śrub mocujących piłę tarczową. Kołnierze i śruby mocujące piłę tarczową zostały specjalnie skonstruowane dla danej pilarki, w celu zapewnienia optymalnej mocy i bezpieczeństwa eksploatacji.

Odbicie - przyczyny i odpowiednie wskazówki dotyczące bezpieczeństwa pracy

• Odbicie to nagła reakcja zahaczonej, zakleszczonej lub niewłaściwie ustawionej tarczy, który powoduje wysunięcie się piły z obrabianego przedmiotu i jej niekontrolowany ruch użytkownika;
  – jeśli tarcza pilarska zahaczy lub zakleszczy się w rzazie, zostaje zablokowana, a moc silnika zwraca maszynę w kierunku użytkownik
  – jeśli tarcza pilarska jest obrócona lub nie- prawidłowo ustawiona, zęby tylnej powierz- chni mogą zahaczyć się w elemencie obr- bianym, powodując wyrzucenie tarczy z na-

cięcia i gwattowny ruch piły w kierunku operatora.

Odbicie jest skutkiem nieprawidłowego lub błędnego użycia pilarki. Można go uniknąć stosując odpowiednie, niżej opisane, środki ostrożności.

• Pilarkę należy trzymać mocno obiema rękami, ustawiając ramiona w pozycji umożliwiającej wychwycenie siły odbicia. Należy zawsze stać z boku tarczy pilarskiej, w żadnym wypadku nie ustawiać tarczy pilarskiej w jednej linii ze swoim ciałem. Przy odbiciu pilarka może odkoczyć do tytu, jednakże użytkownik może opanować siłę odbicia, stosując odpowiednie środki ostrożności.
• Jeśli tarcza zakleszczy się lub w przypadku przerwania pracy, należy zwolnić przełącznik i przytrzymać narzędzie w materiale, aż tarcza całkowicie się zatrzyma. W żadnym wypadku nie wolno próbować wyciągnąć pilarki z elementu obrabianego ani ciągnąć jej do tytu, dopóki tarcza się porusza. W przeciwnym razie może dojść do odbicia. Ustalić i usunąć przyczynę zakleszczenia tarczy pilarskiej.
• W celu ponownego uruchomienia pilarki, która tkwi w elemencie obrabianym, należy wyśrodkować tarczę pilarską w rzazie i sprawdzić, czy zęby nie zahaczyły się w elemencie obrabianym. Ponowne uruchomienie pilarki z zakleszczoną tarczą może spowodować jej wypadnięcie z elementu obrabianego lub odbicie.
  – Duże płyty należy podpierać w celu zmniejszenia zagrożenia odbiciem, spowodowanym zakleszczaniem tarczy. Duże płyty mogą wyginać się pod własnym ciężarem. Płyty należy podpierać po obu stro-nach, zarówno w pobliżu szczeliny cięcia, jak również przy krawędziach.
• Nie wolno stosować stępionych i uszkodzonych tarcz pilarskich. Tarcze pilarskie ze stępionymi lub nieprawidłowo ustawionymi zębami ze względu na zbyt wąską szczelinę cięcia powodują zwiększone tarcie, zakleszczenie tarczy i odbicie.
  – Przed przystąpieniem do cięcia zabezpieczyć ustawienia głębokości i kąta cięcia. Jeśli ustawienia ulegną zmianie podczas cięcia, tarcza może się zakleszczyć i może dojść do odbicia.
  – Szczególną ostrożność należy zachować podczas wykonywania cięć wgłębnych w istniejących ścianach lub innych strefach

niewidocznych. Zagłębiając się w materiał tarcza może zostać zablokowana przez ukryte obiekty, co powoduje odbicie.

Funkcja ostony

– Przed każdym użyciem należy sprawdzać, czy ostona zamyka się prawidłowo. Pilarki nie wolno używać, jeśli dolna ostona nie porusza się swobodnie i nie zamyka się bezzwłocznie. Nigdy nie blokować ani nie przywiązywać ostony na state; tarcza nie byłaby wówczas chroniona. Niezamierzone upadnięcie pilarki na podtogę może spowodować wygięcie ostony. Upewnić się, że ostona porusza się swobodnie i nie styka się z tarczą ani z innymi częściami przy wszystkich kątach cięcia i głębokościach.
– Sprawdzić stan i funkcjonowanie sprężyn ostony. Jeśli ostona i sprężyny nie pracują prawidłowo przed kolejnym użyciem, należy zlecić konserwację narzędzia. Uszkodzone elementy, lepkie pozostałości lub skupiska wiórów sprawiają, że ostona działa z opóźnieniem.
- W przypadku cięcia wgłębnego, które nie jest wykonywane pod kątem prostym, należy zabezpieczyć podstawę pilarki przed przesuwaniem. Przesunięcie boczne może prowadzić do zakleszczenia tarczy i wystąpienia odbicia.
– Nie odkładać pilarki na stół warsztatowy ani na podłogę, jeśli tarcza nie jest ostonięta. Nieostonięta tarcza, która jeszcze się nie zatrzymała, porusza pilarkę w kierunku przeciwnym do kierunku cięcia i tnie wszystko co znajduje się na jej drodze. Należy zwracać uwagę na czas opóźnienia zatrzymania pilarki.

Funkcja klina kontrolnego [1-21] (funkcja KickbackStop)

• Przy każdej wymianie tarczy pilarskiej o Cloudyścić jednostkę kontrolną [5-4] wydmuchując zanieczyszczenia lub używając w tym celu pędzelka. Zanieczyszczenia na jednostce kontrolnej mogą negatywnie wptynąć na działanie funkcji KickbackStop i uniemożliwić hamowanie tarczy pilarskiej.
• Nie używać pilarki z wygiętym klinem kontrolnym. Nawet niewielkie uszkodzenia mogą spowolnić hamowanie tarczy pilarskiej.

2.3 Instrukcje bezpieczeństwa dotyczące zamontowanej fabrycznie tarczy pilarskiej

Użytkowanie

• Nie wolno przekraczać podanej na narzędziu najwyższej prędkości obrotowej, względnie trzeba przestrzegać podanego zakresu prędkości obrotowej.
  – Zamontowana fabrycznie tarcza pilarska jest przeznaczona do użytku wyłącznie z pilarkami tarczowymi.
• Podczas wypakowywania i pakowania narzędzia, jak również w czasie manipulowania narzędziem (np. przy montażu w maszynie) należy postępować z największą starannością. Niebezpieczeństwo zranienia bardzo ostrymi ostrzami!
• Podczas pracy z narzędziem, noszenie rękawic ochronnych poprawia chwyt narzędzia i dodatkowo zmniejsza ryzyko urazów.
  – Tarcze pilarskie, których korpusy są pope-kane, muszą zostać wymienione. Ich naprawa jest niedozwolona.
• Nie wolno używać tarcz pilarskich o konstrukcji kompozytowej (lutowane zęby), w których grubość zębów jest mniejsza niż 1 mm.
  – Narzędzia z widocznymi pęknięciami, z tę- pymi lub uszkodzonymi ostrzami nie mogą być stosowane.

Montaż i mocowanie

• Narzędzia muszą być tak mocowane, aby nie poluzowały się podczas użytkowania.
• Podczas montażu narzędzi należy upewnić się, że są zamocowanie na uchwycie narzędziowym lub powierzchni zaciskowej narzędzia i że ostrza nie stykają się z innymi elementami.
• Przedłużanie klucza lub dokręcanie po- przez uderzanie młotkiem jest zabronione.
  – Powierzchnie mocujące muszą być wolne od zanieczyszczeń, smaru, oleju i wody.
  – Śruby mocujące i nakrętki muszą zostać dokręcone według instrukcji producenta.
• Do ustalania średnicy otworu tarczy pilar- skich w zależności od średnicy wrzeciona maszyny można używać jedynie pierścieni zamontowanych na stałe, np.: wciskanych lub przyklejonych. Użycie luźnych pierścieni jest niedozwolone.

Konserwacja i utrzymanie w należytym stanie

- Naprawy i szlifowanie mogą być wykonywa- ne wyłącznie przez warsztaty obstugi klienta Festool lub przez profesjonalistów.

Polski

– Nie wolno zmieniać konstrukcji narzędzia.
- Narzędzia należy regularnie odżywiczać i czyścić (środki czyszczące o wartości pH od 4,5 do 8).
- Stępione ostrza można oszlifować do minimalnej grubości ostrza 1 mm.
- Transportować narzędzie wyłącznie w odpowiednim opakowaniu – niebezpieczeństwo zranienia!

2.4 Dodatkowe wskazówki dotyczące bezpieczeństwa

-

Należy stosować odpowiednie środki ochrony indywidualnej: ochronniki słuchu, okulary ochronne, maskę przeciwpytową w trakcie prac, podczas których powstaje duża ilość pyłu, rękawice ochronne podczas obróbki szorstkich materiałów i podczas przezbrajania narzędzia.

- W trakcie pracy mogą powstawać szkodliwe/ trujące pyty (np. w przypadku powłok zawierających otów, niektórych rodzajów drewna lub metali). Stykanie się z tymi pytami lub ich wdychanie może stanowić niebezpieczeństwo dla operatora lub osób znajdujących się w pobliżu. Należy przestrzegać przepisów bezpieczeństwa obo-wiązujących w danym kraju.

– Dla schrony zdrowia należy nosić maskę przeciwpytową P2. W pomieszczeniach zamkniętych należy dbać o wystarczającą wentylację oraz podłączyć urządzenie odsysające.
– Elektronarzędzie nie może być wbudowywane w stół roboczy. Zainstalowanie w stole roboczym wykonanym przez innego producenta lub samodzielnie może spowodować, że elektronarzędzie stanie się niebezpieczne i może doprowadzić do ciężkich wypadków.
- Do zasilania elektronarzędzi akumulatorowych nie należy używać zasilaczy lub nieoryginalnych akumulatorów. Nie używać do ładowania akumulatorów nieoryginalnych ładowarek. Zastosowanie wyposażenia niedopuszczonego przez producenta może doprowadzić do porażenia prądem elektrycznym i/ lub poważnego wypadku.
– Sprawdzić, czy elementy obudowy nie wykazują żadnych uszkodzeń, takich jak rysy lub pęknięci. Uszkodzone części przed użyciem urządzenia należy oddać do naprawy.

– Użyć odpowiednich wykrywaczy, aby na- mierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny.

Kontakt narzędzia eksploatacyjnego z przewodem pod napięciem może spowodować pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wybuch. Wdzieranie się w przewód wodny powoduje szkody rzeczowe.

2.5 Obróbka aluminium

Ze względów bezpieczeństwa przy obróbce aluminium należy stosować następujące środki zabezpieczające:

• Natezy nosić okulary ochronne!
• Podłączyć elektronarzędzie do odpowiedniego odkurzacza z antystatycznym wężem ssącym.
• Regularnie czyścić elektronarzędzie ze złogów pytu w obudowie silnika.
  – Zastosować tarczę do aluminium.
• Zamknąć okienko kontrolne/zabezpieczenie przed sypaniem wiórów.
• Przy cięciu płyt należy stosować smarowanie naftą. Cienkościenne profile (do 3 mm) mogą być obrabiane bez smarowania.

2.6 Wartości emisji

Wartości obliczone zgodnie z EN 62841 wynoszą zazwyczaj:

Poziom ciśnienia akustyczne- L_PA=95 dB(A) go

Poziom mocy akustycznej L _WA=106 dB(A)

Tolerancja błędu K = 5 dB

OSTROŻNIE

Parametry emisji

Uszkodzenie stuchu

▶ Używać ochronników słuchu.

Wartość emisji wibracji a_h (suma wektorowa w trzech kierunkach) oraz tolerancja błędu K ustalone wg EN 62841:

Ciecie drewna a_h < 2.5 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Ciecie aluminium a_h < 2.5 m/s^2

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Podane wartości emisji (wibracje, szmery)

- stuża do porównania narzędzi,

– nadają się do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytkowania,
- odnoszą się do głównych zastosowań elektronarzędzia.

OSTROŻNIE

Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane-go elementu.

Rzeczywiste wartości należy określić dla całego cyklu pracy urządzenia.
W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środki bezpieczeństwa, w celu ochrony użytkownika.

3 Użycie zgodne z przeznaczeniem

Zagłębiarka akumulatorowa przeznaczona jest do cięcia drewna, materiałów drewnopodobnych, materiałów pilśniowych wiązanych gipsem i cementem, jak również tworzyw sztucznych. Oferowane przez firmę Festool specjalne piły tarczowe do aluminium umożliwiają stosowanie tego urządzenia również do cięcia aluminium.

Nie wolno obrabiać materiałów zawierających azbest.

Nie używać krążków ściernych i diamentowych. Elektronarzędzie nadaje się do użytku z akumulatorami Festool serii BP o takiej samej klasie napięcia.

Elektronarzędzie może być użytkowane wyłącznie przez profesjonalistów lub osoby przeszkolone.

W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność pono- rkownik.

3.1 Tarcze pilarskie

Wykorzystywane mogą być wyłącznie tarcze pi- larskie o poniższej charakterystyce:

• Tarcze pilarskie zgodnie z EN 847-1
• Średnica tarczy pilarskiej 160 mm
• Szerokość cięcia 1,8 mm
• Otwór mocujący 20 mm
• Grubość tarczy 1,1-1,4 mm
• do prędkości obrotowych do 9500 min -1

Tarcze pilarskie Festool spetniają wymogi normy EN 847-1.

Ciąć tylko materiały, do których zgodnie ze swoim przeznaczeniem przewidziana jest tarcza pilarska.

4 Dane techniczne

Zagłębiarka akumulatorowa TSC 55 KEB

Napięcie silnika 18 - 2 x 18 V
Prędkość obrotowa (bieg ja-towy) 1 x 18 V	2650 - 3800 min ^-1
Prędkość obrotowa (bieg ja-towy) 2 x 18 V	2650 - 5200 min ^-1
Nastawianie skosu -1° do 47°
Głębokość cięcia przy usta-wieniu 0°	0 - 55 mm
Głębokość cięcia przy usta-wieniu 45°	0 - 43 mm
Wymiary tarczy pilarskiej 160 x 1,8 x 20 mm
Cieżar według procedury EP-TA 01:2014 (z 2 akumulatora-mi BP 18 Li 5,2 AS)	5,3 kg
Cieżar bez akumulatora 3,9 kg

5 Elementy urządzenia

[1-1] Uchwyty
[1-2] Pokrętła do ustawiania kątów
[1-3] Skala kąta
[1-4] Odblokowanie funkcji podcięcia -1° bis 47°
[1-5] Dźwignia wymiany narzędzia
[1-6] Zabezpieczenie przetącznika
[1-7] Włącznik/Wyłącznik
[1-8] Króciec ssący
[1-9] Przycisk zwalniania akumulatora
[1-10] Szczęki prowadzące
[1-11] Przycisk wyświetlania pojemności akumulatora
[1-12] Regulacja prędkości obrotowej
[1-13] Wyświetlania pojemności akumulatora
[1-14] Dioda LED statusu funkcji Kickback-Stop

[1-15] Przycisk WYŁĄCZENIA funkcji KickbackStop

[1-16] Śruba regulacyjna do ustawiania głębokości cięcia naostrzonych tarcz pilarskich

[1-17] Ogranicznik głębokości cięcia

[1-18] Wskaźnik cięcia

[1-19] Okienko kontrolne/ Zabezpieczenie przed sypaniem wiórów

[1-20] Zabezpieczenie przeciwodpryskowe

[1-21] Klin kontrolny

[1-22] Pokrywa ochronna

[1-23] podzielona skala dla ogranicznika głębokości cięcia (z/ bez szyny prowadzącej

Wymienione ilustracje znajdują się na początku i na końcu niniejszej instrukcji eksploatacji.

Niektóre z przedstawionych lub opisanych akcesoriów nie wchodzą w zakres dostawy.

6 Akumulator

Przed założeniem akumulatora sprawdzić złącze akumulatora pod kątem czystości. Zanieczyszczenie złącza akumulatora może utrudniać prawidłowy kontakt i prowadzić do uszkodzenia styków.

Zaburzony kontakt może spowodować przegrzanie i uszkodzenie urządzenia.

[2a]

Zdjąć akumulator.

[2b]

Założyć akumulator aż do za- blokowania.

i Uwaga! Eksploatacja urządzenia jest dozwolona tylko po spełnieniu następujących warunków [2C]:

Włożone są obydwa akumulatory. Najwyższa wydajność z dwoma akumulatorami (36 V).

Włożony jest tylko dolny akumulator. Niższa wydajność z jednym akumulatorem (18 V).

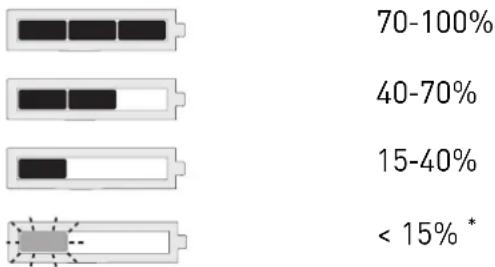

6.1 Wskaźnik pojemności

Wskaźnik pojemności [1-13] wskazuje po naciśnięciu przycisku [1-11] stan naładowania akumulatora przez ok. 2 s:

* Zalecenie: Naładować akumulator przed dalszym użytkowaniem.

Dalsze informacje dotyczące ładowarki i akumulatora ze wskazaniem pojemności można znaleźć w instrukcjach obsługi ładowarki i akumulaora.

7 Ustawienia

OSTRZEŻENIE

Niebezpieczeństwo zranienia

- Przed rozpoczęciem konserwacji elektro-narzędzia, odłączyć od niego akumulator.

7.1 Elektronika [Uktad elektroniczny]

Łagodny rozruch

Elektronicznie regulowany tagodny rozruch zapewnia uruchamianie narzędzia bez szarpnięć.

Stała prędkość obrotowa

Prędkość obrotowa silnika utrzymywana jest elektronicznie na stałym poziomie. Dzięki temu nawet przy obciążeniu osiągana jest stała prędkość szlifowania.

Regulacja prędkości obrotowej

Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [1-12] bezstopniowo w zakresie regulacji prędkości obrotowej (patrz dane techniczne). Pozwala to na optymalne dostosowanie prędkości cięcia do danej powierzchni.

Prędkość obrotowa w zależności od materiału

drewno lite (twarde, miękkie) 6

płyty wiórowe i pilśniowe 3 - 6

drewno równoległowarstwowe, płyty 6 stolarskie, płyty fornirowane i powleka- ne

laminat, materiały mineralne 4 - 6

płyty wiórowe i pilśniowe związane z 1 - 3 gipsem i cementem

płyty i profile aluminiowe do 15 mm 4 - 6

Prędkość obrotowa w zależności od materiału

tworzywa sztuczne, tworzywa sztuczne 3 - 5 wzmacniane wtóknem szklanym (GfK), papier i tkaniny

szkło akrylowe 4 - 5

Ogranicznik prądu

Przy maksymalnym przeciążeniu ogranicznik prądu zapobiega poborowi prądu większego niż dopuszczalny. Może doprowadzić to do zmniejszenia prędkości obrotowej silnika. Po zmniejszeniu obciążenia silnik natychmiast zwiększa swoją prędkość obrotową.

Hamulec

Pilarka jest wyposażona w elektroniczny hamulec. Po wyłączeniu tarcza zostaje elektronicznie zatrzymana w ciągu ok. 2 sekund.

Zabezpieczenie przed nadmiernym wzrostem temperatury

W przypadku wysokiej temperatury silnika następuje zmniejszenie doptywu prądu i prędkości obrotowej. Narzędzie pracuje z mniejszą mocą, co ma na celu umożliwiaienie szybkiego chłodzenia poprzez wentylację silnika. Po schłodzeniu elektronarzędzie uruchomi się samoczynnie.

7.2 Ustawianie głębokości cięcia

Głębokość cięcia można ustawić na 0 - 55 mm prowadnicy [3-1].

Agregat pilarski można docisnąć do dotu aż do ustawionej głębokości cięcia.

Głębokość cięcia bez szyny prowadzą- cej

maks. 55 mm

głębokość cięcia z szyną prowadzącą FS

maks. 51 mm

7.3 Ustawianie kąta cięcia

między 0° a 45°:

▶ Odkręcić pokrętła.[4-1]
- Odchylić agregat pilarski do wybranego kąta cięcia [4-2].
▶ Dokręcić pokrętła.[4-1]

① Obydwie pozycje (0° oraz 45°) ustawione są fabrycznie i mogą zostać wyregulowane przez serwis.

Podczas cięcia pod kątem ustawić okienko kontrolne/ zabezpieczenie przeciwodpryskowe w najwyższej pozycji!

na podciecie -1° i 47°:

• Odchylić agregat pilarski w opisany powyżej sposób do pozycji krańcowej (0°/45°).
  ▶ Lekko wyciągnąć blokadę [4-3].
  ▶ W celu wykonania podcięcia -1° należy do-datkowo wyjąć blokadę [4-4].
  Agregat pilarski opadnie na pozycję -1°/47°.
  ▶ Dokręcić pokrętła.[4-1]

7.4 Wybór tarczy pilarskiej

Tarcze pilarskie Festool są oznaczone kolorowym okręgiem. Kolor okręgu oznacza materiał, do którego przeznaczona jest tarcza pilarska. Przestrzegać wymogów technicznych dotyczących tarczy pilarskiej (patrz rozdział 3.1).

czerwony laminat, materiały mineralne

zielony płyty wiórowe i pilś- niowe związane z gipsem i cementem

niebieski aluminium, tworzy- wo sztuczne

7.5 Wymiana tarczy pilarskiej [5]

OSTROŻNIE

Niebezpieczeństwo zranienia związane z go- racymi i ostrymi narzędziami

▶ Nie stosować stępionych ani uszkodzonych narzędzi.
▶ Przy obstudze narzędzie stosować rękawice ochronne.

OSTRZEŻENIE

Niebezpieczeństwo zranienia

- Przed rozpoczęciem konserwacji elektro-narzędzia, odłączyć od niego akumulator.

Zdjąć tarczę pilarską

• Przed wymianą tarczy pilarskiej odchylić pilarkę do pozycji 0° i ustawić maksymalną głębokość cięcia.
• Przestawić dźwignię [5-2] do oporu. Dźwignię uruchamiać wyłącznie wtedy, gdy pilarka nie pracuje!
• Wcisnąć agregat tnący do dołu aż do jego zablokowania.

Agregat znajduje się w górnym położeniu blokowania [A].

▶ Odkręcić śrubę [5-8] kluczem imbusowym [5-2].
▶ Zdjąć tarczę pilarską [5-7] .

Czyszczenie jednostki kontrolnej

OSTRZEŻENIE! Zanieczyszczenia na jednostce kontrolnej mogą negatywnie wpłynąć na działanie funkcji KickbackStop i uniemożliwić hamowanie tarczy pilarskiej.

• Trzymać agregat pilarski za uchwyt, zamknąć dźwignię [5-2] i przesunąć agregat pilarski całkowicie do dotu.
  ▶ Ponownie otworzyć dźwignię [5-2] i zablokować agregat pilarski.

Agregat znajduje się w dolnym położeniu blokowania [B].

▶ Wyczyścić jednostkę kontrolną [5-4] po- przez wydmuchanie lub używając pędzelka.

Zakładanie tarczy pilarskiej

OSTRZEŻENIE! Sprawdzić śruby i kołnierz pod kątem zabrudzenia i stosować wyłącznie czyste i nieuszkodzone części!

• Trzymaj pilarkę za uchwyt i przełożyć dźwignię [5-2] do oporu.
  ▶ Ustawić agregat pilarski ponownie w górnym położeniu zablokowania.

▶ Założyć nową tarczę pilarską. OSTRZEŻENIE! Kierunek obrotów tarczy pilarskiej [5-6] i pilarki [5-3] musi być taki sam! W przypadku nieprzestrzegania tego wymogu może dojść do poważnych obrażeń.

▶ Nałożyć kołnierz zewnętrzny w taki sposób [5-5], aby zaczepy weszty w wyżtobienie w kołnierzu wewnętrznym.

- Dokręcić śrubę [5-8]. - Trzymać agregat pilarski za uchwyt, zamknąć dźwignię [5-2] i przesunąć agregat pilarski z powrotem do góry.

7.6 Zakładanie okienka kontrolnego/ zabezpieczenia przeciwodpryskowego

Okienko kontrolne (przezroczyste) [6-1] za- pewnia ogląd tarczy pilarskiej i optymalizuje od- sysanie pytu.

Zabezpieczenie przeciwodpryskowe (zielone) [6-2] dodatkowo polepsza jakość krawędzi cięć górnej powierzchni ciętego elementu, wykonywanych pod kątem 0°.

• Założyć zabezpieczenie przeciwodpryskowe [6-2].
  ▶ Dokręcić pokrętło [6-3] przez otwór podłużny w zabezpieczeniu przeciwodpryskowym.
  Zwracać uwagę na to, aby nakrętka [6-4] była prawidłowo osadzona w zabezpieczeniu przeciwodpryskowym.
  ▶ OSTROŻNIE! Używać tylko pokrętła, które zostało załączone do pogłębiarki. Pokrętło od innej pilarki może być zbyt długie i blokować brzeszczot piły.

Nacinanie zabezpieczenia przeciwodprysko- wego

Przed pierwszym użyciem zabezpieczenie przeciwodpryskowe należy naciąć:

▶ Ustawić maszynę na maksymalną głębo- kość cięcia.
▶ Ustawić prędkość obrotową maszyny na poziom 6.
▶ W celu nacięcia zabezpieczenia przeciwod-pryskowego umieścić maszynę na fragmen-cie drewna.

7.7 Odsysanie

OSTRZEŻENIE

Zagrożenie zdrowia spowodowane pytami

▶ Nigdy nie pracować bez odsysania pyłu.
- Przestrzegać przepisów obowiązujących w danym kraju.
- Podczas cięcia materiałów rakotwórczych zawsze korzystać z odpowiedniego odkurzacza mobilnego, zgodnie z przepisami krajowymi. Nie używać pojemnika na pyt.

Odsysanie własne

Zamocować łącznik [7-1] worka na pył [7-2] obracając go w prawą stronę na króćcu ssącym [7-3].
- Aby opróżnić, zdjąć łącznik worka na pył z króćca ssącego obracając go w lewą stronę. Zapchanie ostony może zaburzać funkcje bezpieczeństwa. Aby uniknąć zapchania należy używać odkurzacza mobilnego z ustawioną pełną mocą ssania.

Podczas piłowania (np. MDF) mogą powstawać ładunki elektrostatyczne. Należy wtedy używać odkurzacza mobilnego z antystatycznym wężem ssącym.

Odkurzacz mobilny Festool

Do króćca ssącego [7-1] można podłączyć odkurzacz mobilny Festool o średnicy węża odsysającego 27/32 mm lub 36 mm (36 mm to rozmiar zalecany ze względu na niebezpieczeństwo zatkania).

Złączkę weża ssącego ∅ 27 należy wetknąć z złączkę kątową [7-4]. Złączkę weża ssącego ∅ 36 należy wetknąć z złączkę kątową [7-4].

OSTROŻNIE! Przy użyciu antystatycznego wąż ssącego może dojść do naładowania statycznego. Użytkownik może zostać porażony prądem elektrycznym, a elektronika elektronarzędzia może zostać uszkodzona.

8 Praca z narzędziem elektrycznym

Podczas pracy należy przestrzegać wszystkich opisanych na początku wskazówek bezpieczeństwa oraz następujących zasad:

Przed rozpoczęciem pracy

– Przed każdym użyciem sprawdzić, czy jednostka napędowa z tarczą pilarską prawidłowo i całkowicie odchyla się do wnętrza obudowy ochronnej do pozycji wyjściowej u góry. Nie należy używać pilarki, jeżeli górna pozycja końcowa nie zostaje osiągnięta. Nigdy nie blokować ani nie mocować odchylanej jednostki napędowej na konkretnej głębokości cięcia. Tarcza pilarska nie była by wtedy chroniona.
– Przed każdym zastosowaniem skontrolo- wać działanie elementu zagłębiającego i używać maszyny tylko wtedy, gdy działa ona prawidłowo.
– Sprawdzić odpowiednie ułożenie tarczy pilarskiej.
– Przed każdym użyciem pilarki sprawdzić działanie funkcji KickbackStop (patrz rozdział 8.7).
- OSTROŻNIE! Niebezpieczeństwo przegrzania! Przed użyciem należy upewnić się, że akumulator jest bezpiecznie zablokowany na miejscu.
- Przed przystąpieniem do pracy należy upewnić się, czy pokrętło [1-2] jest dokręcone.
– Upewnić się, że wąż ssący nie zahaczył się na catej długości cięcia na obrabianym elemencie, na podpórce elementu roboczego ani na podłodze.

• Zamocować element obrabiany w taki sposób, aby nie mógł poruszyć się w czasie obróbki.
• Potożyć obrabiany element tak, aby nie był naprężony i równo.

Podczas pracy

• Do pracy zawsze całkowicie rozstawiać pły- tę stołową pilarki.
• Podczas pracy trzymać elektronarzędzie zawsze obiema rękami za uchwyty [1-1]. Jest to niezbędny warunek precyzyjnej pracy i wykonywania cięć wgłębnych. Narzędzie zagłębiać w elemencie obrabianym powoli i równomiernie.
• Elektronarzędzie należy przesuwać w kierunku obrabianego elementu wyłącznie po włączeniu.
• Zawsze przesuwać pilarkę do przodu [10-2], nigdy nie ciągnąć jej do tytu do siebie.
• Poprzez dostosowanie prędkości posuwu unikać przegrzania ostrza tarczy pilarskiej, a podczas cięcia tworzyw sztucznych stopienia tworzywa. Im twardszy jest cięty materiał, tym mniejsza powinna być prędkość posuwu.
• Nie umieszczac pilarki na stole warsztatowym ani na podłodze, jeżeli tarcza pilarska nie jest całkowicie zabezpieczona ostoną.

8.1 Włączanie/wyłączanie

Przesunąć blokadę włączania [1-6] do góry i nacisnąć włącznik/wyłącznik[1-7]

(naciśnięcie= Wt. / zwolnienie = Wyt.).

Włączenie blokady włączania odblokowuje mechanizm zagłębiający. Agregat tnący może teraz poruszać się na dół. Piła tarczowa wysuwa się przy tym z ostony.

8.2 Akustyczne sygnały ostrzegawcze

Akustyczne sygnały ostrzegawcze rozlegają się przy następujących stanach pracy urządzenia po czym następuje wyłączenie urządzenia:

peep — —

Roztadowanie akumulatora lub przeciążenie urządzenia:

▶ Wymienić akumulator
Zmniejszyć obciążenie urządzenia

8.3 Funkcja KickbackStop

OSTRZEŻENIE

Niebezpieczeństwo zranienia

Funkcja KickbackStop nie gwarantuje petnej ochrony przed odrzutem.

Zawsze być skoncentrowanym podczas pracy i przestrzegać wszystkich wskazó- wek dotyczących bezpieczeństwa i wskazó- wek ostrzegawczych.

Odrzut podczas pracy może spowodować nieza- mierzone uniesienie pilarki.

Klin kontrolny [8-1] wykrywa niezamierzone uniesienie (odrzut) pilarki ponad element obrabiany lub szynę podczas pracy i uruchamia awaryjne hamowanie tarczy pilarskiej (ilustracja 8A).

Zmniejsza to ryzyko odrzutu. Nie można go jednak całkowicie wyeliminować.

Dioda LED statusu funkcji KickbackStop

Kolor Znaczenie

zielony Funkcja KickbackStop jest aktywna.
poma-rańczowy	Funkcja KickbackStop została zde-zaktywowana.
miga na poma-rańczowo	Funkcja KickbackStop nie jest ak-tywna.Pilarka została uruchomiona przed dociśnięciem klina kontrol-nego do elementu obrabianego lub do szyny prowadzącej. Płyta stoło-wa pilarki nie przylega całkowicie do podłoża.Po całkowitym przyłożeniu, dioda LED zmienia kolor na zielony. W przeciwnym razie należy spraw-dzić funkcję KickbackStop (patrz rozdział 8.7)
Miga na czerwo-no	Funkcja KickbackStop została uru-chomiona.

8.4 Niezamierzona aktywacja funkcji KickbackStop

Podczas pracy bez szyny prowadzącej na nie- równym elemencie obrabianym, funkcja Kick- backStop może zostać przypadkowo urucho- miona (ilustracja 8c).

Klin kontrolny [8-1] bada element obrabiany. Podczas wykonywania cięcia wgłębnego w ele-

mencie obrabianym, położenie klina kontrolnego odpowiada położeniu występującemu przy podniesieniu w elementu obrabianego lub szyny prowadzącej. Dlatego też uruchamia się funkcja KickbackStop. Może być wtedy konieczne wyłączenie funkcji KickbackStop (patrz rozdział 8.6).

8.5 Postępowanie po uruchomieniu funkcji KickbackStop

Wywołane przez niezamierzone podniesienie (odrzut)

▶ Określić i wyeliminować przyczyny podniesienia.
- Sprawdzić urządzenie pod kątem uszkodzeń.
- Sprawdzić klin kontrolny pod kątem uszkodzeń.
▶ Sprawdzić funkcję KickbackStop (patrz rozdział 8.7).

Po niezamierzonym uruchomieniu funkcji KickbackStop

• Zwolnić włącznik/ wyłącznik i poczekać, aż dioda LED stanu funkcji KickbackStop przestanie migać.
  ▶ Sprawdź, czy funkcja KickbackStop została wywołana przypadkowo (patrz rozdział 8.4) czy nastąpił odrzut.
  Najpierw podjąć próbę kontynuacji pracy z aktywną funkcją KickbackStop. Wyłącznie wtedy, gdy pracuje się bez szyny, a element obrabiany jest tak nierówny, że uruchomitby kilka razy funkcję KickbackStop, dezaktywować funkcję KickbackStop (patrz rozdział 8.6).

8.6 Praca bez funkcji KickbackStop

OSTRZEŻENIE

Niebezpieczeństwo zranienia

Gdy funkcja KickbackStop jest zdezaktywowana, w przypadku niezamierzonego uniesienia tarcza pilarska nie zostanie zatrzymana.

▶ Funkcję KickbackStop należy dezaktywo- wać tylko wtedy, gdy pracuje się bez szyny, a element obrabiany jest tak nierówny, że wielokrotnie spowodowałoby to niezami- rzone uruchomienie funkcji KickbackStop.

Dezaktywacja funkcji KickbackStop

▶ Nacisnąć przycisk OFF funkcji Kickback-Stop.
▶ W ciągu 10 sekund nacisnąć i przytrzymać przycisk włączania/ wyłączania.

Funkcja KickbackStop pozostaje nieaktywna do momentu zwolnienia przycisku włączania/wyłączania.

① Funkcja KickbackStop może być dezaktywowana tylko przed włączeniem pilarki.

8.7 Sprawdzanie funkcji KickbackStop

OSTRZEŻENIE

Niebezpieczeństwo obrażeń ze względu na wystającą tarczę pilarską.

• Przed sprawdzeniem funkcji ustawić głębokość cięcia na 0 mm.
  Zalecamy zdjęcie tarczy pilarskiej przed sprawdzeniem funkcji.

▶ Ustawić głębokość cięcia na 0 mm.
- Umieścić urządzenie na równej i stabilnej powierzchni.
▶ Włączyć urządzenie.
▶ W ciągu 5 sekund, w odstępach co najmniej 0,5 sekundy, nacisnąć 4 razy przycisk wyłączający funkcję KickbackStop.

Dioda LED stanu funkcji KickbackStop miga na przemian na czerwono i zielono.

▶ W ciągu 15 sekund
▷ Docisnąć agregat pilarski do dotu.
▷ Podnieść tyt urządzenia i opuść ponownie.

Emitowany jest sygnał dźwiękowy, dioda LED stanu świeci się na zielono. Funkcja Kickback-Stop działa poprawnie.

Jeśli nie zostanie wyemitowany sygnał dźwiękowy i dioda LED stanu nie zacznie świecić się na zielono, funkcja KickbackStop nie działa prawidłowo.

• Sprawdzić, czy sprawdzenie funkcji zostało przeprowadzone prawidłowo.
  ▶ Oczyć jednostkę kontrolną umieszczoną za tarczą pilarską (patrz wymiana tarczy pilarskiej).

Jeśli sprawdzenie funkcji nie zakończy się po-myślnie, urządzenia nie można używać. Należy skontaktować się z serwisem Festool. .

8.8 Cięcie na „ryse”

Wskaźnik cięcia [9-2] wskazuje przebieg cięcia przy cięciach pod kątem 0° i 45° (bez szyny prowadzącej).

8.9 Cięcie odcinkowe

Nasadzić maszynę przednią częścią stołu pilar- skiego na obrabiany element, włączyć maszynę, docisnąć do ustawionej głębokości cięcia i prze- sunąć do przodu w kierunku cięcia.

8.10 Wykonywanie wycięć (cięcia wgłębne)

W celu uniknięcia odbić przy wykonywaniu cięć wgłębnych należy przestrzegać następujących zaleceń:

• Zawsze opierać narzędzie tylną krawędzią stołu pilarskiego o stały ogranicznik.
• Podczas prac z zastosowaniem szyny prowadzącej narzędzie przyłożyć do zabezpieczenia przed cofaniem piły FS-RSP (wyposażenie) [11-4], mocowanego na szynie prowadzącej.

Sposób postępowania

▶ Ustawić narzędzie na elemencie obrabianym i oprzeć je na ograniczniku (zabezpieczeniu przed cofaniem piły).
▶ Uruchomić narzędzie.
- Powoli naciskać narzędzie aż do ustawionej głębokości cięcia i przesuwać je w kierunku cięcia.

Przy maksymalnej głębokości cięcia i stosowaniu szyny prowadzącej oznaczenia [9-1] wska-zują przedni i tylny punkt cięcia tarczy pilarskiej (∅ 160 mm).

8.11 Płyty gipsowe oraz płyty cementowe gipsowo-włóknowe

Ze względu na duże zapylenie zaleca się zastosowanie ostony bocznej ABSA-TS55 (wyposażenie) montowanej na kołpaku ochronnym i odkurzacza mobilnego firmy Festool.

9 Konserwacja i utrzymanie w czystości

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

• Przed wszelkimi pracami związanymi z konserwacją elektronarzędzia należy wyjąć z niego akumulator.
  Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis

Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis

Przestrzegać następujących wskazówek:

[1-5] Uszkodzone elementy ochronne i części, np. uszkodzona dźwignia wymiany narzędzi, muszą być profesjonalnie naprawione lub wymienione w autoryzowanym warsztacie, o ile w instrukcji obsługi nie podano inaczej.
- Sprawdzić stan i prawidłowe działanie sprężyny powrotnej, która utrzymuje całą jednostkę napędową w górnym, zabezpieczonym położeniu końcowym.
Dla zapewnienia cyrkulacji powietrza, otwo-ry wlotowe powietrza chłodzącego w obudowie muszą być zawsze odstonięte i czyste.
▶ Aby usunąć odpryski i wióry z elektronarzędzia, należy odessać je ze wszystkich otworów. Nigdy nie otwierać pokrywy ochronnej [1-22].
▶ Styki przyłączeniowe narzędzia elektrycznego, ładowarki i akumulatora należy utrzymywać w czystości.
W przypadku pracy z płytami pilśniowymi wiązanymi gipsem i cementem należy dokładnie czyścić urządzenie. Oczyścić otwory wentylacyjne elektronarzędzia i przełącznik suchym, sprężonym powietrzem bez oleju. W przeciwnym razie w obudowie elektronarzędzia i na przełączniku mogą osadzać się pyły gipsowe, które następnie utwardzą się w połączeniu z wilgocią z powietrza. Może to prowadzić do uszkodzenia mechanizmu przełączającego

9.1 Ponownie naostrzone tarcze pilarskie

Za pomocą śruby regulacyjnej [10-1] można ustawić dokładnie głębokość cięcia dla ponownie naostrzonych tarcz pilarskich.

▶ Ustawić ogranicznik głębokości cięcia [10-2] na 0 mm (za pomocą szyny prowadzącej).
▶ Odblokować agregat pilarski i nacisnąć do oporu w dół.
Dokręcić śrubę regulacyjną [10-1] do dotu, tak aby tarcza stykała się z elementem obrabianym.

9.2 Stół pilarski chwieje się

i Podczas ustawiania kąta cięcia stół pilarski musi być ustawiony na równej powierzchni.

7.3 Jeśli stół pilarski chwieje się, należy ponownie przeprowadzić ustawianie (rozdział.

10 Wyposażenie

Należy używać wyłącznie wyposażenia i materiałów eksploatacyjnych dopuszczonych przez firmę Festool. Zobacz Katalog Festool lub odwiedź stronę www.festool.com.

Zastosowanie innego wyposażenia i materiału eksploatacyjnego może mieć negatywny wpływ na bezpieczeństwo elektronarzędzia i prowadzić do ciężkich wypadków.

Oprócz opisanych elementów wyposażenia firma Festool oferuje dodatkowo kompleksowe wyposażenie systemowe, ułatwiające różnorodne i efektywne wykorzystanie posiadanej maszyny, np.:

• Prowadnica równoległa, element rozszerzający stół PA-TS 55
• Pokrywa boczna, wpusty czołowe ABSA-TS 55
• Zabezpieczenie przed cofaniem piły FS-RSP
• Prowadnica równoległa FS-PA i przedtużenie FS-PA-VL
• Stół wielofunkcyjny MFT/3

10.1 Brzeszczoty, wyposażenie dodatkowe

Dla zapewnienia szybkiego i gładkiego cięcia różnych materiałów, firma Festool oferuje do wszystkich zastosowań tarcze pilarskie specjalnie dopasowane do danego urządzenia Festool.

10.2 System prowadzący

Szyna prowadząca umożliwia wykonywanie precyzyjnych, czystych cięć i chroni równocześnie powierzchnię ciętego elementu przed uszkodzeniem.

W potączeniu z szerokim zakresem wyposażenia system prowadzący umożliwia wykonywanie dokładnych cięć pod kątem, cięć ukośnych i pasowań. Możliwość mocowania za pomocą ścisków śrubowych [11-5] zapewnia niezawodne mocowanie i bezpieczną pracę.

▶ Ustawić luz prowadnicy stołu pilarskiego na szynie prowadzącej za pomocą obu szczęk nastawczych [11-1].

Przed pierwszym użyciem szyny prowadzącej naciąć zabezpieczenie przeciwodpryskowe [11-3]:

▶ Ustawić prędkość obrotową maszyny na poziom 6.
- Ustawić urządzenie wraz z całą płytą prowadzącą przy tylnym końcu szyny prowadzącej.

▶ Włączyć urządzenie.
- Docisnąć urządzenie powoli do ustawionej maks. głębokości cięcia i przyciąć zabezpieczenie przeciwodpryskowe na catej długości, bez zatrzymywania.

Krawędź zabezpieczenia przeciwodpryskowego odpowiada teraz dokładnie krawędzi cięcia.

W celu nacięcia zabezpieczenia przeciwod-pryskowego umieścić szynę prowadzącą na fragmencie drewna.

11 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recyklingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach

12 Wskazówki ogólne

12.1 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip stużący do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawierają bezpośrednich danych osobowych.

Za pomocą specjalnych urządzeń można dane te bezprzewodowo odczytać. Będą one używane wyłącznie w przypadku diagnozy błędów, przeprowadzania naprawy czy gwarancji oraz w celu poprawy jakości lub ulepszania elektronarzędzia. Użycie danych poza wymienionym obszarem bez wyrażnej zgody Klienta nie jest możliwe.

12.2 Bluetooth®

Znak słowny i loga Bluetooth® są zastrzeżonymi znakami towarowymi firmy Bluetooth SIG, Inc. i są używane na podstawie licencji przez TTS Tooltechnic Systems AG & Co. KG a tym samym przez Festool.
