KÄYTTÖOHJE TSC 55 KEB FESTOOL

1 Tunnukset 95
2 Turvallisuusohjeet....95
3 Määräystenmukainen käyttö....98
4 Tekniset tiedot....99
5 Laitteen osat....99
6 Akku....99
7 Asetukset....100
8 Työskentely sähkötyökalulla....102
9 Huolto ja hoito.... 104
10 Tarvikkeet....105
11 Ympäristö.... 105
12 Yleisiä ohjeita.... 105

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä työkäsineitä käyttötarvikkeen vaihdossa ja karkeiden työkappaleiden käsittelyssä!

Käytä hengityssuojainta!

Käytä suojalaseja!

Akun asennus

Akun irrotus

Sormien ja käsien puristumisvaara!

Suurin teho kahdella akulla (36 V).

Vähäisempi teho yhdellä akulla (18 V).

Sahan ja sahanterän pyörintäsuunta

KickbackStop-toiminto

Sähködynaaminen pysäytysjarru

Älä hävitä kotitalousjätteiden mukana.

Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 12.1

CE-tunnus: vahvistaa, että sähkötyöka-lu täyttää Euroopan yhteisön direktiivien määräykset.

Käsittelyohje

Ohje, vihje

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja

käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) tai akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Noudata laturin ja akun käyttöohjetta.

2.2 Konekohtaiset turvallisuusohjeet käsipyörösahoille

Sahaus

VAARA! Älä työnnä käsiäsi sahausatai sahanterän lähelle. Pidä toisella lä kiinni lisäkahvasta tai moottorin osta. Kädet ovat suojassa sahanteräl- n pidät molemmilla käsillä kiinni pyö- an kädensijoista.
- Älä kosketa työkappaleen alapuolta. Suojus ei suojaa sinua sahanterältä työkappaleen alapuolella.
- Säädä sahaussyvyys työkappaleen pak-suuden mukaan. Terästä pitäisi näkyä työ-kappaleen alapuolella alle yksi kokonainen hammaskorkeus.
- Älä missään tapauksessa pidä sahauksen aikana työkappaletta kädessä tai jalan päällä. Kiinnitä työkappale tukevasti. Työkappale on ehdottomasti kiinnitettävä huo- lellisesti, jotta saat estettyä vartaloon kos- ketuksen, sahaterän jumiutumisen tai hal-

Suomi

linnan menettämisen mahdollisimman luotettavasti.

– Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, kun teet töitä, joissa käyttötarvike saattaa koskettaa piilossa olevia sähköjohtoja. Kosketus jännitteiseen johtoon tekee myös sähkötyökalun metalliosat jännitteen alaisiksi ja aiheuttaa sähköiskun.
- Käytä pitkittäissahauksessa aina ohjainta tai suoraa ohjausta reunaa pitkin. Se parantaa sahaustarkkuutta ja pienentää sahanterän jumittumisvaaraa.
- Käytä aina oikean kokoisia ja sopivalla kiinnitysreiällä varustettuja sahanteriä (esim. vinoneliön muotoinen tai pyöreä). Sahanterät, jotka eivät sovi sahan asennusosiin, pyörivät epäkeskisesti ja johtavat hallinnan menetykseen.
- Älä missään tapauksessa käytä vaurioitu-neita tai virheellisiä sahanterän kiristys-laippoja tai -ruuveja. Sahanterän kiristys-laipat ja -ruuvit on suunniteltu varta vasten kyseiselle sahalle ja ne takaavat optimaali-sen tehokkuuden ja käyttöturvallisuuden.

Takaisku – aiheuttaja ja vastaavat turvalli-suusohjeet

• Takaisku on äkillinen reaktio, jonka aiheuttaa jumittunut tai vinossa oleva sahanterä. Tällöin saha tempautuu hallitsemattomasti irti työkappaleesta ja sinkoutuu käyttäjän suuntaan;
• kapenevaan sahausuraan jumittuva sahanterä pysähtyy ja moottorin vääntövoima tempaisee laitteen käyttäjän suuntaan;
  – vinossa tai väärin sahausurassa olevan sahanterän takaosan hampaat saattavat takertua työkappaleen pintaan, jolloin sahanterä tempautuu irti sahausurasta ja saha sinkoutuu taaksepäin käyttäjän suuntaan.

Takaisku johtuu sahan virheellisestä tai epää- sianmukaisesta käytöstä. Sen voi estää sopivilla varotoimenpiteillä, kuten seuraavana on kuvat- tu.

- Ota molemmin käsin kiinni sahan kädensijoista ja pidä käsivarsia sellaisessa asennossa, jossa pystyt hallitsemaan takaiskuvoimia. Seiso aina sahanterän kyljen puolella, älä missään tapauksessa oleskele samalla linjalla sahanterän sahausuraan nähden. Takaiskun yhteydessä pyörösaha saattaa tempautua taaksepäin. Oikein toimimalla käyttäjä pystyy kuitenkin hallitsemaan takaiskuvoimia.

• Jos sahanterä jumittuu tai keskeytät työskentelyn, vapauta käyttökytkin ja pidä sahaa liikuttamatta työkappaleessa, kunnes sahanterä on pysähtynyt paikalleen. Älä missään tapauksessa yritä irrottaa sahaa työkappaleesta tai vetää sahaa taaksepäin, kun sahanterä ei ole vielä pysähtynyt, koska muuten voi tapahtua takaisku. Selvitä ja poista sahanterän jumittumisen syy.
• Kun haluat käynnistää työkappaleessa olevan sahan uudelleen, keskitä sahante-rä sahausuraan ja tarkista, etteivät sen hampaat ole jumissa työkappaleessa. Jos sahanterä jumittuu, se saattaa tempautua irti työkappaleesta, tai terä voi aiheuttaa ta-kaiskun, kun käynnistät sahan uudelleen.
• Tue suuret levyt, jotta saat vähennettyä sahanterän jumittumisesta johtuvaa ta-kaiskuvaaraa. Suuret levyt voivat taipua omasta painostaan. Levyt täytyy tukea molemmilla puolilla, sekä sahausuran läheltä että myös reunoistaan.
• Älä käytä tylsiä tai vaurioituneita sahante- riä. Jos sahanterien hampaat ovat tylsiä tai vääntyneitä, sahausurasta tulee liian ka-pea. Tämä lisää kitkaa ja johtaa sahanterän jumittumiseen ja takaiskuun.
• Kiristä ennen sahausta sahaussyvyyden ja sahauskulman säätimet. Jos säädöt muuttuvat sahauksen aikana, sahanterä saattaa jumittua ja johtaa takaiskuun.
• Noudata erityistä varovaisuutta, kun teet upotussahauksia seiniin tai piilossa olevien kohteisiin. Materiaaliin sahaava sahanterä voi jumittua piilossa oleviin osiin ja johtaa takaiskuun.

Suojuksen toiminta

• Tarkasta ennen jokaista käyttökertaa, että suojus sulkeutuu kunnolla. Älä käytä sa-haa, jos suojus ei liiku esteettömästi eikä sulkeudu välittömästi. Älä missään ta-pauksessa lukitse tai sido suojusta paikalleen, koska tällöin sahanterä olisi suojaamaton. Jos saha putoaa vahingossa lattial-le, suojus saattaa vääntyä. Varmista, että suojus liikkuu esteettä ja ettei se kosketa muihin osiin missään sahauskulmassa ja - syvyydessä.

• Tarkasta suojuksen jousen kunto ja toimivuus. Huollata työkalu ennen käyttöä, jos suojus ja jousi eivät toimi moitteettomasti. Vaurioituneet osat, tahmeat likakerrokset tai purukertymät hidastavat suojuksen liikettä.

• Varmista ei-suorakulmaisesti tehtävässä upotussahauksessa, ettei sahan pohjalevy pääse siirtymään. Sivusuuntainen siirtyminen saattaa jumittaa sahanterän ja johtaa siten takaiskuun.

• Aseta saha työpöydälle tai lattialle vain kun sen suojus peittää sahanterän. Suojamaton ja edelleen pyörivä sahanterä liikuttaa sahaa sahaussuuntaa vastaan ja sahaa kaikkea tielleen osuvaa. Huomioi siksi sahan jälkikäyntiaika.

Tunnistuspään [1-21] toiminta (KickbackStop-toiminto)

• Puhdista jokaisen teränvaihdon yhteydessä tunnistusyksikkö [5-4] paineilmalla tai siveltimellä. Tunnistusyksikön lika voi häiritä KickbackStop-toimintoa ja siten estää sahanterän jarruttamisen.
• Älä käytä sahaa, jos tunnistuspää on vääntynyt. Jo pienikin vaurio voi hidastaa sahanterän jarruttamista.

2.3 Valmiiksi asennettua sahanterää koskevat turvallisuusohjeet

Käyttökohde

• Terässä ilmoitettua huippukierroslukua ei saa ylittää / kierroslukualuetta täytyy nou-dattaa.
• Valmiiksi asennettua sahanterää saa käyttää vain pyörösahoissa.
  – Noudata erityistä varovaisuutta, kun otat terän pakkauksesta / asetat terän pak-kaukseen, sekä terän käsittelyssä (esim. kun asennat terän työkaluun). Loukkaantumisvaara terävien terien takia!
• Käytä terää käsitellessäsi työkäsineitä, jotka vähentävät loukkaamisvaaraa ja mahdollistavat tukevan otteen terästä.
• Sahanterä täytyy vaihtaa, jos sen rungossa on halkeamia. Korjaaminen on kielletty.
• Juotetuilla hampailla varustettuja sahante- riä ei saa enää käyttää, kun niiden ham- maspaksuus on alle 1 mm.
• Teriä ei saa käyttää, jos niissä on näkyviä halkeamia tai tylsiä tai vaurioituneita hampaita.

Asennus ja kiinnitys

• Terät täytyy kiinnittää niin, etteivät ne voi irrota käytön aikana.

• Terien asennuksessa on varmistettava, että terä kiristetään navan tai kiinnityspinnan kohdalta, ja etteivät hampaat kosketa muihin osiin.

• Avaimen pidentäminen jatko-osalla tai liitoksen kiristäminen vasaraniskuilla on kiellettyä.

• Kiinnityspinnat täytyy puhdistaa liasta, rasvasta, öljystä ja vedestä.
• Kiinnitysruuvit täytyy kiristää valmistajan toimittamien ohjeiden mukaan.
• Kun sahanterien reiän halkaisija säädetään työkalun karan halkaisijan kokoiseksi, tähän saa käyttää vain asennettuja renkaita, esimerkiksi: paikalleen puristettuja tai pitävästi kiinnitettyjä renkaita. Irrallaan olevia renkaita ei saa käyttää.

Huolto ja hoito

• Korjaus- ja hiontatöitä saavat tehdä vain Festool-huoltokorjaamot tai valtuutetut ammattilaiset.
• Terän rakennetta ei saa muuttaa.
• Puhdista terä säännöllisesti pihkasta ja muista epäpuhtauksista (puhdistusaineen pH-arvo 4,5-8).
• Tylsien hampaiden teräsärmät saa teroittaa 1 mm:n minimipaksuuteen asti.
• Terää saa kuljettaa vain soveltuvassa pak-kauksessa - loukkaantumisvaara!

2.4 Lisäturvallisuusohjeet

Käytä soveltuvia henkilönsuojavarusteita: Kuulosuojaimia, suojalaseja, hengityssuojainta pölyä aiheuttavissa töissä, suojakäsineitä karkeita materiaaleja käsiteltäessä ja terän vaihdossa.

- Työstön yhteydessä saattaa syntyä tervey-delle haitallista / myrkyllistä pölyä (esim. lyijypitoiset maalit, tietyt puulaadut tai metallit). Näiden pölylaatujen koskettami-nen tai hengittäminen voi aiheuttaa vaaraa laitteen käyttäjälle tai lähellä oleville ih-misille. Noudata oman maasi voimassaole-via turvallisuusmääräyksiä.

Käytä terveytesi suojelemiseksi P2-ityksensuojainta. Huolehdi sisätiloissa kkaasta ilmanvaihdosta ja kytke laiteen järjestelmäimuri.

- Tätä sähkötyökalua ei saa asentaa työpöytään. Sähkötyökalusta saattaa tulla vaarallinen ja se voi johtaa vakaviin onnettomuksiin, jos se asennetaan toisen valmistajan tai itsetehtyyn työpöytään.

- Älä käytä akkusähkötyökalua verkkolait-teilla tai vierailla akuilla. Älä käytä vierai-

ta latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisä-tarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin.

• Tarkista rungon osat vaurioiden (esim. murtumat tai hiushalkeamat) varalta. Korjauta vaurioituneet osat ennen sähkötyökalun käyttöä.
• Käytä soveltuvia rakenneilmaisimia piilossa olevien johtojen etsimiseen, tai kysy neuvoa paikalliselta energia-/vesijohtolai-tokselta. Sähkötyökalun kosketus jännitet-tä johtavaan johtoon voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa räjähdyksen. Vesijohdon rikkoutuminen aiheuttaa esinevahinkoja.

2.5 Alumiinin työstö

Alumiinia työstettäessä on noudatettava turvallisuussyistä seuraavia toimenpiteitä:

• Käyta suojalaseja!
• Kytke sähkötyökalu soveltuvaan antistaattisella imuletkulla varustettuun imuriin.
• Puhdista sähkötyökalun moottorikoteloon kertynyt pöly säännöllisin väliajoin.
• Käytä alumiinisahanterää.
• Sulje läpinäkyvä suojus / purusuojus.
• Levyjä sahattaessa on käytettävä petrolivoitelua, ohutseinäisiä profiileja (maks. 3 mm) voi työstää ilman voitelua.

2.6 Päästöarvot

EN 62841 mukaan määritetyt arvot ovat tyypillisesti:

Äänenpainetaso L

$$ _ {P A} = 9 5 \mathrm{dB(A)} $$

Äänentehotaso L

$$ _ {W A} = 1 0 6 \mathrm{dB(A)} $$

Epävarmuus K =

5 dB

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

▶ Käytä kuulosuojaimia.

Tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet- tynä EN 62841:

Puun sahaaminen

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Alumiinin sahaaminen

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Ilmoitetut päästöarvot (tärinä, melu)

• ovat koneiden keskinäiseen vertailuun,
• soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arviointiin,
• edustavat sähkötyökalun pääasiallisia käyttösovelluksia.

HUOMIO

Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta.

• Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa.
  ▶ Todellisesta kuormituksesta riippuen täytyy määrittää asiaankuuluvat varotoimenpiteet käyttöturvallisuuden takaamiseksi.

3 Määräystenmukainen käyttö

Akkukäsipyörösaha on tarkoitettu puun, puunkaltaisten materiaalien, kipsi- ja sementtisi-donnaisten kuitumateriaalien sekä muovien sa-haamiseen. Festoolin tarjoamien alumiinille tarkoitettujen erikoissahanterien avulla konetta voidaan käyttää myös alumiinin sahaamiseen.

Asbestipitoisia materiaaleja ei saa sahata.

Älä käytä katkaisu- ja hiomalaikkoja.

Sähkötyökalu soveltuu käytettäväksi saman jänniteluokan BP-mallisarjan Festool-akkujen kanssa.

Tämä sähkötyökalu on tarkoitettu vain ammat- tityöntekijöiden tai koneen käyttöopastuksen saaneiden henkilöiden käyttöön.

Laitteen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahin-

3.1 Sahanterät

Työkalussa saa käyttää vain seuraavien tietojen mukaisia sahanteriä:

• Standardin EN 847-1 mukaiset sahanterät
  – Sahanterän halkaisija 160 mm
• Sahausuran leveys 1,8 mm
• Kiinnitysreikä 20 mm
• Terärungon vahvuus 1,1-1,4 mm
• Soveltuu maks. 9500 min ^-1 kierrosluvulle Festool-sahanterät ovat standardin EN 847-1 mukaisia.

Sahaa vain sellaisia materiaaleja, joille kyseinen sahanterä on tarkoitettu.

4 Tekniset tiedot

Akku-upotussaha TSC 55 KEB
Moottorin jännite 18 - 2 x 18 V
Kierrosluku (kuormittamat-tomana) 1 x 18 V	2650 - 3800 min ^-1
Kierrosluku (kuormittamat-tomana) 2 x 18 V	2650 - 5200 min ^-1
Kallistuskulma -1°...47°
Sahaussyvyys kun 0° 0 - 55 mm
Sahaussyvyys kun 45° 0 - 43 mm
Sahanterän mitat 160 x 1,8	x 20 mm
EPTA-Procedure 01:2014 - ohjeiden mukainen paino (kahdella akulla BP 18 Li 5,2 AS)	5,3 kg
Paino ilman akkua 3,9 kg

5 Laitteen osat

[1-1]	Kahvat
[1-2]	Kulmasäädön kiertonupit
[1-3]	Kulma-asteikko
[1-4]	Lukitusten avauskohdat -1°...47° sa-hauskulmia varten
[1-5]	Käyttötarvikkeen vaihtovipu
[1-6]	Käynnistyssalpa
[1-7]	Käynnistys-/sammutuskytkin
[1-8]	Poistoimuliitäntä
[1-9]	Akun vapautuspainike
[1-10]	Säätöleuat
[1-11]	Akun kapasiteettinäytön painike
[1-12]	Kierrosluvun säätö
[1-13]	Akun kapasiteettinäyttö
[1-14]	KickbackStop-toiminnon tilan LED-valo
[1-15]	KickbackStop-toiminto OFF -painike
[1-16]	Sahaussyvyyden säätöruuvi teroitet-tuja sahanteriä varten
[1-17]	Syvyydenrajoitin
[1-18]	Sahauskohdan osoitin
[1-19]	Läpinäkyvä suojus / purusuojus

[1-20] Murtosuoja
[1-21] Tunnistuspää
[1-22] Suojus
[1-23] Syvyydenrajoittimen kaksiosainen asteikko (ohjainkiskon kanssa / ilman ohjainkiskoa)

Ilmoitetut kuvat ovat käyttöoppaan alussa ja lopussa.

Kuvassa esitetyt tai tekstissä kuvaillut lisävarusteet eivät osittain sisälly toimitukseen.

6 Akku

Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estää kunnollisen kosketuksen ja vioittaa koskettimia.

Viallinen kosketin voi johtaa laitteen ylikuumenemiseen ja vaurioitumiseen.

[2A]

Irrota akku.

[2B]

Asenna akku - niin että se lu- kittuu paikalleen.

① Huomioi! Koneen käyttö on mahdollista vain seuraavin edellytyksin [2C]:

Molemmat akut asennettuna. Suurin teho kah-della akulla (36 V).

Vain alempi akku asennettuna. Vähäisempi teho yhdellä akulla (18 V).

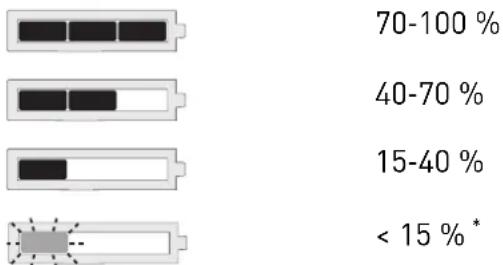

6.1 Kapasiteettinäyttö

Kapasiteettinäyttö [1-13] näyttää painiketta [1-11] painettaessa akun lataustilan n. 2 s ajan:

* Suositus: lataa akku ennen käytön jatkamista.

① Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttöohjeista.

7 Asetukset

VAROITUS

Loukkaantumisvaara

- Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

7.1 Elektroniikka

Pehmeä käynnistyminen

Elektronisesti säädetty pehmeä käynnistys varmistaa sähkötyökalun nykäisemättömän käynnistyksen.

Tasainen kierrosluku

Elektroniikka pitää moottorin kierrosluvun samana. Tällä tavoin sahausnopeus pysyy jatkuvasti tasaisena myös kuormituksessa.

Kierrosluvun säätö

Kierroslukua voi säätää portaattomasti säätöpyörällä [1-12] kierroslukalueen puitteissa (katso Tekniset tiedot). Siten voit säätää optimaalisen sahausnopeuden työstettävän pinnan mukaan.

Materiaalikohtainen kierroslukualue

Täyspuu (kova, pehmeä) 6
Lastu- ja kovakuitulevyt 3 - 6
Kerrospuu, kimpilevyt, viilulevyt ja pin-noitetut levyt	6
Laminaatti, mineraalimateriaalit 4 - 6
Kipsi- ja sementtisidonnaiset lastu- ja kuitulevyt	1 - 3
Alumiinilevyt ja -profiilit maks. 15 mm 4 - 6
Muovit, kuituvahvisteiset muovit (lasi-kuitumuovi), paperi ja kuitu	3 - 5
Akryylilasi 4 - 5

Virran rajoitus

Virran rajoitus estää äärimmäisessä ylikuormituksessa liian suuren virranoton. Tämä voi pienentää moottorin kierroslukua. Moottori kiihtyy heti uudelleen kuormituksen keventämisen jälkeen.

Jarru

Sahassa on elektroninen jarru. Moottorin sammutuksen jälkeen elektroninen jarru pysäyttää sahanterän n. 2 sekunnin sisällä.

Ylikuumenemissuojaus

Jos moottorin lämpötila on liian korkea, virransyöttöä ja kierroslukua alennetaan. Sähkötyö-

kalu käy edelleen matalammalla teholla, jotta moottorin tuuletin jäähdyttää koneen nopeasti. Kun moottori on jäähtynyt, sähkötyökalun kierrosnopeus nousee jälleen automaattisesti.

7.2 Sahaussyvyyden säätö

Sahaussyvyyden voi säätää 0 - 55 mm syvyydenrajoittimen [3-1] avulla.

Sahauslaitetta voi painaa sen jälkeen alaspäin säädettyyn sahaussyvyyteen asti.

Sahaussyvyys ilman ohjainkiskoa maks. 55 mm

Sahaussyvyys FS-ohjainkiskon kanssa maks. 51 mm

7.3 Sahauskulman säätö

0^-45^ :

▶ Avaa kiertonupit [4-1].
Käännä sahalaite haluamaasi sahauskulmaan [4-2].
▶ Sulje kiertonupit [4-1].

i Molemmat asennot (0° ja 45°) ovat tehdasasetuksia ja ne voi tarvittaessa säädättää huoltopisteessä.

Työnnä kulmasahauksissa läpinäkyvä suojus / murtosuoja yläasentoon!

Alileikkaukseen -1° ja 47°:

Käännä sahalaite yllä kuvatulla tavalla ää- riasentoon (0°/45°).
▶ Vedä lukituksen avaajaa [4-3] hieman ulos.
▶ Vedä -1°-alileikkuuta varten lisäksi lukituk-sen avaaja [4-4] ulos.
Sahalaite menee -1°/47°-asentoon.
▶ Sulje kiertonupit [4-1].

7.4 Sahanterän valinta

Festool-sahanterät on merkitty värillisellä renkaalla. Väri tarkoittaa materiaalia, jolle sahanterä soveltuu.

Huomioi tarvittavat sahanterätiedot (katso lu- ku 3.1).

Väri Materiaali Tunnus

Keltai- nen	Puu
Punai- nen	Laminaatti, mine- raalimateriaali

Väri Materiaali Tunnus

Vihreä Kipsi- ja sementtisi-donnaiset lastu- ja kuitulevyt

Sininen Alumiini, muovi

7.5 Sahanterän vaihto [5]

HUOMIO

Kuuman ja terävän käyttötarvikkeen aiheuttama loukkaantumisvaara

• Älä käytä tylsiä tai viallisia käyttötarvikkei-ta.
• Käytä työkäsineitä, kun käsittelet käyttö-tarviketta.

VAROITUS

Loukkaantumisvaara

- Irrota akku sähkötyökalusta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Sahanterän irrottaminen

• Käännä saha ennen sahanterän vaihtoa 0°-asentoon ja säädä suurin sahaussyvyys.
  Käännä vipu [5-2] rajoittimeen asti. Liikuta vipua vain sahan ollessa pysäytettynä!
  ▶ Paina sahalaite alas, niin että se lukittuu paikalleen.
  Sahalaite on ylemmässä lukitusasennossa [A].
  ▶ Avaa ruuvi [5-8] kuusiokoloavaimella [5-2].
  ▶ Ota sahanterä [5-7] pois.

Tunnistusyksikön puhdistaminen

VAROITUS! Tunnistusyksikön lika voi häiritä KickbackStop-toimintoa ja siten estää sahante-rän jarruttamisen.

• Pidä kiinni sahalaitteen kahvasta, sulje vipu [5-2] ja paina sahalaite alas ääriasentoonsa.
• Avaa vipu [5-2] uudelleen ja anna sahalaitteen lukittua.
  Sahalaite on alemmassa lukitusasennossa [B].
  ▶ Puhdista tunnistusyksikkö [5-4] paineilmalla tai siveltimellä.

Sahanterän asennus

VAROITUS! Tarkasta ruuvit ja laippa lian varalta ja käytä vain puhtaita ja vauriottomia osia!

▶ Ota tukeva ote sahalaitteesta ja käännä vipu [5-2] rajoittimeen asti.

▶ Siirrä sahalaite takaisin ylempään lukitusasentoon.

▶ Asenna uusi sahanterä.
VAROITUS! Sahanterän [5-6] ja sahan [5-3] pyörimissuunnan täytyy olla identtisiä! Tämän ohjeen noudattamisen laiminlyönti voi aiheuttaa vakavia vammoja.
▶ Asenna ulompi laippa [5-5] niin, että vääntiötapit tarttuvat sisemmän laipan aukkoon.
- Kiristä ruuvi [5-8] pitävästi paikalleen.
- Pidä kiinni sahalaitteen kahvasta, sulje vipu [5-2] ja ohjaa sahalaite takaisin yläasentoonsa.

7.6 Läpinäkyvän suojuksen / murtosuojan asennus

Läpinäkyvä suojus [6-1] varmistaa sahanterän näkyvyyden ja optimoi pölynpoiston.

Murtosuoja (vihreä) [6-2] parantaa lisäksi 0°-asennolla tehtävissä sahauksissa työkappaleen yläpinnan sahausreunan laatua.

▶ Aseta murtosuoja [6-2] paikalleen.
- Ruuvaa kiertonuppi [6-3] pitkittäisreiän läpi murtosuojaan.
▶ Varmista, että mutteri [6-4] on kunnolla paikallaan murtosuojassa.
▶ VARO! Käytä vain upotussahan mukana toimitettua kiertonuppia. Toisesta sahasta peräisin oleva kiertonuppi voi olla liian pitkä ja jumittaa sahanterän.

Murtosuojan sahaaminen sopivaksi

Ennen ensimmäistä käyttökertaa murtosuoja täytyy sahata sopivaksi:

▶ Säädä kone suurimmalle sahaussyvyydelle.
▶ Säädä koneen kierroslukuportaaksi 6.
▶ Aseta kone hukkapalan päälle, jotta voit sahata murtosuojan sopivaksi.

7.7 Pölynpoisto

VAROITUS

Pöly aiheuttaa vaaraa terveydelle

• Älä missään tapauksessa työskentele ilman imuria.
  ▶ Noudata maakohtaisia määräyksiä.
  Kun sahaat syöpää aiheuttavia materiaaleja, kytke työkaluun aina sopiva järjestelmäimuri maakohtaisten määräysten mukaisesti. Älä käytä työkalun pölypussia.

Työkalun oma pölynpoisto

Kiinnitä pölynkeruupussin [7-3] liitäntäkappale [7-2] kiertämällä oikealle poistoimuliitännän [7-1] kohdalta.
- Tyhjennystä varten irrota pölynkeruupussin liitäntäkappale kiertämällä vasemmalle poistoimuliitännän kohdalta.

Suomi

Suojuksen tukkeutuminen saattaa häiritä turvallisuustoimintoja. Tukosten välttämiseksi työssä kannattaa käyttää järjestelmäimuria täydellä imuteholla.

Sahattaessa (esim. MDF-levyä) voi muodostua staattista sähkövarausta. Työskentele tässä tapauksessa järjestelmäimurin ja antistaattisen imuletkun kanssa.

Festool-järjestelmäimuri

Poistoimuliitäntään [7-1] voi kytkeä Festooljärjestelmäimurin, jonka imuletkun halkaisija on 27/32 mm tai 36 mm (suosittelemme kokoa 36 mm vähäisemmän tukkeutumisvaaran takia).

∅ 27 imuletkun liitäntäkappale kytketään kulmakappaleen [7-4] sisälle. ∅ 36 imuletkun liitäntäkappale kytketään kulmakappaleen [7-4] päälle.

VARO! Jos et käytä antistaattista imuletkua, työkaluun voi varautua staattista sähköä. Voit saada sähköiskun ja sähkötyökalun elektroniikka saattaa vaurioitua.

8 Työskentely sähkötyökalulla

Noudata töissä kaikkia tämän oppaan alussa annettuja turvallisuusohjeita ja

sekä seuraavia määräyksiä:

Ennen aloitusta

• Tarkasta ennen jokaista käyttökertaa, että käyttökoneisto kääntyy sahanterän kanssa moitteettomasti ja täydellisesti takaisin ylös lähtöasentoonsa suojakoteloon. Älä käytä sahaa, jos se ei siirry luotettavasti ylempään ääriasentoonsa. Älä missään tapauksessa kiinnitä tai lukitse kääntyvää käyttökoneistoa tiettyyn sahaussyvyyteen. Muuten sahanterä on esillä suojaamattomana.
• Tarkasta ennen jokaista käyttökertaa upotusmekanismin toiminta ja käytä työkalua vain, kun se toimii asianmukaisesti.
• Tarkasta sahanterän kunnollinen kiinnitys.
• Tarkasta KickbackStop-toiminto ennen sahan jokaista käyttökertaa (katso luku 8.7).
• VARO! Ylikuumenemisvaara! Varmista ennen käytön aloittamista, että akku on lukittu kunnolla paikalleen
• Varmista ennen töiden aloittamista, että kiertonuppi [1-2] on kiristetty pitävästi pai-kalleen.
• Varmista, ettei poistoimuletku takerru missään sahausuran kohdissa työkappalee-

seen, työkappalealustaan tai lattian vaarakohtiin.

• Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työstön aikana.
• Aseta työkappale jännityksettömään ja ta- saiseen asentoon.

Sahaustyössä

– Aseta sahan pöytälevy aina kokonaan pintaa vasten.
- Pidä työskentelyn aikana aina molemmilla käsillä kiinni sähkötyökalun kahvois-ta [1-1]. Tämä on ehdottoman tärkeää, jotta työskentely ja upotussahaus sujuu tar-kasti. Upota sahanterä hitaasti ja tasaisesti työkappaleeseen.
- Ohjaa sähkötyökalu työkappaletta vasten vain, kun moottori on käynnissä.
- Työnnä sahaa aina eteenpäin [10-2], älä missään tapauksessa vedä sitä taaksepäin itseäsi kohti.
– Sahaa sopivalla vauhdilla, niin että saat estettyä sahanteräsärmien ylikuumenemisen ja muovia sahatessa muovin sulamisen. Mitä kovempaa sahattava materiaali on, sitä hitaammin kannattaa sahata.
- Aseta saha työpöydälle tai lattialle vain kun sen suojus peittää sahanterän kokonaan.

8.1 Päälle-/poiskytkentä

Työnnä kytkentäsälpa [1-6] ylös ja paina käyttökatkaisinta [1-7] (paina = päälle / ta = POIS PÄÄLTÄ).

Kytkentäsalvan käyttö vapauttaa upotusmekanismin lukituksen. Sahalaitetta voidaan liikuttaa alaspäin. Tässä yhteydessä sahanterä tulee esiin suojuksesta.

8.2 Varoitusäänimerkit

Varoitusäänimerkit annetaan seuraavissa käyttötiloissa ja laite sammuu:

peep — —

Akku tyhjä tai kone yli-kuormitettu:

▶ Vaihda akku
▶ Kuormita konetta vähemmän

8.3 KickbackStop-toiminto

VAROITUS

Loukkaantumisvaara

KickbackStop-toiminto ei voi estää takaiskua sataprosenttisen varmasti.

- Työskentele aina keskittyneesti ja noudata kaikkia turvallisuusohjeita ja varoituksia.

Työskentelyn aikana tapahtuva takaisku saattaa nostaa sahan tahattomasti ylös.

Tunnistuspää [8-1] tunnistaa työskentelyn aikana sahan tahattoman nousun työkappaleesta tai kiskosta (takaisku) ja laukaisee sahanterän pikajarrutuksen (kuva 8a).

Siten se vähentää takaiskuvaaraa. Se ei voi kuitenkaan estää sitä sataprosenttisen varmasti.

KickbackStop-toiminnon tilan LED-valo

Väri Merkitys
Vihreä KickbackStop-toiminto on aktivoitu.
Oranssi KickbackStop-toiminto on deaktivoitu.
Vilkkuu oranssina	KickbackStop-toiminto ei ole aktivoitu.Saha on käynnistetty ennen kuin tunnistuspää on painettu työkap-paletta tai ohjainkiskoa vasten.Sahan pöytälevy ei ole kokonaan alustaa vasten.LED-valo vaihtuu vihreäksi, kun saha on painettu kokonaan alustaa vasten. Jos näin ei tapahdu, tarkasta KickbackStop-toiminto (katso luku 8.7)
Vilkkuu punaise-na	KickbackStop-toiminto on lauen-nut.

8.4 KickbackStop-toiminnon tahaton laukeaminen

KickbackStop-toiminto saattaa laueta, jos työskentelet ilman ohjainkiskoa ja sahaat epäta-saista työkappaletta (kuva 8b).

Tunnistuspää [8-1] seuraa työkappaleen pintaa. Työkappaleen syvennyskohta vastaa asentoa, jossa tunnistuspää tunnistaa sahan nousemisen työkappaleesta tai ohjainkiskosta. Siksi KickbackStop-toiminto laukeaa. Tällöin sahaustyö pitää mahdollisesti tehdä ilman KickbackStop-toimintoa (katso luku 8.6).

8.5 Menettely KickbackStop-toiminnon lauettua

Lauennut työkalun tahattoman nousun takia (takaisku)

▶ Tutki ja poista sahan nousemisen syyt.
▶ Tarkasta laite vaurioiden varalta.
▶ Tarkasta tunnistuspää vaurioiden varalta.
▶ Tarkasta KickbackStop-toiminto (katso luku 8.7).

KickbackStop-toiminnon tahattoman laukeamisen jälkeen

▶ Vapauta käynnistys-/sammutuskytkin ja odota, kunnes KickbackStop-toiminnon tilan LED-valo ei enää vilku.
▶ Tarkasta, onko todellakin kyse KickbackS-top-toiminnon tahattomasta laukeamisesta (katso luku 8.4) vai sittenkin takaiskusta.
▶ Yritä seuraavaksi jatkaa työskentelyä akti- voidun KickbackStop-toiminnon kanssa. Deaktivoi KickbackStop-toiminto vain, jos työskentelet ilman kiskoa ja työkappaleen suuri epätasaisuus saisi KickbackStop-toi- minnon laukeamaan monta kertaa (katso luku 8.6).

8.6 Työskentely ilman KickbackStop-toimintoa

VAROITUS

Loukkaantumisvaara

Jos KickbackStop-toiminto on deaktivoitu, sahanterää ei jarruteta tahattomassa nousutilanteessa.

▶ Deaktivoi KickbackStop-toiminto vain, jos työskentelet ilman kiskoa ja työkappaleen suuri epätasaisuus saisi KickbackStop-toiminnon laukeamaan monta kertaa tahattomasti.

KickbackStop-toiminnon deaktivointi

▶ Paina KickbackStop-toiminto OFF -painiketta.
▶ Paina käynnistys-/sammutuskytkintä 10 sekunnin sisällä ja pidä sitä pohjaan painettuna.
KickbackStop-toiminto pysyy deaktivoituna käynnistys-/sammutuskytkimen seuraavaan vapautukseen asti.

i KickbackStop-toiminnon voi deaktivoida vain ennen sahan käynnistämistä.

8.7 KickbackStop-toiminnon tarkastaminen

VAROITUS

Loukkaantumisvaara esillä olevan sahante-rän takia.

• Säädä ennen toimintatarkastusta sahaus-syvyydeksi 0 mm.
  Suosittelemme irrottamaan sahanterän ennen toimintatarkastusta.

▶ Säädä sahaussyvyydeksi 0 mm.
▶ Aseta laite tasaiselle ja tukevalle alustalle.
▶ Kytke laite päälle.

Suomi

▶ Paina KickbackStop-toiminto OFF -painiketta 5 sekunnin sisällä 4 kertaa vähintään 0,5 sekunnin väliajoin.

KickbackStop-toiminnon tilan LED-valo vilkkuu vuorotellen punaisena ja vihreänä.

▶ 15 sekunnin sisällä

▷ Paina sahalaitetta alaspäin.
▷ Nosta laitteen takaosaa ja laske se takaisin alas.

Laite antaa äänimerkin, tilan LED-valo palaa vihreänä. KickbackStop-toiminto on kunnossa. Jos laite ei anna äänimerkkiä ja tilan LED-valo ei vaihdu vihreäksi, KickbackStop-toiminto on epäkunnossa.

▶ Tarkasta, onko toimintatarkastus suoritettu oikein.
▶ Puhdista sahanterän takana oleva tunnistusyksikkö (katso Sahanterän vaihtaminen). Jos tästä huolimatta toimintatarkastus epäonnistuu, laitetta ei saa enää käyttää. Käänny Festool-huoltokorjaamon puoleen.

8.8 Sahaaminen viivaa pitkin

Sahausuran osoitin [9-2] näyttää 0°- ja 45°- sahauksissa (ilman ohjainkiskoa) sahauksen kul-kulinjan.

8.9 Palojen sahaaminen

Laita kone sahauspöydän etumainen osa edellä työkappaleelle, käynnistä kone, paina säädetylle sahaussyvyydelle ja työnnä eteenpäin sahaussuuntaan.

8.10 Aukkojen sahaaminen (upotussahaus)

Takaiskujen välttämiseksi upotussa-hauksessa on ehdottomasti noudatettava seuraavia ohjeita:

• Aseta koneen sahauspöydän takareuna aina tukevaa rajoitinta vasten.
• Aseta kone ohjainkiskolla tehtävissä töissä takaiskujarrua FS-RSP (lisätarvike) [11-4] vasten, joka lukitaan ohjainkiskoon.

Menettelyohjeet

▶ Aseta kone työkappaleen päälle ja tue se rajoittimeen (takaiskujarru).
▶ Käynnistä kone.
▶ Paina konetta hitaasti alaspäin säädettyyn sahaussyvyyteen ja työnnä sitä eteenpäin sahaussuuntaan.

Merkit [9-1] osoittavat suurimmassa sahaussy-vyydessä ja ohjainkiskoa käytettäessä sahanterän (∅ 160 mm) etumaisen ja takimmaisen sahauskohdan.

8.11 Kipsi- ja sementtisidonnaiset kuitulevyt

Suuren pölynmuodostuksen takia suosittelemme käyttämään suojuksen sivulle asennettavaa suojalaitetta ABSA-TS55 (lisätarvike) ja Festoolin märkäkuivaimuria.

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina akku sähkötyökalusta, ennen kuin alat tehdä koneeseen liittyviä huolto- ja kunnossapitotöitä.
• Kaikki moottorin rungon avaamista edellyttävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-va-raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

Noudata seuraavia ohjeita:

▶ Vaurioituneet varolaitteet ja osat (esim. rikkoutunut käyttötarvikkeen vaihtovipu [1-5]) täytyy korjauttaa tai vaihdattaa valtuutetussa ammattikorjaamossa, mikäli käyttöohjeissa ei ole toisin neuvottu.
Tarkasta, että koko käyttökoneiston ylös suojattuun ääriasentoon siirtävä palautusjousi on hyvässä kunnossa ja toimii moitteettomasti.
- Pidä ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina esteettöminä ja puh-taina.
- Imuroi kaikista sähkötyökalun aukoista sirut ja purut pois. Älä missään tapauksessa avaa suojusta [1-22].
- Pidä sähkötyökalun, latauslaitteen ja akun liitäntäkoskettimet puhtaina.
Kun työstät kipsi- ja sementtisidonnaisia kuitulevyjä, puhdista työkalu erityisen huo- lellisesti. Puhdista sähkötyökalun ja käyttö- kytkimen tuuletusaukot kuivalla ja öljyttö- mällä paineilmalla. Muuten sähkötyökalun rungon sisään ja käyttökytkimen ympärille voi kertyä kipsipitoista pölyä, joka kovettuu ilmankosteuden vaikutuksesta. Tämä saat- taa johtaa kytkentämekanismin häiriöihin

9.1 Teroitetut sahanterät

Säätöruuvilla [10-1] voit säätää teroitettujen sahanterien sahaussyvyyden tarkasti.

▶ Säädä sahaussyvyyden rajoitin [10-2] asentoon 0 mm (ohjainkiskon kanssa).
- Avaa sahalaitteen lukitus ja paina sahaa alaspäin rajoittimeen asti.
- Kierrä säätöruuvia [10-1] sisäänpäin, kunnes sahanterä koskettaa työkappaletta.

9.2 Sahauspöytä horjuu

i Sahauskulman säädön yhteydessä sa- hauspöydän täytyy olla tasaiselle alustalla.

Jos sahauspöytä horjuu, säätö täytyy tehdä uudelleen (luku 7.3).

10 Tarvikkeet

Käytä vain Festoolin hyväksymiä lisä- ja kulu- tustarvikkeita. Katso Festool-luettelo tai www.festool.com.

Muiden lisävarusteiden ja käyttötarvikkeiden käyttäminen voi tehdä sähkötyökalun epäturvalliseksi ja aiheuttaa vakavia onnettomuuksia.

Kuvattujen lisätarvikkeiden lisäksi Festool tarjoaa laajan valikoiman muitakin järjestelmätarvikkeita, joiden avulla pystyt käyttämään konettasi monipuolisesti ja tehokkaasti, esimerkiksi:

• Suuntausohjain, pöydän levennysosa PA-TS 55
  • Sivukansi, varjosaumat ABSA-TS 55
  • Takaiskujarru FS-RSP
• Suuntausohjain FS-PA ja jatke FS-PA-VL
  • Monitoimipöytä MFT/3

10.1 Sahanterät, muut tarvikkeet

Festool tarjoaa kaikkiin käyttökohteisiin varta vasten Festool-sahoille räätälöityjä sahanteriä, joilla voit sahata erilaisia materiaaleja nopeasti ja siististi.

10.2 Ohjainjärjestelmä

Ohjainkisko mahdollistaa tarkat ja siistit sahaukset ja estää samalla työkappaleen pintavauriot.

Laajan tarvikevalikoiman avulla ohjainjärjestelmällä voi tehdä tarkkoja kulmasahauksia, jiirisahauksia ja sovitustehtäviä. Kiinnitysmahdollisuus ruuvipuristimilla [11-5] takaa pitävän asennuksen ja turvallisen työskentelyn.

▶ Säädä sahauspöydän ohjausvälys ohjainkiskolla kahdella säätöleualla [11-1].

Sahaa ennen ohjainkiskon ensimmäistä käyttökertaa murtosuoja [11-3] sopivaksi:

▶ Säädä koneen kierroslukuportaaksi 6.

▶ Aseta kone koko ohjauslaatan kanssa ohjainkiskon takapäätyyn.
▶ Käynnistä kone.
- Paina konetta hitaasti alaspäin suurimpaan säädettyyn sahaussyvyyteen asti ja sahaa murtosuoja sopivaksi ilman paikaltaan siirtämistä koko pituudelta.

Tämän jälkeen murtosuojan reuna vastaa täsmälleen sahausreunaa.

i Aseta ohjainkisko hukkapalan päälle, jotta voit sahata murtosuojan sopivaksi.

11 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Vain EU: käytöstä poistettuja sähkö- ja elektronikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

REACH:iin liittyvät tiedot: www.festool.com/reach

12 Yleisiä ohjeita

12.1 Tietosuojaa koskevat tiedot

Sähkötyökalu sisältää sirun, joka tallentaa automaattisesti kone- ja käyttötiedot. Tallenne-tuista tiedoista ei voi päätellä suoraan henkilöl-lisyyttä.

Tiedot voidaan lukea erikoislaitteilla ilman kosketusta. Festool käyttää näitä tietoja yksinomaan sähkötyökalun vianmääritykseen, korjaus- ja takuutöihin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tätä pidemmälle ilman asiakkaan erikseen an-tamaa lupaa.

12.2 Bluetooth®

Tavaramerkki Bluetooth® ja logot ovat rekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä.

Indholdsfortegnelse
