INSTRUKCJA OBSŁUGI PA2400RC Monacor

Wzmacniacz miksujacy PA

Niniejsza instrukcja przyznaczona jest dla instalatorów systemów PA (rozdz. 4 do 7) oraz dla uzytkowników nie posiadajych wiedzy i doswiadzenia technicznych (rozdz. 8). Przed przystapieniem do pracy prosze zapoznać sie z niniejsza instrukcja i zachować ja do wglady. Na stronie 2 pokazano Rozklad elementów operacyjnych i złączy.

Spis tresci

1 Elementy operacyjne i zlacza. 52
1.1 Wzmacniacz miksujczy PA-2410Z/2420Z.52
1.2 Mikrofon pulpitowy PA-4300PTT 53
1.3 Mikrofon strefowy PA-2400RC 53
2 Srodki bezpieczeneistwa 54
3 Zastosowanie i akcesoria. 54
4 Wyborrodzaju gongu 54
5 Ustawienia priorytetudla modu.. 54
5.1 PA-2400RC: Blokowanie komórki paminsci M6 55
6 Opcjemontazu 55
6.1 Montaz wracku. 55
7 Podlaczanie wzmacniacza. 55

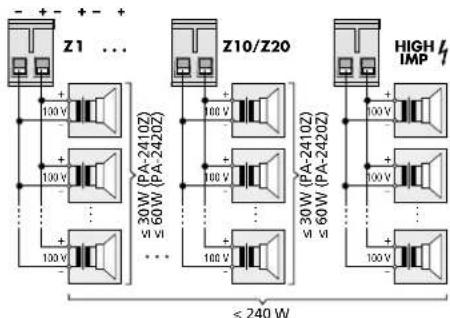

7.1 Glosniki. 55
7.1.1 Wyjcie LOW IMP . 55
7.2 Zrodla audio mono, mikrofony 55
7.2.1 Zasilanie phantom. 55
7.2.2 Ustawianie priorytetow 55
7.2.3 Wejscie Paging 55
7.3 Urzadzenia audio z wyjsciem liniowym stereo 56
7.4 Mikrofon pulpitowy PA-4300PTT 56
7.5 Mikrofon strefowy PA-2400RC 56
7.5.1 Ustawianie adresów mikrofonów . . . 56
7.6 Rejestrator, system odsluchowy 56
7.7 Zewnetrzna obrbsa syngalu 56
7.8 Wejscia przyęczajcie 56
7.8.1 Zdalnie wyczanie i wyczanie 56
7.8.2 Wejscie alarmowe. 56
7.9 Zasilanie i zasilanie awaryne 56
8 Obsluga 57
8.1 Wlaczanie i wylaczanie 57
8.2 Wyborstref wyjsciwych 57
8.2.1 PA-2420Z 57
8.2.2 PA-2410Z. 57
8.3 Ustawenia kanatow wejsciowych. 57
8.4 Wyzwalanie gongu 57
8.5 Syrena 57
8.6 Mikrofon pulpitowy PA-4300PTT 57
8.6.1 Ustawienia mikrofun PA-4300PTT..57
8.7 Mikrofon strefowy PA-2400RC 57
8.7.1 Dodatkowy wzmacniacz w modelu PA-2410Z 58
8.7.2 Grupowanie stref 58
8.7.3 Dodatkowe ustawienia dla PA-2400RC 58
9 Obwody zabezmik awarii 58
10 Specyfikacja 59
10.1 Wzmacniacz 59
10.2 Mikrofon strefowy PA-2400RC 59
10.3 Mikrofon pulpitowy PA-4300PTT . . . . . 59
Schemat blokowy 62

1 Elementy operacyjne i złacza

1.1 Wzmacniacz miksujczy PA-2410Z/2420Z

1 Pokrywa komory na modu; do montazu modulu odtwarzacza CD, tunera lub komunikatow glosowych, marki MONACOR
2 Regulatory glosnosci dla kanatow wejsciwoych CH1-CH5

Regulator CH 1 sluzy takze do ustawiania glosnosci sygnalu z mikrofonu pulpitowego PA-4300PTT.
Regulator CH 2 sluzy takze do ustawiania glosnosci sygnalu z mikrofonu strefowego PA-2400RC. (za wyjatkiem modelu PA-2410Z: rozdz.8.7.1)
3 Regulatory barwy dzwigku bass oraz treble dla kanatow wejsciowych CH1-CH5
4 Regulatory barwy dzwieku bass oraz treble dla modulu zamontowanego w komorze na modul
5 Przycisk CHIME do wywoływnia gongu
6 Regulator gliosnosci gongu
7 Regulator TEL PAGING do ustawiania glosnosci sygnalu z wejscia PAGING IN (24)
8 Regulator gliosnosci syreny
9 Przycisko do wyczania i wyłuczana syreny modulowana rosnący a nastepnie ciągly dźwięk
10 Wskaznik diodowy PROTECT; zapala sie w przypadku awarii wzmacniacza (np. na skutek przyciezenia lub przyegrzania)
11 Regulator MASTER do ustawiania glosnosci calkowitej
12 Wskaznik diodowe
STAND BY: tryb standby
ON: tryb pracy
13 Włacznik zasilania POWER
14 Tylko w modelu PA-2420Z:
Przyciski do wyboru stref
Z1-Z20: strefy 1-20

ALL CALL: wszystkie strefy z danego rzejdu przyciskowy Aby powrocic do wczesnejszego ustawienia, wcisnac przycisk na 2 sekundy.

15 Wskaznik poziomu wyjsciowego
CLIP: Wskaznik przyesterowania
16 Tylko w modelu PA2410Z: Regulatory glosnosci dla kazdej ze stref 1-10 OFF: Wylaczenie
17 Kabel zasilajcy do违法违规a gniazkiem sieciowym (230V / 50Hz)
18Terminale srbbowe (odlaczane) do podlacznia glosnikow 100 V dla stref 1-10 lub 1-20

Uwaga: Dopusczalne obciązenia moca RMS dla kazdej strefy wynosi 60W (PA-2420Z) lub 30W (PA-2410Z). Calkowite sumaryczne obciązenia wzystkich stref moca RMS nie要去 przykroczyc 240W.

19 Terminale srbbowe POWER REMOTE do podlaczania zewnetrzneo prezelażnika NO do zdalné gołuczania i wylęczania wzmacniacza
20 Terminale srbowe DC POWER do podlaczania zasilacza awaryjneo (= 24V)
21 TerminaleŚrubowe (odłuczane) LOW IMP do podłuczania gólowników niskoimpedancynych. Wypadkowa impedancja systemu gólownikowej nie sąbć niższa niz 4 Ω. W przypadku podłuczenia gólowników na to wyjscie, strefowe regulatory gólność ni岁以下 aktywnie

Uwaga: Nie wolno podlączć do wzmacniacza rawnoc三点ie gośników niskoimpedancyjnych oraz 100 V do wyjsć (18, 22); wzmacniacz要去 ucle przyȩzenu.

22 Terminale srbowe (odlaczane) HIGH IMP do podlaczania glosnikow 100V z pomi-nieciem regulatorow strefowych, np. w przypadku wykorzystwyania wzmacniacza w systemie 1-strefowym
Uwaga: Calkowite sumaryczne obciżenie tego wyjschia oraz wyjsć strefowych (18) mocą RMS nie要去 przyzekroczenia 240 W.
23 Beziecznik dla zasilania awaryjego 24 V Spalony bezpiecznik wymieniac na nowy o identycznych parametrach!
24 Terminale srbowe (odlaczane) PAGING IN do podlaczania zrodla sygnalu z wyjsciem liniowym, emitujacego komunikaty o wyzszym prioryteci (tabela na rys. 5 w rozdz. 3)
25 Terminale srbbowe (odlaczane) E/MMESSAGE CONTROL do podlaczania zewétrznego przyelacznika NO do zdalnégo wyzwalania emisi komunikatów (np. alarmowych) z moduPA-1120DMT zmontowanego w komorze na moduhy.
26 Gniazda 6,3 mm PRE OUT oraz AMP IN do podłuczania zewnetrznego urzadzenia do obróbki dzwieku Podłaczenia gniazda AMP IN powoduje przywanie toru sygnawego we wzmniaczu.
27 Zlacza REC (gniazda RCA) do podlacznia rejestratora Gniazda L (lewe) i R (prawe) przystosowane sa do podlacznia rejestratorow stereofonicznych. Ze wzgledu na to, ze wzmacniacz jest urzadzeniem monofonicznym, sygnai na obu gniazdach jest identyczny.
28 Wejscia LINE IN (gniazda RCA) dla kanatow CH4 oraz CH5. Gniazda L (lewe) i R (prawe) przystosowane są do podlacznia urzadzen stereofonicznych. Ze wzgledu na to, ze wzmacniacz jest urzadzeniem monofonicznym, sygnaly z obu gniazd są miksowane do postaci mono.
29 Symetryczne wejschia mikrofonowe/liniowe (gniazda combo XLR/6,3 mm) dla kaźdego z kanaw CH 1-CH 3
30 Regulatory GAIN do ustawiania wzmocnienia wejsciowego (od poziomu mikrofonowego do liniowego)azolejie od rodzaju podlaczanego zrodla; dla kazdego z kanatow CH1-CH3

31 Przelaczniki PHANTOM POWER, dla kazdego z kanalow CH 1-CH 3;wcisniecie przycisku powoduje wlaczenia zasilania 15 V DC na gniezdzie XLR (29);zasilanietwymagane jest np.dla mikrofonowelektretowych lub pojemnosciowych Uwaga: Aby uniknac trasku w glosnikach,zmianny ustawienia przy placznika dokonywac przy wylaczonym wzmacniaczu, wyciszonych wyjsciach lub skreconym na "0" regulatorze MASTER (11). Dodatkowo, niwczać zasilania phantom, w przymadku podlaczania mikrofonow z wyjsciem niesymetrycznym; taki mikrofon moze ulec uzdkodzeniu.
32 Pokrywa, w przypadku montazu modulu, zostanie zastapiona plytka polaczeniowa modulu
33 Tylko w modelu PA-2410Z: Regulator gliosnosci dla dodatkowej wzmacniacza 60 W; wzmacniacz ten obsluguje wych第一条 komunikaty nadawane poprzej z mikrofon strefowy PA-2400RC na ktorym wybrano mniej niz trzy strefy.
34Gniazdo podlaczania mikrofonu strefowego PA-2400RC
35 Gniazdo do podlaczania mikrofonu pulpitowego PA-4300PTT Uwaga: Sygnal z mikrofonu pulpitowego podawany jest na kanai CH 1. Upewni ci, ze za-silania phantom dla wejscia CH 1 jest wlazone, a gniazdo wejsciowe tego kanalu nie jest wykor-zystwyane.
36 Przelaczniki DIP MIC PRIORITY do ustawiania priorytetow dla kanaw CH 1-CH 3
1.2 Mikrofon pulpitowy PA-4300PTT (dostepy jako osobne urzadzenia)
37 Przelacznik DIP CHIME; Po ustawieniu na pozycje ON, wciśniedcie przycisku TALK (43) bedzie wyzwala to emisje gongu poprzedzajacego komunikat
38 Przelacznik DIP PRIORITY OFF: Komunikat zostanie nadany w strefach wybranych na wzmacniaczu.
ON: Komunikat zestanie nadany wyszystkich strefach, strefy beda wączone tak dlugo, jak wcińskipty bedzie przycisk TALK (43).
39 Przelacznik MASTER/SLAVE do ustawiania priorytetu, w przypadku wykorzystwyania,)SKIwskzej liczby mikrofonow PA-4300PTT SLAVE: Inne mikrofony ustawione na MASTER maior wyzszy priorytet. MASTER: Mikrofon ma wyzszy prioryte niz innne mikrofony ustawione na SLAVE.
40 Gniazdo RJ-45 OUTPUT do laczenia z gniazemPA-4300PTT (35) wzmacniacza lub gniazemLINK (41) innego mikrofonu PA-4300PTT
41 Gniazdo RJ-45 LINK do podlaczania kolej- nego mikrofonu PA-4300PTT W ten sposob do wzmacniacza mozza podlaczyc maksymalnie 3 mikrofony.
42 Wkladka mikrofonowa z wiatrochronem
43 Przycisk TALK; podczas nadawania komunikatu przytrzynać wcińskiowy przyzycisk, i sąsi

1.3 Mikrofon strefowy PA-2400RC (dostepy jako/osobe urzadzenie)

trzeba, odczekać chwile æ wybrzmi sygnaf gongu; po wciśniewci przycisku zapala sie zielona dioda TALK nad przyciskiem Jeźeli swieci sie czerwona dioda BUSy, w danym momencie nawany jest komunikat z innego mikrofonu PA-4300PTT.
44 Gniazdo 24V = do podlaczania dodatkowego zasilacza z wtykiem niskonapieciowym5,5/2,1mm(wymiarzewn./wewn.); zwrocić uwage naPokazana polaryzacije: srodkowy styk =
Dodatkowy zasilacz wymagany jest w przypadku, gdy zasilane ze wzmacniacza jest niewystarczajace [swieci sie woczas dioda AMP POWER (55), np. gdy podlaczono wiecjnz 3 mikrofony PA-2400RC lub kabel polaczeniowy jest zbyt dlugi].
45 Gniazdo RJ-45 LINK do podlaczania kolej-nego mikrofonu PA-2400RC
46Gniazdo RJ-45 OUTPUT do laczenia z gniazem PA-2400RC (34) we wzmacniazcu lub z gniazem LINK (45) innego mikrofonu PA-2400RC
47 Przelaczniki DIP do adresowania oraz terminowania linii
Przed podlaczieniem mikrofonow PA-2400RC do to the wzmacniacza, ustawic rozne adresy za pomocapi prerelacznikow 1-5 na posczegolnych mikrofonach PA-2400RC (rozd.7.5.1).
Na ostatnim mikrofonie PA-2400RC w linii, ustawic przyȩćznik 6 (TERMINATION) na poźycje ON aby wączycz rezystor teminujacy.
48 Przelaczniki DIP
Przelacznik 1 (PRIORITY) - W pozycji ON, mikrofon PA-2400RC ma wyźsy priorytetiż pozostale mikrofony PA-2400RC na ktorych nie aktywowano tej funkci,避孕 przerywac nadawane przyze nie komunikaty.
Przelacznik 2 (COMPRESSION) - W pozycji ON, dynamika mikrofonu dostaje zmiejyszona w celu zmiejszenia zaklocen w przypadku glosnego nadawania komunikatow.
Przelacznik 3 (CHIME ON/OFF) - W pozycji ON, nadawanie komunikatów po wciȩciu przycisku TALK (52) poprzejczne jest gongiem:
4-tonowym
jezeli przyȩćznik 4 jest w poźycji ON;
2-tonowym
jezeli przyęacznik 5 jest w pozycji ON a przyęacznik 4 w gornej pozycji
Przelacznik 6 - Definiuje z jakim wzmacniaczem pracije mikrofon:
Pozycja ON: PA-2410Z (10 stref)
Górna poźycja: PA-2420Z (20 stref)
49 Regulator CHIME do ustawiania glosnosci gongu

50 Regulator MIC do ustawiania glosnosci komunikatow
51 Wkladka mikrofonowa z wiatrochronem
52 Przycisk TALK; podczas nadawania komunikatu przytrzymać wcińskipty przycisc, i jejtrzeba, odczekać chwile są wybrzmi sygnat gongu; po wciȩcieu przyciscu zapala są Zielona dioda TALK nad przyciskiem
53 Przycisk RECALL do zapisywania i wczytywania grupy najcosciej wybieranych stref Aby zapisać konfiguracje wybranych stref, przytrzymać wcińskiety przyzycisk aż dioda ON (55) zacznie migać.
Aby wczytac zapisana konfiguracja, wci-snac przycisk na krótko. Ponowyne wci-sniecie przycisku spowoduje powróto do poprzedniago ustawienia.
54 Przyciski wyboru stref
Z1-Z10: strefy 1-10 (PA-2410Z)
Z1-Z20: strefy 1-20 (PA-2420Z)
ALL CALL: wzystkie strefy (z danogrzedu przycisków) Ponowne wciȩcie przyci-sku spowoduje powróto dopoprźedniago ustawenia.
55 Diodowe wskazniki statusu
ON-zasilania;
miga przy zapisywaniu konfiguracci stref przyciskiem RECALL (53)
BUSY - swieci sie podczas nadawania komunikatu; miga podczas nadawania komunikatu przyez mikrofon o wyzszym priorytiecie
MIC /FAULT - syngalizuje brad mikrofonu
AMP POWER - swieci syngalizujac zasilanie ze wzmacniacza; juices miga - napiecie
zasilania jest niewystarczajace
SIGNAL - zapala sie podczas nadawania komunikatu lub gongu
56 Przyciski do wywoływnia komunikatów z modulo PA-1120DMT
Przyciski major same funkcje jak przyciski na module.

2Środki bezpiecznych

Urzadzenia (wzmacniacze PA-2410Z oraz PA-2420Z)a tatsächkie mikrofony PA-2400RC oraz PA-4300PTT) spelniaja wzystkie wymagania norm UE, dlatego zostaly oznaczone symbolem C

UWAGA

Wzmacniace zasilane sa wy-sokim napieciem. Wszelkie naprawy nalezy zlecić osobie przyszkolonej. Nie wolno wiktadc

niczego do otworów wentylacyjnych. Samodzielne naprawy lub modyfikacja moga spowodstawec porazenie pradem elektrycznym. Podczas przyca, na terminalach glosnikowych (18, 21, 22) wystepuje wysokie napiȩcie do 100V . Przed przystapieniem do podlączania lub zmiany połaczenia,NSE bezwzgliednie odlączy wzmacniacz od zasilania oraz za silania awaryjniego.

• Urzadzenia przyznaczone są wylącznie do uzytku wewnatrix pomieszczén. Naleźychronic je przyez woda,duża wilgotnosci oraz wysoka temperatura (dopuszczalny zakres 0 - 40^
• Na urzadzeniu nie nalezy stawiac zadnych pojemnikow z ciecz np. szklanek.
  Cieplowytwarzane podczas pracy urzadzenia musi byc odprowadzane przyez otwory wentylacyne. W zwiazku z tym nie wolno ich nigdy zaślaniać.
• Nie wolno uzywac urzadzenia lub natychmiast odlaczyc wtyczke zasilajac z gniazdka sieciowego
• gezeli stwierdzono istnienie widoczngo uszkodzenia urzadzenia lub kabla zasi-lajacego,
• gezeli uszkodzenie urzadzenia moglo nastapić wwyniku upadku lub innego podobnego zdarzenia,
• gezeli urzadzenie dane nieprawidtow. W kaźdym przypadku, naprawe sąȩzy zleci specjalistycie.
• Wymiane uszkodzonego kabla zasilajacego nalezy zlecić specjalisce.
• Nie wolno odłacza urzadzenia z gniażdka sieciowej ciąnac za kabel zasilania, na-lezy zawsze chwyta za wtyczke.
• Do czyszczenia naleź uzywaćSuchej, miekkiej tkaniny. Nie stosowac wody ani sądków chemicznych.
• Producent ani dostawca nie ponesza odpowiedzialnosci za winikle szkody: uszkodzenie spreztu lub obrazenia uzytkownika, jesti urzadzenie bylo uzywane niedgodnie z ich przyznaczeniem, nieprawidlowo zamontowane, podlaczone lub obslugiwane badz poddaneNieautoryzowanej naprawie.

Po calkowitym zakonczeniu eksploataci, urzadzenie nalezy oddac do punktu recyklingu, aby nie zaśmiecać srodowiska.

3 Zastosowanie i akcesoria

Wzmacniace PA-2410Z oraz PA-2420Z o mocy wyjsciowej RMS 240 W zostaly zaprojektowane do uzytku w systemach PA.

Inne cechy:

• PA-2420Z: 100 V wyjscia dla 20 stref, z moziwość indywidualnégo wyboru
• PA-2410Z: 100 V wyjscia dla 10 stref, z moziwość indywidualnej regulacje gośnosci
• 1 dodatkowe wyjscie (100 V) z pominieciem regulatorów strefowych
• 1 alternatywne wyjscie do podlaczania glosników riskoimpedancyjnych
  -3kanalywejsciowe regulowanej czuosci od poziomu mikrofonowego do liniowego, zgniazdami combo XLR / 6,3 mm oraz zasilaniem phantom (15 V)
  -2kanalywejsciowezwejsciemliniowym na gniazdach RCA
• 1 kanaf wejsciowy dla komunikatów (poziom liniowy) na terminalach srubowych (PAGING)
• Możliwość podłączenia 3 mikrofonów pulpitowych PA-4300PTT z przyciskiem talk (wyposzażenie dodatkowe)
• Możliwość podłaczenia 32 mikrofonów strefowych PA-2400RC (wyposañenie dodatkowe)
• PA-2410Z: dodatkowy 60 W wzmacniacz do nadawania komunikatów poprzej mikrofon strefowy PA-2400RC do max 2 stref
• 1 syngal gongu, wyzwalany dazu zewnetrznym stykiem, np. do poprzedzania komunikatow (do wyboru gong 2-tonowy lub 4-tonowy)
• 2 sygnaly syreny alarmowej
• 1 wejscie do zasilania awaryjnego 24 V w przypadku utraty zasilania sieciowego

W celu Rozszerzenia moziwość wzmacniacza, moziwie jest zamontowanie w miajscu po-krywy (1) jegno z nastepujacych modlów marki MONACOR:

PA-1120DMT Modul 6 komunikatów glosowych z timerem

PA-1140RCD Radio/odtwarzaczCD

PA-1200C Timer

PA-1200RDSU Tuner FM/AM z odtwarza-czem USB audio

Priorytety sygnaw z poszegolnych wejsc gwarantuja dobra zrozumialoc nadawanych komunikatow: sygnaly z wejsc o nizszym priorytce�ostaja automatycznie wyciszone podczas nadawania komunikatow o wyzszym priorytce. Struktura priorytetow jest nastepuja:

Poziom priory- tetu	Wejscie
1 (wysocki)	Komunikaty alarmowe \( \mathrm{z} \) modulu (zworka MS2 =PRI oraz styk "E/M Message Control"zwarte) gong
2	PA-4300PTT (PRIORITY = ON) modul odtwarzacza (zworka MS2 =PRI)
3	Wejscia CH 1-CH 3 (MIC PRIORITY = ON) PA-4300PTT (PRIORITY = OFF, MIC PRI.1 = ON) PA-2400RC (MIC PRIORITY 2 = ON!) PAGING IN
4	Wejscia CH 1-CH 3 (MIC PRIORITY = OFF) PA-4300PTT (PRIORITY = OFF, MIC PRI.1 = OFF) syrena
5 (niski)	modul odtwarzacza (zworka MS2 = SLAVE) wejscia CH 4 i CH 5

⑤ Priorytety wejśc

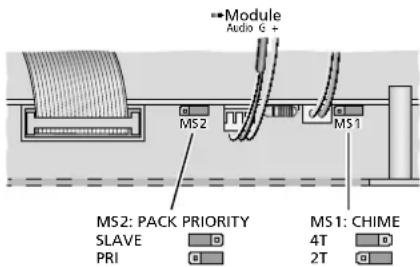

4 Wyborrodzaju gongu

Wyzwalanie gongu要去doybacie za pomocaprzycisku CHIME5) lub z poziomukirofonu pulpitowego PA-4300PTT.Dostepe na dwa rodzaje gongu.Aby wybrac zdanyrodzaj:

1) Odlaczyc wzmacniacz od zasilania oraz zasilania awaryjngo.
2) Odkrećić Pokrywé komory na moduLy (1) lub wymontowac modu z komory.
3) Ustawic zworke MS1 (na pplytce z gniazda-mi wejsciowymi, widocznej w komorze na modul, rys. 6).

Pozycja 2T: gong 2-tonowy
Pozycja 4T: gong 4-tonowy
Uwaga: Niezaleznie od tego ustawienia, z poziomu mikrofonu strefoego PA-2400RC mozliwe jest wyzwolenie obu rodzajow gongu.
4) ZaložycPokrywekomory lub ponownie zamontowac modul.

⑥ Wybór rodzaju gongu

5 Ustawienia priorytetudla modu

Przed instalacja modu w komorze (1), nalezy ustawic priorytet syngalu z tego modu. Po zamontowaniu modu dostep do tych przyczników jest niemozliwy.

1) Odlaczy wzmacniacz od zasilania oraz zasilania awaryjngo.
2) UsanacPokrywe (1) komory na modul.
3) Ustawic zworke MS2 na plytce (widocznej w komorze na modul) zgodnie z wymaganien (Rys. 6).

Pozycja "SLAVE": sygnat z modułma najnizszy priorytet.

Pozycja "PRI": sygnat z modulu ma wyzszy priorytet (patrzabela na rys. 5, w rozdz. 3). Ustawienie to jest zalecane zwlaszcada modulo komunikatów glosowych PA-1120DMT.

Uwaga: W przypadiu monta zu modulu komunikatow glossowych PA-1120DMT, za pomocza wworki MS2 zdefiniowac mogliwosc zdalnego wywohywnia komunikatow (tak = pozycja "PRI") z poziomu mikrofonu strefowo go PA-2400RC lub za pomocja przyelcznika podlaczonego do terminali E / MMESSAGE CONTROL (25)

4) Sposob montazu i podlaczania modlu opisano w seinem instrukcji obslugi.

Kabel polaczeniowy (zasilajcy oraz audio) widoczny jest na rys. 6. Dodatkowe polaczenia dla modulu PA-1120DMT pokazano na rys. 7.

5.1 PA-2400RC:

Blokowanie komórkipamieti M6

Ježeli w systemie wykorystwyne są rownoczenia modu komunikatow PA-1120DMT oraz mikrofon strefowy PA-2400RC, odtwarzanie komunikatu z komórki pamieci M6MZość zablokowej dla mikrofonustrefowej.

Komórkapamieci M6 zarezerwowana jest dla komunikatów alarmowych. Blokada zapobiega przypadkowej emisi takiego komunikatu z poziomu mikrofonu stref战略布局.

1) Odlaczy wzmacniacz od zasilania oraz zasilania awaryjngo.
2) Odkrećić s Ruby trzymajacePokrywoge obudowy i zdjac ja.
3) Zmienic ustawieten zworki MS601 "M6" w górnaj częci plytki (z tylu, obok gniazd RJ-45) zgodnie z wymaganiem (rys.7). Pozycja ON: odtwarzanie moziwe Pozycja OFF: odtwarzanie zablokowane
4) Ponownie zamontowacPokryw obudowy.

Wyzwalanie emisi komunikatu z komórkim6 bedzie nadal mozliwe bezposrednio na module PA-1120DMT.

⑦ Blokowanie komunikatu z komórkipamęci M6

6 Opcje montazu

Wzmacniacz jest przyznaczenia do montazu w racku (482 mm / 19"), ale要去 pracstawć rownie są urzadzenia wolnostojace. W kaźdym przypadku naleź zapewnic dystarczajca, dla swobodnej cyrkulacjegowietrza, ilosc.), woków wentylatora chłodźego.

6.1 Montaz w racku

Urzadzenie ma wysokosc 3 U (1 U = 44,5 mm). Ze wzgledu na wage wzmacniacza, powinien on byc montowany na dole stojaka rack. Z tego samego wzgledu urzadzeniu urozocmocowania za przy zapewnic, oprocz mucowania za przydni panel, dodatkowe podparcie.

Cieplgo generowane podczas pracy urzadzenia musi zostac odpradowzone. W przeciwnym razie grozi to uszkodzeniem wzmacniacza oraz pozostalych urzadzen w stojaku. Optymalnym rozwiazaniem jest zapewnienie wolnej przystrzeni 1 U nad i pod wzmacniaczem. W razie koniecznosci zamontowac w stojaku wentylatory.

7 Podłuczanie wzmacniacza

Przed przystapieniem do podlaczania lub zmiany polaczen, nalezy bezwzględnie odlacycz wzmacniacz od zasilania oraz wylaczy podlaczane urzadzenia.

7.1 Glosniki

Podczas pracy, na terminalach glosnikowych (18, 21, 22) wystepuje wysokie napięcie do 100V.

Podłuczanie zaleca sie zleci specjalisce. Przed przystapieniem do podlaczania lubzmiany polaczen, nalezy bezwzgladnie odlacyc wzmacniacz od zasilania oraz zasilania awaryjngo.

Podlaczyc 100 V glosniki z poszczególnych stref do odpwiednich terminali SPEAKER OUTPUTS Z1-Z10 (PA-2410Z) lub SPEAKER OUTPUTS Z1-Z 20 (PA-2420Z) (18). Na czas podlaczania,doğancepic terminale od wzmacniacza.

Dopuszczalne obciązenia mocaj RMS dla kaz-dej strefy wynosi 30 W (PA-2410Z) lub 60 W (PA-2420Z).

Na terminalach wyjciowych HIGH IMP (22) sygnal dostepny jest zawsze, niezaleznie od ustawien przyczisków Z1-Z 20 (14) oraz regulatorów strefowych (16).

Całkowite obciążenie wzmacniacza mocę RMS wzystkich podlaczonych gośników 100 V nie sązekroczyc 240 W; w przyciwnym wypadku wzmacniacz ulegnie uszkodzeniu (Rys.8).

SPEAKER OUTPUTS
⑧ Podłuczania gólników 100 V

Podczas podłuczania gośników, zwracć uwage na{jednakowa polaryzacije.

7.1.1 Wyjscie LOW IMP

Do terminali LOW IMP (21)inenta podlacyc glosnik lub grupe glosnikow o wypadkowej impedancji 4Ω, np. w celach testowych. Wjscie to nie moze byc wylaczane za pomocaprzyciskow wyboru stref i nie wolno go wykorzystyac rownoczesnie z wyjsciami 100 V (18, 22); w przywnym razie wzmacniaczmoze ulec przyceniu.

7.2 Zródta audio mono, mikrofony

Mikrofony lub monofoniczne zrodla sygnatu wyjsciem liniowym nalezy podlacza za pomocag wtykow XLR lub 6,3 mm do gniazd combo (29) na kanalach CH1-CH3.

Gniazda przystosowane sa do sygnaw symetrycznych. Sygnaly niesymetryczne naley podlaczac za pomoc2- polowych wtykow

6.3 mm lub wtyków XLR ze zmostkowanymi pinami 1 i 3.

W przypadku podłuczania mikrofonu, ustawic regulator GAIN (30) dla danego węjscia w strone pozycji "MIC", natomiast w przypadku zródla sygnalu z wyjsciem liniowym - w strone pozycji "LINE". Do zmiany ustawieniaPokretla wykorzystac cienki sru-bokret. Ustawienie to można zmieianć rownieź podczas pracy. (Jeźeli dzwiek jest zbyt cichy, przyzekrecić regulator w prawo, jeźeli zbyt gólne - w lewo.)

Uwaga:

1. W przypadku uzywania mikrofonu pulpitowego PA-4300PTT, zajmuje on kanat CH1; nie można wówczas podlaczac innego mikrofonu do gniazda combo XLR/6,3mm na kanale CH1.
2. W przypadku uzywania mikrofonów strefowych PA-2400RC, zajmuja one kanal CH2. Sygnat z tych mikrofonów zestanie zmirskowyz sygnalem podanym do gniażda combo XLR/6,3 mm na kanale CH 2.Regulatory glosnosci (2) oraz barwy (3) kanalu CH2 będą dzialac na oba te sygnaly.

Zrodla sygnalu z niesymetrycznym wyjsciem liniowym mono, o niskim priorytiec (np. tlo muzychne) nalezy podlaczyc do jakego z gniazd RCA (28) na kanalach CH 4 lub CH 5 (rodz.7.3).

7.2.1 Zasilanie phantom

Ježeli podlaczone zrédlo (np. mikrofon elektrényowy) wymaga zasilania phantom, wcisnac przycisk PHANTOM POWER (31). Napiecie zasilania phantom (=15 V) podawane jest tylkona zláczne XLR.

Uwaga:

1. Aby uniknac trzasku w glosnikach, zmiany usta-wienia przelacznika dokonywa c przy wylaczonym wzmacniaczu, wyciszonym wyjsciach lub skreco-nym na "0" regulatorze MASTER (11).
2. Nie wączać zasilania phantom w przypadku podłuczania mikrofonów z wyjsciem niesymetrycznym; tak i mikrofoność ucie uzskodzeniu.

7.2.2 Ustawianie priorytetow

Wysoki priorytet mozna ustawic dla sygnatów z kanalów wejsciowych CH 1-CH3: Pojawienie sie sygnalu wejsciowego o wyzsym prioryteci powoduje wyciszenia sygnatów z wejsc o nizszych priorytetach.

Za pomocza przyęczników MIC PRIORITY (36) wybrać te wejscia, z ktorych sygnat ma miac wyźsy priorytet (dolna poźycja ON).

Drabinke priorytetów dla poszczególnych wejsćPokazano w tabeli na rys.5, w Rozdz.3.

7.2.3 Wejscie Paging

Wejscie PAGING (24) sluzy do podlaczania sygnaw liniowych wymagajych wysokiego priorytetu (np. z mikrofonu z przydwzmacniaczem lub sygnatu liniowego z centrali Telefonicznej). Terminale srbowe (odlaczane) przystosowane są do sygnaw symetrycznych.

7.3 Urzadzenia audio z wyjsciem liniowym stereo

Urzadzenia z wyjsciem stereo (np. odtwarzacz CD) podlaczać do gniazd RCA LINE IN (28) na kanalach CH 4 lub CH 5. Sygnaly z obu kanalów stereo zostanazmiksowane wzmacniaczu do postaci mono.

Sygniacy z wejsc CH 4 i CH 5 maior njnizszy priorytet i sa automatycznie wyciszane przyez sygniacy o wyzszym prioryteci (r tabela na rys. 5, w Rozdz. 3).

7.4 Mikrofon pulpitowy PA-4300PTT

Mikrofon ten (dostepny jako obrne urzadzenia, rys. 3) sluzy do nadawania komunikatów o najwyszzm priorytekie. Strefy wyjsciowe, do ktorych nadawany ma byc komunikat, wybierane są wzmacniaczu, ale istnieje rornyiez moziwość nadawania komunikatów do wzystkich stref, niedaleźnie od ustawien dokonanych na wzmacniaczu.

1) Polaczyc gniazdo OUTPUT (40) mikrofonu PA-4300PTT z gniazem RJ-45 PA-4300PTT (35) wzmacniacza, za pomocagolaczonego kabla.
2) Kolejne mikrofony PA-4300PTT违法犯罪 kaskadowo poprzej gniażda LINK (41) oraz OUTPUT (40). Dzieki temu wzmacniaczność wspólpracowej z max 3 mikrofonami podłaczonymi do siebie. Calkowita dlugosc kabla połąceniewego nie sązekrocźyc 1000m.
3) Syngl z mikrofonu pulpitowego zajmuje kanal CH 1; nie:noza wówczas podłaczać innych urzadzen do gniażda combo XLR / 6,3 mm na kanale CH 1.
4) Za pomocza cienkiego srbokreta ustawic regulator wzmocnienia wejsciowego GAIN (30) maksymalnie w sprawo (-50).
5) Mikrofon PA-4300PTT wymaga zasilania phantom; w tym celu nalezy wcisnac przycisk PHANTOM POWER (31) na kanale CH1.

Uwaga: Aby uniknac trzasku w glosnikach, zmiany ustawienia przyelacznika dokonywa c przy wylaczonym wzmacniaczu, wyciszonych wyjsciach lub skreonym na "0" regulatorze MASTER (11).

6) Za pomocaj przelacznika MIC PRIORITY (36) nr 1 wybrać wyźsy (dolna pozycja ON) lub standardowy priorytet (gorna pozycja) dla tego mikrofonu. Ustawienie to dotyczy tylko tych mikrofonów PA-4300PTT, na ktorych wyluczono funkcję PRIORITY (rozdz. 8.6.1).

7.5 Mikrofon strefowy PA-2400RC

Mikrofon strefowy (dosteptyjako osobne urzadzenie, rys.4) sluzy do nadawania komunikatow o wysokim prioryteci (tabela na rys.5,w Rozdz.3).Strefy wyjsciowe,do ktorych nadawany ma byc komunikat,wybierane sa bezposrednio na mikrofonie PA-2400RC.Dodatkowo,z poziomukirofonu moins wywoIywaC komunikaty

zapisane w module komunikatów glosowych PA-1120DMT.

Syngal z tych mikrofonow zajmuje kanaf CH 2 i jest miksowany z sygnatem podanym do gniazda combo XLR / 6,3 mm na kanale CH 2. Regulatory glosnosci (2) oraz barwy (3) kanalu 2 dzialaja na oba te sygnahy.

1) Za pomocaprzelacznika DIP nr 6 (48),znajdujacego sie na tylnej stronie mikrofonu, wybrać model wzmacniacza, do którego podlaczany jest mikrofon:

Pozycja ON: PA-2410Z (10 stref)
Górna poźycja: PA-2420Z (20 stref)

2) Polaczyc gniazdo OUTPUT (46) mikrofonu PA-2400RC z gniazemr RJ-45 PA-2400RC (34) wzmacniacza, za pomocag dołaczonego kabla. Kolejne mikrofony strefowej zęczy sie kaskadowo poprzej gniaźda LINK (45) oraz OUTPUT (46). Dzieki temu wzmacniacz są wspólpracowac z max 32 mikrofonami podlączonymi do siebie. Calkowita dlugosc kabla polaczeniowego nie sączne przekroczyc 1000 m.
3) Aby uniknac zaklocen, zwlaszcza w przypadku dlugich linii, zaterminowac wyjscie ostatnio gromfou: ustawi przelacznik DIP nr 6 TERMINATION (47) w dolna pozycje (ON). Na pozostalych mikrofonach, przelacznik musi znajdowa c sie w gornej pozycji.
4) Zasilanie mikrofonów strefowych odbywa sie ze wzmacniacza. Wzmacniacz jest w stanie zasilic 3 mikrofony strefowe.

Dioda AMP POWER (55) na mikrofonie strefowym syngalizuje zasilania ze wzmacniacza, jezeli zaczyna migac - napiecie zasilajace jest niewystarczajace. W tym przypadku konieczne jest zastosowanie dodatkowego zasilacza z wtykiem niskonapieciowym5,5/2,1mm(wymiarzewn./wewn.). Nalezy podlaczyc go do gniazda 24V = 44). Zwrocic uwage naPokazana polaryzacije: srodkowy styk =

Napięcie zasilajce przesypane jest poprzejgneiazda OUTPUT (46) oraz LINK (45),Wiec kolejne mikrofony beda zasilane z tego samego zasilacza. Nalezy zapewnic o odpowiednich zdolnosciach pradowych (pobor pradu przyez jeder mikrofon PA-2400RCwynosi 130mA

5) Na wzmacniaczu, ustawic przyȩzćnik DIP MIC PRIORITY (36) nr 2 w dolna pozycje ON aby ustawić wyźsy priorytet.

7.5.1 Ustawianie adresów mikrofonów

Aby wzmacniacz mogl wspolpracowac z kilkoma mikrofonami PA-2400RC, kazemu z nich nalezy przypisac inny adres. Sluza do tego przyelaczniki DIP 1-5 "ID"(47) na tylnej stronie mikrofonu strefowej. Wartosc adresu oblicza sie w spoob binary.

Uwaga: Ustawianie adresów musi odybac są przy wylaczonym wzmacniaczu, gdyz w czasie pracy zmina na adresów nie zostanie wykryta.

7.6 Rejectrator, system odsluchowy Rejectrator lub innate urzadzenie audio z wejsciem liniowym (np. system odsluchowy) na-lezy podlaczać do gniazd REC (27). Na wyjsciu tym dostepny jest zmiksowany sygnaj ze wzystkich wejsć, niedzaleźny od ustawien regulatora MASTER (11). Gniaźda przystosowane są do sygnatu stereo i oznaczone L (lewy) i R (prawy). Ze wźględu na to, zwezmacniacz jest urzadzeniem mono, sygnaj na obu gniazdach jest identyczny.

PA-2410Z: Patrz rozdz. 8.7.1!

7.7 Zewnetrzna obrobka sygnalu

Gniazda PRE OUT oraz AMP IN (26) sluza do podlaczania zewnetrznego urzadzenia do obróbksi sygnalu (np. korektora, urzadzenia efektowego, eliminatora sprezezenia):

1) Polaczyc wejscie urzadzenia przytetwarza-jacego do wyjscia wzmacniacza PRE OUT.
2) Polaczy wyjscie urzadzenia przytetwarza-Jacego do woescia wzmacniacza AMP IN.

Podłaczenia gniażda AMP IN powoduje przywanie toru sygnawego we wzmacniaczymiiedzy sekacja wiejsciowa końcowka mocy, przyrozstawychy zemianówne.

PA-2410Z: Patrz Rozdz. 8.7.11

7.8 Wejscia przyȩczajęc

Istnieje mozliwość zdalnego sterOWANIA niedtórymi funkcjami wzmacniacza, za pomoczewétrNZych przyęczników, podlączonychod odopowiednich terminali.

7.8.1 Zdalnie włacznie i wylacznie

Wzmacniacz要去c zdalnie wyczany i wyczancy za pomocz przelacznika NO podzzonego do terminali POWER REMOTE (19).

Uwaga: Przy zwartych stykach POWER REMOTE, nie ma moziwość wylączenia wzmacniacza przyciskiem POWER (13).

7.8.2 Wejscie alarmowe

Za pomocza przyłącznika NO podȩczonego do terminali E/MMESSAGE CONTROL (25),MZIwe jest wączenia wzmacniaczaa w sytuacji alarmowej (jezeli w danym momencie jest węfćzony) i wybranie wzystkich stref w celu nadania komunikatu: w przypadku modelu PA-2410Z, glosnosc w strefach nieazolezy od ustawien regulatorów strefowych. W przypadku wspólpracy z modulem komunikatow glosowych (np. PA-1120DMT),MZIwe jest automatyczne odtworzenia komunikatu z komórki pamieci M6.

Wejscie to pozwala na podlącenie systemu naglośnienia z systemem alarmowym.

7.9 Zasilanie i zasilanie awaryjne

Aby zapewnic ciagla prace wzmacniacza, nawet w przypadku zaniku zasilania sieciowego, do terminali DC POWER (20)NSEy podzyc 24 V zasilacz awaryjny (np. PA-24ESP marki MONACOR).

Na koncu, podlaczyc kabel zasilajacy (17) do gniazdka sieciowego (230V / 50Hz)

8 Obsługa

Przed pierwszym uruchomieniem wzmacniaczaca skrecic regulator MASTER (11) na "0".

8.1 Włączanie i wysłuczanie

Gdy wzmacniacz jest wyluczony, ale podlaczony do napiecia sieciowego lub do awarynego zrodla zasilania, swieci sie dioda STAND BY (12).

Aby wączyc wzmacniacz, wcisnac przycisk POWER (13). Zapali sie dioda ON (zamiast diody STAND BY). Aby wączyc wzmacniacz, wcisnac przycisk POWER ponownie.

Urzadzenie doit byc takze właczone i wylaczone zdalnie, za pomocza przyelacznika podlaczonego do terminali POWER REMOTE (19).

Uwaga: Po zwarciu styków POWER REMOTE, nie ma/MMIWOSCI wylaczenia wzmacniacza przelacznikiem POWER.

Ježeli wzmacniacz zostanie podłaczenia dozasilacza awaryjnégo, bedzie zawsze wączenia, przycisk POWER bedzie sluźty tylko do przyȩczania między zasilaniem sieciowym (wcsiński) a awaryjnym (wycsiński).

8.2 Wybór stref wyjsciowych

Mozliwe jest niedziależne węczanie w wy)—czanie kazdej strefy oraz JDBCZsny wybor kilku z nich (np. w celu nadania komunikatu). Wzmacniacz PA-2410Z posiada dodatkowo regulacja glosnosci dla poszczejnych stref.

8.2.1 PA-2420Z

1) Aby aktywowac danstrefe,wcisnac odpowiedni przycisk Z1-Z 20 (14). Aktywna stefa oznaczana jest zapaleniem sie diody powyzej przyciscu.
2) Aby wyłaczyc dane strefe, przytrzymać wciński odpowiedni przycisk az dioda zgaść.
3) Aby wączyc wszystkie strefy z danego rędu JDBCZ, wcisć odpowiedni przycisk ALL CALL (po prawej stronie).
4) Aby powrócić do wczesniejszej konfiguracji wybranych stref, wcisnac ponownie odpowiedni przycisk ALL CALL na oko 2 sekundy.

8.2.2 PA-2410Z

Za pomocaj regulatorow Z1-Z10 (16) mozliwe jest ustawienie rożnej gośnosci w poszȩgólnych strefach (poziom 1-5) lub wyłaczenia danej strefy (poźycja OFF). Ustawienie regulatorów nie ma znaczenia w nastepujacych przypadkach:

podczas nadawania komunikatów alarmowych wyzwalanych poprzej wejscie przyȩczajace E/MMESSAGE CONTROL (25),
- podczas nadawania komunikatów poprzej miko fon pulpitowy PA-4300PTT z przyȩcznikiem PRIORITY ustawionym na ON,
- podczas nadawania komunikatów poprzej mikrofon pulpitowy PA-2400RC.

8.3 Ustawenia kanatow wejsciowych

1) Aby dokonac ponizszych ustawien, wączy co najmiej jeder strefi ustawic regulator MASTER (11) na mniej wiecej połowe zakresu.
2) Za pomocę odpowiednich regulatorów (2) ustawic glosnosć sygnawow wejsciowych na kanaiach CH 1 do CH 5. Regulatory nieduzywanych kanaiow ustawic na "0".

Dodatkowa regulacja wzmocnienia wejosciwogo sygnaw cooliwa jest za pomocca regulatorow GAIN (30) na tylnym panelu wzmacniacza.

Ustawic barwe dzwieku regulatorami BASS oraz TREBLE (3).

3) Ustawic barwe dzwieku dla syngalu z modulu zamontowanego w komorze, za pomocag regulatorow PACK BASS oraz TREBLE (4).
4) Za pomocag regulatora TEL PAGING LEVEL (7) ustawic glosnosc sygnaLU ze zrodla podlaczonego do terminali PAGING IN (24). Jezeli wejscie to nie jest uzywane, skrecic regulator na "0".
5) Za pomocag regulatora MASTER (11) usta-wic Glośnosc calkowita.

Wskaznik diodowy (15) wskazuje obecność zmiksowanego sygnalu, regulowanegoPokretlem MASTER. Jeźeli zapala sie dioda CLIP, sygnaf jest przysterowany. Nalezy wówczas skrecić regulator MASTER lub odpowiednie regulatory kanaw wojejciowych.

UWAGA

Nigdy nie ustawiać poziomu gólosnosci dzwieku na bardzo duź wartosc. Zbyt duź nateżenie dzwieku要去 uszkodzic sluch!

Ucho ludzkie dostosowujie sie do hałasu, ktopy po pewnym czasie nie wydaje sie uciāzliwy. Nie wolno zwiekszć glosnosci po przyzwyczajeniu sie do poprzedniego ustawienia.

8.4 Wyzwalanie gongu

Aby sygnal gongu poprzedzal komunikat nadawany przyez jedem z kanalów wojciewych CH 1-CH 5, wciąnac na krotko przycisk CHIME (5). Glosnosc gonguMZe byc regulowanaPokretlem CHIME LEVEL (6) (wyborrodzaju gongu rozd.4).Jezeli trzeba, ponownie ustawic glosnosc calkowita regulatorem MASTER (11).

8.5 Syrena

Aby wączyć sygnat syreny, wciśnac jeder z przyczisków (9):

modulowny sygnat syreny rosnacy a nastepnie ciaghy dzwiek

W danym momencie moza emitowac wylacznie jeder sygnal syreny. Glośnosc syreny moze byc regulowanaPokretlem SIREN LEVEL (8).Jezel trzeba, ponownie ustawic Glośnosc calkowita regulatorom MASTER (11).

8.6 Mikrofon pulpitowy PA-4300PTT

W celu nadania komunikatu z mikrofonu PA-4300PTT nalezy:

1) Wybrać strefy, w ktopych ma byc emitowany komunikat, za pomocą przycziskowy Z1-Z 20 (14) lub regulatorów Z1-Z 10 (16) na wzmacniaczu (rozdz. 8.2).
Uwaga: Ježeli przyȩcznik PRIORITY (38) na mikrofonie zostal ustawiony na pozycje ON, wybor stref na wzmacniaczu nie ma znaczenia.
2) Ustawic regulator (2) dla wejscia CH 1 na mniej wiecej połowę zakresu.
3) Przytrzymac wcińskiropy przycisk TALK (43) na mikrofonie, odczekań na wybrzmiecie gongu jejeli jest aktywny (rodz. 8.6.1, ustawienie "CHIME") i nadać komunikat przyżwymi mikrofonowa (42). Zapali sie dioda TALK nad przycziskiem. Sygnaly z wejsć o nizszych priorytetach zostana automatycznie wyciszone (rodz. 3 oraz 7.4).

Uwaga: Ježeli przylacznik PRIORITY (38) na mikrofonie zostal ustawiony na poźycje ON, sygnaly z pozostalych wejsć wzmacniacza这意味着 wyciszone tak dlugo, jak dlugo wcińskiść bedzie przyczicism TALK.

4) Ježeli trzeba,zmienić glosnoć komunikatu regulatorom CH 1 (2) oraz ustawic barwa dzwieku regulatorami BASS i TREBLE (3). Ježeli trzeba, ponownie ustawić glosnoć calkowita regulatorom MASTER (11).
5) Zapalenie sie diody BUSY nad przyciskiem oznacza, ze w danym momencie nada-wany jest komunikat z在内的 mikofoju pulpitowego.

8.6.1 Ustawienia mikrofonu PA-4300PTT

Na tylnej stronie mikrofonu znajduja sie przyaczniki:

CHIME (37)-w pozycji ON, wyzwala sygnaf gongu po wcijsniciu przycisku TALK (43) (rozd.8.4).

PRIORITY (38) - w pozycji ON, wszystkie strefy zestaja aktywowane po wciśću przy ustawieniu w gómej pozycji, komunikat slyszalny jest tylko w strefach wybranych na wzmacniaczu.

MASTER/SLAVE(39)-w przypadku wykorystwyania kilku mikrofonow pulpitowych PA-4300PTT, mikrofony ustawione na MASTERmajor wyzszy priorytet niz mikrofony ustawione na SLAVE.

8.7 Mikrofon strefowy PA-2400RC

W celu nadania komunikatu z mikrofonu PA-2400RC nalezy:

1) W pierwszej kolejnosci, za pomoccaienkiego srbokretu, ustawic regulator MIC (50) znajdujacy sie z tyu mikrofonu, na mniej wiecej połowe zakresu. Dodatkowo, ustawic regulator (2) dla wejscia 2 na mniej wiecej połowe zakresu.
2) Wybrać strefy, w ktorych ma byc emitowany komunikat, za pomocą przycisków

Z1-Z10/Z20(54).Wybrane strefy oznaczane sa zapaleniem sie diod nad przyciskami.

Aby odznaczyc wybranagwczesnej strefe,wcisnac przycisk ponownie; odpowiednia dioda zgaśnie.Aby wybrac jederoczesnie wszystkie strefy z danego rzedu, wcisnac odpowiedni przycisk ALLCALL. Aby powrócić po poprzejnégo wyboru, wcisnac przycisk ALLCALL ponownie.

Miganie diody BUSy (55) nad przyciskiem oznacza, ze w danym momencie nadawany jest komunikat z在内的 mikofocono strefowo lub pulpitowego PA-4300PTT. Nie ma moziwość równoczeskiego nadawania komunikatów z kilku mikrofonów strefowych. Nadanie komunikatu z mikrofonu strefowo o wyzszym priorytecie powoduje wyciszenia komunikatu nadawanego z mikrofonu o nizszym prioryteci (ustawianie priorytetow rozdz. 8.7.3, "PRIORITY").

3) Przytrzyma wcińskiropy przycisk TALK (52) na mikrofonie, odczekac na wybrzmienie gongu jejeli jest aktywny (w rozd. 8.7.3, ustawuminium "CHIME") i nadać komunikat przy zlokadę mikrofonowa (51). Dioda nad przyciskiem swieci tak dlugo, jak dlugo wcińskiropy jest przycisk TALK. Wybor stref na wzmacniaczu dostanie dopasowany do ustawuminium na mikrofonie. Dioda SIGNAL (55) swieci podczas emisi gongu lub nagawania komunikatu. Wejscia sygnalowe o nizszym priorytcie zostana wyciszone (w tabela na rys. 5, w rozd. 3).
4) Ježeli trzeba, zmienić glišnosć komunikatu regulatorom dla wejscia CH 2. Do ustawienia glišnosci sygnalu z poszȩgólnych mikrofonów strefowych sluzy regulator MIC (50). Ježeli trzeba, ponownie ustawić glišnosć calkowita regulatorom MASTER (11).

Uwaga: W przypadku wzmacniacza PA-2410Z, fungkje regulatora dla wejscia CH 2 oraz regulatora MASTER, a tatsächwo ywciszanie sygnalow o nizszym priorytecie dotczya sytuaci, gdy komunikat{nada-wany jest doWiecej niz dwoch stref jegnoczesnie (rodz.8.7.1).

8.7.1 Dodatkowy wzmacniacz w modelu PA-2410Z

Wzmacniacz PA-2410Z wyposzaźny jest w dodatkowy wzmacniacz o mocy 60 W, obslugujucy wylączni komunikaty nadawane poprzej mikrofon strefowy PA-2400RC, w przypadku wyboru nie sącej niz dwoch stref JDBCzcieNie. Na wybrane strefy, za miast zmiksowanego sygnalu, wyslanych jest wówczas sygnat z mikrofonu. W pozostalych strefach nadal emitowany jest zmiksowanyy sygnat np. tlo muzychne.

Uwagi dotyczne nadawania tych komunikatow:

• Do zmiany gośnosci sluzy wyłacznie regulator REMOTE (33) oraz regulator MIC (50) dla danym mikrofonie. Ustawienie regulatora(2)dla wejscia CH2 oraz regulatora MASTER nie ma w tym przypadku znaczenia.
• Nie ma最容易 regulações barwy dzwęku.
• Nie ma moziwość przeslania tego sygnatu na zlokacja PRE OUT / AMP IN (26).
• Nie maMZlwoSci przeslania tego sygnalu na wyjscia HIGH IMP (22), LOW IMP (21) oraz REC (27).
• Komunikaty wyzwalane poprzej wojcie przyłączajace E/MMESSAGE CONTROL (25) maja wyźysz priorytet.
  Komunikaty nadawane poprzej mikrofon pulpitowy PA-4300PTT z przyȩcznikiem PRIORITY ustawionym na ON major wyźysz priorytet.
• Komunikaty zapisane w module PA1120DMT i wyzwalane z poziomu mikrofonu PA-2400RC, odtwarzane są zawsze przyez glówny wzmacniacz.

Przy wybraniu trzech lub wieciej stref, komunikaty są zawsze nadawane przy wejscie CH 2 oraz regulator MASTER glówno wzmacniacza.

8.7.2 Grupowanie stref

Na kaczdym z mikrofonów PA-2400RC mölliwe jest zapisanie ustawionej konfigurazioni aktywnych stref jak grupy i poźniejsze jej wywoływanie:

1) Za pomocę przycisków Z1-Z 20/20 (54) aktywowac strefy, ktore major zostac zapi-sane do grupy.
2) Przytrzynać wcińskiropy przycisk RECALL (53); dioda ON (55) zacznie migac. Zwolnic przycisk kiedy dioda przelstanie migac. Grupa stref zostafa zapisana.
3) Aby wywoć zapisanova grupe, wcisność na krótko przycisk RECALL.
4) Aby powrócić do popržedniego ustawenia sprzed tworzenia grupy, ponownie wci-snac na krótko przycisk RECALL.

8.7.3 Dodatkowe ustawienia dla PA-2400RC

Na tylnej stronie mikrofonu znajduja sie przyaczniki DIP (48) (ON = dolna pozycja):

PRIORITY - w pozycji ON, dany mikrofon PA-2400RC ma wyyszzy priorytet niż pozostale mikrofony PA-2400RC i moze przywać nadawane przy nie komunikaty.

COMPRESSION - w pozycji ON, dynamika mikrofonu zestaje zmniejszona, aby zmniejszyc rzyko przysterowania w przypadku nadawania glosnych komunikatow.

CHIME - w pozycj ON, wyzwala sygnf gongu po wcianseiu przycisku TALK (52); wybor rodzaju gongu odywa sie za pomocaj kolejnych dwoch przyęaczników.
4 TONE - w pozycji ON, emituje gong 4-tonowy.
2 TONE - w pozycji ON, emituje gong 2-tonowy freiželi przyȩcznik "4 TONE" jest w górnej pozycji.
Do regulações gólnotsci gongu slyzyPokretlo CHIME (49).

9 Obwody zabezpieczajace oraz wskaznik awarii

Wzmacniace PA-2410Z oraz PA-2420Z wyposazone s w obwody zabepeziejace przy przechiageniem, przyegrzanium oraz napieciem stahym na wyjsciu, ktore chronia wzmacniacz oraz podlaczone do noiego glosniki. Jezel dioda PROTECT (10)zacznie migac, oznacza to aktywowanie obwodu zabepeziejacego na skutek jakiego bldu. W tym przypadku nalezy wylczyc wzmacniacz i wyeliminowac przyczyne bldu.

W przypadku mikrofonu strefowego PA2400RC, wystapienie bldu sygnalizowane jest diodq MIC FAULT (55).

10 Specyfikacja

10.1 Wzmacniacz

Moc wyjsciowa RMS: ..240 W

Moc muzyczna: .290 W

Pasmo przenoszenia: .55-16000 Hz (-3 dB)

Stosunek S/N

dla wejscia

liniowego: .80 dB (wazony A)

dla wejscia

mikrofonowego: .70 dB (wazony A)

THD: < 1% (1 kHz)

Wejscia CH1-CH3

XLR/6,3mm

(czulość wejscia, impedancja, złacze)

"MIC": 2,5mV, 5kΩ,

symetryczne

"LINE": 300mV, 5kΩ,

symetryczne

Wejscia CH4, CH5

gniazda RCA: 300mV,15kΩ niesymetryczne

Wejscie PAGING IN

terminale srubowe

(odlaczane): 245mV, 5kΩ, symetryczne

Wejscie AMP IN

gniazdo 6,3mm: .775mV, 100kΩ, niesymetryczne

Wyjscie PRE OUT

gniazdo 6,3 mm .775mV, 100Ω

niesymetryczne

Wyjscie REC OUT

gniazda RCA: .775mV, 3kΩ, niesymetryczr

Regulatory barwy

BASS: 100Hz, ±10 dB

Konfiguracja pinów gniaźd wejsciowych
CH1-CH3
XLR

1 Masa
2	sygnal + (+15 V phantom)
3	sygnal - (+15 V phantom)

gniazdo 6,3mm

S	Masa
T	sygnal +
R	sygnal -

Konfiguracja pinów gniaźd PRE OUT oraz AMP IN, gniaźdo 6,3 mm

S	Masa
T	sygnaf

10.2 Mikrofon strefowy PA-2400RC

Zasilanie: 24V (16-35V) z

PA-2410Z/-2420Z

lub zasilacza

Pobó prádu: 130mA

Wyjscie audio

poziom nominalny: .245mV

impedancja: .600Ω

typ zicca: .symetryczne

THD: <0,5%

Stosunek S/N: . . . . . .>60 dB

Pasmo przenoszenia: .150-15000Hz

Wymiary (S× W× D) .. 275× 51× 156mm

Waga: 1,4kg

Zlacze:

RJ-45

Max liczba urzadzen: ..32

Calkowita

dugosc kabla: 1000m max.

Uwaga: Zewnetrzny zasilacz wymagany jest w przypadku gdy zasilanie ze wzmacniaca jest niewystarczajce [zapala sie woczas dioda AMP POWER (55)], np. w przypadku podlączenia wieciej njiz 3 mikrofonow PA-2400RC lub zbyt dlugiego kabela.

10.3 Mikrofon pulpitowy PA-4300PTT

Zasilanie(zPA-2410Z/-2420Z)

Napięcie zasilania: 24V

Zasilanie phantom: 15V

Wymiary (S× W× D) .. 126× 54× 156mm

Waga: .695g

Zlacze:

RJ-45

Max liczburzadzen:..3

Calkowita

dugosc kabla: 1000m max.

ZzastrzeżeniemMZlWiOscizmian.
