INSTRUKCJA OBSŁUGI FN121525 Emerio

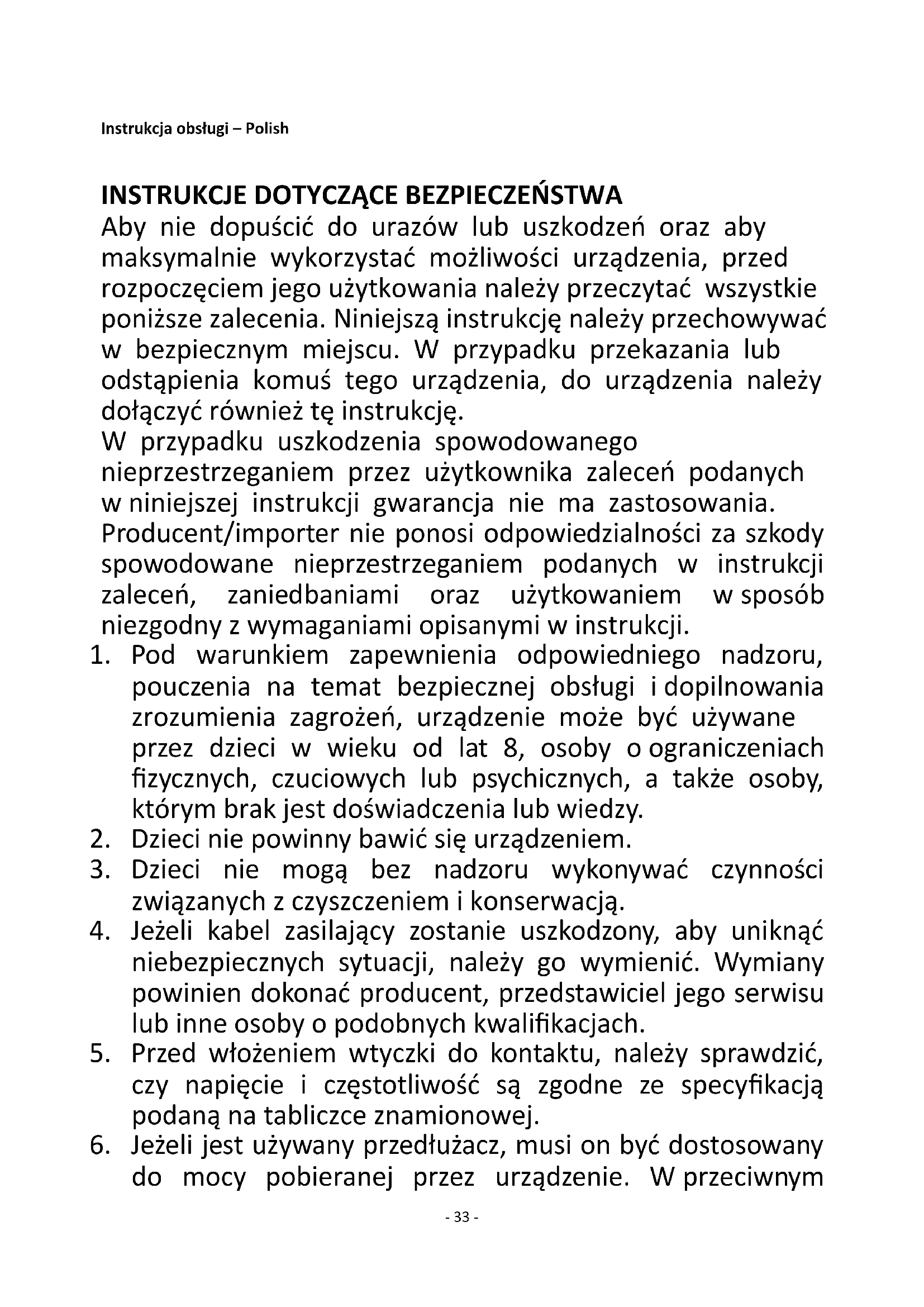

Aby nie dopuścić do urazów lub uszkodzeń oraz aby maksymalnie wykorzystać możliwości urządzenia, przed rozpoczęciem jego użytkowania należy przeczytać wszystkie poniższe zalecenia. Niniejszą instrukcję należy przechowywać w bezpiecznym miejscu. W przypadku przekazania lub odstąpienia komuś tego urządzenia, do urządzenia należy dołączyć również tę instrukcję. W przypadku uszkodzenia spowodowanego nieprzestrzeganiem przez użytkownika zaleceń podanych w niniejszej instrukcji gwarancja nie ma zastosowania. Producent/importer nie ponosi odpowiedzialności za szkody spowodowane nieprzestrzeganiem podanych w instrukcji zaleceń, zaniedbaniami oraz użytkowaniem w sposób niezgodny z wymaganiami opisanymi w instrukcji.

1. Pod warunkiem zapewnienia odpowiedniego nadzoru,

pouczenia na temat bezpiecznej obsługi i dopilnowania zrozumienia zagrożeń, urządzenie może być używane przez dzieci w wieku od lat 8, osoby o ograniczeniach fizycznych, czuciowych lub psychicznych, a także osoby, którym brak jest doświadczenia lub wiedzy.

2. Dzieci nie powinny bawić się urządzeniem.

3. Dzieci nie mogą bez nadzoru wykonywać czynności

związanych z czyszczeniem i konserwacją.

4. Jeżeli kabel zasilający zostanie uszkodzony, aby uniknąć

niebezpiecznych sytuacji, należy go wymienić. Wymiany powinien dokonać producent, przedstawiciel jego serwisu lub inne osoby o podobnych kwalifikacjach.

5. Przed włożeniem wtyczki do kontaktu, należy sprawdzić,

czy napięcie i częstotliwość są zgodne ze specyfikacją podaną na tabliczce znamionowej.

6. Jeżeli jest używany przedłużacz, musi on być dostosowany

do mocy pobieranej przez urządzenie. W przeciwnym- 34 - wypadku może dojść do przegrzania się przedłużacza i/lub wtyczki. Istnieje potencjalne ryzyko urazów na skutek potknięcia się o przewód zasilający. Zachowaj ostrożność, by uniknąć niebezpiecznych sytuacji.

7. Przed czyszczeniem i na czas, gdy urządzenie nie jest

używane, należy wyjąć wtyczkę z kontaktu.

8. Należy dopilnować, aby kabel zasilający nie zwisał z

ostrych krawędzi. Należy go trzymać z dala od gorących przedmiotów i otwartych płomieni.

9. Urządzenia i wtyczki kabla zasilającego nie wolno zanurzać

w wodzie lub innych płynach. Ryzyko utraty życia wskutek porażenia prądem!

10. W celu wyjęcia wtyczki z kontaktu należy ciągnąć za

wtyczkę. Nie należy ciągnąć za kabel zasilający.

11. Jeśli urządzenie wpadnie do wody, nie wolno go dotykać.

Należy wyjąć wtyczkę z kontaktu, wyłączyć urządzenie i wysłać je do autoryzowanego punktu serwisowego w celu dokonania naprawy.

12. Nie należy mokrą ręką wkładać wtyczki urządzenia do

kontaktu lub wyjmować jej z niego.

13. Nigdy nie należy próbować otwierać obudowy urządzenia

lub samodzielnie urządzenie naprawić. Mogłoby to doprowadzić do porażeniem prądem.

14. W czasie użytkowania nie należy nigdy zostawiać

urządzenia bez nadzoru.

15. Urządzenie nie zostało zaprojektowane do użytku

16. Urządzenia nie należy używać do celów, do których nie jest

17. Kabla nie należy owijać wokół urządzenia ani zaginać.

18. Urządzenie należy chronić przed wilgocią i zachlapaniem.

19. Urządzenia należy używać na płaskiej i suchej powierzchni

odpornej na wysokie temperatury.

20. Urządzenia nie należy przechowywać ani używać na

otwartym powietrzu.- 35 -

21. Urządzenie należy przechowywać w miejscu suchym i

niedostępnym dla dzieci (w opakowaniu).

22. Nigdy nie należy wkładać palców ani innych przedmiotów

w szczeliny w osłonie pracującego wentylatora.

23. Nigdy nie należy włączać urządzenia bez założonych osłon

wentylatora, groziłoby to ciężkimi urazami użytkownika.

24. Przed użyciem urządzenie musi zostać w całości złożone.

25. Uwaga na długie włosy! Z uwagi na turbulencje powietrza,

mogą ono zostać wciągnięte do wentylatora.

26. Strumienia powietrza nie należy kierować na długi czas w

27. Przed zdjęciem osłony należy koniecznie odłączyć

wentylator od zasilania.- 36 - FN-121525.1 PL

2. Zatrzaski mocujące

3. Śruba mocująca śmigło

5. Śruba mocująca osłonę

8. Przycisk oscylacji

11. Rurka regulująca wysokość

12. Śruba mocująca rurę

13. Wspornik pionowy

16. Element mocujący i śruba L

17. Panel sterowania

18. Mała nakrętka i śruba

Panel sterowania /pilot zdalnego sterowania

19. Włącznik i przycisk prędkości

22. Kontrolki prędkości

** Montuj prawidłowo postępując zgodnie z kolejnością.

Odkręcić łącznik i śrubę L od spodu wspornika pionowego. Założyć osłonę na podstawę stojącą i włożyć wspornik pionowy do osłony. Dokręcić wspornik pionowy do podstawy, użyć łącznika i śruby L.

Wstaw rurkę regulacji wysokości i dokręć zestaw. Zmontuj główną część wentylatora z rurką regulującą wysokość przykręcając i mocując je razem.- 37 -

3. Montaż tylnej kratki

Wykręcić śrubę mocującą osłonę z wałka silnika. Zamontować tylną osłonę na dwóch bolcach przedniej obudowy silnika. Upewnić się, że uchwyt jest ustawiony u góry. Mocno przykręcić śrubę mocującą osłonę w kierunku zgodnym z ruchem wskazówek zegara.

4. Montaż łopatek wentylatora

Zdjąć z wałka czarną osłonę zabezpieczającą wałka. Dopasować i założyć śmigło wentylatora na wałek. Dokręć łopatki do trzpienia. Uwaga: Śruby łopatek powinny być dokręcone w kierunku przeciwnym do ruchu wskazówek zegara.

5. Montaż przedniej kratki

Otworzyć wszystkie zaciski mocujące po bokach osłony przedniej. Założyć osłonę przednią we właściwej pozycji poprzez dopasowanie płytki pozycjonującej do osłony tylnej u góry i dociśnięcie jej w dół. Odkręcić małą nakrętkę i śrubę u dołu kratki przedniej, następnie skręcić śrubą i nakrętką obie osłony. Zamocować obie osłony poprzez zatrzaśnięcie zacisków na obręczy zewnętrznej. UŻYTKOWANIE Aby wybrać odpowiednią funkcję, należy nacisnąć odpowiednie przyciski na panelu sterowania lub w pilocie. Zapalą się odpowiednie kontrolki LED.

1. Funkcja włączania/wyłączania

Aby włączyć urządzenie, wystarczy nacisnąć przycisk „WŁĄCZANIE/PRĘDKOŚĆ”. Urządzenie rozpocznie pracę w trybie normalnym, z małą prędkością. Aby wyłączyć urządzenie, należy nacisnąć przycisk „WYŁ.”.

2. Funkcja prędkości

Gdy urządzenie jest włączone, dalsze wciskanie przycisku „WŁĄCZANIE/PRĘDKOŚĆ” pozwala nastawić żądaną prędkość nawiewu: kolejno małą, średnią lub dużą, sygnalizowaną kontrolkami prędkości zapalającymi się jedna po drugiej.

Aby głowica wentylatora obracała się na obie strony, należy wcisnąć gałkę oscylacji. Aby wyłączyć obracanie się głowicy wentylatora, gałkę oscylacji należy pociągnąć do góry.

Nacisnąć przycisk trybu w pilocie, aby nastawić żądany tryb pracy: Tryb normalny (wskaźnik trybu pracy: czerwony) Tryb naturalny (wskaźnik trybu pracy:zielony) Tryb uśpienia (wskaźnik trybu pracy: wyłączony)

1) Tryb normalny: w tym trybie silnik pracuje z nastawioną prędkością. Wciskanie przycisku

„WŁĄCZANIE/PRĘDKOŚĆ” pozwala wybrać ustawienie prędkości: mała/średnia/duża.

2) Tryb naturalny: w tym trybie wciskanie przycisku „WŁĄCZANIE/PRĘDKOŚĆ” pozwala wybrać

ustawienie prędkości: mała/średnia/duża. Wentylator będzie pracował w następujący sposób:- 38 -

3) Zasypianie: w tym trybie wciskanie przycisku „WŁĄCZANIE/PRĘDKOŚĆ” pozwala wybrać ustawienie

prędkości: mała/średnia/duża. Wentylator będzie pracował w następujący sposób: a. Przy ustawieniu na dużą prędkość: 30 minut silny nawiew naturalny → 30 minut średni nawiew naturalny → praca ciągła, słaby nawiew naturalny b. Przy ustawieniu na średnią prędkość: 30 minut średni nawiew naturalny → praca ciągła, słaby nawiew naturalny c. Przy ustawieniu na małą prędkość: praca ciągła, słaby nawiew naturalny

5. Funkcja minutnika

Naciśnięcie przycisku minutnika w pilocie umożliwia nastawienie żądanego czasu pracy od 0,5 h do 7,5 h (ze skokiem co 0,5 h). CZYSZCZENIE

1. Przed czyszczeniem i za każdym razem, gdy zakończone jest używanie, wyłącz urządzenie i wyjmij kabel

zasilający z gniazdka.

2. Nigdy nie zanurzaj urządzenia w wodzie (niebezpieczeństwo zwarcia). Aby wyczyścić urządzenie, wytrzyj

je wilgotną ścierką i ostrożnie wysusz. Zawsze najpierw odłączaj zasilanie.

3. Zatroszcz się o nadmiar kurzu, który zbiera się we wlocie i wylocie powietrza na kratkach i wyczyść je od

czasu do czasu używając suchej szczotki lub odkurzacza. Duża prędkość, tryb naturalny Średnia prędkość, tryb naturalny Mała prędkość, tryb naturalny Sekunda/-y Sekunda/-y Sekunda/-y- 39 - DANE TECHNICZNE Napięcie robocze: 220-240V ~ 50/60Hz Moc: 45W

GWARANCJA I SERWIS KONSUMENCKI

Przed dostarczeniem do klienta nasze urządzenia poddawane są rygorystycznej kontroli jakości. Jeśli, pomimo wszelkich starań, podczas produkcji lub transportu pojawi się uszkodzenie, należy zwrócić urządzenie do sprzedawcy. Dodatkowo do stosowanych powszechnie przepisów, nabywca ma prawo do reklamacji na podstawie,warunków niniejszej gwarancji: Dla każdego zakupionego urządzenia zapewniamy 2 lata gwarancji, poczynając od dnia zakupu. Uszkodzony produkt można zwrócić bezpośrednio w punkcie zakupu. Niniejsza gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwą obsługą urządzenia, usterek w wyniku modyfikacji i napraw wykonanych przez strony trzecie lub w wyniku użycia nieoryginalnych części. Należy zachować dowód zakupu, który jest jedyną podstawą złożenia roszczenia gwarancyjnego. Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w wyniku nieprzestrzegania instrukcji obsługi. Powoduje to unieważnienie gwarancji. Producent nie ponosi odpowiedzialności za szkody materiałowe ani obrażenia ciała spowodowane niewłaściwą obsługą urządzenia i nieprzestrzeganiem instrukcji obsługi. Uszkodzenie akcesoriów nie oznacza bezpłatnej wymiany całego urządzenia. W takim wypadku prosimy o kontakt z naszym serwisem. Stłuczone elementy szklane lub pęknięte elementy plastikowe są wymieniane za opłatą. Uszkodzenia materiałów eksploatacyjnych lub części podlegających zużyciu, a także czyszczenie, konserwacja i wymienia wspomnianych części nie jest objęta gwarancją i podlega opłacie.

USUWANIE PRZYJAZNE ŚRODOWISKU

Recykling – Dyrektywa europejska nr 2012/19/UE Ten znak oznacza, że urządzenia nie należy wyrzucać razem z innymi odpadami domowymi. Aby zapobiec możliwym szkodom dla środowiska i zdrowia ludzi spowodowanym niekontrolowaną utylizacją odpadów, poddaj produkt procesowi recyklingu w celu promowania zrównoważonego ponownego wykorzystywania zasobów materiałowych. Aby zwrócić zużyte urządzenie, skorzystaj z systemu oddawania zużytych produktów lub skontaktuj się ze sprzedawcą. Sprzedawca może przyjąć produkt w celu przeprowadzenia bezpiecznego dla środowiska recyklingu. BATERIĘ NALEŻY ODPOWIEDNIO ZUTYLIZOWAĆ LUB PODDAĆ RECYKLINGOWI. NIE OTWIERAĆ. NIE WRZUCAĆ DO OGNIA, NIE ZWIERAĆ STYKÓW. Wyprodukowane przez: Emerio Deutschland GmbH Höffer Weg 14, 51519 Odenthal Germany- 40 - Informacje nt. efektywnej mocy wypromieniowywanej (PL) Dostawca: Emerio Deutschland GmbH Höffer Weg 14 51519 Odenthal Germany Oświadcza, że produkt wyszczególniony poniżej: Informacje wymagane Informacje identyfikujące FN-121525.1, którego/których informacje te dotyczą [Podstawka wentylatora] Opis Symbol Wartość Jednostka Maksymalny przepływ powietrza przez wentylator

/min Moc wejściowa wentylatora

/min)/W Zużycie energii w trybie gotowości

Poziom mocy akustycznej wentylatora

53,29 dB(A) Maksymalna prędkość powietrza

3,24 metry/sek Standard pomiaru dla wartości serwisowej IEC 60879:1986 (corr. 1992) Dane kontaktowe na potrzeby uzyskania dalszych informacji Emerio Deutschland GmbH Höffer Weg 14 51519 Odenthal Germany

Spełnia wymagania określone w następujących dyrektywach Rady: ROZPORZĄDZENIE KOMISJI (UE) nr 206/2012 z dnia 6 marca 2012 r. oraz zmieniające je ROZPORZĄDZENIE KOMISJI (UE) 2016/2282 w sprawie wykonania dyrektywy Parlamentu Europejskiego i Rady nr 2009/125/WE w odniesieniu do wymogów dotyczących ekoprojektu dla klimatyzatorów i wentylatorów przenośnych

Informacje dla konsumentów na temat sposobu instalacji, użytkowania i konserwacji produktu oraz informacje na temat WEEE podano w instrukcji znajdującej się w opakowaniu.
