Typ produktu	Spawarka inwertorowa
Marka	Güde
Model	GIS 121
Napięcie zasilania	230 V ~ 50 Hz
Prąd spawania	20 - 120 A
Moc pobierana	3,6 kVA
Cykl pracy (40°C)	60 % przy 120 A
Średnica elektrod	1,6 - 3,2 mm
Procesy spawania	MMA (elektroda otulona)
Wymiary (dł. × szer. × wys.)	310 × 130 × 210 mm
Masa netto	5,2 kg
Klasa ochronności	IP21S
Klasa izolacji transformatora	Klasa H
Złącze kabla spawalniczego	Szybkozłącza Euro
Funkcja antyprzyklejaniowa	Tak (automatyczne odklejanie elektrody)
Funkcja hot start	Tak (ułatwione zajarzanie łuku)
Funkcja arc force	Tak (stabilizacja łuku)
Konserwacja i czyszczenie	Odłączyć urządzenie, oczyścić otwory wentylacyjne suchą szczotką, nie używać rozpuszczalników
Bezpieczeństwo	Ochrona przed przeciążeniem, termostatyczna; używać maski spawalniczej i rękawic izolacyjnych
Cięści zamienne i naprawialność	Dostępne przez serwis posprzedażowy Güde; zalecana naprawa przez profesjonalistę
Informacje ogólne	Instrukcja obsługi dostępna online w formacie PDF; dostarczany z kablami spawalniczymi, uchwytem elektrody, zaciskiem masowym i szczotką

Często zadawane pytania - GIS 121 Güde

Jakie rodzaje elektrod mogę stosować z Güde GIS 121?

GIS 121 akceptuje elektrody otulone o średnicy 1,6–3,2 mm, takie jak elektrody zasadowe (E7018) lub rutylowe (E6013). Do stali najlepiej używać elektrod 2,5 mm przy grubości 3–6 mm.

Jak ustawić prąd spawania na urządzeniu?

Obróć pokrętło regulacji znajdujące się na przednim panelu. Prąd reguluje się płynnie w zakresie 20–120 A. Dostosuj wartość do grubości elementu i średnicy elektrody. Ogólnie dla elektrody 2,5 mm ustaw między 70 a 90 A.

Co zrobić, jeśli elektroda przykleja się do elementu?

GIS 121 jest wyposażony w funkcję antyprzyklejaniową, która automatycznie zmniejsza prąd, aby odkleić elektrodę. Jeśli przyklejanie się utrzymuje, sprawdź, czy prąd jest wystarczający (lekko zwiększ) i czy element jest czysty. Możesz również zastosować ruch wahadłowy, aby uniknąć przyklejania.

Czy mogę spawać aluminium tym urządzeniem?

GIS 121 jest przeznaczony do spawania MMA (elektroda otulona), głównie stali. Spawanie aluminium jest możliwe przy użyciu specjalnych elektrod (np. E4043), ale wymaga dużej wprawy. Dla lepszych rezultatów wybierz spawarkę TIG lub MIG przeznaczoną do aluminium.

Jaka moc elektryczna jest potrzebna?

Urządzenie działa na standardowym gniazdku domowym 230 V / 16 A. Maksymalna moc pobierana wynosi 3,6 kVA. Upewnij się, że wyłącznik instalacji wytrzymuje to obciążenie, zwłaszcza jeśli inne urządzenia są podłączone do tego samego obwodu.

Jak wyczyścić spawarkę po użyciu?

Zawsze odłączaj urządzenie przed czyszczeniem. Użyj suchej szczotki lub miękkiej szmatki, aby usunąć kurz z otworów wentylacyjnych. Nigdy nie używaj rozpuszczalników, wody ani środków ściernych. Regularnie sprawdzaj stan kabli i złączy.

Co zrobić, gdy zapali się kontrolka zabezpieczenia termicznego?

Kontrolka wskazuje, że urządzenie osiągnęło temperaturę graniczną. Pozostaw je do ostygnięcia na kilka minut przy włączonej wentylacji (nie odłączaj natychmiast). Cykl pracy wynosi 60% przy 120 A, co oznacza, że po 6 minutach spawania potrzebne są 4 minuty przerwy. Zmniejsz prąd lub wydłuż przerwy, jeśli problem się powtarza.

Gdzie znaleźć części zamienne, takie jak kable lub uchwyt elektrody?

Części zamienne są dostępne w serwisie posprzedażowym Güde lub u autoryzowanych sprzedawców. Można je również zamówić online na oficjalnej stronie. Model GIS 121 korzysta ze standardowych złączy Euro, łatwych do wymiany.

Jaki sprzęt ochronny jest niezbędny?

Zawsze noś maskę spawalniczą z filtrem (stopień DIN 10-12), rękawice izolacyjne, odzież ognioodporną i obuwie ochronne. Zapewnij dobrą wentylację, ponieważ opary spawalnicze są szkodliwe. Nigdy nie spawaj na powierzchniach pomalowanych lub zatłuszczonych.

Jak ustawić funkcję hot start?

Funkcja hot start w GIS 121 jest automatyczna: dostarcza nadprąd na początku spawania, aby ułatwić zajarzenie łuku. Nie ma regulacji ręcznej. Jeśli zajarzenie jest trudne, sprawdź, czy elektroda jest dobrze zamocowana, a zacisk masowy prawidłowo podłączony.

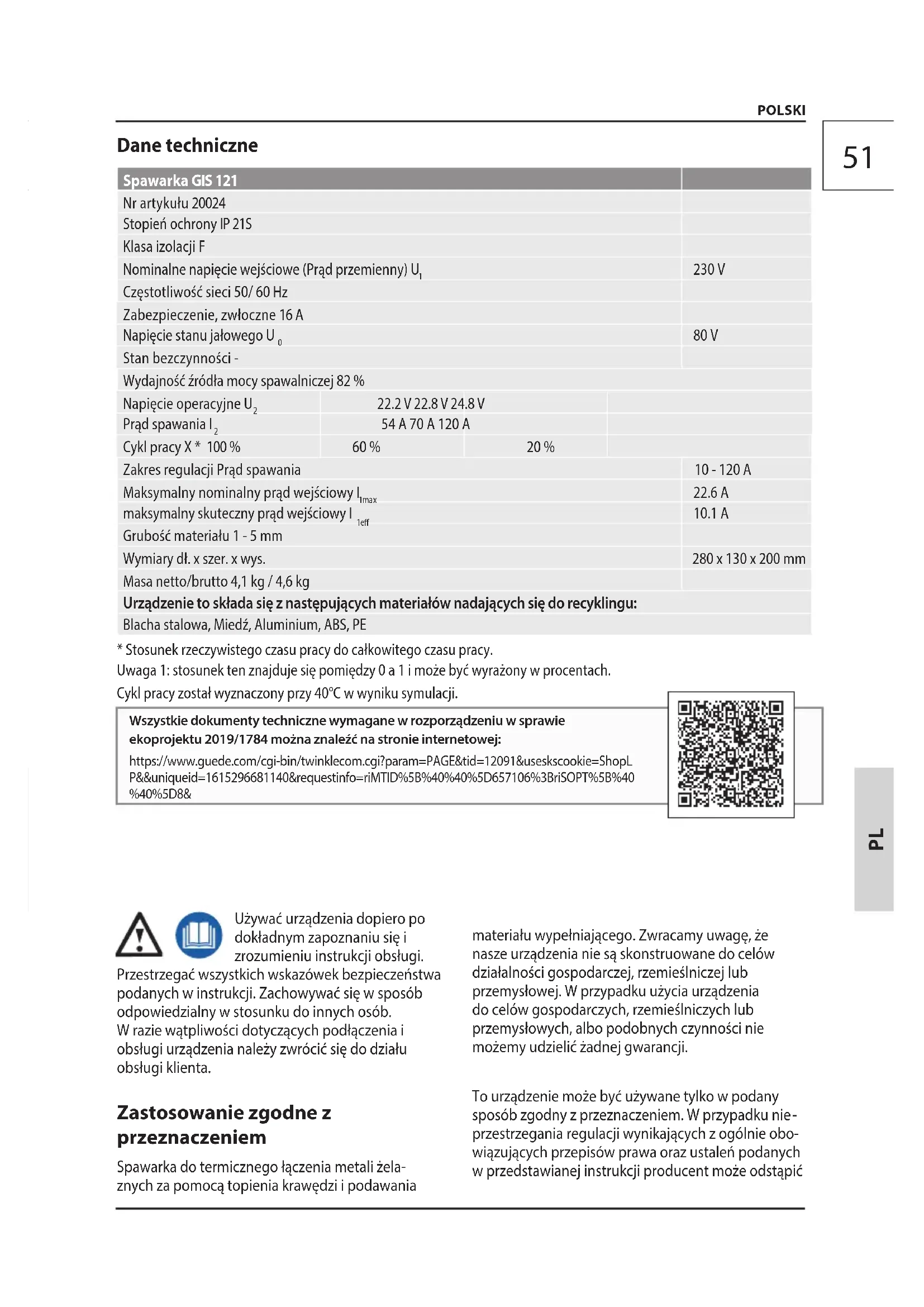

INSTRUKCJA OBSŁUGI GIS 121 Güde

POLSKI Przed przystapieniem do uruchomienia prosimy o dokladne zapoznanie sie z instrukcja obslugi.

PL Eksplatacja
ES Funcionamento

1

2

DE Überlastungsschutz - STOP
EN Engine protection - STOP
FR Protection contre la surcharge - STOP
IT Protezione contro i sovraccarichi - STOP
NL Overbelastingsbeveiliging - STOP
CZ Ochrana proti pretizeni- STOP
SK Ochrana proti pretazeniu - STOP
HU Tulterheles elleni vedelem - STOP

PL Zabepieczenie przyciezieniowe - STOP
ES Proteccion contra sobrecargas -PARADA

3

DE Alle in der Okodesignverordnung 2019/1784 geforderten technischen Unterlagen finden Sie unter
EN You can find all the technical documents required in the Ecodesign Regulation 2019/1784 at
FR Youou povez trouver tous les documents techniques requis dans le reglement decoconception 2019/1784 a l'adresse
IT Tutta la documentazione tecnica richiesta alla normativa Ecodesign 2019/1784 e consultabile all'indirizzo
ES Puede encontrar todos los documents技术和reasrequireidos en el Reglamento sobre Diseño Ecologico 2019/1784 en
NL U kunt alle technische documenten die vereist zich volgens de richtlij ecologisch ontwerp 2019/1784 vinden op
CZ Vsechny technické dokumenty pozadované v Nafrizeni 2019/1784 o ekodesignu svařovacich zafrizeni naleznete na
SK Vsetky technické dokumenty požadované v Nariadeni 2019/1784 o ekodizajne najdete na
PL Wszystkie dokumenty technicznwymagane w rozporzadzeniu w sprawie ekoprojektu 2019/1784 moza nazolec na stronie internetowej
HU A 2019/1784 számu környezetbarat tervezési rendeletben elóirt összes muzaki dokumentumot itt talalja
