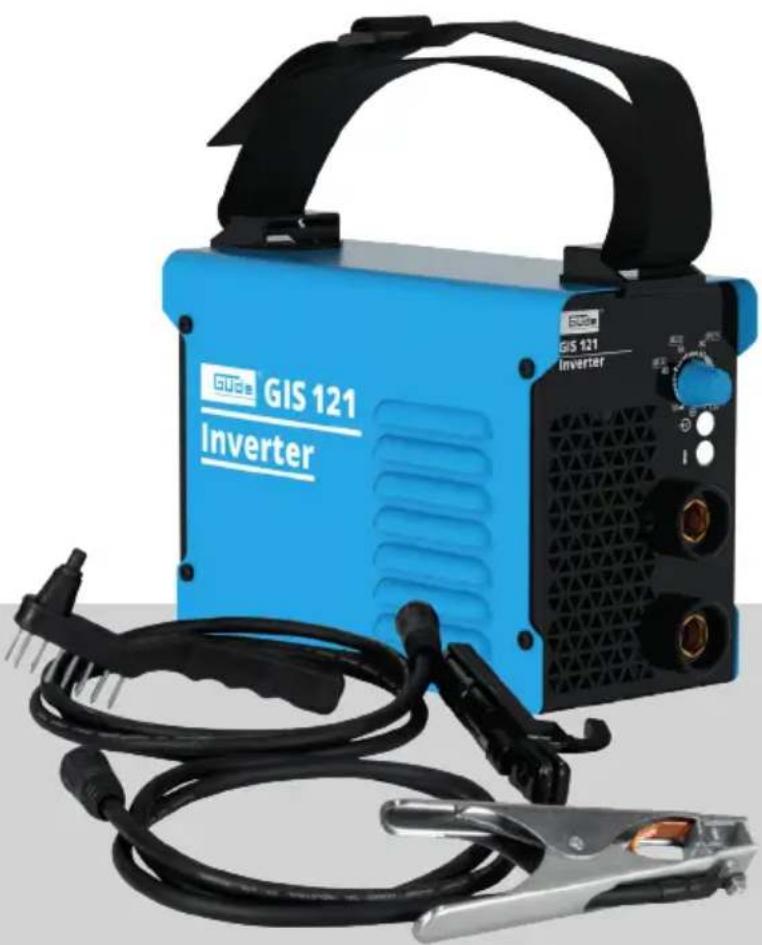

GIS 121 - Lasapparaat Güde - Gratis gebruiksaanwijzing en handleiding

Producttype	Inverter lasapparaat
Merk	Güde
Model	GIS 121
Voedingsspanning	230 V ~ 50 Hz
Lasstroom	20 - 120 A
Opgenomen vermogen	3,6 kVA
Inschakelduur (40°C)	60 % bij 120 A
Elektrodediameter	1,6 - 3,2 mm
Lasprocessen	MMA (beklede elektrode)
Afmetingen (L × B × H)	310 × 130 × 210 mm
Nettogewicht	5,2 kg
Beschermingsklasse	IP21S
Transformator isolatieklasse	Klasse H
Las kabelaansluiting	Snelle euroconnectoren
Anti-stick functie	Ja (automatisch losmaken van elektrode)
Hot start functie	Ja (vergemakkelijkt ontsteken)
Boogkracht functie	Ja (stabiliseert de boog)
Onderhoud en reiniging	Apparaat uitschakelen, ventilatiesleuven reinigen met droge borstel, geen oplosmiddelen gebruiken
Veiligheid	Overbelastingsbeveiliging, thermisch; gebruik lasmasker en isolerende handschoenen
Reserveonderdelen en repareerbaarheid	Beschikbaar via Güde klantenservice; reparatie door professional aanbevolen
Algemene informatie	Gebruiksaanwijzing en handleiding online beschikbaar als PDF; geleverd met laskabels, elektrodehouder, massaklem en borstel

Veelgestelde vragen - GIS 121 Güde

Welke soorten elektroden kan ik gebruiken met de Güde GIS 121?

De GIS 121 accepteert beklede elektroden met diameter 1,6 tot 3,2 mm, zoals basische elektroden (E7018) of rutiel elektroden (E6013). Gebruik voor staal bij voorkeur elektroden van 2,5 mm voor diktes van 3-6 mm.

Hoe stel ik de lasstroom in op het apparaat?

Draai aan de instelknop aan de voorkant. De stroom wordt continu ingesteld van 20 tot 120 A. Pas de waarde aan op basis van de dikte van het werkstuk en de diameter van de elektrode. Stel voor een elektrode van 2,5 mm doorgaans tussen 70 en 90 A in.

Wat te doen als de elektrode aan het werkstuk blijft plakken?

De GIS 121 is uitgerust met een anti-stick functie die automatisch de stroom verlaagt om de elektrode los te maken. Als het plakken aanhoudt, controleer dan of de stroom voldoende is (verhoog licht) en of het werkstuk schoon is. U kunt ook een wiegende beweging gebruiken om plakken te voorkomen.

Kan ik aluminium lassen met dit apparaat?

De GIS 121 is ontworpen voor MMA lassen (beklede elektrode), voornamelijk voor staal. Aluminium lassen is mogelijk met speciale elektroden (bv. E4043) maar vereist veel vaardigheid. Gebruik voor betere resultaten een TIG- of MIG-apparaat bedoeld voor aluminium.

Welk elektrisch vermogen is nodig?

Het apparaat werkt op een standaard huishoudelijk stopcontact 230 V / 16 A. Het maximale opgenomen vermogen is 3,6 kVA. Zorg ervoor dat de stroomonderbreker van uw installatie deze belasting aankan, vooral als andere apparaten op dezelfde groep zijn aangesloten.

Hoe reinig ik het apparaat na gebruik?

Haal altijd de stekker uit het stopcontact voor reiniging. Gebruik een droge borstel of zachte doek om stof van de ventilatiesleuven te verwijderen. Gebruik nooit oplosmiddelen, water of schurende middelen. Controleer regelmatig de staat van de kabels en connectoren.

Wat te doen als het thermische beveiligingslampje brandt?

Het lampje geeft aan dat het apparaat de temperatuurlimiet heeft bereikt. Laat het een paar minuten afkoelen met de ventilatie aan (niet direct uitschakelen). De inschakelduur is 60 % bij 120 A, wat betekent dat na 6 minuten lassen 4 minuten rust nodig is. Verlaag de stroom of verleng de pauzes als het probleem zich herhaalt.

Waar vind ik reserveonderdelen zoals de kabels of de elektrodehouder?

Reserveonderdelen zijn verkrijgbaar bij de Güde klantenservice of bij erkende dealers. U kunt ook online bestellen via de officiële website. Het model GIS 121 gebruikt standaard euroconnectoren, die eenvoudig te vervangen zijn.

Welke veiligheidsuitrusting is nodig?

Draag altijd een lasmasker met filterglas (DIN 10-12), isolerende handschoenen, vlamwerende kleding en veiligheidsschoenen. Zorg voor goede ventilatie, omdat lasdampen schadelijk zijn. Las nooit op geverfde of vette oppervlakken.

Hoe stel ik de hot start functie in?

De hot start functie is automatisch op de GIS 121: deze levert een overstroom aan het begin van het lassen om het starten van de boog te vergemakkelijken. Er is geen handmatige instelling. Als het starten moeilijk is, controleer dan of de elektrode goed is vastgezet en de massaklem correct is aangesloten.

GEBRUIKSAANWIJZING GIS 121 Güde

DE Originalbetriebsanleitung EN Translation of the original instructions FR Traduction du mode d'emploi d'origine IT Traduzione del Manuale d'Uso originale NL Vertaling van de originele gebruiksaanwijzing CZ Preklad originaiho navodu k provozu SK Preklad originaleho navodu na prevadzku HU Azeredeti hasznalati utasitas forditasa PL Thumacenzie oryginalej instrukcji obslugi ES Traduzione del manual de instrucciones original

GIS 121

20024

NEDERLANDS Graag instructies zorgvuldig doorlezen voordat u de machine in gebruik neemt.
