INSTRUKCJA OBSŁUGI TechniRadio Solar TECHNISAT

13 Opmerkingen132Instrukcja obsługi TECHNIRADIO SOLAR Przenośne radio solarne DAB+/UKF134 1 Ilustracje135

• 1 Antena teleskopowa 2 Wyświetlacz 3 Włączenie/czuwanie Krótkie naciśnięcie: włączenie; Krótkie naciśnięcie: wyłączenie 4 Next Krótkie naciśnięcie w trybie DAB: kolejna stacja. W trybie UKF: zwiększenie częstotliwości o 0,05 Mhz. Przytrzymanie naciśniętego przycisku w trybie UKF: wyszukiwanie stacji. W menu: nawigacja przez opcje menu. 5 Mode Kilkakrotne naciśnięcie: wybór źródła DAB+, FM. 6 Prev. Krótkie naciśnięcie w trybie DAB: poprzednia stacja. Krótkie naciśnięcie w trybie FM: zmniejszenie częstotliwości o 0,05 Mhz. Krótkie naciśnięcie w menu: nawigowanie między opcjami w menu. Przytrzymanie naciśniętego przycisku w trybie FM: wyszukiwanie do tyłu. 7 Menu/Info Krótkie naciśnięcie: wywoływanie informacji o statusie. Przytrzymanie naciśniętego przycisku: wywoływanie menu. Krótkie naciśnięcie w menu: krok w tył, wyjście z menu. 8 Select Potwierdzenie wyboru/opcji 9 Vol+ Zwiększanie głośności 10 Vol- Zmniejszenie głośności 11 Preset Pamięć ulubionych 12 Solar Panel 13 Złącze ładowania DC-IN 5 V micro USB 14 Gniazdo słuchawkowe, jack stereo 3,5 mm136 2 Spis treści 1 Ilustracje p. 134
• 1.1 Opis p. 135
• 2 Spis treści p. 136
• 3 Wstęp p. 138
• 3.1 Grupa docelowa instrukcji obsługi p. 138

3.1.1 Zastosowanie zgodne z przeznaczeniem .................................................................... 138

• 3.2 Ważne wskazówki p. 138
• 3.2.1 Bezpieczeństwo p. 138
• 3.2.2 Utylizacja p. 140
• 3.2.3 Wskazówki prawne p. 142
• 3.2.4 Wskazówki serwisowe p. 143
• 4 Ustawianie urządzenia p. 143
• 5 Opis urządzenia TECHNIRADIO SOLAR p. 144
• 5.1 Zakres dostawy p. 144

5.2 Szczególne cechy użytkowe modelu TECHNIRADIO SOLAR .............................. 144

7.2.1 Pełne wyszukiwanie stacji radiowych ......................................................................... 148

7.2.2 Wybór stacji radiowej .......................................................................................................... 148

7.2.3 Przyporządkowanie stacji DAB+ do określonego miejsca w pamięci ........... 148

7.2.4 Wywoływanie stacji DAB+ z określonego miejsca w pamięci .......................... 149

7.2.5 Nadpisywanie/usuwanie zawartości pamięci stacji radiowych ........................ 149

8.3 Automatyczne wyszukiwanie stacji ............................................................................... 150

8.4 Ręczne wyszukiwanie stacji .............................................................................................. 150 8.5 Ustawienia wyszukiwania .....................................................................................................151

8.6 Przyporządkowanie stacji UKF do określonego miejsca w pamięci ................151

8.7 Wywoływanie stacji UKF z określonego miejsca w pamięci ................................151

8.8 Nadpisywanie/usuwanie zawartości pamięci stacji radiowych ..........................151

• 9 Ustawienia systemu i dalsze funkcje p. 152
• 9.1 Zegar drzemki p. 152
• 9.2 Ustawienia godziny i daty p. 152
• 9.2.1 Ręczne ustawianie godziny/daty p. 152
• 9.2.2 Aktualizacja czasu p. 153
• 9.2.3 Ustawianie formatu czasu p. 153
• 9.2.4 Ustawianie formatu daty p. 153
• 9.3 Jasność ekranu p. 154
• 9.4 Wersja językowa p. 154
• 9.5 Ustawienia fabryczne p. 154
• 9.6 Wersja oprogramowania p. 155
• 10 Czyszczenie p. 155
• 11 Usuwanie usterek p. 156
• 12 Dane techniczne / Wskazówki producenta p. 156

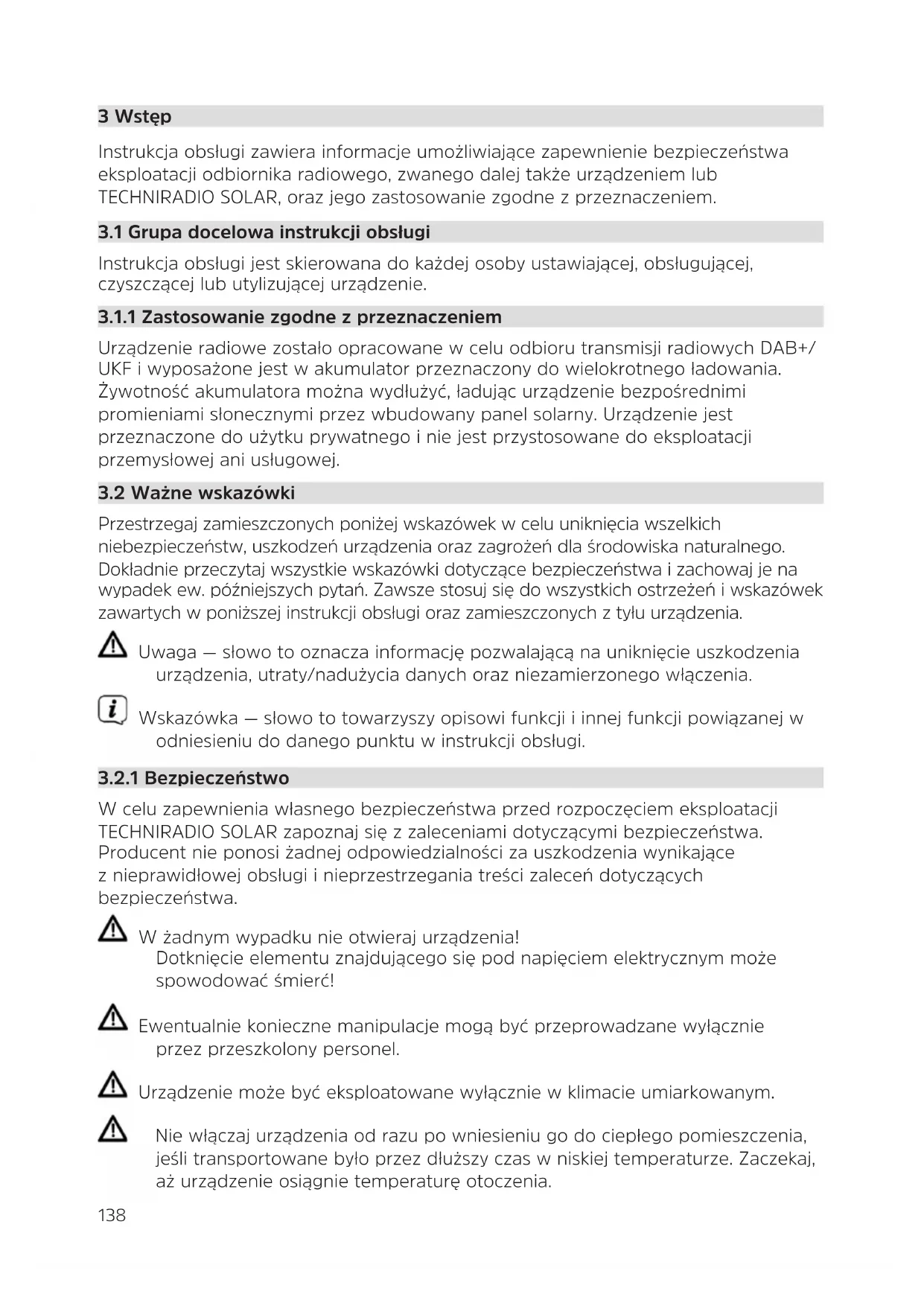

• 13 Notatki 38 3 Wstęp Instrukcja obsługi zawiera informacje umożliwiające zapewnienie bezpieczeństwa eksploatacji odbiornika radiowego, zwanego dalej także urządzeniem lub TECHNIRADIO SOLAR, oraz jego zastosowanie zgodne z przeznaczeniem. p. 1571

3.1 Grupa docelowa instrukcji obsługi

Instrukcja obsługi jest skierowana do każdej osoby ustawiającej, obsługującej, czyszczącej lub utylizującej urządzenie.

3.1.1 Zastosowanie zgodne z przeznaczeniem

Urządzenie radiowe zostało opracowane w celu odbioru transmisji radiowych DAB+/ UKF i wyposażone jest w akumulator przeznaczony do wielokrotnego ładowania. Żywotność akumulatora można wydłużyć, ładując urządzenie bezpośrednimi promieniami słonecznymi przez wbudowany panel solarny. Urządzenie jest przeznaczone do użytku prywatnego i nie jest przystosowane do eksploatacji przemysłowej ani usługowej.

Przestrzegaj zamieszczonych poniżej wskazówek w celu uniknięcia wszelkich niebezpieczeństw, uszkodzeń urządzenia oraz zagrożeń dla środowiska naturalnego. Dokładnie przeczytaj wszystkie wskazówki dotyczące bezpieczeństwa i zachowaj je na wypadek ew. późniejszych pytań. Zawsze stosuj się do wszystkich ostrzeżeń i wskazówek zawartych w poniższej instrukcji obsługi oraz zamieszczonych z tyłu urządzenia. Uwaga — słowo to oznacza informację pozwalającą na uniknięcie uszkodzenia urządzenia, utraty/nadużycia danych oraz niezamierzonego włączenia. Wskazówka — słowo to towarzyszy opisowi funkcji i innej funkcji powiązanej w odniesieniu do danego punktu w instrukcji obsługi.

3.2.1 Bezpieczeństwo

W celu zapewnienia własnego bezpieczeństwa przed rozpoczęciem eksploatacji TECHNIRADIO SOLAR zapoznaj się z zaleceniami dotyczącymi bezpieczeństwa. Producent nie ponosi żadnej odpowiedzialności za uszkodzenia wynikające z nieprawidłowej obsługi i nieprzestrzegania treści zaleceń dotyczących bezpieczeństwa. W żadnym wypadku nie otwieraj urządzenia! Dotknięcie elementu znajdującego się pod napięciem elektrycznym może spowodować śmierć! Ewentualnie konieczne manipulacje mogą być przeprowadzane wyłącznie przez przeszkolony personel. Urządzenie może być eksploatowane wyłącznie w klimacie umiarkowanym. Nie włączaj urządzenia od razu po wniesieniu go do ciepłego pomieszczenia, jeśli transportowane było przez dłuższy czas w niskiej temperaturze. Zaczekaj, aż urządzenie osiągnie temperaturę otoczenia.139

Nie poddawaj urządzenia działaniu wysokiej temperatury, która mogłaby je nagrzać powyżej temperatury osiąganej w trakcie eksploatacji. W czasie burz odłączaj urządzenie od źródła zasilania. Przepięcie może uszkodzić urządzenie. W przypadku widocznego uszkodzenia urządzenia, pojawienia się nietypowego zapachu lub dymu, poważnej usterki lub uszkodzenia obudowy natychmiast wyłącz urządzenie i skontaktuj się z serwisem. Urządzenie można podłączać wyłącznie do napięcia podanego na zasilaczu. W żadnym wypadku nie próbuj zasilać urządzenia ze źródła o innych parametrach. W przypadku stwierdzenia uszkodzenia urządzenia jego eksploatacja jest zabroniona. Nie uruchamiaj urządzenia w pobliżu wanien, basenów lub wody. Nigdy nie podejmuj prób samodzielnej naprawy urządzenia. W przypadku uszkodzenia zawsze kontaktuj się z serwisem producenta. Nie dopuść, aby ciała obce, np. igły, monety itp., przedostały się do wnętrza urządzenia. Nie dotykaj styków elektrycznych metalowymi przedmiotami lub palcami. Może to spowodować zwarcia. Nie stawiaj na urządzeniu źródeł otwartego ognia, np. świec. Nie dopuszczaj do obsługi urządzenia przez dzieci pozbawione opieki. W trakcie odsłuchu muzyki lub radia nie stosuj wysokiej głośności. Może to spowodować trwałe uszkodzenie słuchu. Urządzenie nie jest przystosowane do obsługi przez osoby (włącznie z dziećmi) o obniżonej sprawności psychomotorycznej lub nieposiadające odpowiedniego doświadczenia oraz/lub wiedzy. Nie dotyczy to przypadków, kiedy osoby takie znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub otrzymują wskazówki dotyczące użytkowania urządzenia. Konieczne jest dopełnienie obowiązku nadzoru nad dziećmi w celu wykluczenia możliwości ich manipulowania przy urządzeniu. Wszelkie modyfikacje urządzenia są zabronione. Uszkodzone urządzenia lub elementy wyposażenia nie mogą być stosowane.140 Obsługa baterii/akumulatorów TECHNIRADIO SOLAR jest wyposażone we wbudowany akumulator. Przed pierwszym użyciem należy całkowicie naładować akumulator. Jeśli TECHNIRADIO SOLAR nie będzie używane przez dłuższy czas, najpierw należy w pełni naładować akumulator. Pusty akumulator może ulec uszkodzeniu w razie dłuższego przechowywania. Podczas utylizacji urządzenia należy przestrzegać lokalnych przepisów dotyczących utylizacji urządzeń z wbudowanymi akumulatorami.

Opakowanie urządzenia składa się wyłącznie z materiałów przydatnych do ponownego wykorzystania. Prosimy o ich odpowiednie posegregowanie i dostarczenie do systemu utylizacji materiałów. Po zakończeniu okresu eksploatacji produkt nie może zostać wyrzucony do odpadów gospodarczych. Należy go oddać do punktu utylizacji zużytych urządzeń elektrycznych i elektronicznych. Zalecenie to wynika także z umieszczonego na urządzeniu symbolu , treści instrukcji obsługi lub opakowania. Zastosowane materiały są przydatne do ponownego wykorzystania zgodnie z ich oznaczeniami. Dzięki utylizacji, ponownemu przetwarzaniu materiałów i innym formom ponownego wykorzystania zużytych urządzeń ich użytkownik wnosi ważny wkład w ochronę środowiska naturalnego. Skontaktuj się z lokalnym urzędem ds. ochrony środowiska naturalnego w celu uzyskania informacji o punkcie utylizacji materiałów. Pamiętaj, że złom elektroniczny nie może być wyrzucany wraz z odpadami gospodarczymi, lecz wymaga odpowiedniej utylizacji (zwrot do sklepu, odpady specjalne). Baterie i akumulatory mogą zawierać substancje toksyczne szkodliwe dla zdrowia i dla środowiska naturalnego. Baterie/akumulatory podlegają zapisom dyrektywy europejskiej 2006/66/WE. Nie można wyrzucać ich wraz z odpadami gospodarczymi.141

Wskazówki dotyczące utylizacji: Utylizacja opakowania: Nowe urządzenie jest przesyłane do klienta w chroniącym je opakowaniu. Wszystkie zastosowane materiały są przyjazne dla środowiska naturalnego i nadają się do ponownego wykorzystania. Prosimy o współpracę i utylizację opakowania w sposób przyjazny dla środowiska naturalnego. Informacje dotyczące aktualnych metod utylizacji dostępne są u sprzedawcy lub w lokalnej jednostce utylizacji materiałów. Niebezpieczeństwo uduszenia! Opakowania ani jego elementów nie wolno przekazywać dzieciom. Folia i inne materiały opakowaniowe mogą spowodować uduszenie. Utylizacja urządzenia: Stare urządzenia nie są bezwartościowe. Przyjazna dla środowiska naturalnego utylizacja umożliwia odzysk wielu cennych materiałów. Wszelkich informacji dotyczących przyjaznej dla środowiska naturalnego utylizacji urządzenia udzieli lokalna jednostka samorządowa lub miejska. Przed przekazaniem urządzenia do utylizacji konieczne jest wyjęcie znajdujących się w nim baterii/ akumulatorów. Urządzenie jest oznaczone zgodnie z dyrektywą 2012/19/UE dotyczącą utylizacji urządzeń elektrycznych i elektronicznych (WEEE). Po zakończeniu okresu eksploatacji produkt nie może zostać wyrzucony do odpadów gospodarczych. Należy go oddać do punktu utylizacji zużytych urządzeń elektrycznych i elektronicznych. Wskazuje na to symbol na produkcie, instrukcji użytkowania lub opakowaniu. Zastosowane materiały są przydatne do ponownego wykorzystania zgodnie z ich oznaczeniami. Dzięki utylizacji, ponownemu przetwarzaniu materiałów i innym formom ponownego wykorzystania zużytych urządzeń ich użytkownik wnosi ważny wkład w ochronę środowiska naturalnego. Ważna wskazówka dotycząca utylizacji baterii/akumulatorów: baterie/ akumulatory mogą zawierać substancje toksyczne, szkodliwe dla środowiska naturalnego. Z tego względu utylizacja baterii/akumulatorów musi odbywać się zgodnie z obowiązującymi wymogami prawnymi. W żadnym wypadku nie wyrzucaj baterii/akumulatorów do normalnych odpadów komunalnych. Zużyte baterie/akumulatory mogą zostać przekazane do utylizacji sprzedawcy lub do specjalnego punktu utylizacji.142

3.2.3 Wskazówki prawne

Firma TechniSat niniejszym deklaruje, że urządzenie radiowe typu TECHNIRADIO SOLAR odpowiada wymaganiom dyrektywy 2014/53/UE. Pełen tekst deklaracji zgodności z wymogami UE zamieszczono pod następującym adresem: hp://konf.tsat.de/?ID=22311 Firma TechniSat nie ponosi odpowiedzialności za uszkodzenia urządzenia związane z działaniem czynników zewnętrznych, zużyciem lub niewłaściwym zastosowaniem, nieprawidłową naprawą, modyfikacją lub wypadkiem. Zmiany w druku zastrzeżone. Wydanie 07/19. Powielanie i rozpowszechnianie dozwolone wyłącznie za zgodą wydawcy. Aktualna wersja instrukcji może zostać pobrana w formacie PDF z obszaru pobierania witryny internetowej firmy TechniSat www.technisat.de. TECHNIRADIO SOLAR oraz TechniSat to zastrzeżone znaki towarowe firmy TechniSat Digital GmbH TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de143

3.2.4 Wskazówki serwisowe

Ten produkt został poddany kontroli jakości i jest objęty 24-miesięczną gwarancją począwszy od daty zakupu. Zachowaj rachunek będący dowodem zakupu. W przypadku roszczenia gwarancyjnego skontaktuj się z dealerem produktu. Wskazówka! W przypadku pytań lub wystąpienia problemów z urządzeniem prosimy o kontakt z linią serwisową dostępną od poniedziałku do piątku w godzinach od 8:00 do 18:00 pod numerem telefonu: 03925/9220 1800. Zlecenia naprawy można również zamówić bezpośrednio online na stronie www.technisat.de/reparatur. W uzasadnionych przypadkach prosimy o przesłanie urządzenia na adres: TechniSat Digital GmbH Service-Center Nordstr. 4a 39418 Staßfurt Nazwy wymienionych firm, instytucji oraz marek są znakami towarowymi lub zastrzeżonymi znakami firmowymi należącymi do odpowiednich podmiotów. 4 Ustawianie urządzenia > Ustaw urządzenie na stabilnym i bezpiecznym podłożu. Zapewnij dobrą wentylację. Uwaga! > Nie stawiaj urządzenia na miękkim podłożu, takim jak dywan lub koc, ani w pobliżu firanek oraz zasłon. Może to spowodować zatkanie otworów wentylacyjnych. Może to zaburzyć niezbędną cyrkulację powietrza. To z kolei może być przyczyną pożaru. > Nie ustawiaj urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery. Unikaj miejsc bezpośrednio nasłonecznionych oraz miejsc o bardzo dużym zapyleniu. > Stopy urządzenia mogą w pewnych warunkach pozostawić kolorowe ślady na niektórych powierzchniach mebli. Zastosuj materiał ochronny pomiędzy urządzeniem a powierzchnią mebla. > Nie zbliżaj urządzenia TECHNIRADIO SOLAR do urządzeń generujących silne pole magnetyczne. > Nie stawiaj na urządzeniu żadnych ciężkich przedmiotów. > W przypadku przenoszenia urządzenia z otoczenia o niskiej temperaturze do otoczenia o wysokiej temperaturze dojść może do skroplenia się wilgoci w jego wnętrzu. W takiej sytuacji odczekaj ok. godzinę przed włączeniem urządzenia.144 > Przewód USB ułóż tak, aby nie spowodować zagrożenia potknięcia się. > Należy zadbać o to, aby kabel USB był zawsze dostępny, aby umożliwić szybkie odłączenie urządzenia od zasilania! > W przypadku pojawienia się usterek lub wydobywania się dymu z obudowy, natychmiast wyciągnij wtyczkę z gniazda zasilania! > Zbyt wysoka głośność, szczególnie w przypadku stosowania słuchawek, może spowodować uszkodzenia słuchu. > Aby wydłużyć żywotność baterii, urządzenie z panelem solarnym można ustawić na słońcu w bezpośrednich promieniach słonecznych. 5 Opis urządzenia TECHNIRADIO SOLAR

Przed uruchomieniem urządzenia sprawdź, czy przesyłka jest kompletna. 1 x TECHNIRADIO SOLAR 1 x kabel USB 1 x instrukcja obsługi

5.2 Szczególne cechy użytkowe modelu TECHNIRADIO SOLAR

Urządzenie TECHNIRADIO SOLAR składa się z odbiornika DAB+/UKF wyposażonego w następujące funkcje: - Możliwy jest zapis do 20 stacji DAB+ oraz 20 stacji UKF. - Radio odbierające sygnał w paśmie UKF 87,5–108 MHz (analogowy) oraz DAB+ 174,9–239,2 MHz (cyfrowy). - Wewnętrzny akumulator można ładować przez złącza 5 V USB. - Żywotność akumulatora można wydłużyć dzięki wbudowanemu panelowi solarnemu.

5.3 Przygotowanie TECHNIRADIO SOLAR do uruchomienia

5.3.1 Ustawianie anteny teleskopowej

Liczba i jakość odbieranych stacji radiowych zależy od warunków odbioru w miejscu ustawienia. Antena teleskopowa umożliwia uzyskanie idealnego odbioru. > Wyciągnij antenę teleskopową na całą jej długość. Ważne jest precyzyjne ustawienie anteny teleskopowej, w szczególności w obszarach o słabym zasięgu DAB+. Witryna dostępna pod adresem internetowym „www.dabplus.de” umożliwia szybkie sprawdzenie lokalizacji najbliższego masztu nadawczego. Rozpocznij pierwsze wyszukiwanie przy oknie skierowanym w stronę nadajnika.145

Złe warunki atmosferyczne pogarszają jakość odbioru DAB+. W trakcie odtwarzania stacji radiowej nie dotykaj anteny teleskopowej. Może to spowodować pogorszenie parametrów odbioru oraz zanikanie dźwięku.

5.3.2 Ładowanie akumulatora

> Dołączony kabel Micro USB należy podłączyć do gniazda DC-IN 5 V (13) z tyłu TECHNIRADIO SOLAR. > Podłącz złącze USB do dostępnego w handlu zasilacza USB 5 V, 1 A lub portu USB w komputerze. > Zależnie od złącza USB pierwsze ładowanie akumulatora potrwa ok. 6 godzin. Na wyświetlaczu widoczny będzie stan naładowania, przedstawiony za pomocą symbolu baterii.

5.3.3 Korzystanie ze słuchawek

Uszkodzenia słuchu! Korzystając ze słuchawek, nie słuchaj muzyki ani stacji radiowych ze zbyt silną głośnością. Może to spowodować trwałe uszkodzenie słuchu. Przed wykorzystaniem słuchawek ustaw minimalną głośność odtwarzanego dźwięku. Stosuj wyłącznie słuchawki ze złączem jack stereo 3,5 mm. > Podłącz wtyczkę słuchawek do gniazda słuchawek (14) urządzenia. Dźwięk odtwarzany będzie wyłącznie za pośrednictwem słuchawek a głośnik zostanie wyłączony. > Aby wznowić odtwarzanie z głośnika, należy wyjąć wtyczkę słuchawek z gniazda słuchawkowego urządzenia.

5.4 Ogólne funkcje urządzenia

5.4.1 Włącz urządzenie

> Aby zagwarantować dobry odbiór DAB+/FM(UKF) należy całkowicie wysunąć antenę. Uwzględnij treść punktu 5.3.1. > Przygotuj TECHNIRADIO SOLAR do eksploatacji w sposób opisany w punktach

> Naciśnięcie przycisku Power(3) spowoduje włączenie TECHNIRADIO SOLAR.146

5.4.2 Wyłączanie urządzenia

> Ponowne naciśnięcie przycisku Power(3) spowoduje wyłączenie TECHNIRADIO SOLAR.

5.4.3 Wybór źródła dźwięku

> Przycisk Mode umożliwia przełączanie między źródłami DAB+ (Digital Radio) oraz FM (UKF).

5.4.4 Ustawianie głośności

> Ustaw głośność, naciskając przyciski VOL+/VOL- na urządzeniu. - VOL+ – głośniej - VOL- – ciszej. Ustawiona głośność jest widoczna na wyświetlaczu w formie wskaźnika słupkowego. W przypadku korzystania ze słuchawek uwzględnij treść punktu 5.3.3.

W zależności od wybranej funkcji lub opcji na wyświetlaczu widoczne będą następujące informacje: Název stanice Frekvence Název nabídky Zobrazení na displeji Možnosti nabídky Hlasitost

5.4.6 Wyświetlanie komunikatów na ekranie

> Kilkakrotnie krótko naciśnij przycisk Menu/Info (7). Istnieje możliwość wyboru wyświetlania następujących informacji: W trybie DAB+ (wybrana opcja jest oznaczona symbolem „*”): [Lauext] [Ruchomy tekst przesyłany m.in. przez stacje nadawcze], [Signalstärke] [Siła sygnału], [Programmtyp] [Rodzaj programu], [Ensemble] [Razem], [Frequenz] [Częstotliwość], [Signalqualität] [Jakość sygnału], [Bitrate und Codec] [Przepływowość i kodeki], [Zeit] [Godzina] oraz [Datum] [Data]. W trybie FM/UKF (wybrana funkcja jest oznaczona symbolem „*”): [Radiotext] [Tekst radiowy, jeżeli jest przesyłany], [Programmtyp] [Typ programu, PTY], [Ps] [Nazwa usługi radiowej lub nazwa stacji lub częstotliwość], [Audioinformationen] [Informacje audio],[Zeit] [Godzina] oraz [Datum] [Data].147

6 Obsługa menu W menu można uruchamiać wszystkie funkcje i opcje urządzenia TECHNIRADIO SOLAR. Nawigacja po menu odbywa się za pomocą przycisków Menu, Next, Prev. i Select. Menu jest podzielone na podmenu i obejmuje różne punkty i dostępne funkcje zależne od wybranego źródła. > Aby otworzyć menu, wystarczy nacisnąć i przytrzymać przycisk Menu/Info (7). Aby przejść do podmenu, należy w pierwszej kolejności nacisnąć przycisk Next (4) lub Prev. (6), a następnie przycisk Select (8), aby wyświetlić podmenu. Aktualny wybór oznaczony jest gwiazdką (*). Aby cofnąć się o krok, należy krótko nacisnąć przycisk Menu/Info. Zamknięcie menu: kilkakrotnie krótko naciśnij przycisk Menu/Info (w zależności od uruchomionego aktualnie podmenu), aż do pojawienia się nazwy aktualnie odtwarzanego programu radiowego. Ustawienia zostają zapisane dopiero po naciśnięciu przycisku Select. Jeśli zamiast tego krótko naciśniesz przycisk Menu/Info, urządzenia nie zostaną zatwierdzone i zapisane. Funkcje i przyporządkowane do nich przyciski są w tej instrukcji obsługi oznaczone pogrubioną czcionką. Wskazanie wyświetlacza [nawiasy kwadratowe]. Niektóre komunikaty (np. teksty menu, informacje dotyczące nadawcy) mogą być czasami zbyt długie, aby zmieścić się na wyświetlaczu. Komunikaty takie są przedstawiane jako przesuwający się tekst. 7 Funkcja DAB+ (Digital Radio)

DAB+ to nowy, cyfrowy format umożliwiający odbiór krystalicznie czystego dźwięku, wolnego od jakichkolwiek szumów. W odróżnieniu od zwyczajnych, analogowych stacji radiowych, w przypadku formatu DAB+ na jednej częstotliwości nadawane są sygnały wielu stacji radiowych. Taki typ przesyłu sygnału nazywa się Ensemble lub Multiplex. Wiązka składa się ze stacji radiowej i innych komponentów dodatkowych lub usług przesyłu danych, wysyłanych indywidualnie przez stacje radiowe. Dalsze informacje zamieszczono np. pod adresem www.dabplus.de lub www.dabplus.ch.

7.1.1 Kompresja danych

Technologia cyfrowego radia wykorzystuje naturalną charakterystykę ludzkiego ucha. Ludzki narząd słuchu nie odbiera dźwięków o głośności leżącej poniżej określonego progu. Dane opisujące dźwięki o głośności mniejszej niż granica słyszalności mogą zostać odfiltrowane. Jest to możliwe, ponieważ w cyfrowym strumieniu danych każdej jednostce informacji przyporządkowana jest także względna głośność. W sygnale dźwiękowym, przy pewnej głośności, dźwięki o niższym natężeniu są zagłuszane lub ukrywane przez dźwięki głośniejsze. Wszystkie dane opisujące dźwięk o głośności leżącej poniżej tzw. słyszalnego poziomu ciśnienia akustycznego mogą zostać odfiltrowane z zapisanego sygnału.148 Umożliwia to zmniejszenie ilości danych bez słyszalnej utraty jakości dźwięku (HE AAC v2 — dodatkowy algorytm kodowania dla formatu DAB+).

7.1.2 Strumień Audio

Strumień audio to w przypadku cyfrowego radia ciągły strumień danych zawierających pakiety MPEG 1 Audio Layer 2, pozwalające na odtwarzanie informacji akustycznych. Technologia ta pozwala na przekaz typowych programów radiowych i ich odtwarzanie po stronie użytkownika. Digital Radio to nie tylko idealna jakość dźwięku, lecz także dodatkowe informacje. Mogą one odnosić się do aktualnego programu lub być od niego niezależne (np. wiadomości, prognoza pogody, ruch drogowy, porady).

7.2 Odbiór DAB+ (Digital Radio)

> Naciskaj przycisk MODE, aż na wyświetlaczu pojawi się napis [DAB].

7.2.1 Pełne wyszukiwanie stacji radiowych

Funkcja automatycznego wyszukiwania skanuje wszystkie kanały pasma DAB+ III i wyszukuje wszystkie stacje odbierane na danym terenie. Po zakończeniu wyszukiwania urządzenie zacznie odtwarzać pierwszą stację radiową z listy ułożonej alfabetycznie. > W celu pełnego wyszukiwania otwórz menu, naciskając i przytrzymując przycisk Menu, i za pomocą przycisku Next/Prev. wybierz punkt w menu [Vollständiger Suchlauf] [Pełne wyszukiwanie]. Naciśnij przycisk Select. > Na wyświetlaczu pojawi się komunikat [Suchlauf...] [Wyszukiwanie...]. W trakcie wyszukiwania widoczny będzie pasek postępu i liczba znalezionych stacji. Jeżeli urządzenie nie znalazło żadnej stacji, sprawdź antenę teleskopową i w razie potrzeby zmień miejsce ustawienia (punkt 5.3.1).

7.2.2 Wybór stacji radiowej

> Naciśnięcie przycisków <Next/Prev. umożliwia wywołanie listy stacji nadawczych i przełączenie na jedną z dostępnych stacji.

7.2.3 Przyporządkowanie stacji DAB+ do określonego miejsca w pamięci

Pamięć urządzenia może pomieścić do 10 stacji w paśmie DAB+. > Najpierw wybierz odpowiednią stację radiową (patrz punkt 7.2.2). > W celu zapisania stacji radiowej w odpowiednim miejscu w pamięci naciśnij i przytrzymaj przycisk Preset w trakcie odtwarzania, aż na wyświetlaczu pojawi się napis [Favorit speicher] [Pamięć ulubionych]. Następnie za pomocą przycisków Next/Prev. należy wybrać miejsce w pamięci (1...10). Naciśnij przycisk Select, aby zapisać. > Powtórz tę procedurę w celu zapisania kolejnych stacji radiowych.149

7.2.4 Wywoływanie stacji DAB+ z określonego miejsca w pamięci

> Aby rozpocząć odtwarzanie stacji zapisanej uprzednio w pamięci ulubionych, należy krótko nacisnąć przycisk Preset i za pomocą przycisku Next/Prev. wybrać miejsce w ulubionych (1...10). Nacisnąć przycisk Select, aby zacząć odtwarzać stację. Jeżeli pod wybranym numerem nie jest zapisana żadna stacja, na wyświetlaczu pojawi się komunikat [(leer)] [(puste)].

7.2.5 Nadpisywanie/usuwanie zawartości pamięci stacji radiowych

> W opisany powyżej sposób zapisz nową stację radiową w pamięci ulubionych. Przywołanie ustawień fabrycznych spowoduje usunięcie wszystkich zapisów pamięci.

7.2.6 Ręczne ustawianie

Ten punkt menu służy do kontroli kanałów odbioru i może służyć do ustawiania anteny. Stacje można ponadto dodawać ręcznie. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przycisku Next/Prev. wybierz pozycję [Manuell einstellen] [Ręczne ustawianie], a następnie naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz kanał (5A do 13F) i naciśnij przycisk Select. Na wyświetlaczu pojawi się siła sygnału. W przypadku wykrycia na danym kanale sygnału stacji DAB+ pojawi się także nazwa Ensemble tej stacji. Antenę można następnie ustawić w położeniu zapewniającym maksymalną siłę sygnału. Odtwarzanie stacji radiowych nadających sygnał o zbyt małej mocy nie jest możliwe. W razie potrzeby ustaw antenę teleskopową w sposób opisany w punkcie 5.3.1. Jeśli na ustawionej częstotliwości lub kanale znajdują się stacje, które nie zostały jeszcze zapisane na liście stacji, zostaną one również zapisane.

7.2.7 Dostosowanie głośności (DRC)

Punkt menu Regulacja głośności pozwala na ustawienie stopnia kompresji kompensującego wahania dynamiczne i przez to zmiany głośności. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przycisku Next/Prev. wybierz pozycję [Lautstärkeanpassung] [Dostosowanie głośności]. > Naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz stopień kompresji: DRC wysoki — Wysoka kompresja DRC niski — Niska kompresja DRC wył. — Brak kompresji. > Potwierdź, naciskając przycisk Select.150

7.2.8 Usuwanie nieaktywnych stacji

Ten punkt menu służy do usuwania z listy kanałów starych i niesłuchanych stacji radiowych. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przycisku Next/Prev. wybierz pozycję [Inaktive Sender löschen] [Usuń nieaktywne stacje]. > Naciśnij przycisk Select. Pojawi się zapytanie [Löschen?] [Usunąć?] wymagające potwierdzenia usunięcia nieaktywnych stacji radiowych. > Za pomocą przycisku Next/Prev. wybierz pozycję [Ja] [Tak] i potwierdź, naciskając przycisk Select. 8 Tryb FM

8.1 Uruchamianie trybu UKF

> Naciskając przycisk Mode, uruchom tryb odbioru stacji FM. > Na wyświetlaczu pojawi się napis [FM]. Przy pierwszym włączeniu ustawiona zostaje częstotliwość 87,5 MHz. Jeżeli stacja radiowa została już ustawiona lub zapisana, odbiornik radiowy rozpocznie odtwarzanie ostatnio odtwarzanej stacji. W przypadku stacji nadających sygnał RDS pojawi się także nazwa stacji radiowej. W celu polepszenia jakości dźwięku odpowiednio ustaw antenę teleskopową (punkt 5.3.1).

8.2 Odbiór FM (UKF) z informacjami RDS

RDS to technologia przesyłu dodatkowych informacji nadawanych wraz z sygnałem stacji UKF. Stacje nadające sygnał RDS przesyłają np. swoją nazwę lub typ programu. Dane te pojawiają się na wyświetlaczu. Urządzenie może wyświetlać informacje typu RDS RT (tekst radiowy), PS (nazwa nadajnika), PTY (typ programu).

8.3 Automatyczne wyszukiwanie stacji

> Naciśnij i przytrzymaj przycisk Next, aby automatycznie wyszukać kolejną stację nadającą sygnał o wystarczającej mocy. W przypadku znalezienia stacji radiowej UKF o odpowiedniej sile sygnału, wyszukiwanie zostaje przerwane i rozpoczyna się odtwarzanie tej stacji. Jeżeli wyszukana stacja radiowa przesyłać będzie także informacje RDS, pojawi się nazwa stacji radiowej oraz ew. tekst radiowy. W przypadku stacji o niskiej sile sygnału skorzystaj z funkcji ręcznego wyszukiwania stacji.

8.4 Ręczne wyszukiwanie stacji

> Kilkakrotnie obróć przycisk Next/Prev., aby ustawić odpowiednią stację lub częstotliwość.151

Na wyświetlaczu pojawi się częstotliwość zmieniana co 0,05 MHz. Przycisk Next zwiększa częstotliwość stacji, a przycisk Prev. ją zmniejsza.

8.5 Ustawienia wyszukiwania

Ten punkt menu pozwala na ustawienie czułości operacji wyszukiwania. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przycisku Next/Prev. wybierz pozycję [Suchlauf-Einstellung] [Ustawienia wyszukiwania]. Naciśnij przycisk Select. > Wybierz, czy funkcja wyszukiwania ma reagować jedynie na stacje o silnym sygnale [Nur starke Sender] [Tylko silne stacje] czy również na nadające słaby sygnał [Alle Sender] [Wszystkie stacje]. W przypadku ustawienia Wszystkie stacje funkcja automatycznego wyszukiwania reaguje na wszystkie wykryte stacje. Może to spowodować odtwarzanie stacji o słabym sygnale przy pewnym poziomie szumu. > Za pomocą przycisku Next/Prev. wybierz opcję i w celu zapisania ustawienia naciśnij przycisk Select.

8.6 Przyporządkowanie stacji UKF do określonego miejsca w pamięci

Pamięć urządzenia może pomieścić do 10 stacji w paśmie FM/UKF. > Następnie ustaw wybraną częstotliwość nadawania (punkt 8.3, 8.4) > W celu zapisania stacji radiowej w odpowiednim miejscu w pamięci naciśnij i przytrzymaj przycisk Preset w trakcie odtwarzania, aż na wyświetlaczu pojawi się napis [Favorit speicher] [Pamięć ulubionych]. Następnie za pomocą przycisków Next/Prev. należy wybrać miejsce w pamięci (1...10). Naciśnij przycisk Select, aby zapisać. > Powtórz tę procedurę w celu zapisania kolejnych stacji radiowych.

8.7 Wywoływanie stacji UKF z określonego miejsca w pamięci

> Aby rozpocząć odtwarzanie stacji zapisanej uprzednio w pamięci ulubionych, należy krótko nacisnąć przycisk Preset i za pomocą przycisku Next/Prev. wybrać miejsce w ulubionych (1...10). Nacisnąć przycisk Select, aby zacząć odtwarzać stację. Jeżeli pod wybranym numerem nie jest zapisana żadna stacja, na wyświetlaczu pojawi się komunikat [(leer)] [(puste)].

8.8 Nadpisywanie/usuwanie zawartości pamięci stacji radiowych

> W opisany powyżej sposób zapisz nową stację radiową w pamięci. Przywołanie ustawień fabrycznych spowoduje usunięcie wszystkich zapisów pamięci.152 9 Ustawienia systemu i dalsze funkcje Wszystkie ustawienia opisane w tej części dotyczą jednakowo wszystkich źródeł.

Dzięki funkcji zegara drzemki urządzenie TECHNIRADIO SOLAR WYŁĄCZA SIĘ automatycznie po ustawionym czasie. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przycisku Next/Prev. wybierz pozycję [System]. Naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz pozycję [Sleep] [Drzemka] i naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. ustaw czas, po którym TECHNIRADIO SOLAR się wyłączy. Możliwy jest wybór opcji wył., 15, 30, 45, 60 i 90 minut. > W celu zatwierdzenia naciśnij przycisk Select. Jeśli funkcja zegara drzemki jest włączona, na wyświetlaczu widoczny będzie symbol „S” oraz czas pozostały do wyłączenia. Aby wyłączyć aktywną funkcję timera, należy wybrać Menu > System > Sleep > Wył..

9.2 Ustawienia godziny i daty

9.2.1 Ręczne ustawianie godziny/daty

W zależności od ustawienia opcji aktualizacji czasu (punkt 9.2.2), konieczne jest ręczne ustawienie godziny i daty. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przycisku Next/Prev. wybierz pozycję [System]. Naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz pozycję [Uhrzeit] [Czas] i naciśnij przycisk Select. > Następnie za pomocą przycisku Next/Prev. wybierz pozycję [Zeit/Datum einstellen] [Ustaw godzinę/datę] i naciśnij przycisk Select. > Pierwsze cyfry (godziny) migają i można je ustawić za pomocą przycisku Next/ Prev. Przycisk Next zwiększa wartość, a przycisk Prev. ją zmniejsza. > W celu zatwierdzenia naciśnij przycisk Select. > Następnie migać zaczną kolejne cyfry (minuty) zegara. Ich ustawienie przebiega w analogiczny sposób. > Po dokonaniu ustawień ponownie naciśnij przycisk Select, aby przejść do kolejnego ustawienia. > Zmianę daty przeprowadź w opisany powyżej sposób. > Po dokonaniu wszystkich ustawień i naciśnięciu przycisku Select na wyświetlaczu pojawi się komunikat [Uhrzeit Gespeichert] [Czas zapisany].153

9.2.2 Aktualizacja czasu

To podmenu pozwala na ustalenie, czy aktualizacja czasu będzie dokonywana automatycznie za pomocą sygnału DAB+ lub FM (UKF), czy też ręcznie (punkt 9.2.1). > Naciśnij i przytrzymaj przycisk Menu i za pomocą przyciskuNext/Prev. wybierz pozycję [System]. Naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz pozycję [Uhrzeit] [Czas] i naciśnij przycisk Select. > Wybierz pozycję [Zeitaktualisierung] [Aktualizacja czasu] i naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybieraj poniższe opcje: [Alle Quellen] [Wszystkie źródła] (Aktualizacja za pośrednictwem DAB+ oraz FM) [Update von DAB] [Aktualizacja przez DAB] (aktualizacja tylko za pośrednictwem DAB+) [Update von FM] [Aktualizacja przez FM] (aktualizacja tylko za pośrednictwem UKF) [Kein Update] [Brak aktualizacji] (godzinę/datę należy wprowadzić ręcznie, patrz punkt 9.2.1) > W celu zatwierdzenia naciśnij przycisk Select.

9.2.3 Ustawianie formatu czasu

W podmenu Ustaw tryb 12/24-godz. możliwe jest aktywowanie wskazania czasu w formacie 12- lub 24-godzinnym. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przyciskuNext/Prev. wybierz pozycję [System]. Naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz pozycję [Uhrzeit] [Czas] i naciśnij przycisk Select. > Wybierz pozycję [12/24 Std. einstellen] [Ustaw format 12/24 godz.] i naciśnij przycisk Select. > Wybierz jedną z poniższych opcji: [24 Std. einstellen] [Ustaw format 24-godz.] [12 Std. einstellen] [Ustaw format 12-godz.] > W celu zatwierdzenia naciśnij przycisk Select.

9.2.4 Ustawianie formatu daty

Podmenu Ustawienia formatu daty pozwala na zmianę formatu wyświetlania daty. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przycisku Next/Prev. wybierz pozycję [System]. Naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz pozycję [Uhrzeit] [Czas] i naciśnij przycisk Select. > Wybierz pozycję [Datumsformat einst.] [Ustaw format daty] i naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz jedną z poniższych opcji: [DD-MM-RRRR] (dzień, miesiąc, rok) [MM-DD-RRRR] (miesiąc, dzień, rok)154 > W celu zatwierdzenia naciśnij przycisk Select.

Urządzenie umożliwia ustawienie jasności ekranu dla trybu pracy oraz dla trybu czuwania. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przycisku Next/Prev. wybierz pozycję [System]. Naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz pozycję [Beleuchtung] [Oświetlenie] i naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz jedną z poniższych funkcji: [Betrieb] [Praca] określa jasność w trakcie normalnej pracy włączonego urządzenia. Możliwe jest ustawienie trzech stopni jasności [Hoch] [Wysoki], [Miel] [Średni] oraz [Niedrig] [Niski]. Za pomocą przycisku Next/Prev. wybierz poziom jasności i naciśnij przycisk Select w celu zapisania ustawienia. Opcja [Standby] określa jasność podświetlenia w trybie czuwania. Możliwe jest ustawienie trzech stopni jasności [Hoch] [Wysoki], [Miel] [Średni] oraz [Niedrig] [Niski]. Za pomocą przycisku Next/Prev. wybierz poziom jasności i naciśnij przycisk Select w celu zapisania ustawienia. [Abschaltung] [Wyłączenie] automatycznie przyciemnia wyświetlacz po upływie ustawionego czasu bezczynności radia do ustawienia jasności Niska. Po wybraniu opcji [An] [Wł.] wyświetlacz będzie świecił się na poziomie ustawionym dla funkcji [Betrieb] [Praca]. W celu zapisania ustawienia naciśnij przycisk Select.

> Naciśnij i przytrzymaj przycisk Menu i za pomocą przyciskuNext/Prev. wybierz pozycję [System]. Naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz pozycję [Sprache] i naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz jedną z dostępnych wersji językowych i potwierdź wybór, naciskając przycisk Select.

9.5 Ustawienia fabryczne

W przypadku zmiany miejsca eksploatacji urządzenia, np. przeprowadzki, odbiór zapisanych stacji może okazać się niemożliwy. Przywrócenie Ustawień fabrycznych pozwala na usunięcie wszystkich zapisanych stacji radiowych oraz uruchomienie operacji wyszukiwania stacji. > Podłącz TECHNIRADIO SOLAR do zasilania USB. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przyciskuNext/Prev. wybierz pozycję [System]. Naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz pozycję [Werkseinstellung] [Ustawienia fabryczne] i naciśnij przycisk Select. > W celu przywrócenia ustawień fabrycznych za pomocą przycisku Next/Prev. wybierz pozycję [Ja] [Tak], a następnie naciśnij przycisk Select.155

Wszystkie zapisane stacje radiowe i ustawienia zostaną usunięte. Urządzenie skonfigurowane będzie tak, jak w momencie dostawy. > Na wyświetlaczu pojawi się komunikat [Ponowne uruchomienie...] i urządzenie przejdzie do wyboru wersji językowej [Wersja językowa]. Za pomocą przycisku Next/Prev. wybierz jedną z dostępnych wersji językowych i potwierdź wybór, naciskając przycisk Select. Następnie urządzenie automatycznie dokonuje pełnego wyszukiwania stacji radiowych w trybie DAB. Postęp wyszukiwania jest wyświetlany na ekranie podającym także liczbę znalezionych cyfrowych stacji nadawczych. Po zakończeniu wyszukiwania urządzenie rozpocznie odtwarzanie pierwszej stacji radiowej.

9.6 Wersja oprogramowania

Punkt „Wersja opr. sprz.” umożliwia sprawdzenie aktualnie zainstalowanej wersji oprogramowania sprzętowego. > Naciśnij i przytrzymaj przycisk Menu i za pomocą przycisku Next/Prev. wybierz pozycję [System]. Naciśnij przycisk Select. > Za pomocą przycisku Next/Prev. wybierz pozycję [SW-Version] [Wersja oprogramowania]. > Naciśnij przycisk Select. Pojawi się wersja aktualnie stosowanego oprogramowania sprzętowego. 10 Czyszczenie W celu uniknięcia porażenia prądem elektrycznym urządzenia nie można czyścić mokrymi szmatkami ani pod bieżącą wodą. Przed przystąpieniem do czyszczenia wyłącz urządzenie! Stosowanie gąbek do szorowania, proszków do szorowania i rozpuszczalników, takich jak alkohol lub benzyna, jest zabronione. Nie stosuj żadnej z następujących substancji: słonej wody, środków owadobójczych, środków czyszczących zawierających chlor ani kwasów (chlorku amonu). Obudowę należy czyścić lekko zwilżoną szmatką. Nie stosuj spirytusu, rozpuszczalników itp., ponieważ mogą one uszkodzić powierzchnię urządzenia. Wyświetlacz czyścić można wyłącznie tkaniną bawełnianą. W razie potrzeby zwilż tkaninę bawełnianą małą ilością niealkalicznego, rozcieńczonego mydła na bazie wody lub alkoholu. Lekko przetrzyj powierzchnię bawełnianą szmatką.156 11 Usuwanie usterek W przypadku nieprawidłowego działania urządzenia przeprowadź kontrolę zgodnie z poniższą tabelą. Usterka Możliwa przyczyna/naprawa Włączenie urządzenia nie jest możliwe. Urządzenie nie jest podłączone do prądu. Podłącz do odpowiedniego źródła zasilania lub naładuj akumulator. Brak dźwięku. Zwiększ głośność. Wyświetlacz nie włącza się. Odłącz urządzenie od zasilania i ponownie włącz zasilanie urządzenia. Zła jakość odbioru DAB+/FM. Całkowicie wyciągnij antenę. Zmień pozycję anteny lub urządzenia TECHNIRADIO SOLAR. Obsługiwanie urządzenia nie jest możliwe. Odłącz urządzenie od zasilania i ponownie włącz zasilanie urządzenia. Jeżeli usunięcie usterki w ten sposób nie powiedzie się, skontaktuj się z naszą linią serwisową. 12 Dane techniczne / Wskazówki producenta Zastrzega się możliwość wprowadzenia zmian technicznych i wystąpienia błędów. Źródła odtwarzania DAB/DAB+, FM zasilania elektrycznego Wejście DC: 5 V, 1 A Akumulator Li-Ion 2000 mAh Częstotliwości UKF: 87,5-108 MHz DAB/DAB+: pasmo III 174-240 MHz Moc wyjściowa audio 1x3 W RMS Obudowa ochronna IPX5 (ochrona przed rozpryskującą wodą) Waga (g) 340 Wymiary (szer. x wys.* x gł.) mm 100 x 175 x 41 *bez anteny157
