BEDIENUNGSANLEITUNG TechniRadio Solar TECHNISAT

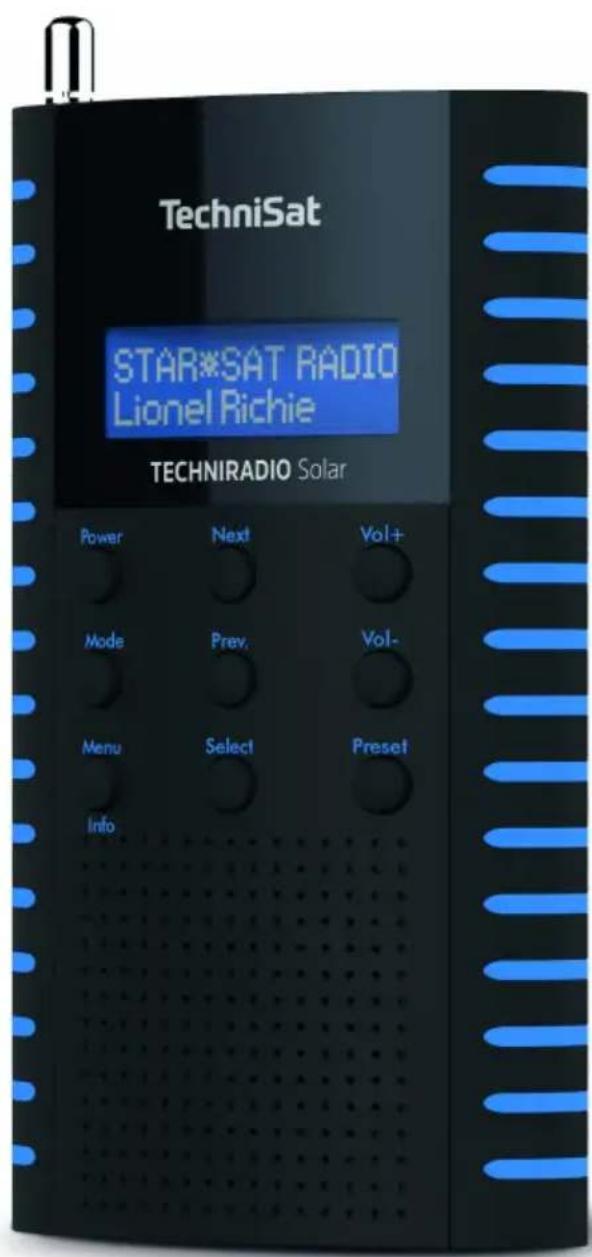

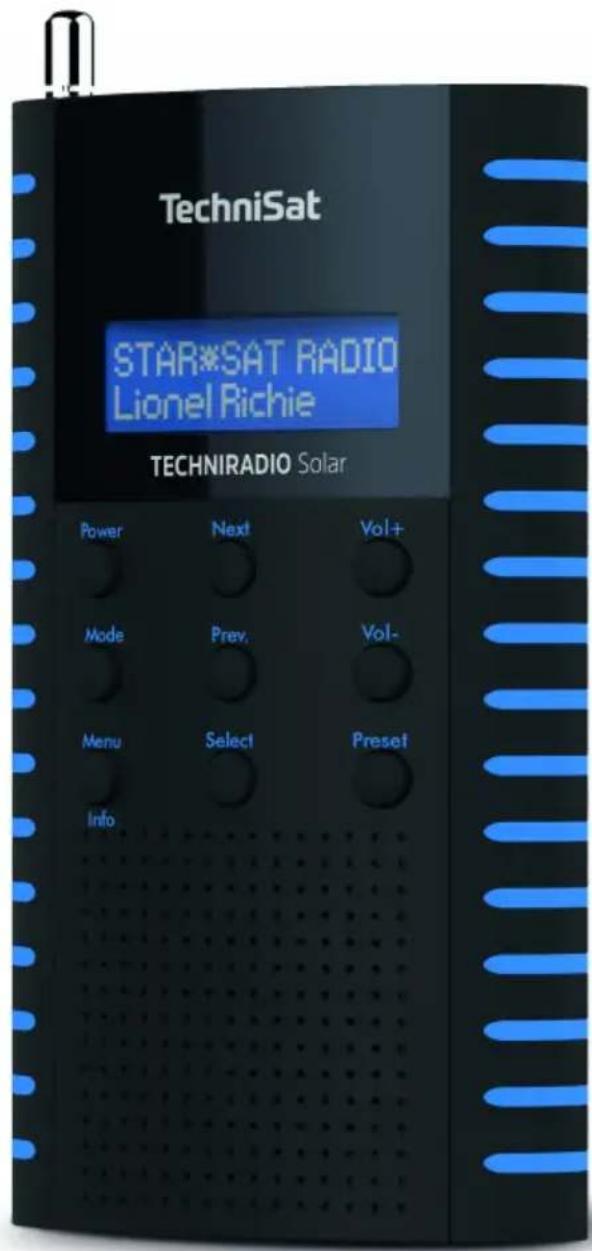

Portables DAB+/UKW-Solar-Radio

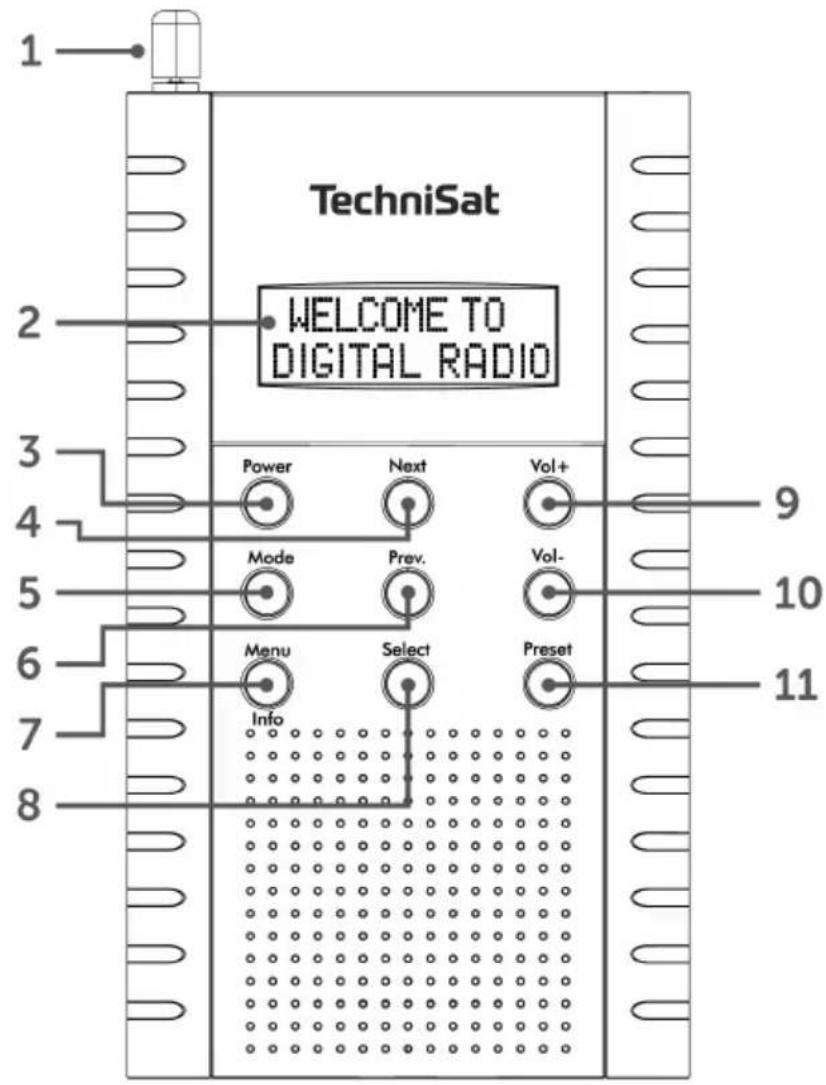

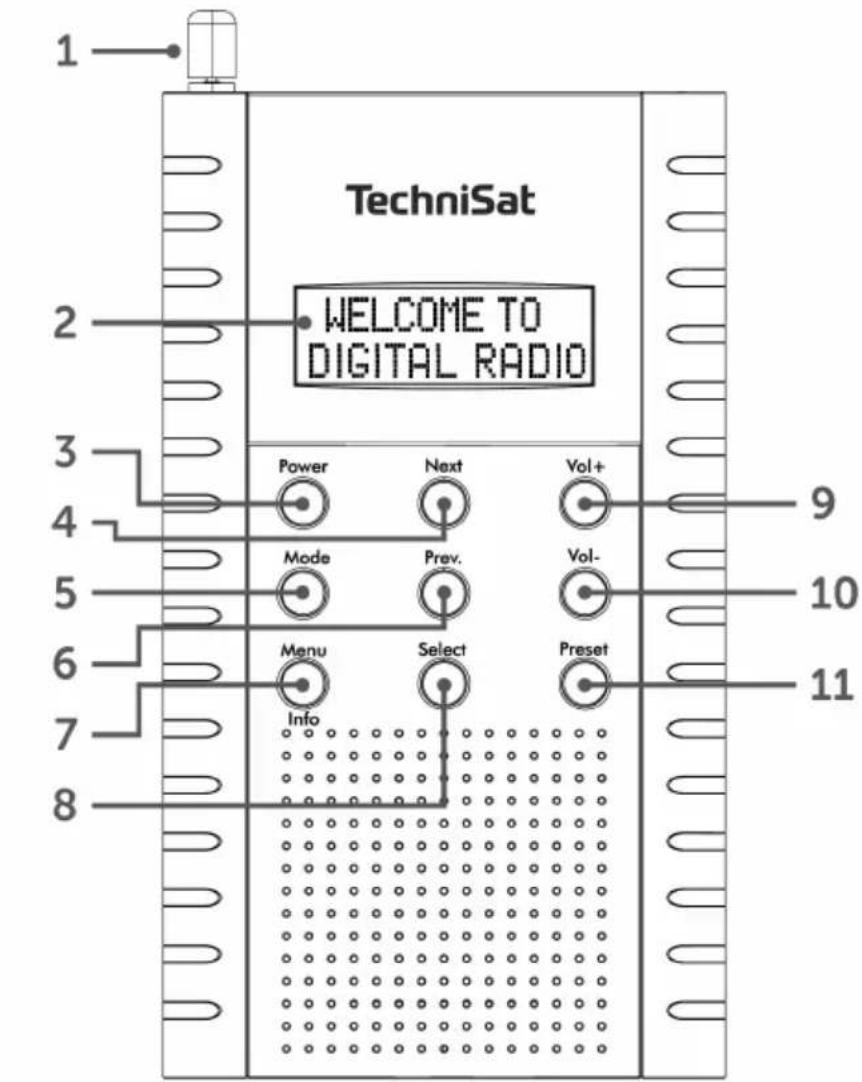

1.1 Beschreibung

1 Teleskopantenne
2 Display
3 Ein/Standby Kurz drucken: Einsatz,

Kurz

drucken:

Ausschalten

4 Next Kurz drücken im DAB-Modus: Nächster Sender.

Im FM-Modus: Frequenz um 0,05Mhz erhöhen.

Gedrückt halten im FM-Modus: Sendersuchlauf.

Im Menu: Durch die Menüoptionen navigieren.

5 Mode Mehrmals drucken: Quellenwahl DAB+, FM.
6 Prev. Kurz drücken im DAB-Modus: Vorheriger Sender.

Kurz drücken im FM-Modus: Frequenz um

0,05Mhz verringern.

Kurz drücken im Menu: Durch die Menüoptionen

Navigieren.

Gedrück halten im FM-Modus: Rückwärtgier

Suchlauf.

7 Menu/Info Kurz drucken: Statusinformation aufrufen.

Gedrückt halten: Menu aufrufen.

Kurz drücken im Menu: Schritt zurück, Menu

verlassen.

8

Select

Auswahl/Option bestätigen

9 Vol+ Lautstärke erhöhen

10

Vol-

Lautstärke verringern

11

Preset

Favoritenspeicher

12

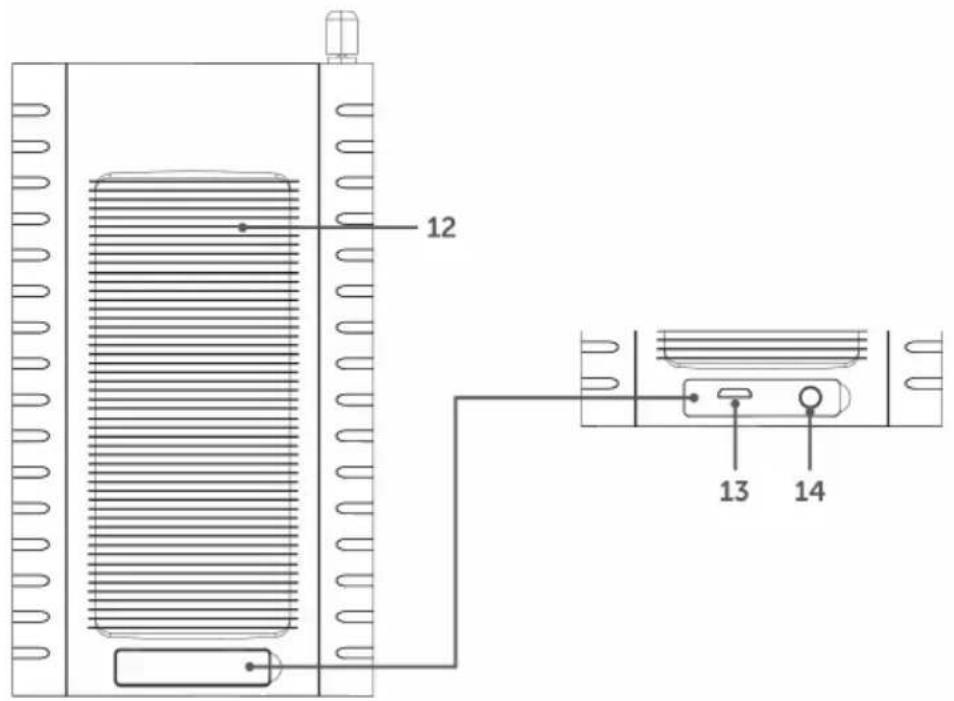

Solar Panel

13

DC-IN 5V micro USB-Ladeanschluss

14

Kopfhöreranschluss 3,5mm Stereo Klinke

2 Inhaltsverzeichnis

1 Abbildungen 4

1.1 Beschreibung 5

2 Inhaltsverzeichnis 6

3 Vorwort 8

3.1 Die Zielgruppe dieser Bedienungsanleitung 8
3.1.1 Bestimmungsgemäßer Gebrauch 8
3.2 Wichtige Hinweise 8
3.2.1 Sicherheit 8
3.2.2 Entsorgung 12
3.2.3 Rechtliche Hinweise 12
3.2.4 Servicehinweise 13

4 Aufstellen des Gerätes 13

5 Beschreibung des TECHNIRADIO SOLAR 14

5.1 Der Lieferumfang 14
5.2 Die besonderen Eigenschaften des TECHNIRADIO SOLAR 14
5.3 TECHNIRADIO SOLAR zum BetriebVBoreiten 14
5.3.1 Teleskopantenne ausrichten 14
5.3.2 Akku auflagen 15
5.3.3 Kopfhorer benutzen 15
5.4 Allgemeine Geräte-Funktionen 15
5.4.1 Gerä einschalten 15
5.4.2 Gerat ausschalten 16
5.4.3 Quellenwahl 16
5.4.4 Lautstärke einstellen 16
5.4.5 Display 16
5.4.6 Displayanzeigen aufrufen 16

6 Menübedienung 17

7 Die DAB+ (Digital Radio)-Funktion 17

7.1 Was ist DAB+ 17
7.1.1 Datenkomprimierung 17
7.1.2 Audio Stream 18
7.2 DAB+ (Digital Radio) Empfang 18
7.2.1 Vollständigen Suchlauf durchfuhren 18
7.2.2 Sender wahlen 18
7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen 18
7.2.4 DAB+ -Sender von einem Speicherplatz abrufen 19
7.2.5 Überschreiben/Löschen einer Programplatz-Speicherung 19
7.2.6 Manuell einstellen 19
7.2.7 Lautstärkanpassung (DRC) 19
7.2.8 Inaktive Sender loschen 20

8 FM (UKW)-Betrieb 20
8.1 UKW-Radiobetrieb einschalten 20
8.2 FM (UKW)-Empfang mit RDS-Informationen 20
8.3 Automatische Sendersuche 20
8.4 Manuelle Sendersuche 21
8.5 Suchlauf-Einstellung 21
8.6 UKW-Sender auf einem Speicherplatz ablegen 21
8.7 UKW-Sender von einem Speicherplatz abrufen 21
8.8 Überschreiben/Löschen einer Programmplatz-Speicherung 21

9 Systemeinstellungen und weitere Funktionen 22

9.1 Sleep-Timer 22
9.2 Uhrzeit- und Datumseinstellungen 22
9.2.1 Zeit/Datum manuell einstellen 22
9.2.2 Zeitaktualisierung 23
9.2.3 Uhrzeitformat einstellen 23
9.2.4Datumsformat einstellen 23
9.3 Displayhelligkeit 24
9.4 Sprache 24
9.5 Werkseinstellung 24
9.6 SW-Version 25

10 Reinigen 25
11 Fehler beseitigen 26
12 Technische Daten / Herstellerhinweise 26
13 Notizen 27

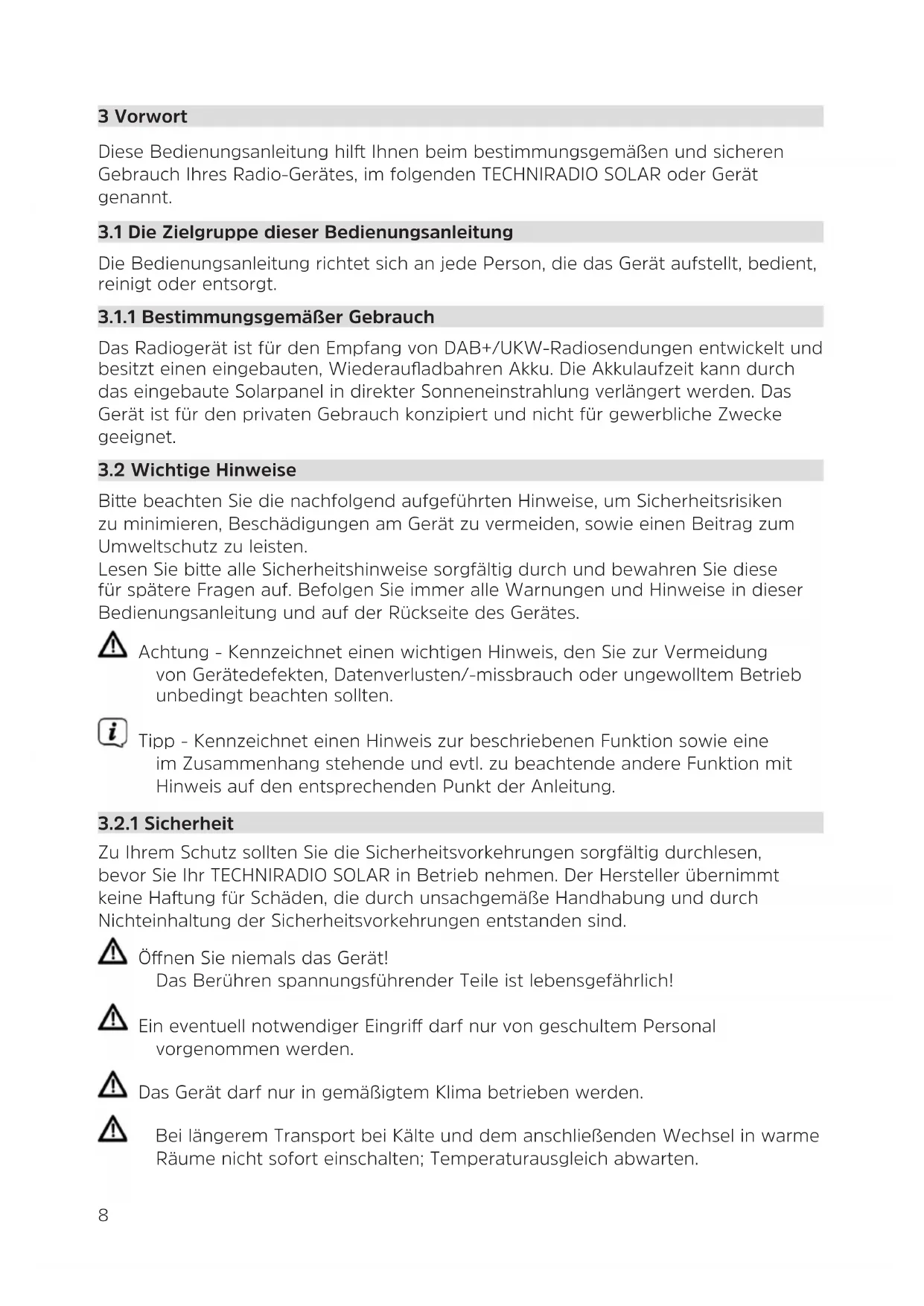

3 Vorwort

These Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch His Radio-Gerätes, im folgenden TECHNIRADIO SOLAR oder Gerät genannot.

3.1 Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jeder Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt.

3.1.1 Bestimmungsgemäßer Gebrauch

Das Radiogerät ist für den Empfang von DAB+/UKW-Radiosendungen entwickelt und besitzt einen eingebauten, Wiederaufladbahren Akku. Die Akkulaufzeit kann durch das eingebaute Solarpanel in direkter Sonneneinstrahlung verlangert werden. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

3.2 Wichtige Hinweise

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sieitte alle Sicherheitshinweise sorgfaltig durch und bewahren Sie diese fur spatei Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerates.

Achtung - Kennzeichnet einen wichtigen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewölltem Betrieb unbedingt beachten sollenn.

Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine im Zusammenhang stehende und elev. zu beachtende andere Funktion mit Hinweis auf den entsprechenden Punkt der Anleitung.

3.2.1 Sicherheit

Zu Ihr Schutz sollen den Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr TECHNIRADIO SOLAR in Betriebnehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäß Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

Öffnen Sie niemals das Gerät!

Das Berühren spannungsführender Teile ist lebensgefährlich!

Ein eventuell notwendiger Eingriffarf nur von geschultem Personal vorgenommen werden.

Das Gerätarf nur in gemäßigtem Klimabetrieben werden.

Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warmer Räume nicht sofort einschalten; Temperaturausgleich abwarten.

Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.

Bei Gewitter sollenn Sie das Gerät von der Stromversorgung trennen. Überspannung kann das Gerät beschädigen.

Bei auffalligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse das Gerät ausschalten und den Service verständigen.

Das Gerätarf nur mit der auf dem Gerät angegebenen Spannung betrieben werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.

Wenn das Gerät Schäden aufweist,arf es nicht in Betrieb genommen werden.

Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder Wasser in Betrieb.

Versuchen Sie niemals ein defectes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.

Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

Lassen Sie Kinder niemals unbeaufsichtigt这点es Gerät benutzen.

Hören Sie Musik oder Radio nicht mit großer Lautstärke. Dies kann zubeibenden Gehörschäden führen.

Dieses Gerät ist nicht darauf bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

EsistverbotenUmbautenamGeratvorzunehmen.

Beschädigte Geräte bzw. beschädigte Zubehörteile)dürfen nicht mehr verwendet werden.

Umgang mit Batterien/Akkus

Das TECHNIRADIO SOLAR ist mit einem eingebauten Akku ausgestattet. Laden Sie den Akku vor der erstmaligen Nutzung vollständig auf.

Wenn Sie das TECHNIRADIO SOLAR längere Zeit nicht nutzen, laden Sie zuerst den Akku vollständig auf. Ein leerer Akku kann bei längerer Lagerung schadennehmen.

Beachten Sie bei der Entsorgung des Gerätes die örtlichen Vorschriften zur Entsorgung von Geräten mit eingebauten Akkus.

3.2.2 Entsorgung

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.itte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht uber den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung zureaf hinaufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie daraufuf, dass Elektronikschrott nicht in den Hausmull gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermull).

Batterien/Akkus können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Batterien/Akkus unterliegen der europäischen Richtlinie 2006/66/EG. Diese)dürfen nicht mit dem normalen Hausmull entsorgt werden.

Entsorgungshinweise:

Entsorgung der Verpackung:

Ihr neues Gerät wurde auf dem Weg zu Ohnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei ihrem Handler oder über ihreCOMMUNALE Entsorgungseinrichtung.

Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Folien und andere Verpackungsmaterialien.

Entsorgung des Gerätes:

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeit einer umwelt- und sachgerechten Entsorgung des Gerätes. Vor der Entsorgung des Gerätes sollen enthaltene Batterien/Akkus halten.

Dieses Gerät ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Wichtiger Hinweis zur Entsorgung von Batterien/Akkus: Batterien/Akkus können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie Batterien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie Batterien/Akkus niemals in den normalen Hausmüll. Sie konnen verbrauchte Batterien/Akkus bei ihrem Fachhändler oder an speziellen Entsorgungsstellen unentgeltlich entsorgen.

3.2.3 Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlageotyp TECHNIRADIO SOLAR der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=22311

TechniSat ist nicht für Produktschäden auf Grund von äußerten Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfälle haftbar.

Änderungen und Druckfehler vorbehalten. Stand 07/19. Abschrift und Vervielfaltigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

TECHNIRADIO SOLAR und TechniSat sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

3.2.4 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen.itte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sichitte an den Handler des Produktess.

Hinweis!

Für Fragen und Informationen oder wenn es mit diesen Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 18:00 unter Tel.:

03925/9220 1800 erreichbar.

Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sieitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

4 Aufstellen des Gerätes

Stellen Sie das Gerät auf einen festen, sicheren Untergrund. Sorgen Sie für gute Belüftung.

Achtung!

Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Höhe von Gardinen und Wandbehängen auf. Die Luftungsöffnungen konnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies können möglicherweise zu einem Gerätebrand führen.
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
Beachten Sie, dass die Gerätefüge u. U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen konnten. Verwenden Sie einen Schutz zwischen ihren Möbeln und dem Gerät.
Halten Sie das TECHNIRADIO SOLAR von Geräten fern, die starke Magnetfelder erzeugen.

Stellen Sie keine schweren Gegenstände auf das Gerät.
Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in dieser Fall etwa eine Stunde, bevor Sie es in Betriebnehmen.
Verlegen Sie das USB-Kabel so, dass niemand darüber stolpern kann.
Stellen Sie sicher, dass das USB-Kabel immer keinigt zuganglich ist, sodass Sie das Gerät schnell von der Stromversorgung trennen können!
Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdoseziehen!
Zu hohe Lautstärke, besonderss bei Kopfhörern, kann zu Gehörschäden führen.
Um die Akkulaufzeit zu verlangern, legen Sie das Gerät mit dem Solarpanel in die Sonne und achten Sie auf eine direkte Sonneneinstrahlung.

5 Beschreibung des TECHNIRADIO SOLAR

5.1 Der Lieferumfang

Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist:

1x TECHNIRADIO SOLAR
1x Micro USB-Kabel
1x Bedienungsanleitung

5.2 Die besonderen Eigenschaften des TECHNIRADIO SOLAR

Das TECHNIRADIO SOLAR besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen:

• Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern.
• Das Radio empfängt auf den Frenzenen UKW 87,5-108 MHz (analog) und DAB+ 174,9-239,2 MHz (digital).
• Internet Akku der über jeder 5V USB-Anschluss geladen werden kann.
• Akkulaufzeit kann über das eingebaute Solarpanel verlangert werden.

5.3 TECHNIRADIO SOLAR zum BetriebVBoreiten

5.3.1 Teleskopantenne ausrichten

Die Anzahl und Qualität der zu empfangenden Sender hangt von den Empfangsverhältnissen am Aufstellort ab. Mit der Teleskopantenne kann ein ausgezeichnetener Empfang erzielt werden.

Ziehen Sie die Teleskopantenne der Länge nach aus.

Wichtig ist oft die exakte Ausrichtung der Teleskopantenne, insbesondere in den Randgebieten des DAB+ -Empfangs. Im Internet kann man z. B. unter „www.dabplus.de" die Lage des nachstgelegenen Sendemastes schnell ausfindig machen.

Starten Sie den ersten Suchlauf an einem Fenster in Richtung des Sendemastes.

i Bei schlechtem Wetter kann der DAB+ -Empfang nur eingeschränkt möglich sein.
Fassen Sie die Teleskopantenne während der Wiedergabe eines Senders nicht an. Dies kann zu Empfangsbeeinträchtigungen und Tonaussetzern führen.

5.3.2 Akku aufladen

Verbinden Sie das mitgelieferte Micro USB-Kabel mit der DC-IN 5V Buchse (13) auf der Rückseite des TECHNIRADIO SOLAR.
Verbinden Sie den USB-Anschluss mit einem Handelsüblichen 5V, 1A USB-Netzteil, oder einer USB-Buchse an einem PC.
Je nach USB-Anschluss dauert die ersten Ladung des Akkus ca. 6 Stunden.

i Im Display wird der Ladezustand anhand eines Batteriesymbols dargestellt.

0-10%

11-25%

26-50%

51-75%

76-100%

5.3.3 Kopfhörer benutzen

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehorschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Geräteutstärke auf minimale Lautstärke.

i Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Stereo-Klinkenstecker.

Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse (14) des Gerätes. Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer, der Laatsprecher ist stumm geschaltet.
Wenn Sie wieder über die Laufsprecher horen möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes.

5.4 Allgemeine Geräte-Funktionen

5.4.1 Gerät einschalten

Um einen eigenen DAB+/FM(UKW)-Empfang zu gewährleisten, ziehen Sieitte die Antenne ganz aus. Beachten Sie hierzu auch Punkt 5.3.1.
Bereiten Sie das TECHNIRADIO SOLAR zunachst wie unter Punkt 5.3.1 und 5.3.2 beschreiben, zum Betrieb vor.
Durch Drücken der Taste Power (3), schalten Sie das TECHNIRADIO SOLAR ein.

5.4.2 Gerät ausschalten

Durch erneutes Drücken der Taste Power (3), schalten Sie das TECHNIRADIO SOLAR wieder aus.

5.4.3 Quellenwahl

Mit der Taste Mode kann zwischen den Quellen DAB+ (Digital Radio) und FM (UKW) umgeschaltet werden.

5.4.4 Lautstärke einstellen

Stellen Sie die Lautstärke durch Drucken der Tasten VOL+/VOL- am Gerät ein.

VOL+ - lauter
VOL- - leiser.

Die eingestellte Lautstärke wird im Display anhand eines Balkendiagrammes gezeigt. Beachten Sie auch Punkt 5.3.3 zum Betrieb mit angeschlossenen Kopfhörern.

5.4.5 Display

Je nach gewähller Funktion oder Option, werden im Display folgende Informationen angezeigt:

Sendername, Frequenz, Menüname

Displayanzeigen, Menüoptionen, Lautstärke

5.4.6 Displayanzeigen aufrufen

Drücken Sie mehrmals kurz die Taste Menu/Info (7). Sie haben die Wahl, sich folgendeInfos aneigen zu halten:

Im DAB+ -Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):

[Lauftext] (durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. Bereitstellen), [Signalstarke], [Programmtyp], [Ensemble], [Frequenz], [Signalqualität], [Bitrate und Codec], [Zeit] und [Datum].

Im FM/UKW-Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):

[Radiotext] (falls ausgesendet), [Programmtyp] (PTY), [Ps] (Programm Service Name bzw. Sendername oder Frequenz), [Audioinformationen], [Zeit] und [Datum].

6 Menübedienung

Über das Menu gelangen Sie zu allen Funktionen und Einstellungen des TECHNIRADIO SOLAR. Die Menu-Navigation erfolgt mit dem Tasten Menu, Next, Prev. und Select. Das Menu ist aufgeleit in Untermenü und enthalt je nach gewähller Quelle unterscheidliche Menüpunkte bzw. aktivierbare Funktionen.

Zum Öffnen des Menüs, einfach die Taste Menu/Info (7) gedrückt halten. Um in Untermenü zu wechseln, wahren Sie zuerst durch Drücken der Tasten Next (4) oder Prev. (6) ein Untermenü und drücken Sie anschließend die Taste Select (8), um das Untermenü aufzurufen. Ein Sternchen (*) Markiert die aktuelle Auswahl. Um einen Schritt darüber zu gelangen, drücken Sie kurz die Taste Menu/Info.
i Menu schlieben: Taste Menu/Info mehrmals kurz drucken (je nachdem, in welchem Untermenü Sie sich befinden), bis das aktuelle Radioprogramm wieder angezeigt wird.
Einstellungen werden erst durch Drücken der Taste Select gespeichert. Wir stattdessen die Taste Menu/Info kurz gedrückt, wird die Einstellungen nicht übernommen und gespeichert.
Funktionen und zu drückende Tasten werden in dieser Bedienungsanleitung in fett dargestellt. Displayanzeigen in [eckigen Klammern].
i Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext dargestellt.

7 Die DAB+ (Digital Radio)-Funktion

7.1 Was ist DAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können. Anders als bei herkömmlichen Analog radiosendern werden bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies{nent man Ensemble oder Multiplex. Ein Ensemble setzen sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden.Infos z.B. unter www.dabplus.de oder www.dabplus.ch.

7.1.1 Datenkomprimierung

Digital Radio macht sich damit Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlaufstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also Herausgeltert werden. Dies wird erhöglich, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Toninformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal Herausgeltert werden.

Dies führt zur Datenreduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).

7.1.2 Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit lastsen sich gewöhnte Radioprogramme übertragen und auf der Empfängerseite anhören. Digital Radio bringt Ohnen nicht nur Radio in excellenter Soundqualität sondern zusätzliche Informationen. Diese können sich auf das laufende Programm beziehen oder unabhängig davon sein (z. B. Nachrichten, Wetter, Verkehr, Tipps).

7.2 DAB+ (Digital Radio) Empfang

Drücken Sie die Taste MODE bis [DAB] im Display angezeigt wird.

7.2.1 Vollständigen Suchlauf durchführten

i Der automatische Suchlauf Vollständiger Suchlauf scantt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.
i Nach Beendigung des Suchlaufes wird der erste Sender in alphanumericer Reihenfolge wiedergegeben.

Um einen vollständigen Suchlauf durchzuführen, öffnen Sie das Menu durch gedrückt halten der Taste Menu und wahren Sie mit Next/Prev. den Menüpunkt [Vollständiger Suchlauf]. Drücken Sie Select.
Im Display erscheint [Suchlauf...].
Während des Suchlaufs wird ein Fortschrittsbalken und die Anzahl an gefundenen Sendern angezeigt.
Wird keine Station gefunden, prüfen Sie die Teleskopantenne und verändern Sie ggf. den Aufstellort (Punkt 5.3.1).

7.2.2 Sender wahlen

Durch drücken der Tasten Next/Prev. kann die Senderliste aufgerufen und zwischen den verfügbaren Sendern umgeschaltet werden.

7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen

i Der Programm-Speicher kann bis zu 10 Stationen im DAB+ -Bereich speichern.

Wahlen Sie zunachst den gewünschten Sender aus (siehe Punkt 7.2.2).
Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die Taste Preset gedrückt, bis [Favorit speicher] im Display erscheint. Wahlen Sie anschließend mit Next/Prev. einen Favoritenspeicher (1...10). Drücken Sie Select zum Speichern.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

7.2.4 DAB+ -Sender von einem Speicherplatz abrufen

Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste Preset und wahlen Sie mit Next/Prev. einen Favoritenspeicher (1...10). Drücken Sie Select zur Wiedergabe des Senders.

Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im Display [(leer)].

7.2.5 Überschreiben/Löschen einer Programplatz-Speicherung

Speichern Sie wie beschreiben einfach einen neuen Sender auf einen Favoritenspeicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

7.2.6 Manuell einstellen

Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dieren. Des Weiteren können Sender manuell hinzugeführten werden.

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [Manuell einstellen] und drücken Sie Select.

Wahlen Sie mit Next/Prev. einen Kanal (5A bis 13F) und drücken Sie Select. Im Display wird nun dessen Signalstarke angezeigt. Wird auf einem Kanal ein DAB+ -Sender empfangen, wird der Ensemble name des Senders angezeigt. Die Antenne kann nun auf maximale Signalstarke ausgerichtet werden.

Sender, deren Signalstarke unterhalb der erforderlichen Mindestsignalstarke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf. wie unter Punkt 5.3.1 beschreiben aus.

Befinden Sich Sender auf der eingestilten Frequenz bzw Kanal, die noch nicht in der Senderliste gespeichert wurden, wurde diese nun ebenfls gespeichert.

7.2.7 Lautstärkeanpassung (DRC)

Mit dem Menüpunkt Lautstärkanpassung wird die Kompressionsrate, welche Dynamikschwankungen und damit einhergehende Lautstärkevariationen ausgleicht, eingestellt.

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [Lautstärkanpassung].
Drucken Sie Select.
Wahlen Sie mit Next/Prev. die Kompressionsrate:

DRC hoch - Hohe Kompression

DRC tief - Niedrige Kompression

DRC aus - Kompression abgeschaltet.

Bestätigen Sie durch Drücken der Taste Select.

7.2.8 Inaktive Sender Löschen

Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender aus der Senderliste.

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [Inaktive Senderlöschen].
Drucken Sie Select.

Es erfolgt die Abfrage [Löschen?], ob die inaktiven Sender gelöscht werden sollen.

Wahlen Sie mit Next/Prev. den Eintrag [Ja] und bestätigen Sie durch Drucken der Taste Select.

8 FM (UKW)-Betrieb

8.1 UKW-Radiobetrieb einschalten

Wechseln Sie durch Drücken der Taste Mode in den FM-Modus.
Im Display wird [FM] angezeigt.

i Beim erstmaligen Einsatzen ist die Frequenz 87,5 MHz eingestellt.

i Haben Sie bereits einen Sender eingestellt oder gespeichert, spiel das Radio den zuletzt eingestellten Sender.
Bei RDS-Sendern erscheint der Sendername.
i Um den Empfang zu verbessern,richten Sie die Teleskopantenne aus (Punkt 5.3.1).

8.2 FM (UKW)-Empfang mit RDS-Informationen

RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Diese wird im Display angezeigt. Das Gerät kann die RDS-Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen.

8.3 Automatische Sendersuche

Halten Sie die Taste Next gedrückt, um automatisch den{nachsten Sender mit ausreichendem Signal zuuchen.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext.

Für die Einstellung schwächerer Sender benutzen Sieitte die manuelle Sendersuche.

8.4 Manuelle Sendersuche

Drehen Sie mehrmals die Tasten Next/Prev., um den gewünschten Sender, bzw. die Frequenz einzustellen.

Das Display zeigt die Frequenz in Schritten von 0,05 MHz an. Next erhöht die Sendefrequenz, Prev. verringert sie.

8.5 Suchlauf-Einstellung

In thisem Menupunkt kann die Empfindlichkeit des Suchlaufes eingestellt werden.

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [Suchlauf-Einstellung]. Drücken Sie Select.
Wahlen Sie aus, ob der Suchlauf nur bei starken Sendern [Nur starke Sender] stoppen soll oder bei allen Sendern (auch bei schwachen Sendern) [Alle Sender].

Bei der Einstellung Alle Sender stoppt der automatische Suchlauf bei jedem verfügbarbaren Sender. Das kann dazu führen, dass schwache Sender mit einem Rauschen wiederergegeben werden.

Wahlen Sie mit Next/Prev. eine Option und drücken Sie zum Speichern der Einstellung die Taste Select.

8.6 UKW-Sender auf einem Speicherplatz ablegen

Der Programm-Speicher kann bis zu 10 Stationen im FM/UKW-Bereich speichern.

Stellen Sie zunachst die gewünschte Sendefrequenz ein (Punkt 8.3, 8.4)
Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die Taste Preset gedrückt, bis [Favorit speicher] im Display erscheint. Wahlen Sie anschließend mit Next/Prev. einen Favoritenspeicher (1...10). Drücken Sie Select zum Speichern.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

8.7 UKW-Sender von einem Speicherplatz abrufen

Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste Preset und wahlen Sie mit Next/Prev. einen Favoritenspeicher (1...10). Drücken Sie Select zur Wiedergabe des Senders.

Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im Display [(leer)].

8.8 Überschreiben/Löschen einer Programplatz-Speicherung

Speichern Sie wie beschreiben einfach einen neuen Sender auf dem jeweiligen Speicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

9 Systemeinstellungen und weitere Funktionen

Alle unter thisem Punkt erläuterten Einstellungen gelten für alle Quellen gleichermaßen.

9.1 Sleep-Timer

Durch den Sleep-Timer schaltet das TECHNIRADIO SOLAR nach der eingestellten Zeit automatisch AUS.

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [System]. Drücken Sie Select.
Wahlen Sie mit Next/Prev. den Eintrag [Sleep] und Drucken Sie Select.
Wahlen Sie mit mit Next/Prev. einen Zeitraum, nach dem das TECHNIRADIO SOLAR ausschalten soll. Sie haben die Wahl zwischen Aus, 15, 30, 45, 60 und 90 Minuten.
Drücken Sie zum Übernehmen der Einstellung Select.

Im Display erscheint bei aktivem Sleeptimer ein „S" mit der noch zur Verfügung stehenden Zeit bis zum Ausschalten. Mocht den Sie einen aktiven Sleeptimer ausschalten, so wahren Sie Menu > System > Sleep > Aus.

9.2 Uhrzeit- und Datumseinstellungen

9.2.1 Zeit/Datum manuell einstellen

Je nach Einstellung der Zeitaktualisierung (Punkt 9.2.2), müssen Sie Uhrzeit und das Datum manuell einstellen.

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [System]. Drücken Sie Select.
Wahlen Sie mit Next/Prev. den Eintrag [Uhrzeit] und drücken Sie Select.
Wahlen Sie anschließend mit Next/Prev. den Eintrag [Zeit/Datum einstellen] und drücken Sie Select.
Die ersten Ziffern (Stunden) der Uhrzeit blinken und können mit Next/Prev. abgeändert werden.

Next erhöht den Wert, Prev. verringert den Wert.

Drücken Sie zum Übernehmen der Einstellung Select.
Anschließlich blinken die{nachsten Ziffern (Minutes) der Uhrzeit und konnen.
ebenfalls wie zuvor beschreiben abgeändert werden.
Drücken Sie nach jeder weiteren Einstellung Select, um zur{nachsten Einstellung zu springen.
Verfahrens Sie bei der Datumseinstellung wie zuvor beschrieben.
Nachdem alle Einstellungen vorgenommen wurden und letztmalig Select gedrückt wurde, erscheint [Uhrzeit Gespeichert] im Display.

9.2.2 Zeitaktualisierung

In diesen Untermenü konnen Sie festlegen, ob die Zeitaktualisierung automatisch über DAB+ oder FM (UKW) erfolgen soll oder ob Sie sie manuell eingeben möchten (Punkt 9.2.1).

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [System]. Drücken Sie Select.
Wahlen Sie mit Next/Prev. den Eintrag [Uhrzeit] und drücken Sie Select.
Wahlen Sie den Eintrag [Zeitaktualisierung] und drücken Sie Select.
Wahlen Sie mit Next/Prev. folgende Optionen:

[Alle Quellen] (Aktualisierung über DAB+ und FM)

[Update von DAB] (Aktualisierung nur über DAB+)

[Update von FM] (Aktualisierung nur über UKW)

[Keine Update] (Uhrzeit/Datum muss manuell eingegeben werden, siehe Punkt 9.2.1).

Drücken Sie zum Übernehmen der Einstellung Select.

9.2.3 Uhrzeitformat einstellen

Im Untermenü 12/24 Std. einstellen konnen Sie das 12 oder 24 Stunden Format aktivieren.

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [System]. Drücken Sie Select.
Wahlen Sie mit Next/Prev. den Eintrag [Uhrzeit] und drucken Sie Select.
Wahlen Sie den Eintrag [12/24 Std. einstellen] und drucken Sie Select.
Wahlen Sie eine der folgenden Optionen:

[24 Std. einstellen]

[12 Std. einstellen]

Drücken Sie zum Übernehmen Select.

9.2.4 Datusmsformat einstellen

Im Untermenü Datumformat einst. können Sie das Format zur Anzeige des Datum festlegen.

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [System]. Drücken Sie Select.
Wahlen Sie mit Next/Prev. den Eintrag [Uhrzeit] und drücken Sie Select.
Wahlen Sie den Eintrag [Datumssystem einst.] und drucken Sie Select.
Wahlen Sie mit Next/Prev. eine der folgenden Optionen:

[TT-MM-JJJJ] (Tag, Monat, Jahr)

[MM-TT-JJJJ] (Monat, Tag, Jahr)

Drücken Sie zum Übernehmen Select.

9.3 Displayhelligkeit

Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby einstehen.

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [System]. Drücken Sie Select.
Wahlen Sie mit Next/Prev. den Eintrag [Beleuchtung] und drücken Sie Select.
Wahlen Sie mit Next/Prev. eine der folgenden Funktionen:

[Betrieb] regelt die Helligkeit im normalen, eingeschalteten Zustand. Sie können hier zwischen den Helligkeitsstufen [Hoch], [Mittel] und [Niedrig] wahren. Wahlen Sie mit Next/Prev. eine Helligkeitsstufe und drücken Sie zum Speichern Select.

[Standby] regelt die Helligkeit im Standby-Modus. Sie konnen hier zwischen den Helligeitsstufen [Hoch], [Mittel] und [Niedrig] wahren. Wahlen Sie mit Next/Prev. eine Helligeitsstufe und drücken Sie zum Speichern Select.

[Abschaltung] dimmt das Display automatisch nach der eingestellten Zeit ohne Bedienung des Radios, auf den Helligeitswert Niedrig.

Wird die Option [An] gewählt, leuchtet das Display mit der unter der Funktion [Betrieb] gewählten Helligkeit dauerhaft. Drücken Sie zum Speichern einer Einstellung Select.

9.4 Sprache

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [System]. Drücken Sie Select.
Wahlen Sie mit Next/Prev. den Eintrag [Sprache] und drucken Sie Select.
Wahlen Sie mit Next/Prev. eine der zur Verfügung stehenden Sprachen und bestätigten Sie die Auswahl durch Drücken von Select.

9.5 Werkseinstellung

Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen konnen Sie in thisem Fall alle gespeicherten Senderlöschen, um anschließend einen neuen Sendersuchlauf zu starten.

Verbinden Sie das TECHNIRADIO SOLAR mit der USB-Stromversorgung.
Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [System]. Drücken Sie Select.
Wahlen Sie mit Next/Prev. den Eintrag [Werkseinstellung] und drücken Sie Select.
Wahlen Sie mit Next/Prev. zum Ausführren der Werkseinstellung den Eintrag [Ja] und drücken Sie Select.

Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht. Das Gerät befindet sich nun im Auslieferungszustand.

Im Display erscheint [Neustart...] und das Gerät startet mit der Sprachauswahl [Sprache]. Wahlen Sie mit Next/Prev. eine der zur Verfügung stehenden Sprachen und bestätigten Sie die Auswahr durch Drücken von Select. Anschließlich führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Wahrend des Suchlaufs zeigt die Displayinformation den Fortschritt, sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm wiederergegeben.

9.6 SW-Version

Unter SW-Version konnen Sie die aktuell installierte SW-Version abfragen.

Halten Sie die Taste Menu gedrückt und wahlen Sie mit Next/Prev. den Eintrag [System]. Drücken Sie Select.
Wahlen Sie mit Next/Prev. den Eintrag [SW-Version].
Drücken Sie Select. Es wird die aktuelle SW-Version angezeigt.

10 Reinigen

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor der Reinigung Gerät ausschalten!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak).

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch. Kein Spiritus, Verdünningsen usw. verwenden; sie konnten die Oberfläche des Gerätes beschädigen.

Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden.

Mit dem Baumwolltuch sanft über die Oberfläche reiben.

11 Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen Funktioniert, überprüfen Sie es anhand der folgenden Tabelle.

Symptom Mögliche Ursache/Abhilfe
Gerät{lösst sich nicht einschalten. Das Gerät wird nicht mit Strom versorgt. Schließen Sie die Spannungsvorsorgung richtig an oder laden Sie den Akku auf.
Es ist kein Ton zu horen. Erhöhen Sie die Lautstärke.
Das Display schaltet sich nicht ein. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen.
Empfang über DAB+/FM ist schlecht.	Ziehen Sie die Antenne ganz aus. Ändern Sie die Position der Antenne oder des TECHNIRADIO SOLAR.
Gerät{lösst sich nicht bedieren. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben konnen, behmen Sieitte Kontakt mit der technischen Hotline auf.

12 Technische Daten / Herstellerhinweise

Technische Änderungen und Irrtümer vorbehalten.

Empfangswege DAB/DAB+, FM
Stromversorgung DC Eingang: 5 V, 1 A
Akku Li-Ion 3,7 V, 2000 mAh
Frequenzen UKW: 87,5-108 MHz	DAB/DAB+: Band III 174-240 MHz
Audio Ausgangsleistung 1x3 W RMS
Schutzgehäuse IPX5 (Spritzwasser geschützt)
Gewicht (g) 340
Abmessungen (BxH*xT) mm	100 x 175x 41

*Ohne Antenne

Instruction Manual

TECHNIRADIO SOLAR

Portable DAB+ / FM solar radio

1.1 Description

http://konf.tsat.de/?ID=22311

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

TechniSat Digital GmbH

Service Centre

Nordstr. 4a

http://konf.tsat.de/?ID=22311

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Strasse 3

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

http://konf.tsat.de/?ID=22311

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

http://konf.tsat.de/?ID=22311

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-center

Nordstr. 4a

39418 Staßfurt

8.3 Automatische zenderkeuze

http://konf.tsat.de/?ID=22311

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

http://konf.tsat.de/?ID=22311

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel, Nemecko

www.technisat.de

3.2.4 Pokyny pro servis

TechniSat Digital GmbH

Servisni centrum

Nordstr. 4a
