INSTRUKCJA OBSŁUGI FX1+2 Vevor

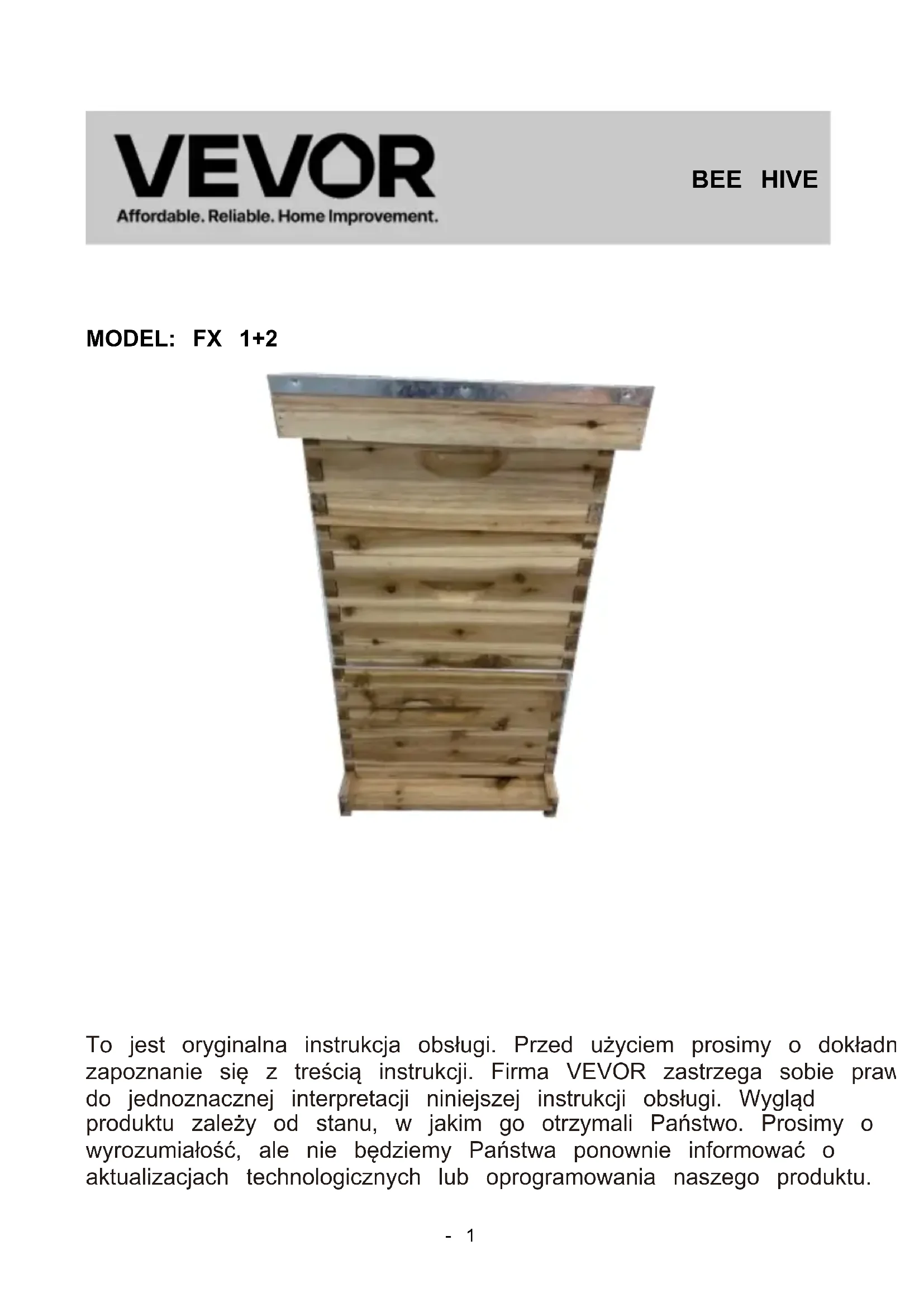

MODEL: FX 1+2 To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu. BEE HIVE- 2 - Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi. INSTALLATION NOTES UWAGI :

8. Spróbuj wybrać twarde podłoże do instalacji.

2. Przygotuj wcześniej narzędzia montażowe ( młotek gumowy i drewno ) .

3. Przeczytaj uważnie instrukcję montażu i sprawdź ilość akcesoriów

Model FX1+2 Rozmiar produktu 562*462*760 mm Materiał szafki Drewno jodłowe Obróbka powierzchni Proces gotowania wosku COMPONENTS A1 240 Coaming 1(×4)

1 )- 3 - C 170/240 Główny pasek ramki 1( ×3 0) D 170/240 Główny pręt ramy 2 (×30) E1 24 0 Pasek ramki ( ×4 0) E2 170 Ramka ( × 20) F1 240 Płyta fundamentowa (×20) F2 170 Płyta fundamentowa (×10) G (×3) Śruba H M4x30 (×3)

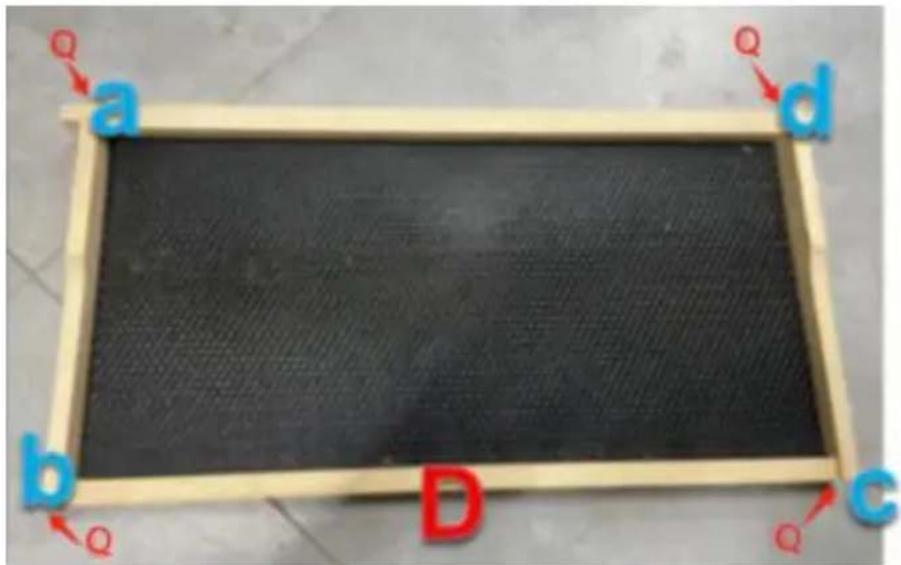

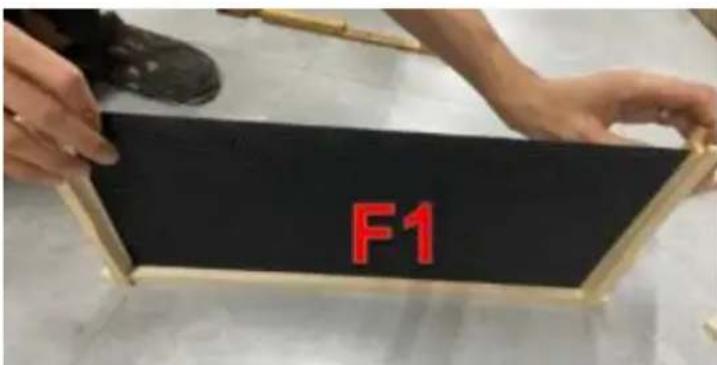

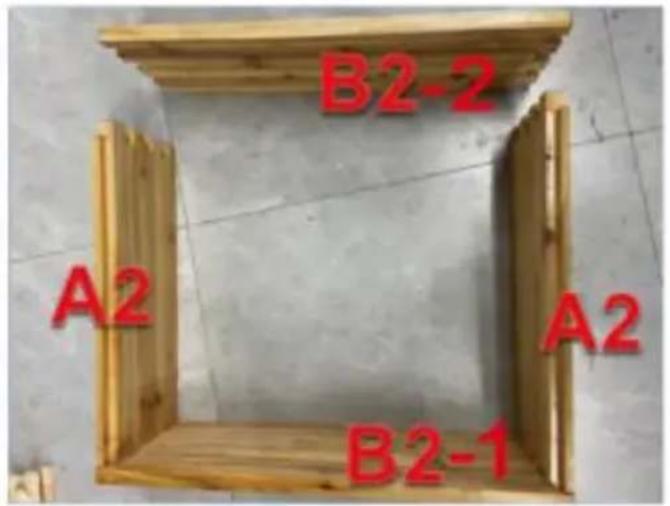

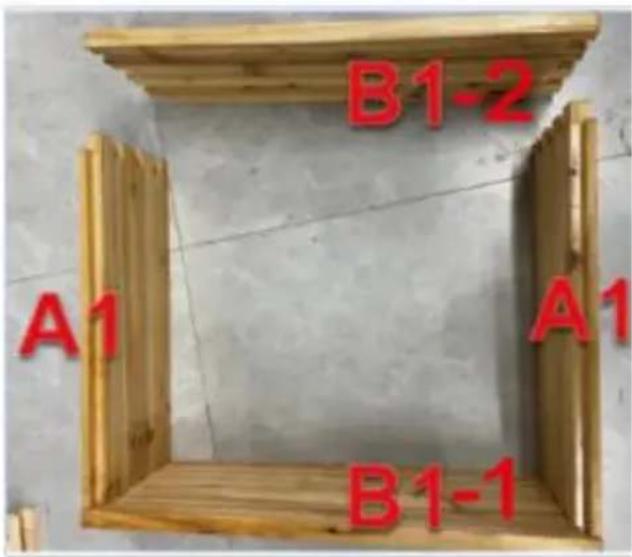

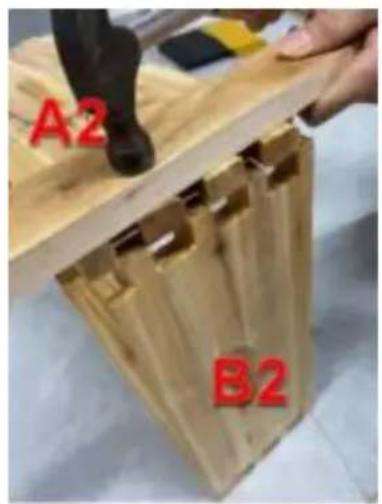

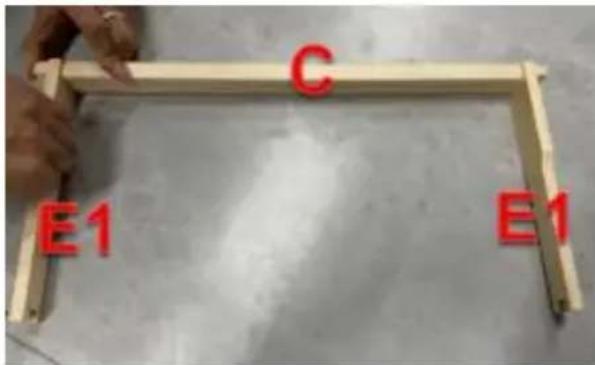

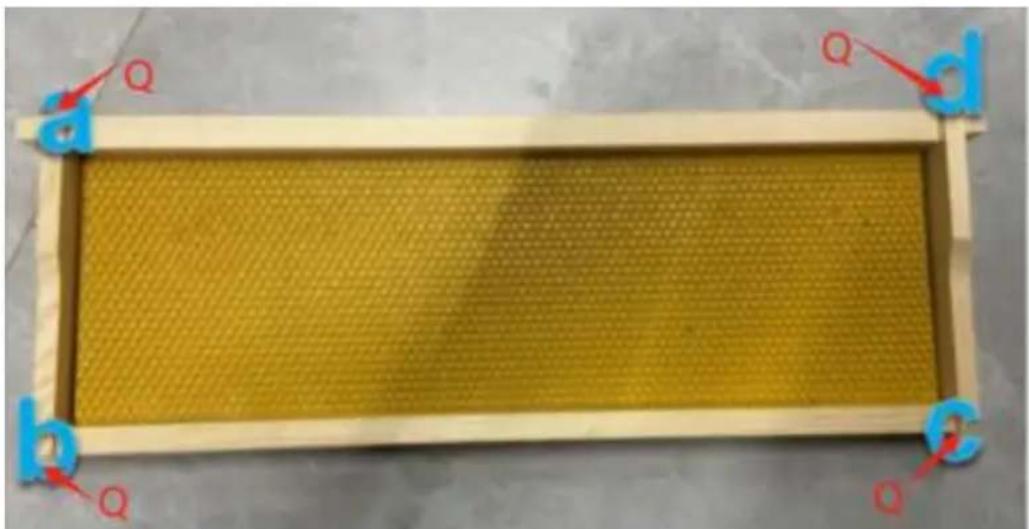

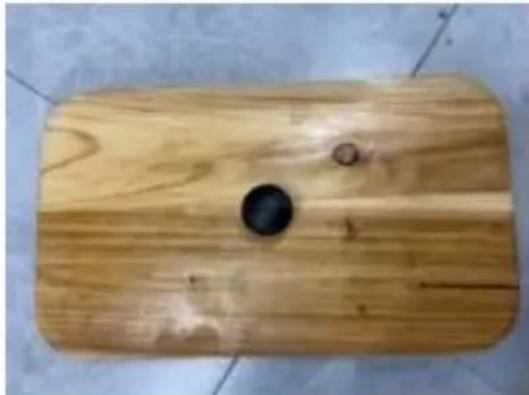

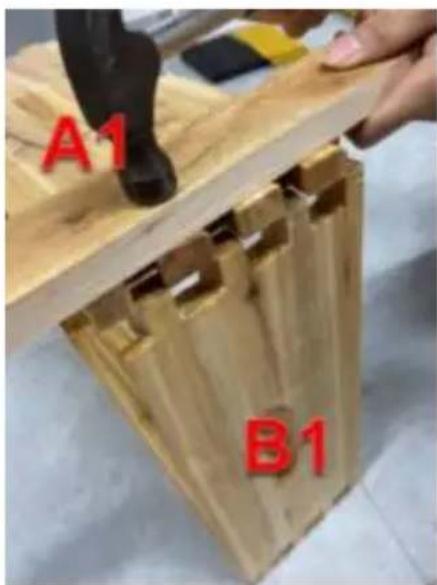

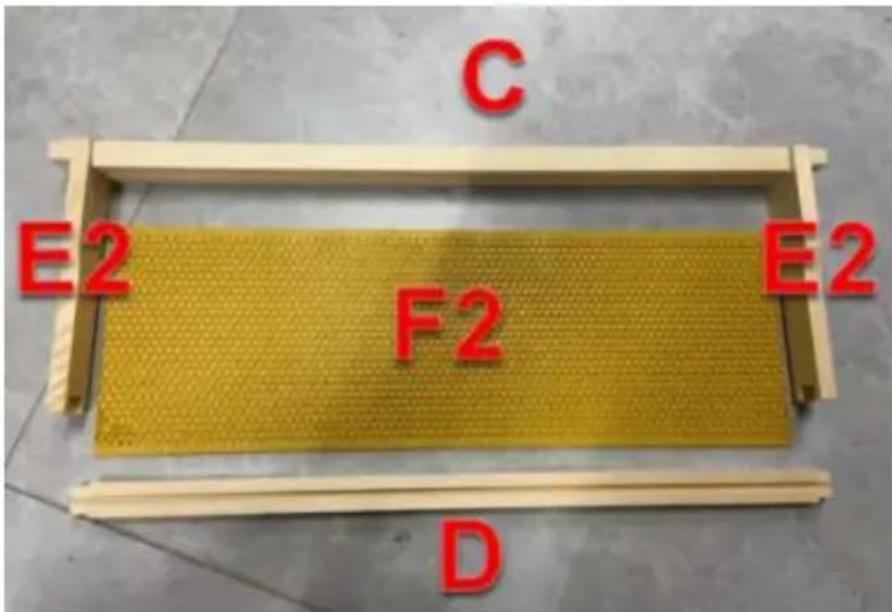

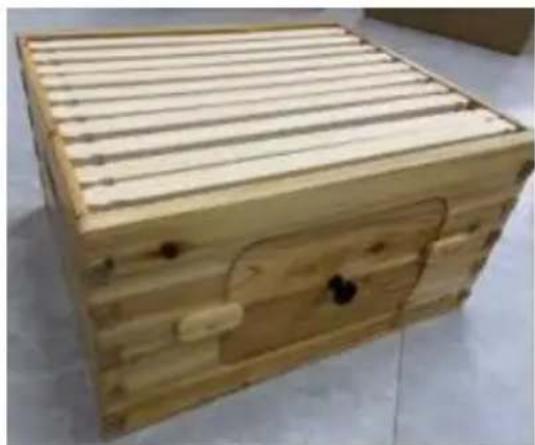

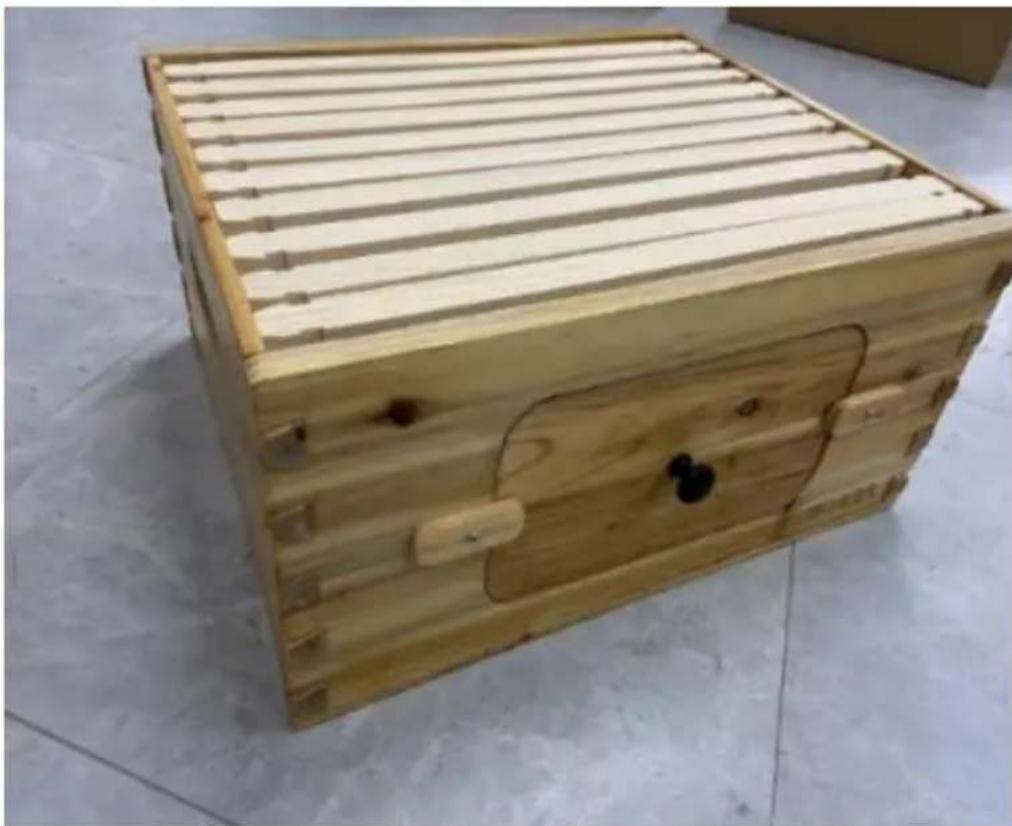

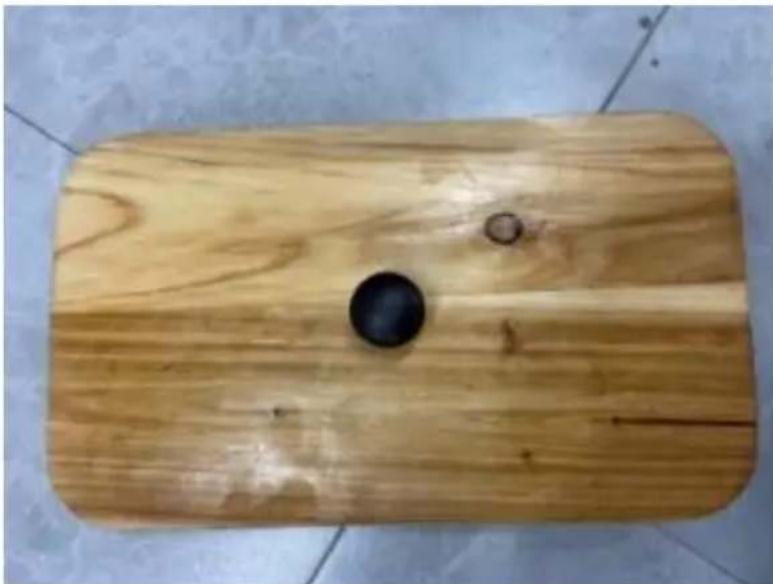

Ja -1 Ja -2 I Szyba okienna (×3) J Wkręt samogwintujący M4x20 (×6) K Mała deska (×6) Pokrywa górna L (× 1 ) M Okładka wewnętrzna (× N Dolna deska (x1) O Królowo- 4 - 1 ) Wykluczająca (x1) P (x1) Gwoździe żelazne Q (x120) R Wkręt samogwintujący M3x12 (×12) Okno akrylowe ( x3 ) ASSEMBLY 240 PUDEŁEK 43.Montaż skrzynki 24 0 Krok 1: Weź dwa kawałki A1 i dwa kawałki B1 (B1-1 i B1-2) odpowiednio i połącz je gumowym młotkiem (pamiętaj, że nie wolno ich uderzać bezpośrednio, ale połóż na nich deskę lub tekturę i uderzaj je równomiernie).- 5 - 44.Montaż ramy 24 0 Krok 1: Weź 2 elementy E1 i 1 element C , włóż je do gniazda karty, aby je połączyć, następnie weź 1 element F1 i włóż go do gniazda, a na koniec weź 1 element D i włóż go do gniazda, aby ukończyć zestaw 170 ramek. Krok 2: Połącz 4 części Q w 4 pozycjach a/b/c/d.- 6 - 45.Montaż okna Krok 1: Weź G , H i I-1, aby złożyć płytkę osłonową. Krok 2: Weź S i odklej folię z rogów, następnie weź S i R , aby złożyć listwę.- 7 - Krok 3: Za pomocą J i K zmontuj płyty dociskowe do okien po obu stronach i włóż do pudełka 10 kompletów fundamentów i ram. 17 0 PUDEŁKO 46.Montaż skrzynki 170 Krok 1: Weź dwa kawałki A2 i dwa kawałki B2 (B2-1 i B2-2) odpowiednio i połącz je gumowym młotkiem (pamiętaj, że nie wolno uderzać ich bezpośrednio, ale połóż na nich deskę lub tekturę i uderzaj je równomiernie).- 8 - 47.Montaż ramy 170 Krok 1: Weź 2 elementy E2 i 1 element C , włóż je do gniazda karty, aby je połączyć, następnie weź 1 element F2 i włóż go do gniazda, a na koniec weź 1 element D i włóż go do gniazda, aby ukończyć zestaw 170 ramek. Krok 2: Połącz 4 części Q w 4 pozycjach a/b/c/d.- 9 - 48.Montaż okna Krok 1: Weź G , H i I-2, aby złożyć płytę osłonową. Krok 2: Weź N i odklej folię z rogów, następnie weź N i M , aby złożyć listwę.- 10 - Krok 3: Za pomocą J i K zmontuj płyty dociskowe do okien po obu stronach i włóż do pudełka 10 kompletów fundamentów i ram. Na koniec zmontuj całość zgodnie z poniższym rysunkiem: Indes Nazwa Iloś

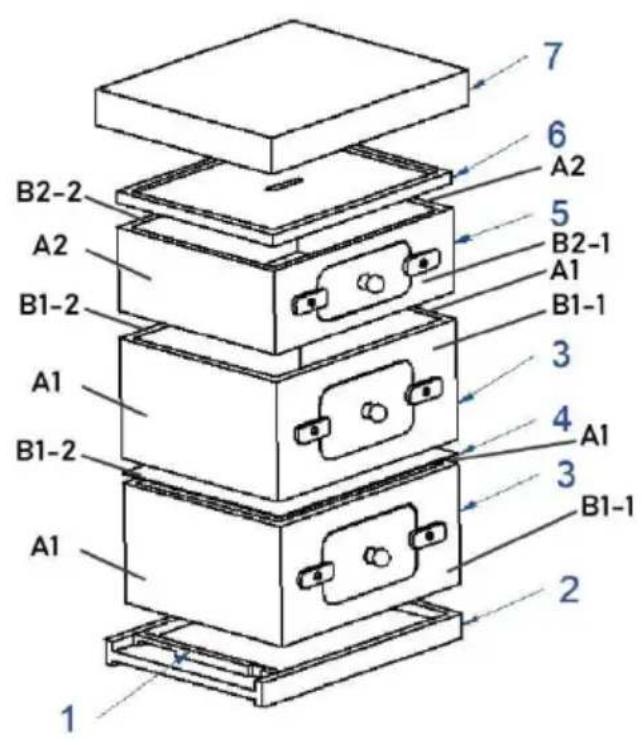

Szczegóły deski obudowy ula Indes Nazwa Ilość

B1-1 Dolny panel przedni

B1-2 Dolny panel tylny

B2-1 Górny panel przedni

B2-2 Górny tylny panel

1. Do konserwacji należy regularnie używać wosku pszczelego.

2. Zamknij okno dla pszczół, gdy jest zimno, deszczowo i wietrznie.

Wykluczająca królowa
