MANUAL DE USUARIO FX1+2 Vevor
MODELO: FX 1+2 Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto. BEE HIVE- 2 - Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones. INSTALLATION NOTES NOTAS :
3. Intente elegir un terreno duro para la instalación.
2. Prepare con antelación las herramientas de instalación ( martillo de
3. Lea atentamente este manual de instalación y confirme la cantidad de
accesorios según la lista.
MODEL AND PARAMETERS

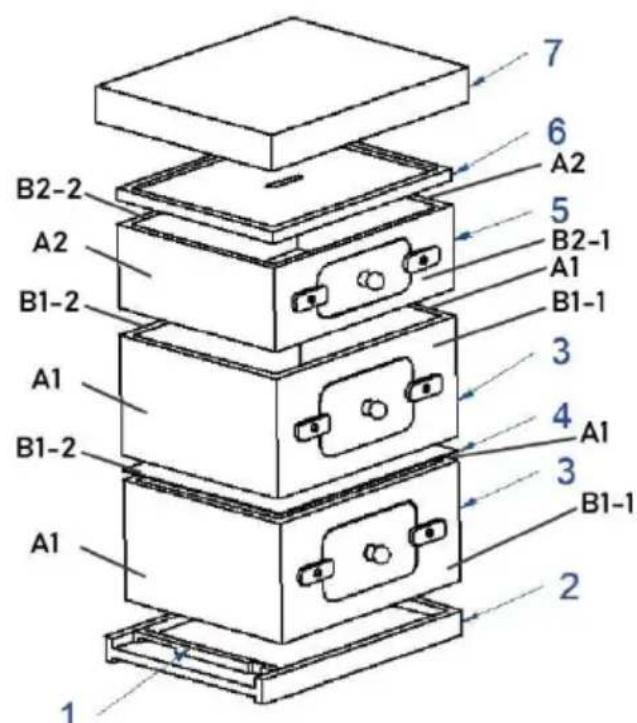

Modelo FX1+2 Tamaño del producto 562*462*760 mm Material del gabinete madera de abeto Tratamiento de superficies Proceso de ebullición de cera COMPONENTS A1 240 Brazo 1(×4)
2 ) Un 2 17 0 Brazo 1(× 2 )

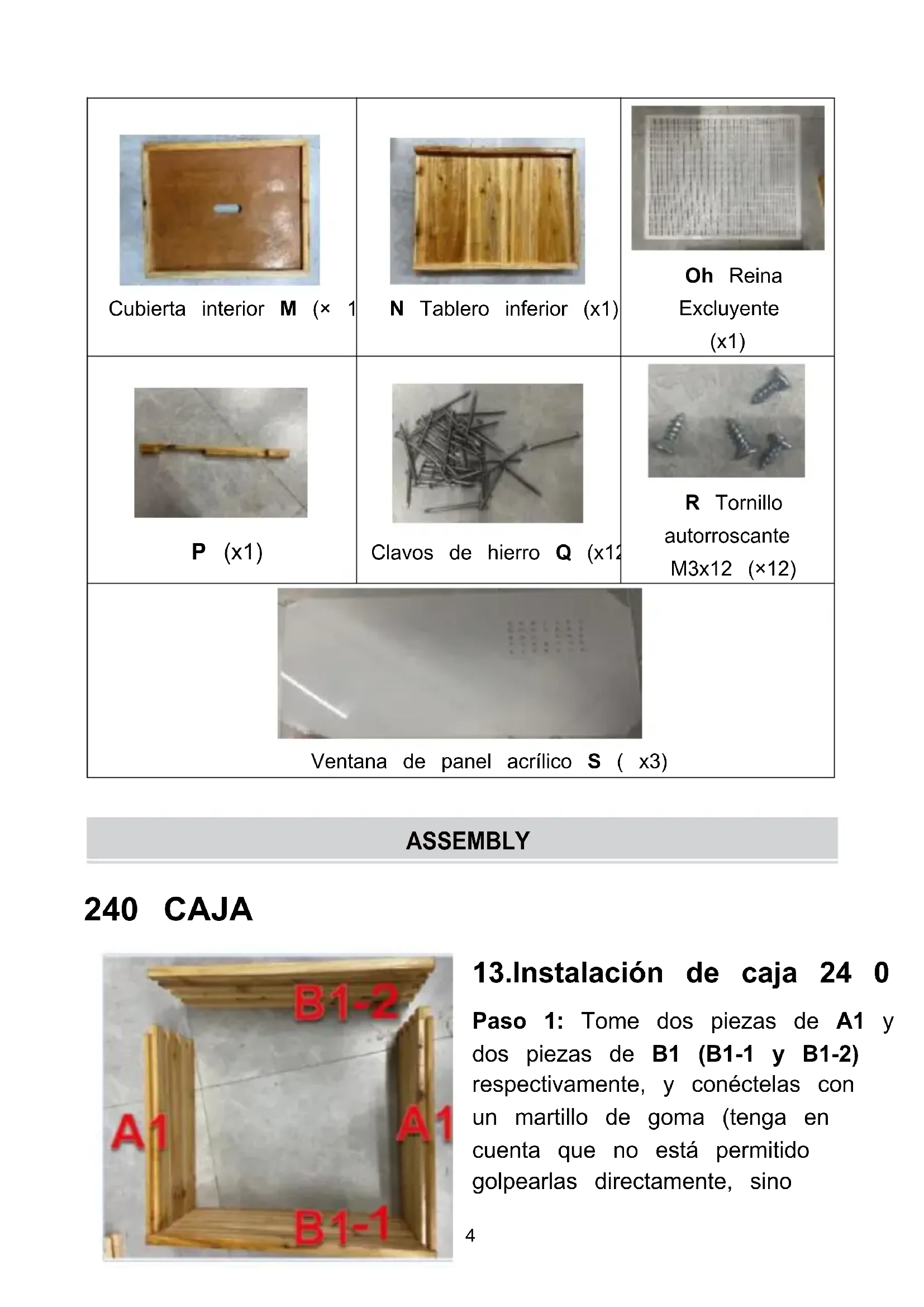

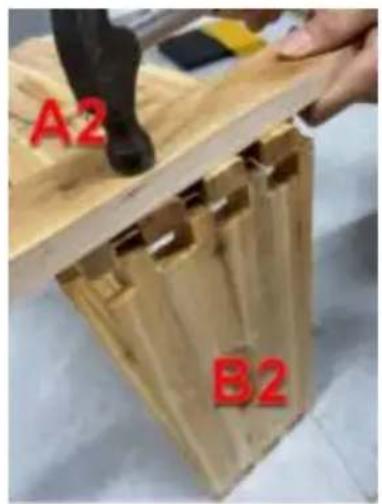

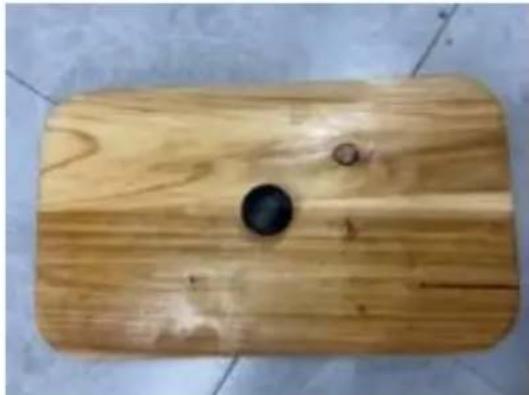

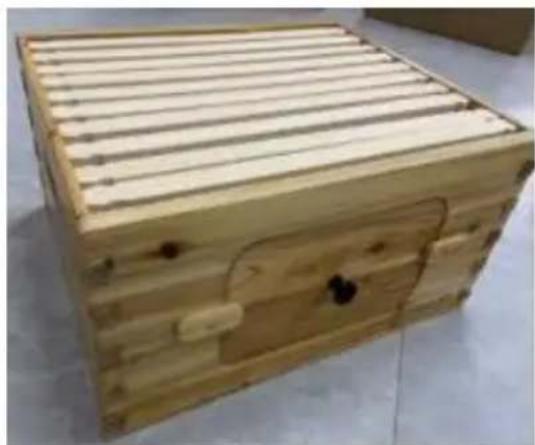

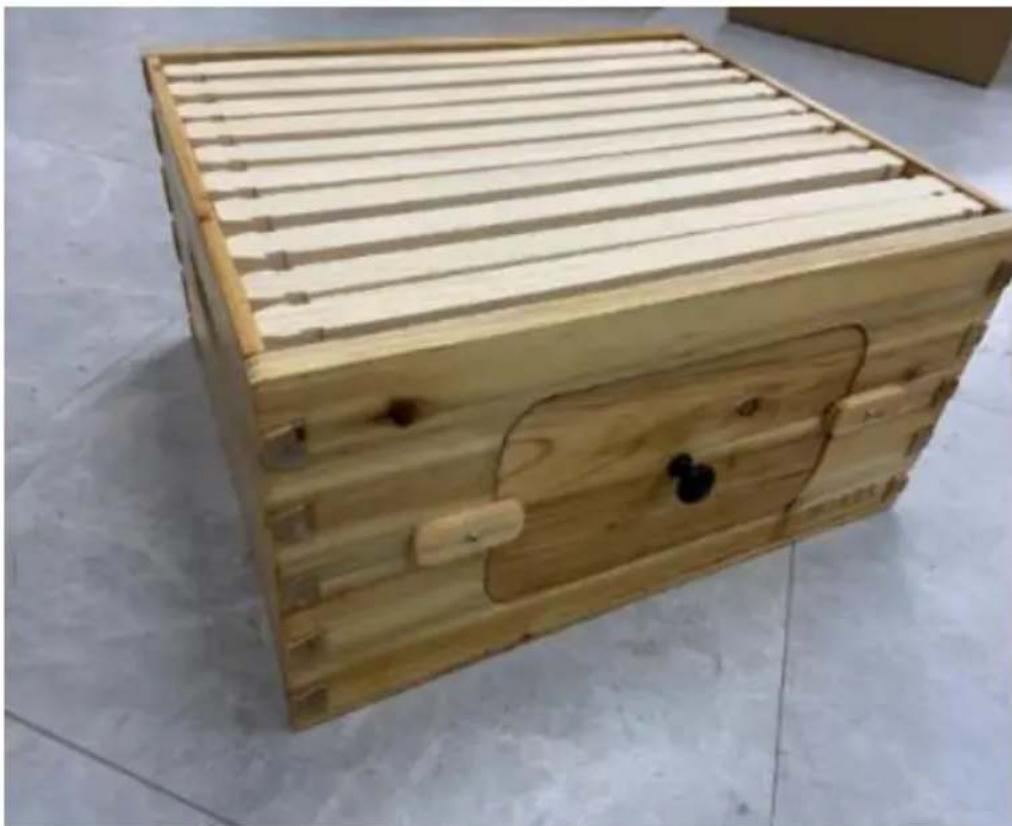

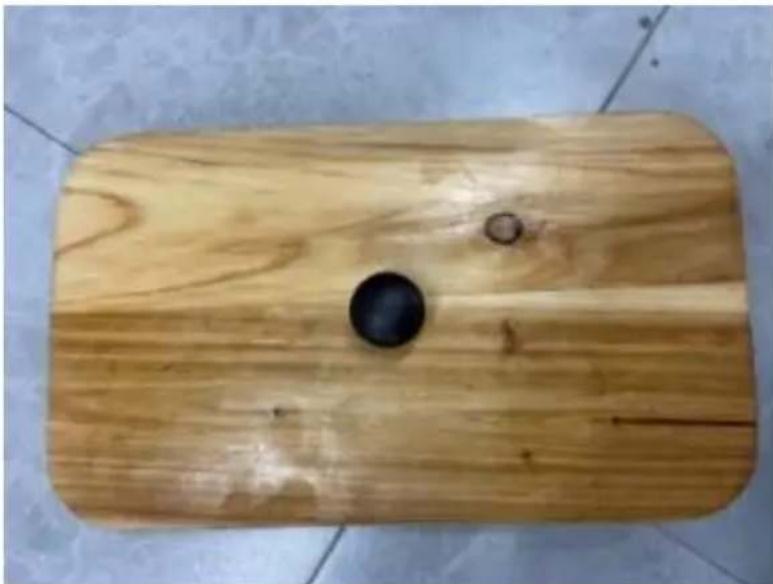

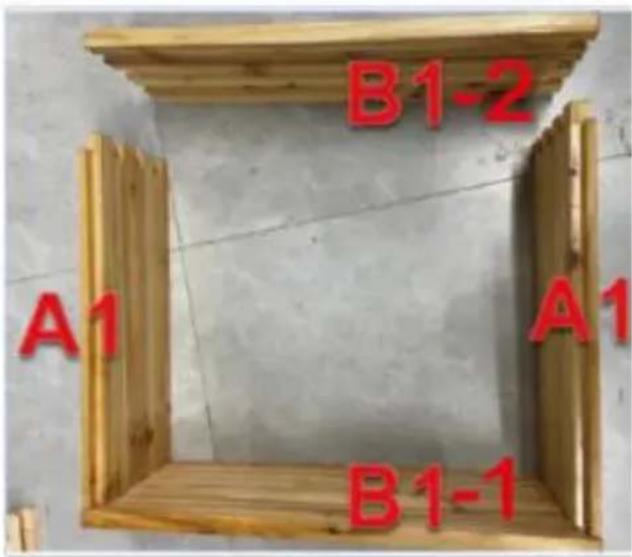

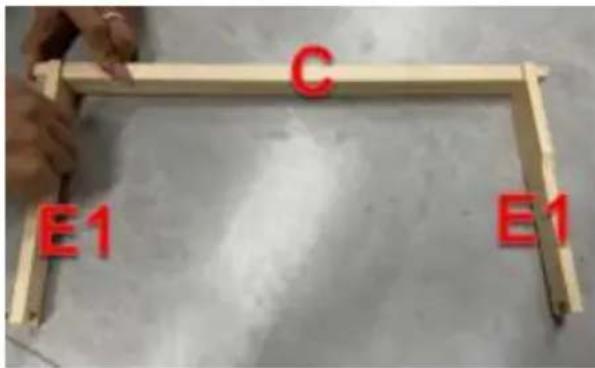

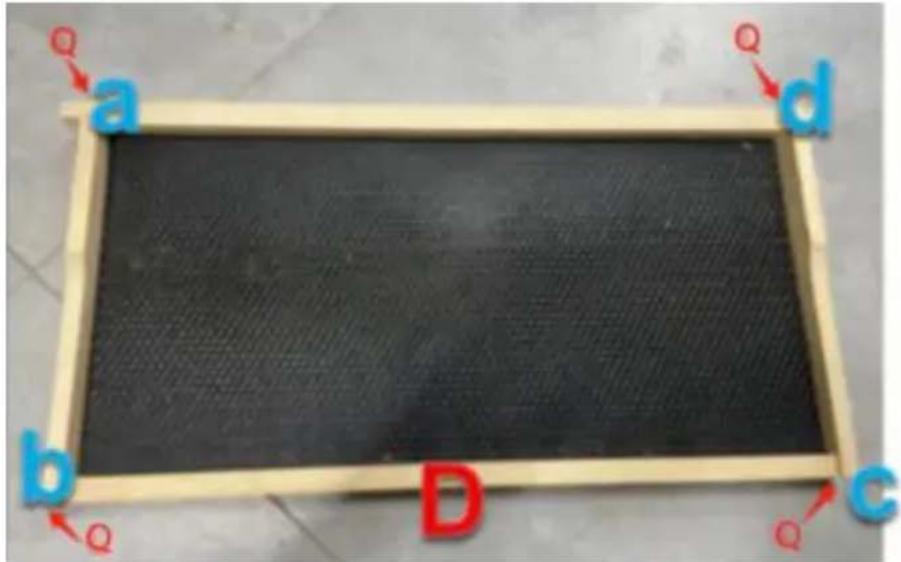

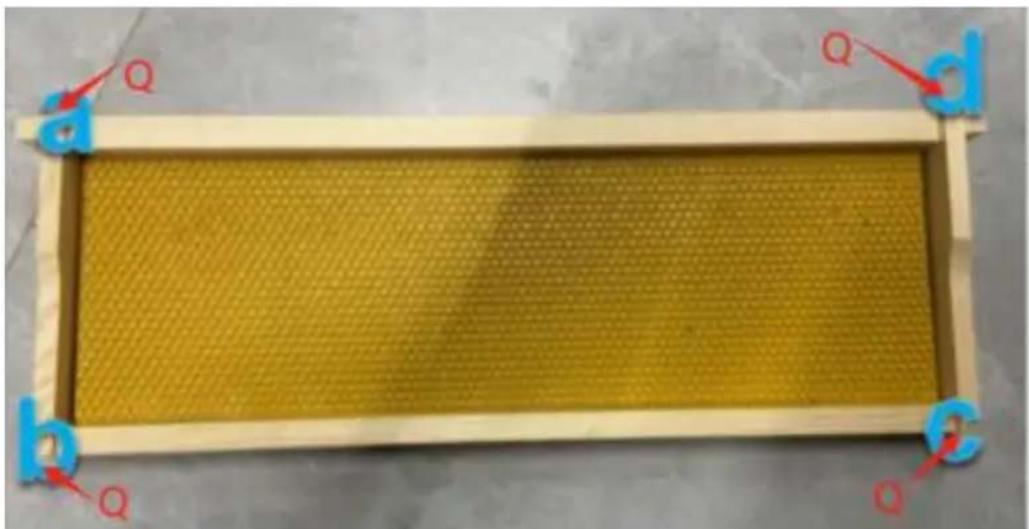

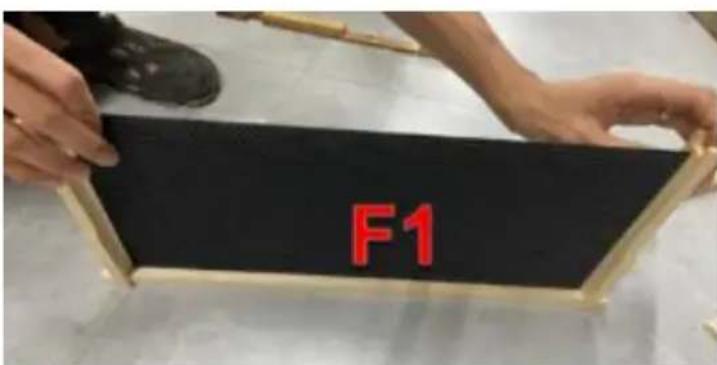

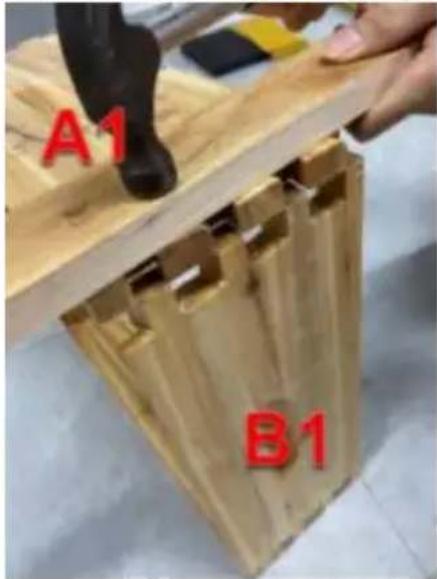

Yo -1 Yo -2 I Panel de ventana (×3) J Tornillo autorroscante M4x20 (×6) K Tablón pequeño (×6) L Cubierta superior (× 1 )- 4 - Cubierta interior M (× 1 ) N Tablero inferior (x1) Oh Reina Excluyente (x1) P (x1) Clavos de hierro Q (x120) R Tornillo autorroscante M3x12 (×12) Ventana de panel acrílico S ( x3) ASSEMBLY 240 CAJA 13.Instalación de caja 24 0 Paso 1: Tome dos piezas de A1 y dos piezas de B1 (B1-1 y B1-2) respectivamente, y conéctelas con un martillo de goma (tenga en cuenta que no está permitido golpearlas directamente, sino- 5 - colocar una tabla o cartón sobre ellas y golpearlas uniformemente). 14.Instalación de marco 24 0 Paso 1: Tome 2 piezas de E1 y 1 pieza de C , insértelas en la ranura de la tarjeta para conectarlas, luego tome 1 pieza de F1 e insértela en la ranura, y finalmente tome 1 pieza de D e insértela en la ranura para completar un conjunto de 170 marcos. Paso 2: Conecta con 4 piezas de Q en las 4 posiciones a/b/c/d.- 6 - 15.Instalación de la ventana Paso 1: Tome G , H e I-1 para ensamblar la placa de cubierta. Paso 2: Tome S y retire la película de las esquinas, luego tome S y R para ensamblar el Coaming.- 7 - Paso 3: Tome J y K para ensamblar las placas de presión de la ventana en ambos lados y coloque 10 juegos de cimientos y marcos en la caja. 17 0 CAJA 16.Instalación de caja 170 Paso 1: Tome dos piezas de A2 y dos piezas de B2 (B2-1 y B2-2) respectivamente, y conéctelas con un martillo de goma (tenga en cuenta que no está permitido golpearlas directamente, sino colocar una tabla o cartón sobre ellas y golpearlas uniformemente).- 8 - 17.Instalación de marco 170 Paso 1: Tome 2 piezas de E2 y 1 pieza de C , insértelas en la ranura de la tarjeta para conectarlas, luego tome 1 pieza de F2 e insértela en la ranura, y finalmente tome 1 pieza de D e insértela en la ranura para completar un conjunto de 170 marcos. Paso 2: Conecta con 4 piezas de Q en las 4 posiciones a/b/c/d.- 9 - 18.Instalación de la ventana Paso 1: Tome G , H e I-2 para ensamblar la placa de cubierta. Paso 2: Tome N y retire la película de las esquinas, luego tome N y M para ensamblar el Coaming.- 10 - Paso 3: Tome J y K para ensamblar las placas de presión de la ventana en ambos lados y coloque 10 juegos de cimientos y marcos en la caja. Finalmente, realice el montaje según la siguiente figura: India Nombre
