MANUALE UTENTE FX1+2 Vevor

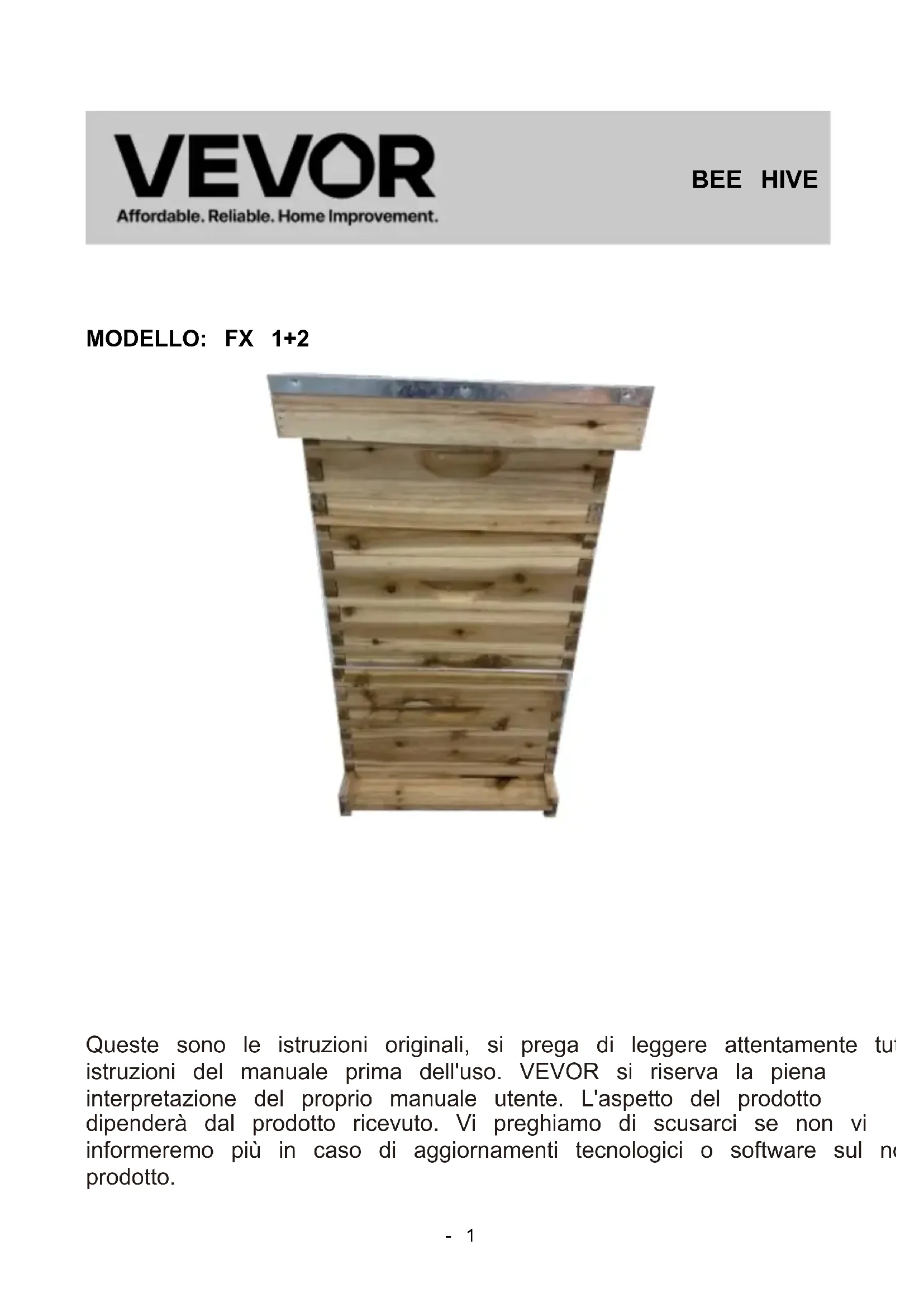

MODELLO: FX 1+2 Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto. BEE HIVE- 2 - Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni. INSTALLATION NOTES NOTE :

2. Per l'installazione, scegliere un terreno duro.

2. Preparare in anticipo gli strumenti di installazione ( martello di gomma e

3. Leggere attentamente il presente manuale di installazione e verificare la

quantità di accessori in base all'elenco.

MODEL AND PARAMETERS

Modello FX1+2 Dimensioni del prodotto 562*462*760mm Materiale del mobile Legno di abete Trattamento superficiale Processo di bollitura della cera COMPONENTS A1 240 C oaming 1(×4)

1 )- 3 - C 170/240 Principale barra del telaio 1( ×3 0) D 170/240 Barra del telaio principale 2 (×30) E 1 24 0 Barra del telaio ( ×4 0) E2 170 Barra del telaio ( × 20) F1 240 Foglio di fondazione (×20) F2 170 Foglio di fondazione (×10) Maniglia G (×3) Vite H M4x30 (×3)

Io -1 Io -2 I Riquadro della finestra (×3) J Vite autofilettante M4x20 (×6) K Piccola tavola (×6) L Coperchio superiore (× 1 )- 4 - M Copertina interna (× 1 ) N Fondo tavola (x1) O Regina Escluditrice (x1) P (x1) Chiodi di ferro Q (x120) R Vite autofilettante M3x12 (×12) con pannello in acrilico ( x3) ASSEMBLY 240 SCATOLE

7. Installazione di 24 0

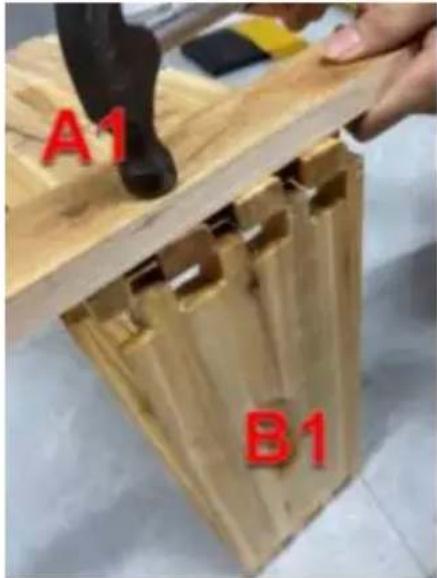

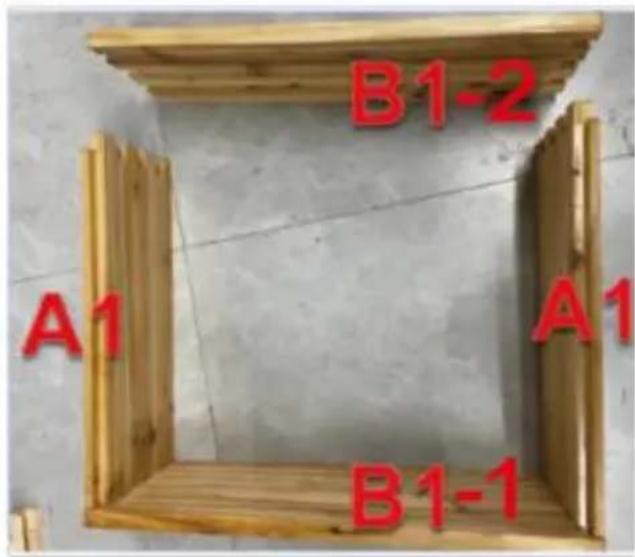

box Fase 1: Prendi rispettivamente due pezzi di A1 e due pezzi di B1 (B1-1 e B1-2) e collegali con un martello di gomma (nota che non è consentito- 5 - colpirli direttamente, ma posizionaci sopra una tavola o un cartone e colpiscili uniformemente).

8. Installazione del telaio 24 0

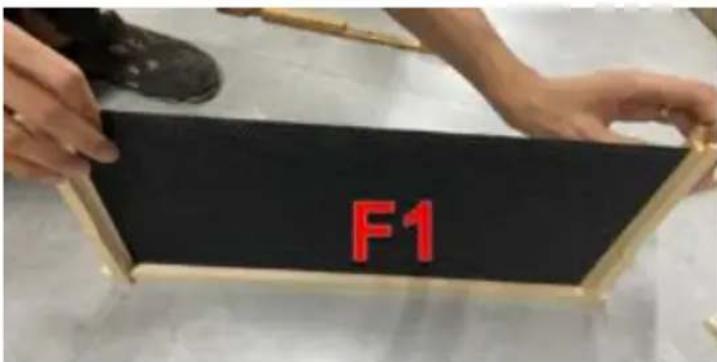

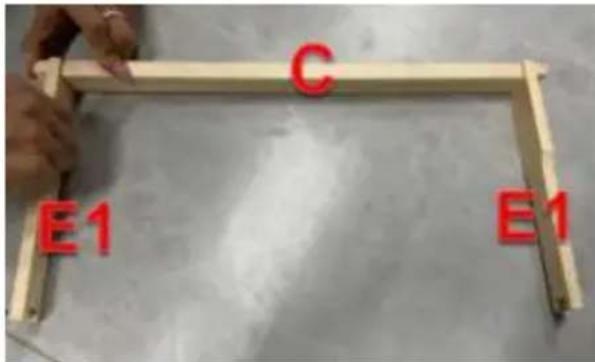

Fase 1: Prendi 2 pezzi di E1 e 1 pezzo di C , inseriscili nello slot della scheda per collegarli, quindi prendi 1 pezzo di F1 e inseriscilo nello slot, e infine prendi 1 pezzo di D e inseriscilo nello slot per completare un set di 170 fotogrammi. Fase 2: collegare 4 pezzi di Q nelle 4 posizioni a/b/c/d.- 6 -

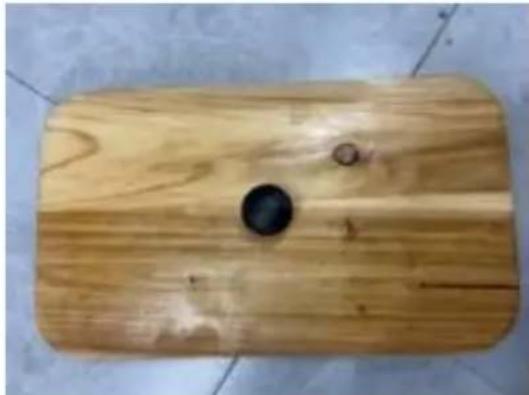

9. Installazione della finestra

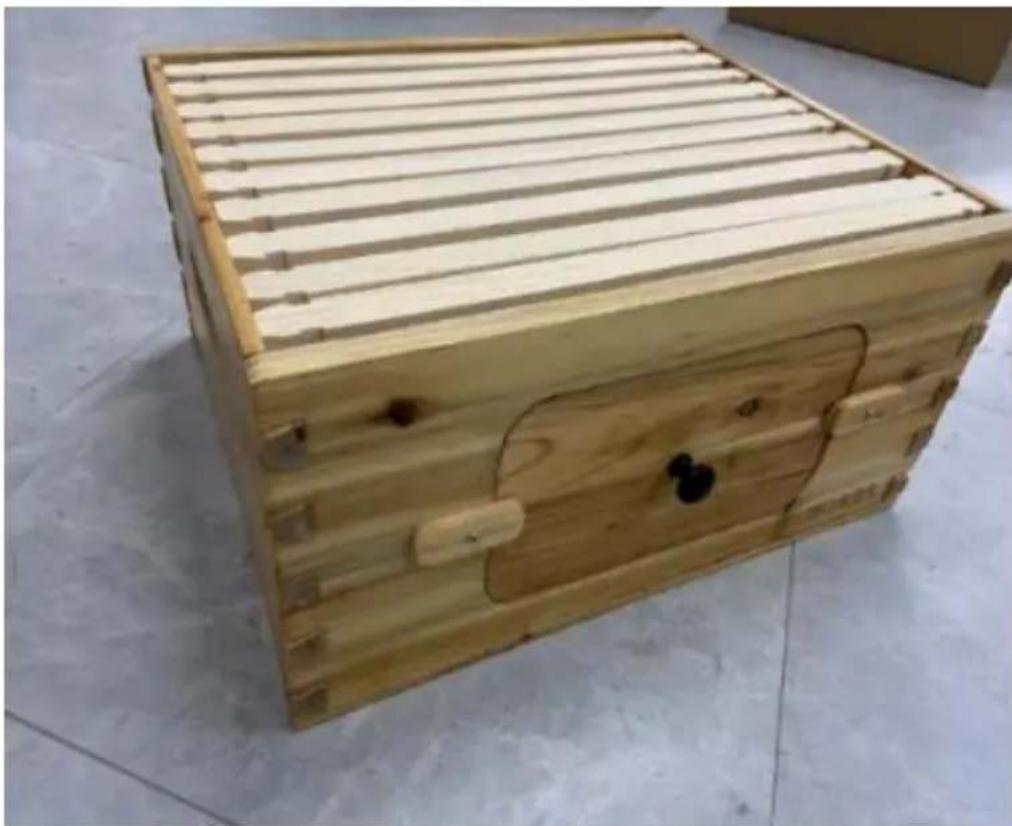

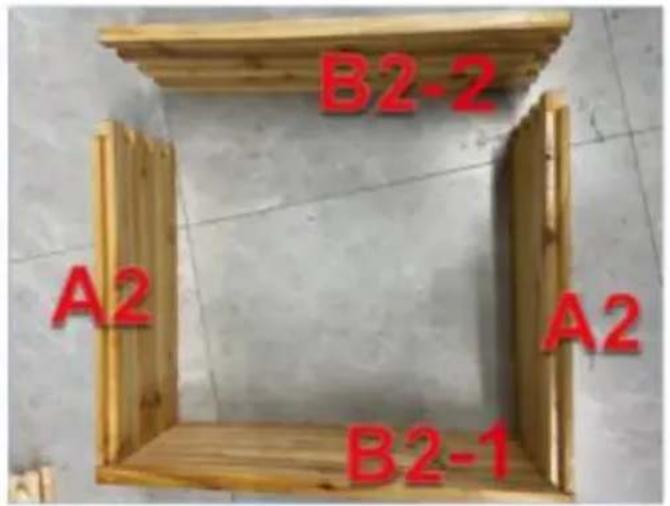

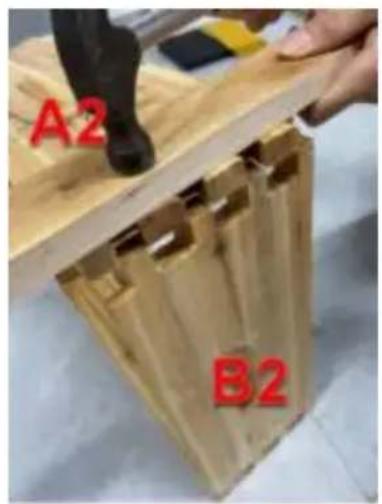

Fase 1: prendere G , H e I-1 per assemblare la piastra di copertura. Fase 2: Prendi S e stacca la pellicola dagli angoli, quindi prendi S e R per assemblare la falchetta.- 7 - Fase 3: Prendi J e K per assemblare le piastre di pressione della finestra su entrambi i lati e inserisci 10 set di fondamenta e telai nella scatola. 17 0 SCATOLA 10.Installazione di 170 box Fase 1: Prendi rispettivamente due pezzi di A2 e due pezzi di B2 (B2-1 e B2-2) e uniscili con un martello di gomma (nota che non è consentito colpirli direttamente, ma metti una tavola o un cartone sopra e colpiscili uniformemente).- 8 -

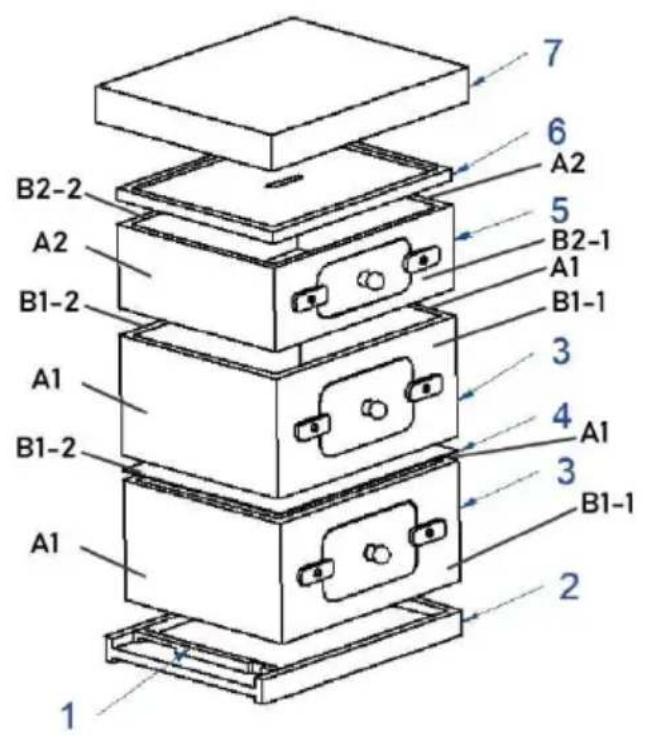

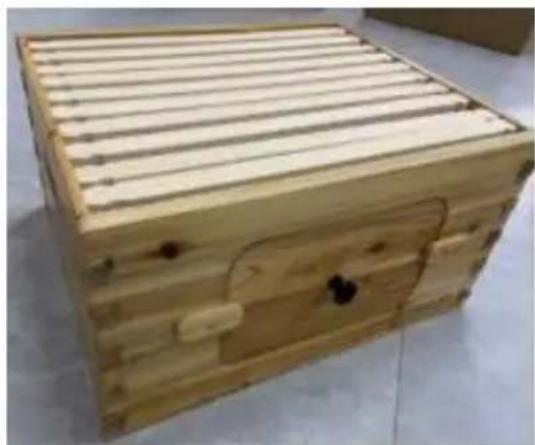

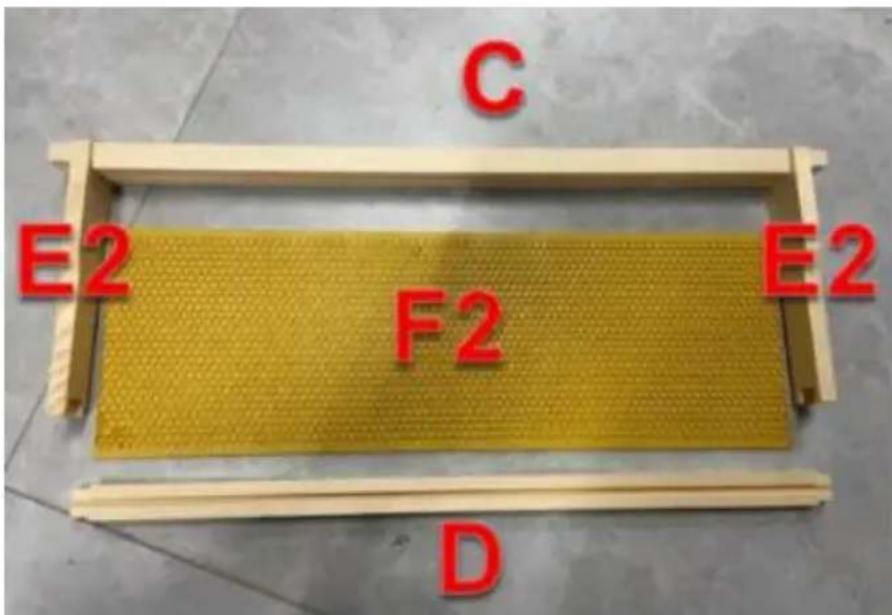

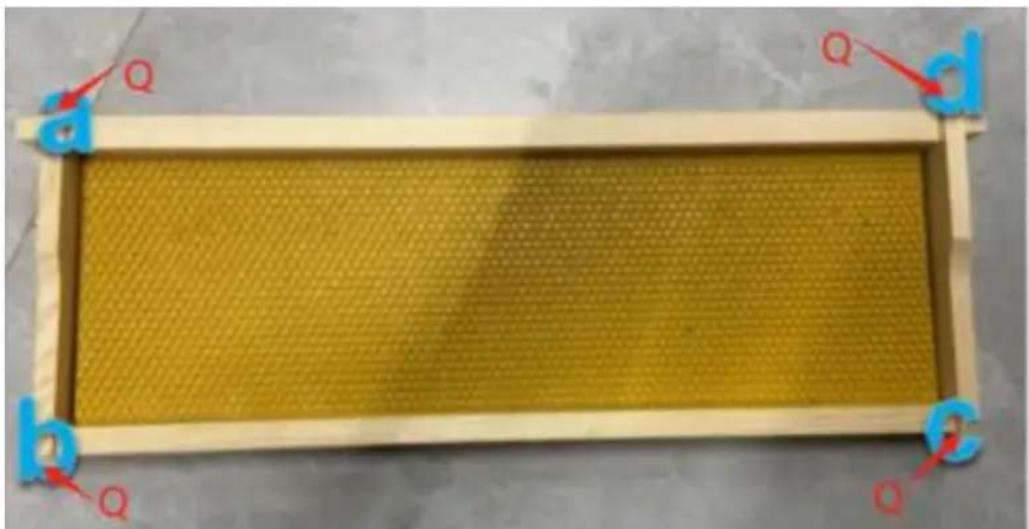

Fase 1: Prendi 2 pezzi di E2 e 1 pezzo di C , inseriscili nello slot della scheda per collegarli, quindi prendi 1 pezzo di F2 e inseriscilo nello slot, e infine prendi 1 pezzo di D e inseriscilo nello slot per completare un set di 170 fotogrammi. Fase 2: collegare 4 pezzi di Q nelle 4 posizioni a/b/c/d.- 9 - 12.Installazione della finestra Fase 1: prendere G , H e I-2 per assemblare la piastra di copertura. Fase 2: Prendi N e stacca la pellicola dagli angoli, quindi prendi N e M per assemblare la falchetta.- 10 - Fase 3: Prendi J e K per assemblare le piastre di pressione della finestra su entrambi i lati e inserisci 10 set di fondamenta e telai nella scatola. Infine, assemblare secondo la seguente figura: Indes Nome

Dettagli del pannello di recinzione dell'alveare Indes Nome Quant ità

Pannello laterale inferiore

Pannello laterale superiore

1. Utilizzare regolarmente la cera d'api per la manutenzione.

2. Chiudere la finestra dell'alveare in caso di tempo freddo, piovoso e
