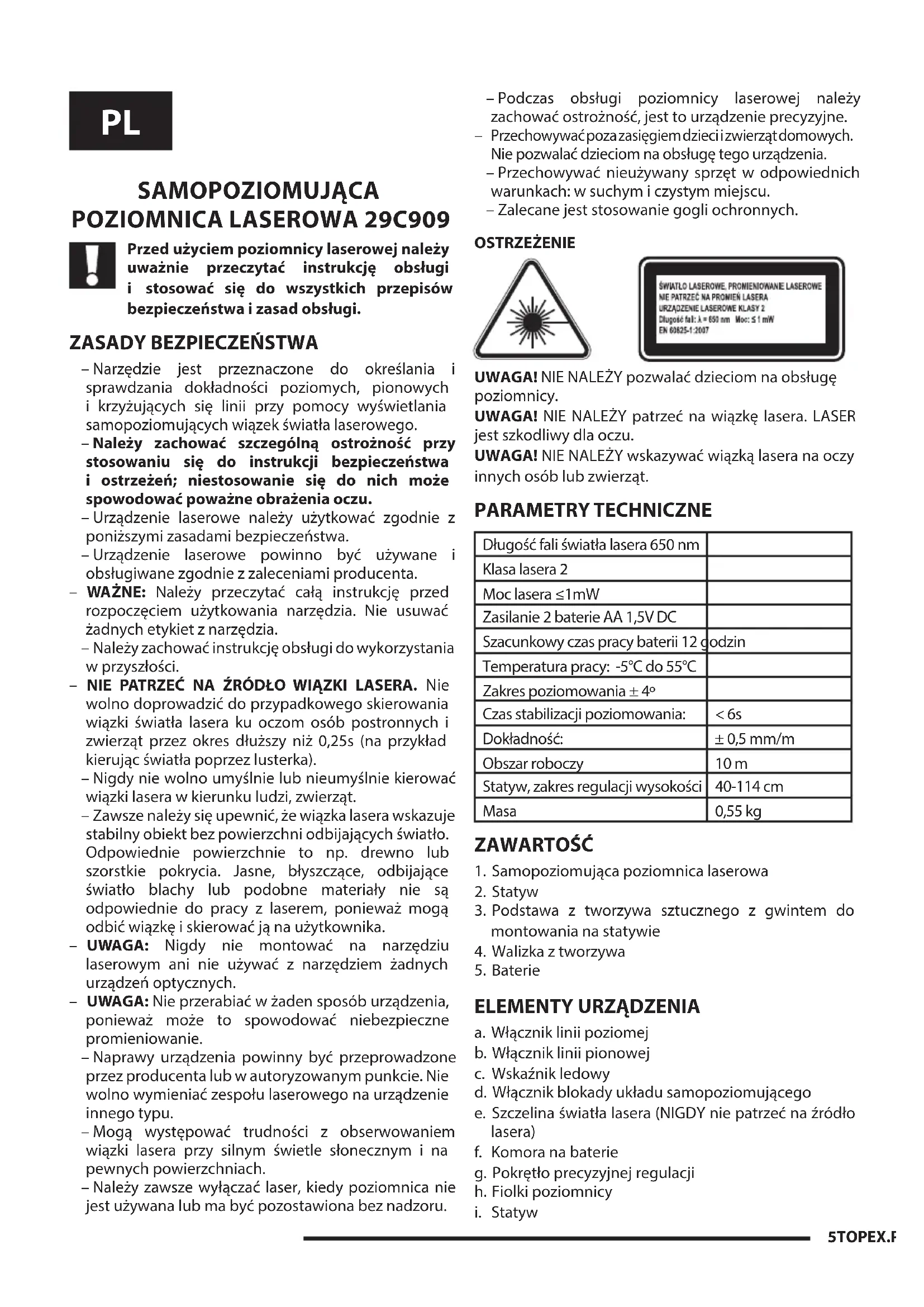

INSTRUKCJA OBSŁUGI 29C909 Topex

Przed użyciem poziomnicy laserowej należy uważnie przeczytać instrukcję obsługi i stosować się do wszystkich przepisów bezpieczeństwa i zasad obsługi.

ZASADY BEZPIECZEŃSTWA

– Narzędzie jest przeznaczone do określania i sprawdzania dokładności poziomych, pionowych i krzyżujących się linii przy pomocy wyświetlania samopoziomujących wiązek światła laserowego. – Należy zachować szczególną ostrożność przy stosowaniu się do instrukcji bezpieczeństwa i ostrzeżeń; niestosowanie się do nich może spowodować poważne obrażenia oczu. – Urządzenie laserowe należy użytkować zgodnie z poniższymi zasadami bezpieczeństwa. – Urządzenie laserowe powinno być używane i obsługiwane zgodnie z zaleceniami producenta. – WAŻNE: Należy przeczytać całą instrukcję przed rozpoczęciem użytkowania narzędzia. Nie usuwać żadnych etykiet z narzędzia. – Należy zachować instrukcję obsługi do wykorzystania w przyszłości. – NIE PATRZEĆ NA ŹRÓDŁO WIĄZKI LASERA. Nie wolno doprowadzić do przypadkowego skierowania wiązki światła lasera ku oczom osób postronnych i zwierząt przez okres dłuższy niż 0,25s (na przykład kierując światła poprzez lusterka). – Nigdy nie wolno umyślnie lub nieumyślnie kierować wiązki lasera w kierunku ludzi, zwierząt. – Zawsze należy się upewnić, że wiązka lasera wskazuje stabilny obiekt bez powierzchni odbijających światło. Odpowiednie powierzchnie to np. drewno lub szorstkie pokrycia. Jasne, błyszczące, odbijające światło blachy lub podobne materiały nie są odpowiednie do pracy z laserem, ponieważ mogą odbić wiązkę i skierować ją na użytkownika. – UWAGA: Nigdy nie montować na narzędziu laserowym ani nie używać z narzędziem żadnych urządzeń optycznych. – UWAGA: Nie przerabiać w żaden sposób urządzenia, ponieważ może to spowodować niebezpieczne promieniowanie. – Naprawy urządzenia powinny być przeprowadzone przez producenta lub w autoryzowanym punkcie. Nie wolno wymieniać zespołu laserowego na urządzenie innego typu. – Mogą występować trudności z obserwowaniem wiązki lasera przy silnym świetle słonecznym i na pewnych powierzchniach. – Należy zawsze wyłączać laser, kiedy poziomnica nie jest używana lub ma być pozostawiona bez nadzoru.

– Podczas obsługi poziomnicy laserowej należy zachować ostrożność, jest to urządzenie precyzyjne.

Przechowywać poza zasięgiem dzieci i zwierząt domowych. Nie pozwalać dzieciom na obsługę tego urządzenia. – Przechowywać nieużywany sprzęt w odpowiednich warunkach: w suchym i czystym miejscu. – Zalecane jest stosowanie gogli ochronnych. OSTRZEŻENIE UWAGA! NIE NALEŻY pozwalać dzieciom na obsługę poziomnicy. UWAGA! NIE NALEŻY patrzeć na wiązkę lasera. LASER jest szkodliwy dla oczu. UWAGA! NIE NALEŻY wskazywać wiązką lasera na oczy innych osób lub zwierząt. PARAMETRY TECHNICZNE Długość fali światła lasera 650 nm Klasa lasera 2 Moc lasera ≤1mW Zasilanie 2 baterie AA 1,5V DC Szacunkowy czas pracy baterii 12 godzin Temperatura pracy: -5°C do 55°C Zakres poziomowania ± 4º Czas stabilizacji poziomowania: < 6s Dokładność: ± 0,5 mm/m Obszar roboczy 10 m Statyw, zakres regulacji wysokości 40-114 cm Masa 0,55 kg ZAWARTOŚĆ

1. Samopoziomująca poziomnica laserowa

3. Podstawa z tworzywa sztucznego z gwintem do

montowania na statywie

4. Walizka z tworzywa

a. Włącznik linii poziomej b. Włącznik linii pionowej c. Wskaźnik ledowy d. Włącznik blokady układu samopoziomującego e. Szczelina światła lasera (NIGDY nie patrzeć na źródło lasera) f. Komora na baterie g. Pokrętło precyzyjnej regulacji h. Fiolki poziomnicy

MONTAŻ/ USTAWIENIA Urządzenie jest łatwą w obsłudze poziomnicą laserową pozwalającą na emitowanie czerwonych linii światła laserowego. Właściwość samopoziomowania pozwala na szybsze uzyskiwanie rezultatów pracy. Poziomnica umożliwia emitowanie linii pionowych i poziomych na ścianie, przy czym zmiana trybu pracy jest osiągana poprzez proste naciśnięcie przycisku. Poziomnica wymaga tylko prostego zamocowania na statywie lub umieszczenia na stabilnej powierzchni. Montaż baterii: Należy sprawdzić, czy urządzenie jest wyłączone. – Zdjąć pokrywę komory na baterie (f). – Włożyć 2 baterie AA stosując się do oznaczeń polaryzacji znajdujących się pokrywie. – Zamknąć pokrywę komory na baterie (f) tak, aby była bezpiecznie osadzona na swoim miejscu. UWAGA! Należy wyjmować baterie z urządzenia zawsze, kiedy nie jest ono używane przez dłuższy okres czasu. Prawidłowe umieszczanie urządzenia –poziomowanie. Urządzenie należy umieścić w miejscu pomiaru na stabilnej powierzchni lub na statywie. Poziomnica powinna być ustawiona na właściwej wysokości, tak aby linie lasera były w pełni widoczne i pokrywały się zpowierzchnią roboczą. Samopoziomowanie układu odbywa się automatycznie po zdjęciu blokady układu. Regulacja ustawienia podstawy za pomocą 3 pokręteł regulacyjnych znajdujących się podstawie poziomnicy pomaga ustawić urządzenie tak aby podstawa znajdowała się w położeniu poziomym. Mocowanie na statywie. W celu uzyskania stabilnej pozycji poziomnica może być mocowana na statywie. Służy temu specjalne mocowanie na gwint, znajdujące się pomiędzy trzema nóżkami w podstawie korpusu.

KONSERWACJA I PRZECHOWYWANIE

– Podczas transportowania układ samopoziomowania powinien być zawsze zablokowany przez przesunięcie przełącznika (d) w pozycję LOCK. – Nie wystawiać urządzenia na ciągłe działanie wibracji, bardzo wysokich lub bardzo niskich temperatur. – Chronić narzędzie przed kurzem, wilgocią ipromieniami słonecznymi. – Czyścić narzędzie miękką, bawełnianą szmatką iśrodkiem do czyszczenia szkła. – Po upadku lub po uderzeniu mechanicznym należy sprawdzić dokładność wskazań urządzenia. Przed czyszczeniem obiektywu należy wyjąć baterie – Nie rozmontowywać ani nie przerabiać w żaden sposób narzędzia. – Nie podejmować prób wymiany żadnej części obiektywu lasera. – Używać poziomnicy laserowej z ostrożnością, nie narażać na obijanie, wstrząsy i upadki. – Utrzymywać poziomnicę laserową w czystości isuchym środowisku. Nie zanurzać w wodzie. – Podczas przechowywania chronić poziomnicę laserową przed skrajnymi temperaturami. – Należy wyjąć baterie, jeśli poziomnica laserowa nie jest używana przez długi czas. OCHRONA ŚRODOWISKA Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny ielektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi. Dystrybutor: GRUPA TOPEX Sp z o.o. Spółka Komandytowa Warszawa ul. Pograniczna 2/4 tel. 0 22 573 03 00 fax. 0 22 573 04 00
