44E143 - Palnik termiczny Topex - Bezpłatna instrukcja obsługi

Marka	Topex
Model	44E143
Rodzaj produktu	Lampa lutownicza gazowa
Temperatura płomienia	1350°C
Zużycie gazu	180 g/h
Moc	1,9 kW
Zapłon piezo	Tak
Możliwość pracy pod różnymi kątami	Tak
Rodzaj naboju	Butan (Propan-Butan) pod ciśnieniem bezpośrednim
Pojemność naboju	190 g
Zastosowanie	Lutowanie, prace z płomieniem
Bezpieczeństwo	Stosować w wentylowanych pomieszczeniach; z dala od materiałów łatwopalnych; nie używać w przypadku nieszczelności
Konserwacja i czyszczenie	Czyścić wilgotną tkaniną z wodą i mydłem; nie używać środków ściernych
Wymagane wentylacja	5 m³/h
Zawartość zestawu	Lampa lutownicza (bez naboju z gazem)

Często zadawane pytania - 44E143 Topex

Jak zamontować nabój z gazem w lampie Topex 44E143?

Przed montażem upewnij się, że uszczelka (1a) jest na swoim miejscu i w dobrym stanie, a zawór (1b) jest całkowicie zamknięty. Umieść nabój w obudowie (1e), ustaw lampę pionowo i dokręć podstawę mocującą (1g). Spowoduje to przebicie zbiornika. Po przebiciu nie próbuj wyjmować naboju.

Jak zapalić lampę lutowniczą?

Lekko otwórz zawór (1b) w kierunku '+' i natychmiast zapal wydobywający się gaz na końcu dyszy (1d). Wyreguluj płomień według potrzeby i odczekaj około 1 minuty przed rozpoczęciem pracy, trzymając lampę pionowo.

Czy lampa może pracować pod dowolnym kątem?

Tak, ten model można używać pod dowolnym kątem. Przed obróceniem odczekaj 5 sekund od zapalenia, aby lampa się nagrzała.

Co zrobić, gdy lampa nie chce się zapalić?

Przyczyną może być zawilgotnienie – osusz lampę. Może być też zatkana dysza – w takim przypadku skontaktuj się z serwisem producenta. Nie naprawiaj samodzielnie dyszy.

Jak wymienić nabój z gazem?

Wymieniaj tylko całkowicie pusty nabój. Zakręć zawór (1b), upewnij się, że palnik jest zimny. Odkręć podstawę mocującą (1g), wyjmij pusty nabój i zamontuj nowy według instrukcji montażu.

Jak prawidłowo przechowywać lampę lutowniczą?

Po ostygnięciu przechowuj lampę w pozycji pionowej w chłodnym, suchym, dobrze wentylowanym miejscu, niedostępnym dla dzieci. Nie przechowuj w piwnicy ani słabo wentylowanych pomieszczeniach.

Jakie gazy można stosować w lampie?

Wyłącznie nabój z gazem Butan (Propan-Butan) pod ciśnieniem bezpośrednim o pojemności 190 g. Użycie innego gazu może być niebezpieczne.

Co zrobić w przypadku wyczucia gazu lub nieszczelności?

Zamknij zawór i wynieś lampę w dobrze wentylowane miejsce, z dala od źródeł zapłonu. Sprawdź szczelność wodnym roztworem mydła – nie używaj płomienia. W razie potrzeby skontaktuj się z serwisem.

Jak czyścić lampę lutowniczą?

Do czyszczenia korpusu używaj wilgotnej tkaniny i wody z mydłem. Nie stosuj środków ściernych ani rozpuszczalników.

Czy lampa posiada zapłon piezo?

Tak, model Topex 44E143 wyposażony jest w zapłon piezo. Naciśnij przycisk (1c) podczas otwierania zaworu, aby zapalić gaz.

INSTRUKCJA OBSŁUGI 44E143 Topex

PL LamPa LuTOwnicza 5

gb Liquid gas bLOw-LamP....7

Lampa lutownicza może być użytkowana jedynie w – pomieszczeniach, które są właściwie wentylowane, z dala od materiałów łatwopalnych i zgodnie z obowiązującymi przepisami. Ilość powietrza, konieczna do właściwego spalania, zabezpieczająca przed grożnym stężeniem nie spalonego gazu, wynosi 5 m³/h.

• Lampa lutownicza może być stosowana jedynie z nabojami gazu Butan (Propan-Butan) pod ciśnieniem bezpośrednim o pojemności 190 g.
  – Zastosowanie innego naboju gazu może być niebezpieczne.
• Przed zamontowaniem naboju z gazem do lampy lutowniczej należy uważnie przeczytać instrukcje znajdujące się na obudowie naboju.
• W przypadku przegrzania lub przerywanego czy niewłaściwego spalania, należy zakręcić zawór lampy lutowniczej, (1b) aby wykluczyć niebezpieczeństwo powstania pożaru.

Lampę lutowniczą należy użytkować z dala od - materiałów łatwopalnych.

• Przed przystąpieniem do przenoszenia lampy lutowniczej trzeba upewnić się czy zawór (1b) jest zamknięty.
  Wymianę naboju należy dokonywać w miejscu – dobrze wentylowanym, najlepiej na zewnątrz i z dala od otwartego ognia, źródeł ciepła lub iskier i materiałów łatwopalnych. Wymiana powinna być przeprowadzana z dala od osób postronnych.
• W przypadku wystąpienia nieszczelności (gdy wyczuwalny jest zapach gazu), trzeba zamknąć zawór i wynieść lampę lutowniczą w miejsce dobrze wentylowane, wolne od źródeł możliwości zapłonu, to znaczy tam gdzie można dokładnie ustalić miejsce nieszczelności i zlikwidować ją.
• Jeśli to możliwe należy skontrolować szczelność lampy lutowniczej.

Nie wolno posługiwać się płomieniem w celu – wykrycia miejsca wydobywania się gazu. Do tego celu trzeba stosować wodny roztwór mydła.

- Nie wolno stosować lampy lutowniczej jeśli uszkodzone jest mocowanie naboju, gdy występuje

nieszczelność lub gdy lampa działa nieprawidłowo.

• Nie wolno samowolnie dokonywać jakichkolwiek zmian czy ulepszeń lampy lutowniczej. Takie zmiany mogą być niebezpieczne, powodują utratę jakichkolwiek gwarancji i zwalniają producenta od odpowiedzialności za wyrób.
  – Nabój z gazem usuwa się wyłącznie, gdy jest on całkowicie opróżniony.

Nie wolno wyrzucać pustych zbiorników po gazie do – ognia.

- W czasie użytkowania lampylutowniczej, a także przez jakiś czas po zakończeniu jej użytkowania, ciepło promieniujące z palnika powoduje silne rozgrzanie szeregu części lampy. Należy unikać dotykania ręką rozgrzanych elementów lampy.

PARAMETRY TECHNICZNE

Temperatura [°C]	1350
Zużycie gazu [g/h]	180
Moc [kW]	1,9
Piezo	tak
Możliwość pracy pod różnymi kątami tak
Nabój	Butan(Propan-Butan)pod ciśnieniembezpośrednim190g

ELEMENTY URZĄDZENIA (1)

a. Uszczelka
b. Zawór lampy lutowniczej
c. Przycisk piezo
d. Dysza lampy lutowniczej
e. Obudowa naboju z gazem
f. Nabój z gazem (zestaw nie zawiera naboju z gazem)
g. Podstawa mocująca nabój z gazem

SPOSÓB UŻYTKOWANIA

INSTALOWANIE NABOJU Z GAZEM (zestaw nie zawiera naboju z gazem)

1. Upewnić się czy uszczelka lampy lutowniczej (1a) znajduje się we właściwym miejscu i czy jest w dobrym stanie. W przypadku braku uszczelki lub gdy jest ona zużyta, należy skontaktować się z serwisem producenta lampy.
2. Upewnić się czy zawór lampy (1b) jest całkowicie zamknięty (zakręcony w kierunku “-”).
3. Umieścić nabój z gazem w obudowie (1e).

4. Ustawić lampę lutowniczą w położeniu pionowym i dokręcić podstawę mocującą w obudowę (1g).

5. Nastąpi przebicie zbiornika z gazem. Po przebiciu nie wolno dokonywać próby wymontowania zbiornika, nawet jeśli po otworzeniu zaworu gaz nie wydostaje się na zewnątrz. Gdyby zaistniała taka sytuacja, należy skontaktować się z serwisem producenta lampy.

ZAPALANIE I REGULACJA WIELKOŚCI PŁOMIENIA, GASZENIE PŁOMIENIA

Lekko otworzyć zawór lampy lutowniczej, obraca-1. jąc pokrętło regulacyjne w kierunku oznaczonym „+” (1b).

Natychmiast po odkręceniu zaworu zapalić wydo-2. bywający się gaz na końcu dyszy (1d).

Wyregulować wielkość płomienia według potrze-3. by i odczekać około 1 minuty przed rozpoczęciem użytkowania lampy lutowniczej, cały czas utrzymując zbiornik gazu w położeniu pionowym, nie dopuszczając do pojawienia się intensywnego płomienia o kolorze żółtym.

W celu wyłączenia lampy lutowniczej należy za-4. kręcić zawór (1b) do oporu w kierunku “-”.

UŻYTKOWANIE

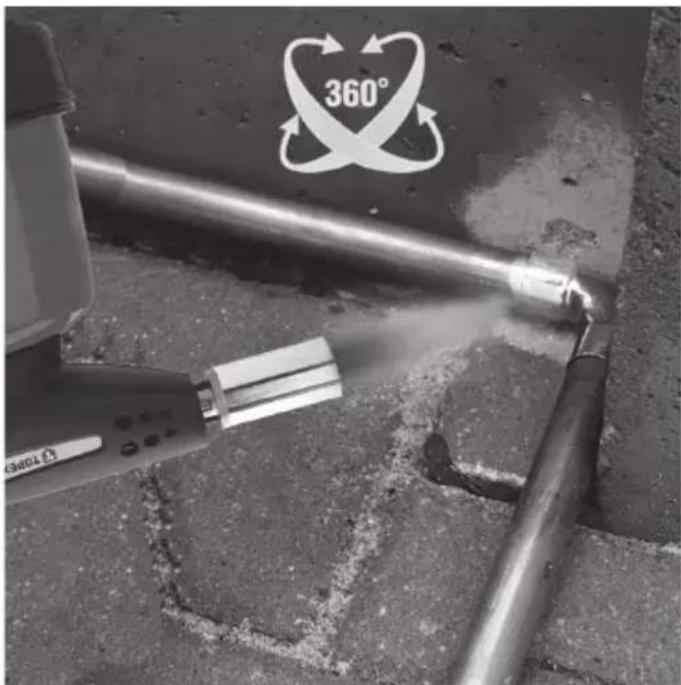

Ten model lampy można używać, obracając lampę pod dowolnym kątem. Przed obróceniem, odczekaj 5 sekund od momentu zapalenia płomienia, aby lampa mogła się nagrzać.

Nigdy nie wolno dokonywać wymiany naboju, je-1. śli nie jest on całkowicie pusty (przez potrząśnie- cie lampą upewnić się czy we wnętrzu znajduje się płynny gaz).

Wymianę naboju należy przeprowadzać na ze-2. wnątrz i z dala od osób postronnych.

Upewnić się czy zawór (1b) jest szczelnie zamknię-3. ty i czy palnik jest zimny.

Odkręcić podstawę mocującą nabój (1g) i wyjąć 4. pusty nabój.

Włożyć nowy nabój z gazem postępując według 5. wskazówek podanych w punkcie INSTALOWANIE NABOJU Z GAZEM

PRZECHOWYWANIE- KONSERWACJA I OBSŁUGA

Po zakończeniu pracy odczekać aż lampa lutow-1. nicza całkowicie ostygnie. Lampę należy przechowywać w położeniu pionowym, w miejscu, które jest chłodne, suche, dobrze wentylowane i niedostępne dla dzieci. Nigdy nie wolno przechowywać lampy w piwnicy lub innym żle wentylowanym pomieszczeniu zamkniętym.

Trudności z zapaleniem lampy lutowniczej mogą 2. być spowodowane jej zawilgotnieniem. Należy wtedy lampę osuszyć. Jeśli trudności nie ustępują należy skontaktować się z serwisem producenta lampy. Problemy z zapaleniem lampy mogą być spowodowane zatkaniem dyszy lub jej zanieczyszczeniem. Nie należy samodzielnie dokonywać napraw dyszy.

W przypadku zanieczyszczenia dyszy (w zbiorniku 3. jest gaz ale lampa nie daje się zapalić), może być konieczna wymiana dyszy (1d). W takiej sytuacji trzeba skontaktować się z serwisem producenta lampy.

W czasie użytkowania lampy należy unikać wdy-4. chania oparów spalania gazu.

1. Do czyszczenia korpusu lampy należy stosować wilgotną tkaninę i wodę z rozpuszczonym mydłem. Nigdy nie wolno stosować jakichkolwiek środków ściernych.

Producent lamp lutowniczych nie poczuwa się do odpowiedzialności za szkody powstałe w wyniku niewłaściwego użytkowania narzędzia, użytkowania niezgodnego z przeznaczeniem, braku umiejętności operatora, dokonywania jakichkolwiek samowolnych zmian lub napraw oraz stosowania przez użytkownika nieoryginalnych części.
