HDC9675UG - Okap kuchenny SAMSUNG - Bezpłatna instrukcja obsługi

Rodzaj produktu	Okap kuchenny
Marka	Samsung
Model	HDC9675UG
Moc ssania	756 m³/h
Napięcie zasilania	220-240 V ~ 50/60 Hz
Silnik	1 × 250 W
Średnica wylotu powietrza	150 mm
Oświetlenie	2 lampy halogenowe po 20 W każda
Klasa elektryczna	Klasa II (podwójna izolacja)
Tryby pracy	Wyciąg (odprowadzanie na zewnątrz) / Filtrujący (recyrkulacja)
Filtr przeciwtłuszczowy	Można myć w zmywarce (co 2 miesiące)
Filtr węglowy	Wymiana co 4 miesiące (niemywalny)
Sterowanie	Przyciski: włącz/wyłącz, wybór prędkości, minutnik, funkcja intensywna, Clean Air
Minimalna odległość bezpieczeństwa	45 cm nad płytą grzejną
Konserwacja	Regularne czyszczenie szmatką nasączoną denaturatem lub neutralnym, nieściernym detergentem
Wymiana lamp	Lampy halogenowe tego samego typu (20 W)
Sygnalizacja nasycenia filtrów	Mrugający wyświetlacz wskazujący konieczność mycia lub wymiany
Funkcja Clean Air	Automatyczne uruchamianie silnika na 10 minut na godzinę
Ochrona środowiska	Zgodność z dyrektywą WEEE 2002/96/WE
Gwarancja	Zgodnie z warunkami producenta

Często zadawane pytania - HDC9675UG SAMSUNG

Jak zainstalować okap Samsung HDC9675UG?

Instalacja powinna być wykonana przez wykwalifikowany personel. Zachowaj odległość bezpieczeństwa co najmniej 45 cm między płytą grzejną a najniższym punktem okapu. Przymocuj okap do ściany za pomocą szablonu wiercenia i dostarczonych śrub, dostosowując kołki do rodzaju ściany.

Jak myć filtry przeciwtłuszczowe okapu?

Filtry przeciwtłuszczowe należy myć co 2 miesiące w zmywarce lub ręcznie. Po kilku myciach mogą zmienić kolor, co nie wpływa na ich działanie.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy nie jest mywalny ani regenerowalny. Należy go wymieniać co najmniej co 4 miesiące, a częściej w zależności od użytkowania.

Jak zresetować wskaźnik nasycenia filtrów?

Po wyczyszczeniu lub wymianie filtrów naciśnij przycisk A na 5 sekund, aż odpowiedni symbol przestanie migać na ekranie.

Czy okap może pracować w trybie recyrkulacji?

Tak, okap może być używany w trybie filtrującym (recyrkulacja) po zainstalowaniu filtrów węglowych i skierowaniu powietrza z powrotem do pomieszczenia. Patrz schemat instalacji.

Jaka jest maksymalna moc ssania okapu?

Maksymalna moc ssania wynosi 756 m³/h, osiągana na 3. biegu lub w trybie intensywnym.

Jak korzystać z funkcji Clean Air?

Gdy okap jest wyłączony, naciśnij przycisk E na 2 sekundy. Silnik uruchomi się na 10 minut co godzinę na pierwszym biegu.

Co zrobić, jeśli okap nie włącza się?

Sprawdź zasilanie elektryczne i wyłącznik nadprądowy. Upewnij się, że gniazdko jest dostępne. Jeśli przewód zasilający jest uszkodzony, zleć jego wymianę profesjonaliście.

Jak wymienić lampy halogenowe okapu?

Zdejmij szybkę ochronną, podważając w szczelinach, a następnie wymień lampy na identyczne modele 20 W. Nie dotykaj lamp gołymi rękami.

Jakie środki ostrożności należy zachować podczas korzystania z okapu?

Nigdy nie flambirować pod okapem, pilnować smażenia, nie dotykać lamp gdy są gorące, oraz wietrzyć pomieszczenie jeśli okap jest używany z urządzeniami gazowymi.

INSTRUKCJA OBSŁUGI HDC9675UG SAMSUNG

PL OKAP KUCHENNY - instrukcja obslugi

DK EMHAETTE - Brugervejledning

FIN LIESITUULETIN - Kayttoohje

N AVTREKKSKAPPE - Bruksanvising

SPISKAPA - Bruksanvisning

Specifiche Tecniche

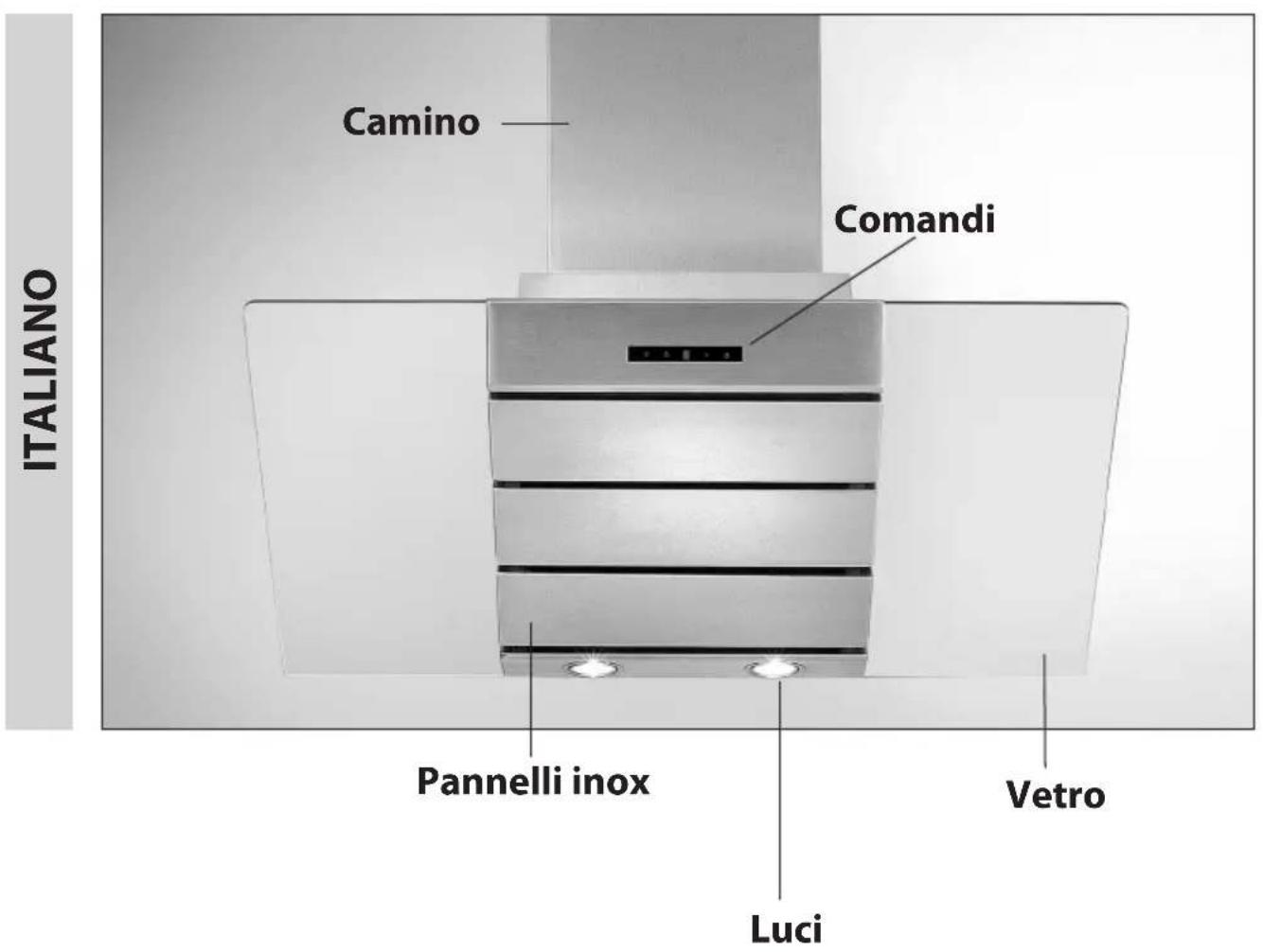

CAPPA PER CUCINA

HCO6475TG - HCO9475TG

HDC6675TG-HDC9675TG

HDC6675UG-HDC9675UG

HCO6475TG - HCO9475TG

HDC6675TG-HDC9675TG

HDC6675UG-HDC9675UG

Napięcie: 220-240V ~ 50Hz

Zužycie energii przyez silnik: 1x250W

Średnica wylotu powietrza (mm): 150

Lampy: 2x20W

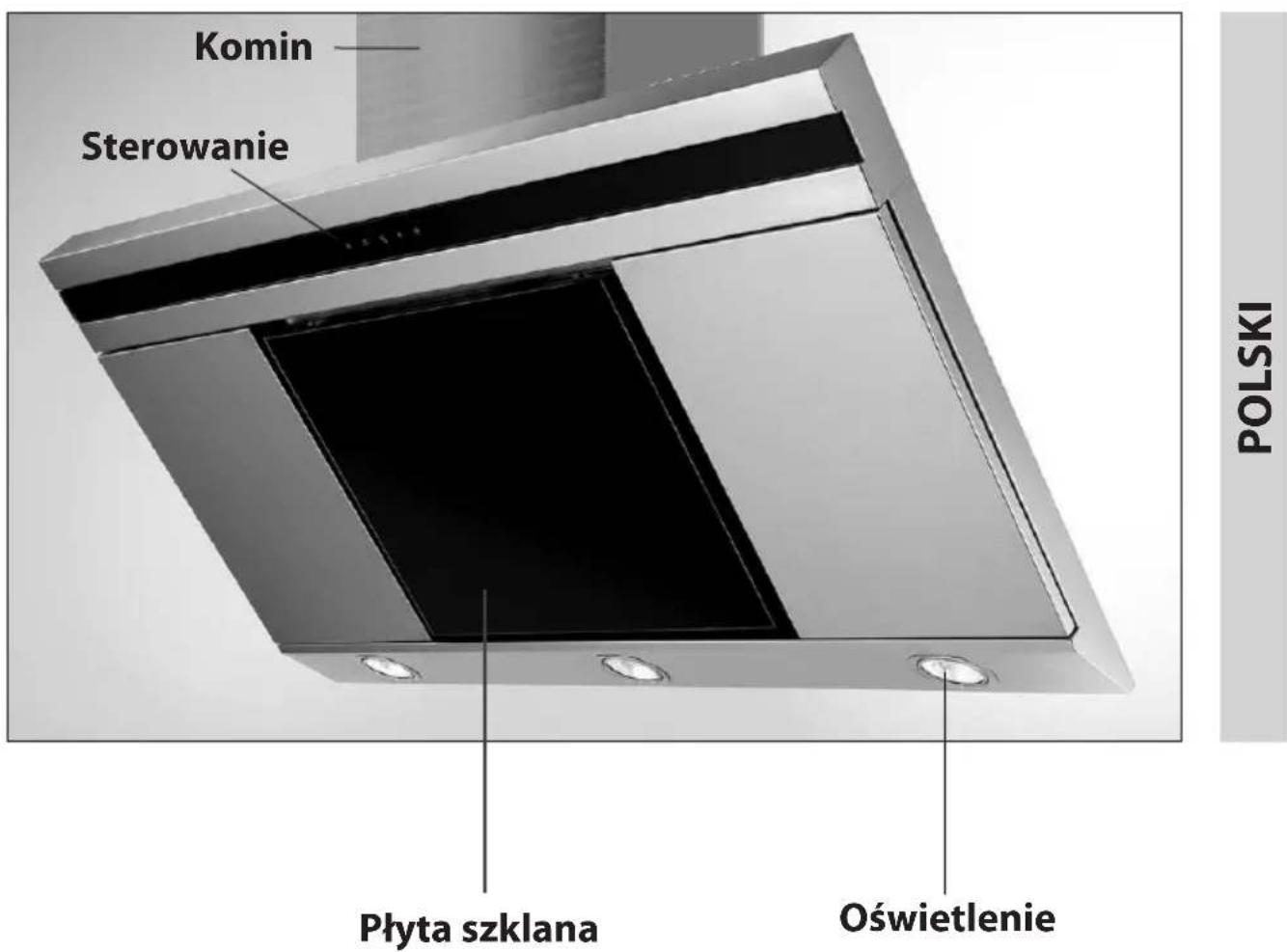

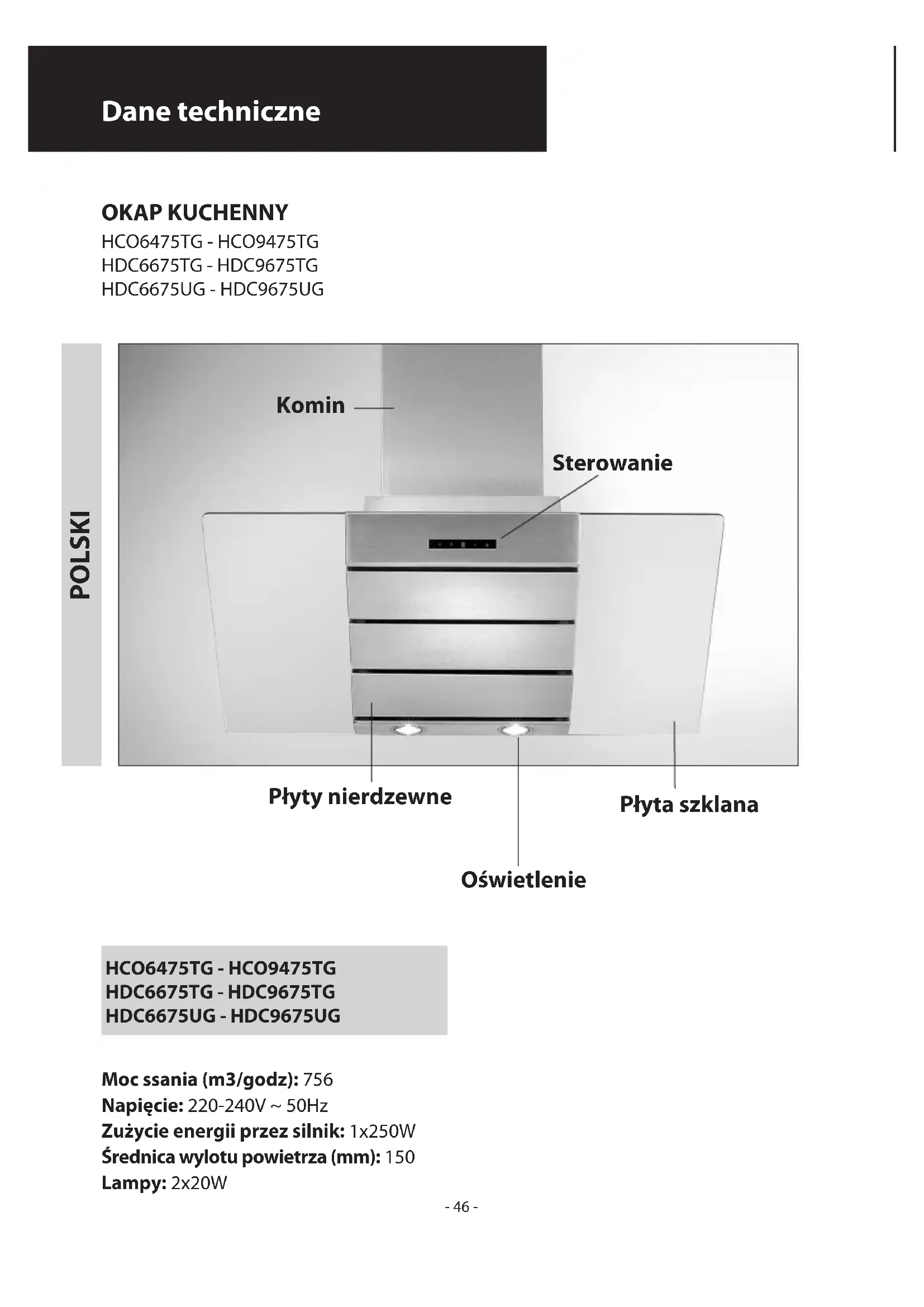

OKAP KUCHENNY

HDC6475TG

HDC9475TG

HDC6475TG-HDC9475TG

Mocssania (m3/godz):756

Napiécie: 220-240V ~ 50Hz

Zužycie energii przy bez silnik: 1x250W

Średnica wylotu powietrza (mm): 150

Lampy: 2x20W

INFORMACJE OGOLNE

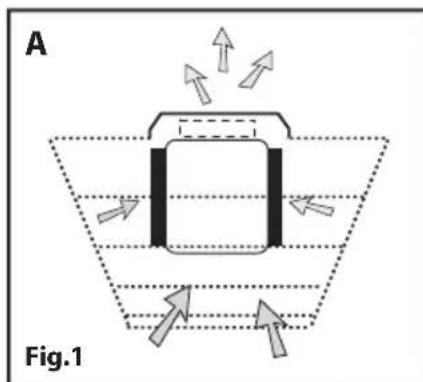

Nalezy zapoznać sie dokladnie z niniejszym tekstem, zawierajycym wskazówki, dotycznébe bezpieczędstwa przy instalacji, eksploataci i konserwaci okapu kuchennego. Nalezy zachowć niniejsze instrukcje sądie dla poźniejszych konsultacji. Urzadzenia zostalo zaprojektowane w wersji zasysajacej (odprowadzanie powietrza na zewnatrz - Ryc.1B), filtrujucej (recyrkulacja powietrza wewnatrz - Ryc.1A).

UWAGIO BEZPIECZENSTWIE

! Nie nalezy uzywac jegnoczesnie okapu kuchennego i paleniska lub kominkaazolech od powietrza w pomieszczeni i niedasilanych energia elektryczna, poniewaz okap zuzywa powietrze potrzebne do ich spalania. Cisnienie ujemne w pomieszczeniu nie powinno przykraczać 4 Pa (4x10-5 bar). Nalezy wiec zadbac o prawidlowa wentylacje w pomieszczeniu, konieczna dla bezpiecznégo fungcjonowania urzadzenia. Przy odpradowzaniu dymu na zewnatrz, nalezy przystrzegac norm obowiazujacych w waszym kraju.

Przed podlaczeniem modelu do sieci elektrycznej:

• skontrolować tabliczek znamionowa (znajdujacja sie wewnatrz urzadzenia) aby upewnić sie, ze napiecie i moc są odpowiednie dla danej sieci i ze gniaźdo wtykowe polącenia jest odpowiednie. W przypadku wąpliwość zworćie są wykwalifikowanego elektryka.

• Jesli przywód zasilana jest uzskodzony powinien zostac wymieniony na przywód lub spezialny zespól dostępty u producenta lub u.gojo obshugi technicznej.

UWAGA!

W niedtorych sytuacjach urzadzenia elektryczne moga stanowic zagrozenia.

A) Nie kontrlowac stanu filtrów, gdy okap jest wączony
B) Nie dotykać oswietlenia lub和他的 okolic podczas lub zaraz po wydlużonym uzywaniu oswietlenia
C) Zabronione jest gotowanie potraw na ogniu pod okapem
D) Nalezy unikać wolnégo ognia, poniewañ uzskadza filtry i moze spowodowej pożar
E) Nalezy stale kontrlować gotowane potrawy, abyunik)—napalenia wrzacego oleju
F) Wyjac wtyczke z gniaźdka przystapieniem do konserwacje
G) Urzadzenie nie jest przyznaczone do uzywania przydziedzi ci lub niedolne osoby bez nadzoru
H) Nalezy pilnowac daneci, aby upewnic sie, ze nie bawia sie urzadzeniem
I) Jesli okap zestanie uzyty jegnoczesnie z urzadzeniami spelajacymi gaz lub innate paliwa nalezy pamietac o zagwarantowaniu dobrej wentylaci pomieszczenia.
L) Jesli czynnosci zwiazane z czyszczeniem nie dostanay wykonane zgodnie z instrukcjami, istmieje zagrozenia wywołania pożaru.

Niniejsze urzadzenie oznaczone jest zgodnie z dyrektywa europejska 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Upewniwysz sie, ze niniejszy produkt dostanie zulty-lizowy we wlasciwy sposob, uzytkownik przyczyna sie do ochrony przyd potencjalnymi negatywnymi konsekwenciAMI dla szrodowiska i zdrowia.

Symbol podany na produktie lub na dokumentaci mu towarzyszȩj wskazuje, ze produktu ten nie powinien byc traktowany jaki odpad domowy, lecz powinien byc przykazany w stosownym punkcie zbiórki w celu odzyskania urzadzen elektrycznych i elektronicznych. Pozbywać sie go zgodnia z mistręwymi normami w zakresie utyilizacja odpadów. Dla uzyskania dodatkowych informaci na temat traktowania, odzyskiwania i recyklingeruideo produktu, daneź skontaktuwoćsi z odpowiednim lokalmnym biurem, szląba odpadów domowych lub ze sklepem, w ktorym produkt zostaf zagupIONy.

INSTRUKCJE DO INSTALACJI

Czynnosci montazu i podlączenia elektrycznégo powinny być dokonane przyż wyspecializowy.personel.

- Podłaczenia elektryczne

Urzadzenie skonstruowane jest wedlug klasy II, dlatego przewody nie musza byc uziemione.

Wtyczka musi byc latwo dostepna po instalacji urzadzenia. W przypadku, gdy urzadzenia wyposazone jest w kabel bez wtzczyk, w celu loro podlaczenia nalezy umiecie pomiedzy urzadzeniem a siecia wylacznik wielobiegunowy z minimalnym otwarciem miedzy stykami wynoszonym 3 mm, przystosowany do obcienza i zgodny z obwiązujacym normami.

Podłaczenia do sieci elektrycznej powinno być przypegowadzone nastepujaco:

BRAZOWY = L linia

BLEKITNY N zerowy

• Jesli uzywana plya grzewcza jest elektryczna, gazowa lub indukcyjna,minimalna odleglosc miedzy plya i najnizsca czeczia okapu musi winosic co najmniej 45 cm. Przy zastosowaniu rury laczacej skladajcej sie zdwoch lub kilku czeci, czeci gorna rury musi znajdowac sie wewnatrz czeci dolnej. Nie nalezy laczyc przewodu wciagowedo okapu z przewodem, w ktorym krazy goracegowiatrue lub z przewodem przyznaczonym do odpradowazania dymu z urzadzen zasilanych energia inna niz energia elektryczna.

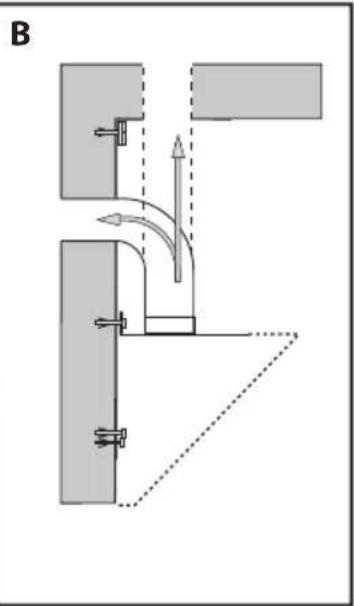

• W przypadku montazu urzadzenia w wersji szechy przygotowac otwor odpradowzenia powietrza.
• Sugeruje sie, aby uzywac przyzewodu do oprowadzania powietrza o takiej samej srednicy jak otwor wylotowy. Uzywanie przygewezenia要去zmniejszyc sprawnosć produktu i zwiekszyc halas.
• Przed Rozpoczeciem montazu urzadzenia, w celu loro ulatwienia, nalezy wyjac filtr przyciwtluszczowy B (Rys. 5).

Przed wyjeciem filtru, wazoleński od modelu urzadzenia, nalezy wykonac nastepujuce czynnosci:

MODEL 1

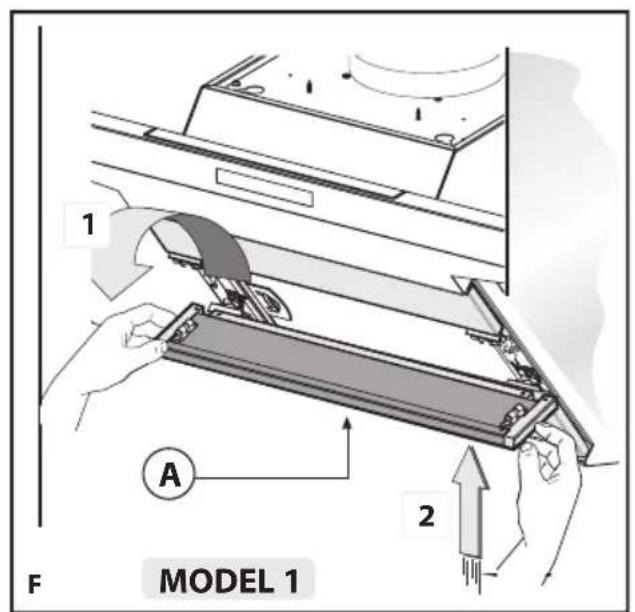

Usanac 3 plyty A w sposobPokazany na Rys.4a.

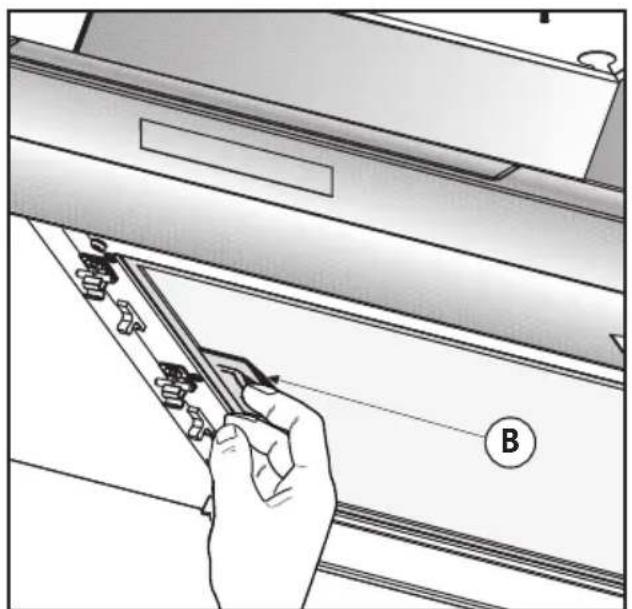

Pociagnac uchwyt B w sposobPokazany na Rys.5.

MODEL2

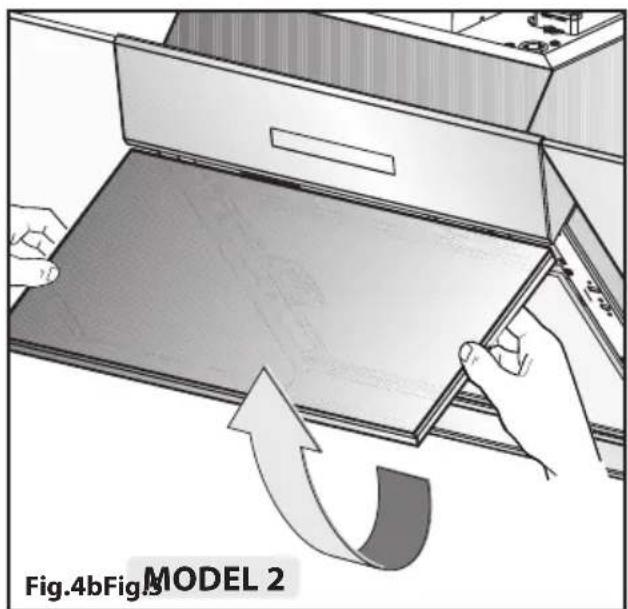

Otworzyc phyte C w sposobPokazany na Rys.4b.

Pociagnac uchwyt B w性疾病 Pokazany na Rys. 5.

Montaz na scianie

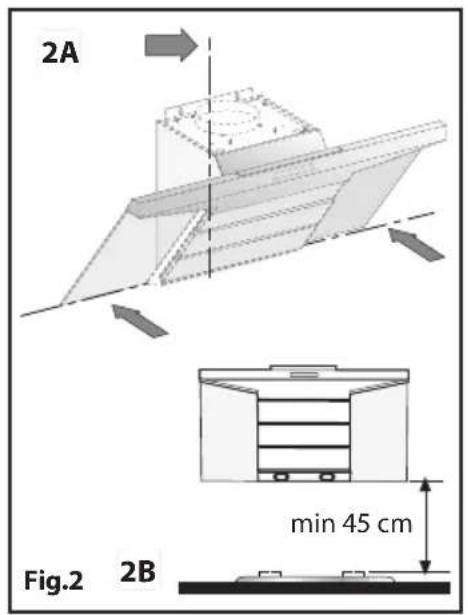

Zaznacz dolna krawedz okapu na scianie - patrz Rys. 2A.

Nalezy przy tym pamiętć ominimalnej odleglosci odPHY

kuchennej (Rys. 2B).

-Umiesz wzornik do ustalenia połozenia na scianie, tak aby为其 linia pasowała do linii wyznaczonej przychodchwila.

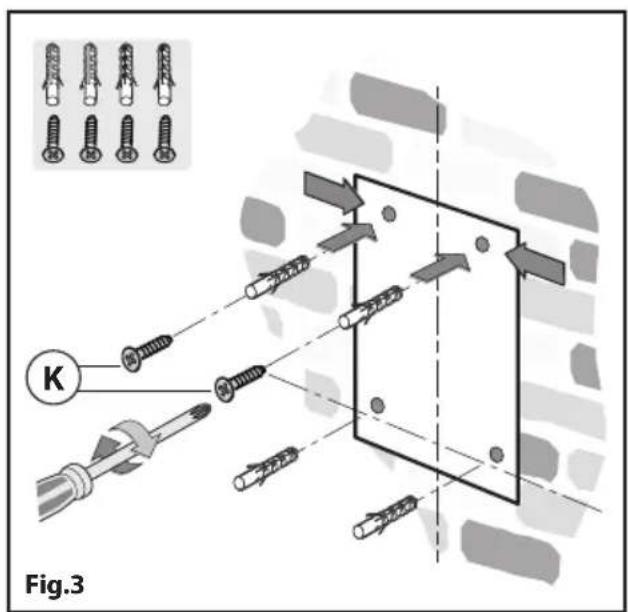

-Zaznacz i wykonaj otwory do mocowania (Rys.3).
- Zamocuj kolki Rozporowe i wkreć 2进展情况 wkrećty K, nie do-krećajć ich (Rys. 3).

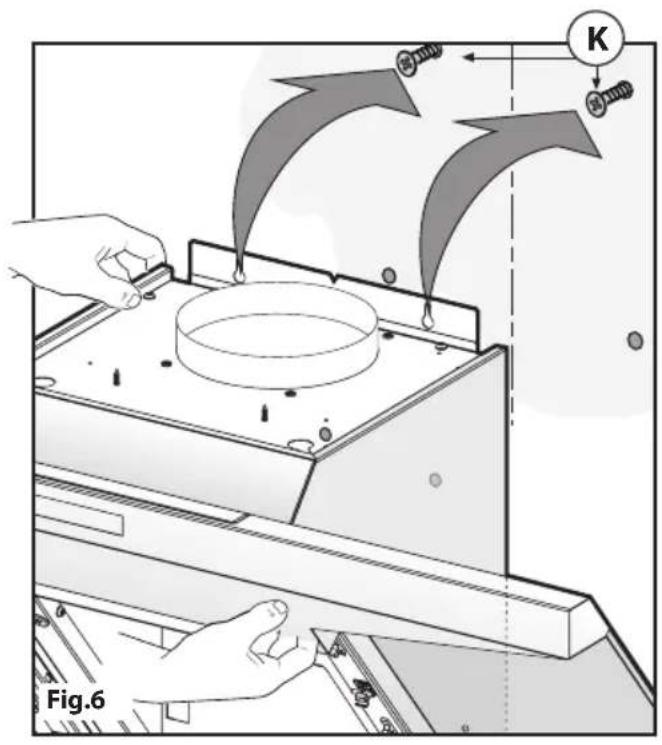

- Umiesc urzadzenie na scianie, ustawiajac je dokladnie w pozycji poziomej i dokrec wkrety K (Rys. 6).

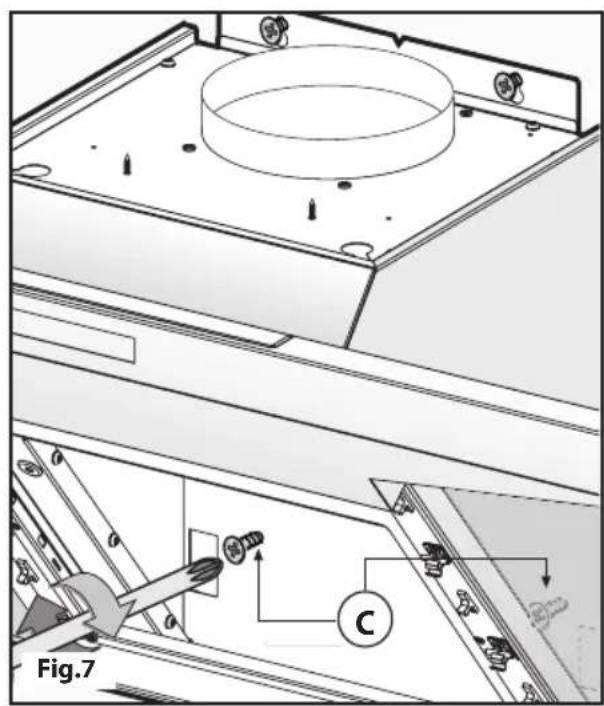

- Przed Rozpoczeciem regulaci zamocuj ostatecznie okap, uzywajcdo tego 2 srb C (Rys.7).
- Podczas montazu nalezy stosowac wkrty i kolki Rozporowe odpowiednie do rodzaju sciany (np. beton zbrojony, plyta gipsowo-kartonowa itd.).
-W przypadku wkrętow i kolarsznejdujacych sie w zestawie, nalezy upewnic sie,czy sa one odpowiednie dla rodzaju sciany, na ktorej ma byc zamocowyak.

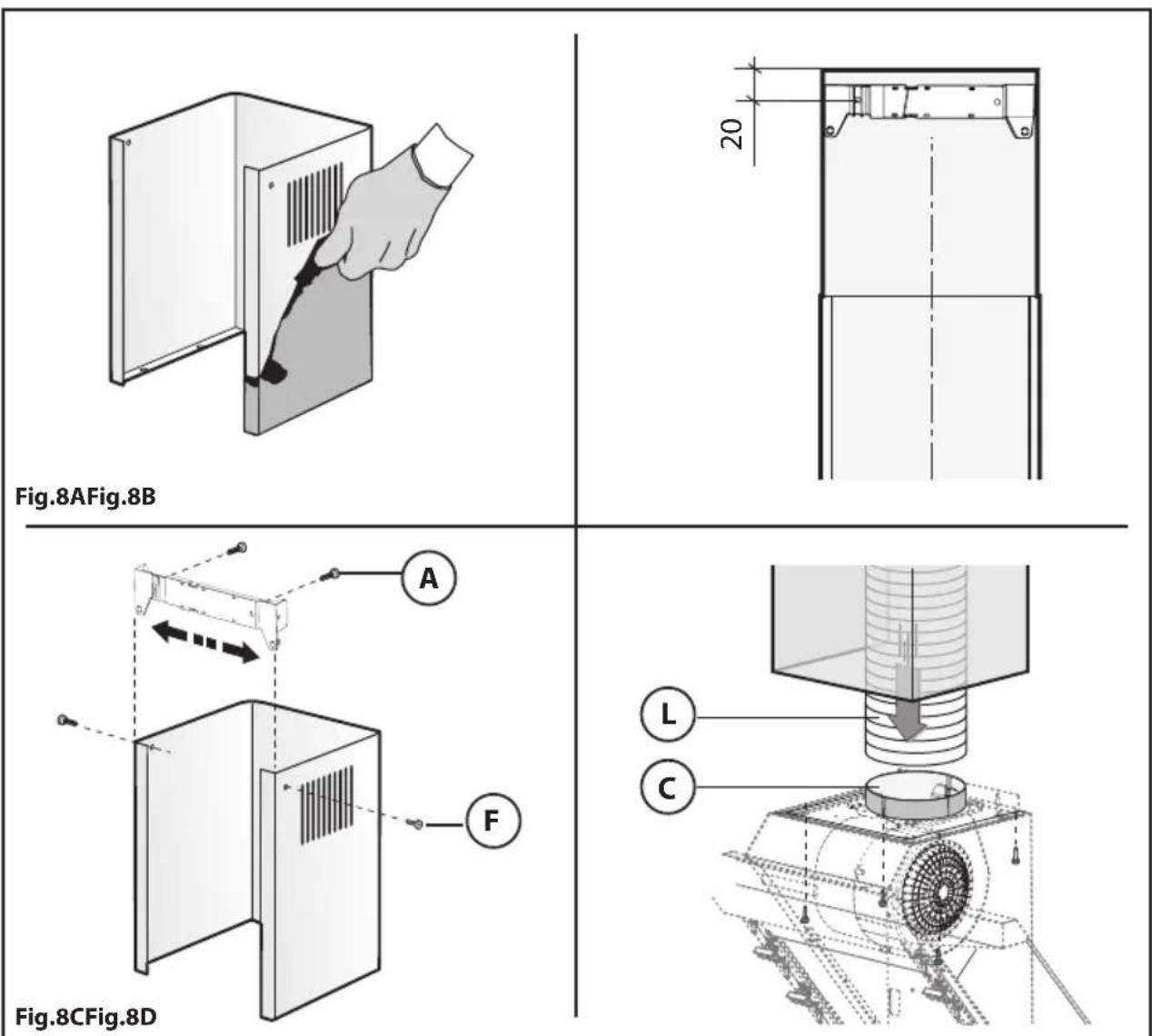

Montaž modelu z kominami ozdobnymi

Sciagnac z komina powloke ochronna uzywajc rekawic i uwazajac aby go nie zarysowac. (Rys.8A)

Wewnatrix obszaru lacznika dekoracyjnego nalezy przygotowac podlącenie do zasilania elektrycznego.

Ustaw szerokosc uchwytu gornyego lacznika (Rys.8 C). Nastepnie zamocuj uchwyt przy sufficie, regulujac s Ruby A w taki sposob, aby znajdowal sie on na osi okapu (Rys. 8 C). Pamietaj o zachowaniu odlegloeci od sufituPokazanje na Rys. 8 B. Polacz za pomocag iętkiego przewodu rurowego L kolnierz C z otworem wentylacyjnym (Rys. 8 D).

Wloz gorny komin do wnetrza komina dolnego.

Przesun gorny komin do obejmy i zamocuj go za pomocaj srub F (Rys. 8C).

Wersja z filtrum

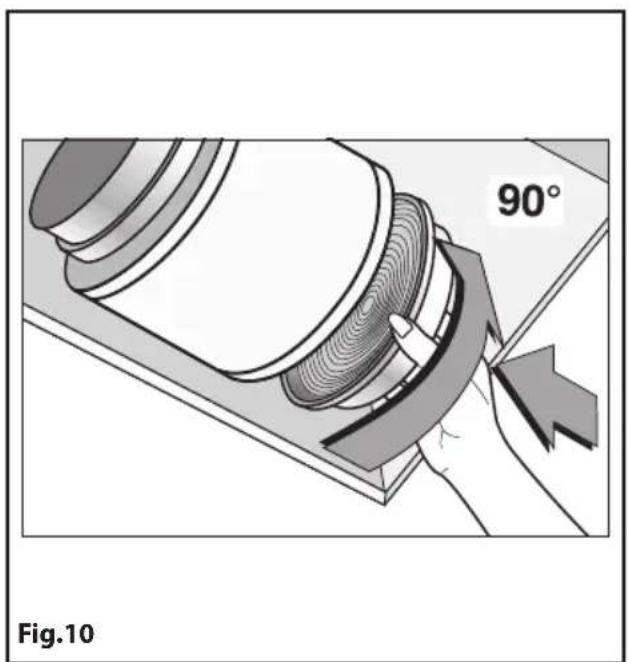

Filtry powinny byc zainstalowane na zespole zasysajcym znajdujacym sie wewnatrz okapu, nalezy je wyśrodkować i obróci o 90 stopni, tak aby zaskoczyń na swoje.), (Rys. 10).

EKSPLOATACJA I KONSERWACJA

Zaleca sie uruchomienie urzadzenia przyrzustapieniem do gotowania potrawy. Zaleca sie pozostawieniedziajajacego urzadzenia przyez okolo 15 minut po zakończenu gotowania potraw w celu calkowitego usuniecia nieswiezego powietra. Prawidlowe dzialanie okapu uwarunkowane jest wsiwiwa i stała konserwacja; szcęgólna uwage nalezy zworcić na filtr przyciwtuszczowy oraz na filtr z wegrla aktywnego.

• Filtr przyciwłuszczowy ma za zadanie zatrzymywanie cząsteczek tłuszczu zawieszonymych wgowietru, dlatego narañony jest na zatkanie w czasieazoleznym od trwania uzytkowania urzadzenia.

Filtr akrylowy, kóty ulozony jest na kratce wymienić nalezy wówczas, gdy napisy widoczne poprzej katke zacznę zmienić kolor a tusz ulegnie zamazaniu; nowy filtr powinien byc zaloźony w taki sposob, aby napisy byly widoczne przykatke od zewnatrz okapu.

W przypadku gdy filtry akrylowe nie posiadaj napisów lub gdy obecne są filtry metalowe lub panel aluminowy, dla za-pobiezenia zagrozenia ewentualnym pozarom najwyzej raz na 2 mieseie koniecznym jest umycie filtrów przy zastosowaniu nastepujczych wskazowejk:

• zdjac filtrz katki umyc go w roztworze wody i plynnegodetergentu obojetneo usuwajac zabrudzenia
• Splykac obficie letniq woda i pozostawic do wyschniecia. Filtry metalowe i/lub panele alumiowe moga byc myte takze wzymwarkach do naczyn, Po kilku umyciach, jesti filtry wykonane s z aluminium lub wystepuje alumiowy panel mozna zauwazyc przybarwienia kolorow. Fakt ten nie daje

prawa do domagania sie ich ewentualnej wymiany.

W przypadku niedochowaniaazolecenwymianiymycia moze pajawic sie zagrozenie pozarem filtrów przechiwłuszczowych.

• Filtrzy węgla aktywnego sąza do oczyszczania powietrza wydalanego do otoczenia. Filtrny nadaj są do mycia lub regeneracji i powinny byc wymieniane najdalej co cztery miesiace. Nasycenie węgla aktywnego zaleźne jest od dlugość czasu uzytkowania urzadzenia, od rodzaju kuchenki oraz od regularnosci, z jak wykonywane jest czyszczenie filtra przyciwtłuszczowycho.
  CzySci c regularnie wszystkie osady na wentylatorze oraz na pozostalych powierzchniach poslugujac sie szmatka zwil- zona denaturatem lub niesciernymi, neutralnymi, plynami czyszczacymi.
• Instalacja oświetleniowa zaprojektowana jest do uzytkowyania podczas gotowania, a nie do dlugotrwało goźycia jako oświetlenie glówn pomieszczenia. Prźedluzone uzytkowyanie oświetlienia zmiejejsza znaczość srednia trwałość zarowej.

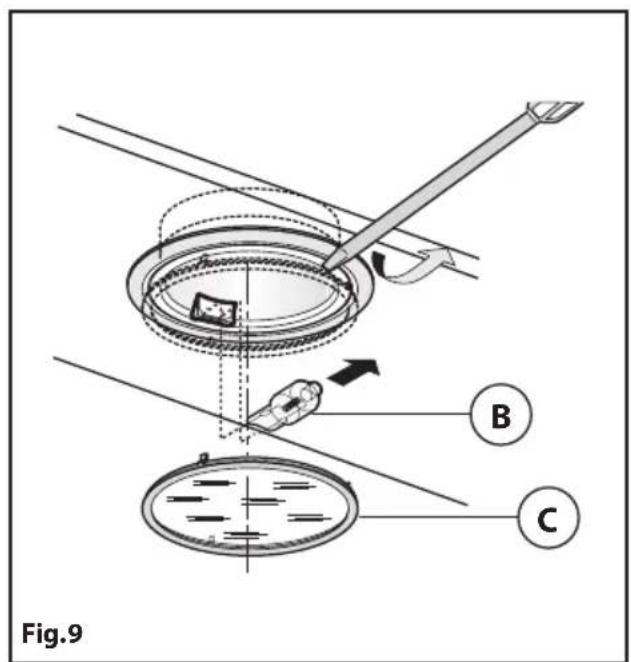

- Wymiana lamp halogenowych (Rys.9).

Aby wymienic zarowski halogenowe B sciagnac szkieleko C wykorzystujac do tego odpowiednie otwory. Wymienic zarowski na takie same.

Uwaga: Nied dotykać zarówki goła reka.

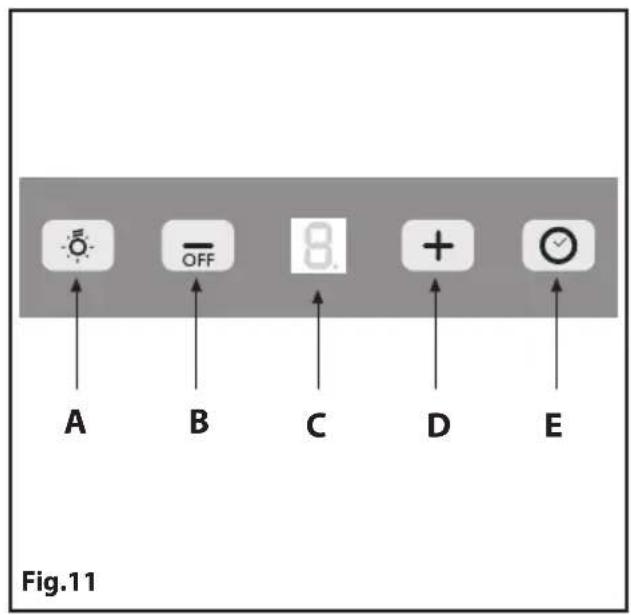

- Wyswietlacz: (Rys.11)

Przycisk A = przycisk włacajcy / wylaczejacy oświetlienie
Przycisk B = przycisk włacajcy / wylaczejacy urzadzenia. Okap włczy są na 1 prędkosci. Przy urzadzeniu włacznonym, nacziskAAC przycisk przyez 2 sekundy, nastapi wylaczenia okapu. Jeźeli urzadzenia pracuje na pierwszej prȩdkosci, aby wylacZYc okap,Nie jest konieczne naciśćcie przycisku. Silnik被淘汰 pracwal przyzmiejszonych obrotach.

Wyświetlacz C = wskazuje wybraną prędkość informuje, czy zostarwczy licznik czasu.

Przycisk D = uruchamia okap. Naciskajc taki przycisk nastapi wzrost prędkosci. Naciskajc przycisk urzemdenie z trzejcie przydki prędkosci przyzejdie w intensywny tryb pracy, ktory bedzie trwał ok. 10 sekund, po czym wróci do funkcjonowania przy wybranej poprzejnio przydki. W czasie uruchomienia takiej fungcji, wyswietlacz zapali sie swiatlem migajacym.

Przycisk E = II Timer regulije czasowo funkcjce, w chwili wączenia, przyez 15 minut po ich wączeniu. II Timer wącza są ponownym wciśniewiem przycziscu E. Kiedy faktcja Timer jest wączone to na wyświetlaczu dziesietna poźycja ma migać. Jeźeli wączone jest prędkość intensywyna wówczas faktcji Timer nie现阶段na wączyć.

Wciśniewiem przycisku E na 2 sekundy, gdy urzadzenia jest wylączone,ość fungcję "clean air". Co godzine sączy są wówczas silnik na 10 minut przy pierwszej prędkosci.

Podczas dziażania tej funkcjni na wyświetlaczu widocznych bedzie obrotowy ruch peryferyjnych segmentów. Po tym czasie sil-nik wymiączy sie i na wyświetlaczu ukaź sie litera "C" swiećca sie wysposobciągly przyez nastepne 50 minut, po czasie ktorym silnik wymiączy sie i tak dalej. Aby powrócić do normalné trybu dziażania naleź przycisinść jakolłowiek przycisk z wyjatkiem przycisku oświetlenia. Aby wymiączyte fungcjé, naleź nacisⁿć przycisc E.

- Nasycenie filtrów przyciwtluszczowych/ z węgla aktywnego:

-Kiedy wyswietlacz C miga zmieniajac predkosc pracy na liter F (es.1 e F) filtry przyciwtluszcze wera major yec umyte.
- Kiedy wyświetlacz C miga zmieienajć predkość pracy na literę A (es.1 e A) filtry weglane majora byc wymienione.
Po umieszczenu czystego filtru nalezy wyzerowa elektronicz

na pamiec nacijsnciem przycisku A na oko 5 sekund az do momentu, kiedy syngnalizator swietlny F lub A na wyswietlaczu C przystanie migac.

DOSTAWCA UCHYLA SIE OD WSZELKIEJ ODPOWIEDZIALNOSCI ZA EWENTUALNE USTERKI, SPOWODOWANE NIEPRZESTRZEGANIEM WYZEJ WYMIENIONYCH WSKA-ZOWEK.

Tekniske specifikationere

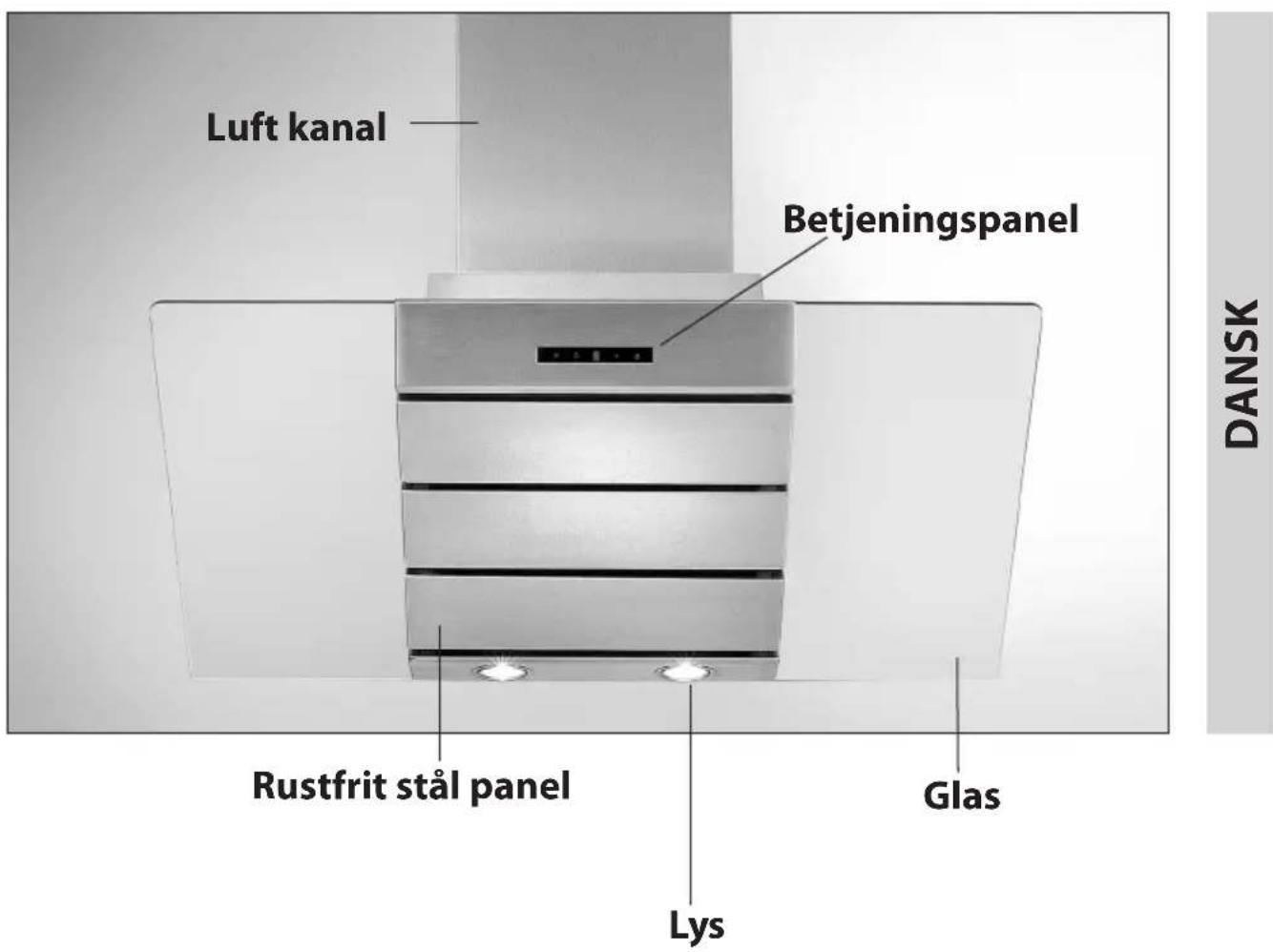

RANGE HOOD

HCO6475TG - HCO9475TG

HDC6675TG-HDC9675TG

HDC6675UG-HDC9675UG

HCO6475TG - HCO9475TG

HDC6675TG-HDC9675TG

HDC6675UG-HDC9675UG

Kapacitet m3/timer: 756

Spending: 220-240V ~ 50/60Hz

Energiforbrug: 1x250W

Luftudtag diameter, mm: 150

Lyskilde: 2x20W

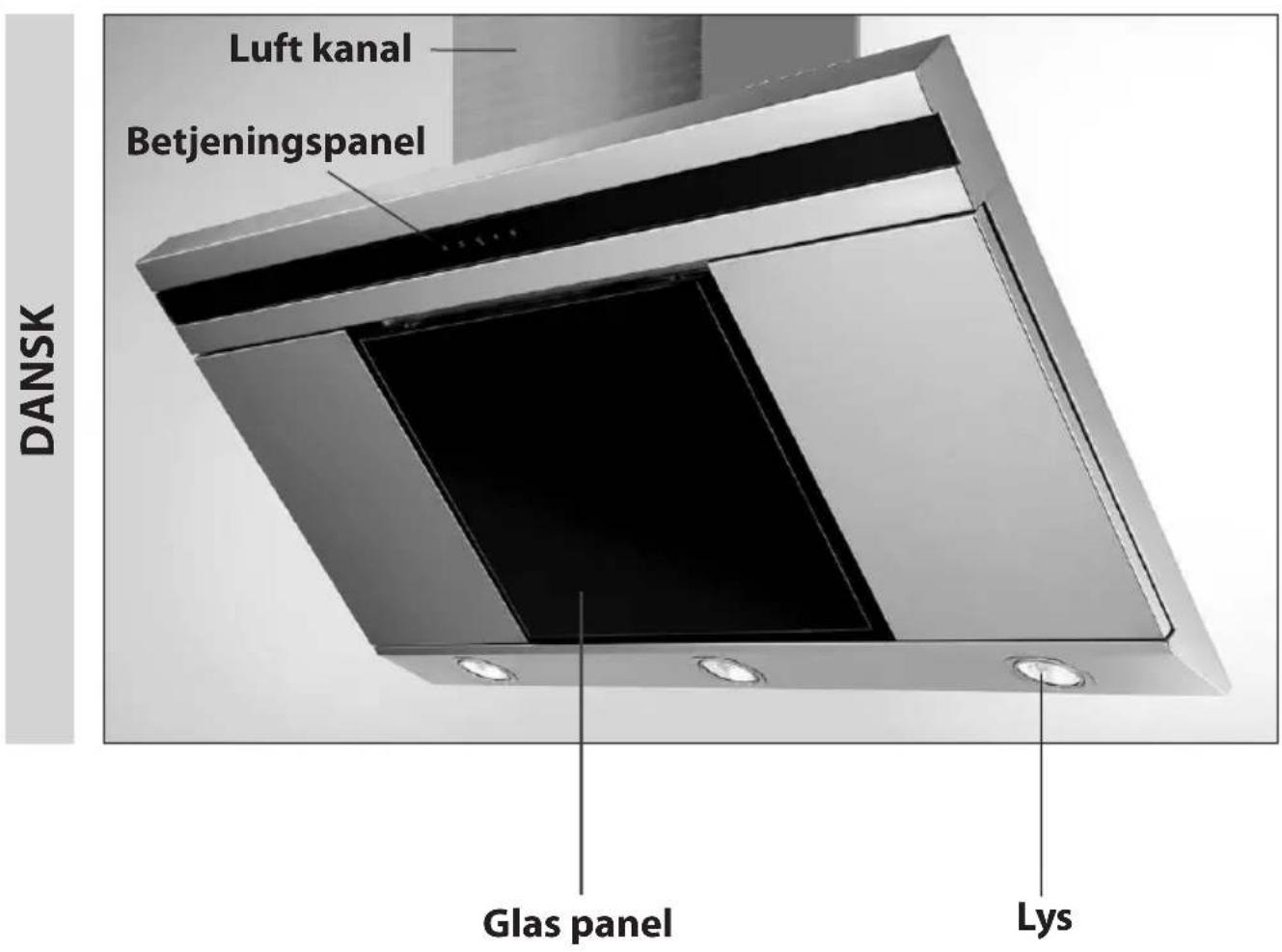

EMHAETTE TYPE

HDC6475TG

HDC9475TG

HDC6475TG-HDC9475TG

Kapacitet m3/timer: 756

Spanding: 220 - 240V 50 / 60Hz

Energiforbrug: 1x250W

Luftudtag diameter, mm: 150

Lyskilde: 2x20W

GENERELLE OPLYSNINGER
