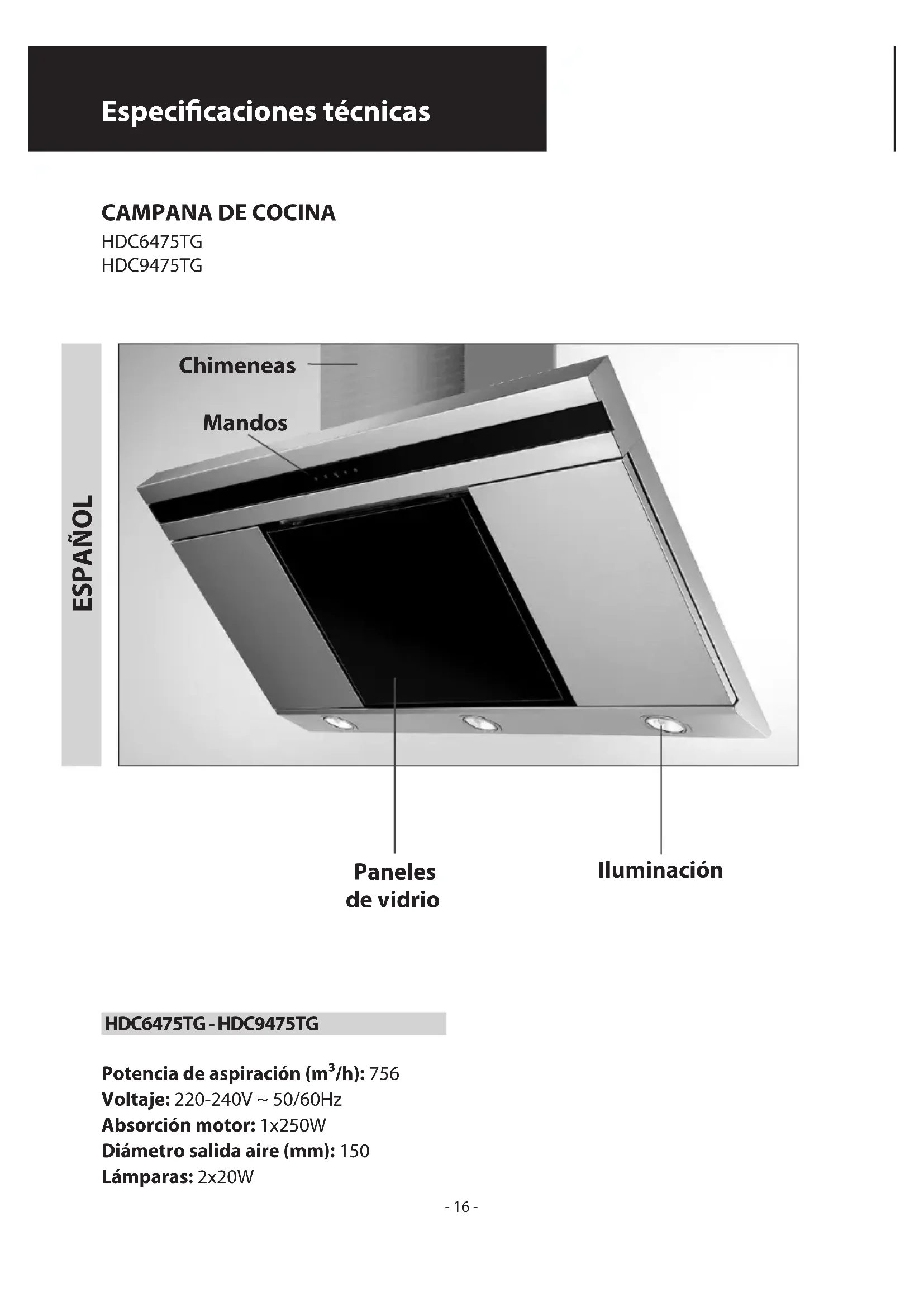

Tipo de producto	Campana extractora
Marca	Samsung
Modelo	HDC9675UG
Potencia de aspiración	756 m³/h
Tensión de alimentación	220-240 V ~ 50/60 Hz
Motor	1 × 250 W
Diámetro de salida de aire	150 mm
Iluminación	2 lámparas halógenas de 20 W cada una
Clase eléctrica	Clase II (doble aislamiento)
Modos de funcionamiento	Aspirante (evacuación exterior) / Filtrante (reciclaje)
Filtro antigrasa	Lavable en lavavajillas (cada 2 meses)
Filtro de carbón activo	Reemplazo cada 4 meses (no lavable)
Controles	Teclas: encendido/apagado, selección de velocidad, temporizador, función intensiva, Clean Air
Distancia de seguridad mínima	45 cm sobre una placa de cocción
Mantenimiento	Limpieza regular con un paño humedecido en alcohol desnaturalizado o detergente neutro no abrasivo
Reemplazo de lámparas	Lámparas halógenas del mismo tipo (20 W)
Indicación de saturación de filtros	Pantalla intermitente que indica la necesidad de lavado o reemplazo
Función Clean Air	Encendido automático del motor 10 minutos por hora
Protección del medio ambiente	Cumplimiento de la directiva RAEE 2002/96/CE
Garantía	Según condiciones del fabricante

Preguntas frecuentes - HDC9675UG SAMSUNG

¿Cómo instalar la campana Samsung HDC9675UG?

La instalación debe ser realizada por personal especializado. Respete una distancia de seguridad de al menos 45 cm entre la placa de cocción y el punto más bajo de la campana. Fije la campana a la pared utilizando la plantilla de perforación y los tornillos suministrados, adaptando los tacos a la naturaleza de la pared.

¿Cómo lavar los filtros antigrasa de la campana?

Los filtros antigrasa deben lavarse cada 2 meses, en lavavajillas o a mano. Después de varios lavados, pueden cambiar de color, lo que no afecta su funcionamiento.

¿Cuándo hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo no es lavable ni regenerable. Debe reemplazarse al menos cada 4 meses, o con más frecuencia según el uso.

¿Cómo restablecer el indicador de saturación de filtros?

Después de limpiar o reemplazar los filtros, presione la tecla A durante 5 segundos hasta que el símbolo correspondiente deje de parpadear en la pantalla.

¿Puede la campana funcionar en modo reciclaje?

Sí, la campana se puede usar en modo filtrante (reciclaje) instalando filtros de carbón activo y redirigiendo el aire hacia la habitación. Consulte el esquema de instalación.

¿Cuál es la potencia de aspiración máxima de la campana?

La potencia de aspiración máxima es de 756 m³/h, alcanzada en la 3ª velocidad o en modo intensivo.

¿Cómo usar la función Clean Air?

Cuando la campana esté apagada, presione la tecla E durante 2 segundos. El motor se encenderá 10 minutos cada hora a la primera velocidad.

¿Qué hacer si la campana no se enciende?

Verifique la alimentación eléctrica y el disyuntor. Asegúrese de que el enchufe sea accesible. Si el cable de alimentación está dañado, hágalo reemplazar por un profesional.

¿Cómo reemplazar las lámparas halógenas de la campana?

Retire el vidrio de protección haciendo palanca en las ranuras, luego reemplace las lámparas por modelos idénticos de 20 W. No toque las lámparas con las manos desnudas.

¿Qué precauciones de seguridad se deben observar al usar la campana?

Nunca flamear debajo de la campana, vigilar las frituras, no tocar las lámparas cuando estén calientes, y ventilar la habitación si la campana se usa con aparatos de gas.

MANUAL DE USUARIO HDC9675UG SAMSUNG

E CAMPANA EXTRACTORA - Manual de uso de

Lea atentamente el contenido del presente libro de instrucciones puis contiene indicaciones importantes para la seguridad en la instalacion, el uso y el mantenimiento (Conservelo para un possible consulta posterior). El aparato hasido disnado para el uso en version aspiradora (evacuacion de aire hacia el exterior - Fig.1B), filtrante (reciclaje del aire en el interior - Fig.1A).

SUGERENCIAS PARA LA SEGURIDAD

! Preste atencion si funcionan contemporaneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y estan alimentados por energia que no sea electrica, puis la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustion. La presion negativa del local no debe superar los 4 Pa (4x10-5bares). Para un funcionamento seguro, realice primero una adecuada ventilacion del local. Para la evacuation externa, atengase a las dispositionses vigentes en su paises.

Antes de enchufar el Modelo a la corriente electrica:

• Controlar los datos de matricula (que se enquirytran en el interior del aparato) para constatar que la tension y la potencia correspondan a la red y el enchufe de connexion sea idoneo. En caso de dudas, recurra a un electricista calificado.
• Si el cable de alimentación está dañado, se debe cambiar con un cable o Conjunto especial de cables que pueda suministrar tanto el fabricante como el servicios de asistencia技术水平.

jAtencion!

En determinadas circunstancias los electrodomesticos peuvent ser peligrosos.

A) No intente controlar los filtros cuando la campana está en funciona bajo.
B) Durante el uso prolongado de la instalacion de iluminacion o inmediamente despues, no toque las lamparas ni las zonas adyacentes a ellas.
C) Está prohibido cocinar a fuego directo bajo de la campana.
D) Evitedefer la llama libre porque pueda darar los filtres y constituya un riesgo de incendio.
E) Controle constanmente los alimentos fritos para evaporar que el aceite sobrecalentado se prenda fuego.
F) Antes de efectuarrialquier operation de mantenimiento,desconecte la campana de la red electrica.
G) Este aparato no debe ser utilisé por niños o personas que necesiten de supervisión.
H) Controle que los niños no juguen con el aparato.
I) Cuando la campana se utilizes simultaneamente con aparatos que queman gas uthers combustibles, el ambiente debe estar adecadamente ventilado.
L) Si las operaciones de limpieza no se realizan Respectando las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuya a prevenir consecuencias negativas para el ambiente y la salute.

El symbolo en el producto o en la documento adjunta, indica que este producto no debe ser tratado como residuo domestico sino que debe ser entrega

a un punto de recoleccion para recicular aparatos electricos y electronicos. Eliminelo sugiuendo las normas locales para la eliminacion de desechos. Para mayor informacion sobre el tratamiento, recuperacion o reciclaje de este producto, llama a la oficina local encargada, al serviceo de recoleccion de desechos domesticos o alUGCIO en el qual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALLACION

Las operaciones de montaje y connexion electrica deben ser efectuadas por personal especializzato.

- Instalación electrica

El aparato está construido en类产品, por lo tanto no se debe e conectar nunca cable a la toma de tierra.

El posicion del enchufe debe ser de fácil accesuna vez instalado el aparato.

Si el aparato posee un cable sin enchufe, para conectarlo a la red electrica esnecessary instalar entre el aparato y la red de suministro un interruptor omnipolar con una aperture minima de 3mm entre los contactos y las dimensiones adequadas para la energia, conforme con las normas vigilentes.

• Si la placía de coccción que se utilizes es electrónica, de gas o de inducción, la distancia minima entre esta y la parte más baja de la campana debe ser de por lo menos 45 cm. Si debe usese un tubo de connexion compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conductor en el que circule airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energia que no sea electrónica.
• En el caso de montaje del aparato en la version aspirante, predisponer el orificio de evacuation aire.
• Se aconteja el uso de un tubo de evacuación de aire con el mismo diametro que la Boca de salute de aire. El uso de una reduccion podra disminuir las prestaciones del producto y&aumentar el ruido.
• Antes de realizar las operaciones de montaje, desactive el filtro antigrasa B (Fig. 5), para maniobrar el aparato más fácilmente.

Antes de realizar esta operation, cumpla con las siguientes

fases, según el Modelo que posea:

MODELO1

Extraiga los 3 paneles A como se indica en la Fig. 4a.

Tire la manija B como se indica en la Fig. 5.

MODELO 2

Abra el panel C como se indica en la Fig. 4b.

Tire la manija B como se indica en la Fig. 5.

Fijación ala pared

Realice unamarca de la parte inferior de la campana en la pared Fig.2A (teniendo enIELDa la distancia minima de la encimera Fig.2B).

-Coloque la plantilla de fijacion sobre la pared, cuidando que la linea coincida con la trazada en el parrafo anterior.
- Realice unamarca y bajo los orificios de fijación (Fig.3).
-Fije los 2 tornillos superiores Ky las espigas para pared (Fig. 3).Los tornillos no deben ser enroscados completeness.
- Alinee el aparato a la pared en posicion horizontal y enrosque los tornillos K (Fig. 6).
- Una vez regulada la posicion, fije la campana definitivamente con los 2 tornillos C (Fig. 7).

• En losDistinctos montajesutilice tornillos y espigas adequados para el tipo de pared (por ej. cemento armado, carton de yeso,etc.).

• Cuando los tornillos y las espigas se suministren con el producto, controle que Sean adecuados para el tipo de pared a la que se debe fjar la campana.

- Instalación para modelos con chimeneas decorativas

Quite la película protectora de la chimenea utilizing guantes y teniendo cuidado de no rayarla. (Fig.8A)

Cologne la alimentacion eletrica bajo de la union decorativa.

Regule el ancho de la abrazadora de sostén de la unión superior (Fig.8 C). Posteriormente tíjela al techo para que quede alineada con la campana, utilizingos tornillos A (Fig.8 C) y Respectando la distancia del techo indicada en la (Fig.8 B). Conecte la brida C, al orificio de evacuation de aire, utilizingo el tubo flexible L (Fig.8 D).

Introduzca la chimenea superior Dentro de la chimenea inferior.Extraiga la chimenea superior hasta el marco y fjela con los tornillos F (Fig.8 C).

- Version filtrante

Los filtros se deben aplicar al grupo aspirante colocado en el interior de la campana centrángolos y girángolos 90^ hasta el tope (Fig. 10).

USOYMANTENIMIENTO

• Se recomiendaponer enfunctionamento el aparato antes de proceder alcoccion de un alimento qualquera.Se recomienda también,dejarFuncionarel aparato durante 15 instantosdespuesdehaberfinalizadolacoccionparalograruna evacuacioncompleta del aireviciado.
  El buena funciona de la campana depende de la realizacion de un correcto y constante mantenimiento; se debe prestar una atencion particular al bajo antigrasa y al bajo de carbon activo.
• El filtro antigrasa cumple la función de retener las particulas de grasa en suspENSION en el aire, por lo tanto, pueda atascarse enUNCHOS MOMOS que dependen del uso del aparato.
• Para prevenir el peligro de incendios, es besoino lavar

los filtros antigrasa cada 2 meSES como Tmaximo, para lo.
cual es possible utiliser un lavavajillas.

• Después de algunos lavados, se pueda verificar alteraciones del color. Si este sucede, no constituya motivo de reclamo para su sustitución.

Sino se cumplen las instrucciones de sustitución o de lavado, existe el riesgo de incendio de los filtros antigrasa.

• Los filtros de carbón activo sirven para depurar el aire que se devuelve al ambiente. Los filtros no se pueda lavar o regenerar y deben ser sustituidos cada quatre días como máximo. La saturación del carbón activo depende del uso más今天小编 prolongado del aparato, del tipo de cucina y de la regularidad con la que se realiza la limpieza del filtro antigrasa.
• Limpie frecuentemente la campana, tanto por dentro como por fuera, usingo un paño bañado con alcohol de quemar o detergentes liquidos neutrlos no abrasivos.
• La instalación de iluminación ha sido proyectada para ser realizada durante la cocción y no para su uso prolongado como iluminación general del ambiente. El uso prolongado de la iluminación disminuye notablemente la duración media de las lámparas.

- Sustitución de las lámparas halógenas (Fig.9).

Para sustituir las lamparas halogenas B quite el vidrio Chaciendo palanca en las ranuras correspondentes. Sustituyalas con lamparas del mesmo tipo.

Atencion: no toque la bombilla con las manos de proteccion.

Mandos: (Fig.11)

Boton A = enciende\apaga las luces.

Botón B = enciende\apaga la campana. El aparato pone en marcha en la 1^ velocidad. Si la campana está encendida apriete el botón 2segundos para apagar. Si la campana está en la 1^ velocidad no hay que aplter el botón para apagar. Disminuya la velocidad del motor.

Display C = indica la velocidad del motor seleccionada y la puesta en marcha del timer.

Botón D = enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de latermination velocidad se introduce la configuración intensiva por 10关键时刻, despues el aparado vuede a configurar a la velocidad de ejercicio almomento de laactivacion.Durante this configuración el display relampagua.

Botón E = El Timer temporiza las functions, al momento de la activación, por 15关键时刻 después de que se han apagado. El Timer se desactiva volviendo aocrimir el botón E. Cuando la funciona está encendida, en el display debere relampaguear el punto decimal. No se pueda activar si está functioningla velocidad intensiva del Timer.

Si oprime el botón E por un par de segundos, cuando el aparato está apagado, se activa la función "clean air". Que enciende el motor en la primera velocidad a 10关键时刻 por cada hora. Durante el funcionaimiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la leytra "C" fija en el display, después de 50关键时刻 este arranca de nuevo porthers 10关键时刻 y asi suscesivamente. Para regresar al funcionaimiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la funciona oprima el botón E.

• Saturação de los filtros antigrasa/carbón activo :

Cuando el display C centellea alternando la velocidad de configuraciono con la letra F (por ej.: 1 y F), deben lavarse los filtros antigrasa.

• Cuando el display C centellea alternando la velocidad de funciona con la letra A (por ej.: 1 y A), deben sustituirse los filtros de carbón.

Después que ha vuelto a colocar el filtro limpio, deben resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta quedea de centellear lapellación F o A del display C.

SEL FABRICANTE NO SE HACE RESPONSABLE DE LOS DANOS PRODUCIDOS POREL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.

Puxe o pegador B como indica na Fig. 5.

MODELO2

Abra o paine C como indicado na Fig. 4b.

Puxe o pegador B como indica na Fig. 5.

DECLINA-SE DE QUALQUER RESPONSABILIDADE POR EVENTUAIS DANOS PROVOCADOSPELAINOBSERVANCA DAS ADVERTENCIAS ACIMA.

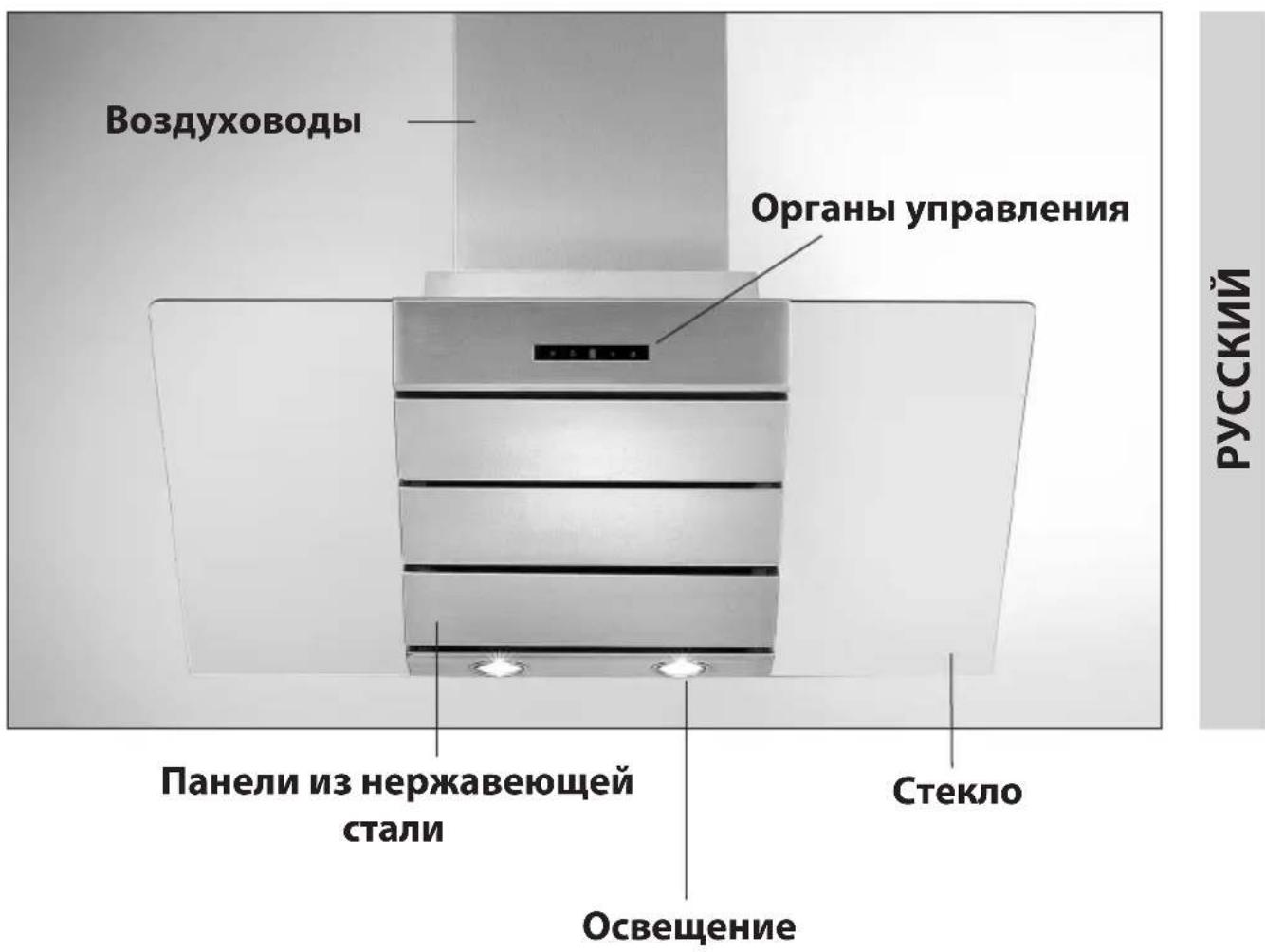

TexHnueckmeXapaKTepeNCTNIKN

KXYOHHbIX BbITXKEK

HCO6475TG - HCO9475TG

HDC6675TG-HDC9675TG

HDC6675UG-HDC9675UG

HCO6475TG - HCO9475TG

HDC6675TG-HDC9675TG

HDC6675UG-HDC9675UG

MouchoctbdbIMoydaJeHn（m³/uaac):756

HannpaxkeHne: 220-240 B 50/60 T

MOUHOCTb DvraTeNa:1x250BT
