PDM45 - Odbiornik Power Dynamics - Bezpłatna instrukcja obsługi

Marka	Power Dynamics
Model	PDM45
Kategoria	Odbiornik / Wzmacniacz mikserowy
Typ	Wzmacniacz nagłośnieniowy z odbiornikiem Bluetooth i tunerem FM
Zasilanie	220-240 VAC, 50 Hz (bezpiecznik 10-16 A)
Maksymalna moc wyjściowa (system 100 V)	120 W RMS (w zależności od konfiguracji)
Impedancje wyjściowe	4 Ω, 8 Ω, 16 Ω (niska impedancja) i 70 V / 100 V (linia)
Wejścia audio	Gniazdo mikrofonowe 6,3 mm, AUX RCA stereo, USB, Bluetooth
Wyjścia audio	Zaciski głośnikowe (COM, 4-16 Ω, 100 V), wyjście AUX RCA
Tuner FM	Tak, z dołączoną anteną FM
Bluetooth	Tak, zasięg około 10 m bez przeszkód
Odtwarzanie USB	Tak, pliki multimedialne (MP3 itp.)
Wyświetlacz	Wyświetlacz LED dla trybu, czasu itp.
Sterowanie	Głośność, basy, soprany, poziom MP3, poziom AUX, poziom MIC
Funkcje odtwarzania	Odtwórz/Pauza, poprzedni/następny utwór, powtórka (jedna lub wszystkie)
Pilot zdalnego sterowania	Tak (czujnik podczerwieni z przodu)
Temperatura pracy	5°C do 35°C (tylko wewnątrz)
Zabezpieczenie	Wymienny bezpiecznik (patrz instrukcja)
Akcesoria w zestawie	Przewód zasilający, antena FM, pilot, instrukcja obsługi
Przeznaczenie	Nagłośnienie wewnętrzne (sklepy, szkoły, sale konferencyjne)
Czyszczenie	Sucha ściereczka, bez środków chemicznych

Często zadawane pytania - PDM45 Power Dynamics

Jak podłączyć urządzenie przez Bluetooth?

Włącz Bluetooth na swoim urządzeniu (telefon, tablet). Naciśnij przycisk MODE na wzmacniaczu, aby wybrać tryb Bluetooth. Znajdź 'PDM 100V' na liście dostępnych urządzeń i połącz się. Jeśli wymagane jest hasło, wprowadź 0000.

Jak wymienić bezpiecznik?

Odłącz urządzenie od zasilania. Otwórz uchwyt bezpiecznika z tyłu za pomocą małego śrubokręta. Wyjmij stary bezpiecznik i wymień go na bezpiecznik tego samego typu i wartości. Zamknij uchwyt bezpiecznika.

Jak podłączyć głośniki do systemu 100 V?

Podłącz zacisk 100V wzmacniacza do zacisku dodatniego (+) pierwszego głośnika, a zacisk COM do zacisku ujemnego (-). Kolejne głośniki podłączaj równolegle, łącząc wszystkie dodatnie zaciski razem i wszystkie ujemne razem. Całkowita moc głośników nie może przekraczać 90% mocy wyjściowej wzmacniacza.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy gniazdko działa. Jeśli problem nie ustąpi, wymień bezpiecznik (patrz poprzednie pytanie). Jeśli urządzenie nadal się nie włącza, skontaktuj się z wykwalifikowanym technikiem.

Jak odtwarzać pliki audio z pendrive'a?

Włóż pendrive do portu USB z przodu. Naciśnij przycisk MODE, aby wybrać tryb USB. Użyj przycisków następny/poprzedni utwór do nawigacji. Odtwarzanie rozpocznie się automatycznie.

Jak regulować basy i soprany?

Użyj potencjometrów BASS i TREBLE umieszczonych z przodu, aby dostosować odpowiednio niskie i wysokie częstotliwości. Obróć zgodnie z ruchem wskazówek zegara, aby zwiększyć, przeciwnie, aby zmniejszyć.

Jak czyścić urządzenie?

Użyj suchej i miękkiej ściereczki do wycierania urządzenia. Nigdy nie używaj środków chemicznych, aerozoli ani płynów, które mogłyby uszkodzić powłokę lub dostać się do środka.

Jaka jest funkcja trybu powtarzania?

Naciśnij raz przycisk REPEAT, aby powtarzać wszystkie utwory z bieżącego źródła. Naciśnij drugi raz, aby powtarzać tylko bieżący utwór. Trzecie naciśnięcie anuluje powtarzanie.

Czy mogę podłączyć jednocześnie mikrofon i odtwarzacz MP3?

Tak, możesz podłączyć mikrofon do wejścia MIC (jack 6,3 mm) i odtwarzacz MP3 do wejścia AUX (RCA) lub przez USB/Bluetooth. Ustaw odpowiednie poziomy głośności za pomocą potencjometrów MIC i MP3 lub AUX.

Co zrobić w przypadku awarii?

Wyłącz i odłącz urządzenie. Sprawdź wszystkie połączenia. Sprawdź instrukcję pod kątem ewentualnych kodów błędów. Jeśli problem nie ustąpi, nie próbuj naprawiać samodzielnie; skontaktuj się ze sprzedawcą lub autoryzowanym technikiem. Jakiekolwiek otwarcie obudowy powoduje utratę gwarancji.

INSTRUKCJA OBSŁUGI PDM45 Power Dynamics

Gratulujemy zakupu urządzenia marki Power Dynamics. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.
• Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.
• Nie należy umieszczac metalowych przedmiotów ani wlewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.
• Nie należy umieszcać urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczać urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.
• Urządzenie nie nadaje się do pracy ciągłej.
• Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.
• Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.
• Nie należy podłączać ani odłączać urządzenia mokrymi rękami.
• Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.
• Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłącać urządzenia do gniazdka sieciowego i NIE włącać urządzenia. Skontaktować się ze sprzedawcą.
• Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.
• Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.
• Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.
• Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.
• Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.
• Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.

• Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.

• Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.

• Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.
• Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.
• Nie wolno wymuszać używania elementów sterujących.
• Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.
• Jeśli ten produkt ma wbudowany akumulator kwasowo- ołowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.
• Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.
• Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika.
• Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczką.
• Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.
• Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.
• Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.
• Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie chodzią po nim. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!
• Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.
• Należy zachować oryginalne opakowanie, aby umożliwiać bezpieczny transport urządzenia.
• Przetlumaczono przy pomocy.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Power Dynamics nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

WYMIANA BEZPIECZNIKA

Jeśli bezpiecznik jest niesprawny, wymień go na nowy egzemplarz tego samego typu i wartości. Przed wymianą bezpiecznika wyciągnij kabel zasilający z gniazda.

Instrukcja:

Krok 1: Otwórz śrubokrętem zasłonkę bezpiecznika na tylnym panelu.

Krok 2: Wyciągnij bezpiecznik.

Krok 3: Wlóż nowy bezpiecznik w obudowę.

Krok 4: Zasłoń obudowę bezpiecznika oryginalnym plastikiem.

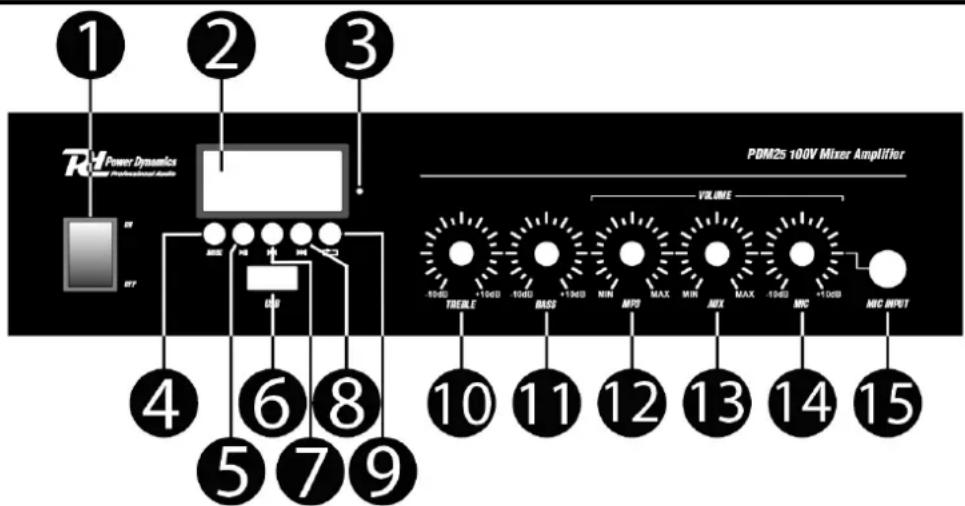

PANEL PRZEDNI

1. PRZYCISK ZASILANIA: Włącz lub wyłącz.
2. WYŚWIETLACZ: Wyświetlacz pokazuje wiele informacji, na przykład aktualny TRYB, czas, który upłynął itd.
3. ZDALNY CZUJNIK: Ten czujnik odbiera informacje podczerwieni z pilota zdalnego sterowania. Nie umieszczaj żadnych przedmiotów ani naklejek przed czujnikiem.
4. PRZYCISK MODE: Naciśnij, aby zmienić tryby między odtwarzaniem pamięci USB, pomocniczym, Bluetooth, i FM.
5. PRZYCISK PLAY/PAUSE: Rozpoczyna lub wstrzymuje grę.
6. USB PORT: Możesz odtwarzać pliki dźwiękowe, podłączając urządzenie USB.
7. POPRZEDNI UTWÓR: Krótkie naciśnięcie przycisku poprzedniej ścieżki powoduje przejście do tyłu utworów.
8. NASTĘPNY UTWÓR: Naciśnięcie przycisku następnej ścieżki powoduje krótkie przejście do przodu przez utwory.
9. POWTÓRZENIE: Naciśnij raz przycisk powtarzania, aby powtarzać WSZYSTKIE utwory, naciśnij powtórz jeszcze raz, aby powtórzyć tylko bieżący utwór.
10. WYSOKIE TONY: Dostosuj wysokie częstotliwości odpowiedniego kanału.
11. NISKIE TONY: Dostosuj niskie częstotliwości odpowiedniego kanału.
12. STEROWANIE POZIOMEM MP3: Dostosuj głośność kanału MP3.
13. KONTROLA POZIOMU AUX: Dostosuj głośność kanału AUX.
14. KONTROLA POZIOMU MIC: Dostosuj głośność kanału MIC.
15. GNIAZDO WEJŚCIA MIC: Podłącz mikrofon do wejścia jack 6,3 mm.

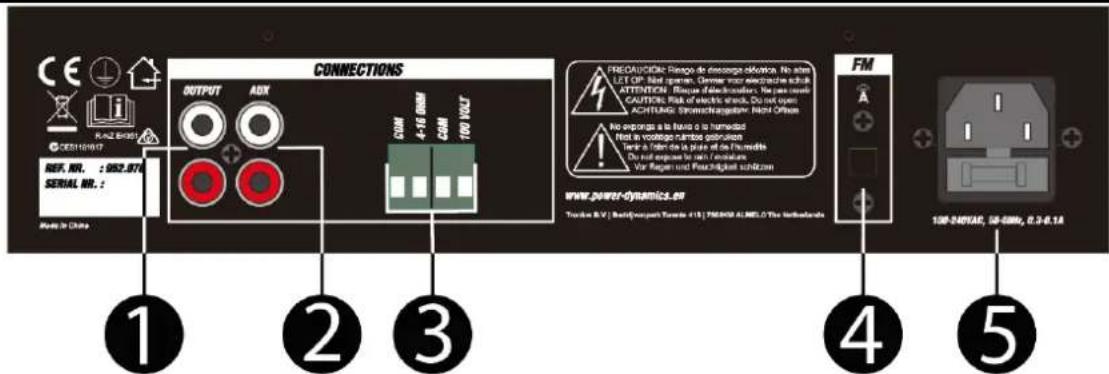

1. ZŁĄCZA WYJŚCIOWE AUX (RCA): Z tych gniazd RCA można podłączyć kolejne wzmacniacze.
2. ZŁĄCZA WEJŚCIA AUX (RCA): To stereofoniczne wejście RCA może być używane do podłączania różnych źródeł audio.
3. TERMINAL GŁOŚNIKA: Połączenia głośnikowe są dostarczane jako zaciski na tylnym panelu. Okablowanie jest opisane dla kilku typów systemów głośnikowych w „SYSTEMIE LINII 100V”.
4. POŁĄCZENIE FM ANTENA: Zacisk sprężynowy dla anteny FM.
5. AC IN I UCHWYT BEZPIECZNIKA: Gniazdo do podłączenia dostarczonego przewodu zasilającego Aby uzyskać instrukcje dotyczące zmiany bezpiecznika patrz „WYMIANA BEZPIECZNIKA”.

POŁACZENIE ZA POMOCA BLUETOOTH

1. Uruchom funkcję Bluetooth na urządzeniu, z którego chcesz odtwarzać muzykę (telefon/tablet itp.). Jeśli nie wiesz jak to zrobić, zajrzyj do instrukcji obsługi dołączonej przez producenta.
2. Naciśnij przycisk "MODE", oraz wybierz funkcję BT.
3. Odśwież listę wyszukanych urządzeń Bluetooth oraz wybierz "PDM 100V", aby sparowaćurządzenia.

Jeśli wymagane jest haśło, wprowadź "0000".

Uwaga! Maksymalny zasięg pracy bezprzewodowej wynosi ok 10m (w otwartej przestrzeni).

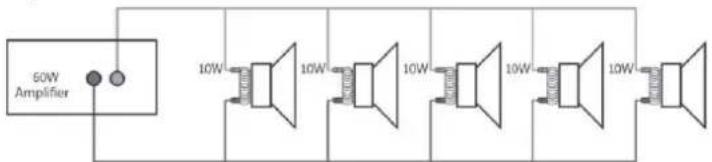

SYSTEM RADIOWĘZŁOWY 100V

Dla systemów radiowęzłowych 100V, należy podłączyć pierwszy głośnik do wzmacniacza przy użyciu kabla z podwójną izolacją oraz możliwością utrzymania odpowiedniej mocy wychodzącej ze wzmacniacza.

Podłącz wyjście 100V na wzmacniaczu z plusem (+) na głośniku oraz wyjście COM z minusem (-). Podłącz kolejne głośniki równolegle - tak, aby (+) były złączone ze sobą, oraz (-) były złączone ze sobą. W razie problemów z poprawnym podłączeniem, spójrz na poniższy obrazek.

System 100V może obsłużyć wiele głośników połączonych ze sobą jednocześnie. To, ile głośników można podłączyć jednocześnie determinuje moc wyjściowa wzmacniacza. W większości zastosowań uznaje się, że należy podłączać tyle głośników, aby ich sumaryczna moc nie przekraczała 90% mocy wyjściowej wzmacniacza. Złącza 100V na głośniku są połączone z transformatorem. W niektórych przypadkach transformator umożliwia wybór mocy, z jaką pracuje głośnik (np. 2, 4 lub 8W). Ułatwia to osiągnięcie odpowiedniej mocy lub dogodny wybór liczby głośników.

GNIAZDA GŁOŚNIKOWE

Złącza oferują możliwość użycia 3 wyjść głośnikowych niskonapięciowych: 4Ω, 8Ω, 16Ω – w zależności od użytych głośników. Dostępne są także wyjścia komercyjne 70V/100V.

Zwróć uwagę na to, że jeden przewód powinien być podłączony do złącza COM, a drugi do wybranej impedancji (4Ω, 8Ω, 16Ω) lub napięcia (70V/100V).

UWAGA: Nie można mieszać kombinacji używania wyjść głośnikowych!

Do dyspozycji mamy 4 różne typy połączeń. Sekcja niskiej impedancji: 4Ω, 8Ω, 16Ω są dedykowane niewielkiej liczbie głośników podłączonych do wzmacniacza. Połączenia 70V/100V są przeznaczone do użycia większej liczby głośników. Aby móc pracować w trybie 70/100V, głośnik musi być wyposażony w specjalny transformator. Maksymalna liczba głośników podłączonych do wzmacniacza jest uzależniona od ich mocy. Moc summaryczna głośników nie może przekraczać maksymalnej mocy RMS: 30, 60 lub 120W. W innym przypadku można spowodować trwałe uszkodzenie wzmacniacza!

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

	PDM25	PDM45
Ref.nr.	952.076	952.078
Output Power RMS	25W	45W
Impedance	100V, 16Ohm, 8 Ohm, 4 Ohm
Frequency Response	50Hz – 18kHz
Signal-to-Noise Ratio	>75dB
Power Supply	220-240VAC 50Hz
Dimensions (L x W x H)	205 x 285 x 65mm
Weight (kg)	1.50	1.85
