PDM45 - Recepteur Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Marque	Power Dynamics
Modèle	PDM45
Catégorie	Récepteur / Amplificateur mixeur
Type	Amplificateur de sonorisation avec récepteur Bluetooth et tuner FM
Alimentation	220-240 VAC, 50 Hz (fusible 10-16 A)
Puissance de sortie maximale (système 100 V)	120 W RMS (selon configuration)
Impédances de sortie	4 Ω, 8 Ω, 16 Ω (basse impédance) et 70 V / 100 V (ligne)
Entrées audio	Microphone jack 6,3 mm, AUX RCA stéréo, USB, Bluetooth
Sorties audio	Borniers haut-parleurs (COM, 4-16 Ω, 100 V), sortie AUX RCA
Tuner FM	Oui, avec antenne FM incluse
Bluetooth	Oui, portée environ 10 m sans obstacle
Lecture USB	Oui, fichiers multimédias (MP3, etc.)
Écran	Affichage LED pour mode, temps, etc.
Contrôles	Volume, graves, aigus, niveau MP3, niveau AUX, niveau MIC
Fonctions de lecture	Play/Pause, piste précédente/suivante, répétition (une ou toutes)
Télécommande	Oui (capteur infrarouge en façade)
Température de fonctionnement	5°C à 35°C (intérieur uniquement)
Protection	Fusible remplaçable (voir notice)
Accessoires inclus	Cordon secteur, antenne FM, télécommande, manuel d'utilisation
Usage prévu	Sonorisation intérieure (magasins, écoles, salles de réunion)
Nettoyage	Chiffon sec, pas de produits chimiques

FOIRE AUX QUESTIONS - PDM45 Power Dynamics

Comment connecter un appareil en Bluetooth ?

Activez le Bluetooth sur votre appareil (téléphone, tablette). Appuyez sur la touche MODE de l'amplificateur pour sélectionner le mode Bluetooth. Recherchez 'PDM 100V' dans la liste des périphériques disponibles sur votre appareil et connectez-vous. Si un mot de passe est demandé, entrez 0000.

Comment remplacer le fusible ?

Débranchez l'appareil du secteur. Ouvrez le porte-fusible sur le panneau arrière à l'aide d'un petit tournevis. Retirez l'ancien fusible et remplacez-le par un fusible de même type et même valeur. Refermez le porte-fusible.

Comment brancher des enceintes sur le système 100 V ?

Reliez la borne 100V de l'amplificateur à la borne positive (+) de la première enceinte, et la borne COM à la borne négative (-). Reliez les enceintes suivantes en parallèle en connectant tous les positifs ensemble et tous les négatifs ensemble. La puissance totale des enceintes ne doit pas dépasser 90 % de la puissance de sortie de l'amplificateur.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Si le problème persiste, remplacez le fusible (voir question précédente). Si l'appareil ne s'allume toujours pas, contactez un technicien spécialisé.

Comment lire des fichiers audio depuis une clé USB ?

Insérez la clé USB dans le port USB en façade. Appuyez sur la touche MODE pour sélectionner le mode USB. Utilisez les touches piste suivante/précédente pour naviguer. La lecture commence automatiquement.

Comment régler les graves et les aigus ?

Utilisez les potentiomètres BASS et TREBLE situés sur la face avant pour ajuster respectivement les basses et hautes fréquences du canal correspondant. Tournez dans le sens horaire pour augmenter, antihoraire pour diminuer.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux pour essuyer l'appareil. N'utilisez jamais de produits chimiques, d'aérosols ou de liquides qui pourraient endommager le revêtement ou pénétrer à l'intérieur.

Quelle est la fonction du mode répétition ?

Appuyez une fois sur la touche REPEAT pour répéter toutes les pistes de la source en cours. Appuyez une seconde fois pour répéter uniquement la piste en cours. Une troisième fois annule la répétition.

Puis-je brancher un micro et un lecteur MP3 en même temps ?

Oui, vous pouvez brancher un micro sur l'entrée MIC (jack 6,3 mm) et un lecteur MP3 sur l'entrée AUX (RCA) ou via USB/Bluetooth. Réglez les niveaux de volume respectifs à l'aide des potentiomètres MIC et MP3 ou AUX.

Que faire en cas de dysfonctionnement ?

Éteignez et débranchez l'appareil. Vérifiez tous les branchements. Consultez la notice pour les codes d'erreur éventuels. Si le problème persiste, ne tentez pas de réparer vous-même ; contactez votre revendeur ou un technicien agréé. Toute ouverture du boîtier annule la garantie.

MODE D'EMPLOI PDM45 Power Dynamics

Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

DÉBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l'appareil.

Procédure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.

Etape 2: Retirez l'ancien fusible.

Etape 3: Placez le nouveau fusible dans le porte-fusible.

Etape 4: Remettez le porte-fusible dans le boîtier.

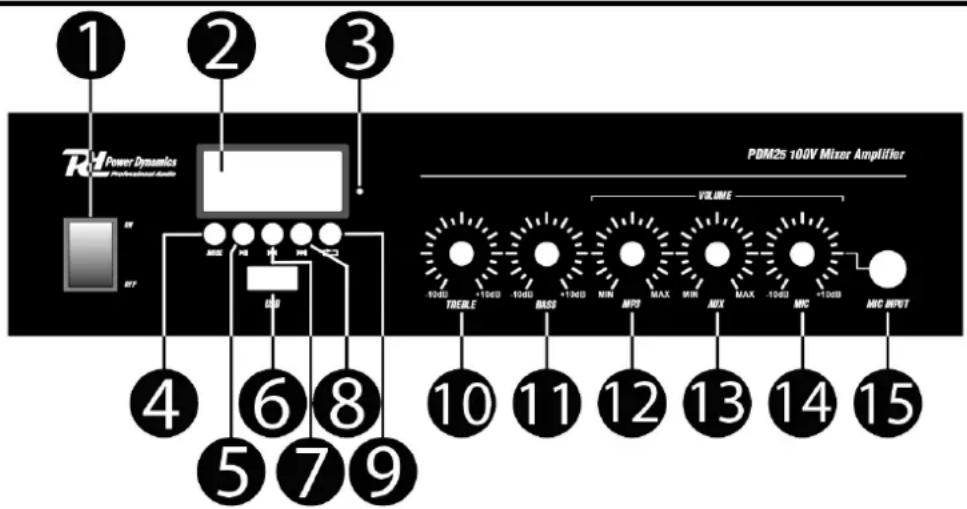

FACE AVANT

1. INTERRUPTEUR POWER: Allumer ou éteindre l'appareil.
2. DISPLAY: L'écran affiche de multiples formes d'informations, par exemple le MODE actuel, le temps écoulé, etc.
3. CAPTEUR TÉLÉCOMMANDE: Ce capteur reçoit les informations de la télécommande.
4. TOUCHE MODE: Appuyez pour commuter les modes entre lecture clé USB, entrée auxiliaire, Bluetooth et FM.
5. PLAY / PAUSE: appuyez sur la touche pour commuter entre PLAY et PAUSE.
6. PORT USB: Vous pouvez lire des fichiers multimédias à partir d'un périphérique USB en connectant le périphérique à cet emplacement.
7. CHANSON PRÉCÉDENTE: Appuyez brièvement sur le bouton précédent pour sauter une chanson à l'envers.
8. CHANSON SUIVANTE: Appuyez brièvement sur le bouton suivant pour sauter une chanson vers l'avant.
9. MODE REPEAT: Appuyez une fois sur le bouton de répétition pour répéter continuellement TOUTES les pistes, appuyez une fois de plus sur le bouton de répétition pour répéter seulement la piste en cours.
10. CONTRÔLE TREBLE: Ajuster les hautes fréquences du canal correspondant.
11. CONTRÔLE BASS: Régler les basses fréquences du canal correspondant.
12. CONTRÔLE DU NIVEAU DE SORTIE MP3: Régler le volume du canal MP3.
13. CONTRÔLE DU NIVEAU DE SORTIE AUX: Régler le volume du canal AUX.
14. CONTRÔLE DU NIVEAU DE SORTIE DU MICRO: Régler le volume du canal MIC.
15. PRISE D'ENTRÉE MICRO: Connectez un microphone à l'entrée jack 6,3 mm.

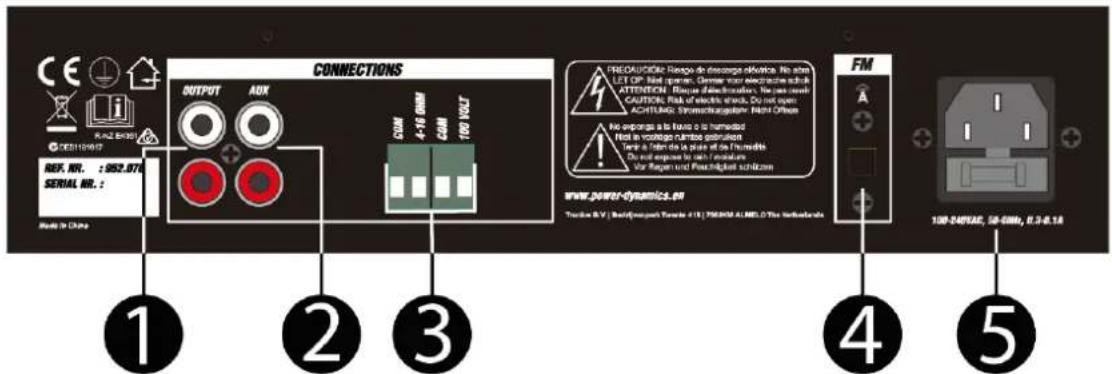

1. CONNECTEURS DE SORTIE AUXILIAIRE (RCA): D'autres amplificateurs peuvent être connectés à partir de ces prises.
2. CONNECTEURS D'ENTRÉE AUXILIAIRE (RCA): Cette entrée RCA stéréo peut être utilisée pour connecter différentes sources audio.
3. TERMINAL HAUT-PARLEUR: Les connexions des haut-parleurs sont fournies sous forme de terminaux sur le panneau arrière. Le câblage est décrit pour plusieurs types d'enceintes "100V LINE SYSTEM".
4. CONNEXION D'ANTENNE FM: Terminal pour antenne FM.
5. AC IN ET FUSIBLE: Prise pour brancher le cordon d'alimentation fourni (en haut). Pour savoir comment changer le fusible (en bas), voir "REMPLACEMENT DU FUSIBLE".

CONNEXION AVEC BT

1. Activez la fonction BT sur votre appareil (téléphone mobile, tablette...) qui doit lire la musique. Reportez-vous aux instructions d'utilisation de l'appareil.
2. Appuyez sur la touche "MODE" et activez la fonction BT.
3. Sélectionnez "PDM 100V" sur votre appareil BT et établissez la connexion.

Si un mot de passe est demandé, vous pouvez saisir "0000".

Attention: la distance BT est de 10 mètres environ sans obstacle.

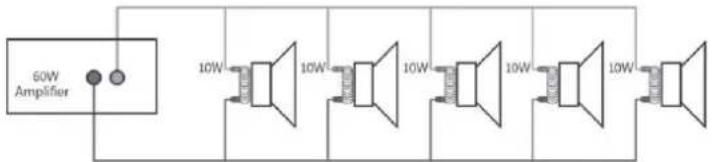

SYSTEME LIGNE 100 V

Pour des systèmes ligne 100 V, reliez l'amplificateur au premier haut-parleur dans le système en utilisant un câble haut-parleur à double isolation ayant la puissance adéquate pour supporter la sortie totale de l'amplificateur.

Reliez la borne de sortie "100V" à la borne (+) du haut-parleur et la sortie "COM" à la borne (-). Reliez d'autres haut-parleurs en parallèle au premier haut-parleur avec tous les borniers positifs ensemble et reliez tous les borniers négatifs ensemble comme indiqué sur le schéma.

Un système ligne 100 V peut se compose de plusieurs haut-parleurs reliés entre eux. Le facteur permettant de définir le nombre de haut-parleurs pouvant être reliés à un seul amplificateur est la puissance. Pour la majorité des applications, il est conseillé de relier autant de haut-parleurs que nécessaire avec une puissance combinée de 90% au plus de la puissance de sortie de l'amplificateur.

Les bornes d'un haut-parleur 100 V sont reliées à un transformateur et dans certains cas, ce transformateur peut être utilisé pour différentes puissances. Ces réglages peuvent être utilisés pour régler la puissance (et le volume de sortie) de chaque haut-parleur dans le système pour obtenir la puissance totale idéale du système pour l'amplificateur.

BORNIERS HP

Ces borniers proposent 3 sorties basse tension 4Ω, 8Ω, 16Ω selon votre combinaison de haut-parleurs. Une sortie 70V/100V est également disponible.

Notez qu'un câble uniquement doit être connecté à la borne COM et un câble à l'impédance ou tension sélectionnée.

ATTENTION : Il n'est pas possible de faire des combinaisons multiples sur le niveau de sortie.

Quatre types différents de branchement sont prévus.

Section basse impédance : 4Ω, 8Ω, 16Ω : prévue pour une petite quantité de haut-parleurs pouvant être reliés à l'amplificateur Section 70V / 100V : spécifiquement conçue pour une distribution multiple. Si vous utilisez la sortie 70V/100W, les haut-parleurs doivent être équipés d'un transformateur 70V/100V. La quantité maximale de haut-parleurs à intégrer dans le système est fonction de la puissance délivrée par chaque haut-parleur. La puissance totale réglée sur le côté secondaire des transformateurs de la ligne de haut-parleurs ne doit pas dépasser la puissance de sortie RMS maximale : 30W, 60W ou 120W. Un non-respect de ces données pourrait endommager durablement l'amplificateur.
