Typ produktu	Aktywny głośnik koncentryczny 2-drożny
Marka	LD Systems
Model	ICOA 15 A
Kategoria	Głośnik
Wzmocnienie	Klasa D, 300 W RMS, 1200 W szczyt
Pasmo przenoszenia	48 Hz - 20 kHz
Maksymalny poziom SPL (szczyt)	128 dB
Kąt rozpraszania (H x V)	90° x 50°
Woofer	15" (381 mm), magnes ferrytowy, na zamówienie
Tweeter	1" (25,4 mm), obrotowa tuba CD zoptymalizowana BEM
Przetwarzanie DSP	DynX® z 4 presetami, korektorem 3-pasmowym i opóźnieniem (0-10 m)
Wejścia audio	2 x combo XLR/jack (symetryczne), 1 x jack stereo 3,5 mm
Wyjście audio	1 x XLR męski (symetryczny, mix Mono)
Zasilanie	100-240 V~, 50/60 Hz, bezpiecznik T4AL 250 V
Pobór mocy	150 W
Wymiary (S x W x G)	416 x 695 x 415 mm
Waga	24,3 kg
Materiał obudowy	Polipropylen, odporny na uderzenia grill przedni
Akcesoria w zestawie	Przewód zasilający
Konserwacja i czyszczenie	Użyj suchej ściereczki; nie otwieraj urządzenia
Bezpieczeństwo	Wysokie poziomy dźwięku (ryzyko uszkodzenia słuchu); odłącz przed konserwacją
Części zamienne i możliwość naprawy	Wszelkie naprawy powierz wykwalifikowanemu personelowi; brak części naprawialnych przez użytkownika
Informacje ogólne	Gwarancja producenta (patrz strona); certyfikaty CE, FCC

Często zadawane pytania - ICOA 15 A LD Systems

Jak ustawić preset DSP?

Naciśnij enkoder obrotowy, aby wejść do menu głównego, wybierz AUDIO, a następnie PRESET SELECTION. Wybierz pomiędzy FULL-RANGE, MONITOR, FLAT lub SAT w zależności od zastosowania.

Czy mogę użyć mikrofonu z ICOA 15 A?

Tak, wejścia combo XLR/jack akceptują mikrofony dynamiczne. Ustaw wzmocnienie za pomocą odpowiedniego potencjometru GAIN. Uwaga: brak zasilania phantom.

Jak ustawić wbudowany korektor?

W menu AUDIO wybierz HIGH EQ, MID EQ lub LOW EQ. Obróć enkoder, aby dostosować od -10 dB do +10 dB, następnie naciśnij, aby zatwierdzić.

Jak skonfigurować opóźnienie (delay)?

W menu AUDIO wybierz DELAY. Ustaw odległość od 0,1 do 10 metrów co 0,1 m. Wartość wyświetlana jest w metrach i stopach.

Jaka jest moc głośnika?

Wzmacniacz dostarcza 300 W RMS i 1200 W szczyt, z maksymalnym SPL 128 dB.

Jak zamontować głośnik na statywie?

Użyj podstawy statywu Dual Tilt 36 mm. Możesz wybrać kąt 0° (publiczność stojąca) lub 5° (publiczność siedząca) poprzez ustawienie podstawy.

Jak obrócić tubę wysokotonową?

Odłącz głośnik, zdejmij przedni grill, odkręć 4 śruby tuby, obróć ją o 90° bez uszkodzenia kabla, a następnie przykręć. Uwaga: czynność zastrzeżona dla wykwalifikowanego personelu.

Co zrobić, gdy przepali się bezpiecznik?

Wymień go tylko na bezpiecznik tego samego typu: T4AL 250 V. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym centrum serwisowym.

Jak wyczyścić głośnik?

Użyj suchej ściereczki do czyszczenia zewnętrznej części. Nigdy nie używaj płynów i nie blokuj otworów wentylacyjnych.

Jaka jest gwarancja na ten produkt?

Gwarancja producenta jest dostępna na stronie LD Systems. W przypadku napraw skontaktuj się z Adam Hall GmbH pod adresem podanym w instrukcji.

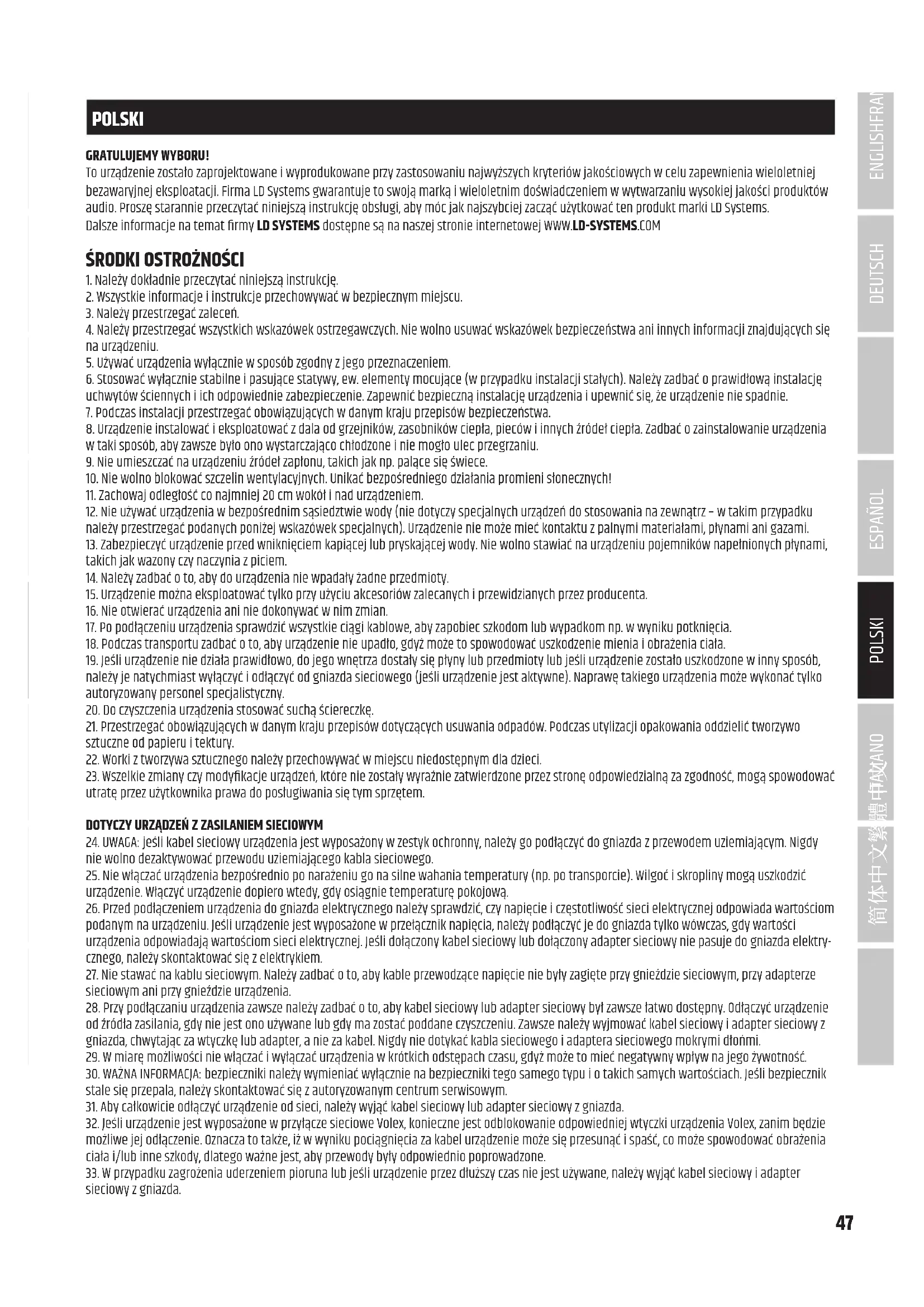

INSTRUKCJA OBSŁUGI ICOA 15 A LD Systems

To urzadzenie zostalo zaprojektowane i wyprodukowane przy zastosowaniu najwyszych kryteriow jakosciyych w celu zapewnienia wieloletnej bezawarynej eksploataci. Firma LD Systems gwarantuje to swoja marka i wieloletnim doswiadczeniem w wytrarzaniu wysokiej jakosci produktow audio. Prosze starannie przyczytac niniejsza instrukcje oblugi, aby moc jak najszybciej zaczac uzytkowac ten produkt marki LD Systems.

Dalsze informacja na temat firmy LD SYSTEMS dostepne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM

SRODKI OSTROZNOSCJI

1. Nalezy dokladnie przyciepta'niniejsza instrukcje.
2. Wszystkie informacja i instrukcje przechowyawat w bezpiecznych mistręsću.
3. Nalezy przystrzegac zalecen.
4. Nalezy przyestrzejac wszystkich wskazowek ostrzemawczy. Nie wolno usuwac wskazowek bezpieczeni stwa ani innych informaci znejdujacyt sie na urzadzeniu.
5. Uzywac urzadzenia wyfraczie w spośob zgodny z seinen przyznaczenia.
6. Stosowac wyacznie stabilne i pasujace statywy, ew. elementy mocujace (w przypadku instalacji staych). Nalezy zadbać o prawidłow an instalacje uchwytow sciennych i ich odpowiednie zabepeziczenia. Zapewnic bezpieczna instalacja urzadzenia i upewnic sie, ze urzadzenia nie spadnie.
7. Podczas instalacji przystrzegać obwiatzujacych w danym kraju przypeisów bezpieczenstwa.
8. Urzadzenia instalowac i eksploatowac z dala od grzejników, zaobników ciepta, pieców i innych zródel ciepta. Zadbać o zainstalowanie urzadzenia w taki sposob, aby zawsze bylo ono wystarczajco chiodzone i nie moglo ulec przyegrzaniu.
9. Nie umieszczac na urzadzeniu zródel zaplonu, takich jak np. palace sie swiece.
10. Nie wolno blokowa sczelin wentylacyjnych. Unikac bezposrednia go dziatania promieni stonecznych!
11. Zachowaj odlegosc co najmiej 20 cm wokot i nad urzadzeniem.
12. Nie uzywać urzadzenia w bezposgcdnim sąsiedztwie wody (nie dotyczy SPECIALNCH urzadzen do stosowania na zewnatrz - w takim przypadku naleź przyestręgać podanych ponije wskazowej SPECIALNCH). Urzadzenia nie sącie kontaktu z palnymi materiały, plnyami ani gazami.
13. Zabezpieczyc urzadzenie przywnieciem kapiacej lub pryskajacej wody. Nie wolno stawiac na urzadzeniu pojemnikow napelnionych plynami, takich jak wazony czy naczynia z pictiem.
14. Nalezy zadbać o to, aby do urzadzenia nie wpadäły zadne przytedmioty.
15. Urzadzenie maya eksploatawac tylko przy uzyciu akcesoriow zalecanych i przewidzianych przye producenta.
16. Nie owierac urzadzenia ani nie dokonywać w nimzmian.
17. Po podląceniu urzadzenia sprawdzić wszystkie ciagi kablowe, aby zapobiec szkodom lub wypadkom np. w winiku potknięcia.
18. Podczas transporte zadbać o to, aby urzadzenia nie upadlo, gdyź要去 spowodstaw uzskodzenia mienia i obrăzenia ciala.
19. jejli urzadzenie nie dla prawidlowo, dojejgo wnetrza dostaly sie pflyn lub prezmioty lub jejli urzadzenie zostato uzskodzone w inny sposob, nalezy je natychmiastwy placzyc od gniazda sieciowego (jgli urzadzenie jest aktywne). Naprawe takiego urzadzenia moze wykonac tylko autoryzowany personel specialystczny.
20. Do czyszczenia urzadzenia stosowacSucha sciereczke.
21. Przesteręgać obłowiazujacych w danym kraju przypeśów dotycznych usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektry.
22. Worki z tworzywa sztuczego nalewy przechowywat w mistręcun niedostepnym dla;dzieci.
23. Wszelkie zmianyczy modyfikacja urzadzen, ktoreNie zostaly wyrażnie zatwierdzone przy strone odpowiedzialna za zgodnosc, moga spowodowa utrate przy uzytkownika prawa do poslugiwania sie tym spreztem.

DOTYCZY URZADZEN Z ZASILANIEM SIECIOWYM

1. UWAGA:性和 kabel sieciowy urzadzenia jest wyposazony w zestyk ochronny, nalezy go podlaczyc do gniazda z przywodem uziemiajacym. Nigdy nie wolno dezkatywowań przywodu uziemiajacego kabla sieciowego.
2. Nie włacć urzadzenia bezposrechnio po narażeni go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny moga uzkidź urzadzenia. wączy urzadzenia dopiero wtedy, gdy osiagnie temperature pokojowa.
3. Przed podlaczemen urzadzenia do gniażda elektrycznej sązy sprawdzie,czy napiecie i czestotłowość sieci elektrycznej odpowiada wartosciom podanym na urzadzeniu. jejli urzadzenia jest wyposazone w przyȩćznik napiecia, sązy podlączy je do gniażda tylko wówczas, gdy wartość urzadzenia odpowiadaj wartosciem sieci elektrycznej. jejli doźćzony kabel sieciowy lub doźćzony adapter sierciowy nie pasuje do gniażda elektrycznego, sązym skontaktokość są z elektrykiem.
4. Nie stawac na kablu sieciowym. Nalezy zadba c 0 to, aby kable przewodzace napiecie nie byly zagiete przy gniezdzie sieciowym, przy adapterze sieciowym ani przy gniezdzie urzadzenia.
5. Przy podlaczniu urzadzenia zawsze nalewy zadbać o to, aby kabel sieciowy lub adapter sieciowy byt zawsze latwo dostepny. Odlacncy urzadzenia od zrodla zasilania, gdy nie jest ono uzywane lub gdy ma zostac poddane czyszczeniu. Zawsze nalewy wyjmownik kabel sieciowy i adapter sieciowy zgniazda, chwytajac za wtyczyk lub adapter, aNie za kabel. Nigdy nie dotykać kabla sieciowych i adaptera siediowych mokrymi dlońmi.
6. W miare mozliwosci nie wlacz i wylacz urzadzenia w krktich odstepach czsu, gdy z moe to miec negatwny wpyw na joyszywotnosc.
7. WAZNA INFORMACJA: bezpieczniki nalezy wymieniac wyfacznie na bezpieczniki tego samego typu i takich samych wartosciach. jejli bezpiecznik stale sie przyepala, nalezy skontaktowac sie z autoryzowanym centrum serwisowym.
8. Aby calkowiec ie odlaczy urzadzionie od sieci, nalezy wyjac kabel sieciowy lub adapter sieciowy z gniażda.
9. Jesli urzadzenie jest wyposazone w przyfaczne sieciowe Volex, konieczne jest odblokationie odpwiednej wtyczki urzadzenia Volex, zanim bedzie mozliwe jej odlaczenia. Oznacza to takze, iz wyniku pociagnieza za kabel urzadzenie moze sie przesunac i spasc, co moze spowodowac obraZenia ciala i/lub innne szkody, dlascimento wazne jest, aby przywody byly odpwiednio poprowadzone.

10. W przypadku zagrozenia uderzeniem pioruna lub jest urzadzenia przy dduzysz czas nie jest uzywane, nalezy wyjac kabel sieciowy i adapter sieciowy z gniażda.

11. Urzadzenie nie maye byc uzywane prze osoby (w tym przyci) o ogranizonych mozliwoeciach fizycznych, sensorycznych lub umyslowych, a takze neposiadajace dozwiedzienia i wiedzy.

12. Nalezy poinstruować daneci, aby nie bawilty sie urzadzeniem.
13. jej przewod zasilajcy jest uzzkodzony, nie naezy uzywac urzadzenia. Przewod zasilajczy naezy wymienic na odpowiedni lub spezialny podzosp, ktory moza uzyska w autoryzowanym centrum serwisowym.

UWAGA:

Nigdy nie zdejmowacPokrywy,gdzy grozi to porazeniem pradem. We wnetrzu urzadzenia nie ma kadnych czosci,ktore moglyby zostac naprawione badz poddane czynnosciom konserwacynym przyuktownika. czynnosci konserwacyjne i naprawy要去rzeprowadzać wyłacznie wykwalifikowy個人 serwisowy.

Trojk rownoboczny z symbolem blyskawicy sygnalizuje nieizolowane, niebezpiecze napiecie we wnetrzu urzadzenia, ktore moze spowodowac porazenie pradem.

Trojk równoboczny z wykrzykniem ioznaca zaźne wskazowej dotycznej obstugi i konserwacje.

Ostrzeżenie! To urzadzenia przyznaczone jest do uzytku do maksymalnej wysokość 2000 m n.p.m.

Ostrzeżenie! To urzadzenia nie jest przywidziane do uzytku w tropikalnych strefach klimatycznych.

UWAGA! WYSOKI POZIOM GLOSNOSCRIPTDUKTKOW AUDIO!

To urzadzenie przwidziane jest do zastosowan profesjonalnych. Komercyjne stosowanie tego urzadzenia podlega obwiazujacym w danym kraju przypeisom i wytcznym dotycznym zapobiegania wypadkom. Firma Adam Hall jest jak producent zobowiazana do wyrażné go informwomania o potencjalnym zagrozeniu dla zdrowia. Utrata sluchu w winiku wysockiego poziomu gośnosci i dlugotrwało go narazenia: podczas stosomania tego produktu要去 powstwyski poziom ciasnienia akustyczné (SPL), kóry要去 doprowadźć do niedwracalné uszkodzenia sluchu u artystów, pracowników widźow. Nalezy unika dlugotrwało go narazenia na wysocki poziom gośnosci powzęje 90 dB.

CHARACTERYSTYKA

LDICOA12A(BT)

• Bardzo wszechstronne urzadzenie do stosowania jako glosnik szerokopasmowy, glosnik satelitarny i monitor sceniczny
  Dwudrogowy 12-calowy glosnik basowy
• Bluetooth® Audio-Streaming w modelu BT
• Maks. 126 dB SPL i moc RMS 300 W
• Zastosowania pionowe i poziome danecki wspósiowej konstrukcji z obrotowa tuba CD, zoptymalizowana w oparciu o metode BEM
• Woofer z tuba
• Procesor DSP Dynx z 4 ustawieniami wstepnymi, z 3-pasmowym equalizerem i funkcjia Delay
• 2 kanaly wejsc liniowych/mikrofonowych z indywidualnymi regulatorami wzmocnienia, wejscie jack 3,5 mm plus wyjscie Mono Mix
  Mocowanie do statywu 36 mm Dual-Tilt z katami nachylenia 0^ i 5^ , kat monitora 55^ ze stabilnym zamocOWANIEM
• Odpornna na uderzenia przydnea katka zapewniaja ochrone gośnika
• 4 aluminiowe uchwyty z ergonomicznagumowana powierzchnia
  Szeroki wybor opcjonalnych akcesoriow instalacyjnych i transportowych

LDICOA15A(BT)

• Bardzo wschstronne urzadzenie do stosowania jako glosnik szerokopasmowy, glosnik satelitarny i monitor sceniczny
  Dwudrogowy 15-calowy glosnik basowy
• Bluetooth® Audio-Streaming w modelu BT
  Maks. 128 dB SPL imoc RMS 300 W
• Zastosowania pionowe i poziome freiigi wspofoisiowej konstrukcji z obrotowa tuba CD, zoptymalizowan w oparciu o metode BEM
• Woofer z tuba
• Procesor DSP Dynx z 4 ustawieniami wstepnymi, z 3-pasmowym equalizerem i funkcjia Delay
• 2 kanaty wejst liniowych/mikrofonowych z indywidualnymi regulatorami wzmocnienia, wejscie jack 3,5 mm plus wyjscie Mono Mix
  Mocowanie do statywu 36 mm Dual-Tilt z katami nachylenia 0^ i 5^ , kat monitora 55^ ze stabilnym zamocOWANIEM
• Odporna na uderzenia przyednia krata za zapewniajać opptymalna ochrone gośnika
• 4 aluminiowe uchyty z ergonomicznagumowana powierzchnia
  Szeroki wybor opcjonalnych akcesoriow instalacyjnych i transportowych

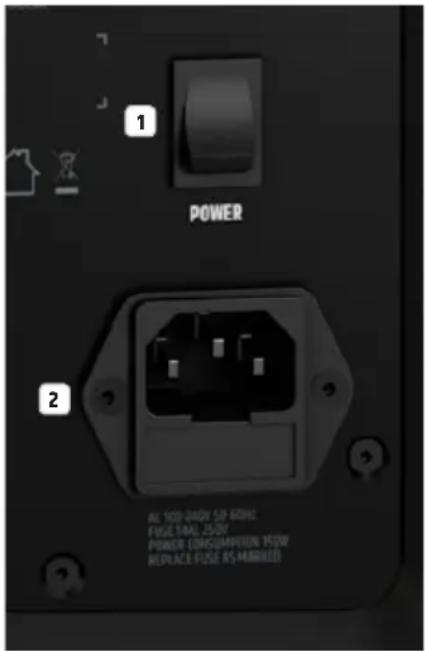

PRZYŁACZA, ELEMENTY OBSŁUGI WSKAZNIKI

1 POWER

włącznik i wącznik. wączaj gośnik jako ostatnie urzadzenia w systemie, a wącznaj jako pierwsze.

2 GNIAZDO SIECIOWE I PODSTAWA BEZPIECZNIKOWA

Gniazdo sieciowe IEC z wbudowan podstawa bezpiecznikowa. Przewod zasilania znajduje sie w zestawie.

WAZNA WSKAZOWKA: Bezpiecznik wymiienaj wylacznie na bezpiecznik tego samego tyo i tych samych parametrach. Uwaga

Postepuj zgodnie z etykieta na obudowie. Jezeli bezpiecznik zadziela powtornie, nalezy zwroci sie do autoryzowanego centrum serwisowego.

3 WYSIWIELACZ LCD

Wielofunkcyjny graficzny wyswietlacz LCD do wyswietlanda calkowitej gośnosci, zaprogramowanych poziomów DSP i poziomów wejsciowych dla kanałów 1 i 2 na wyswietlaczu gożwnym. W menu edycji znajduja sie elementy menu, elementy podmenu i odpowiednie opcje edczyi.

4 VOLUME/PUSH FOR MENU

Przy wyświetlacz u glownym calkowita glosność można regulowa bezpośrednio przy obrćeniePokretta. NaciszijPokretto enkodera, aby uzyskać dostep do menu edcji. W menu edcji można nawigowa za pomocamytokretta enkodera oraz dostosowywaustawienia systemu i zmieianie wartosci w.gojo odpowiednich pozymcjach.

INPUT1-2

Symetrycne wejscia audio kanalow 1 i 2 z gniazdami xLR/jack. Wejscia sa odpowiednie dla sygnatow poziomu liniowego, jak rowniez do bezposredniego podlącenia mikrofonu. Wejscia nie są wyposazone wzasilanie fantomowe.

GAIN

Regulator wzmocnienia wejsciowe ganaow 1 i 2. Aby uzyskac optymalny stosunek sygntu do szumu, ustaw sygnak tak wysoko, jak to mozliwe. Aby uniknac znieksztalcenia sygntu lub uszkodzenia systemu, nalezy sie rorniez upewnic, ze wskaznik Peak na wyswietlaczu nie swieci sie lub zawieca jedynie na krto. W razie potrzeby wyreguluj poziom wyjsciowy urzadzenia odtwarzajacego.

AUX IN

Niesymetryczne wejscie audio z gniażdami jack stereo 3,5 mm. Powiązany sygnal stereo jest sumowy z zewnetrznym sygnalem mono. Ustaw gośnosc kanalu AUX IN za pomocā regulatora wzmocnienia kanalu 2, w razie potrzeby rownie na urzadzeniu gościowym, oraz calkowa gośnosc za pomocā obrotowej połętta regulaci gośnosci.

SYSTEM OUT

Symetrycne wyjscie audio z 3-pinowym meskim gniazem XLR. Zastosowany sygnatwynika zezmieszania kanalow 1 i 2 oraz AUX IN.

OBSLUGA

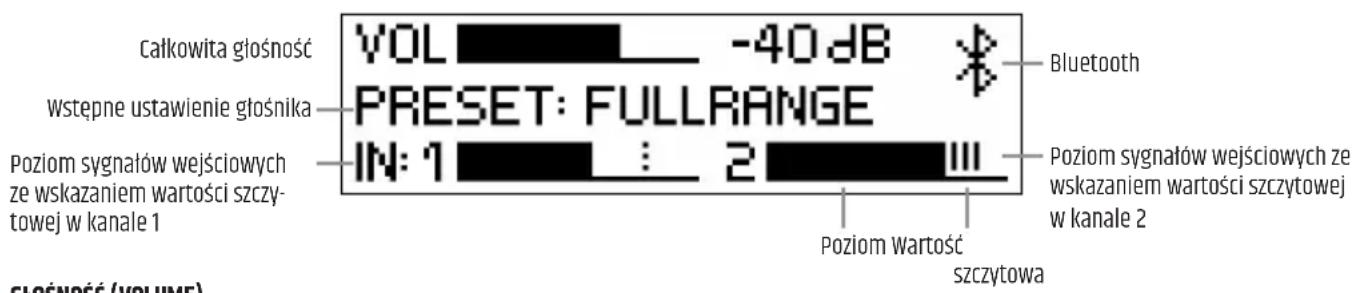

WSKAZOWKI

Gdy tylko glosnik zostanie prawidlowo podlaczony do sieci i wiczony, na wyswietlaczu pojawi sie na krótko logo LD Systems. Wszystkie ustawienia, takie jak Preset, EQ i Delay, sa wczytywane iustawiane przy wiclacieniem glosnika. Lacznosc Bluetooth jest automatyczne wiclaczana po ponownym uruchomieniu, jesti bya wczesnej aktywowana (w modelach z fungkcja Bluetooth). Po tym procesie, ktory trwa okoto jeder sekundy, glosnik jest gotowy do pracy.

Podczas normalnej przy wyświet到账ź węcny jest aktywny, pokazujuustawiona calkowita gośnosć, aktywowane ustawienia gośnika, poziomy wejsciowe kanalów 1 i 2 oraz, w przypadku modeli z fungacja Bluetooth, symbol Bluetooth, gdy lącznosć Bluetooth jest aktywna (patrz ilustracja).

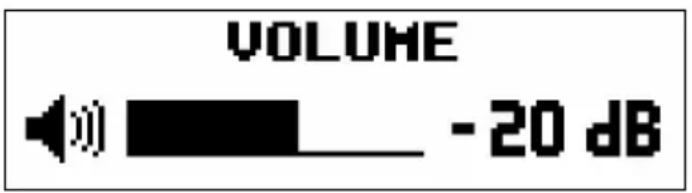

GLOSNOSC (VOLUME)

Przy wyswietlaczu glownym calkowita glosnosc moza regulawac bezposrednio przy obroceniePokretia enkodera VOLUME / PUSH FOR MENU od -60 do +10 dB. Wyswietlacz automatycznie przyelacza sie do odpowiedniao widoku po obrocieniuPokretia enkodera (zobacz ilustracie ponizej). Po okato 8 sekundach beczynnosci wyswietlacz automatycznie powraca do ekranu glownego, a naciniecie enkodera powoduje natychmiastowe przyelaczenia wyswietlacza na ekran glowny.

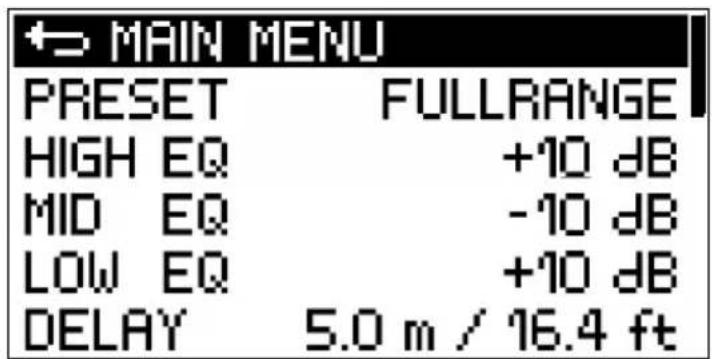

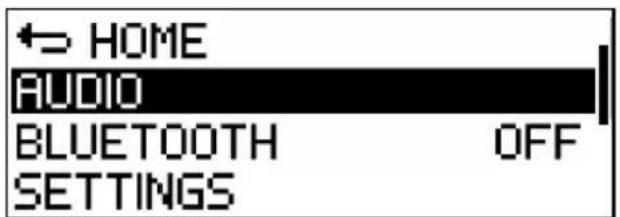

USTAWIENIA AUDIO (AUDIO)

Nacisnj Pokretto enkoder na nadajnka, aby przyjec do menu glownego, a nastepnie obracajPokretto, wybierz pozycje menu AUDIO (n ciemnym tle). Ponownie nacisnj Pokretto, aby przyjec do podmenu i wybierz zadana pozycje, obracajPokretto. Potwierdz ustawienia, naciskajc enkoder. W przypadku zmiany wartosci przy obroceniePokretta enkoder potwierdz tezmiane, naciskajcPokretto. Pozycje podmenu i odpowiednie informacja moins znalecz w ponieszzej tabeli. Z podmenu wybierz 三 MAIN MENU i nacisnjPokretto enkoder, aby powrroci do menu glownego. Wybierz 三 HOME z menu glownego i potwierdz, naciskajcPokretto enkoder, aby powrroci do ekranu glownego. Po okato 8 sekundach bezczynnosci automatycznie pojawi sie glowny ekran.

AUDIO (zmień wartość = obrot polrćtio enkodera, potworódź zmieanje wartość = naciȩj polrćtio enkodera)
→MAIN MENU Powró do menu glówno
PRESET wybró ustawień wstepnych glówna	FULL-RANGE	Gain Frequency
	MONITOR	Gain Frequency
	FLAT	Gain Frequency
	SAT	Gain Frequency
HIGH EQ Ustawienie wysokich czȩstotiwość od -15 dB do10 dB
MID EQ Ustawienie srednich czȩstotiwość od -15 dB do10 dB
LOW EQ Ustawienie niskich czȩstotiwość od -15 dB do10 dB
DELAY	Opólznienie czasowe sygnalu audio w krokach co 0,1 m do 10 m (0 m = OFF, wyzwietlanie w metrach i stopach)

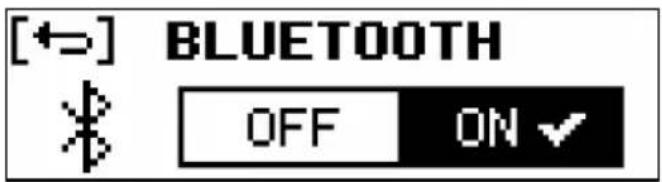

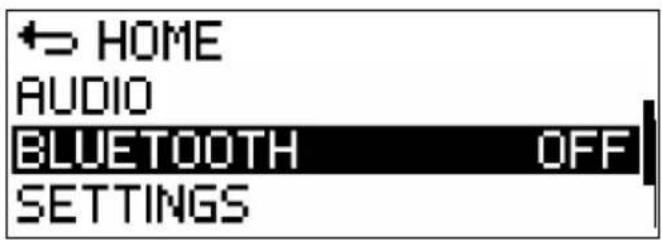

BLUETOOTH (tylko modele LDICOA12ABT i LDICOA15ABT)

Modèle LICOA12ABT i LICOA15ABT sa wyposazone w Funktion je Bluetooth, co oznacza, ze pliki audio z内在go urzadzenia z fungkja Bluetooth (np. smartfona, tableau) moga byc odtwarzane przy glosniki (maksymalna odlegosc miédzy oboma urzadzeniami winosi ok. 10 metrow, sygnaty stereo sa sumowane do sygnalu monofoniczneo). Aby wączyc fungkje Bluetooth, naciśnij poukretto enkodera nadajnika, aby przejć do menu glówno, a nastepnie obracajć poukretto, wybierz poźycje menu BLUETOOTH (na ciemnym tle). Ponownie naciśnij poukretto enkodera, aby przejć do podmenu, i wybierz opcie węczenia (ON) przy obrocenie poukretta enkodera (powrot do menu glównego za pomoca przycisku []). Potwierdź, naciśkaj poukretto enkodera, wybierz podmenu HOME i potworź poloniewe, naciśkaj poukretto enkodera. Migajaca ikona Bluetooth pojawi są teraz na wyswietlaczu glównym, wączy sie fungkja Bluetooth na smartfonie lub tablecie oraz zostanie wyszuky interfejs uzytkownik w poszukiwaniu dostepnych urzadzen. Wybierz „LD ICOA® 12" lub „LD ICOA® 15" i sparuj oraz podźcz urzadzenia Bluetooth z modulo Bluetooth w glównu. Po zakończeniu procesu można Rozpoczamy odztwarzie dźwieku, a symbol Bluetooth na wyswietlaczu pojawi są na state. jejli polaczenia Bluetooth zostanie przerwane (na przyklead z powodu utraty zasięgu), dioda Bluetooth zacznie migac. Glówność jest regulowana na urzadzeniu wejsciowym, a calcowita glówność jest ustawianza za pomocza poukretta enkodera. jejli polaczenia Bluetooth z glównikiem nie jest wymagane podczas wzmacniania dźwieku, nały wȩźć fungkje Bluetooth w podmenu Bluetooth (BLUETOOTH OFF).

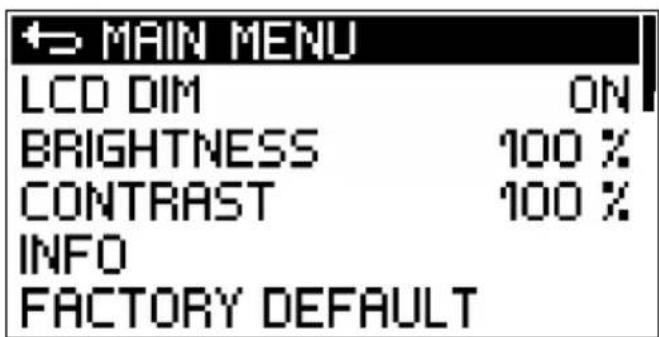

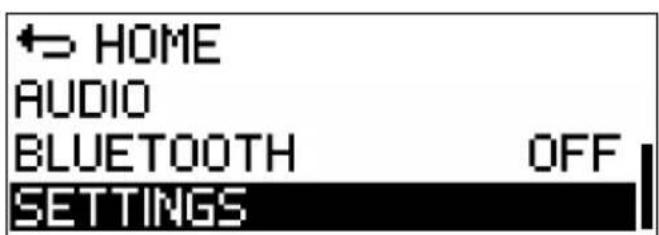

USTAWIENIA SYSTEMU (SETTINGS)

Nacijsnj Pokretto enkodera nadajnika, aby przyzejć do menu glówno, a nastepnie obracajacPokretto, wybierz pozycje menu SETTINGS (na ciemnym tle). Ponownie nacijsnj Pokretto, aby przyzejć do podmenu i wybierz zędana pozycje, obracajacPokretto. Potwierdź ustawienia, nacijskajac enkoder. W przypadku zmiezy wartosci przyżobrceniePokretta enkodera potworód z tezmiane, nacijskajacPokretto. Pozycje podmenu i odpowiednie informacja moza znalezec w ponijszej tabeli. Z podmenu wybierz MAIN MENU i nacijsnjPokretto enkodera, aby powrócić do menu glówno. wybierz HOME z menu glówno i potworód, nacijskajacPokretto enkodera, aby powrócić do ekranu glówno. Po okato 8 sekundach bezczynnosci automatycznie pojawi sie glówny ekran.

SETTINGS (zmień wartość = obr odło polocȩto enkodera; potworȩdź zmieanje wartość = naciȩznij polocȩto enkodera)
○MAIN MENU Powrot do menu glówno
LCD DIM Automatyczne przyciemnioie wyświetlacza	ON Wyswićz wietlacźSciemni są po okaro 8 sekundach bezczynnosci
	OFF Wyslićzenia automatycznego przyciemnioia wyświetlacza
BRIGHTNESS Ustawianie jasnosci wyświetlacza (0-100%)
CONTRAST Ustawianie kontrastiwy swietlacza (0-100%)
INFO wyświetlienie numerus modelu i wersji oprogramOWANIA
FACTORY DEFAULT Przywrócenie ustawien fabrcznych (AUDIO, BLUETOOTH + SETTINGS)		CANCEL Anulowanie przyworocenia ustawiec
		RESET →	SURE? YES	Zresetować do ustawién fabrcznych
			CANCEL	Anulowanie przyworocenia ustawiec

CO OZNACZA SYMBOL LD SYSTEMS DynX®DSP?

DSP to skrot oznaczajcyfrowe przytetwarzanie sygntu (Digital Signal Processing),DynX® zawiera fungcje ogranicznika, korektora, kompresora i zwrotnicy. Cyfrowe przytetwarzanie sygntu zapewnia optymalne odtwarzanie dzwieku z maksymalna wyrażnoscia, chroniac system PA przyd(PCZ)

JAK DZIALA DynX®DSP?

Funkcja limitera chroni glosniki i zapobiega znieksztalceniom spowodowanym przyciezieniem. Oddzielny limiter basów, tonów srednich i wysokich tymi syngl, gdy tylko poziom przykracza wartosć, kóra要去 niec negatywny wplyw. Kaźdy limiter jest zoptymalizowy pod katem jedergo z trzech zakresów czestotliwość (limiter wielepasmowy). W ten spośob system要去 pracawac przy wyzszym ogólnym cijseniu akustycznym, ponieważ ekstremalne szumu synglau są automatyczne thumione tak, aby calkowita glosnosć nie musiela byc zmiejezszone.

Wielopasmowy equalizer obejmuje caly zakres czestotliwość i optymalizuje calkowity;dzwiek systemu.

Zwrotnice glosnikowe Dziela sygnał audio w zależnosci od zakresu czestotliwość na odpowiednie glosniki, tj. subwoofer lub kolumny srednio-i wysokotonowe. Optymalacja amplitudy i czasu dzialania zwrotnicy glosnikowej gwarantuje, ze wzystkie czestotliwość są rownomiernie emitowane i docieraja do sluchacza w tym samym czasie.

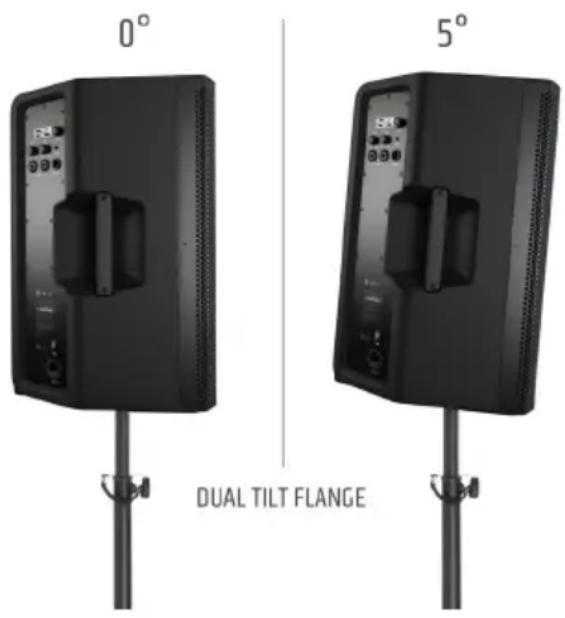

KOJNIERZ STATYWU

Gloznik jest wyposaźny w kolnierz uzmilwajacy umieszczenie go pod katem 0^ (pozycja z tylu) lub pod katem 5^ (pozycja z przyodu). Przyklady zastosowania: kolumny warto ustawic pod katem 0^ , gdy publicznosć słucha wystepu na stojaco. Ješli publicznosć siedzi, polecamy ustawienie pod katem 5^ .

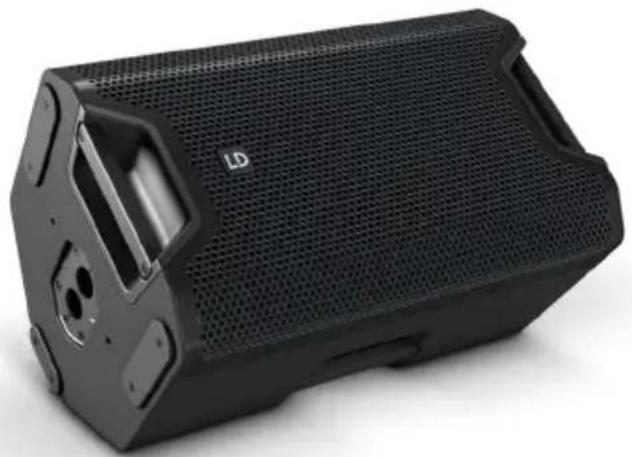

WYKORZYSTANIE W FUNKCJI MONITORA PODLOGOWEGO

Dzieki wstepnym ustawieniom monitora DSP, obrotowej tubie glosnika wysokotonowe go uniwersalnym odudowom glosniki moga byc rowniez wykorystwyane jako pelnprawne monitory podologowe. Antyposlizgowe gumowe szyny zapewniaja stabilnosc, a nachylenie monitora wynosi 55^

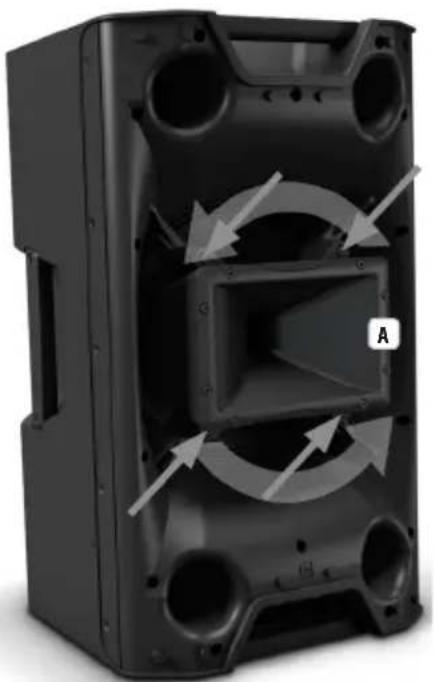

GŁOSNIK WYSOKOTONOWY OBRACANY 0 90°

Glosnik wysokotonowy moze byc obracany 90° w przypadku zastosowan, w ktorych jest zamontowany poziomo lub uzywany jak monitor podtogowy.

WAZNE WSKAZOWKI!

.0strzezenie: Niebepzpieczentwo porazenia pradem! Wewnatrz urzadzenia znajduja sie czeci pod niebepezpiecznym napieciem! Otwieranie urzadzenia oraz obracanie tuby glosnika wysokotonowego wymaga szcegolowej wiedzy spezialistycznej. Czynnosci te moga byc wykonywane wytacnie przyszpecialnie przyszkolony personel! Uzytkownik bez odpowiednick kwalifikacji nie powinienkiego robic samodzielnie, lecz skorzysta z pomocy profesjonalnych firm!

Podczas otwierania glosnika i obracania tuby glosnika wysokotonowego nalezy uwazać, aby nie uszkodzć glosnika i uniknac obrażen ciała. Doklady nie wykonac kazdy krok podany w instrukcji. Producent nie ponosi odpowiedzialnosci za jakiekolwiek uszkodzenia urzadzenia oraz obrażenia cieła spowodowej nieprawidłowowa obstuga!

1. Odlaczyc glosnik od sieci zasilania na wszystkich biegunach (wyciagnac wtyczke) i przed Rozpoceczem przybudowy odczeka okato 3 minuty!
2. Odłaczyc wsystkie kable podlaczone do glosnika.
3. Umiesci glosnik na monitorze, zdac przy kratke z obudowy (po pioc srb 2,5 mm z gniazem szeciokatnym po lewej i prawej stronie obudowy).
4. Odkrecic-4 s Ruby, za pamoca ktorych tuba glosnika wysokotonowego jest przymocowan do odubowy (patriz rysunek A).
5. Teraz lekko podniesz tube, obrcic ja 0 90 i upewnic sie, ze przywod glosnika wysokotonowego nie jest uszkodzony.
6. Wózyć kabel gólnska wysokotonowej do rowka mocujacego obok otworu montażowej i umieść tube z powrotem na wspornikach. Uwaźć, aby nie przytrzasność kabla.
7. Ostrożne przykrećic tube i ponownie przymocowej przyzdnia kratak do budowy.

AKCESORIA OPCJONALNE

LDICOA12UB - Uniwersalny uchwyt do ICOA 12

LDICOA15UB - Uniwersalny uchwyt do ICOA 15

LDICOA12PC - wyscielana osfona ochronna dia ICOA 12

LDICOA15PC-Wyscielana oslona ochronna dla ICOA 15

LDICOA12PC2 - 0sfona ochronna dla ICOA® 12

LDICOA15PC2-0stona ochronna dia ICOA 15

DANE TECHNICZNE

Numer artykuatu: LDICOA12A LDICOA12ABT LDICOA15A LDICOA15ABT
Rodzaj produktu: Koaksjalne gołycki PA
Typ: aktywny
Odbiornik audio Bluetooth: - Bluetooth 4.0 - Bluetooth 4.0
Rozmiar gołycka niskotonowego: 12" 15"
Rozmiar gołycka niskotonowego: 304,8 mm 381 mm
Magnes gołycka niskotonowego: ferrytowy
Marka gołycka niskotonowego: custom made
Tuba gołycka wysokotonowego: Tuba CD zoptymalizowana pod kątem BEM
Rozmiar przytetwornika wysokotonowego: 1"
Rozmiar przytetwornika wysokotonowego:	25,4 mm
Magnes przytetwornika wysokotonowego:	ferrytowy
Marka przytetwornika wysokotonowego:	custom made
Cewka drgajca przytetwornika wysokotonowego:	1"
Cewka drgajca przytetwornika wysokotonowego:	25,4 mm
Wzmacniacz:	klasa D
Ką emisiȩ dzwiateku (poziom x pion):	90° x 50°
Moc (RMS):	300 W
Moc (szczytowa):	1200 W
Charakterystyka częstotliwość:	50 Hz - 20 kHz	48Hz - 20 kHz
C管理中心:	2 kHz
Maks. SPL (szczytowy)	126 dB	128 dB

Wylaczniki ochonne: ogranicznik wielopasmowy, zabeziepoczenie przyegrzaniem, zwarciami i przypieciami
Elementy obslugowe: Wylacznik/wylacznik, pokretlo enkodera, dwukrotne wzmocnienie
Wskażniki: Wyświetlacz LCD
Wejschia mikrofonowe/liniowe: 2
Przylacza wejschia mikrofonowego/liniowego: Gniazda combo jack XLR / 6,3 mm (symetryczne)
Wejschia liniowe: 1
Gniazda wejschia liniowego: 3,5 mm jack stereo
Wyjschia liniowe: 1
Przylacza wyjschia liniowego: XLR
Przetwornik AD/DA Częstotliwość probkownikia: 48 kHz
Przetwornik AD/DA Rozdzielczyść: 24-bitowa
Zasilanie: SMPS
Napiȩcie robocze:	100 V - 240 V AC, 50-60 Hz
Bezpiecznik:	T4AL 250 V
Pobór mocy:	150 W
Temperatura otoczenia (w czasie pracy):	0-40°C
Wilgotność węgędna powietrza:	<80% (bez kondensacje)
Material obudowy:	polipropylen
Konstrukcja obudowy:	bass reflex
Kołnierz statywu:	36 mm, 0° i 5°
Nachylienie monitora odśluchowej:	55°
Wymiary (szer. x wys. x gl.):	375 x 635 x 396 mm
Masa:	19,9 kg
Akcesoria zawarte w zestawyie:	kabel zasilania
Pozostale cechy:	4 uzychyty, 6 x M10 punktym mocowania zawieszenia, gumowe szyny do zestawu odśluchowego, wytrzymała przydna kratak, DSP z funkcjami User-EQ i Delay

DEKLARACJE PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOSCI

Nasze aktualne warunki gwarancji i informace dotyczace ograniczenia odpowiedzialnosci znajda Panstwo na stronie: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DEclarations LD SYSTEMS.pdf W riazie koniecznosci skorzystania z serwisu prosze skontaktowac sie z firma Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0.

PRAWIDLOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

(Obowiauje w Uni Europejskij i innch krajach europejskich stosujcych system sortowania opadow) Niniejszy symbol na produkcie lub zwiazanych z nim dokumentach wskazuje, iz urzadzenie po zakoczenia u kresu uzytkowania nie moze byc utylizowane razem ze standardowymi oppadami

domowymi, aby uniknac szkod w srodowisku lub szkod na osobie powstaych w Wyniku niekontrolanego usuwania odpadow. Niniejszy produkt nalezy utylizowac oddzielnie od innych odpadow i przyekazac do punktu recyklingu w celu ponownego wykorzystania uzytych w nim materiafow w ramach idei zrrownowazonego rozwoju. Klienci prwywatni otrzymuja informacja w zakresie przyjaznych dla srodowiska moziwość usuwania odpadow od spreżawcy, u którego produkt zostaf zakupioniy, lub w odpowiednic placówkach regionalnych. Uzytkownikicy besteht przyedsiebiorcami proszeni są kontakt ze swoimi dostawcymi i ewentualne sprawdzenia uzgodnionych umownie warunkow utylimazji urzadzen. Niniejszy produkt nieMZeby utylizowyrazem z innymi odpadami przemyslowymi.

0świadczenie FCC

Zmiany lub modyfikace, ktoe nie zostaly wyrażnie zatwierdzone przy strone odpowiedzialna za zgodnosć, moga uniewažnic uprawnienia uzytkownika do obstugi uradzenia. To uradzenia spelnia wymagania zawarte w czeci 15 przytieśw FCC. Dziañanie uradzenia musi spelniac dwa warunki:

(1) To urzadzenie nie要去 powodac szkodliwych zaklocen oraz
(2) Urzadzenia musi byc odporme na wszelkie zaktocenia, rownie zaktocenia powodujace nieprawidlowe dziatanie

UWAGA: urzadzenie zostalo sprawdzone i uzname za zgodne z wymaganiami dotyczymi urzadzei cyfrowych klasy B zgodnie z czeci 15

przepisow FCC. Wymagania te opracowane zostaly w celu zapewnienia nalezytej ochrny przydskodliwym wplywem urzadzen stosowanych w warunkach domowych. Niniejsze urzadzenia wytwarza, uzywa i moe emitowac czestotliwoc radiowa. jeji jest zainstalowane i uzywane niednie z instrukcja, moze emitowac szkodlwe zaktocenia sygnalow radiowych. Nie moza jak nak zagwarantowac, ze w przypadku konkretnej instalaci zaktocenia nie wystapia. jeji niniejsze urzadzenia wywoluje zaktocenia w odbiorze radiowm lub telewizynm, ktore moza zidentfikowac poprzej wylaczenia i ponowne wlaczenia urzadzenia, uzytkownik powinien podjac probe usuniecia zaktocen w nastupacy spoob:

-Zmienicustawienie lubpozenie antenyodbiorczej.
-Zwiekszyc odstep pomiedzy urzadzeniem a odiornikiem.
- Podlączyc urzadzenie do innego gniażda elektrycznétokt, aby bylo zasilane z innego obwodu niż odbiornik.
- Skonsultowac sie ze sprezedawca lub technikiem RTV w celu uzyskania pomocy.

Deklaracja zgodnosci CE

Firma Adam Hall GmbH niniejszym oswiadcz, ze produkt ten jest zgodny z nastepujacymi dyrektywami (o ile majora zastosowanie):

dyrektywa w sprawie urzadzen radiowych i koncwych urzadzen telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urzadzen radiowych (2014/53/UE) od czerwca 2017 r.

dyrektywa niskonapięciowa (2014/35/UE)

dyrektywa w sprawie kompatybilnosci elektromagnetycznej (2014/30/UE)

dyrektywa w sprawie ograniczenia stosowania niedtorych niebezpiecznych substancji w sprezie elektrycznym i elektronicznym (2011/65/UE)

Peña wersja deklaraci zgodnosci znajduje sie na stronie internetowej www.adamhall.com.

Ponadto zapytania w tej sprawie moza przyśyć na adres e-mail [e-mail].

Adam Hall GmbH niniejszym oswiadzra, ze ten typ sprzetu radiowego jest zgodny z dyrektywa 2014/53/UE.

Peñy tekst deklaraci zgodnosci UE jest dostepny pod nastepujacym adresem

Dostepy adres internetow: www.adamhall.com/compliance/

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!
