INSTRUKCJA OBSŁUGI RWEV 12002 METABO

(4) Instrukcja oryginalna Oświadczamy z pełną odpowiedzialnością, że mieszarki oznaczone typem i numerem seryjnym *1) spełniają wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Dokumentacja techniczna *4) – patrz strona 3. Mieszarka jest przeznaczona do rozrabiania sypkich materiałów budowlanych, jak zaprawy, tynki, kleje oraz mieszania niezawierających rozpuszczalników farb, lakierów i podobnych substancji. Nie stosować do wiercenia. Odpowiedzialność za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi wyłącznie użytkownik. Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa. Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwrócić szczególną uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi. OSTRZEŻENIE – Przeczytać wszystkie uwagi dotyczące bezpieczeństwa, instrukcje, materiały graficzne i dane techniczne, którymi opatrzono elektronarzędzie. Nieprzestrzeganie poniższych uwag może się stać przyczyną porażenia prądem elektrycznym, pożaru i/albo poważnych obrażeń ciała. Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości. Przekazując elektronarzędzie innym osobom, należy przekazać również niniejszą dokumentację. a) Trzymać elektronarzędzie obiema rękami za przewidziane do tego celu rękojeści. Utrata kontroli nad urządzeniem może prowadzić do obrażeń. b) Aby uniknąć niebezpiecznej atmosfery przy mieszaniu substancji palnych, zapewnić odpowiednią wentylację. Tworzące się pary mogą się dostać do dróg oddechowych albo zapalić się od iskier pochodzących z elektronarzędzia. c) Nie mieszać żywności. Elektronarzędzia i ich narzędzia robocze nie są skonstruowane do przetwarzania żywności. d) Przewód zasilający trzymać z dala od obszaru roboczego. Przewód sieciowy może zostać pochwycony przez mieszadło. e) Zapewnić mocną i stabilną pozycję zbiornika mieszalnego. Nieprawidłowo zabezpieczony zbiornik może się poruszać w sposób niekontrolowany. f) Zwracać uwagę, aby na obudowę elektronarzędzia nie tryskała woda. Ciecz, która się przedostanie do elektronarzędzia, może być przyczyną uszkodzenia lub porażenia prądem elektrycznym. g) Przestrzegać instrukcji i uwag dotyczących bezpieczeństwa odnoszących się do mieszanego materiału. Mieszany materiał może być szkodliwy dla zdrowia. h) Jeżeli elektronarzędzie wpadnie do mieszanego materiału, wyciągnąć natychmiast wtyczkę i zlecić sprawdzenie elektronarzędzia przez wykwalifikowanych specjalistów. Sięgnięcie do zbiornika, gdy elektronarzędzie jeszcze zwisa podłączone do gniazdka może prowadzić do porażenia prądem.

i) Podczas mieszania nie sięgać ręką do

zbiornika mieszalnego ani nie wprowadzać do niego jakichkolwiek przedmiotów. Kontakt z mieszadłem może prowadzić do poważnych obrażeń. j) Rozruch i dobieg elektronarzędzia może się odbywać tylko w zbiorniku mieszalnym. Mieszadło może się obrócić albo zgiąć w sposób niekontrolowany. Dalsze uwagi dotyczące bezpieczeństwa: Przestrzegać maksymalnej dopuszczalnej średnicy mieszadła (patrz dane techniczne). Na uchwycie występują wsteczne momenty obrotowe. Urządzenie zawsze trzymać oburącz za przewidziane do tego celu rękojeści, przyjąć bezpieczną postawę i skoncentrować uwagę na wykonywanej pracy. Pojemnik z mieszaną substancją zabezpieczyć przed obracaniem. Przy pracy z tym urządzeniem nosić okulary ochronne, rękawice ochronne i środki ochrony dróg oddechowych. W przypadku długotrwałej pracy stosować ochronniki słuchu. Dłuższe oddziaływanie wysokiego poziomu hałasu może spowodować uszkodzenie słuchu. Nie wolno dotykać obracającego się narzędzia! Nie mieszać rozpuszczalników ani substancji zawierających rozpuszczalniki o temperaturze zapłonu poniżej 21°C. Podczas obróbki mogą powstawać szkodliwe opary lub mieszaniny wybuchowe.

1. Deklaracja zgodności

2. Użytkowanie zgodne z

4. Specjalne uwagi dotyczące

bezpieczeństwaPOLSKI pl

Redukcja zapylenia: OSTRZEŻENIE – Niektóre rodzaje pyłów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład: - ołów z farb zawierających ołów, - pył mineralny z cegieł, cementu i innych wyrobów murarskich, - arsen i chrom zawarty w drewnie poddanym obróbce chemicznej. Ryzyko narażenia zależy od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości. Powyższe informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu. Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów dotyczących ochrony pracy, utylizacji). Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu. Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia. Stosować odpowiedni układ odsysania pyłu. W celu zminimalizowania zagrożenia pyłem: - Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył. - Używać systemów odpylania i/albo oczyszczaczy powietrza. - Zapewnić dobrą wentylację miejsca pracy i utrzymywać je w czystości poprzez odkurzanie. Zamiatanie lub nadmuch powodują wzbijanie pyłu. - Odkurzać lub prać odzież ochronną. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką.

4.1 Specjalne zasady bezpieczeństwa dla

urządzeń zasilanych z sieci: Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyciągnąć wtyczkę z gniazda sieciowego. Unikać przypadkowego uruchomienia – w przypadku wyciągania wtyczki z gniazda sieciowego lub zaniku napięcia zawsze odblokować włącznik.

4.2 Specjalne uwagi dotyczące

bezpieczeństwa dla urządzeń zasilanych akumulatorowo: Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyjąć z maszyny akumulator. Chronić akumulatory przed wilgocią! Nie wkładać akumulatorów do ognia! Nie używać uszkodzonych ani odkształconych akumulatorów! Nie otwierać akumulatorów! Nie dotykać i nie zwierać styków akumulatora! Z uszkodzonych akumulatorów Li-Ion może wyciec lekko kwasowa ciecz palna! W razie wydostania się cieczy z akumulatora i kontaktu ze skórą bezzwłocznie spłukać to miejsce dużą ilością wody. Jeżeli ciecz z akumulatora dostanie się do oczu, przepłukać oczy czystą wodą i bezzwłocznie udać się do lekarza! Z uszkodzonego urządzenia trzeba zawsze wyjąć akumulator. Transport akumulatorów litowo-jonowych: Warunki przesyłania akumulatorów Li-Ion regulują przepisy dotyczące towarów niebezpiecznych (UN 3480 i UN 3481). Przed wysyłką akumulatorów Li- Ion zapoznać się z aktualnie obowiązującymi przepisami. W razie potrzeby zasięgnąć informacji w firmie transportowej. Certyfikowane opakowania są dostępne w Metabo. Akumulatory wolno wysyłać tylko w przypadku, gdy ich obudowa jest nieuszkodzona i z wnętrza nie wydostaje się płyn. Przed wysyłką wyjąć akumulator z maszyny. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą). Patrz strona 2. 1 Wrzeciono 2 Pokrętło wyboru biegu * 3 Przycisk włącznika 4 Blokada przełącznika (oraz przycisk ustalający pracy w trybie ciągłym w modelach RWEV... i RW 18 LTX...) 5 Pokrętło nastawcze prędkości obrotowej * 6 Uchwyty 7 Przycisk wskaźnika pojemności * 8 Wskaźnik pojemności i sygnalizator * 9 Akumulator * 10 Przycisk zwalniania blokady akumulatora *

• w zależności od modelu/wyposażenia

6.1 Wskazówki specjalne dla urządzeń

zasilanych z sieci Przed uruchomieniem urządzenia sprawdzić, czy napięcie zasilania i częstotliwość sieci

5. Elementy urządzenia

podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy. Na zasilaniu elektrycznym zainstalować wyłącznik różnicowoprądowy (RCD) o maks. prądzie wyzwalającym 30 mA.

6.2 Wskazówki specjalne dla urządzeń

zasilanych akumulatorowo Akumulator Przed pierwszym użyciem naładować akumulator (9) . W razie spadku mocy ponownie naładować akumulator. Informacje dotyczące ładowania akumulatorów można znaleźć w instrukcji obsługi ładowarki Metabo. Akumulatory posiadają wskaźnik stanu naładowania i sygnalizator (8) (w zależności od wyposażenia): - Po naciśnięciu przycisku (7) diody LED wskazują stan naładowania. - Jeżeli miga jedna LED, akumulator jest prawie rozładowany i trzeba go ponownie naładować. Wyjmowanie i wkładanie akumulatora Wyjmowanie: nacisnąć przycisk zwalniania blokady akumulatora (10) i wyjąć akumulator (9). Wkładanie: wsunąć akumulator (9) do zatrzaśnięcia w blokadzie.

7.1 Zmiana narzędzia roboczego

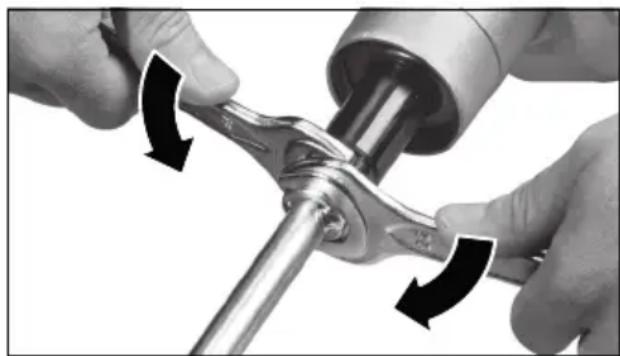

Zakładanie mieszadła: Mieszadło wkręcić we wrzeciono (1). Kluczem płaskim przytrzymać wrzeciono (1) a następnie dokręcić mieszadło drugim kluczem płaskim. Informacja: w razie potrzeby wkręcić dostarczoną w zestawie przedłużkę. Wyjmowanie narzędzia roboczego: Kluczem płaskim przytrzymać wrzeciono (1) a następnie odkręcić mieszadło drugim kluczem płaskim.

7.2 Wybór biegu (w zależności od

wyposażenia) Obracając pokrętłem (2) wybrać żądany bieg. Biegi zmieniać, gdy silnik znajduje się w bezruchu, ewentualnie, gdy maszyna jest w dobiegu (krótkotrwałe włączenie / wyłączenie). I = 1. bieg (mała prędkość obrotowa, duży moment obrotowy) II = 2. bieg (duża prędkość obrotowa)

7.3 ustawianie maksymalnej prędkości

obrotowej (w zależności od wyposażenia) Pokrętłem nastawczym (5) ustawić maksymalną prędkość obrotową, w razie potrzeby dostosować nastawę podczas pracy. Tabela prędkości obrotowych patrz strona 3.

7.4 Włączanie i wyłączanie

Zmiana prędkości obrotowej Urządzenie zawsze trzymać oburącz za przewidziane do tego celu rękojeści, przyjąć bezpieczną postawę i skoncentrować uwagę na wykonywanej pracy. Włączanie, zmiana prędkości obrotowej: nacisnąć i przytrzymując wciśniętą blokadę przełącznika (4) nacisnąć przełącznik włącznika (3). Zwolnić blokadę przełącznika (4). Prędkość obrotową można zmieniać naciskając przycisk przełącznika. Aby wyłączyć, zwolnić przycisk przełącznika (3). Praca w trybie ciągłym (nie dla modelu RWE 1200): RWEV 1200-2, RWEV 1600-2, RW 18 LTX BL 120: Po włączeniu trybu pracy ciągłej maszyna będzie pracować nadal, nawet jeżeli wypadnie z ręki. Włączyć maszynę i przy wciśniętym przełączniku włącznika (3) wcisnąć przycisk ustalający (4) i zwolnić przełącznik włącznika (3). Zwolnić przycisk ustalający (4). W celu wyłączenia ponownie nacisnąć przycisk (3), a następnie zwolnić. Mieszadło czyścić po każdym zakończeniu pracy. Regularnie czyścić urządzenie.

9.1 Urządzenia zasilane z sieci:

Prędkość obrotowa pod obciążeniem BARDZO się zmniejsza: zabezpieczenie przeciążeniowe. Temperatura silnika jest zbyt wysoka! Pozostawić urządzenie na biegu jałowym do momentu, aż ostygnie. Dobrać średnicę mieszadła odpowiednią dla danego zastosowania. W modelu RWEV...: ustawić pierwszy bieg.

Prędkość obrotowa pod obciążeniem NIEZNACZNIE się zmniejsza: zabezpieczenie przeciążeniowe. Przeciążenie maszyny. Kontynuować pracę ze zmniejszonym obciążeniem. Dobrać średnicę mieszadła odpowiednią dla danego zastosowania. W modelu RWEV...: ustawić pierwszy bieg. Urządzenie nie pracuje: Zabezpieczenie przed ponownym uruchomieniem Zadziałało zabezpieczenie przed ponownym uruchomieniem. Po włożeniu wtyczki przewodu zasilającego do gniazda przy włączonej maszynie lub po przywróceniu zasilania po wcześniejszym zaniku napięcia maszyna nie uruchamia się. Wyłączyć i ponownie włączyć maszynę.

9.2 Urządzenia akumulatorowe:

1 sygnał akustyczny, maszyna nie pracuje: Zabezpieczenie przed ponownym uruchomieniem Zadziałało zabezpieczenie przed ponownym uruchomieniem. Po włożeniu akumulatora maszyna nie uruchamia się, mimo, że jest włączona. Wyłączyć i ponownie włączyć maszynę. 2 sygnały akustyczne, maszyna wyłączyła się samoczynnie: zabezpieczenie przeciążeniowe. Przeciążenie maszyny. Kontynuować pracę ze zmniejszonym obciążeniem. W modelu RW 18 LTX BL 140-2: ustawić pierwszy bieg. Dobrać średnicę mieszadła odpowiednią dla danego zastosowania. Jeżeli maszyna jest zbyt gorąca: pozostawić maszynę na biegu jałowym do momentu, aż ostygnie. 3 sygnały akustyczne, maszyna wyłączyła się samoczynnie w trybie pracy ciągłej (tylko w przypadku RW 18 LTX BL 140-2): SafetyStop. Bezpieczna i czysta praca: szybkie wyłączenie w przypadku zablokowania lub utraty kontroli. Maszynę przytrzymać obiema rękami za rękojeści, wyłączyć ja i włączyć ponownie, a następnie ponownie podjąć normalną pracę.

Stosować wyłącznie oryginalne akumulatory i osprzęt Metabo lub CAS (Cordless Alliance System). Stosować wyłącznie osprzęt, który spełnia wymagania i parametry określone w niniejszej instrukcji obsługi. Ładowarki: ASC 145 itd. Akumulatory o różnych pojemnościach. Kupować wyłącznie akumulatory o napięciu odpowiednim do posiadanego elektronarzędzia. 5,5 Ah (LiHD), nr kat.: 625368000 8,0 Ah (LiHD), nr kat.: 625369000 10,0 Ah (LiHD), nr kat.: 625549000 itd. 4,0 Ah (Li-Power), nr kat.: 625027000 itd. Kompletny program osprzętu można znaleźć na stronie www.metabo.com lub w katalogu. Wszelkie naprawy elektronarzędzi wolno wykonywać wyłącznie elektrykom! Uszkodzony przewód zasilający wolno wymienić wyłącznie na specjalny, oryginalny przewód zasilający Metabo, dostępny w serwisie Metabo. W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com. Wykazy części zamiennych można pobrać pod adresem www.metabo.com. Przestrzegać lokalnych przepisów dotyczących ekologicznej utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu. Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com. Dotyczy tylko państw UE: nie wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/UE o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia trzeba segregować i poddawać odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska. Wskazówki specjalne dla urządzeń zasilanych akumulatorowo: Akumulatorów nie wolno wyrzucać wraz z odpadami komunalnymi! Uszkodzone lub zużyte akumulatory zwrócić do dystrybutora produktów Metabo! Nie wrzucać akumulatorów do wody. Przed utylizacją rozładować akumulator w elektronarzędziu. Zabezpieczyć styki przed zwarciem (np. zaizolować taśmą klejącą). Wyjaśnienia do informacji podanych na stronie 3. Prawo do zmian związanych z postępem technicznym zastrzeżone.

= znamionowy pobór mocy

= moc oddawana U = napięcie akumulatora

= prędkość obrotowa na biegu jałowym

= prędkość obrotowa pod obciążeniem G = uchwyt narzędziowy (gwint)

= maksymalna dopuszczalna średnica/ szerokość mieszadła D = średnica szyjki mocowania m = ciężar z najmniejszym akumulatorem / ciężar (bez kabla sieciowego)

12. Ochrona środowiska

13. Dane technicznePOLSKIpl

Wartości pomiarów ustalone w oparciu o normę EN 62841. Dozwolona temperatura otoczenia podczas pracy: od -20°C do 50°C (ograniczona moc przy temperaturach poniżej 0°C). Dozwolona temperatura otoczenia podczas przechowywania: od 0°C do 30°C. Maszyna w klasie ochronności II ~ Prąd przemienny prąd stały Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych elektronarzędzi. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Podczas dokonywania oceny uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. działania organizacyjne. Łączna wartość wibracji (suma wektorowa dla trzech kierunków) określona zgodnie z normą EN 62841:

h, D =wartość emisji drgań

h,D =niepewność wyznaczenia (drgania) Typowe poziomy hałasu w ocenie akustycznej

= poziom ciśnienia akustycznego

= poziom mocy akustycznej

= niepewność pomiarowa Nosić ochronniki słuchu!ΕΛΛΗΝΙΚΆ el
