IN 900 BSC - Okap kuchenny AMICA - Bezpłatna instrukcja obsługi

Marka	Amica
Model	IN 900 BSC
Kategoria	Okap kuchenny
Typ instalacji	Ścienna (na ścianie pionowej)
Szerokość	90 cm
Zasilanie elektryczne	220-240 V ~ 50 Hz
Tryby pracy	Wyciąg (odprowadzanie na zewnątrz) i recyrkulacja (filtr węglowy)
Prędkości wentylatora	3 regulowane prędkości (prędkości 1 i 2 do normalnego użytku, prędkość 3 do silnych oparów)
Oświetlenie	Niezależne, włączanie/wyłączanie oddzielnym przyciskiem
Filtr tłuszczowy	Metalowy (aluminium), zmywalny w zmywarce lub ręcznie
Częstotliwość czyszczenia filtra tłuszczowego	Co najmniej raz w miesiącu
Filtr węglowy (opcjonalny)	Do trybu recyrkulacji, niezmywalny, wymiana co 2 miesiące
Średnica przewodu odprowadzającego	120 mm lub 150 mm
Minimalna wysokość montażu nad płytą	Patrz specyfikacja płyty kuchennej (zazwyczaj 65-75 cm dla elektrycznej, 75-85 cm dla gazowej)
Materiał	Stal nierdzewna (prawdopodobnie)
Waga	Około 15-25 kg (szacunkowo)
Gwarancja	Zgodnie z dołączoną kartą gwarancyjną
Przeznaczenie	Tylko do użytku domowego
Normy	Zgodny z dyrektywami europejskimi (niskie napięcie, EMC, RoHS itp.)

Często zadawane pytania - IN 900 BSC AMICA

Jaka jest zalecana wysokość montażu okapu Amica IN 900 BSC?

Wysokość montażu nad płytą elektryczną podana jest w karcie technicznej. W przypadku płyty gazowej należy postępować zgodnie z zaleceniami producenta kuchenki. Ogólnie rzecz biorąc, należy przewidzieć 65 do 75 cm dla płyty elektrycznej i 75 do 85 cm dla płyty gazowej.

Jak zainstalować okap w trybie wyciągu?

W trybie wyciągu powietrze usuwane jest na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 120 lub 150 mm. Usuń filtr węglowy, jeśli jest. Podłącz przewód do otworu wentylacyjnego. Wezwij wykwalifikowanego instalatora.

Jak przejść w tryb recyrkulacji powietrza?

W trybie recyrkulacji filtrowane powietrze jest zawracane do pomieszczenia. Należy zainstalować filtr z węglem aktywnym. W niektórych modelach wewnętrzna dźwignia umożliwia przełączanie między trybami. W okapach teleskopowych rura wydechowa musi być skierowana do pomieszczenia.

Jak często należy czyścić filtr tłuszczowy?

Metalowy filtr tłuszczowy należy czyścić co najmniej raz w miesiącu, w zmywarce lub ręcznie łagodnym detergentem. Filtr nasycony tłuszczem może stać się łatwopalny.

Kiedy należy wymienić filtr węglowy?

Filtra z węglem aktywnym nie należy myć i należy go wymieniać co 2 miesiące, lub częściej w przypadku intensywnego użytkowania. Pochłania zapachy aż do nasycenia.

Czy mogę używać okapu bez filtra tłuszczowego?

Nie, używanie okapu bez zamontowanego filtra tłuszczowego jest surowo zabronione. Stwarza to ryzyko pożaru i uszkodzenia urządzenia.

Co zrobić, jeśli okap przestanie działać lub przewód zasilający jest uszkodzony?

Jeśli przewód jest uszkodzony, musi być wymieniony przez producenta, jego serwis lub wykwalifikowaną osobę. Nie próbuj go naprawiać samodzielnie.

Jak czyścić zewnętrzną powierzchnię okapu?

Użyj wilgotnej szmatki i neutralnego detergentu. Nie używaj rozpuszczalników, alkoholu, środków ściernych ani szorstkich gąbek, szczególnie na powierzchniach ze stali nierdzewnej.

Czy dzieci mogą korzystać z okapu?

To urządzenie może być używane przez dzieci powyżej 8 roku życia pod nadzorem. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Co zrobić, jeśli okap nie włącza się po instalacji?

Najpierw sprawdź, czy wtyczka jest dobrze podłączona i czy wyłącznik nie zadziałał. Upewnij się, że przewód zasilający nie jest uszkodzony i że okap jest prawidłowo zainstalowany. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI IN 900 BSC AMICA

kap należy używać dopiero po przeczytaniu tej instrukcji

NÁVOD K OBSLUZE - KUCHYŇSKÉHO ODSAVAČE CZ 18

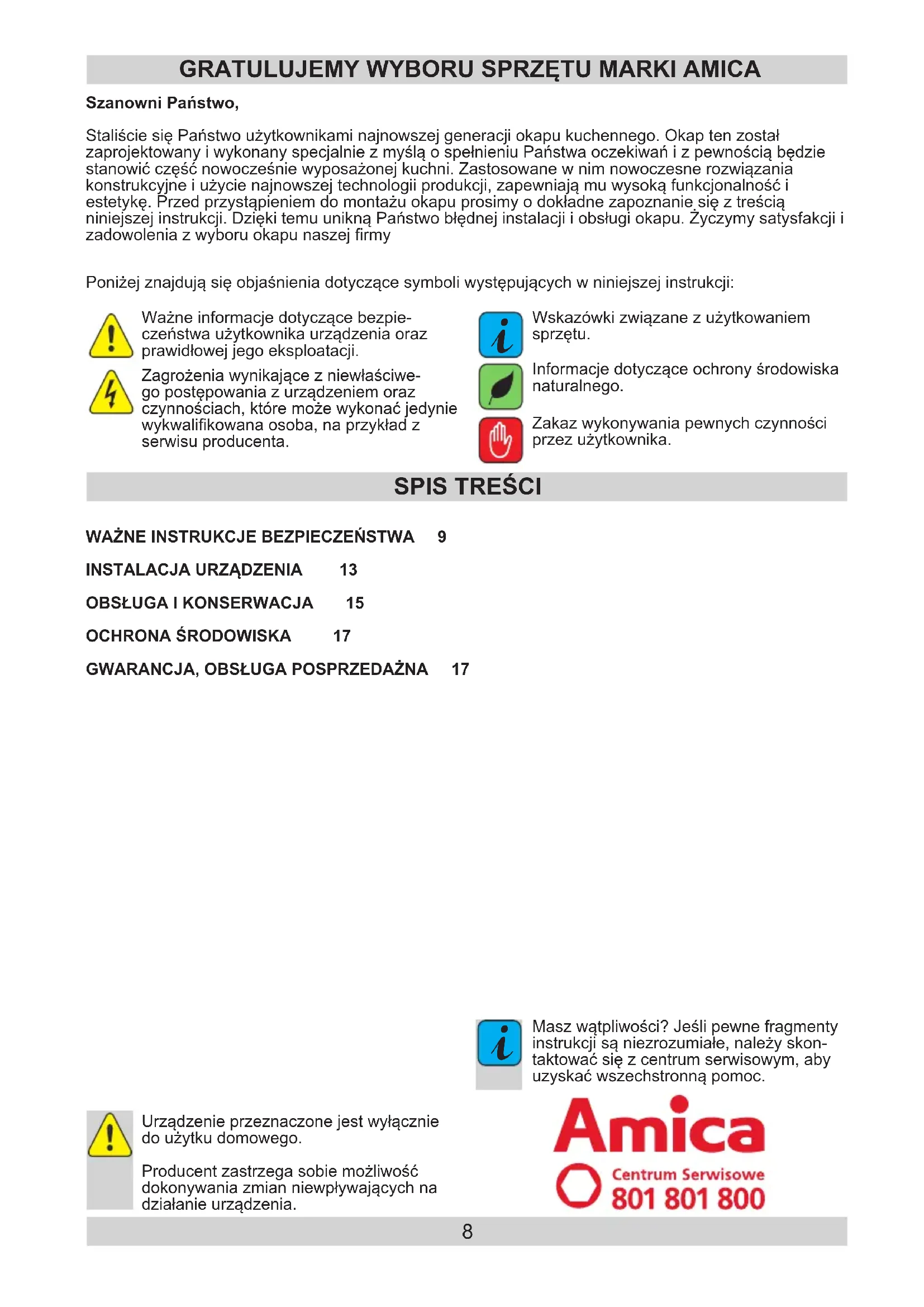

Staliście się Państwo użytkownikami najnowszej generacji okapu kuchennego. Okap ten został zaprojektowany i wykonany specjalnie z myślą o spełnieniu Państwa oczekiwań i z掌控ycią będzie stanowić część nowocześnie wyposażonej kuchni. Zastosowane w nim nowoczesne rozwiązania konstrukcyjne i użycie najnowszej technologii produkcji, zapewniają mu wysoką funkcjonalność i estetykę. Przed przystąpieniem do montażu okapu prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji. Dzięki temu unikną Państwo błędnej instalacji i obsługi okapu. Życzyny satysfakcji i zadowolenia z wyboru okapu naszej firmy

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji.

Zagrożenia wynikające z niewłaściwe- go postępowania z urządzeniem oraz czynnościach, które może wykonać jedynie wykwalifikowana osoba, na przykład z serwisu producenta.

Wskazówki związane z użytkowaniem sprzętu.

Informacje dotyczące ochrony środowiska naturalnego.

Zakaz wykonywania pewnych czynności przez użytkownika.

SPIS TREŚCI

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA 9

INSTALACJA URZĄDZENIA 13

OBSŁUGA I KONSERWACJA 15

OCHRONA ŚRODOWISKA 17

GWARANCJA, OBSŁUGA POSPRZEDAŻNA 17

Masz wątpliwości? Jeśli pewne fragmenty instrukcji są niezrozumiałe, należy skontaktować się z centrum serwisowym, aby uzyskać wszechstronną pomoc.

Amica

Centrum Serwisowe 801 801 800

Urządzenie przeznaczone jest wyłącznie do użytku domowego.

Producent zastrzega sobie możliwość dokonywania zmian niewpływających na działanie urządzenia.

●Producent nie ponosi żadnej odpowiedzialności za ewentualne szkoły lub pożary spowodowane przez urządzenie wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.
- Okał nadkuchenny służy do usuwania oparów kuchennych. Nie należy go używać do innych celów.
- Okap pracujący w trybie wyciągu należy podłączyć do odpowiedniego kanału wentylacyjnego (nie podłącać do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji). Okap wymaga za instalowania przewodu odprowadzającego powietrze na zewnątrz. Długość przewodu (najczęściej rura ∅ 120 lub 150mm) nie powinna być dłuższa niż 4-5 m. Przewód odprowadzający powietrze jest również wymagany przy okapach teleskopowych i meblowych w trybie pochłaniacza.

• Okap pracujący w trybie pochłaniacza wymaga zainstalowania filtra z węglem aktywnym. W tym przypadku nie wymaga się instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się natomiast montaż kierownicy wydmuchu powietrza (tylko okapy ko-minowe).
• Okap posiada nieza- leżne oświetlenie oraz wentylator wyciągowy z możliwością ustawienia jednej z kilku prędkości obrotowych.

- W zależności od wersji urządzenia, okap jest przeznaczony do trwałego zamocowania na pionowej ścianie ponad kuchenką gazową lub elektryczną (okapy kominowe i uniwersalne); na suficie ponad kuchenką gazową lub elektryczną (okapy wyspowe); na pionowej ścianie w zabudowie meblowej ponad kuchenką gazową lub elektryczną (okapy teleskopowe i do zabudowy). Przed montażem należy się upewnić czy konstrukcja ściany / sufitu jest odpowiednia do utrzymania okapu. Niektóre modele okapów są bardzo ciężkie.

- 'Wysokość montażu urządzenia nad płytą elektryczną podana jest w karcie produktu (specyfikacji technicznej urządzenia). Jeżeli w instrukcjach instalowania urządzeń gazowych podano większą odległość, należy to uwzględnić (Rys. 1a/b/c).

- Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia, podczas zdejmowania naczyń znad palnika, należy ustawić minimalny płomień. Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to niepożądane straty energii i niebezpieczną koncentrację ciepła.

- Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.

- Przed 'każda operacją czyszczenia, wymianą filtra lub przed podjęciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka.

- Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, raz na 1 miesiąc, gdyż nasycony tłuszczem jest łatwopalny.

- Jeżeli w pomiesz-czeniu, oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy), należy zadbać o wystarczającą wentylację (dopływ powietrza). Bezpieczna eksploata-cja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spa-lających, zależnych od powietrza w pomiesz-czeniu, w miejscu usta-wienia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt nie obowią-zuje, gdy okap nadku-chenny jest użytkowany jako pochłaniacz zapa-chów).

- Okać nie powinien służyć jako płaszczyzna podparcia dla osób znajdujących się w kuchni

- Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZY-NAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprze-strzeganie zasad dotyczących czyszczenia okapu oraz wymiany filtrów powoduje powsta-nie zagrożenia poża-rem.

- Jeżeli przewód zasi- lający ulegnie uszkodzeniu, to powinien być wymieniony w specjalistycznym zakładzie na- prawczym.

- Należy zapewnić możliwość odłączenia urządzenia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego

- Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.

• Należy zwrócić szcze-gólną uwagę, aby z urządze nia nie korzystały po zo sta wio ne bez opieki dzieci.
• Sprawdzić, czy napięcie podane na tabliczce znamionowej odpowia-da miejscowym parametrom zasilania.
• Przed montażem rozwinąć i wyprostować przewód sieciowy.
• Uwaga! Materiały opakowaniowe (woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.

- UWAGA: przed podłączeniem okapu do zasilania sieciowego należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany i NIE został przygnieciony przez okap w trakcie czynności montażowych. Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.

• Zabrania się użytkować okap bez zamontowanych aluminiowych filtrów przerciwtłuszczowych.
• Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (fląmbirowanie),
• W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.
• UWAGA! Niedokręcenie śrub oraz elementów mocujących zgodnie z niniejszymi instrukcjami może spowodować zagrożenia zdrowia i życia.

Wyposażenie

Okap nadkuchenny jest złożony z następujących elementów (Rys. 2)...

Montaż

Montaż urządzenia krok po kroku pokazany jest na rysunkach 3...

Ustawienie wyciągowego trybu pracy okapu

W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć ewentualny filtr węglowy.

Okap jest podłączony do otworu odprowadzające- go powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 lub 120 mm i odpowiednich zacisków do przewodów, które należy nabyć w placówkach z materiałami instalacyjnymi.

Podłączenie należy zlecić wykwalifikowanemu instalatorowi.

Ustawienie trybu pracy okapu jako pochłaniacz zapachów

W tej opcji pracy przefiltrowane powietrze wraca z powrotem do pomieszczenia poprzez obustronne wycięcia otworów usytuowane w kominie górnym. Przy tym ustawieniu należy zamontować filtr węglowy oraz zaleca się zamontować kierownicę wydmuchu powietrza (dostępność w zależności od modelu).

W wybranych modelach okapów uniwersalnych należy przełączyć dźwignię wewnątrz okapu (Rys. 8), aby przełączyć tryb pracy z wyciągowego w tryb pochłaniacza zapachów. Oczyszćzone powietrze powróci do pomieszczenia poprzez otwory znajdujące się w górnej części urządzenia.

Okapy meblowe i teleskopowe pracujące w tybie pochłaniacza wymagają montażu rury odprowadzającej powietrze. Drugi koniec rury należy skierować na pomieszczenie, przez nią będzie odprowadzane przefiltrowane powietrze.

Prędkości wentylatora

Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grilowania.

Sterowanie okapem odbywa się poprzez panel kontrolny (Rys. 4)

- Pole ⏻ - naciśnięcie wyłącza okap

- Pole - służy do załączenia i wyłączenia światła w okapie, niezależnie od pracy silnika. Krótkie naciśnięcie tego przycisku załącza / wyłącza oświetlenie.

Opis sterowania okapem nadkuchennym znajduje się w instrukcji obsługi płyty indukcyjnej, str. 27-28

Konserwacja

Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bezawaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby filtr przeciwtłuszczowy i filtr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami producenta.

Metalowy filtr przeciwtłuszczowy

Czyszczenie

Aluminiowy filtr przeciwłuszczowy powinien być czyszczony co jeden miesiąc podczas normalnej pracy okapu, w zmywarce lub ręcznie przy użyciu delikatnego detergentu lub mydła w płynie.

Wymiana

Demontaż aluminiowego filtra przeciwłuszczowego pokazany jest na rysunku 5.

W niektórych modelach zastosowany jest filtr akrylowy. Należy go wymieniać co najmniej raz na miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Filtr węglowy (stosowany tylko w wersji pochłaniacza)

Działanie - Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Wymiana

Demontaż filtra węglowego pokazany jest na ry- sunku 6.

Oświetlenie

Wymiana oświetlenia jest pokazana na rysunku 7. Należy stosować żarówki / halogeny / moduły diodowe o takich samych parametrach jak fabrycznie zamontowane w urządzeniu. Jeżeli rysunek nie występuje w instrukcji, wymiany modułu oświetlenia może dokonać jedynie autoryzowany serwis.

Czyszczenie

Normalne czyszczenie okapu:

• Nie używać namoczonych szmatek lub gąbek ani strumienia wody.
• Nie stosować rozpuśzczalników ani alkoholu, ponieważ mogą one zmatowić lakierowane powierzchnie.
• Nie stosować substancji żrácych, zwłaszcza do czyszczenia powierzchni wykonanych ze stali nierdzewnej.
• Nie używać twardej, szorstkiej szmatki

Zaleca się stosowanie wilgotnej szmatki oraz 2 obojętnych środków myjących.

Uwaga: Po kilku myciach w zmywarce, kolor filtra aluminiowego może ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz konieczności jego wymiany.

Recykling opakowania

Urządzenie na czas transportu zostało zabezpieczone przed uszkodzeniem.

Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania

w sposób nie zagrażający

środowisku. Wszystkie materiały zastosowane do opakowania są nieszkołdiwe dla środowiska naturalnego, w 100% nadają się do odzysku:

• Opakowanie zewnętrzne z tektury / folii
• Kształt z wolnego od FCKW, polistyrenu spienionego (PS)
  ● Folie i worki z polietylenu (PE)

WYCOFANIE Z EKSPLOATACJI

Jeżeli nie będziemy więcej użytkować wyrobu, to przed zło mo wa niem ze zużytego sprzętu należy odciąć przewód przyłączeniowy.

To urządzenie jest ozna- czone zgodnie z Dyrekty-

wą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

GWARANCJA, OBSŁUGA POSPRZEDAŻNA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej.

Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym postępowaniem z wyrobem.

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nionych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE
• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE
• dyrektywy ekoprojektowania 2009/125/UE
• dyrektywy RoHS 2011/65/UE
• dyrektywy radiowej (RED) 2014/53/UE

i dlatego wyrób został oznakowany okaz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.
