| Značka | Amica |
| Model | IN 900 BSC |
| Kategorie | Kuchyňská digestoř |
| Typ instalace | Nástěnná (na svislou zeď) |
| Šířka | 90 cm |
| Elektrické napájení | 220-240 V ~ 50 Hz |
| Provozní režimy | Odvod (venkovní odvod) a recirkulace (aktivní uhlíkový filtr) |
| Rychlosti ventilátoru | 3 nastavitelné rychlosti (rychlosti 1 a 2 pro běžné použití, rychlost 3 pro silný kouř) |
| Osvětlení | Nezávislé, zapnutí/vypnutí samostatným tlačítkem |
| Tukový filtr | Kovový (hliníkový), omyvatelný v myčce nádobí nebo ručně |
| Frekvence čištění tukového filtru | Alespoň jednou měsíčně |
| Uhlíkový filtr (volitelný) | Pro recirkulační režim, neomývatelný, výměna každé 2 měsíce |
| Průměr odvodního potrubí | 120 mm nebo 150 mm |
| Minimální montážní výška nad varnou deskou | Viz specifikace varné desky (obvykle 65-75 cm pro elektrickou, 75-85 cm pro plynovou) |
| Materiál | Nerezová ocel (pravděpodobně) |
| Hmotnost | Přibližně 15-25 kg (odhad) |
| Záruka | Dle přiložené záruční karty |
| Použití | Pouze pro domácí použití |
| Normy | V souladu s evropskými směrnicemi (Nízké napětí, EMC, RoHS atd.) |
Často kladené otázky - IN 900 BSC AMICA
Dotazy uživatelů ohledně IN 900 BSC AMICA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňská digestoř ve formátu PDF zdarma! Najděte svůj návod IN 900 BSC - AMICA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IN 900 BSC značky AMICA.
NÁVOD K OBSLUZE IN 900 BSC AMICA
odsavač používejte teprve po přečtení tohoto návodu!
NÁVOD NA OBSLUHU - KUCHYNSKÉHO ODSÁVAČA SK 28

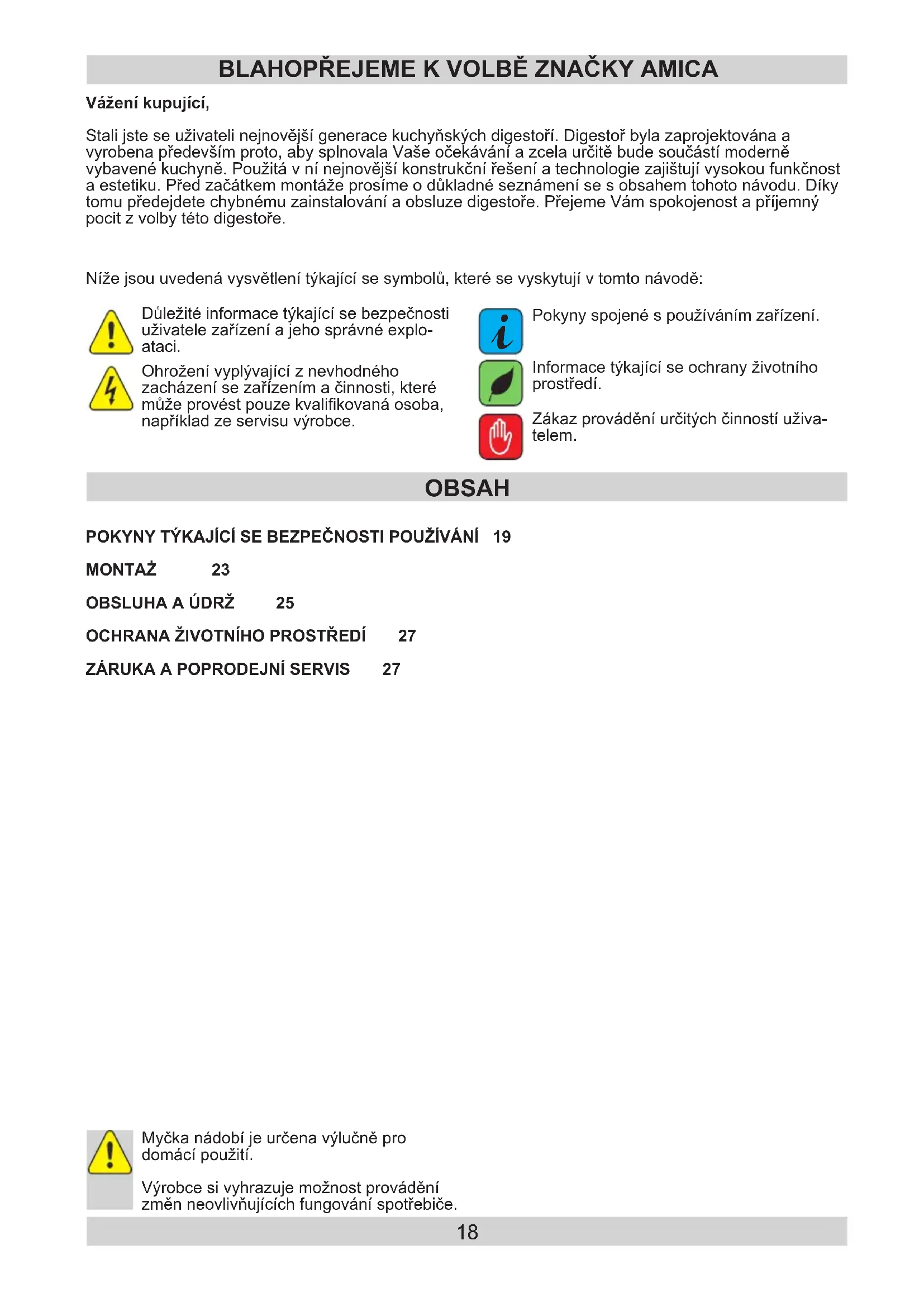

Stali jste se uživateli nejnovější generace kuchyňských digestoří. Digestoř byla zaprojektována a vyrobena především proto, aby splnovala Vaše očekávání a zcela určitě bude součástí moderně vybavené kuchyně. Použitá v ní nejnovější konstrukční řešení a technologie zajištují vysokou funkčnost a estetiku. Před začátkem montáže prosíme o důkladné seznámení se s obsahem tohoto návodu. Díky tomu předejdete chybnému zainstalování a obsluze digestoře. Přejeme Vám spokojenost a příjemný pocit z volby této digestoře.
Níže jsou uvedená vysvětlení týkající se symbolů, které se vyskytují v tomto návodě:
Důležité informace týkající se bezpečnosti uživatele zařízení a jeho správné explo- ataci.
Ohrožení vyplývající z nevhodného zacházení se zařízením a činnosti, které může provést pouze kvalifikovaná osoba, například ze servisu výrobce.
Pokyny spojené s používáním zařízení.
Informace týkající se ochrany životního prostředí.
Zákaz provádění určitých činností uživatelem.
OBSAH
POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ 19
MONTAŻ 23
OBSLUHA A ÚDRŽ 25
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 27
ZÁRUKA A POPRODEJNÍ SERVIS 27
Myčka nádobí je určena výlučně pro domácí použití.
Výrobce si vyhrazuje možnost provádění změn neovlivňujících fungování spotřebiče.
- Výrobce nenese žádnou odpovědnost za eventuální škody anebo požáry způsobené zařízením a vyplývajícím z nedodržování pokynů uvedených v tomto návodu.
- Kuchyňský odsavač slouží k odstraňování kuchyňských výparů. Nepoužívejte ji pro jiné účely.
- Odšavač pracující v od-tahovém režimu napojte na příslušný ventilační kanál (nenapojujte ko-mínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontované vedení odvádějící vzduch ven. Délka ve-dení (nejčastěji roura ∅ 120 nebo 150 mm) nemá být delší než 4–5 m. Vedení odvádějící vzduch se rovněž vyža-duje u teleskopických a nábytkových odsavačů v recírkulačním režimů.
- Odsavač pracující v recirkulačním režimu vyžaduje filtr s aktivním uhlím. V tomto případě není nutná montáž vedení odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).
- Odsavač má nezávislé osvětlení a odtahový ventilátor s možností nastavení jedné z několika rychlostí otáček.
- V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu udrží hmotnost odsavače. Některé modely odsavačů jsou velmi těžké.
- Montážní výška zařízení nad elektrickou de-sku je uvedena v technickém listu (technické specifikaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1a/b/c).
- Pod kuchyňským od-savačem nenechávej-te otevřený plamen při sundávání nádobí z hořáku, nastavte mi-nimální plamen. Vždy zkontrolujte, zda pla-men nepřesahuje přes okraj nádoby, protože to způsobuje nežádoucí ztráty energie a nebez-pečnou koncentraci te-pla.
● Pokrmy připravované na tucích musí být pod neustálým dozorem, protože přehřátý tuk se může snadno vznítit.
- Před každou operací výměny filtru anebo před zahájením oprav, vyjměte zástrčku zařízení ze zásuvky
- Protitukový filtr do kuchyňského odsavače očistěte jedenkrát do měsíce. Filtr příliš silně nasycený je snadno zápalný.
- Jestliže se v místnos- ti, mimo odsavače, ex- ploatuje jiné zařízení o neelektrickém napáje- ní energií (např. pečicí trouby na tekuté pal- vo, průtokové ohřívače, termy), postarejte se o dostatečnou ventilaci (přívod vzduchu). Bez- pečná exploatace je možná, pokud při sou- časné práci odsavače a spalujících zařízení, závislých na vzduchu v místnosti, ve které jsou ustaveny, panuje pod- tlak nejvíce 0,004 mili- baru (ten bod je neplat- ný, pokud je kuchyňský odsavač používaný jako absorbent pachů).
- Odsavač nesmi sloužit jako plocha podpory pro osoby nacházející se v kuchyni.
- Odsavač musí být čas-to čištěný jak zevnitř, tak i vevnitř (NEJMENĚ JEDNOU MĚSÍČNĚ, při dodržování pokynů týkajících se údržby, uvedených v tomto ná- vodu). Nedodržování zásad týkajících se čis- tění odsavače, jak rov- něž výměny filtrů může způsobit vznik ohrožení požárem.
- Jestliže bude napájecí vodič poškozený, musí být vyměněný v specia-lizovaném opravářském podniku.
Je třeba zajistit možnost odpojení spotřebiče od elektrické sítě vy-tažením zástrčky nebo vypnutím dvojpólového vypínače
- Toto zařízení není při- způsobené k používání osobami (v tom dětmi) s omezenou fyzickou, smyslovou anebo psy- chickou schopností ane- bo osobami s nedosta- tečnými zkušenostmi a znalostí zařízení, leda že je uskutečňováno pod dohledem anebo v souladu s návodem k používání zařízení, odevzdaným osobami odpovídajícími za jejich bezpečnost. Věnujte po- zornost dětem, aby se nebavjly varnou konyjící.
- Je treba věnovat zvlástní pozornost tomu, aby spotřebič nepoužívaly děti ponechané bez dohledu
- To zařízení může být používané dětmi ve věku 8 let a staršími, osoby s omezenými fyzickými anebo mentálními schopnostmi, jak rovněž osoby bez zkušenosti a bez znalosti zařízení mohou konvici používat, pokud jsou dozorované anebo byly instruované ohledně obsluhy zařízení bezpečným způsobem a znají ohrožení spojené s používáním zařízení. Děti si nemohou se zařízením hrát. Čištění a konzervace zařízení nemůže být vykonávaná dětmi, ledaže skončily 8 let a mají dohled zodpovědné osoby.
- Zkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napájení.
- Pred montáží rozviňte a narovnejte sít'ový vodič
● Pozor! Obalový materiál (polyetylenové sáčky, kousky polystyrenu apod.) je třeba běhemrozbalování udržovat mimo dosah dětí.
- UPOZORNĚNÍ: před připojením odsavače k síťovému napájení vždy zkontrolujte, zda je na-pájecí kabel správně nainstalován a zda NE-BYL poškozen během montažních činností. Nenapojujte přístroj na elektrickou sít', dokud nebyla zcela dokončena jeho instalace.
- Nikdy nepoužívejte kryt bez správně namontované mříže!
- Je prísně zakázáno vařit jídla s volným plamenem pod krytem.
- POZOR! Pokud instalace šroubù a úchytných zaøízení není provedena v souladu s tímto návodem, hrozí nebezpeéí úrazu elektrickým proudem.
MONTAŻ
Vybavení
Kuchyňský odsavač se skládá z následujících elementů (Výkr. 2...):
Montáž
Montáž zařízení krok za krokem je znázorněna na obrázcích 3...
Nastavení režimu odtahu kuchyňského odsavače
V průběhu pracovního režimu odtahu odsavače je vzduch odváděný zevnitř speciálním kanálem. Při tomto nastavení odstraňte eventuální uhlíkový filtr. Odsavač je připojený k otvoru odvádějícímu vzduch zevnitř prostřednictvím pevného anebo elastického potrubí průměru 150 /120 mm a odpovídajících svorek do potrubí, které je zapotřebí zakoupit v prodejnách s instalačními materiály. Připojení po- věřte kvalifikovanému instalatérovi.
Nastavení pracovního režimu odsavače jako absorbentu pachů
V této pracovní verzi se přefiltrovaný vzduch vrací zpátky do místnosti prostřednictvím oboustranného výřezu otvorů umístěného v horním komínu. Při tomto nastavení zamontujte uhlíkový a také se doporučuje namontovat zpětnou klapku vzduchu (dostupnost v závislosti na modelu).
Ve vybraných modelech univerzálních odsavačů přepněte páčku uvnitř odsavače (Obr. 8), abyste přepnuli odtahový režim na recirkulační režim. Očištěný vzduch se vrátí do místnosti otvory nacházejícími se v horní části zařízení.
Nábytkové a teleskopické odsavače pracující v recirkulačním režimu vyžadují montáž roury odvádějící vzduch. Druhý konec roury nasměrujte na místnost, rourou bude odváděn filtrovaný vzduch.
Rychlosti ventilátoru
Nejnižší a střední rychlost používejte v normálních pracovních podmínkách, jak rovněž malé koncentraci par, zatímco nejvyšší rychlost (TURBO) používejte pouze při silné koncentraci kuchyňských par, např. v průběhu smažení, anebo grilování.
Ovládání odsavače se provádí na kontrolním panelu (Obr. 4)
- Pole ⚙️ - stlačení vypíná odsavač
- Pole -slouží k zapínání a vypínání světla v odsavači, nezávisle na práci motoru. Krátké stlačení tohoto tlačítka zapíná/vypíná osvětlení.
OBSLUHA A ÚDRŽBA (ovládání pomocí indukční varnou desku) - NÁVOD K OBSLUZE indukční varná deska - str. 27 - 28
OBSLUHA A ÚDRŽBA
Konzervace
Pravidelná koncentrace a čištění zařízení zajistí dobrou a bezporuchovou práci odsavače, jak rovněž prodlouží jeho trvanlivost. Věnujte speciální pozornost, aby protitukový filtr a filtr s aktivním uhlím byly čištěné a vyměňované v souladu s pokyny vyrobce. V průběhu čištění a konzervace odpojte odsavač od elektrické sítě.
Kovové protitukové filtry
Čistění
Hliníkový tukový filtr čistěte jednou za měsíc během normálního provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem.
Výměna
Demontáž hliníkového tukového filtru je znázorněna na obrázku 5.
U některých modelů se používá akrylový filtr. Vyměňujte jej alespoň jednou za dva měsíce nebo častějí v případě výjimečně intenzivního používání.
Uhlikový filtr (používá se pouze ve verzi s recirkulací)
Činnost - Uhlíkový filtr se používá výlučně tehdy, pokud odsávač není připojený k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost absorbování pachů až do svého nasycení. Není také vhodný do umytí ani k regeneraci a musí být vyměňovaný nejméně jedenkrát na 2 měsíce anebo častěji v případě výjimečně intenzivního používání
Výměna:
Demontáž uhlíkového filtru je znázorněna na obrázku 6.
Osvětlení
Výměna žárovek je znázorněna na obrázku 7. Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení.
Čištění
Normální čištění odsavače:
- Nepoužívejte vlhké hadříky nebo houby ani proud vody.
- Nepoužívejte rozpouštědla ani alkohol, protože by mohly zmatnět lakované povrchy.
- Nepoužívejte leptavé látky, zejména na čištění povrchů z nerezové oceli.
- Nepoužívejte tvrdý, drsný hadřík
Doporučuje se použití vlhkého hadříku a neutrálních mycích prostředků.
Pozor: Po několik myti v myčce, filter může zmenit barvu. Změna barvy neznamená selhání a není potřebná výměna filtru.
Recyklace obalu
Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který neoh-rožuje životní prostředí.
Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné:
- Vnější obal z lepenky / fólie
- Tvar z pěnového polystyrenu (PS) bez FCKW
● Fólie a sáčky z polyetylénu (PE)
LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE
Pokud už nebudeme používat spotřebič, tak je třeba opotřebenému zařízení před zešrotováním uříznout připojovací kabel.
Tento spotřebič je označen podle evropské směrnice 2002/96/ES. Takovéto
označení nás informuje, že tento spotřebič po období jeho používání nemůže být vyhozen s jinými domácími odpady. Uživatel je povinen ho odevzdat do síte sběrných míst. Sít' sběrných míst včetně lokálních sběrných dvorů tvoří vhodný systém umožňující odevzdání těchto spotřebičů.
Vhodné zacházení s opotřebenými elektrickými a elektronickými spotřebiči přispívá k zamezení důsledků nepříznivých pro zdraví lidí a životní prostředí, vyplývajících z přítomnosti nebezpečných složek a také nevhodného skladování a zužitkování takovýchto spotřebičů.
ZÁRUKA A POPRODEJNÍ SERVIS
Záruka
Záruční opravy se provádějí na základě záručního listu.
Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.
Prohlášení výrobce
Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:
- směrnice pro nízkonapěťová zařízení 2014/35/EC
- směrnice o elektromagnetické kompatibilitě 2014/30/EC
• směrnice ErP - 2009/125/EC
• směrnice RoHS 2011/65/EC
• směrnice RED 2014/53/EC
a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.
BLAHOPRAJEME K VOL'BE ZNAČKY AMICA
VÁŽENÍ ZÁKAZNÍCI!
- Ak napájačí kábel bude poškodený, to musí byt' vymenený v špecializovanom opravárenskom podniku.
- Je potreba zabezpečit' možnost' odpojenia spotrebiča od elektrickej siete vytiahnutím zástrčky alebo vypnutím dvojpólového vypínača
- Je potreba věnovat' zvláštnu pozornost' tomu, aby spotrebič nepoužívali deti ponechané bez dohl'adu
- Skontrolujte, či napätie uvedené na výrobnom štítku odpovedá miestnym parametrom napájania.
- Pred montážou rozviňte a narovnajte siet'ový kábel
- Pozor! Obalový materiál (polyetylénové vrecúška, kúsky polystyrénu a pod.) treba počas rozbal'ovania udržovať mimo dosahu detí.
- Nepoužívať NIKDY od-sávač pary bez správne namontovanej mriežky!
- Je prisně zakázáno vařit jídla s volným plamenem pod krytem.
- Poklud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.
- POZOR! Chýbajúca inštalácia skrutiek a upevòovacích zariadení v súlade s týmito pokynmi môže ma_ za následok ohrozenie elektrickým prúdom.
Vybavenie
Pripojením je nutné poverit' kvalifikovanú osobu.
- Pole ① - stlačenie vypína odsávač
- Pole - slúži k zapínaniu a vypínaniu svetla v odsávaču, nezávisle na práci motoru. Krátke stlačenie tohto tlačidla zapína / vypína osvetlenie.
OBSLUHA A ÚDRŽBA (ovládání pomocí indukční varnou desku) - NÁVOD NA OBSLUHU indukční varnou desku - obr. 27-28
OBSLUHA A ÚDRŽBA
Údržba
Demontáž hliníkového protitukového filtra je znázornená na obrázku č. 5.
Demontáž uhlíkového filtra je znázornená na obrázku 6.
Osvetlení
Zařízení bylo na dobu přepravy zabezpečeno obalem proti poškození. Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části Obr.obalu způsobem, který neoh-rožuje životní prostředí.
Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné:
- Vnější obal z lepenky / fólie
- Tvar z pěnového polystyrenu (PS) bez FCKW
● Fólie a sáčky z polyetylénu (PE)
LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE
Pokud už nebudeme používat spotřebič, tak je třeba opotřebenému zařízení před zešrotováním uříznout připojovací kabel.
Tento spotřebič je označen podle evropské směrnice 2002/96/ES. Takovéto
označení nás informuje, že tento spotřebič po období jeho používání nemůže být vyhozen s jinými domácími odpady. Uživatel je povinen ho odevzdat do sítě sběrných míst. Sít' sběrných míst včetně lokálních sběrných dvorů tvoří vhodný systém umožňující odevzdání těchto spotřebičů.
Vhodné zacházení s opotřebenými elektrickými a elektronickými spotřebiči přispívá k zamezení důsledků nepříznivých pro zdraví lidí a životní prostředí, vyplývajících z přítomnosti nebezpečných složek a také nevhodného skladování a zužitkování takovýchto spotřebičů.
ZÁRUKA A POPRODEJNÍ SERVIS
Záruka
Záruční opravy se provádějí na základě záručního listu.
Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.
