KH6I37FT0KEU - Kuchenka SHARP - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka indukcyjna
Marka	Sharp
Model	KH6I37FT0KEU
Wymiary (Dł x Gł x Wys)	Około 590 x 520 x 56 mm (szacunkowo na podstawie wymiarów wnęki)
Waga	Około 10 kg (szacunkowo dla płyty indukcyjnej 4-strefowej)
Zasilanie elektryczne	230 V ~ 50/60 Hz, regulowane 10-32 A
Liczba stref grzewczych	4 strefy indukcyjne
Typ sterowania	Dotykowe
Funkcja Boost	Tak, na każdej strefie
Minutnik	Tak, czasomierz i minutnik na strefę (1-99 min)
Blokada rodzicielska	Tak, za pomocą specjalnego przycisku
Inteligentna pauza	Tak, zmniejsza moc wszystkich stref
Zarządzanie mocą	Tak, regulowane (10A, 13A, 15A, 16A, 32A)
Wskaźnik ciepła resztkowego	Tak, wyświetla "H"
Automatyczne wyłączenie bezpieczeństwa	Tak, w zależności od poziomu gotowania (1:30 do 6 godz.)
Rodzaj szkła	Ceramiczno-szklane

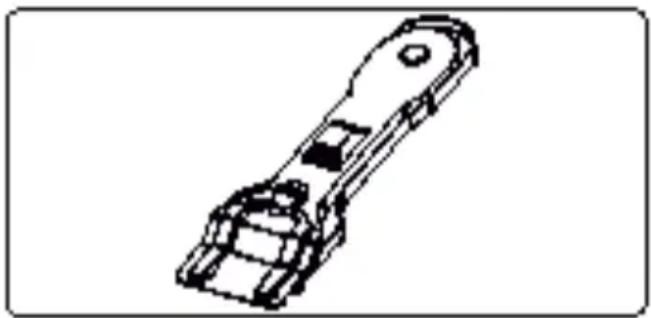

Czyszczenie	Płynne lub kremowe środki czyszczące, dołączona szpatułka do szkła
Akcesoria w zestawie	Szpatułka do ceramiki, zestaw montażowy
Możliwość naprawy	Części zamienne dostępne przez autoryzowany serwis
Normy	CE
Zastosowanie	Tylko do użytku domowego
Klasa energetyczna	Nieokreślona (patrz karta energetyczna)

Często zadawane pytania - KH6I37FT0KEU SHARP

Jakich garnków używać na płycie indukcyjnej ?

Używaj garnków z płaskim dnem i ferromagnetycznych (stal, żeliwo, stal nierdzewna kompatybilna). Sprawdź magnesem: jeśli się przyciąga, garnek jest odpowiedni.

Jak włączyć blokadę rodzicielską ?

Włącz płytę, następnie naciśnij jednocześnie przyciski + i - regulacji mocy, a następnie ponownie +. Wyświetli się symbol L.

Co zrobić, gdy pojawi się kod błędu ?

Kody takie jak E0 do E8 wskazują usterki. Wyłącz płytę, odczekaj kilka minut, a następnie włącz ponownie. Jeśli kod się utrzymuje, skontaktuj się z autoryzowanym serwisem.

Jak czyścić szkło ceramiczne bez uszkodzenia ?

Używaj kremu czyszczącego lub nieściernego płynu z miękką ściereczką. W przypadku przypalonych resztek, zeskrob szpatułką dołączoną po ostygnięciu.

Płyta grzewcza wydaje dźwięki podczas użytkowania, czy to normalne ?

Tak, dźwięki syczenia lub wibracji są normalne dla indukcji. Pochodzą z transferu energii między płytą a garnkiem.

Jak ustawić limit mocy ?

W ciągu 60 sekund po włączeniu zasilania, naciśnij Włącz/Wyłącz, następnie jednocześnie przyciski A i B (2-3 sek.). Wybierz limit (10A-32A) za pomocą + lub -, a następnie potwierdź A+B.

Czy mogę używać funkcji Boost na wszystkich strefach jednocześnie ?

Nie, całkowita moc jest ograniczona. Jeśli włączysz Boost na dwóch strefach po tej samej stronie, poziom może automatycznie się obniżyć, aby zachować limit.

Jak użyć minutnika do wyłączenia strefy ?

Wybierz strefę, ustaw poziom gotowania, następnie naciśnij przycisk minutnika. Ustaw czas (1-99 min) za pomocą + lub -. Strefa wyłączy się automatycznie.

Co oznacza wyświetlacz 'U' ?

Oznacza, że nie wykryto garnka lub garnek nie jest przystosowany do indukcji. Umieść kompatybilny garnek lub sprawdź jego dno.

Płyta grzewcza wyłącza się sama, dlaczego ?

Automatyczne wyłączenie bezpieczeństwa jest aktywowane, jeśli nie zmienisz ustawień przez pewien czas (1:30 do 6 godz. w zależności od poziomu). Wystarczy ponownie włączyć strefę.

INSTRUKCJA OBSŁUGI KH6I37FT0KEU SHARP

Dziękujemy za wybranie niniejszego produktu.

Niniejsza instrukcja obsługi zawiera informacje dotyczące bezpiecznych wskazówek użytkowania oraz konserwacji urządzenia.

Prosimy o poświęcenie czasu na zapoznanie się z niniejszą instrukcją obsługi przed użyciem urządzenia i zachowanie jej do późniejszego wykorzystania.

Symbol	Typ Znaczenia
A	OSTRZEJEZENIE Ryzyko powaźnych obrażnych lub śmierci
4	RYZYKO PORAŽENIA PRADEM ELEKTRYCZNYM	Ryzyko dotyczȩce niebezpiecznego napiȩcia
A	POžAR Ostrzeȩzenia; ryzyko pożaru / materiały latwopalne
!	PRZESTROGA Ryzyko urazu lub uszkodzenia mienia
	WAźNE / UWAGA Prawidowej korzystanie z systemu

SPIS TREŚCI

1. ŚRODKI OSTROŻNOŚCI 4 1.1 Ogólne ostrzeżenia dotyczące bezpieczeństwa 4 1.2 Ostrzeżenia dotyczące instalacji 7 1.3 Podczas pracy urządzenia 8 1.4 Podczas czyszczenia i konserwacji 8 2. INSTALACJA I PRZYGOTOWANIE URZĄDZENIA DO PRACY 10 2.1 Wskazówki dla instalatora 10 2.2 Instalacja płyty grzewczej 10 2.3 Podłączenia elektryczne i bezpieczeństwo 12 3. OPIS PRODUKTU 13 4. UŻYTKOWANIE PRODUKTU 14 4.1 Elementy sterujące płyty grzewczej 14 4.2 Funkcja kontroli poziomu mocy 15 4.3 Akcesoria 18 5. CZYSZCZENIE I KONSERWACJA 19 5.1 Czyszczenie 19 6. ROZWIĄZYWANIE PROBLEMÓW I TRANSPORT 20 6.1 Rozwiązywanie problemów 20 6.2 Transport urządzenia 20 7. SPECYFIKACJA TECHNICZNA 20 7.1 Etykieta energetyczna 20

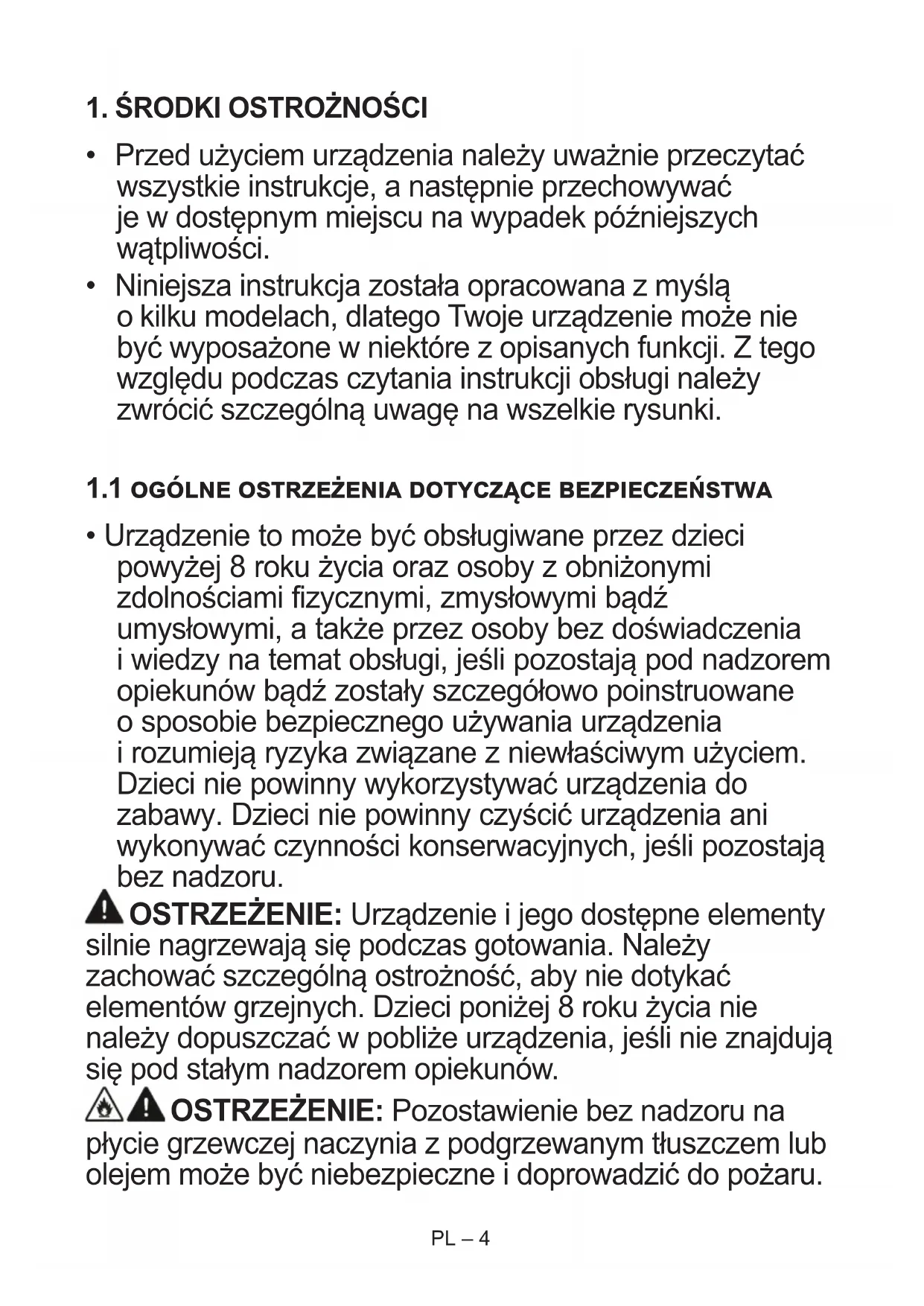

1. ŚRODKI OSTROŻNOŚCI

• Przed użyciem urządzenia należy uważnie przeczytać wszystkie instrukcje, a następnie przechowywać je w dostępnym miejscu na wypadek późniejszych wątpliwości.
• Niniejsza instrukcja została opracowana z myślą o kilku modelach, dlatego Twoje urządzenie może nie być wyposażone w niektóre z opisanych funkcji. Z tego względu podczas czytania instrukcji obsługi należy zwrócić szczególną uwagę na wszelkie rysunki.

1.1 OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA

• Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby z obniżonymi zdolnościami fizycznymi, zmysłowymi lub umysłowymi, a także osoby bez doświadczenia i wiedzy na temat obsługi, jeśli pozostają pod nadzorem opiekunów lub zostały szczegółowo poinstruowane o sposobie bezpiecznego używania urządzenia i rozumieją ryzyka związane z niewłaściwym użyciem. Dzieci nie powinny wykorzystywać urządzenia do zabawy. Dzieci nie powinny czyścić urządzenia ani wykonywać czynności konserwacyjnych, jeśli pozostają bez nadzoru.

OSTRZEŻENIE: Urządzenie i jego dostępne elementy silnie nagrzewają się podczas gotowania. Należy zachować szczególną ostrożność, aby nie dotykać elementów grzejnych. Dzieci poniżej 8 roku życia nie powinny przebywać w pobliżu urządzenia, chyba że znajdują się pod stałym nadzorem opiekunów.

OSTRZEŻENIE: Pozostawienie bez nadzoru na płycie grzewczej naczynia z podgrzewanym tłuszczem lub olejem może być niebezpieczne i doprowadzić do pożaru.

W ŻADNYM WYPADKU nie wolno próbować gasić pożaru wodą. Należy wyłączyć zasilanie urządzenia, a następnie nakryć ogień, np. pokrzywą lub kocem strażackim. OSTRZEŻENIE: Należy nadzorować proces gotowania. Krótkotrwały proces gotowania powinien być stale nadzorowany. OSTRZEŻENIE: Zagrożenie pożarem: Nie wolno przechowywać żadnych przedmiotów na powierzchniach przeznaczonych do gotowania. OSTRZEŻENIE: W przypadku pęknięcia powierzchni należy wyłączyć urządzenie, aby uniknąć możliwości porażenia prądem elektrycznym. - Na powierzchniach płyt grzewczych nie wolno umieszczać przedmiotów metalowych, np. noży, widelców, łyżek i przykrywek, ponieważ mogłyby się silnie nagrzać. - Po użyciu elementu indukcyjnej płyty grzewczej należy go wyłączyć za pomocą pokrętła. Nie należy polegać na czujniku patelni. - W przypadku modeli wyposażonych w pokrywę: przy użyciu płyty grzewczej należy oczyścić ją z wszelkich rozlanych płynów; po użyciu pozostawić urządzenie do ostygnięcia przed zamknięciem pokrywy. - Nie wolno obsługiwać urządzenia za pomocą zewnętrznego timera lub oddzielnego systemu zdalnego sterowania. - Do czyszczenia powierzchni piekarnika nie należy stosować środków do szorowania ani drapaczek. Mogłyby uszkodzić szklaną powierzchnię drzwiczek. - Do czyszczenia urządzenia nie należy stosować odkurzaczy parowych. - Urządzenie zostało wyprodukowane zgodnie ze

wszystkimi krajowymi oraz międzynarodowymi normami i przepisami.

Czynności konserwacyjne i naprawy należy powierzać wyłącznie pracownikom autoryzowanego serwisu. Instalacja i naprawy przeprowadzone przez osoby inne niż pracownicy autoryzowanego serwisu mogą zagrażać bezpieczeństwu użytkowników urządzenia. Wszelkie zmiany i modyfikacje specyfikacji mogą być niebezpieczne pod wieloma względami. Nieodpowiednie osłony płyty grzewczej mogą być przyczyną wypadków. - Przed przystąpieniem do instalacji należy sprawdzić lokalne warunki dystrybucji (rodzaj i ciśnienie gazu, napięcie i częstotliwość sieci elektrycznej) oraz zgodność z wymaganiami dotyczącymi urządzenia. Parametry techniczne urządzenia znajdują się na etykiecie.

OSTRZEŻENIE: Urządzenie przeznaczone jest wyłącznie do przygotowywania potraw w warunkach domowych. Nie należy wykorzystywać urządzenia do innych celów ani w innych zastosowaniach, np. do użytku innego niż w gospodarstwie domowym, do użytku przemysłowego lub do ogrzewania pomieszczenia.

• Należy podjąć wszystkie środki ostrożności, aby zapewnić bezpieczeństwo. Ponieważ szkło może pęknąć, podczas czyszczenia należy zachować szczególną ostrożność, aby nie zadrapać szklanej powierzchni. Nie należy uderzać ani stukać o szkło innym wyposażeniem.
• Upewnij się, że przewód zasilający nie został przyciśnięty lub uszkodzony podczas instalacji. Wymianę uszkodzonego przewodu zasilającego należy powierzyć producentowi urządzenia, pracownikom autoryzowanego serwisu lub podobnie wykwalifikowanym osobom, aby uniknąć zagrożenia.
• Nie wolno pozwalać dzieciom ani zwierzętom domowym, aby zbliżały się do urządzenia.
• Nie należy pozostawiać w pobliżu pracującej płyty grzewczej przedmiotów wrażliwych na pole magnetyczne (np. karty kredytowe, karty bankowe, zegarki itp.). Zdecydowanie zaleca się, aby każda osoba z rozrusznikiem serca skonsultowała się z lekarzem przed użyciem indukcyjnej płyty grzewczej.

1.2 OSTRZEŻENIA DOTYCZĄCE INSTALACJI

• Nie wolno korzystać z urządzenia, dopóki jego instalacja nie zostanie całkowicie zakończona.
• Instalację urządzenia powinien przeprowadzić personel autoryzowanego serwisu. Producent nie ponosi odpowiedzialności za wszelkie szkody powstałe na skutek niewłaściwej lokalizacji i instalacji urządzenia przez osoby nieupoważnione.
• Po rozpakowaniu urządzenia należy upewnić się, że nie zostało ono uszkodzone podczas przewozu. W przypadku stwierdzenia jakichkolwiek usterek nie wolno korzystać z urządzenia i natychmiast skontaktować się z przedstawicielem autoryzowanego serwisu. Ponieważ materiały wykorzystane do opakowania urządzenia (folia, zszywki, styropian itp.) są niebezpieczne dla dzieci, należy je natychmiast zebrać i usunąć.
• Urządzenia należy chronić przed wpływem czynników atmosferycznych. Nie należy narażać urządzenia na działanie światła słonecznego, deszczu, śniegu, kurzu ani nadmiernej wilgoci.
• Materiały znajdujące się wokół urządzenia (np. szafka) powinny być odporne na temperaturę minimum 100°C.
• Temperatura dolnej powierzchni płyty grzewczej może

wzrosnąć podczas pracy urządzenia, dlatego należy pod nią zamontować odpowiednią płytę ochronną.

1.3 PODCZAS PRACY URZĄDZENIA

• Nie należy włączać do niego ani umieszczać w pobliżu łatwopalnych lub wybuchowych materiałów.

Nie należy odchodzić od urządzenia podczas gotowania z użyciem tłuszczów stałych lub płynnych olejów. Mogą spowodować pożar w przypadku nadmiernego podgrzania. Ognia spowodowanego gorącym olejem nie wolno polewać wodą. Należy wyłączyć urządzenie, a następnie nakryć naczynie pokrywką lub kocem strażackim.

• Jeśli urządzenie nie będzie używane przez dłuższy czas, główny wyłącznik sieciowy należy ustawić w pozycji wyłączonej. Jeśli urządzenie gazowe nie jest używane, należy zamknąć zawór gazu.
• Należy zawsze umieszczać rondelki na środku strefy gotowania i obrócić uchwyty w bezpieczne położenia, aby nie zostały potrącone lub zrzucone.
• Sprawdź, czy pokrętła regulacyjne urządzenia znajdują się zawsze w położeniu „0” (praca zatrzymana), jeśli urządzenie nie jest używane.

1.4 PODCZAS CZYSZCZENIA I KONSERWACJI

• Przed przystąpieniem do czyszczenia lub czynności konserwacyjnych należy upewnić się, że urządzenie jest odłączone od sieci elektrycznej.
• Nie wolno demontować pokręteł regulacyjnych, aby oczyścić panel sterowania.
• Aby zachować wydajność i bezpieczeństwo urządzenia, zalecamy korzystanie wyłącznie z oryginalnych części zamiennych oraz usług autoryzowanego serwisu w razie konieczności.

Deklaracja zgodności WE

CE Niniejszym deklarujemy, że nasze produkty spełniają wymagania odpowiednich Dyrektyw Europejskich, Decyzji i Rozporządzeń oraz wymogów określonych przez odpowiednie normy.

Opisywane urządzenie przeznaczone jest wyłącznie do przygotowania potraw w gospodarstwie domowym. Wszelkie inne zastosowania (np. ogrzewanie pomieszczenia) są niedozwolone i niebezpieczne.

Niniejsza instrukcja obsługi odnosi się do kilku modeli. Możesz zauważyć różnice między niniejszą instrukcją a posiadanym modelem.

2. INSTALACJA I PRZYGOTOWANIE URZĄDZENIA DO PRACY

OSTRZEŻENIE: Instalacja opisywanego urządzenia powinien przeprowadzić personel

autoryzowanego serwisu lub wykwalifikowany elektryk, zgodnie ze wskazówkami podanymi w niniejszej instrukcji oraz zgodnie z obowiązującymi lokalnymi przepisami.

• Nieprawidłowa instalacja mogłaby spowodować szkody i uszkodzenia, za które producent nie ponosi odpowiedzialności, i doprowadzić do utraty ważności gwarancji.
• Przed przystąpieniem do instalacji urządzenia należy upewnić się, że lokalne warunki dystrybucji (napięcie i częstotliwość sieci elektrycznej i/lub rodzaj i ciśnienie gazu) oraz parametry urządzenia są odpowiednie. Wymagania dotyczące urządzenia znajdują się na etykiecie.
• Należy postępować zgodnie z przepisami, rozporządzeniami, dyrektywami i normami obowiązującymi w danym kraju (przepisy dotyczące bezpieczeństwa, prawidłowy recykling zgodny z przepisami itp.)

2.1 WSKAZÓWKI DLA INSTALATORA Wskazówki ogólne

• Po usunięciu materiałów opakowaniowych z urządzenia i wyposażenia należy sprawdzić, czy płyta grzewcza nie jest uszkodzona. W przypadku podejrzewania jakichkolwiek uszkodzeń nie wolno korzystać z urządzenia, należy natychmiast skontaktować się z personelem autoryzowanego serwisu lub wykwalifikowanym elektrykiem.
• Upewnij się, że w pobliżu urządzenia nie znajdują się łatwopalne lub wybuchowe materiały, np. zasłony, olej, odzież itp., które mogą się zapalić.
• Blat kuchenny i meble otaczające urządzenie powinny być wykonane z materiałów odpornych na temperatury powyżej 100°C .
• Jeśli chcesz nad urządzeniem zainstalować okap lub szafkę, należy zachować bezpieczną odległość między

płytą grzewczą a jakąkolwiek szafką/okapem, która powinna być taka, jak pokazano poniżej.

• Urządzenia nie należy instalować bezpośrednio nad zmywarką, chłodziarką, zamrażarką, pralką lub suszarką do ubrań.
• Jeśli podstawa urządzenia jest dostępna ręką, pod podstawą należy zamontować barierę wykonaną z odpowiedniego materiału, aby nie było dostępu do podstawy urządzenia.

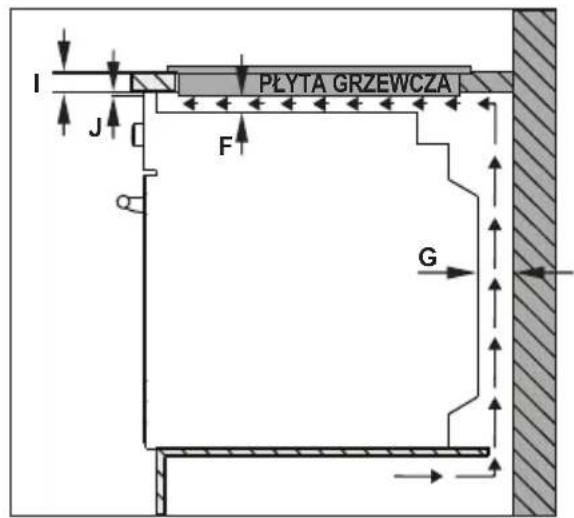

• Jeśli płyta grzewcza jest zainstalowana nad piekarnikiem, powinien on być wyposażony w wentylator chłodzący.
• Upewnij się, że płyta indukcyjna jest dobrze wentylowana, a wlot i wylot powietrza nie są zablokowane.

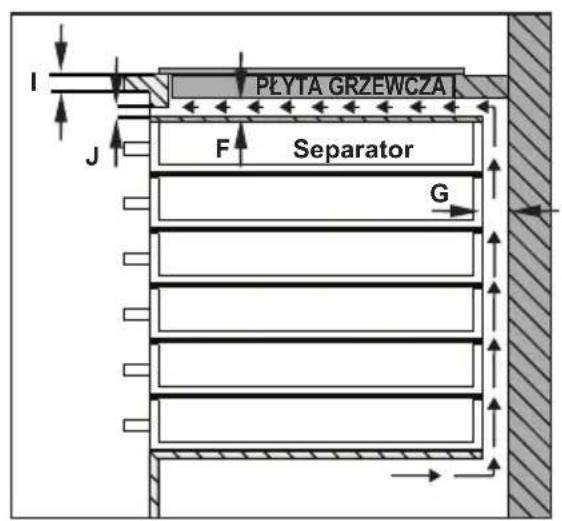

2.2 INSTALACJA PŁYTY GRZEWCZEJ

Urządzenie dostarczane jest z zestawem montażowym, który zawiera przyklejany materiał uszczelniający, wsporniki montażowe i śruby.

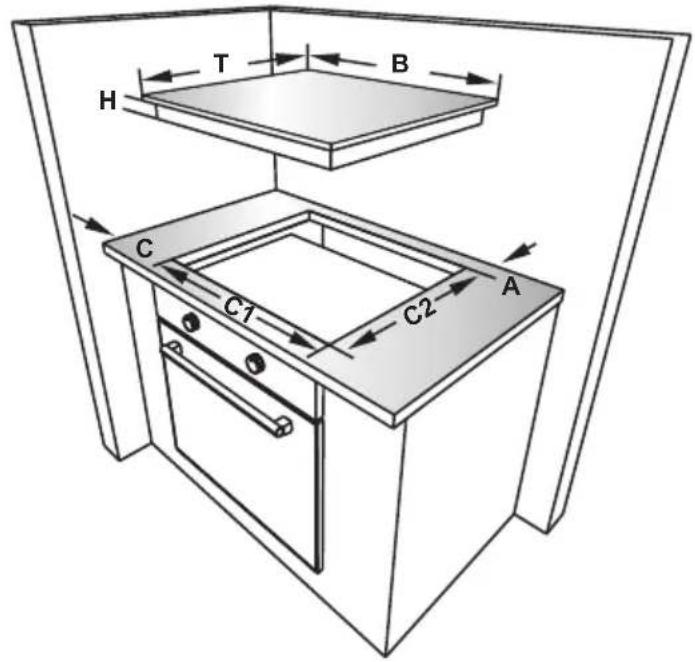

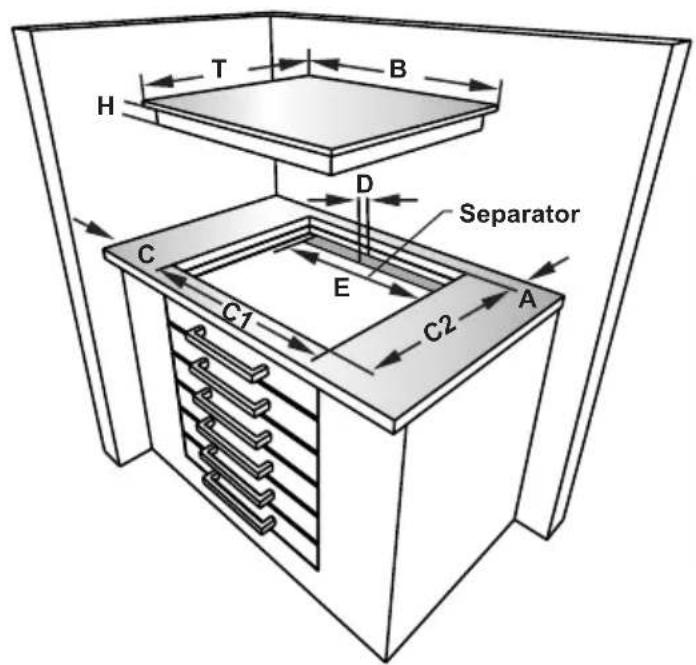

• Wytnij otwór o wymiarach podanych na rysunku. Zlokalizuj otwór w blacie, aby po zainstalowaniu płyty grzewczej zostały spełnione konieczne wymagania.

B (mm) 590 min. A (mm) 50
T (mm) 520 min. C (mm) 50
H (mm) 56 min. E (mm) 500
C1 (mm) 560 min. F (mm) 10
C2 (mm) 490 G (mm) 20
D (mm) 50 I (mm) 38
J (mm) 5

Zastosuj dostarczoną w zestawie jednostronnie przylepną taśmę uszczelniającą do wszystkich ścian wokół dolnej krawędzi powierzchni do gotowania. Nie wolno jej naciągać.

• Przykręć cztery wsporniki montażowe blatu kuchennego do bocznych ścianek

urządzenia.

• Umieść płytę grzewczą w wyciętym otworze.

2.3 PODŁĄCZENIE ELEKTRYCZNE I BEZPIECZEŃSTWO

OSTRZEŻENIE: Podłączenia elektryczne płyty grzewczej należy powierzyć personelowi wykwalifikowanego serwisu lub wykwalifikowanemu elektrykowi oraz prowadzić zgodnie z zaleceniami zawartymi w niniejszej instrukcji, obowiązującymi lokalnymi przepisami.

OSTRZEŻENIE: OPISYWANE URZĄDZENIE NALEŻY UZIEMIĆ

• Przed podłączeniem urządzenia do zasilania należy sprawdzić, czy napięcie znamionowe urządzenia (wyszczególnione na tabliczce znamionowej) jest zgodne z napięciem dostępnego zasilania sieciowego, a przewód zasilający powinien być dostosowany do znamionowego poboru mocy urządzenia (również wyszczególnionego na tabliczce znamionowej).
• Do instalacji należy zastosować izolowany przewód. Nieprawidłowe podłączenia mogą spowodować uszkodzenia urządzenia. Jeśli przewód zasilający zostanie uszkodzony i wymaga wymiany, należy powierzyć przeprowadzenie wymiany wykwalifikowanej osobie.
• Nie wolno stosować przedłużaczy, listew zasilających i/lub przejściówek.
• Przewód zasilający należy trzymać z dala od gorących elementów urządzenia i nie wolno go zginać ani skracać. W przeciwnym razie przewód może ulec uszkodzeniu, powodując zwarcie.
• Jeśli urządzenie nie jest podłączone do sieci elektrycznej za pomocą wtyczki, należy zastosować wyłącznik wielobiegunowy (o separacji styków co najmniej 3 mm), aby zachować zgodność z przepisami bezpieczeństwa.
• Przełącznik z bezpiecznikiem powinien być łatwo dostępny po zainstalowaniu płyty grzewczej.
• Upewnij się, że wszystkie połączenia

zostały odpowiednio dokręcone.

• Umocuj przewód zasilający za pomocą zacisku przewodu, a następnie zamknij pokrywę.

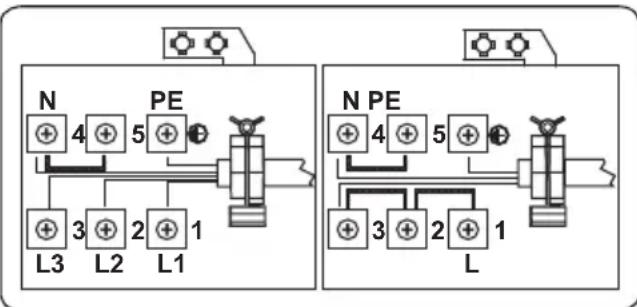

• Sposób podłączenia kostki ze stykami znajduje się na kostce ze stykami.

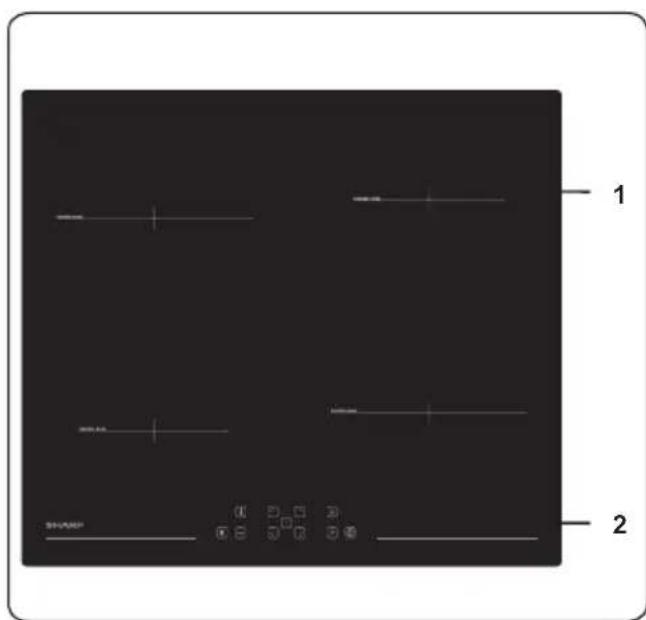

3. OPIS PRODUKTU

Ważne: Specyfikacja urządzenia może się różnić oraz wygląd urządzenia może się różnić od przedstawionego na poniższych rysunkach.

Wykaz elementów:

1. Indukcyjna strefa gotowania
2. Panel sterowania

4. UŻYTKOWANIE PRODUKTU

4.1 ELEMENTY STERUJĄCE PŁYTY GRZEWCZEJ Indukcyjna strefa gotowania

Informacje zawarte w poniższej tabeli zostały podane wyłącznie jako pomocnicze wskazówki.

Ustawie- nia	Zastosowanie
0 Element grzejny wychoczony
1-3 Pod	grzewanie delikatnych potraw
4-5	Łagodne gotowanie na wolnym ogniu, powoli
6-7	Odgrzewanie i szybkie gotowanie na wolnym ogniu
8	Gotowanie, smażenie w małęj ilosci tłuszczu i pieczeniae
9 Maksymalny poziom ciepla
P Podg	rzewanie przyspieszzone (Boost)

Naczynia kuchenne

Używaj naczyń dobrej jakości o grubym i płaskim dnie wykonanych ze stali, stali emaliowanej, żeliwa lub stali nierdzewnej. Jakość i skład materiału, z którego wykonane są naczynia kuchenne, ma bezpośredni wpływ na wydajność gotowania. - Nie używaj naczyń z wklęsłym lub wypukłym dnem. Naczynia kuchenne wykonane z aluminium i stali nierdzewnej z nieferromagnetycznym dnem oraz szklane, miedziane, mosiężne, ceramiczne i porcelanowe nie nadają się do ogrzewania na płycie indukcyjnej. - Aby sprawdzić, czy naczynie nadaje się do gotowania na płycie indukcyjnej, możesz przyłożyć magnes do spodu naczynia. Jeśli magnes przylgnie, naczynie jest zasadniczo odpowiednie; albo możesz nalać niewielką ilość wody do naczynia i umieścić w strefie gotowania ustawionej na maksymalny poziom mocy. Woda powinna zostać podgrzana po kilku sekundach. - Podczas używania niektórych patelni mogą być słyszalne różne odgłosy spowodowane konstrukcją patelni, ale nie mają one wpływu na wydajność ani bezpieczeństwo płyty grzewczej. - Aby uzyskać najlepsze rezultaty gotowania, należy umieścić patelnię na środku strefy gotowania. - Po wyborze poziomu mocy zacznie pulsować

symbol we wskazaniu strefy gotowania, jeśli patelnia nie zostanie umieszczona w strefie gotowania lub zostanie umieszczona nieodpowiednia patelnia. Strefa gotowania wyłączy się automatycznie po dwóch minutach.

• Jeśli w strefie gotowania zostanie umieszczona odpowiednia patelnia, symbol zniknie, a gotowanie będzie kontynuowane na wybranym poziomie mocy.
• Aby uzyskać najlepszy transfer energii, średnica spodu naczynia kuchennego powinna odpowiadać średnicy strefy gotowania.
• Minimalna średnica naczynia powinna wynosić: 120 mm dla stref gotowania o średnicy 160 mm, 140 mm dla stref gotowania o średnicy 210 mm oraz 160 mm dla stref gotowania o średnicy 290 mm.

Garnek o owalnym dnie

Garnek o małej średnicy

Garnek ustawiony poza środkiem pola

Urządzenie obsługiwane jest za pomocą przycisków dotykowych oraz funkcji potwierdzonych wskazaniem na wyświetlaczu lub sygnałem dźwiękowym.

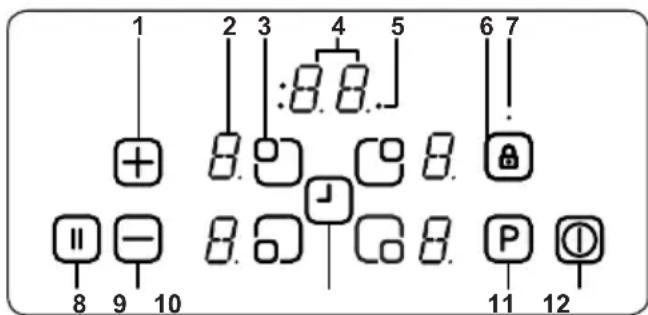

Dotykowy panel sterowania

1- Zwiększenie poziomu ciepła/czasu 2- Wskazanie elementu grzejnego 3- Wybór elementu grzejnego timera

4- Wskazanie timera 5- Wskaźniki stref gotowania z funkcją timera 6- Blokada przycisków 7- Wskaźnik zablokowania przycisków 8- Inteligentna pauza 9- Zmniejszenie poziomu ciepła/czasu 10- Wybór timera 11- Podgrzewanie przyspieszone (funkcja Boost) 12- Przycisk WŁ./WYŁ.

Korzystaj z indukcyjnych stref gotowania, stosując odpowiednie naczynia kuchenne.

Po włączeniu zasilania sieciowego wszystkie wskazania pojawiają się na moment. Następnie płyta grzewcza przełączy się do trybu czuwania i będzie gotowa do użycia.

Płyta grzewcza jest sterowana za pomocą odpowiednich przycisków elektronicznych. Każde naciśnięcie przycisku jest potwierdzane sygnałem dźwiękowym.

Włączanie urządzenia

Włącz płytę grzewczą, naciskając przycisk WŁ./WYŁ. Wskazania wszystkich elementów grzejnych wyświetlają statyczne „0” i pulsują kropki u dołu po prawej stronie. (Jeśli żadna strefa gotowania nie zostanie wybrana w ciągu 20 sekund, płyta grzewcza wyłączy się automatycznie.)

Wyłączanie urządzenia

Płytę grzewczą można wyłączyć w dowolnym czasie, naciskając przycisk

Przycisk Wł./Wył. zawsze posiada priorytet jako wyłącznik.

Włączanie stref gotowania

Naciśnij przycisk wyboru strefy gotowania przyporządkowany do strefy, na której chcesz gotować. We wskazaniu wybranej strefy gotowania wyświetli się statyczna kropka, a we wszystkich innych wskazaniach znikną pulsujące kropki. Wybierz temperaturę za pomocą przycisku zwiększenia poziomu ciepła lub przycisku zmniejszenia poziomu ciepła. Element jest już gotowy do pracy. Aby ustawić krótszy czas gotowania, wybierz zadany poziom gotowania. Następnie naciśnij przycisk „P”, żeby włączyć funkcję przyspieszonego podgrzewania (Boost).

Wyłączanie stref gotowania

Wybierz element, który chcesz wyłączyć i naciśnij przycisk wyboru elementu grzejnego. Przyciskiem

• zmniejsz ustawienie temperatury do „0”. (Równoczesne użycie przycisków + również zmniejsza ustawienie temperatury do „0”)

Jeśli strefa gotowania jest gorąca, wyświetli się symbol „H” zamiast „0”.

Wyłączanie wszystkich stref gotowania

Aby natychmiast wyłączyć wszystkie strefy gotowania, naciśnij przycisk.

Jeśli urządzenie znajduje się w trybie czuwania, wyświetla się symbol „H” we wskazaniach wszystkich gorących stref gotowania.

4.2 FUNKCJA KONTROLI POZIOMU MOCY

Dzięki funkcji kontroli poziomu mocy można ustawić maksymalną moc płyty stosownie do potrzeb, a poziom mocy nie zostanie nigdy przekroczony.

Jak to działa

Jeśli całkowita moc przekroczy ustawiony limit, funkcja kontroli poziomu mocy automatycznie obniży poziom mocy ostatnio wybranej strefy gotowania, wskazanie zacznie pulsować i wyemitowany zostanie sygnał dźwiękowy. Poziom mocy pozostałych stref gotowania pozostanie bez zmian.

Po podłączeniu płyty do zasilania na wyświetlaczu pokazany zostanie na 4-5 sekund domyślny limit mocy, tak jak pokazano na rysunku A.

Dostępnych jest pięć różnych limitów mocy (10 A, 13 A, 15 A, 16 A, 32 A)

Limit mocy Zalecany typ przewodu
10 A	min. 3G1,5 mm2
13 A min. 3G1,5 mm2
15 A min. 3G1,5 mm2
16 A min. 3G1,5 mm2
32 A min 3G4 mm2

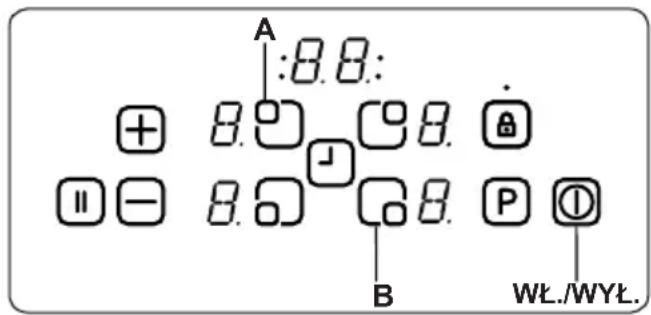

Ustawienie limitu mocy

WAŻNE: Jeśli chcesz ustawić limit mocy, który jest wyższy niż ustawienie domyślne, instalacja elektryczna (przewód, wtyczka, bezpiecznik itp.) wymaga sprawdzenia i wymiany w razie konieczności przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

Po podłączeniu zasilania w ciągu 60 sekund można ustawić żądany poziom mocy płyty, postępując według poniższego opisu:

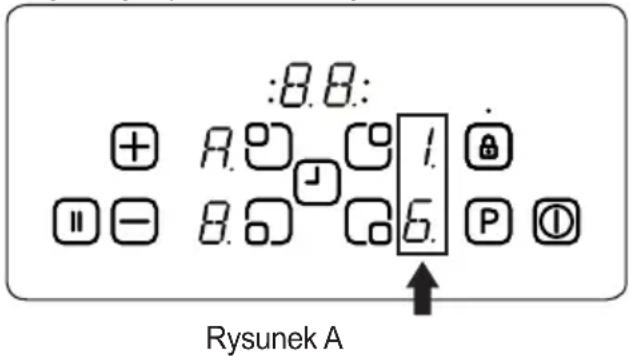

1. Na wyświetlaczu pojawi się najpierw domyślne ustawienie. (Rysunek A).
2. Po wyłączeniu wyświetlacza włącz płytę grzewczą za pomocą przycisku WŁ./WYŁ.①
3. Dotknij i przytrzymaj równocześnie przyciski "A" i "B" przez 2-3 sekundy. Domyślny limit mocy pojawi się ponownie.
4. Wybierz limit mocy, dotykając przycisk "+" lub
5. Następnie dotknij i przytrzymaj równocześnie przyciski "A" i "B" przez 2-3 sekundy, żeby zatwierdzić wybrany limit. Teraz płyta jest gotowa do pracy z nowym ustawieniem limitu mocy.

To ustawienie można wykonać w dowolnym momencie i będzie obowiązywało do czasu kolejnej zmiany.

Wskaźnik pozostającego ciepła

Wskaźnik pozostającego ciepła sygnalizuje, że ceramiczna powierzchnia pola grzewczego jest na tyle gorąca, że stwarza ryzyko oparzenia.

Po wyłączeniu strefy gotowania na odpowiednim wskazaniu wyświetla się symbol „H”, dopóki temperatura przyporządkowanej strefy gotowania nie ostygnie do bezpiecznego poziomu.

Inteligentna pauza

Włączenie inteligentnej pauzy spowoduje obniżenie poziomu mocy wszystkich działających palników.

Jeśli wyłączysz inteligentną pauzę, temperatura elementów grzejnych powróci do poprzedniego poziomu.

Jeśli inteligentna pauza nie zostanie wyłączona, płyta kuchenna wyłączy się po 30 minutach.

Naciśnij przycisk (II), żeby włączyć inteligentną pauzę. Poziom mocy wszystkich włączonych elementów grzejnych zostanie obniżony do poziomu 1 i wyświetli się symbol „II" we wszystkich wskazaniach.

Ponowne naciśnięcie przycisku (II) spowoduje wyłączenie inteligentnej pauzy. Symbol „II" zniknie i moc elementów grzejnych powróci do poprzedniego ustawionego poziomu.

Wyłącznik bezpieczeństwa

Strefa gotowania automatycznie się wyłączy, jeśli przez określony czas ustawienie poziomu grzania nie zostanie zmienione. Zmiana ustawienia poziomu grzania spowoduje rozpoczęcie odliczania czasu od początku. Wartość początkowa zależy od wybranego poziomu temperatury, zgodnie z poniższą tabelą.

Ustawienie poziomu ciepla	Bezpiecznwe wylączenia po upływie
1-2 6 godzin
3-4 5 godzin
5 4 godziny
6-9 1,5 godziny

Zabezpieczenie przed dziećmi

Po włączeniu urządzenia można włączyć funkcję zabezpieczenia przed dziećmi. Żeby włączyć zabezpieczenie przed dziećmi, równocześnie naciśnij przycisk zwiększenia poziomu ciepła ⊕ i przycisk zmniejszenia poziomu ciepła ⊕, a następnie ponownie naciśnij przycisk zwiększenia poziomu ciepła ⊕. Na wskazaniach wszystkich elementów grzejnych wyświetli się symbol „L” oznaczający BLOKADĘ i obsługa za pomocą elementów sterujących nie będzie możliwa. (Jeśli strefa gotowania jest gorąca, na przemian wyświetlą się symbole „L” i „H".)

Płyta grzewcza będzie zablokowana, dopóki nie zostanie odblokowana, nawet jeśli urządzenie zostanie włączone i wyłączone.

Żeby wyłączyć zabezpieczenie przed dziećmi, najpierw należy włączyć płytę grzewczą. Równocześnie naciśnij przycisk zwiększenia poziomu ciepła ⊕ i przycisk zmniejszenia poziomu ciepła ⊕, a następnie ponownie naciśnij przycisk zmniejszenia poziomu ciepła ⊕. We wskazaniu zniknie symbol „L" i wyłączy się płyta grzewcza.

Blokada przycisków

Funkcja zablokowania przycisków służy do ustawienia urządzenia w „bezpiecznym trybie pracy". Nie będzie możliwe przeprowadzenie jakichkolwiek ustawień za pomocą przycisków (np. ustawienia poziomu ciepła). Istnieje tylko możliwość wyłączenia urządzenia.

Funkcja blokady włączy się, jeśli przycisk blokady przycisków zostanie naciśnięty i przytrzymany przez dwie sekundy lub dłużej. Operacja zostanie potwierdzona sygnałem dźwiękowym. Po pomyślnym zakończeniu operacji zacznie pulsować wskaźnik blokady przycisków, a element grzejny zostanie zablokowany.

Funkcja timera

Funkcja timera jest dostępna w dwóch wersjach:

Minutnik (1-99 minut):

Minutnik można obsługiwać po wyłączeniu stref gotowania. Wskazanie timera wyświetla „00” z pulsującą kropką.

Naciśnij przycisk, aby zwiększyć wskazanie czasu lub naciśnij przycisk, aby je zmniejszyć. Zakres ustawienia: od 0 do 99 minut. Jeśli w ciągu dziesięciu sekund nie nastąpi zmiana wyświetlanego czasu, zostanie ustawiony minutnik i zniknie pulsująca kropka. Po ustawieniu minutnika rozpocznie się odliczanie czasu.

Po upływie ustawionego czasu zostanie wyemitowany sygnał dźwiękowy i zacznie pulsować wskazanie timera. Sygnał dźwiękowy wyłączy się automatycznie po dwóch minutach i/lub po naciśnięciu dowolnego przycisku.

W dowolnym momencie można zmienić ustawienie minutnika lub wyłączyć minutnik, naciskając przycisk ustawienia timera i/lub przycisk zmniejszenia czasu. Wyłączenie płyty grzewczej przez dotknięcie przycisku w dowolnej chwili spowoduje również wyłączenie minutnika.

Timer strefy gotowania (1-99 minut):

Jeśli płyta grzewcza jest włączona, można zaprogramować niezależne operacje sterowane zegarem dla poszczególnych stref gotowania. Wybierz strefę gotowania, ustawienie temperatury, a następnie aktywuj timer przyciskiem

. Timer można zaprogramować w ten sposób, by automatycznie wyłączył strefę gotowania. Wokół timera umieszczone są cztery wskaźniki LED wskazujące strefę gotowania, dla której ustawiony jest timer.

Po upływie 10 sekund od ostatniej operacji wskazanie timera zmieni się na wskazanie timera, które będzie działać jako następne (w przypadku zaprogramowania więcej niż jednej strefy gotowania).

Po upływie ustawionego czasu zostanie wyemitowany sygnał dźwiękowy, na wskazaniu timera wyświetli się „00” i zacznie pulsować wskaźnik LED odpowiadający danej strefie gotowania. Zaprogramowana strefa gotowania zostanie wyłączona i wyświetli się symbol „H”, jeśli strefa gotowania będzie gorąca.

Sygnał dźwiękowy i pulsujące wskaźniki timera wyłączają się automatycznie po 2 minutach lub po naciśnięciu dowolnego przycisku.

Sygnał dźwiękowy

Podczas pracy płyty grzewczej następujące działania zostaną zasygnalizowane przez wyemitowanie sygnału dźwiękowego:

• Prawidłowa aktywacja przycisku zostanie potwierdzona krótkim sygnałem dźwiękowym.
• Naciśnięcie i przytrzymanie przycisku przez

Dłuższy czas (10 sekund) sygnalizowany jest długim, przerywanym sygnałem dźwiękowym.

Podgrzewanie przyspieszone (funkcja Boost)

Żeby skorzystać z tej funkcji, wybierz strefę gotowania i ustaw żądany poziom gotowania, a następnie naciśnij przycisk „P" (funkcja Boost).

Funkcję Boost można aktywować tylko wtedy, gdy jest ona dostępna dla wybranej strefy gotowania. Jeśli funkcja Boost zostanie włączona, we wskazaniu odpowiadającym danej strefie gotowania pojawi się symbol „P".

Włączenie funkcji Boost powoduje przekroczenie maksymalnego poziomu mocy, co aktywuje funkcję kontroli poziomu mocy.

Pulsowanie wskazania odpowiedniej strefy gotowania oznacza konieczność obniżenia poziomu mocy. Wskazanie pulsuje przez 3 sekundy i umożliwia przeprowadzenie dalszych ustawień przy obniżeniu poziomu mocy. Nie ma go w innych sekcjach dotyczących obniżenia poziomu mocy.

Kody blędów
W przypadku wystapienia usterki we wskazaniach elementów grzejnych wyświetlą są kod blȩdu.
E0	Funkcja ograniczenia nat三点zenia prȩdu musi zostać wybrana w momencie, gdy produkt jest zasilany. W przyciwnym razie wyświetlą są bląd E0. Jednoczesnej ta funkcja powinna być wybrana na wyświetlącu i płycie glównej. Jeśli wystapi bląd w oprogramowaniu dowolnej karty, produkt wyświetlą bląd. Klient nieMZe ingerowania w ten bląd. Naleźwe wyzwac autoryzowany serwis.
E1	Usterka wentylatora chłodźacego. Skontaktuj są z autoryzowanym serwisem.
E2	Ten bląd wyświetlą są, gdy element grzejny jest zbyt goracious. W przypadku wystapieniakiego blądu element grzejny musi zostac schłodzony. Powinien zostac uruchomiony ponownie po schłodzeniu.
E3	Napiȩcie sieciowe jest wyźstate od wartenosci znamionowej. Wymiarcz zasilanie płty grzewczej naciskajacz przycisk WŁ./WYL. i odczekaj, dopókiNie zniknie symbol „H" we wskazaniach wszystkich stref gotowania. Wymiarcz zasilanie płty grzewczej naciskajcz przycisk WŁ./WYL. i kontynuuj przech. Jeśli ten sam bląd są powtarza, skontaktuj są z autoryzowanym serwisem.
E4	Częstotłowość zasilania jest三点na od wartenosci znamionowej. Wymiarcz zasilanie płty grzewczej naciskajcz przycisk WŁ./WYL. i odczekaj, dopókiNie zniknie symbol „H" we wskazaniach wszystkich stref gotowania. Wymiarcz zasilanie płty grzewczej naciskajcz przycisk WŁ./WYL. kontynuuj przech. Jeśli ten sam bląd są powtarza, odlącz wynczke przybewodu zasilaignego ur.§zdenia i podźczy są ponownie. Wymiarcz zasilanie płty grzewczej naciskajcz przycisk WŁ./WYL. kontynuuj przech. Jeśli ten sam bląd są powtarza, skontaktuj są z autoryzowanym serwisem.
E5	Temperatura wewétrzna płty grzewczej jest zbyt wysoka. Wymiarcz zasilanie płty grzewczej naciskajcz przycisk WŁ./WYL. i pozostaw elementy grzejne do ostropygnecia.
E6	Będkomunikacja między dotyknowym panelem sterownikia i elementem grzejnym. Skontaktuj są z autoryzowanym serwisem.
E7	Usterka czujnika temperature spiral. Skontak-tuj są z autoryzowanym serwisem.

E8	Usterka czujnika temperature ukradu chłodźacego. Skontaktuj są z autoryzowanym serwisem.
EA	Będ nasycenia dużej spirali. Wącz zasilanie płyty grzewciej, nacziskAACrzycisk WŁ./WYŁ. i kontynuuj prace. Ješli ten samblaź sie powtarza, skontaktuj są z autoryzowanym serwisem.
EC	Będ napięcia zasilajść. Wącz zasilanie płyty grzewciej nacziskAACrzycisk WŁ./WYŁ. i kontynuuj prace. Ješli ten samblaź sie powtarza, skontaktuj są z autoryzowanym serwisem.
C1-C8	Alarm mikroprocesora. Po tym ostrzeżeniu odetnićdopłwy energii od produktu, a nastepnie ponownie podȩcz zasilanie do produktu. Ješli ten samblaź pojawisi ponownie, skontaktuj są z autoryzowanym serwisem.

4.3 AKCESORIA

Łopatka ze szkła witroceramicznego

Należy zawsze używać szklanej łopatki do usuwania z płyty plam po rozlanych płynach lub pozostałości jedzenia przed zastosowaniem chemicznych środków czyszczących. Jest to znakomity sposób usuwania nawet najmniejszych pozostałości jedzenia z płyty oraz rozlanych płynów z gorących stref gotowania, zanim przypalą się na płycie.

Ważne: Po użyciu należy zawsze nałożyć osłonę zabezpieczającą ostrze. Należy zachować ostrożność podczas używania łopatki i przechowywać ją w miejscu niedostępnym dla małych dzieci.

5. CZYSZCZENIE I KONSERWACJA

5.1 CZYSZCZENIE

OSTRZEŻENIE: Przed przystąpieniem do czyszczenia wyłącz urządzenie

i pozwól mu ostygnąć.

Wskazówki ogólne

• Sprawdź przed zastosowaniem, czy środki czyszczące są odpowiednie i zalecane przez producenta. Używaj mleczek lub płynów czyszczących, które nie zawierają drobinek. Nie używaj produktów żrących (powodujących korozję), proszków ściernych, druciaków ani ostrych narzędzi, które mogłyby uszkodzić powierzchnię urządzenia.

Nie używaj produktów czyszczących z drobinkami, które mogłyby

zarysować szklane, emaliowane i/lub malowane elementy urządzenia.

• W przypadku przelania jakichkolwiek płynów należy je natychmiast usunąć, aby zapobiec uszkodzeniu elementów urządzenia.

Do czyszczenia urządzenia nie należy stosować odkurzaczy parowych.

Czyszczenie szkła ceramicznego

Szkło ceramiczne jest w stanie wytrzymać nacisk ciężkich naczyń, ale może pęknąć, jeśli zostanie uderzone ostrym przedmiotem.

OSTRZEŻENIE: Kuchenne płyty ceramiczne - w przypadku pęknięcia powierzchni, aby uniknąć możliwości porażenia prądem, należy wyłączyć urządzenie i skontaktować się z serwisem.

• Do czyszczenia witroceramicznej szklanej powierzchni użyj mleczka lub płynów czyszczących. Następnie spłucz i dokładnie osusz suchą ściereczką.

Nie wolno stosować środków czyszczących przeznaczonych do stali, ponieważ mogą uszkodzić powierzchnię.

Użycie naczyń z podstawkami lub powlekanych do przygotowania substancji o niskiej temperaturze może doprowadzić do uszkodzenia płyty szklano-ceramicznej. Jeśli na powierzchnię płyty grzewczej przypadkowo spadną plastikowe elementy, cienka folia, cukier lub

produkty spożywcze, należy je natychmiast usunąć z obszaru gotowania za pomocą skrobaczki. Jeśli te substancje stopią się, mogą uszkodzić płytę szklano-ceramiczną. W przypadku gotowania bardzo słodkich potraw, np. dżemu, należy wcześniej nałożyć warstwę odpowiedniego środka ochronnego, jeśli to możliwe.

Kurz nagromadzony na powierzchni płyty należy zetrzeć suchą ściereczką. - Wszelkie zmiany koloru szkła ceramicznego nie wpływają na strukturę ani trwałość płyty ceramicznej i powodują zmiany wewnątrz materiału.

Zmiany koloru szkła mogą mieć różne przyczyny:

1. Powierzchnia płyty nie została oczyszczona z rozlanej potrawy.
2. Używane nieodpowiednie naczynia na płycie grzewczej powodują erozję jej powierzchni.
3. Używane nieodpowiednie środki czyszczące.

Czyszczenie elementów ze stali nierdzewnej (jeśli są dostępne)

• Należy regularnie czyścić elementy urządzenia ze stali nierdzewnej.
• Przetrzyj elementy ze stali nierdzewnej przy pomocy miękkiej ściereczki namoczonej tylko w wodzie. Następnie dokładnie osusz suchą ściereczką.

Nie wolno czyścić elementów ze stali nierdzewnej, jeśli są jeszcze gorące po gotowaniu.

Nie wolno pozostawiać octu, kawy, mleka, soli, wody, soku z cytryny lub pomidorowego na elementach ze stali nierdzewnej przez dłuższy czas.

6. ROZWIĄZYWANIE PROBLEMÓW I TRANSPORT

6.1 ROZWIĄZYWANIE PROBLEMÓW

Jeśli po sprawdzeniu podstawowych sposobów usuwania usterek nadal występuje problem z urządzeniem, należy skontaktować się z personelem autoryzowanego serwisu lub inną wykwalifikowaną osobą.

Problem Mnöliwa przyczyna Rozwiązanie
Wyświetlacz sterowania płyty grzewciej jest zaciemnio. NieMZna wączyć płyty grzewciej lub stref gotowania.	Brak zasilania.	Sprawdź bezpiecznik w instalacji domowej, do króje podȩczone jest ur.§adzenia.Sprawdź, czyNie wystapła przerwa w zasilaniu próbujac wączyć innere ur.§adzenia elektronicze.
Pfyta grzewca wymięcza są podczas pracy, a na zaḍym wyświetlaczu pulsuje symbol „F".	Elementy sterujuce są wilgotne lub znajduje są na nich jakis przystremiot.	Osusz elementy sterujuce lub usń przystremiot.
Pfyta grzewca wymięcza są podczas pracy.	Jedna ze stref gotowania byla wymićzona zbyt dlugo.	MZna ponownie uzyć strefy gotowania wymićzȩć są ponownie.
Elementy sterujuce płyty grzewciej nie dzialaja i swieci są wskaznik zabezipieczenia przydzieymi.	Zabezpieczenie przydziemi jest wymićzone	Wymią zabezipieczenie przydzieymi
Podczas gotowania garnki o plaskich podstawach emituacja odgłowy lub płyta grzewcie zemituju klikajćy dzwęk.	Jest to normalne w przypadku naczn do gotowania na płycie grzewciej. jest spowodowane przenoszeniem energii z płyty grzewciej na naczyny.	To normalna sytuacja. Nie wystepuJE zadne zagrożenie dla płyty grzewciej ani dla naczn.
Symbol „U" świeci są wyświetlaczu jedernej ze stref gotowania.	W strefie gotowania brak naczyna lub naczyny jest niedopowieisdiction.	Użyj odpowiedniago naczynaia.
Poziom mocy 9 lub „P" jest automatycznie redukowy. Jeźli wyjbierzysz poziom mocy „P" lub 9 na dwóch strefach gotowania znajdujacych są po对他们 samej stronie, w tym samym czasie.	Zostów osiaginipty maksymalny poziom mocy dla obu stref.	Eksplatoatacia obu stref przy poziomie mocy „P" lub 9 spowodowaby przykroczenia maksymalnégo dopuszcjalnégo poziomu mocy obu stref.

6.2 TRANSPORT URZĄDZENIA

Jeśli chcesz przetransportować urządzenie, wykorzystaj oryginalne opakowanie i przenoś je w oryginalnym opakowaniu. Postępuj zgodnie z oznaczeniami transportowymi na opakowaniu. Przyklej taśmą wszystkie oddzielne elementy urządzenia, aby zapobiec uszkodzeniu urządzenia podczas transportu.

Jeśli nie posiadasz oryginalnego opakowania, przygotuj pudło do przewożenia tak, aby urządzenie, a zwłaszcza jego zewnętrzne powierzchnie, były chronione przed zewnętrznymi zagrożeniami.
