INSTRUKCJA OBSŁUGI 2200000 WOLFCRAFT

Tłumaczenie oryginalnej instrukcji obsługi INSTRUKCJA

• UWAGA! Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa oraz instrukcje, które zostały dostarczone wraz z pompą napędzaną wiertarką. Zaniedbania w zakresie przestrzegania wskazówek bezpieczeństwa i instrukcji mogą prowadzić do powstania obrażeń ciała.

• Instrukcję obsługi należy starannie zachować do późniejszego wykorzystania.

UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM

Pompa napędzana wiertarką nadaje się do opróżniania zbiorników, np. stawów ogrodowych, beczek z deszczówką, basenów z hydromasażem, uszkodzonych pralek. Pompa napędzana wiertarką jest przystawką przystosowaną wyłącznie do wiertarek o minimalnej mocy 600 W. Używana wiertarka musi spełniać wymagania normy DIN EN 60745. Pompa napędzana wiertarką jest wyposażona w dwa przyłącza na węże dostępne w handlu. Aby zapobiec obróceniu pompy napędzanej wiertarką, należy ją zamocować na odpowiedniej desce za pomocą dostarczonych elementów mocujących. Pompa napędzana wiertarką jest pompą samozasysającą; może pracować na sucho maksymalnie przez 30 sekund. Dlatego należy koniecznie regularnie smarować pompę olejem. Maksymalna wydajność pompy napędzanej wiertarką wynosi 3000 l/h (zależnie od średnicy węży).

SYMBOLE I ICH ZNACZENIE

Ostrzeżenie przed ogólnymi zagrożeniami

Używać nauszników ochronnych. Nie używać w środowisku mokrym lub wilgotnym! Przeczytać instrukcję / wskazówki! Zakładać rękawice ochronne. Regularnie smarować olejem pompę napędzaną wiertarką. Uwaga: Nie nadaje się do cieczy trujących, żrących i palnych. Nie nadaje się do artykułów spożywczych! Używać okularów ochronnych. Na czas nieużywania lub w przypadku uszkodzenia wyciągnąć wtyczkę z gniazdka! Zakładać maskę ochronną. Maksymalnie 2800 obr./min, tylko w prawo. Maks. wysokość tłoczenia Nr art. Ø węża 1/2“ Ø węża 3/4“ 2200.000 30 m 24 m 2202.000 15 m – 2207.000 24 m 18 mN

• Głębokość zasysania pompy napędzanej wiertarką wynosi maksymalnie 3 m, maksymalna wysokość tłoczenia zależy od średnicy węża (zob. tabela powyżej).

• Długość swobodnego węża po stronie ssania do zasysanego materiału musi wynosić przynajmniej 1 metr.

• Pompę napędzaną wiertarką należy zamocować na odpowiedniej desce za pomocą dostarczonych elementów mocujących.

• Uwaga: Wiertarka musi całkowicie przylegać do deski. Zwrócić uwagę, aby odległość wiertarki i pompy do krawędzi deski wynosiła przynajmniej 5 cm!

• Uwaga: Niezastosowanie elementów mocujących lub użycie zbyt krótkiej deski może spowodować, że pompa z wiertarką będą obracały się wokół własnej osi. Może doprowadzić to do przerwania przewodu zasilającego i porażenia prądem elektrycznym.

• Uwaga: Wiertarka może obracać się tylko w prawo.

• Kierunek przepływu jest oznaczony strzałką. Podłączyć wąż ssący i tłoczący. Podczas zasysania strona tłoczenia musi być otwarta. Wydajność tłoczenia można regulować, zmieniając prędkość obrotową wiertarki. Po zakończeniu opróżniania zbiornika bezpośrednio wyłączyć wiertarkę.

WSKAZÓWKI BEZPIECZEŃSTWA

• Uwaga: Aby zapobiec przewróceniu się lub obróceniu wiertarki, przed jej włączeniem należy zwrócić uwagę na przyleganie uchwytu wiertarki do zamontowanej deski. Niebezpieczeństwo zgniecenia lub obrażeń ciała!

• Obowiązują przepisy bezpieczeństwa podane przez producenta wiertarek. Nieprzestrzeganie instrukcji obsługi stwarza zagrożenie dla życia.

• Dozwolone jest stosowanie tylko maszyn homologowanych według obowiązujących przepisów.

• Wyciągnąć wtyczkę z gniazdka przed przeglądem wiertarki lub jeżeli nie jest ona używana.

• Przed rozpoczęciem pracy sprawdzić działanie oraz prawidłowy montaż pompy i wiertarki. Ponadto należy sprawdzić przyłącza węży i obudowę pompy pod kątem wycieków.

• Uwaga: Chronić przed bryzgami wody - niebezpieczeństwo porażenia prądem!

• Uwaga: Między wtyczką urządzenia a gniazdkiem elektrycznym koniecznie umieścić wyłącznik różnicowoprądowy (FI).

• Uwaga: Chronić wiertarkę przed wilgocią - niebezpieczeństwo porażenia prądem!

• Używać tylko pod nadzorem. Dzieci i młodzież nie mogą obsługiwać pompy; powinni przebywać w odpowiedniej odległości od podłączonego urządzenia.

• Uwaga: Pozostałości smarów! Przed użyciem starannie przepłukać gorącą wodą.

• Uwaga: Nie przetłaczać płynów trujących, żrących i łatwopalnych, takich jak benzyna, nafta, rozpuszczalnik nitro, lub substancji wybuchowych i wody pitnej. Nie przetłaczać artykułów żywnościowych oraz gorących cieczy o temperaturze powyżej 40°C.

• Uwaga: Pompy nie wolno obracać ręką.

• Zwrócić uwagę na stabilne ustawienie użytkownika i stosowanego urządzenia.

• Urządzeń i narzędzi należy używać tylko zgodnie z ich przeznaczeniem.

• Nie dokonywać zmian technicznych w pompie napędzanej wiertarką.

• Nie pracować przy użyciu wadliwych urządzeń.

• Zadbać o odzież przylegającą do ciała (zwłaszcza rękawy) i zabezpieczyć włosy.

• Wszystkie czynności należy wykonywać w środkach ochrony osobistej.

• Nie dotykać pracujących urządzeń.

• Nie zezwalać osobom niedoświadczonym na pracę przy użyciu urządzeń i narzędzi bez instrukcji lub nadzoru.

• Pracę zawsze wykonywać zgodnie z planem, zachowując pełną koncentrację.

• Używać tylko oryginalnych części zamiennych wolfcraft, stosowanie innych części grozi utratą gwarancji.

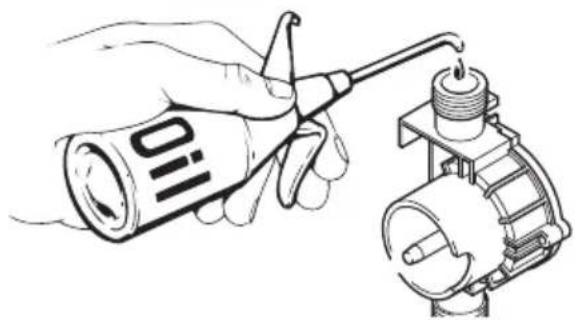

• Łożysko wirnika pompy należy regularnie smarować dostępnym w handlu olejem maszynowym. ŚRODOWISKO W przypadku utylizacji pompy napędzanej wiertarką należy bezwzględnie przestrzegać miejscowych przepisów dotyczących sposobu utylizacji odpadów. 29Oświadczenie gwarancyjne Drodzy majsterkowicze! Zakupiony przez Państwo produkt firmy wolfcraft jest wysokiej jakości i korzystanie z niego podczas domowych remontów będzie sprawiać wiele radości. Produkty firmy wolfcraft odpowiadają najostrzejszym normom technicznym i zanim trafią na rynek, przechodzą wiele złożonych etapów konstrukcyjnych i testowych. Stałe kontrole i regularne testy podczas produkcji seryjnej zapewniają wysoką jakość naszych urządzeń. Staranne opracowanie konstrukcji i niezawodne kontrole jakości dają pewność dokonania dobrego zakupu. Na zakupiony produkt firmy wolfcraft otrzymują Państwo 10-letnią gwarancję od daty zakupu pod warunkiem korzystania z urządzenia wyłącznie na potrzeby napraw domowych. Gwarancja obejmuje tylko szkody dotyczące samego przedmiotu zakupu i odnoszące się jedynie do wad materiału i błędów fabrycznych. Gwarancją nie są objęte usterki ani uszkodzenia wynikające z nieprawidłowej obsługi lub braku konserwacji produktu. Gwarancja nie obejmuje także zwykłych i wynikających z normalnego użytkowania oznak zużycia ani braków czy uszkodzeń, o których klient wiedział podczas zawierania transakcji. Roszczeń gwarancyjnych można dochodzić wyłącznie za okazaniem rachunku/dowodu zakupu. Przyznawana przez firmę wolfcraft gwarancja nie ogranicza praw kupującego jako konsumenta (do działań naprawczych, odstąpienia od zakupu lub obniżenia ceny kupna ze względu na wadę towaru, za którą odpowiada sprzedający, zwrotu nakładów czy odszkodowania). Roszczenia gwarancyjne należy kierować na adres: wolfcraft GmbH Wolffstraße 1 56746 Kempenich Niemcy Deklaracja zgodności według dyrektywy maszynowej WE, 2006/42/WE, załącznik II A Firma wolfcraft GmbH z siedzibą w Niemczech, 56746 Kempenich, Wolff Str. 1, niniejszym oświadcza, że pompa napędzana wiertarką (2200, 2202, 2207) spełnia wymagania dyrektywy maszynowej 2006/42/WE. Kempenich, 31.01.2018 Thomas Wolff Osoba upoważniona do podpisywania deklaracji zgodności i opracowania dokumentacji technicznej. (Zarząd; wolfcraft GmbH)

"LŁ" Spółka z ograniczoną odpowiedzialnością sp. k. ul. Wrocławska 43, Byków PL-55-095 Mirków k. Wrocławiatel. Telefon: 0048 71 3980800 Telefax: 0048 71 3980802 firma@langelukaszuk.pl
