NÁVOD K OBSLUZE 2200000 WOLFCRAFT

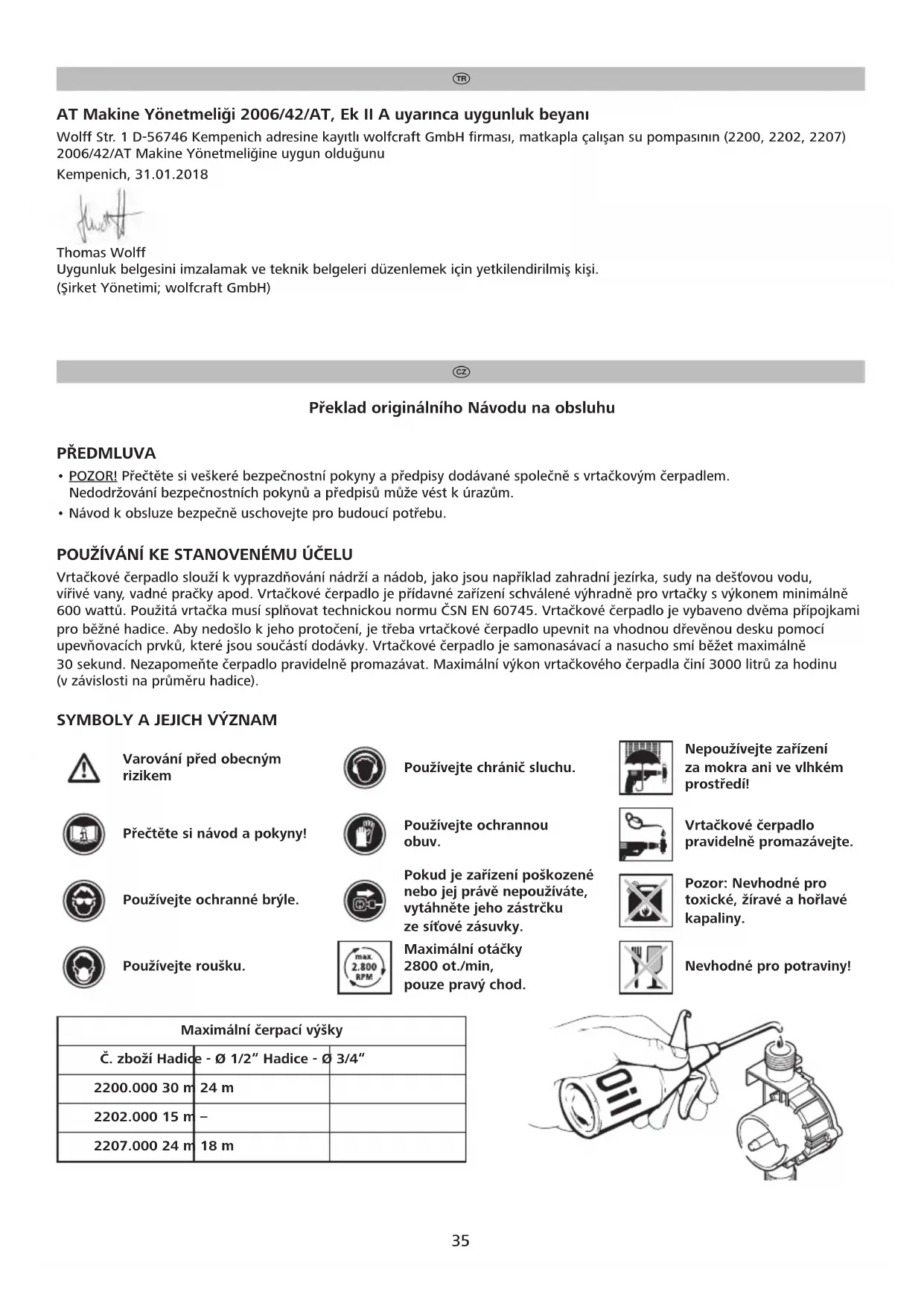

Překlad originálního Návodu na obsluhu PŘEDMLUVA

• POZOR! Přečtěte si veškeré bezpečnostní pokyny a předpisy dodávané společně s vrtačkovým čerpadlem. Nedodržování bezpečnostních pokynů a předpisů může vést k úrazům.

• Návod k obsluze bezpečně uschovejte pro budoucí potřebu. POUŽÍVÁNÍ KE STANOVENÉMU ÚČELU Vrtačkové čerpadlo slouží k vyprazdňování nádrží a nádob, jako jsou například zahradní jezírka, sudy na dešťovou vodu, vířivé vany, vadné pračky apod. Vrtačkové čerpadlo je přídavné zařízení schválené výhradně pro vrtačky s výkonem minimálně 600 wattů. Použitá vrtačka musí splňovat technickou normu ČSN EN 60745. Vrtačkové čerpadlo je vybaveno dvěma přípojkami pro běžné hadice. Aby nedošlo k jeho protočení, je třeba vrtačkové čerpadlo upevnit na vhodnou dřevěnou desku pomocí upevňovacích prvků, které jsou součástí dodávky. Vrtačkové čerpadlo je samonasávací a nasucho smí běžet maximálně 30 sekund. Nezapomeňte čerpadlo pravidelně promazávat. Maximální výkon vrtačkového čerpadla činí 3000 litrů za hodinu (v závislosti na průměru hadice).

SYMBOLY A JEJICH VÝZNAM

Varování před obecným rizikem

Používejte chránič sluchu. Nepoužívejte zařízení za mokra ani ve vlhkém prostředí! Přečtěte si návod a pokyny! Používejte ochrannou obuv. Vrtačkové čerpadlo pravidelně promazávejte. Pozor: Nevhodné pro toxické, žíravé a hořlavé kapaliny. Nevhodné pro potraviny! Používejte ochranné brýle. Pokud je zařízení poškozené nebo jej právě nepoužíváte, vytáhněte jeho zástrčku ze síťové zásuvky. Používejte roušku. Maximální otáčky 2800 ot./min, pouze pravý chod. Maximální čerpací výšky Č. zboží Hadice - Ø 1/2“ Hadice - Ø 3/4“ 2200.000 30 m 24 m 2202.000 15 m – 2207.000 24 m 18 mk PRACOVNÍ POKYNY

• Maximální sací hloubka vrtačkového čerpadla činí 3 metry, maximální výtlačná výška závisí na průměru hadice (viz tabulka výše).

• Na sací straně musí volná délka hadice až k odsávané tekutině činit minimálně 1 metr.

• Vrtačkové čerpadlo je třeba pomocí dodávaných upevňovacích prvků upevnit na vhodnou dřevěnou desku.

• Pozor: Vrtačka musí celá přiléhat k desce. Dbejte na to, aby odstup vrtačky a vrtačkového čerpadla od okraje desky činil minimálně 5 cm!

• Pozor: Bez použití upevňovacích prvků nebo při použití příliš krátké podložky se bude čerpadlo spolu s vrtačkou otáčet kolem osy. Tím může dojít k přetržení elektrického kabelu a k úrazu elektrickým proudem.

• Pozor: Vrtačku je možno používat pouze při pravém chodu.

• Směr průtoku označuje šipka. Připojte sací a výtlačnou hadici. Během odsávání musí být výtlačná strana otevřená. Množství čerpané kapaliny lze regulovat nastavením otáček vrtačky. Až bude nádrž zcela vyprázdněna, vrtačku ihned vypněte.

• Pozor: Před zapnutím vrtačky dbejte na to, aby rukojetí spočívala na namontované desce. Zabráníte tím jejímu protočení nebo překroucení. Hrozí nebezpečí přiskřípnutí, případně úrazu!

• Je povinné dodržovat bezpečnostní předpisy výrobce vrtačky. Nedodržování návodu k obsluze je životu nebezpečné.

• Je povoleno používat pouze nástroje schválené podle aktuálně platných předpisů.

• Pokud vrtačku právě nepoužíváte nebo se chystáte provést její údržbu, je třeba vytáhnout síťovou zástrčku.

• Před zahájením práce ověřte funkčnost a správnou montáž čerpadla i vrtačky. Prověřte také těsnost hadicových přípojek a krytu čerpadla.

• Pozor: Zamezte kontaktu se stříkající vodou – nebezpečí úrazu elektrickým proudem!

• Pozor: Mezi zástrčku zařízení a síťovou zásuvku je bezpodmínečně nutné vložit proudový chránič (FI).

• Pozor: Vrtačku chraňte před vlhkostí – nebezpečí úrazu elektrickým proudem!

• Zařízení mějte během provozu pod dozorem. Děti a mladiství nesmí čerpadlo obsluhovat a je třeba zamezit jejich přístupu k připojenému zařízení.

• Pozor: Zbytky maziva! Před použitím zařízení pečlivě propláchněte horkou vodou.

• Pozor: Nečerpejte žádné toxické, žíravé a vysoce hořlavé látky (benzín, nafta) ani dusíkaté či výbušné látky či pitnou vodu. Nečerpejte žádné potraviny ani horké kapaliny o teplotě vyšší než 40 °C.

• Pozor: Čerpadlem neotáčejte ručně.

• Dbejte vždy na vlastní stabilitu i na stabilitu používaného nástroje.

• Používejte nástroje a nářadí výhradně ke stanovenému účelu použití.

• Na vrtačkovém čerpadle neprovádějte žádné technické úpravy.

• Nikdy nepracujte s vadným zařízením.

• Dbejte na to, aby vám oblečení přiléhalo k pokožce (zvláště rukávy) a chraňte si vlasy.

• Při veškerých pracích používejte osobní ochranné pomůcky.

• Neberte nástroje do rukou, pokud jsou právě v provozu.

• Nesvěřujte obsluhu nástrojů a nářadí nezkušeným osobám bez patřičného proškolení nebo dozoru.

• Pracujte vždy podle plánu a soustředěně.

• Používejte pouze originální díly značky wolfcraft. V opačném případě nepřebíráme žádnou odpovědnost.

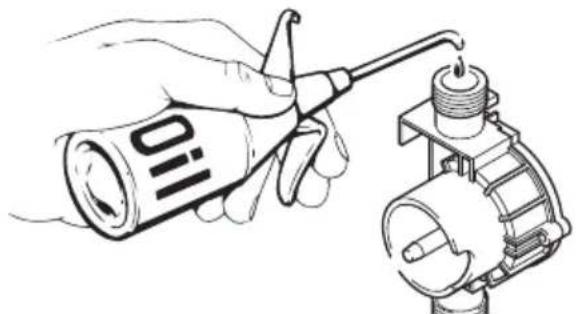

• Uložení rotoru pumpy je nutné pravidelně promazávat strojním olejem.

V případě likvidace vrtačkového čerpadla se řiďte místními předpisy pro likvidaci odpadů. 36Prohlášení o záruce Vážený/á zákazníku/zákaznice, zakoupili jste kvalitní výrobek firmy wolfcraft, který Vám při domácích pracích přinese mnoho radosti. Výrobky wolfcraft splňují náročné technické normy a před uvedením do prodeje prošly intenzivním vývojem a zkouškami. V průběhu sériové výroby zajišťují vysokou úroveň kvality neustálé kontroly a pravidelné testy. Solidní technický rozvoj a spolehlivá kontrola kvality Vám dávají záruku, že jste při nákupu rozhodli správně. Na zakoupený výrobek wolfcraft Vám při jeho výhradním používání v hobby režimu poskytujeme záruku po dobu 10 let ode dne zakoupení. Záruka se vztahuje pouze na škody na samotném zakoupeném předmětu, a to pouze takové, které vznikly v důsledku vady materiálu nebo chybného zpracování. Záruka se nevztahuje na závady a škody způsobené nesprávnou obsluhou nebo zanedbáním údržby. Záruka se nevztahuje na obvyklé příznaky opotřebení v důsledku používání ani na vady a škody, které byly zákazníkovi známy při uzavření kupní smlouvy. Nároky vyplývající ze záruky lze uplatnit jen při předložení účtenky/dokladu o koupi. Záruka poskytnutá firmou wolfcraft neomezuje Vaše zákonem stanovená práva spotřebitele (dodatečné plnění, odstoupení od smlouvy nebo její omezení, náhrada škody nebo vynaložených nákladů). Nároky vyplývající ze záruky je třeba směrovat na: wolfcraft GmbH Wolffstraße 1 56746 Kempenich Německo Prohlášení o shodě podle směrnice ES o strojních zařízeních č. 2006/42/ES, příloha II A Společnost wolfcraft GmbH se sídlem na adrese D-56746 Kempenich, Wolff Strasse 1, tímto prohlašuje, 1. že vrtačkové čerpadlo (2200, 2202, 2207) splňuje požadavky směrnice o strojních zařízeních č. 2006/42/ES. Kempenich, 31.01.2018 Thomas Wolff Zplnomocněná osoba k podpisu prohlášení o shodě a k sestavení technických podkladů. (vedení společnosti; wolfcraft GmbH)
