INSTRUKCJA OBSŁUGI STA1506 Monacor
Wielokanałowe wzmacniacze PA
Niniejsza instrukcja jest przyznaczona dla uzytkowników instalatorów posiadajych specjalistyczna wiedź z zakresu systemów PA. Przed Rozpoczeciem uzytkowania prosze dokladnie zapoznać są nimiejsza instrukcja i zachować są do wglady. Prosze otworzy nimiejsza instrukcję na stronie 3. Pokazano tam Rozkład elementów operacyjnych i zȩczy.

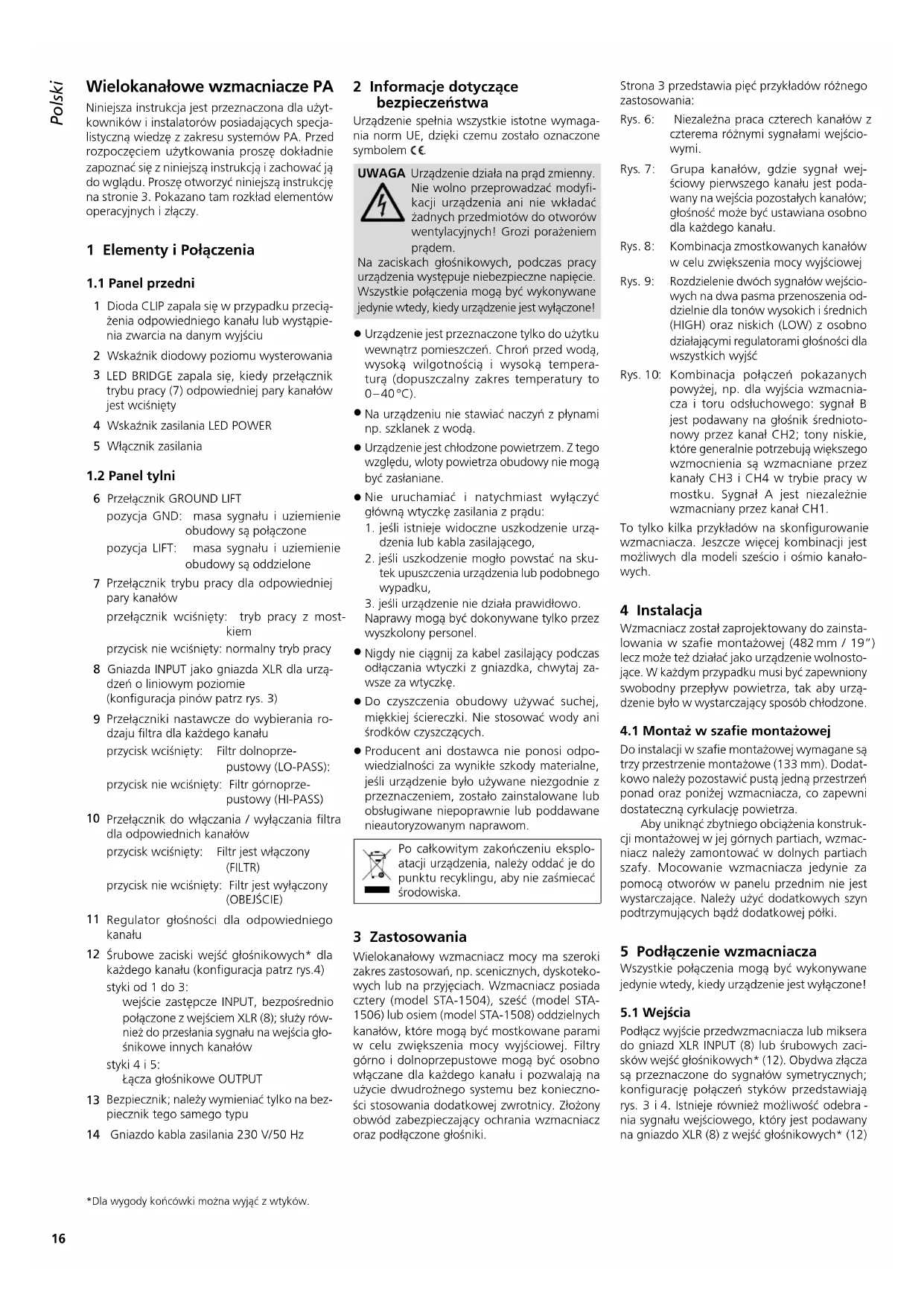

1 Elementy i Połaczenia
1.1 Panel przedni
1 Dioda CLIP zapala sie w przypadku przycięzenia odpowiedniego kanalu lub wystapienia zwarcia na danym wyjsciu
2 Wskaznik diodowy poziomu wysterowania
3 LED BRIDGE zapala sie, kiedy przyȩcznik trybu pracy (7) odpowiedniaj pary kanów jest wciński
4 Wskaznik zasilania LED POWER
5 Włacznik zasilania
1.2 Panel tylini
6 Przelacznik GROUND LIFT
pozycja GND: masa sygnatu i uziemienie
obudowy sa połaczone
pozycja LIFT: masa sygnatu i uziemienie
obudowy sa oddzielone
7 Przelacznik trybu pracy dla odpowiedniaj pary kanalow
przelacznik wciński: tryb pracy z mostkiem
przycisk nie wciński: normalny tryb pracy
8 Gniaizda INPUT jako gniaizda XLR dla urzadzen o liniowym poziomie (konfiguracja pinów patrz rys. 3)
9 Przelaczniki nastawcze do wybierania rodzaju filtra dla kazdego kanalu przycisk wciński: Filtr dolnoprzejustowy (LO-PASS): przyciskNie wciński: Filtr gornyoprzejustowy (HI-PASS)
10 Przelacznik do węczenia / wȩczania filtrada odpowiednich kanalów
przycisk wciński: Filtr jest wȩczony (FILTR)
przycisk nie wciński: Filtr jest wȩczony (OBEJSCE)
11 Regulator glosnosci dla odpowiedniego kanalu
12 Srubowe zaciski wejsc glosnikowych* dla kaźdego kanalu (konfiguracja patrz rys.4) styki od 1 do 3: wejscie zastepcze INPUT, bezposrednio polaczone z wejsciem XLR (8); sluzy rowniez do przystania sygnalu na wejscia glosnikowe innych kanalow styki 4 i 5: taczga losnikowe OUTPUT
13 Bezpiecznik; nalezy wymieniac tylko na bezpiecznik tego samego��u
14 Gniazdo kabla zasilania 230 V/50 Hz
2 Informacja dotycznebezpieczeinstwa
Urzadzenie spelnia wzystkie istote wymagania norm UE, Dziegersczemu zostalo oznaczone symbolem C
UWAGA
Urzadzenia dane na prad zmienny. Nie wolno przypoprowadzac modyfikaci urzadzenia ani nie wkladac zadnych przydmiotow do otworow wentylacyjnych! Grozi porazeniem pradem.
Na zaciskach glosnikowych, podczas pracy urzadzenia wystepuje niebepeziejne napiecie. Wszystkie polaczzenia moga byc wykonywane Jedynie wtedy, kiedy urzadzenia jest wylaczone!
- Urzadzenia jest przyznaczone tylko do uzytku wewnatrz pomieszczen. Chron przyd woda, wysoka wilgotnoscia i wysoka temperatura (dopuszczalny zakres temperatury to 0 - 40^
- Na urzadzeniu nie stawiac naczyn z pynami np. szklanek z woda.
- Urzadzenie jest chlodzone powietrzem. Z togo wzgledu, wloty powietrza obudowy nie moga byczaslaniane.
-
Nie uruchamiac i natychmiast wyłaczyc glowna wtyczke zasilania z prady:
-
besteht wie widoczne uszkodzenia urzadzenia lub kabla zasilajacego,
2.jni uszkodzenie moglo.powstac na skutek upuszczenia urzadzenia lub podobnego wypadku, -
jejú urzadzenie nie dział prawidtowo.
Naprawy moga byc dokonywane tylko przyż wyszkolony.personel. -
Nigdy nie ciagnij za kabel zasilajacy podczas odłuczania wtyczki z gniaźdka, chwytaj za-zawsze za wtyczke.
- Do czyszczenia obudowy uzywaćSuchej, miękkiej sciereczki. Nie stosowej wody ani srodkowski czyszczących.
- Producent ani dostawca nie ponosi odpo-wiedzialnosci za winikle szkody materialne, jesti urzadzenie bylo uzywane niedgodnie z przyznaczeniem, zostalo zainstalowane lub obslugiwane niepoprawnie lub poddawaneNieautoryzowanym naprawom.
Po calkowitym zakończeniu eksploataci urzadzenia, nalezy oddac je do punktu recyklingu, aby nie zaśmieść srodowiska.
3 Zastososowania
Wielokanalowy wzmacniacz mocy ma szeroki zakres zastosowan, np. scenicznych, dyskotekowych lub na przyjeciach. Wzmacniacz posiada cztery (model STA-1504), szesc (model STA1506) lub osiem (model STA-1508) oddzielnych kanałow, któ moga byc mostkowane parami w celu zwiekszenia mocy wyjsciowej. Filtry gorno i dolnoprzepustowe moga bycownikwożcane dla kaźdego kanalu i pozwalaja na uzycie dwudrozego systemu bez koniecznosci stosowania dodatkowej zwrotnicy. Zloźony obwód zabeepieczajacy ochrania wzmacniacz oraz podlaczone gośniki.
Strona 3 przystawia pięc przykladów roźngo zastosowania:
Rys. 6: Niezależna praca czterech kanalów z czterema roźnych sygnalami wejsciowymi.
Rys.7: Grupa kanalow, gdzie sygnal wejsciowy pierwszego kanalu jest podawany na wejscia pozostalych kanalow; glosnosc moze byc ustawiana osobnoda kazdego kanalu.
Rys. 8: Kombinacja zmostkowychkanałow w celu zwiekszenia mocy wyjsciowej
Rys. 9: Rozdzielenie dwoch sygnaw wojejciowych na dwa pasma przenoszenia oddzielnie dla tonow wysokich i srednich (HIGH) oraz niskich (LOW) z osobno dzialajczymi regulatorami glosnosci dla wzystkich wyjsc
Rys.10: Kombinacja połaczenia potywnicy powyzej, np. dla wyjscia zwzmianiecza i toru odśluchowej: sygnat B jest podawany na glosnik srednioto-nowy przyez kanai CH2; tony niskie, ktore generalnie potrzebuja wiekszego wzmocnienia są zwzmianie przyez kanaly CH3 i CH4 w trybie pracy w mostku. Sygnat A jest niedzcie wzmianicy przyez kanai CH1.
To tylko kila przykładow na skonfigurowanie wzmacniacza. Jeszcze wiecej kombinacje jest moziwych dla modeli szescio i osmio kanalowych.
4 Instalacja
Wzmacniacz zostaf zaprojektowany do zainstowania w szafie montażowej (482 mm / 19") lecz要去źdz引擎ć urzadzenia wolnostojace. W kaźdym przypadku musi byc zapewniony swobodny przypopywgowietra, tak aby urzadzenia byto w dystarczajcy spośb chłodzone.
4.1 Montaż w szafie montażowej
Do instalacji w szafie montażowej wymagane są przy przestrzenie montażowe (133 mm). Dodatkowo naleź pozostawic pustą jeder przestrzeń ponad oraz ponizej wzmacniacza, co zapewni dostateczna cyrkulacjegowietra.
Aby uniknac zbytniego obciäzenia konstrukcji montazowej w jej gornych partiach, wzmacniacz nalezy zamontowac w dolnych partiach szafy. Mocowanie wzmacniacza{jdynie za pomoca otworow w panelu przydnim nie jest wystarczajace. Nalezy uzyc dodatkowych szyn podtrzymujacybędodatkowej polki.
5 Podlaczenia wzmacniacza
Wszystkie polaczenia moga byc wykonywane\ jedynie wtedy, kiedy urzadzenia jest wyłaczone!
5.1 Wejścia
Podlacz wyjscie prewedzzmacniacza lub miksera do gniazd XLR INPUT (8) lub srbowych zaci-skow wejsc gośnikowych (12). Obydwa zȩczsa przyeznaczone do sygnaw symetrycznych; konfiguracje polaczenia stykol przystawiajra. 3 i 4. Istnieje rowieź mözliwość odebrania sygnalu wejsciowego, ktory jest podawany na gniazdo XLR (8) z wejsc gośnikowych (12)
tego samego kanalu i przeslania go przy wejscie innego kanalu (jakPokazano na rys.7,9 i 10).W tym celu polacz styki 1 (SIGNAL+) i 2 (SIGNAL-) na laczach glosnikowych* obydwu kanalow ze soba. Styki 3 (GND) nie moga byc laczone zewnetrznie, poniewaz sa juicespolaczone wewnetrznie. Sygnat wejsciowy powinien charakteryzowac sie liniwym poziomem.Dla zachowania mocy znamionowej wzmacniacza wymagany jest sygnat wejsciwy o napieci co najmiej 0,7V.
Ježeli na wyjsciu zrodla sygnalu obecny jest niesymetryczny sygnal,doğan go podlączy do gniażda INPUT (8) przy uzyciu przyȩsciówki. Styki XLR 1 i 3 musza byc polaczone w odpo- wiednej przyȩsciowce (np. przyȩsciowaka audio / XLR NTA-114, i NA-2MPMF z oferty MONACOR) Aby dokonac innych polaczenia niesymetrycznégo sygnalu z gośnikami* (12) styki 2 (SIGNAL-) i 3 (GND) musza byc polaczone tak jak na rys.4.
5.2 Gósniki
Maksymalna moc wyjsciowa jest osiagana przy podłuczonymych glosnikach o obciązenu 4 Ω. Oczywść möglich jest podłuczzenia obciązenia 8 Ω,)yednak w tym przypadku maksymalna moc wyjsciowa bedzie mniejsza.W trybie przy z mostkiem maksymalna moc wyjsciowa zostanie osiagnęta przy obciązenu 8 Ω.Wymagana moc znamionowa (P_MIN) glosników jest przystawiona w tabeli 5.
Podlacz glosniki do stykow 4 i 5 wg wskazan na rys.4.
W trybie pracy z mostkiem podlacz biegun dodatni glosnika z zaciskiem dodatnim jakego wyjscia, a biegun ujemny glosnika z zaciskiem dodatnim drugiego wyjscia odpowiednej pary kanalow, wg wskazań na urzadzeniu. (Zacisk dodatni jakego wyjscia zmienia polaryzacije na ujemna na skutek dzialania mostka).
Przy podłuczianiu kilku glosników sąȩzy zachowac takā sama polaryzacije. Jednak,要去 zdarzyc,ź kila kanalów bedzie wzmacniało ten sam sygnai w rezultacie dzwiek nie bedzie slyszalny. Jeżeli zmiana ustawien glosników Nie pomoźne, wtedy konieczna bedzie zmiana polaryzaciji poszczególnych glosników.
Rys. 5Pokazuje warianty polaczen kilku glosnikow do Jedneo go wyjscia.W kaźdym przypadku, okreslona jest minimna moc znamionowa (P_MIN) oraz odpowiednia impedancja (Z) jaka musi sie charakteryzowac kaźdy glosnik.
Podczas podłuczania kilku glosników sąȩzy zworocic uwage na prawidłowpa polaryzacije oraz na fakt, ze calcowita impedancja na kaźde wymiść powinna wynosić minimum 4 Ω w normalnym trybie przycie p6 8Ω w przypadku trybu przycie z mostkiem.
5.3 Zasilanie
Podlacz kabel zasilania (14) do gniażda sieci (230 V/50 Hz). Przed pierwszym wączeniem, naleź ustawic regulatory poziomu LEVEL (11) maksymalnie w lewo.
6 Oblugsa
6.1 Wybor trybu pracy
Przelacznik NORMAL / BRIDGE (7) sluzy do wyboru trybu przy pracy dla kazdej pary kanalow:
6.1.1 Normaly tryb pracy
Ježeli przyȩcznik jest wyłączony [wskażnik LED BRIDGE (3) między kanālami odpowiednej pary nie swieci są zoznacza to, ze te dwa kanaly działaja niedzialeznie od siebie.
6.1.2 Tryb pracy z mostkiem
Jezeli przyȩcznik jest wciński [wskański LED BRIGDE (3) miedzy kanalami odpowiednej pary nie swieci sie], sygnat wejsciowy drugiego kanalu jest dodatkowo odwrotnie przyekazany na pierWszy kanal. W ten sposob, jezeli glosnik jest zmostkowany, napiecie na wyjsciach jest podwojone, tak jak opisano to wrozdziale 5. Sygnat wejsciwy na pierWszym kanale pary jest ignorowany. Glosnosc jest regulowana za pomocag regulatora LEVEL (11), za pomocag przyȩczników 9 i 10 (patrz tez Rozdz. 6.2) filtry sąustwiane tylko na drugim kanale pary. Rysunki 8 i 10 przystawiaja schematy ideowe mostka.
6.2 Filtray
Kazdy kanal jest wyposzaźny w ustawny filtr gorno i dolno przypustowy. Dzięk temu wzmacniacz pozwala na zastosowanie dwudrożnégo systemu, w ktorym glosniki srednio i wysoko tonowe są obslugiwane przyez kanaly z filtrem gornyprzepustwym, a glosniki basowe przyzkanaly z filtrem dolnoprzepustwym.
Filtr jest aktywny, kiedy przyȩcznik FILTER BYPASS (10) jest wciński. Za pomoczy przyȩcznika HI-PASS / LO-PASS (9) są okres瓠 zcy filtr ma dzialac jako gornyoprzejustowy (przycisk wciński),czy dolnoprzepustowy (przycisk wciński). Rysunki 9 i 10 przystawiaja schematy ideowe filtrów.
6.3 Wyłuczania i wyłuczania urzadzenia
Aby uniknac stukw glosnikach, nalezy najpierw wlaczwcszelkie zrodla sygnalu jako pierwsze, a nastepnie sam wzmacniacz. Natomiast przy wyliczaniu, w kolejnosci odwrotnej: najpierw wzmacniacz, a nastepnie zrodla. Wzucz urzadzenia wlicznikiem POWER (5). Zapali sie dioda POWER LED (4). Po wiczeniu, na kilka sekund uruchamia sie system zabezpieczajacy glosniki (miekki start).
6.4 Regulacja poziomu
Ustaw wyjscie na mikserze lub przydwzmacniaczu na poziom znamionowy (0 dB) lub maksymalny niednieksztalcony sygnat wyjsciowy. Nalezy ustawic regulatory LEVEL (11) w poźdanej pozycji. Jeźeli diody wskażnika CLIP (1) wskazuja przystererowanie wzmacniacza, danezy za pomocza regulatorów zmiejeśczyc poziom na odpowiednich kanaluch.
6.5 Masa
Ježeli przy braku syngalu wejsciowego bedzie slyszalny przydzwiek sieciowy, powodem takiej sytuacji besoin byc petla masy. Petla masy powstaje w sytuacji, gdy dwa urzadzenia są polaczone nie tylko masa syngalu, ale tatsächze przyez obudowe (zamontowane w racku) lub przewod uziemajacy. Aby przerwac petle masy nalezy przyelacznik (6) ustawic w poźyci LIFT.
7 Ukstad zabeepieczajacy
Uklad zabezmieczajcy sluzy do ochrony wzmacniacza oraz gośników przy uszkodzeniem. Zintegrowany limiter redukuje sygnai wejsciowy, jejeli osiagniety jest poziom graniczny. W ten sposob, w przypadku gdy wzmacniacz zostanie przyciezonyMZa uniknac uzcodzen gośników. Gósniki są wyluczane przy dedatkowy uklad zabezmieczajcy:
- przyez kilka sekund zaraz po wączeniu wzmacniacza (miejkki start)
- kiedy wzmacniacz jest nadmiernie Rozgrzany
- ježeli na wyjsciu pojawi sie prad stań
W przypadku zwarcia na kótvms z wyjsć glosnikowych, dla odpowiedniago kanalu zapali sie wskażnik CLIP LED (1). W takim przypadku lub kiedy glosniki zostaly automatycznie wylaczone podczas pracy lub nie wączyty sie podczas węczanía systemu, naleź wy)—czyczyc wzmacniacz oraz usunść przyczyny usterki.
Instrukcje oblugi sa chronione prawem copyright for MONACOR *INTERNATIONAL GmbH & Co. KG. Przelwarzanie calosci lub czeci instrukcji dla obosibtych korzysci finansowsych jest jabronione.
| Dane techniczne STA-1504 STA-1506 STA-1508 | |||
| Moc wyjsciowa (Znamionowa) | |||
| Normalny tryb pracy przy obłowieniu 4 Ω / 8 Ω | |||
| Tryb pracy z mostkien przy obłowieniu 8 Ω | 4 × 160W/ 100W2 × 320 W | 6 × 160W/ 100W3 × 320 W | 8 × 160W/ 100W4 × 320 W |
| Czulość wejsciowa dla | |||
| mocy znamionowej przy obłowieniu 4 Ω | 0,7V | 0,7V | 0,7V |
| Impedancja wejsciowa | 20kΩ | 20kΩ | 20kΩ |
| Pasno przenoszenia | 12-20000Hz | 12-20000Hz | 12-20000Hz |
| Czȩstotliwość rozgraniczajęca | 240Hz | 240Hz | 240Hz |
| Stosunek S/N | >80 dB | >80 dB | >80 dB |
| Separacja kanałów | >60 dB, 1 kHz | >60 dB, 1 kHz | >60 dB, 1 kHz |
| THD | <0,1% | <0,1% | <0,1% |
| Dopuszczalna temperatura pracy | 0-40°C | 0-40°C | 0-40°C |
| Zasilanie | 230V/50Hz | 230V/50Hz | 230V/50Hz |
| Pobór mocy | max. 1200VA | max. 1800VA | max. 2400VA |
| Wymiary (Sz. × Wys. × D.) | 482 × 132 × 310 mm,3 przestrzenie montażowe14kg | 482 × 132 × 310 mm,3 przestrzenie montażowe15,5 kg | 482 × 132 × 310 mm,3 przestrzenie montażowe16,6 kg |
| Ciezar | |||
