Typ produktu	Karta graficzna
Marka	ASUS
Model	ROG Strix Radeon RX 570 OC
GPU	AMD Radeon RX 570
Architektura	Polaris 20
Częstotliwość GPU (tryb OC)	Do 1244 MHz
Pamięć wideo	4 GB lub 8 GB GDDR5
Interfejs	PCI Express 3.0 x16
Chłodzenie	Podwójny wentylator z radiatorem
Złącza zasilania	1 x 8-pin PCIe
Wyjścia wideo	1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x DVI-D
Maksymalna rozdzielczość	7680 x 4320 (4K)
Obsługa wielu ekranów	Do 3 ekranów
Podświetlenie RGB	Tak, AURA Sync
Dołączone oprogramowanie	ASUS GPU Tweak, ASUS AURA, XSplit Gamecaster
Wymiary (ok.)	280 x 130 x 45 mm
Waga (ok.)	800 g
Zalecane zasilanie	Zasilacz 500 W minimum
Bezpieczeństwo	Odłącz zasilanie przed instalacją; użyj opaski antystatycznej
Konserwacja	Czyść wentylatory sprężonym powietrzem; unikaj wilgoci i kurzu
Naprawialność	Nie naprawiaj samodzielnie; skontaktuj się z pomocą techniczną ASUS

Często zadawane pytania - ROG Strix Radeon RX 570 OC ASUS

Jak zainstalować kartę graficzną Asus ROG Strix Radeon RX 570 OC ?

Przed jakąkolwiek manipulacją odłącz kabel zasilający komputera. Otwórz obudowę, włóż kartę w wolny slot PCIe x16, a następnie przymocuj ją śrubą. Podłącz złącza zasilania PCIe (1 x 8-pin) z zasilacza. Zamknij obudowę i podłącz zasilanie. Włącz komputer.

Jak zainstalować sterownik graficzny dla Windows 10/8.1/8/7 ?

Włóż dołączoną płytę CD z oprogramowaniem do napędu optycznego. Jeśli autoodtwarzanie jest włączone, pojawi się menu główne. Kliknij Install, następnie Display Driver, a potem Install. Postępuj zgodnie z instrukcjami. Po zakończeniu uruchom ponownie komputer.

Co zrobić, jeśli po instalacji nie ma obrazu ?

Sprawdź, czy karta jest prawidłowo włożona w slot PCIe i czy dodatkowe złącza zasilania są podłączone. Upewnij się, że monitor jest podłączony do karty (a nie do płyty głównej). Sprawdź, czy zasilacz zapewnia wystarczającą moc (minimum 500 W). Skorzystaj z poradnika rozwiązywania problemów w załączniku instrukcji.

Jak korzystać z narzędzia ASUS GPU Tweak ?

ASUS GPU Tweak pozwala monitorować i optymalizować ustawienia karty graficznej. Zainstaluj go z płyty CD (sekcja Utilities). Uruchom z menu Start. Możesz regulować częstotliwości, napięcie, prędkość wentylatorów i tworzyć profile. Oferuje również wyświetlanie w czasie rzeczywistym temperatur i użycia GPU.

Jak skonfigurować podświetlenie RGB karty ?

Zainstaluj oprogramowanie ASUS AURA z płyty CD. Uruchom AURA. Możesz wybierać spośród różnych efektów oświetlenia, synchronizować z innymi urządzeniami kompatybilnymi z AURA Sync i dostosowywać kolory. Ustawienia stosowane są w czasie rzeczywistym.

Jak prawidłowo odinstalować sterowniki i oprogramowanie ?

Przejdź do Panelu sterowania > Programy > Programy i funkcje. Wybierz sterownik graficzny, ASUS GPU Tweak, ASUS AURA lub XSplit Gamecaster, a następnie kliknij Odinstaluj. Po odinstalowaniu uruchom ponownie komputer.

Jaki zasilacz jest zalecany dla tej karty ?

ASUS zaleca zasilacz o mocy co najmniej 500 W ze złączem PCIe 8-pin. Upewnij się, że zasilacz jest dobrej jakości i jest w stanie dostarczyć odpowiedni prąd do całego systemu.

Dlaczego obraz jest zniekształcony ?

Sprawdź, czy monitor obsługuje ustawioną rozdzielczość i częstotliwość odświeżania. W razie potrzeby reinstaluj sterowniki graficzne. Jeśli karta jest podkręcona, przywróć domyślne częstotliwości. Upewnij się, że wentylator działa prawidłowo, aby uniknąć przegrzania.

Jak konserwować kartę graficzną ?

Wyłącz komputer i odłącz go od zasilania. Użyj sprężonego powietrza do czyszczenia wentylatorów i żeberek radiatora. Unikaj płynów. Upewnij się, że wentylacja obudowy jest wystarczająca, aby uniknąć gromadzenia się kurzu.

Gdzie znaleźć aktualizacje sterowników i pomoc techniczną ?

Odwiedź oficjalną stronę ASUS (www.asus.com/support), aby pobrać najnowsze sterowniki i oprogramowanie. Znajdziesz tam również FAQ, przewodniki i dane kontaktowe pomocy technicznej.

INSTRUKCJA OBSŁUGI ROG Strix Radeon RX 570 OC ASUS

Sterownik i programy narzędziowe

Informator oprogramowania

PL15279

Wydanie poprawione V6

Marzec 2019

Copyright © 2019 ASUSTeK Computer Inc. Wszelkie prawa zastrzeżone.

Żadnej z części tego podręcznika, łącznie z opisem produktów i oprogramowania, nie można powielać, przetwarzać, przetwarzać, przechowywać w systemie odzyskiwania danych ani tłumaczyć na inne języki, w jakiejkolwiek formie lub w jakikolwiek sposób, za wyjątkiem wykonywania kopii zapasowej dokumentacji otrzymanej od dostawcy, bez wyraźnego, pisemnego pozwolenia ASUSTeK COMPUTER INC. ("ASUS").

Gwarancja na produkt lub usługa gwarancyjna nie zostanie przedłużona, jeśli: (1) produkt był naprawiany, modyfikowany lub zmieniany, jeśli wykonane naprawy, modyfikacja lub zmiany zostały wykonane bez pisemnej autoryzacji ASUS; lub, gdy (2) została uszkodzona lub usunięta etykieta z numerem seryjnym.

ASUS UDOSTĘPNIA TEN PODRĘCZNIK W STANIE "JAKI JEST", BEZ UDZIELANIA JAKICHKOLWIEK GWARANCJI, ZARÓWNO WYRAŹNYCH JAK I DOMNIEMANYCH, WŁĄCZNIE, ALE NIE TYLKO Z DOMNIEMANYMI GWARANCJAMI LUB WARUNKAMI PRZYDATNOŚCI HANDLOWEJ LUB DOPASOWANIA DO OKREŚLONEGO CELU. W ŻADNYM PRZYPADKU FIRMA ASUS, JEJ DYREKTORZY, KIEROWNICY, PRACOWNICY LUB AGENCI NIE BĘDĄ ODPOWIADAĆ ZA JAKIEKOLWIEK NIEBEZPOŚREDNIE, SPECJALNE, PRZYPADKOWE LUB KONSEKWENTNE SZKODY (WŁĄCZNIE Z UTRATĄ ZYSKÓW, TRANSAKCJI BIZNESOWYCH, UTRATĄ MOŻLIWOŚCI KORZYSTANIA LUB UTRACENIEM DANYCH, PRZERWAMI W PROWADZENIU DZIAŁALNOŚCI ITP.) NAWET, JEŚLI FIRMA ASUS UPRZEDZAŁA O MOŻLIWOŚCI ZAISTNIENIA TAKICH SZKÓD, W WYNIKU JAKICHKOLWIEK DEFEKTÓW LUB BŁĘDÓW W NINIEJSZYM PODRĘCZNIKU LUB PRODUKCIE.

SPECYFIKACJE I INFORMACJE ZNAJDUJĄCE SIĘ W TYM PODRĘCZNIKU, SŁUŻĄ WYŁĄCZNIE CELOM INFORMACYJNYM I MOGĄ ZOSTAĆ ZMIENIONE W DOWOLNYM CZASIE, BEZ POWIADOMIENIA, DLATEGO TEŻ, NIE MOGĄ BYĆ INTERPRETOWANE JAKO WIĄŻĄCE FIRMĘ ASUS DO ODPOWIEDZIALNOŚCI. ASUS NIE ODPOWIADA ZA JAKIEKOLWIEK BŁĘDY I NIEDOKŁADNOŚCI, KTÓRE MOGĄ WYSTĄPIĆ W TYM PODRĘCZNIKU, WŁĄCZNIE Z OPISANYMI W NIM PRODUKTAMI I OPROGRAMOWANIEM.

Produkt i nazwy firm pojawiające się w tym podręczniku mogą, ale nie muszą być zastrzeżonymi znakami towarowymi lub prawami autorskimi ich odpowiednich właścicieli i używane są wyłącznie w celu identyfikacji lub wyjaśnienia z korzyścią dla ich właścicieli i bez naruszania ich praw.

Spis treści

Adnotacja 226

Bezpieczeństwo 227

O tym Informatorze 228

1. Informacje o pomocniczym dysku CD 229
2. Sterownik VGA 230

2.1 Instalacja sterownika VGA 230 2.2 Odinstalowanie sterownika VGA 231

1. Program narzędziowy ASUS GPU Tweak 232

3.1 Instalacja ASUS GPU Tweak 232 3.2 Odinstalowanie ASUS GPU Tweak 233

1. ASUSAPRP 234

4.1 Instalacja ASUS APRP 234 4.2 Odinstalowanie ASUS APRP 235

1. XSplit Gamecaster 236

5.1 Instalacja XSplit Gamecaster 236 5.2 Odinstalowanie XSplit Gamecaster 237

1. ASUS AURA 238

6.1 Instalacja ASUS AURA 238 6.2 Odinstalowanie ASUS AURA 239

1. Inne informacje 240

7.1 Przeglądanie pomocniczego dysku CD 240 7.2 Informacje kontaktowe 240 7.3 Przeglądanie pliku Readme 241

Dodatek: Rozwiązywanie podstawowych problemów 242

Adnotacja

Oświadczenia Narodowej Komisji Łączności

Urządzenie to spełnia wymogi określone w dziale 15 Zarządzeń Komisji (FCC). Użytkowanie podlega następującym dwóm warunkom:

Urządzenie nie może powodować szkodliwych interferencji - Urządzenie musi przyjmować wszelkie interferencje, w tym takie, które mogą powodować niepożądane działanie.

Urządzenie to zostało przetestowane i uznane za mieszczące się w limitach określonych dla urządzeń elektronicznych Kategorii B, zgodnie z działem 15 FCC. Limity te zostały ustalone, aby zapewnić rozsądną ochronę przed szkodliwą interferencją w instalacjach domowych. Urządzenie to wytwarza, wykorzystuje i może emitować energię fal radiowych, a jeśli nie jest zainstalowane i użytkowane zgodnie z zaleceniami producenta, może powodować szkodliwe zakłócenia łączności radiowej. Z tego powodu nie gwarantuje się, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli urządzenie to powoduje zakłócenia odbioru radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie urządzenia, zachęca się użytkownika do skorygowania zakłóceń za pomocą jednego z poniższych sposobów:

Zmieniając kierunek lub przestawiając antenę odbiorczą. Zwiększając odległość pomiędzy urządzeniem a odbiornikiem. - Podłączając urządzenie do gniazdka w innym obwodzie elektrycznym niż odbiornik. - Kontaktując się ze specjalistą od napraw sprzętu radiowo-telewizyjnego.

Zgodnie z zarządzeniem FCC, monitor i karta graficzna muszą być połączone ekranowanym kablem. Zmiany lub modyfikacje urządzenia niezatwierdzone przez stronę odpowiedzialną za przestrzeganie zasad mogą spowodować utratę prawa użytkowania urządzenia przez użytkownika.

Oświadczenia Kanadyjskiego Wydziału Łączności

To urządzenie elektroniczne nie przekracza limitów emisji hałasu radiowego wyznaczonych dla urządzeń kategorii B, zgodnie z Zarządzeniami dotyczącymi Zakłóceń Radiowych dla urządzeń elektronicznych, ustalonymi przez Kanadyjski Wydział Łączności.

To urządzenie elektroniczne kategorii B spełnia wymogi kanadyjskiej ICES-003.

REACH

Zgodnie z rozporządzeniem REACH (Rejestracja, ocena, autoryzacja i ograniczenia substancji chemicznych), publikujemy informacje o substancjach chemicznych w naszych produktach na stronie internetowej ASUS REACH pod adresem http://csr.asus.com/english/REACH.htm.

Informacja o produkcie Korporacji Macrovision

To urządzenie wykorzystuje technologię chronioną pewnymi patentami USA oraz prawami własności intelektualnej należącymi do Korporacji Macrovision oraz innych właścicieli tych praw. Użytkowanie tej chronionej prawami autorskimi technologii musi odbywać się za zezwoleniem Korporacji Macrovision i jest przyznane tylko do użytku domowego i innych ograniczonych zastosowań, chyba że za zezwoleniem Korporacji Macrovision. Inżynieria wsteczna lub rozkładanie jest zabronione.

Bezpieczeństwo

Bezpieczna elektryka

• Podłączając lub odłączając urządzenia do lub z systemu, należy się upewnić, że są one wyłączone z prądu, zanim kable sygnałowe zostaną podłączone. Jeśli to możliwe, przed podłączeniem urządzenia należy wyłączyć cały system z prądu.
• Należy się upewnić, że zasilacz jest ustawiony na odpowiednie dla danego regionu napięcie. Jeśli nie jest się pewnym, jakie się ma napięcie w kontakcie, należy skontaktować się z miejscowym elektrykiem.
• Jeśli zasilacz jest zepsuty, nie należy go próbować samemu naprawiać. Należy skontaktować się z wykwalifikowanym technikiem lub sprzedawcą urządzenia.

Bezpieczne użytkowanie

• Przed zainstalowaniem urządzenia należy dokładnie przeczytać wszelkie załączone instrukcje.
• Przed użyciem należy sprawdzić podłączenia wszystkich kabli i upewnić się, że kabel doprowadzający prąd nie jest uszkodzony. W wypadku uszkodzenia należy bezzwłocznie skontaktować się z dealerem.
• Aby uniknąć zwarcia, spinacze, szpilki i szwyki powinny być trzymane z dala od złaczy, gniazdek, wtyczek oraz obwodów elektrycznych.
• Należy unikać kurzu, wilgoci i ekstremalnych temperatur. Nie należy trzymać urządzenia w miejscu, gdzie może ulec zamoczeniu.
• Produkt należy trzymać na stabilnej powierzchni.
• W razie problemów technicznych należy skontaktować się z wykwalifikowanym technikiem lub dealerem.

O tym Informatorze

Oznaczenia użyte w tym informatorze

Aby mieć pewność, że wykonuje się prawidłowo pewne operacje, proszę zapoznać się z następującymi oznaczeniami używanymi w tym Informatorze.

OSTRZEŻENIE: Informacja zapobiegająca ryzyku uszkodzenia ciała podczas wykonywania danego zadania.

OSTRZEŻENIE: Informacja zapobiegająca ryzyku uszkodzenia elementu podczas wykonywania danego zadania.

WAŻNE: Należy koniecznie wykonać, w celu wykonania zadania.

UWAGA: Rady i dodatkowe informacje ułatwiające wykonanie zadania.

Gdzie znaleźć informacje

Pomoc oraz aktualizacje urządzenia i oprogramowania, należy zwrócić się do następujących źródeł:

1. Strona internetowa ASUS

Strony ASUS (https://www.asus.com/) na całym świecie zawierają zaktualizowane informacje dotyczące urządzeń ASUS i oprogramowania. Witryny firmy ASUS zostały wymienione w informacjach kontaktowych firmy ASUS na wewnętrznej stronie przedniej okładki niniejszej instrukcji instalacji.

2. Dodatkowa dokumentacja

Indywidualne produkty mogą zawierać również dodatkowe informacje, jak ulotki gwarancji dodane przez dealera. Nie stanowią one części standardowego pakietu.

1. Informacje o pomocniczym dysku CD

Płyta CD z oprogramowaniem zawiera sterowniki i narzędzia, które należy zainstalować na komputerze celem obsługi karty graficznej. Kliknij ikony w menu głównym płyty CD z oprogramowaniem, aby uzyskać informacje kontaktowe do firmy ASUS, przeglądać zawartość płyty CD lub obejrzeć plik Readme.

• Obraz pokazany w tej instrukcji może odzwierciedlać wiernie obraz wyświetlony na ekranie.
• Niektóre sterowniki oraz programy narzędziowe zawarte na pomocniczym dysku CD mogą pasować tylko do konkretnych modeli kart VGA.
• Możesz potrzebować uprawnień administratora, aby zainstalować sterowniki oraz programy narzędziowe. Szczegółowe informacje znajdują się w dokumentacji systemu operacyjnego.
• Zawartość pomocniczego dysku CD może ulec zmianie w każdym momencie bez powiadomienia. Odwiedź stronę internetową ASUS w celu pobrania aktualizacji (www.asus.com).

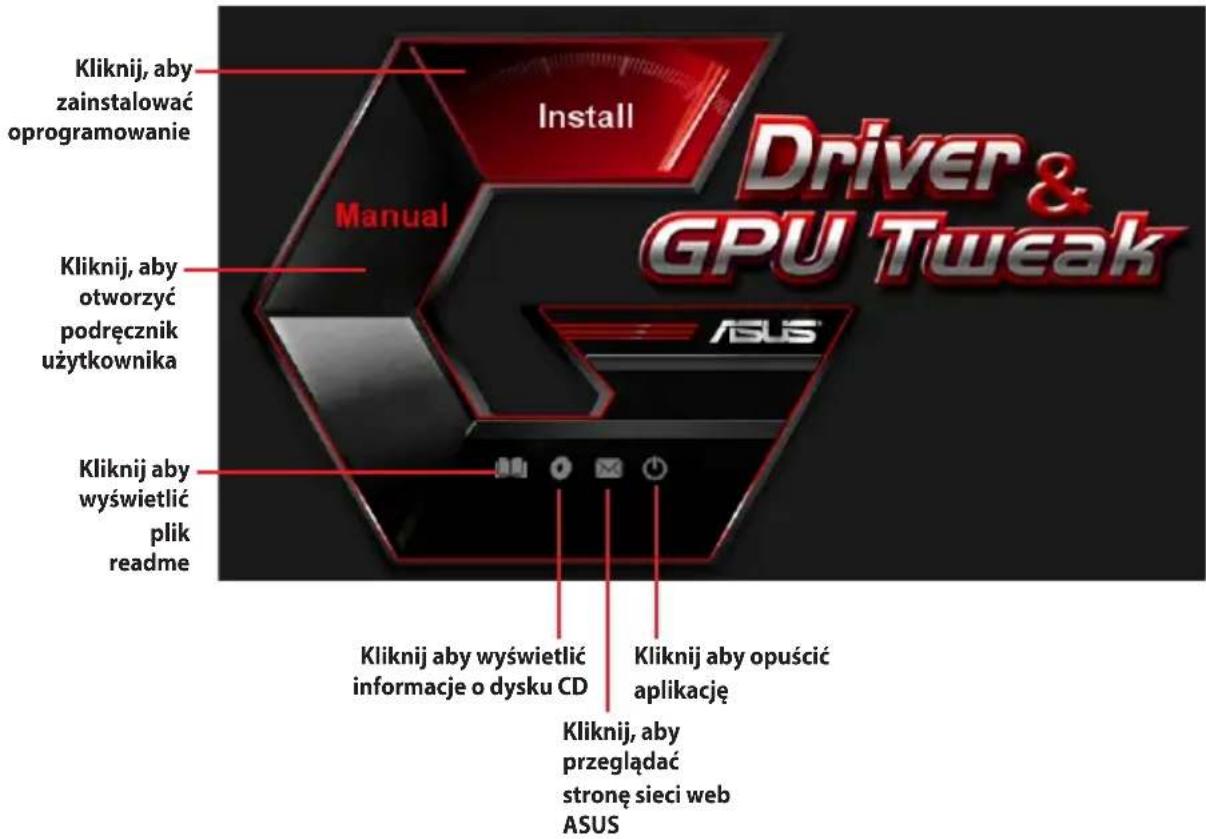

Włóż płytę CD do napędu optycznego komputera. Jeśli włączona jest funkcja Autorun, automatycznie wyświetlone zostanie menu główne.

Jeśli opcja automatycznego uruchomienia nie jest włączona w komputerze, przejrzyj zawartość pomocniczego dysku CD w celu odszukania pliku UI.EXE. Aby uruchomić program instalacyjny pomocniczego dysku CD, kliknij dwukrotnie plik UI.EXE.

2. Sterownik VGA

Sterownik VGA to program umożliwiający działanie urządzenia w systemie operacyjnym. Po fizycznej instalacji karty graficznej, użyj dowolnej, zalecanej w tej części metody, do instalacji, aktualizacji lub usuwania sterownika VGA.

Przy zamianie starej karty graficznej na nową kartę graficzną ASUS, należy usunąć z systemu stary sterownik karty grafiki.

2.1 Instalacja sterownika VGA

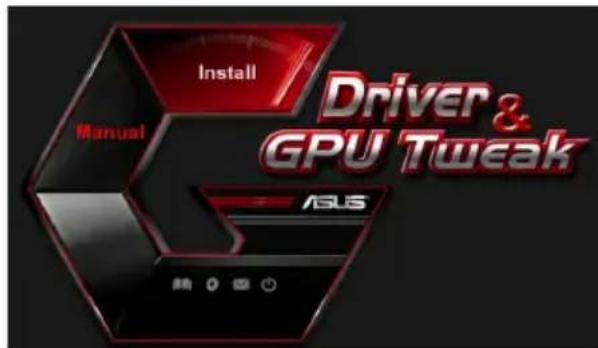

2.1.1 Instalacja w systemie operacyjnym Windows® 10 / 8.1 / 8 / 7 (64 bitowym)

Aby zainstalować sterownik VGA dla systemu operacyjnego Windows® 10 / 8.1 / 8 / 7 (64 bitowym):

1. Włóż pomocniczy dysk CD do napędu optycznego.
2. Jeśli włączona jest funkcja Autorun, menu główne wyświetlane jest automatycznie. Jeśli automatyczne uruchamianie jest wyłączone, uruchom plik UI.exe znajdujący się w głównym katalogu pomocniczego dysku CD.
3. W menu głównym, kliknij Install (zainstaluj).

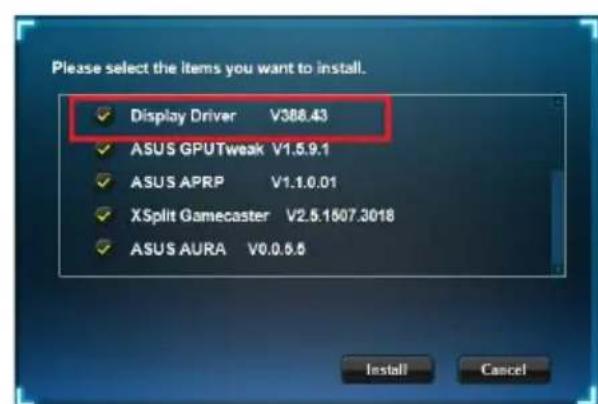

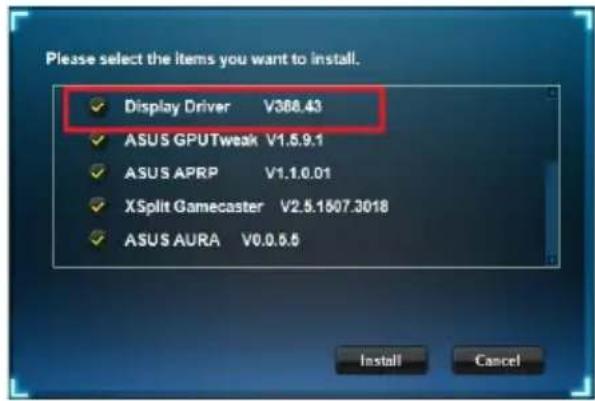

4. Wybierz Display Driver (Sterownik ekranu) i kliknij przycisk Install (Zainstaluj).

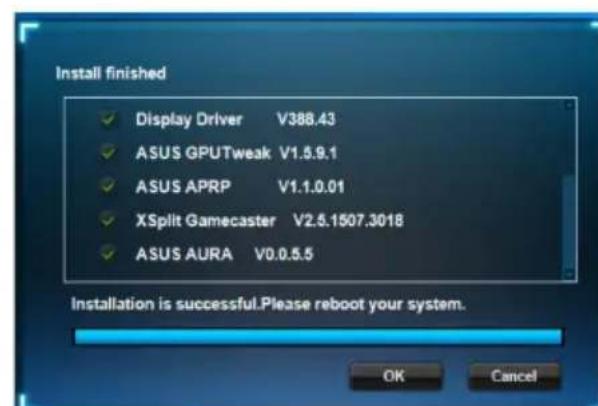

5. Po zakończeniu instalacji, kliknij OK w celu ponownego uruchomienia systemu.

2.2 Odinstalowanie sterownika VGA

2.2.1 Odinstalowanie sterowników VGA w Windows® 10 / 8.1 / 8 / 7 (64 bitowym)

W celu usunięcia sterownika VGA w systemie operacyjnym Windows® 10 / 8.1 / 8 / 7 (64 bitowym):

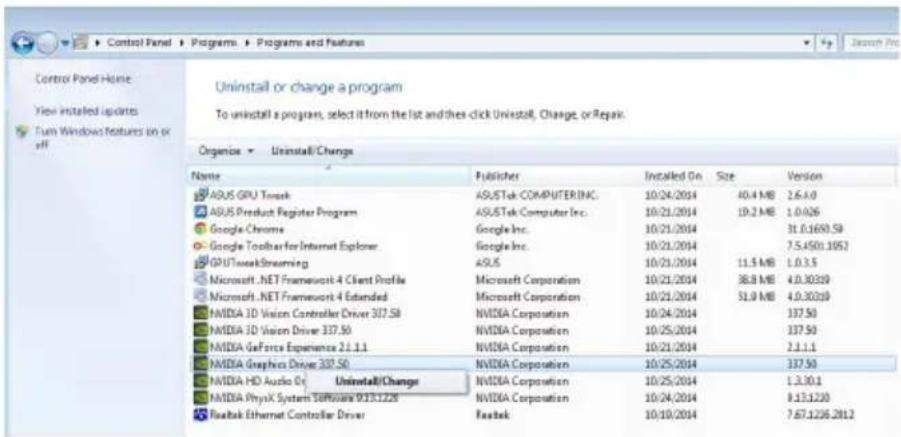

• Kliknij Start > Panel sterowania > Programy i funkcje, wybierz sterownik grafiki. Kliknij Odinstaluj.

3. Program narzędziowy ASUS GPU Tweak

Program narzędziowy ASUS GPU Tweak umożliwia monitorowanie i optymalizację ustawień dla uzyskania optymalnej wydajności karty graficznej ASUS.

3.1 Instalacja ASUS GPU Tweak

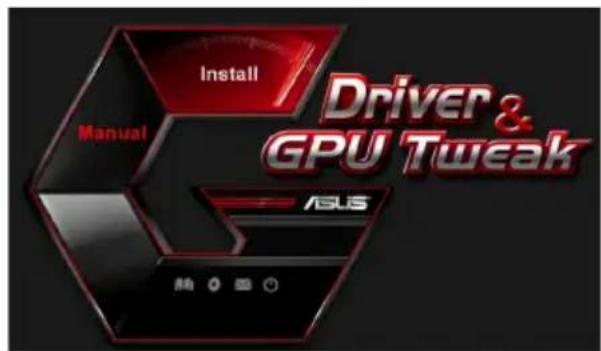

3.1.1 Instalacja ASUS GPU Tweak w systemie Windows® 10/8.1/8/7 (64 bitowym)

W celu instalacji ASUS GPU Tweak w systemie operacyjnym Windows® 10 / 8.1 / 8 / 7 (64 bitowym):

1. Włóż pomocniczy dysk CD do napędu optycznego.
2. Jeżeli włączona jest funkcja Autorun (Autouruchamianie), zostanie automatycznie wyświetlone menu główne.

Jeśli wyłączona jest funkcja Autorun (Autouruchamianie), uruchom UI.exe w głównym katalogu pomocniczej płyty CD.

1. W menu głównym kliknij Zainstaluj.

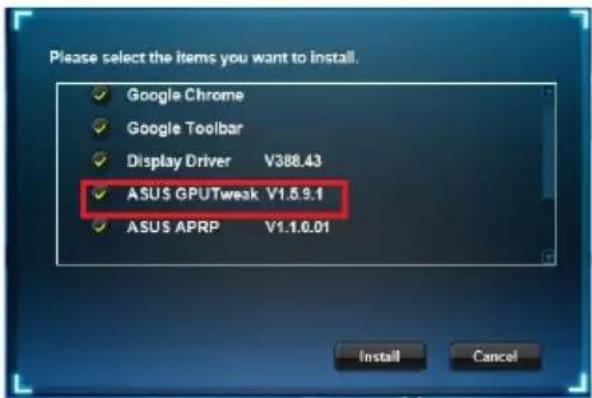

Wybierz ASUS GPU Tweak i kliknij przycisk Zainstaluj.

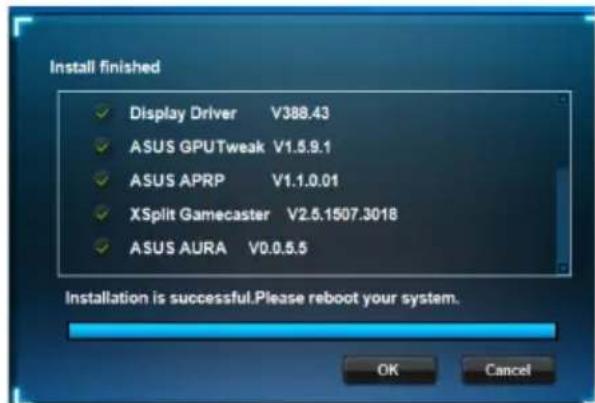

1. Po zakończeniu instalacji, kliknij OK.

3.2 Odinstalowanie ASUS GPU Tweak

3.2.1 Usuwanie ASUS GPU Tweak w Windows® 10 / 8.1 / 8 / 7 (64 bitowym)

W celu usunięcia ASUS GPU Tweak w Windows® 10 / 8.1 / 8 / 7 (64 bitowym):

• Kliknij Start > Panel sterowania > Programy > Programy i funkcje, zaznacz ASUS GPU Tweak. Kliknij Odinstaluj.

4. ASUSAPRP

4.1 Instalacja ASUS APRP

4.1.1 Instalacja ASUS APRP w systemie Windows® 10 / 8.1 / 8 / 7 (64 bitowym)

W celu instalacji ASUS APRP w Windows® 10 / 8.1 / 8 / 7 (64 bitowym):

1. Włóż pomocniczy dysk CD do napędu optycznego.
2. Jeżeli włączona jest funkcja Autorun (Autouruchamianie), zostanie automatycznie wyświetlone menu główne.

Jeśli wyłączona jest funkcja Autorun (Autouruchamianie), uruchom UI.exe w głównym katalogu pomocniczej płyty CD.

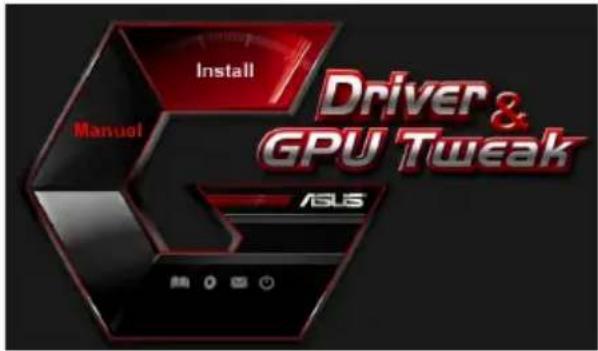

1. W menu głównym kliknij Install (zainstaluj).

Wybierz ASUS APRP i kliknij przycisk Install (zainstaluj).

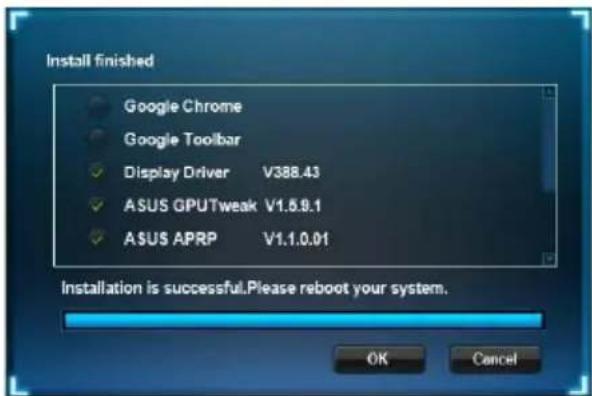

1. Po zakończeniu instalacji, kliknij OK.

4.2 Odinstalowanie ASUS APRP

4.2.1 Usuwanie ASUS APRP w Windows® 10 / 8.1 / 8 / 7 (64 bitowym)

W celu usunięcia ASUS APRP w Windows® 10 / 8.1 / 8 / 7 (64-bitowym):

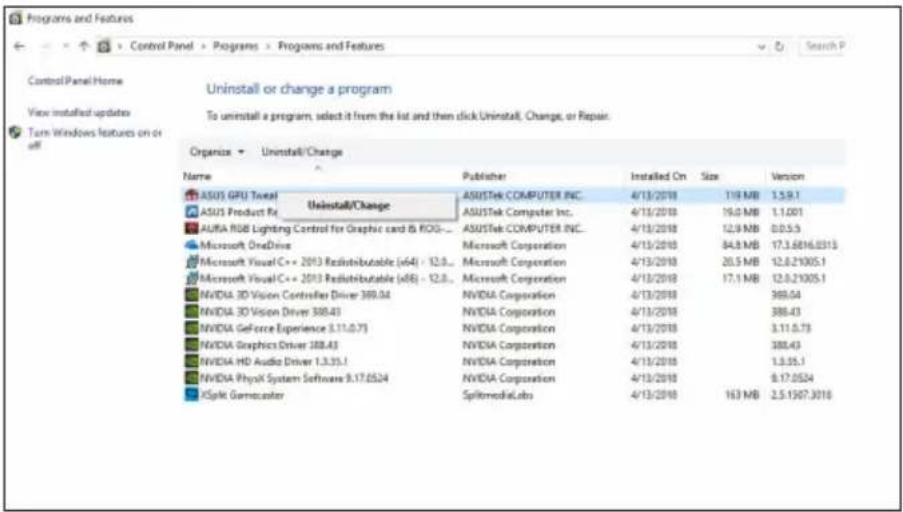

• Kliknij Start > Panel sterowania > Programy i funkcje, zaznacz ASUS APRP. Kliknij Odinstaluj.

5. XSplit Gamecaster

5.1 Instalacja XSplit Gamecaster

5.1.1 Instalacja XSplit Gamecaster w systemie Windows® 10/8.1/8/7 (64-bitowym)

W celu instalacji XSplit Gamecaster w systemie Windows® 10 / 8.1 / 8 / 7 (64-bitowym):

1. Włóż pomocniczą płytę CD do napędu optycznego.
2. Jeżeli włączona jest funkcja Autorun (Autouruchamianie), zostanie automatycznie wyświetlone menu główne.

Jeśli wyłączona jest funkcja Autorun (Autouruchamianie), uruchom UI.exe w głównym katalogu pomocniczej płyty CD.

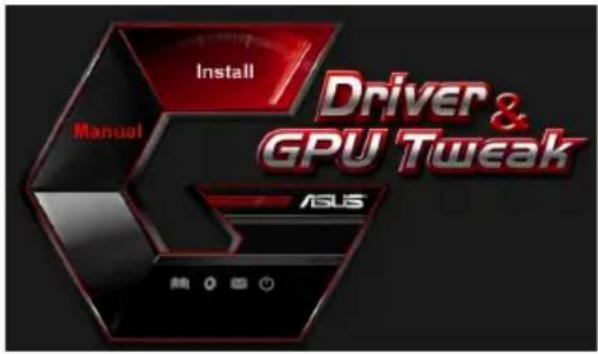

1. W menu głównym kliknij Zainstaluj.

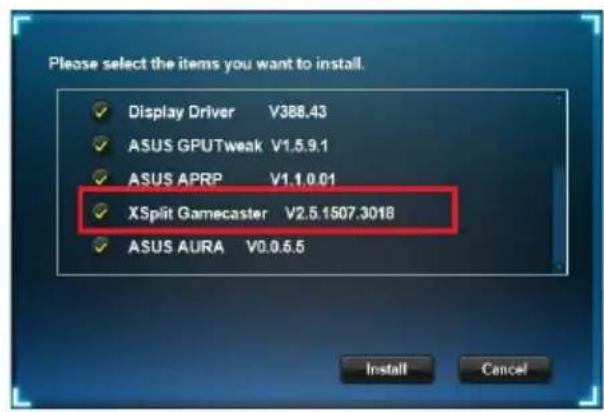

Wybierz XSplit Gamecaster i kliknij przycisk Zainstaluj.

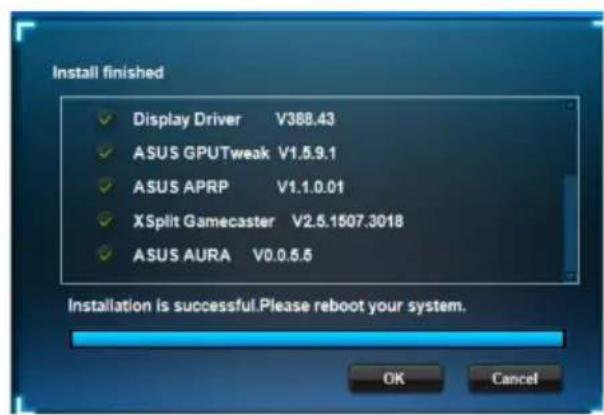

1. Po zakończeniu instalacji kliknij OK.

5.2 Odinstalowanie XSplit Gamecaster

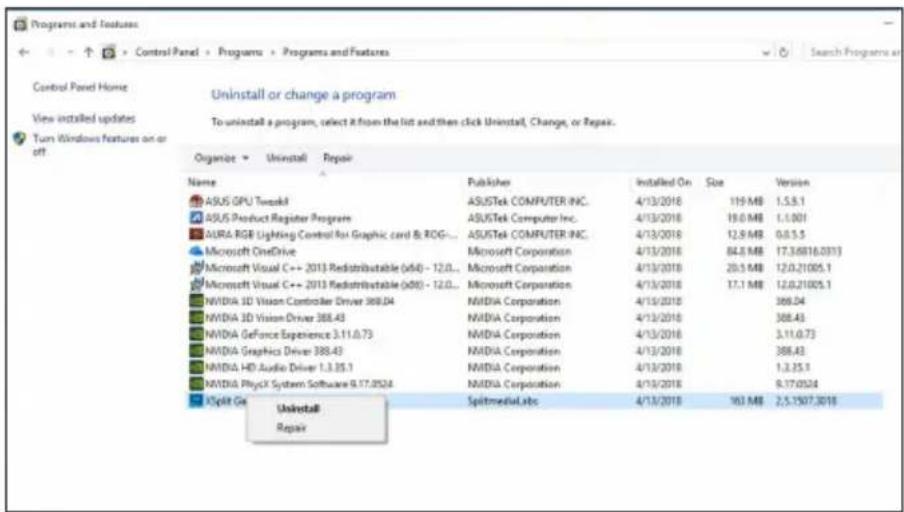

5.2.1 Usuwanie XSplit Gamecaster w systemie Windows® 10 / 8.1 / 8 / 7 (64-bitowym)

W celu usunięcia XSplit Gamecaster w systemie Windows® 10 / 8.1 / 8 / 7 (64-bitowym):

• Kliknij Start > Panel sterowania > Programy > Programy i funkcje, zaznacz XSplit Gamecaster. Kliknij Odinstaluj.

6. ASUS AURA

6.1 Instalacja ASUS AURA

6.1.1 Instalacja ASUS AURA w systemie Windows® 10 / 8.1 / 8 / 7 (64-bitowym)

W celu instalacji ASUS AURA w Windows® 10 / 8.1 / 8 / 7 (64-bitowym):

1. Włóż pomocniczy dysk CD do napędu optycznego.
2. Jeżeli włączona jest funkcja Autorun (Autouruchamianie), zostanie automatycznie wyświetlone menu główne.

Jeśli wyłączona jest funkcja Autorun (Autouruchamianie), uruchom UI.exe w głównym katalogu pomocniczej płyty CD.

1. W menu głównym kliknij Install (Zainstaluj).

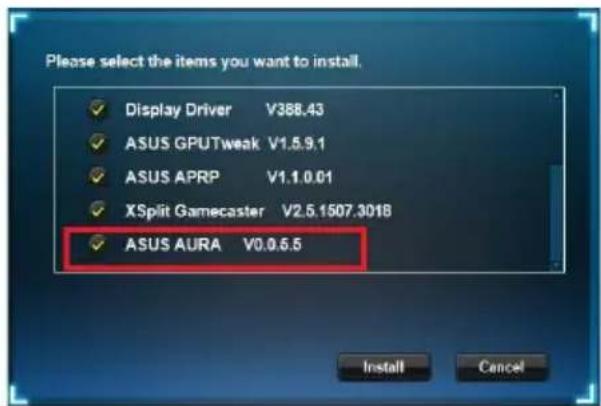

Wybierz ASUS AURA i kliknij przycisk Install (Zainstaluj).

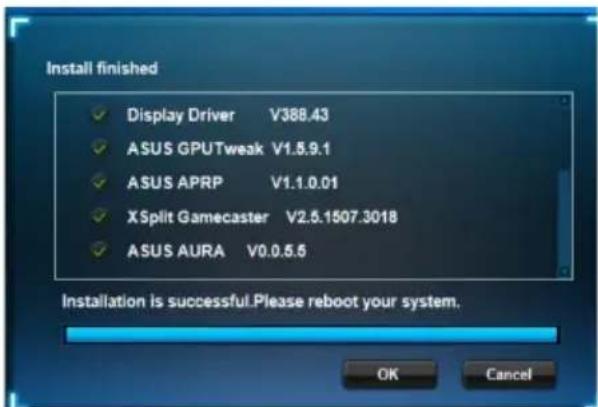

1. Po zakończeniu instalacji kliknij OK.

6.2 Odinstalowanie ASUS AURA

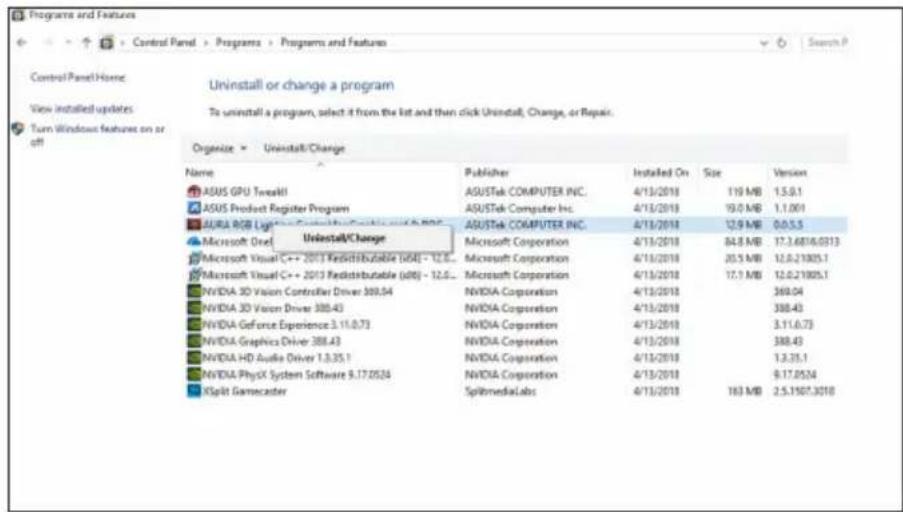

6.2.1 Usuwanie ASUS AURA w Windows® 10 / 8.1 / 8 / 7 (64-bitowym)

W celu usunięcia ASUS AURA w Windows® 10 / 8.1 / 8 / 7 (64-bitowym):

• Kliknij Start > Panel sterowania > Programy > Programy i funkcje, zaznacz ASUS AURA. Kliknij Odinstaluj.

7. Inne informacje

7.1 Przeglądanie pomocniczego dysku CD

Aby przeglądać pomocniczy dysk CD:

1. Włóż pomocniczy dysk CD do napędu optycznego.
2. Jeżeli włączona jest funkcja Autorun, menu główne wyświetlane jest automatycznie.

Jeśli automatyczne uruchamianie jest wyłączone, uruchom plik UI.exe znajdujący się w katalogu głównym pomocniczego dysku CD.

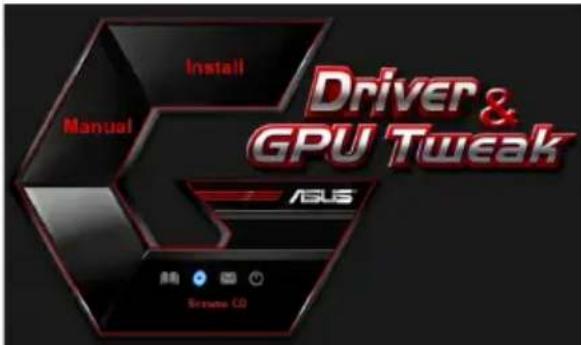

1. Kliknij w menu głównym Browse CD (Przeglądaj CD), aby obejrzeć zawartość płyty CD.

7.2 Informacje kontaktowe

1. Włóż pomocniczy dysk CD do napędu optycznego.
2. Jeżeli włączona jest funkcja Autorun, menu główne wyświetlane jest automatycznie.

Jeśli automatyczne uruchamianie jest wyłączone, uruchom plik UI.exe znajdujący się w katalogu głównym pomocniczego dysku CD.

1. W menu głównym kliknij Contact Us (Skontaktuj się z nami), aby przejść do strony internetowej ASUS w celu uzyskania dalszych szczegółowych informacji.

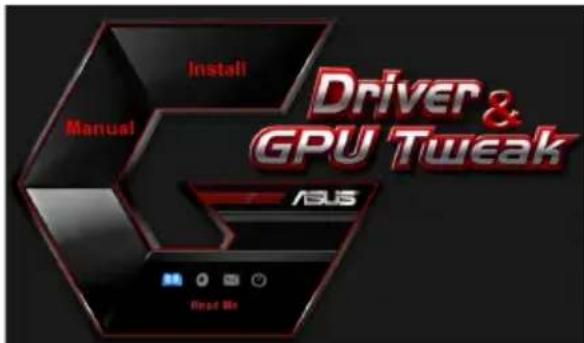

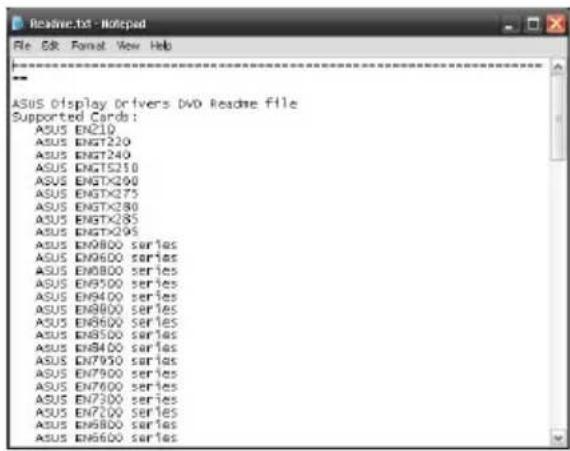

7.3 Przeglądanie pliku Readme

Aby przeglądać plik Readme:

1. Włóż pomocniczy dysk CD do napędu optycznego.
2. Jeżeli włączona jest funkcja Autorun, menu główne wyświetlane jest automatycznie.

Jeśli automatyczne uruchamianie jest wyłączone, uruchom plik UI.exe znajdujący się w katalogu głównym pomocniczego dysku CD.

1. W menu głównym, kliknij Read Me (Przeczytaj).

Dodatek: Rozwiązywanie podstawowych problemów

Jeśli po zainstalowaniu karty graficznej pojawią się wymienione dalej objawy, przed skontaktowaniem się z pomocą techniczną należy spróbować rozwiązać problem samodzielnie, korzystając z przedstawionych tu możliwych sposobów rozwiązania problemu.

Więcej informacji w przypadku dalszych problemów z urządzeniem można znaleźć w witrynie https://www.asus.com/support.

Problem	Brak obrazu po zainstalowaniu karty
Przyczyna Rozwiązanie	Nieprawidłowo zainstalowanu karta. Upewnij są,czy karta nie jest przechylona lub włozone pod kątem do gniażda.
Przyczyna Rozwiązanie	Nieprawidłowo podłoczony monitor. Sprawdź,czy kabel sygnałowy jest prawidłowo podłoczony do monitora i karty graficznej.
Przyczyna Rozwiązanie	Karta graficzna nie jest obshaligiwanu przy bez posiadaną płyte glówna. Sprawdź dokumentacja technicznych dostarczonny z płyta glówna i sprawdź wymagane specyfikacje dla karty graficznej. (np. wymagania dotyczość napiȩcia AGP)
Przyczyna Rozwiązanie	Niepodłoczzone dodatkowe zasilanie karty graficznej. Sprawdź,czy kable zasiliania dodatkowej są sprawidłowo podłoczzone do zasilacza.
Przyczyna Rozwiązanie	Nieodpowsiednie zasilanie. Sprawdź,czy zasilacz są zapewnić zasilanie zgodnia zminimalnymi wymaganiani diotyczymi zasilania systemu.
Przyczyna Rozwiązanie·	Nieprawidłowe ustawienia systemowe płyty glównej (tj. połaczenia panela sterOWANIA systemu). Upewnij są,ź są prawidłowo podłoczzone kable panela sterOWANIA systemu (tj. Przelącznik zasilania, Reset). Upewnij są,ź procesor, wentylator procesora i/lub moduły pAMIęci DIMM są w dobrym stanie oraz,ź są sprawidłowo podłoczzone.
Problem Złę zȩrownowość kolorów
Przyczyna Karta może nie być prawidłowo zainstalowan.
Rozwiązanie Upewnij są,czy kartaNie jest przechylona lub wędzona pod kątem do gniaźda.
Przyczyna Moga być nieprawidłowo ustawione elementy sterowania obrazem.
Rozwiązanie • Skonfiguruj ręcznie elementy sterowania, zgodnia z wymaganymi ustawieniami.
Przyczyna W systemie są zastalowy sterownik sieobsolegwanej karty graficznej. Instalacja sterowników pochodźycych od现阶段ych dostaw;ców są być przyczyna konfliktów.
Rozwiązanie • Usuń nieduwyane sterownikki kart graficznych zainstalowane w systemie.
Przyczyna Nied jest podlaczone dodatkowe zasilanie karty graficznej.
Rozwiązanie Sprawdź,czy kable zasilania dodatkowej są pradlwowo podlaczone do zasilacza.
Przyczyna Jeźli monitor wykorzystuje zȩcza BNC, jeder lub wiecie polaczenia są nieprawidłowe.
Rozwiązanie Sprawdź,czy wszystkie zȩcza BNC są pradlwowo podlaczone do opodowiaday⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁻⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺⁺★.
Przyczyna Niedbyćne oprogramowania.
Rozwiązanie Skonfiguruj monitor oprogramowania zgodnia z wymaganymi ustawieniami.
Przyczyna Nioprawidłowo podlaczony monitor.
Rozwiązanie Sprawdź,czy kabel sygnałowy jest pradlwowo podlaczony do monitora i karty graficznej.
Problem	Brak obrazu po zainstalowaniu karty
Przyczyna	Monitor Nie obsluguje wymaganych ustawiec wyświetlania.
Rozwiązanie	Sprawdź,czy monitor obsluguje wymagane ustawenia wyświetlania. Patrz dokumentacja techniczna dostarcznazmonitorem.
Przyczyna	Posiadana karta graficzna nie obsluguje wymaganych ustawieynystemowych.
Rozwiązanie	Sprawdź,czy posiadana karta graficzna sągne obłowść wymaganeustawienia wyświetlania. Patrz tabela specyfikacje dostarcznazwkaręgraficznych.
Przyczyna	Niektóre pliki sterownikia mogość byc uszkodzone.
Rozwiązanie	Usuń bieȩść sterownikia graficzne i zainstaluj ponownie sterownikizpomocniczejdoysku CD.
Przyczyna	Ślabe odpradowanieciepie wewnatrz odudowy.
Rozwiązanie	Sprawdź,czy prawnȩwo dziarȩa wentylator odudowy, procesör i radiator z wentylatorem i/lub wentylator karty graficznej.
Przyczyna	Za bardzo przytektowana pAMIĆ GPU lub VGA.
Rozwiązanie	Odtwarzanie domyjsnych ustawiec czestotliwość pAMIȩci GPU i VGA.

Inne problemy, które mogą się pojawić, odnoszą się do innych części lub akcesoriów systemu (tj. płyty głównej, zasilacza, monitora LCD/CRT).

Płyta graficzna
