INSTRUKCJA OBSŁUGI WG569E.9 WORX

Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon

Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon

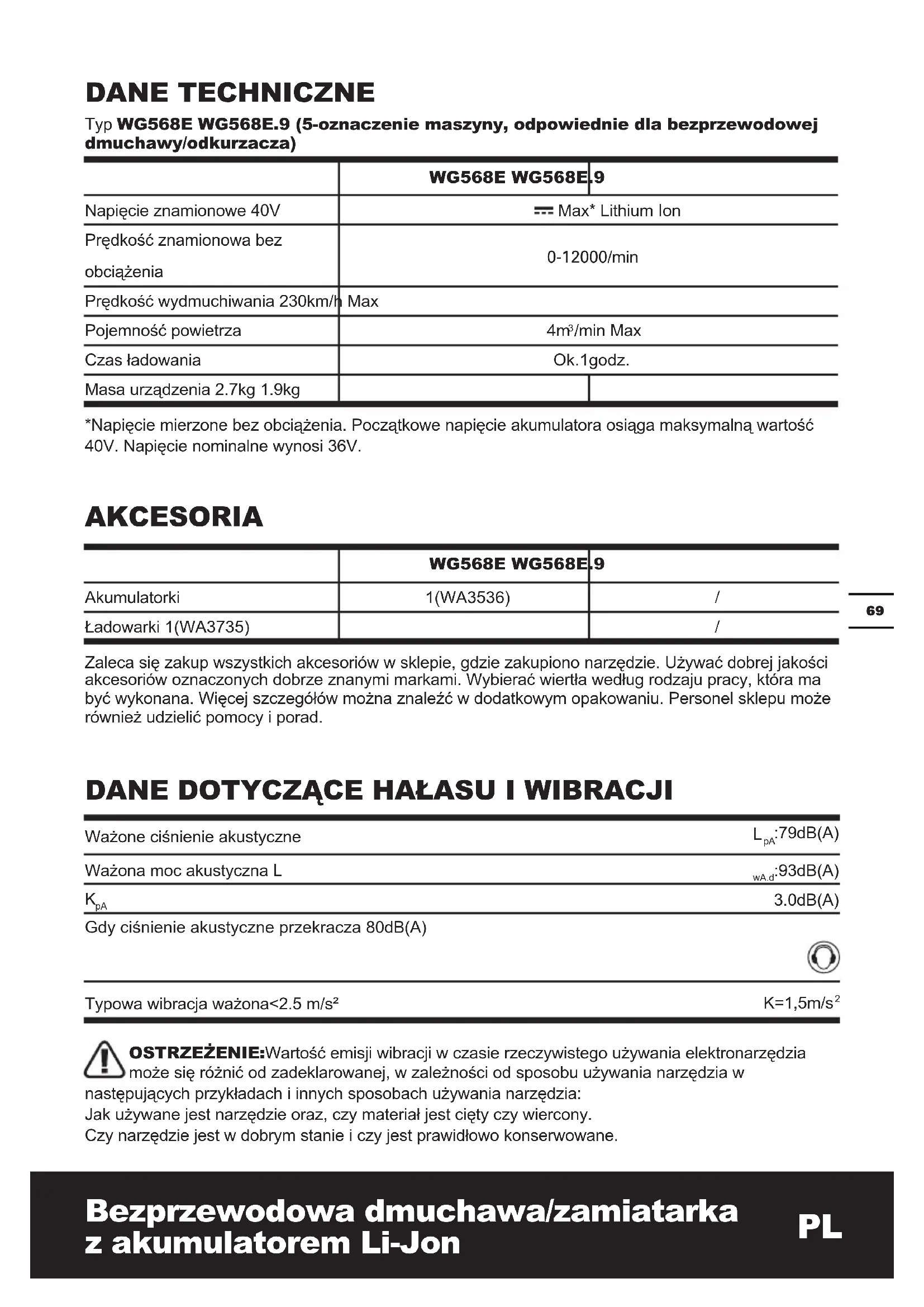

WG568E WG568E.9 Napięcie znamionowe 40V Max* Lithium ion Prędkość znamionowa bez obciążenia 0-12000/min Prędkość wydmuchiwania 230km/h Max Pojemność powietrza

/min Max Czas ładowania Ok.1godz. Masa urządzenia 2.7kg 1.9kg *Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 40V. Napięcie nominalne wynosi 36V. AKCESORIA WG568E WG568E.9 Akumulatorki 1(WA3536)

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Używać dobrej jakości akcesoriów oznaczonych dobrze znanymi markami. Wybierać wiertła według rodzaju pracy, która ma być wykonana. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.

Ważone ciśnienie akustyczne

:79dB(A) Ważona moc akustyczna L wA.d :93dB(A)

3.0dB(A) Gdy ciśnienie akustyczne przekracza 80dB(A) Typowa wibracja ważona<2.5 m/s² K=1,5m/s

Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane.70

Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy unikać używania narzędzi w temperaturach 10°C lub niższych Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.71 Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon

Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

PRZEPISy. Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.

Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.

osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.

Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.

zabezpieczone przed deszczem Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem.

za kabel, zawieszenia lub do

Uszkodzone lub poplątane kable zwiększają ryzyka porażenia prądem.

Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała.

Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie72

Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.

W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.

lub klucze.Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.

Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.

Luźne ubranie, biżuteria lub długie włosy mogą zostać ujęte przez poruszające się części.

Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.

przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.

Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

zasilania i/lub zestawu baterii, przed

Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.

Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.

Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.

Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.

Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon

producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

akumulatorów. Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru.

kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń.

gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

a) Uważnie przeczytaj niniejszą instrukcję. Zapoznaj się z elementami sterującymi oraz zasadami prawidłowego użytkowania urządzenia. b) Nigdy nie należy pozwalać na używanie tego urządzenia osobom nie obeznanym z instrukcjami. Przepisy miejscowe mogą regulować minimalny wiek użytkownika podobnych urządzeń. c) Nigdy nie należy używać tego urządzenia, gdy w pobliżu znajdują się ludzie, szczególnie dzieci lub zwierzęta domowe. d) Operator lub użytkownik odpowiada za wypadki i zagrożenia dla ludzi lub ich mienia.

a) Podczas posługiwania się tym urządzeniem należy zawsze zakładać odpowiednie obuwie i długie spodnie. b) Nie należy zakładać luźnych ubrań lub biżuterii, która mogła by dostać się do wlotu powietrza. Długie włosy należy zabezpieczyć, aby nie dostały się do wlotów powietrza. c) Podczas działania należy zakładać okulary ochronne d) Aby zabezpieczyć przed podrażnieniem kurzem, zaleca się zakładanie maski na twarz. e) Nigdy nie należy używać urządzenia z uszkodzonymi osłonami lub ekranami, albo bez urządzeń ochronnych, na przykład założony worek na zbierane cząstki.74

Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon

a) Wyjąć akumulator z urządzenia, - gdy nie jest używane; - przed usuwaniem blokad; - przed sprawdzaniem, czyszczeniem lub wykonywaniem prac dotyczących urządzenia; - jeśli wystąpią nienormalne drgania urządzenia. b) Urządzenie można uruchamiać wyłącznie w świetle dziennym lub przy silnym świetle sztucznym. c) Nie należy sięgać urządzeniem zbyt daleko, a cały czas należy utrzymywać równowagę. d) Należy zawsze zapewnić odpowiednie oparcie stop na stokach. e) Należy chodzić, nigdy nie należy biegać; f) Należy dbać, aby wloty powietrza nie były zanieczyszczone. g) Nigdy nie należy wydmuchiwać cząstek w kierunku przechodniów. h) nie umieszczać rąk lub nóg w pobliżu obracających się części lub pod nimi. Zawsze trzymać się z dala od otworu wylotowego;

i) nigdy nie podnosić ani nie przenosić

urządzenia, gdy silnik pracuje;

a) Aby zachować dobry stan techniczny kosiarki i zapewnić bezpieczeństwo pracy, należy okresowo dokręcać wszystkie nakrętki i śruby. b) Należy często sprawdzać, czy nie jest uszkodzony worek na zbierane cząstki. c) Dla bezpieczeństwa należy wymieniać zużyte lub uszkodzone części. d) Należy używać wyłącznie oryginalnych części zamiennych i akcesoriów. e) Urządzenie można przechowywać wyłącznie w suchym miejscu.

a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora.

lub ulec zwarciu przez inne metalowe Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar. c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego. d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne. e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwróć się o pomoc medyczną. f) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem. g) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym. h) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką.

i) Ogniwa pomocnicze i moduł akumulatora

należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia. j) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz. k) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność. l) Ogniwa pomocnicze oraz moduł akumulatora osiągają największą wydajność podczas pracy w normalnej temperaturze pokojowej (20°C ± 5°C). m) Podczas utylizacji akumulatorów należy oddzielić od siebie akumulatory o różnych systemach elektromechanicznych. n) Akumulatory należy ładować tylko w ładowarkach, które poleci) producent. Dla75 Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon

ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory. o) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem. p) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci. q) Zachowaj oryginalne instrukcje produktu do wglądu. r) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa. s) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami. symBOLe Przeczytać instrukcję Używać ochrony wzroku Używać ochrony słuchu Zakaz użytkowania urządzenia w wilgotnych lub mokrych miejscach ze względu na ryzyko porażenia prądem. Ostrzeżenie o niebezpieczeństwie Należy zachować bezpieczną odległość o przechodniów. Nie wystawiać na działanie deszczu lub wody Nie wrzucać do ognia Nie wyrzucać akumulatorków, Oddawać zużyte baterie do odpowiednich punktów zbierania lub recyklingu.76

Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

ZAWSZE WYJĄĆ AKUMULATOR Dopasuj rurę dmuchawy do obudowy silnika, zgodnie z ilustracją Rys. A. Sprawdź, czy rura dmuchawy jest pewnie zamocowana. Przed demontażem rury dmuchawy upewnić się, że regulator prędkości jest wyłączony. Następnie naciśnij przycisk zwolnienia (7), aby oddzielić rurę (Patrz B). Nie należy oddzielać rury na siłę lub używając narzędzi.

Dmuchawa jest przeznaczona do wydmuchiwania zanieczyszczeń. Nie jest przeznaczona do użytku wewnętrznego ani do oporządzania zwierząt. Ładowarka oraz akumulatorki są specjalnie zaprojektowane do tego, aby pracowały razem, a więc nie należy usiłować używać innych urządzeń. Nigdy nie należy wkładać ani dopuszczać przedmiotów metalicznych do ładowarki lub pojemnika bateryjnego, gdyż może to spowodować uszkodzenie układu elektrycznego i niebezpieczeństwo porażenia prądem.

Akumulatorki są NIENAŁADOWANE i należy je naładować przed użyciem. Dostarczona ładowarka baterii pasuje do zainstalowanej w urządzeniu baterii litowo-jonowej. Nie należy używać innej ładowarki baterii.

Bateria litowo-jonowa jest zabezpieczona przed głębokim rozładowaniem. Gdy bateria jest rozładowana, urządzenie jest wyłączane przez obwód zabezpieczający. W miejscach o wysokiej temperaturze lub po intensywnym używaniu, zestaw baterii może być zbyt gorący, aby przystąpić do jego ładowania. Przed ładowaniem należy zaczekać na jego ochłodzenie.77 Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon

Znaleźć zatrzask po bokach pojemnika bateryjnego i wcisnąć to w celu zdjęcia pojemnika z narzędzie. Zdjąć pojemnik bateryjny z narzędzie. Po naładowaniu umieścić pojemnik bateryjny w przyłączu narzędzie. Wystarczy do tego zwykłe popchnięcie i lekki nacisk.

baterii. Diody LED stale odczytują i wyświetlają stan baterii w następujący sposób: Naciśnij przycisk “POWERTEST (NACIŚNIJ)”, nastąpi podświetlenie przycisku. Trzy zielone światła oznaczają wysoki poziom naładowania. Dwa światła ( )oznaczają średnie naładowanie baterii. Jedno zielone światło( ) oznacza rozładowanie baterii.

Dmuchawa jest wyposażona w regulator prędkości. Wcisnąć włączniki OFF (WYŁ.) blokady oraz regulator prędkości w celu uruchomienia dmuchawy. W celu jej wyłączenia należy zwolność regulator prędkości. De machine draait na het uitschakelen een paar seconden door. Laat de motor volledig tot stilstand komen voor u de machine neerzet.

Dmuchawa jest przeznaczona wyłącznie do używania na terenie gospodarstw domowych. Urządzenie jest wyposażone w wysokoobrotową dyszę. W przypadku mokrych i lepiących się liści, do idealnego dmuchania nalezy wykorzystać dyszę wysokoobrotową.

– Podczas pracy urządzenia trzymać rurę dmuchawy ok. 180mm nad ziemią. Używać ruchu zamiatającego z jednej strony w drugą. Posuwać się wolno utrzymując nagromadzone zanieczyszczenia/liście przed sobą. – Po zdmuchnięciu zanieczyszczeń/liści na kupkę łatwiej się jej pozbyć.

inne odpowiednie zabezpieczenie oczu,

Bezprzewodowa dmuchawa/zamiatarka z akumulatorem Li-Jon

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Deklarujemy, że produkt, Nazwa Bezprzewodowa dmuchawa/ zamiatarka PL z akumulatorem Li-Jon WORX Typ

Funkcje spełnia wymagania następujących Dyrektyw, 2006/42/WE, 2004/108/WE, 2011/65/WE, 2000/14/WE zmieniona przez 2005/88/WE 2000/14/WE zmieniona przez 2005/88/WE: - Procedura oceny zgodności zgodna z

- Moc dźwięku - Deklarowana gwarantowana moc dźwięku

Osoba upoważniona do kompilacji pliku technicznego,

/min Max Töltési idő Kb. 1óra A készülék súlya 2.7kg 1.9kg *Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 40

V. Napięcie nominalne wynosi 36 V.
