NÁVOD K OBSLUZE WG569E.9 WORX

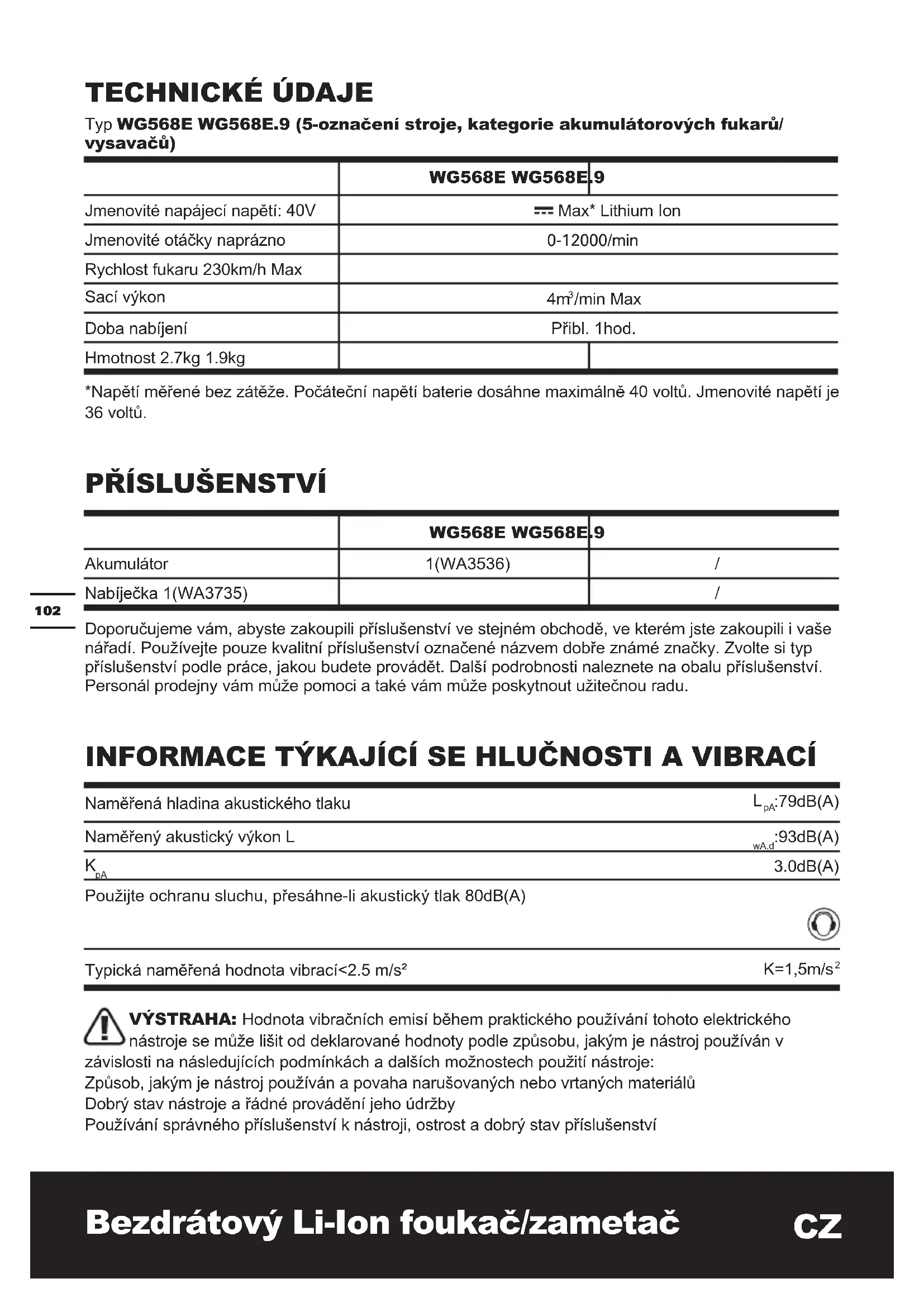

wG568E wG568E.9 Jmenovité napájecí napětí: 40V Max* Lithium ion Jmenovité otáčky naprázno 0-12000/min Rychlost fukaru 230km/h Max Sací výkon

/min Max Doba nabíjení Přibl. 1hod. Hmotnost 2.7kg 1.9kg *Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 40 voltů. Jmenovité napětí je 36 voltů.

Doporučujeme vám, abyste zakoupili příslušenství ve stejném obchodě, ve kterém jste zakoupili i vaše nářadí. Používejte pouze kvalitní příslušenství označené názvem dobře známé značky. Zvolte si typ příslušenství podle práce, jakou budete provádět. Další podrobnosti naleznete na obalu příslušenství. Personál prodejny vám může pomoci a také vám může poskytnout užitečnou radu.

Naměřená hladina akustického tlaku

:79dB(A) Naměřený akustický výkon L wA.d :93dB(A)

3.0dB(A) Použijte ochranu sluchu, přesáhne-li akustický tlak 80dB(A) Typická naměřená hodnota vibrací<2.5 m/s² K=1,5m/s

Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty podle způsobu, jakým je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje: Způsob, jakým je nástroj používán a povaha narušovaných nebo vrtaných materiálů Dobrý stav nástroje a řádné provádění jeho údržby Používání správného příslušenství k nástroji, ostrost a dobrý stav příslušenství103

Utažení úchopu na rukojetích a použití antivibračního příslušenství Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny.

Je třeba upřesnit, že v odhadu úrovně nebezpečí při praktickém používání je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit úroveň nebezpečí v rámci celkového pracovního času. Zásady pro omezení nebezpečí vystavení vibracím: Provádějte údržbu tohoto nástroje v souladu s těmito pokyny, udržujte nástroj dobře promazaný (odpovídajícím způsobem) Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství. Nepoužívejte nástroje při teplotě 10°C nebo méně Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.104

instrukce.Nedodržení bezpečnostních instrukcí a varování může vést ke zranění el. proudem, vypuknutí požáru, poškození nářadí a nebo k vážným zraněním.

Výraz “elektrické ruční nářadí” znamená v upozornění buď na nářadí na elektrický pohon (napájenéz elektrické sítě) nebo na akumulátorové nářadí (napájené z akumulátoru).

Pracoviště plné nepotřebných předmětů nebo slabě osvětlené zvyšuje možnost úrazu.

prachu. Elektrické ruční nářadí při práci vytváří jiskry, které mohou vznítit prach nebo výpary.

Ztráta pozornosti může vést ke ztrátě kontroly nad nářadím.

Je-li vaše tělo spojené s uzemněným předmětem, nebo stojí na uzemněné ploše, vzniká zvýšené riziko úrazu elektrickým proudem.

Když se voda dostane pod povrch elektrického ručního nářadí, vzniká zvýšené riziko úrazu elektrickým proudem.

pomocí kabelu, netahejte je za sebou

Poškozené nebo zamotané kabely mohou vést k zvýšenému riziku úrazu elektrickým proudem.

Použijte kabel vhodný pro venkovní prostředí, snižujete tím riziko vzniku úrazu elektrickým proudem.

Použití RCD jističe redukuje riziko vzniku úrazu elektrickým proudem.

Moment nepozornosti při práci s ručním nářadím může vést k vážnému osobnímu zranění.

Ochranné pomůcky jako například proti prachová maska, boty s protiskluzovou podrážkou nebo chrániče sluchu použité v příslušných podmínkách pomáhají snižovat riziko vážného osobního zranění.

do elektrické sítě a nebo k akumulátoru,

Nošení nářadí s prstem na vypínači nebo nářadí pod napětím

Nastavovací nebo jiný klíč ponechaný na rotující části ručního nářadí může způsobit osobní úraz.

Umožňuje vám to lepší kontrolu nad ručním nářadím v neočekávaných situacích.

Volné oblečení, šperky nebo dlouhé vlasy se mohou do pohyblivých častí zachytit.

Použitím sběrače prachu redukujete rizika vyvolaná prachem.

Správné ruční nářadí udělá práci lépe a takovou rychlostí, pro kterou bylo navrženo.

Jakékoliv ruční nářadí, které se nedá ovládat vypínačem, je nebezpečné a musí být opraveno.

Taková preventivní bezpečnostní opatření redukují riziko náhodného zapnutí ručního nářadí.

Ruční nářadí je nebezpečné v rukách neškolené a nezkušené osoby.

Mnoho úrazů vzniká proto ,že ohne Komma je elektrické ruční nářadí špatně udržováno.

Správně udržované řezné nástroje s ostrými řezacími hranami jsou méně náchylné na zakousnutí a lépe se ovládají.

Je-li elektrické nářadí použito na jiné účely, než je určeno, může docházet k nebezpečným situacím.

Nabíječka, která je vhodná pro jeden typ baterií, může při použití s jiným typem baterií způsobit požár.

Použití jakéhokoliv jiného typu baterií může zvýšit riziko zranění a požáru. c) Není-li baterie používána, neukládejte ji do blízkosti jiných kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohly zkratovat kontakty. Zkratovaní kontaktů106

baterie může vést k popáleninám nebo vzniku požáru.

kapalina do očí, použijte čistou vodu k vypláchnutí a ihned vyhledejte lékařskou pomoc. Kapalina vyteklá z baterie může způsobit podráždění a poleptání. SERVIS

Výsledkem bude trvalá bezpečnost při práci s elektrickým nářadím.

Nedodržení bezpečnostních instrukcí a varování může vést ke zranění el. proudem, vypuknutí požáru, poškození nářadí a nebo k vážným zraněním

- Tento spotřebič není určen pro používání osobami (včetně dětí) trpící fyzickými, smyslovými či psychickými poruchami ani osobami bez náležitých znalostí a zkušeností. Pokud jej chtějí používat, musí být pod dozorem osoby odpovědné za jejich bezpečnost nebo je tato osoba musí poučit o bezpečném používání příslušenství. - S tímto spotřebičem si nesmí hrát děti.

a) Pečlivě si prostudujte pokyny. Buďte obeznámeni s obsluhou a správným použitím zařízení; b) Nikdy nedovolte, aby toto zařízení používaly osoby neseznámené s těmito instrukcemi. Místní předpisy mohou věk operátora omezit; c) Zařízení v žádném případě neprovozujte, pokud se poblíž nacházejí osoby, zvláště pak děti, nebo domácí zvířata; d) Za případné nehody či úrazy ostatních osob nebo za vzniklé škody na majetku zodpovídá obsluha nebo uživatel.

a) Při práci se zařízením vždy noste pevnou obuv a dlouhé kalhoty. Zařízení neprovozujte, pokud jste obuti v otevřených sandálech či jste bosi. b) Nenoste volný oděv nebo šperky, mohly by být vtaženy do sání vzduchu. Dlouhé vlasy držte z dosahu sání vzduchu. c) Při práci používejte ochranné brýle d) K ochraně před podrážděním prachem je doporučeno použití ochranné masky. e) Nikdy nepracujte se zařízením, pokud má vadné ochranné kryty nebo štíty, nebo pokud nemá na svém místě upevněnu bezpečnostní výbavu, jako je například lapač nečistot.

a) Odpojte baterii od přístroje, - pokud jej nebudete používat; - před čištěním zanesených míst; - před kontrolou, čištěním nebo prováděním úkonů na vlastním zařízení; - pokud začne zařízení neobvykle vibrovat. b) Zařízení provozujte pouze za denního světla nebo při dobrém umělém osvětlení. c) Nepřetěžujte se a po celou dobu udržujte pevný postoj. d) Ve svažitém terénu vždy udržujte pevnou oporu nohou. e) Nikdy neběhejte, kráčejte zvolna; f) Veškeré vstupní otvory chlazení vzduchem udržujte nezanesené, bez nečistot. g) Nikdy neodfukujte listí a prach směrem k okolo stojícím osobám. h) nevkládejte ruce nebo nohy pod otáčející se součásti ani do jejich blízkosti. Kolem výstupního otvoru ponechejte vždy volný prostor;

i) nikdy nezvedejte ani nepřenášejte přístroj se

a) Všechny matice, šrouby a spojovací prvky udržujte dotaženy, aby bylo zařízení v bezpečném provozním stavu. b) Pravidelně kontrolujte lapač nečistot, zda není opotřeben nebo poškozen. c) Opotřebené nebo poškozené díly vyměňte. d) Používejte pouze originální díly a příslušenství. e) Zařízení skladujte pouze na suchém místě.

Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.

Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.

Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce. Čtěte návod k obsluze Používejte ochranné prostředky zraku Používejte ochranu sluchu Nepoužívejte za deště, ani zařízení nenechávejte v deštivém počasí odložené venku. Nebezpečí úrazu Držte z dosahu okolních osob. Nevystavujte dešti nebo vodě Nevystavujte ohni Baterie neodhazujte do komunálního odpadu. Odevzdejte je do sběren pro likvidaci (recyklaci) speciálního odpadu.109

AKUMULÁTOR Foukací trubici upevněte na kryt motoru způsobem znázorněným na obrázku A. Zkontrolujte, zda je foukací trubice řádně upevněna. Před demontáží trubice fukaru se ujistěte, že je spínač s regulací otáček ve vypnuté poloze. Poté můžete po stisku uvolňovacího tlačítka (7) trubice oddělit (viz obr. B). Nepokoušejte se oddělit trubice silou nebo pomocí nářadí.

Fukar je vhodný pro vyfukování nečistot. Není určen pro vnitřní použití ani péči o srst zvířat.

Akumulátor NENÍ NABITÝ a před používáním je nezbytné jej nabít. Nabíječka se dodává s akumulátorem vloženým v nářadí. Nepoužívejte jiný typ nabíječky.

Lithiová baterie je chráněna proti úplnému vybití. Když se baterie vybije, ochranný obvod vypne nářadí. Vřeteno se přestane otáčet. V teplém prostředohne Komma nebo při intenzivní práci se akumulátor natolik zahřeje, že se nedá ihned nabíjet. Před začátkem nabíjení nechte baterii vychladnout.

Najděte aretační západky po stranách spodní části těla vrtačky. Po jejich stlačení uvolníte akumulátor, který lze následně vytáhnout. Vyjměte baterii z těla vrtačky. Po nabití nasaďte akumulátor jemným zatlačením zpět do portu.

LED diodový indikátor trvale snímá a zobrazuje stav nabití akumulátoru následovně: Stiskněte tlačítko POWERTEST, kontrolka bude svítit. Svítí-li tři zelené kontrolky, akumulátor je zcela nabitý. Svítí-li dvě kontrolky( ), akumulátor je ve středně nabitém stavu. Svítí-li pouze jedna zelená kontrolka( ), akumulátor je téměř vybitý.

Fukar umožňuje plynulou regulaci otáček pomocí spínače. Stisknutím zajišťovacího spínače a spínače s regulací otáček spusťte fukar. Chcete-li fukar vypnout, stačí uvolnit spínač s regulací otáček. Po vypnutí zařízení ještě několik sekund běží. Před odložením zařízení počkejte, až se motor zcela zastaví.

Foukač je určen pouze pro domácí použití. Fukar je vybaven vysokorychlostní tryskou, kterou můžete použít na mokré lepkavé listy, abyste zajistili účinnější čištění.110

- Při používání přístroje držte trubici fukaru asi 180mm nad zemí. Provádějte pohyb ze strany na stranu jako při zametání. Pomalu postupujte vpřed tak, aby byly nahromaděné nečistoty/listy neustále před vámi. - Po nafoukání nečistot/listů na hromádku lze tuto hromádku snadno zlikvidovat.

Nepotřebné elektrické výrobky by neměly být likvidovány v běžném domácím odpadu. Je-li to možné, zajistěte jejich recyklaci. Informace týkající se recyklace získáte na místním úřadě nebo u prodejce.

Funkce V splňuje požadavky následujících směrnic 2006/42/ES, 2004/108/ES, 2011/65/EU,

2000/14/ES v novelizaci 2005/88/ES: Postup posuzování shody podle - Měřená úroveň akustického výkonu - Deklarovaná zaručená úroveň akustického výkonu Splňované normy

Osoba odpovídající za vytvoření technické dokumentace,

2013/11/18 Leo Yue POSITEC Ředitel oddělení řízení kvality111
