INSTRUKCJA OBSŁUGI Flexa Hepa BHS41890 BOSCH

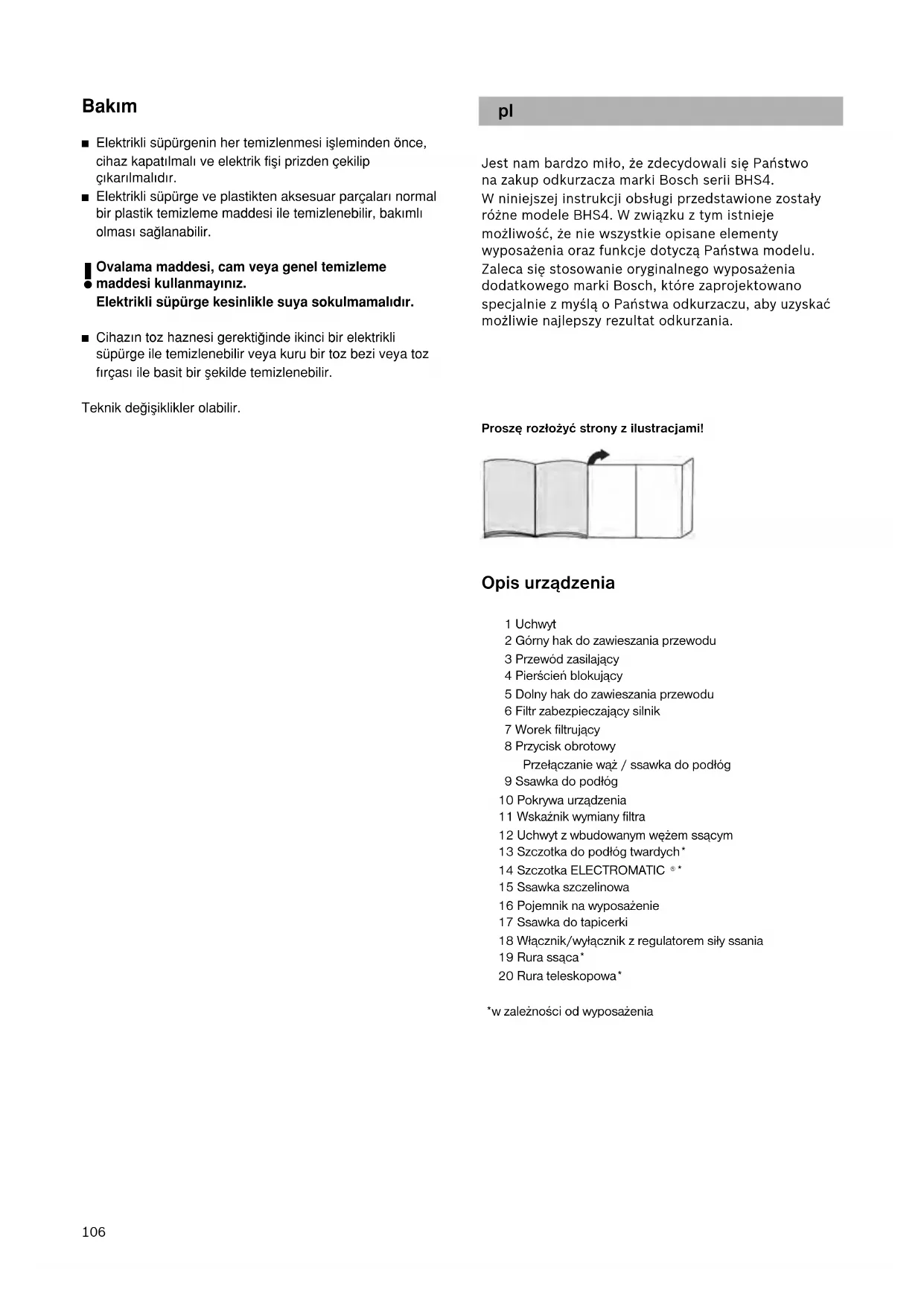

Jest nam bardzo miło, że zdecydowali się Państwo na zakup odkurzacza marki Bosch serii BHS4. W niniejszej instrukcji obsługi przedstawione zostały różne modele BHS4. W związku z tym istnieje możliwość, że nie wszystkie opisane elementy wyposażenia oraz funkcje dotyczą Państwa modelu. Zaleca się stosowanie oryginalnego wyposażenia dodatkowego marki Bosch, które zaprojektowano specjalnie z myślą o Państwa odkurzaczu, aby uzyskać możliwie najlepszy rezultat odkurzania. Proszę rozłożyć strony z ilustracjami! Opis urządzenia 1 Uchwyt 2 Górny hak do zawieszania przewodu 3 Przewód zasilający 4 Pierścień blokujący 5 Dolny hak do zawieszania przewodu 6 Filtr zabezpieczający silnik 7 Worek filtrujący 8 Przycisk obrotowy Przełączanie wąż / ssawka do podłóg 9 Ssawka do podłóg 10 Pokrywa urządzenia 11 Wskaźnik wymiany filtra 12 Uchwyt z wbudowanym wężem ssącym 13 Szczotka do podłóg twardych* 14 Szczotka ELECTROMATIC

15 Ssawka szczelinowa 16 Pojemnik na wyposażenie 17 Ssawka do tapicerki 18 Włącznik/wyłącznik z regulatorem siły ssania 19 Rura ssąca* 20 Rura teleskopowa*

w zależności od wyposażenia Bak∂m

do podłóg BBZ102TBB Szczotkowanie i odsysanie w jednym procesie roboczym dywanów o krótkim włosie oraz wykładzin dywanowych względnie wszystkich rodzajów wykładzin. Szczególnie nada- je się do usuwania sierści zwierząt. Napęd walca szczotko- wego odbywa się za pomocą strumienia powietrza zasysane- go przez odkurzacz. Nie jest wymagane żadne podłączenie elektryczne. Uruchomienie Wariant A Zatrzasnąć uchwyt w rurę ssącą / teleskopową. W celu usunięcia uchwytu nacisnąć przycisk zatrzaskowy i wyciągnąć uchwyt z rurę ssącą / teleskopową. Przekręcić pierścień blokujący przy odkurzaczu na pozycję i wsunąć rurę ssącą / teleskopową w otwór. Zabezpieczyć rurę ssącą / teleskopową poprzez przekręcenie pierścienia na pozycję . W celu usunięcia rurę ssącą / teleskopową ustawić pierścień z powrotem w pozycji i wyciągnąć rurę ssącą / teleskopową. Złączyć ssawkę do podłóg i odkurzacz. Wariant B Przekręcić pierścień blokujący przy odkurzaczu na pozycję i wsunąć uchwyt w otwór. Zabezpieczyć uchwyt poprzez przekręcenie pierścienia na pozycję . W celu usunięcia uchwytu ustawić pierścień z powrotem w pozycji i wyciągnąć uchwyt. Nasadzić rurę teleskopową na urządzenie. Złączyć ssawkę do podłóg i rurę teleskopową. Szczotka ELECTROMATIC

Jeśli urządzenie wyposażone jest w szczotkę ELECTROMATIC

zalecenia odnośnie jej stosowania i konserwacji zawarte są w dołączonej instrukcji użytkowania. Rysunek Poprzez naciśnięcie tulei przesuwnej w kierunku wskazywanym przez strzałkę odblokować rurę teleskopową i ustawić na odpowiednią długość. Rysunek Odblokować dolny uchwyt przewodowy poprzez przekręcenie, zdjąć przewód z górnego uchwytu. Wsunąć wtyczkę zasilającą w gniazdo wtykowe. Rysunek Włączyć/wyłączyć włącznik odkurzacza. Rysunek Ustawianie siły ssącej poprzez przekręcanie regulatora obrotowego. Odkurzanie Rysunek Ustawianie ssawki do podłóg: Dywany i wykładziny dywanowe => gładkie podłogi => Uwaga! W zależności od właściwości podłogi (np. szorstkie, rustykalne podłogi) szczotki do podłóg ulegają zniszczeniu. Dlatego należy w regularnych odstępach czasu sprawdzać spód szczotki. Zużyte, o ostrych kantach spody szczotki mogą uszkodzić delikatne podłogi, jak parkiet czy linoleum. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku używania zużytych szczotek do podłóg. Odkurzanie z wężem ssącym Rysunek a) Wyłączyć urządzenie. b) Odblokować pokrętło poprzez naciśnięcie w kierunku wskazywanym przez strzałkę i ustawić na pozycję węża ssącego. c) Wyciągnąć króciec węża z uchwytu w kierunku wskazywanym przez strzałkę. Rysunek Nasadzić element wyposażenia dodatkowego na wąż ssący lub rurę ssącą / teleskopową, w zależności od wyboru. a) Ssawka szczelinowa Do odkurzania szczelin i narożników. b) Ssawka do tapicerki Do odkurzania mebli tapicerskich, zasłon itp. Rysunek Specjalna ssawka do podłóg twardych Do czyszczenia twardych powierzchni podłogowych (posadzka kamienna, parkiet itd.)

9000 794 642 A (Innenteil) 20.06.2012 15:46 Uhr Seite 107108 Rysunek a) Wyłączyć urządzenie. b) Wsunąć króciec węża z powrotem do uchwytu. c) Odblokować pokrętło poprzez naciśnięcie w kierunku wskazywanym przez strzałkę i przekręcić z powrotem na pozycję ssawki do podłóg. Po pracy Rysunek Wyciągnąć wtyczkę przewodu zasilającego. Nawinąć przewód na haki do zawieszania przewodu z tyłu urządzenia. Rysunek a) Urządzenie można przechowywać poprzez zawieszenie na uchwycie. b) Urządzenie można transportować za uchwyt. Wymiana filtra Wymiana worka filtrującego Jeśli przy ssawce uniesionej z nad podłogi wskaźnik wymiany filtra jest całkowicie wypełniony, trzeba wymienić worek filtrujący. Rysunek Otworzyć pokrywę w kierunku wskazywanym przez strzałkę, unieść z urządzenia i odłożyć na bok. Rysunek Zamknąć worek filtrujący poprzez pociągnięcie za nakładkę zamykającą, wyciągnąć i włożyć nowy worek filtrujący.

Uwaga: Pokrywa zamyka się wyłącznie przy włożonym worku filtrującym. Po zassaniu drobnych cząstek pyłu (jak np. gips, cement, itp.) należy oczyścić lub wymienić mikrofiltr. Jeśli po wymianie filtra wskaźnik wymiany filtra jest nadal wypełniony może oznaczać to, że przycisk obrotowy jest zablokowany! Rysunek a) Odblokować przycisk obrotowy poprzez naciśnięcie w kierunku wskazywanym przez strzałkę i przekręcić na pozycję ze strzałką. Wyjąć przycisk obrotowy i wytrzepać b) Ponownie włożyć przycisk obrotowy i naciskając przekręcić na wybraną pozycję ssącą. Wymiana mikrofiltra higienicznego* Kiedy wymieniać: Przy każdym nowym opakowaniu papierowych filtrów wymiennych. Rysunek

Otworzyć pokrywę (patrz rysunek 12).

Wyciągnąć i otworzyć uchwyt filtra.

Usunąć zużyty i włożyć nowy mikrofiltr higieniczny.

Wsunąć uchwyt filtra w urządzenie i zamknąć pokrywę

Wymiana filtra Hepa Jeżeli urządzenie wyposażone jest w filtr Hepa, trzeba wymieniać go raz do roku. Rysunek

Otworzyć pokrywę (patrz rysunek 12).

Wyjąć stary filtr HEPA z urządzenia.

Włożyć nowy filtr Hepa i zamknąć pokrywę. Konserwacja

Przed każdym czyszczeniem odkurzacza trzeba go wyłączyć i wyciągnąć wtyczkę z gniazda zasilającego.

Odkurzacz i elementy wyposażenia z tworzywa sztucznego mogą być czyszczone dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.

Nie wolno stosować żadnych środków szorujących, do czyszczenia szkła lub uniwersalnych środków czyszczących. W żadnym wypadku odkurzacza nie wolno zanurzać w wodzie.

Komorę pyłową można w razie potrzeby oczyścić za pomocą drugiego odkurzacza lub po prostu suchą ścierką / pędzlem. Zastrzega się wprowadzanie zmian technicznych.
