INSTRUKCJA OBSŁUGI TVVR36400 ABUS

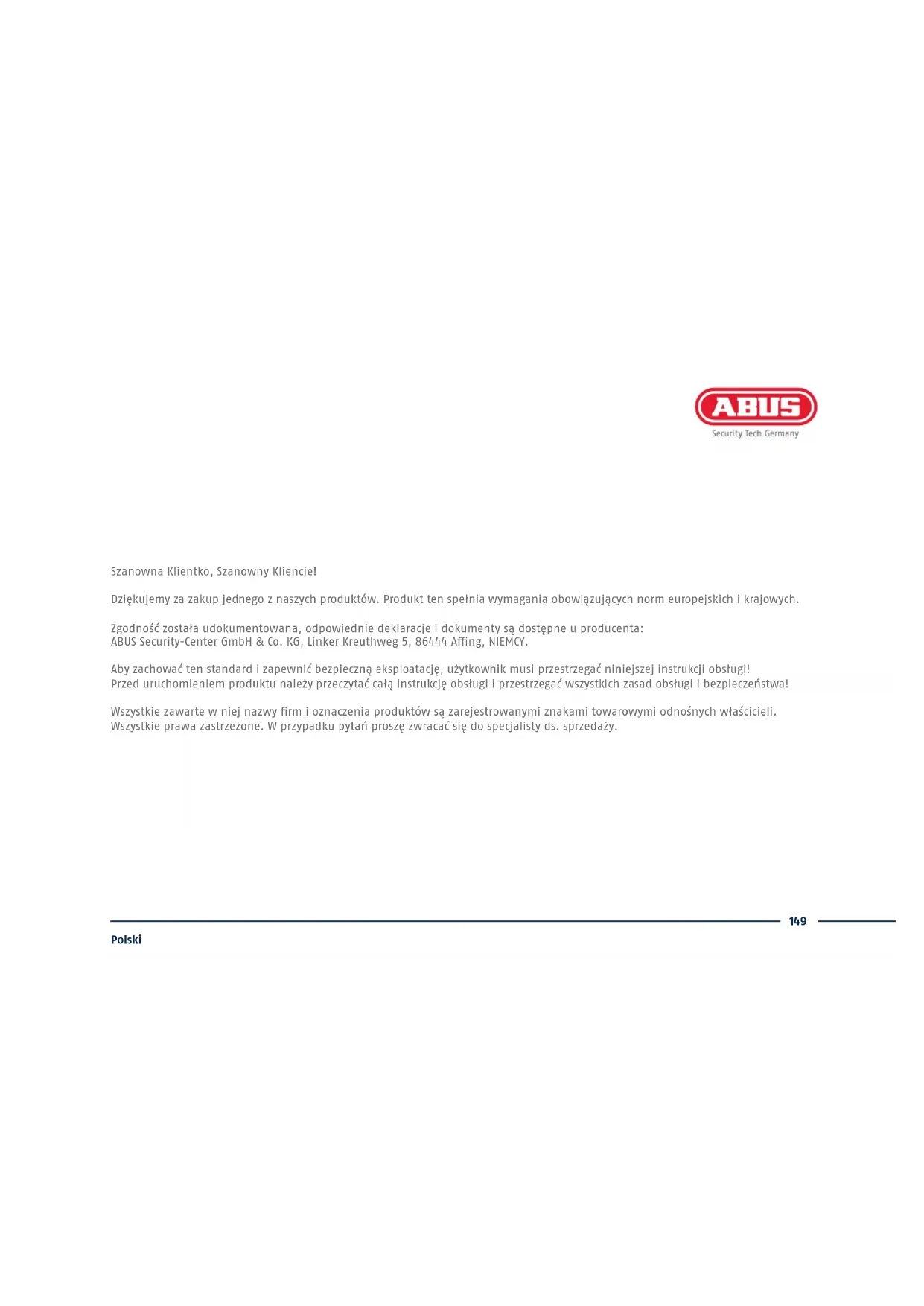

NAGRYWARKI IP Ta skrócona instrukcja zawiera opis pierwszych kroków w zakresie konguracji nagrywarki IP. Szczegółowe informacje znajdują się w instrukcji obsługi.149 Polski Szanowna Klientko, Szanowny Kliencie! Dziękujemy za zakup jednego znaszych produktów. Produkt ten spełnia wymagania obowiązujących norm europejskich ikrajowych. Zgodność została udokumentowana, odpowiednie deklaracje idokumenty są dostępne uproducenta: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Ang, NIEMCY. Aby zachować ten standard izapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi! Przed uruchomieniem produktu należy przeczytać całą instrukcję obsługi iprzestrzegać wszystkich zasad obsługi ibezpieczeństwa! Wszystkie zawarte wniej nazwy rm ioznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone. Wprzypadku pytań proszę zwracać się do specjalisty ds. sprzedaży.150 Polski ZAWARTOŚĆ OPAKOWANIA Skrócony poradnik TVVR36400:

• Nagrywarka PoE 4-kanałowa

• Zasilacz sieciowy 48 V

• Mysz bezprzewodowa/USB

• 1-metrowy kabel sieciowy

• Krótki przewodnik TVVR36800:

• Nagrywarka 8-kanałowa

• Zasilacz sieciowy 48 V

• Mysz bezprzewodowa/USB

• 1-metrowy kabel sieciowy

• Krótki przewodnik151 Polski

WSKAZÓWKI OSTRZEGAWCZE

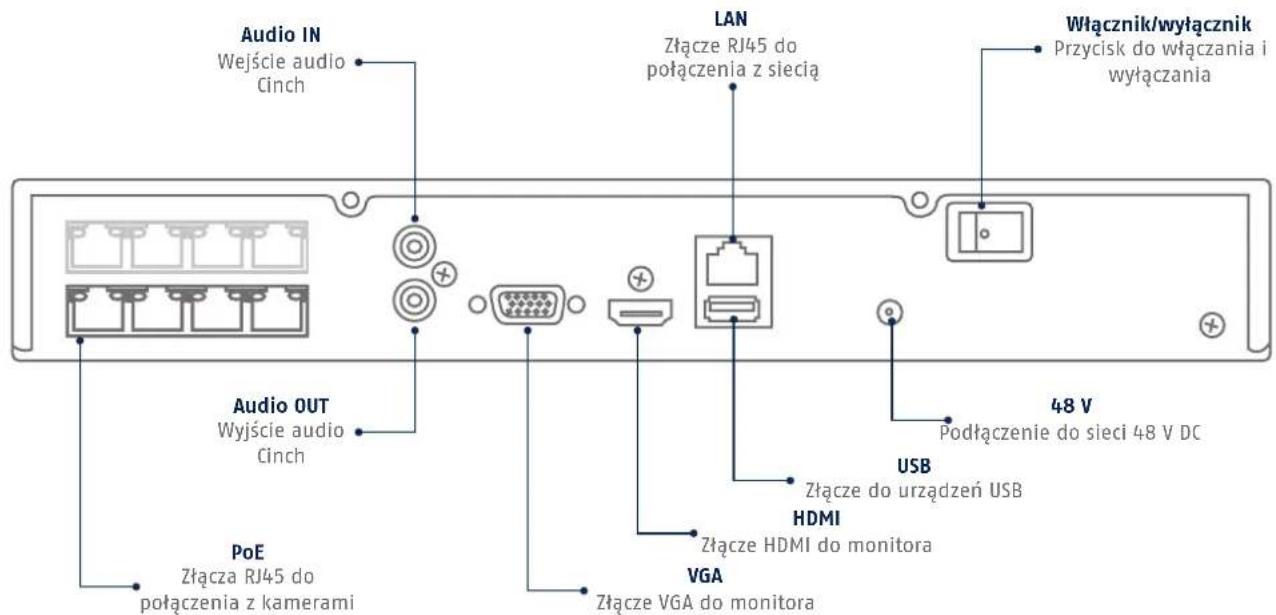

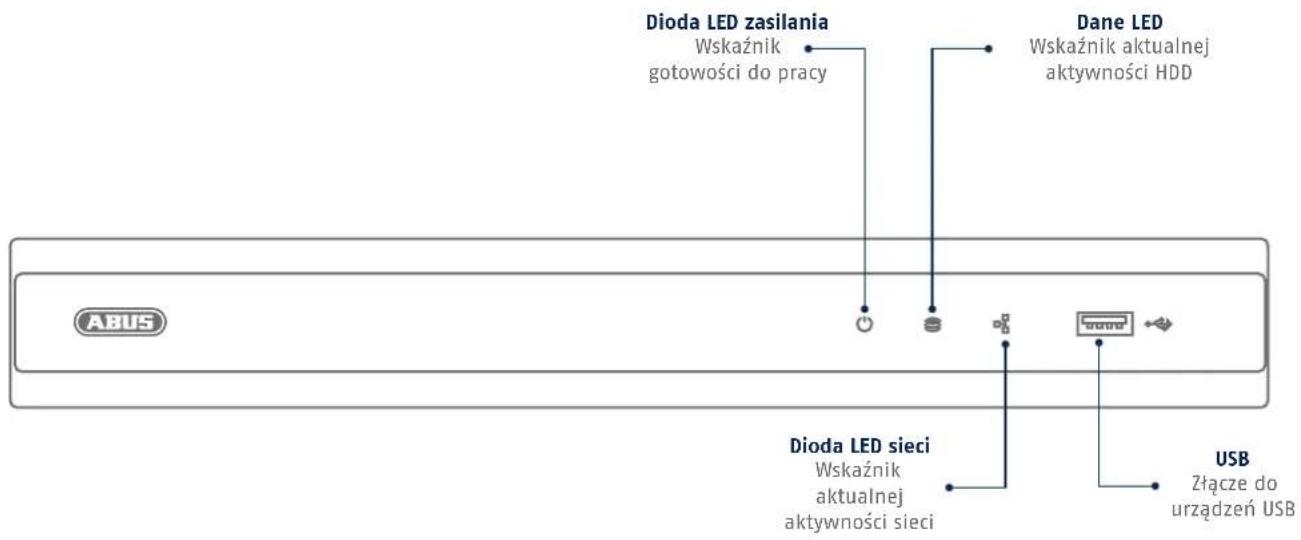

Używaj nagrywarki iprzechowuj ją wyłącznie wwarunkach zalecanych przez producenta. Zawsze zapewniaj dostateczną wentylację. Zadbaj o bezprzerwowe zasilanie elektryczne. Chroń nagrywarkę przed silnymi polami magnetycznymi. Chroń nagrywarkę przed kontaktem zpłynami. Wyłączaj nagrywarkę przed podłączeniem lub odłączeniem urządzeń peryferyjnych.152 Polski ZŁĄCZA Dane LED Wskaźnik aktualnej aktywności HDD USB Złącze do urządzeń USB Dioda LED zasilania Wskaźnik gotowości do pracy Dioda LED sieci Wskaźnik aktualnej aktywności sieci153 Polski Włącznik/wyłącznik Przycisk do włączania i wyłączania Audio IN Wejście audio Cinch Audio OUT Wyjście audio Cinch VGA Złącze VGA do monitora HDMI Złącze HDMI do monitora USB Złącze do urządzeń USB LAN Złącze RJ45 do połączenia z siecią 48 V Podłączenie do sieci 48 V DC PoE Złącza RJ45 do połączenia z kamerami154 Polski

WSKAZÓWKI DOTYCZĄCE INSTALACJI KAMERY

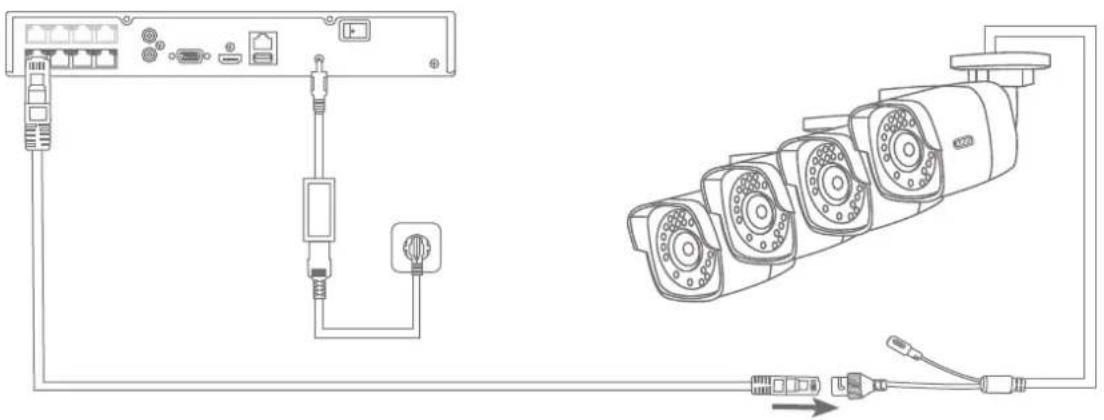

Podłącz nagrywarkę do napięcia. Za pomocą kabla sieciowego podłącz kamery do portu PoE nagrywarki. Może upłynąć ok. 3 minut, zanim kamera zostanie automatycznie dodana do nagrywarki.155 Polski

Odkręć 6 śrub znajdujących się po bokach i z tyłu nagrywarki. Ostrożnie otwórz obudowę. Dopasuj dysk twardy do podstawy nagrywarki. Przymocuj i przykręć dysk twardy do spodu nagrywarki za pomocą dołączonych śrub.

Polski Należy utworzyć połączenia z płytą główną za pomocą przewodu do transferu danych (mała wtyczka) oraz kabla prądowego (duża wtyczka). Obudowę należy umieścić wzdłuż szyny prowadzącej na podstawie nagrywarki. Następnie skręcić obudowę ipodstawę za pomocą 6 śrub. Podłączyć zasilacz sieciowy i uruchomić nagrywarkę włącznikiem.

W polu „Nowe hasło” wprowadzić hasło administratora. Hasło musi spełniać określone wymagania. Zalecenie: w miarę możliwości należy wybrać jak najbardziej złożone hasło o stopniu „Silne”.

Ponownie wprowadzić hasło w celu potwierdzenia. Zanotować też hasło w skróconej instrukcji i przechowywać je w bezpiecznym miejscu. Reset hasła administratora może przeprowadzić wyłącznie wsparcie techniczne rmy ABUS.

Dodatkowo wprowadź hasło aktywacyjne do kamer. W przypadku aktywacji kamery przez nagrywarkę, nagrywarka używa tego hasła. Na koniec kliknij „OK”. Urządzenie zostało właśnie aktywowane i można go używać w pełnym zakresie. Hasło administratora: AKTYWACJA SYSTEMU158 Polski

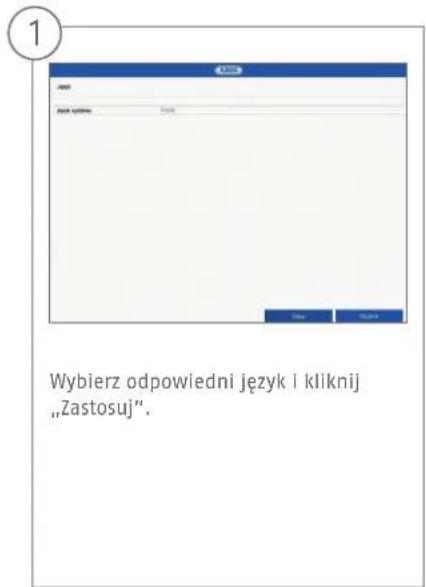

Wybierz odpowiedni język ikliknij „Zastosuj”.

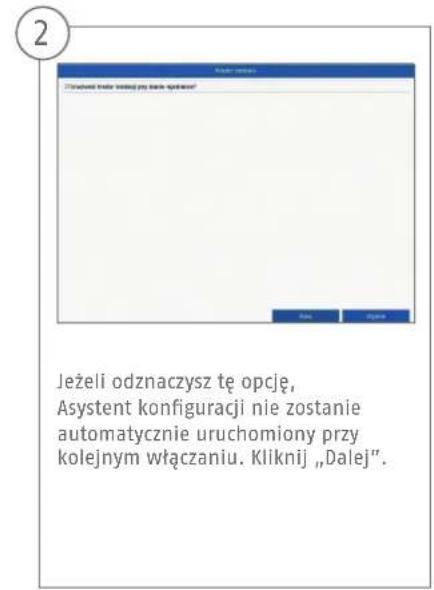

Jeżeli odznaczysz tę opcję, Asystent konguracji nie zostanie automatycznie uruchomiony przy kolejnym włączaniu. Kliknij „Dalej”.

Określ strefę czasową, datę/format iczas systemowy. Opuść ekran, klikając „Dalej”. KONFIGURACJA OPROGRAMOWANIA159 Polski

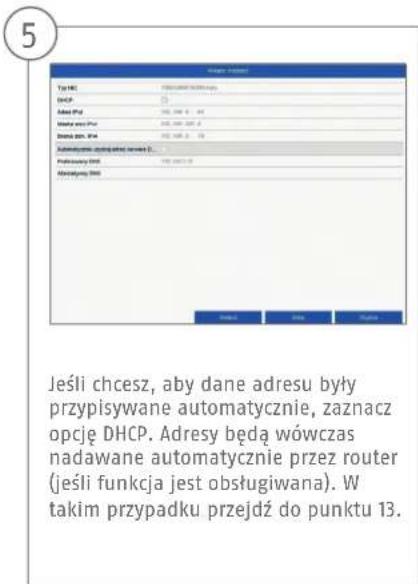

Jeśli chcesz, aby dane adresu były przypisywane automatycznie, zaznacz opcję DHCP. Adresy będą wówczas nadawane automatycznie przez router (jeśli funkcja jest obsługiwana). W takim przypadku przejdź do punktu 13.

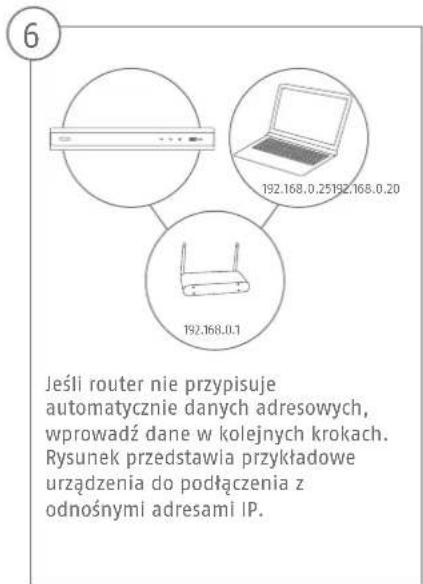

Jeśli router nie przypisuje automatycznie danych adresowych, wprowadź dane wkolejnych krokach. Rysunek przedstawia przykładowe urządzenia do podłączenia z odnośnymi adresami IP.

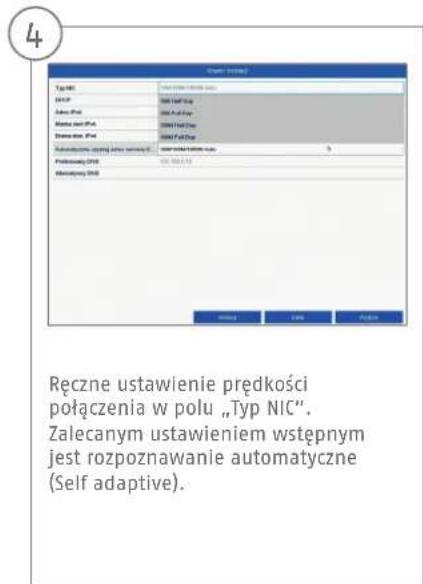

Ręczne ustawienie prędkości połączenia wpolu „Typ NIC”. Zalecanym ustawieniem wstępnym jest rozpoznawanie automatyczne (Self adaptive).160 Polski

Trzy pierwsze znaki adresu IP muszą odpowiadać standardowej wartości bramy. Ostatni znak oznacza urządzenia, do których odnosi się standardowa brama ijest określany dla każdego urządzenia osobno. Wybierz dla nagrywarki np. 64, tzn. xxx.xxx. xxx.64.

Maska podsieci to segment sieci, w którym wykorzystuje się adresy IP zidentycznym adresem sieciowym. Najczęściej występującą wartością domyślną jest tutaj 255.255.255.0. Aby określić domyślną bramę, użyj podłączonego do sieci komputera zsystemem operacyjnym Windows.

Wpisz tu adres IP swojego routera. Adres można odnaleźć wsystemie Windows za pomocą wiersza poleceń „cmd” ikomendy „ipcong”.161 Polski

Tu możesz zarządzać swoimi portami izmieniać je wzależności od potrzeb. Zalecamy zachowanie wartości domyślnych.

Aby uzyskać dostęp zdalny, zaznacz haczykiem pole DDNS. Następnie wybierz rodzaje DDNS wpolu wyboru.

Serwer DNS „przetwarza” adres internetowy na adres IP. W sekcji Preferowany serwer DNS wpisz wartość domyślnej bramy.162 Polski

Następnie zdeniuj adres serwera oraz nazwę domeny urządzenia, nazwę użytkownika ihasło. Przejdź do następnego ekranu za pomocą przycisku „Dalej”.

Przed użyciem wymagana jest inicjalizacja zainstalowanego dysku twardego. Proszę wybrać dysk twardy do inicjalizacji.

Kliknij Inicjalizuj i potwierdź pomyślną inicjalizację przyciskiem OK. Przejdź do następnego ekranu za pomocą przycisku „Dalej”.163 Polski

Wyświetli się lista wszystkich kompatybilnych kamer sieciowych. Zaznacz pole wyboru odpowiedniej kamery sieciowej ikliknij „Dodaj”. Przejdź do następnego ekranu za pomocą przycisku „Dalej”.

Wybierz rodzaj zapisu. Można wybrać „Ciągły” i„Detekcja ruchu”. Zamknij kreatora instalacji, naciskając „OK”.

Kliknij opcję „Szukaj”, aby wyszukać kamery sieciowe dostępne wsieci.164 Polski Instrukcje: Dodatkowe instrukcje dotyczące obsługi interfejsu sieciowego inagrywarki można znaleźć wkarcie „Pobrane” pod następującym adresem: https://www.abus.com/product/TVVR36400 https://www.abus.com/product/TVVR36800 Oprogramowanie: Za pomocą oprogramowania TVSW11001 ABUS Central Monitor Station (CMS) można na komputerze monitorować, sterować izarządzać danymi wideo znagrywarek ABUS: http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/Analog/Aufzeichnungssysteme/Videomanagement- So ware/ABUS-CMS- So ware Użyj ABUS IP Installer, aby wyszukać swoją nagrywarkę wsieci, zaktualizować oprogramowanie rmowe ipobrać instrukcje ikrótkie przewodniki bezpośrednio na swój komputer: http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/IP/Aufzeichnungssysteme/NVR10030 Aplikacja: Aplikacja iDVR Plus/HD Umożliwia bezpłatny iszybki zdalny dostęp do nagrywarki: POMOC Użyj ABUS IP Installer, aby wyszukać swoją nagrywarkę wsieci, zaktualizować oprogramowanie rmowe ipobrać http://www.abus.com/ger/Objektsicherheit/Videoueberwachung/IP/Aufzeichnungssysteme/NVR10030 INSTRUKCJE + OPROGRAMOWANIE + APLIKACJAabus.com
